Лада 4×4 3D Баклажан › Бортжурнал › Сварка. Часть 2. Замена рамки и передней панели радиатора на Ниве.
Всем привет!
Тема прошлой статьи «Как я стал сварщиком» продолжается. До профессионального сварщика мне ещё конечно далеко, но я стараюсь. Продолжаю набивать руку и постигать алгоритм и последовательность действий. Учить меня некому, потому изобретаю велосипед, и учусь на своих ошибках. Как говорится: «Глаза боятся, руки делают» и «Не судите строго!».
Всё необходимое было закуплено давно, но руки «дошли» только сейчас. Ничего нового в этой статье я не напишу, всем кто это делает постоянно и профессионально вообще будет не интересно. Но для меня это ещё одна галочка в моём не простом опыте.
И так… Морда на ниве совсем сгнила, всё закуплено, начнём.
Капот скинут, радиатор и вентиляторы охлаждения демонтированы, фары отправлены мыться. Бампер с рамкой защиты ждут своего часа.
Самое сложное было начать, особенно когда до конца не понимаешь как сопрягаются детали. Мне было проще т.к. меняю оба элемента. Отрезать вроде как и не сложно, но не хотелось бы случайно лишиться нужного. Резал кусками, чтобы по минимуму отсверливать. Да и толщина не всегда позволяла стандартным (125) кругом сделать прорез. Ушло на это не мало времени.
Далее буду краток, да из фоток и так понятно.
Привариваю рамку радиатора, и по совету друзей из сервиса «У Ракеты», меняю сразу петли капота.
Отсверливаю переднюю панель, слегка подрезаю по краям юбку, и загибаю для усиления. (так было ранее у меня)
Ну а дальше всё просто… Панель на место. Варить решил всё снаружи. Всё закроется решёткой радиатора или антигравием. Да и для меня так будет проще.
Сварочные швы прохожу герметиком.
Ну а дальше всё по книжке)))
Покрываю грунтом
Ну а потом всё крашу
На этом пока всё. Пару дней подожду пока всё «встанет». Хоть я и сушил лампой, но внешняя температура сейчас не располагает для дальнейших работ.
Скоро начну сборку. И конечно же со своими доработками. Постараюсь рассказать в следующей статье.
Большое спасибо моей жене «Лапочке»!
Без её помощи было бы гораздо все сложнее.
Вроде как всё у нас получилось. Время выявит ошибки.
И как говорит мой друг из Белоруссии: «Нива вечна! При наличии сварочного аппарата!»
Спасибо за внимание!
Лада 4×4 3D «Звезда TLT» › Бортжурнал › Замена панели передка на Ниве ВАЗ 21214.
Всем привет!
Сегодня я расскажу как я менял панель передка АвтоВАЗ 21213-8401120
Внимательно осмотрев панель обнаружились дефекты, а именно: Замята левая передняя часть, глубокие рыжики по всей плоскости. т.к. ремонтировать не вижу целесообразным, во первых ржавые места очень глубокие, выводить их потребуется очень много времени и через год-два всё может вылезти заново. Во вторых, рихтовать, а затем шпаклевать панель на это уйдет много времени. Так что, меняем.
Нам потребуется инструмент. Дрель, сверло диаметр 8мм. зубило, молоток, клещи, пинцы, крабы, машинка шлифовальная, дырокол (горбатый), п/автомат сварочный, баллон с СО2
Определяем и размечаем место реза, для удаления старой панели.
В моём случае я буду использовать плазморез. Prestige Plasma 54 kompressor
Старую кромку на крыльях тоже удаляем, достаточно сварочные точки пробить дыроколом и аккуратно её снять.
Удалив старую панель мы видим что рамка радиатора тоже ржавая(
Счищаем машинкой ржавчину, обрабатываем преобразователем ржавчины, даем время что- бы преобразователь поработал. В стакане разводим одну столовую ложку пищевой соды и нейтрализуем остатки цинкаря.
Обезжириваем, используем краскопульт наносим кислотный грунт.
Даем время на сушку, слегка обрабатываем скотч брейком и наносим акриловый грунт.
Подготавливаем новую панель, дыроколом пробиваем дырки для сварки, предварительно определив сопрягаемые части панели. На усилителе то же пробиваем дырки по нижней кромке усилителя.
P.S. Панель я взял АвтоВАЗ катафарезную под решётку Урбан. Цена на нашем рынке 2400р.
Что бы сварочная точка получилась качественная не обходимо добиться плотного прилегания свариваемых деталей.
Выставив панель на усилителе прихватываем и начинаем обваривать.
Chevrolet Niva Белка › Бортжурнал › Разборная рамка телевизора
Идея не нова, но каждый раз, когда нужен был доступ к радиатору, я откладывал эту доработку «на потом», а тут жизнь заставила 🙂

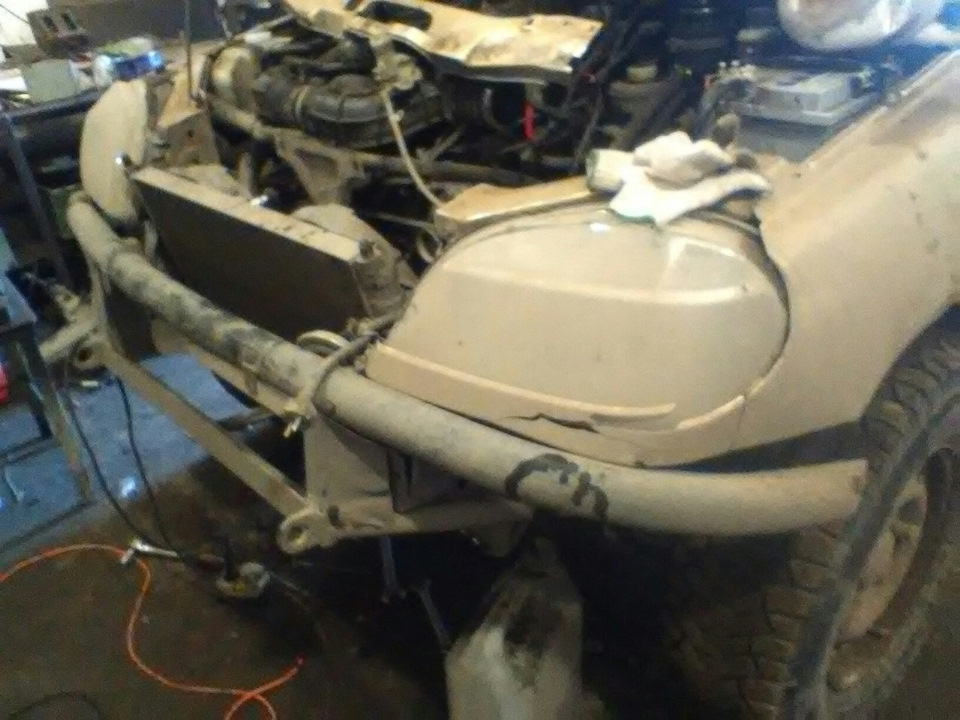

Догнал я в пятницу ПАЗик, на льду, да так, что бампер завернуло на фары. Крепления так хитро изогнуло, что просто открутить и снять не вышло. Либо ломать радиатор при съеме бампера, либо доставать радиатор через верх. Обрадовался, и пошел за болгаркой =)
Вариантов изготовления разборной рамки в общем два.
Первый — «мажорно-правильный», аккуратно вырезать старую планку, оставив «ушки» и прикрутить на них свежекупленную новую. Нам естественно не подходит, неспортивно это, да и планку вот так, с кондачка за углом не купишь =)
Второй — тюнинг-ателье «Гуано и палки» — варварски откромсать старую планку, приварить кусок ржавого уголка, насверить дырок, прикрутить остатки планки сверху. Наш метод!

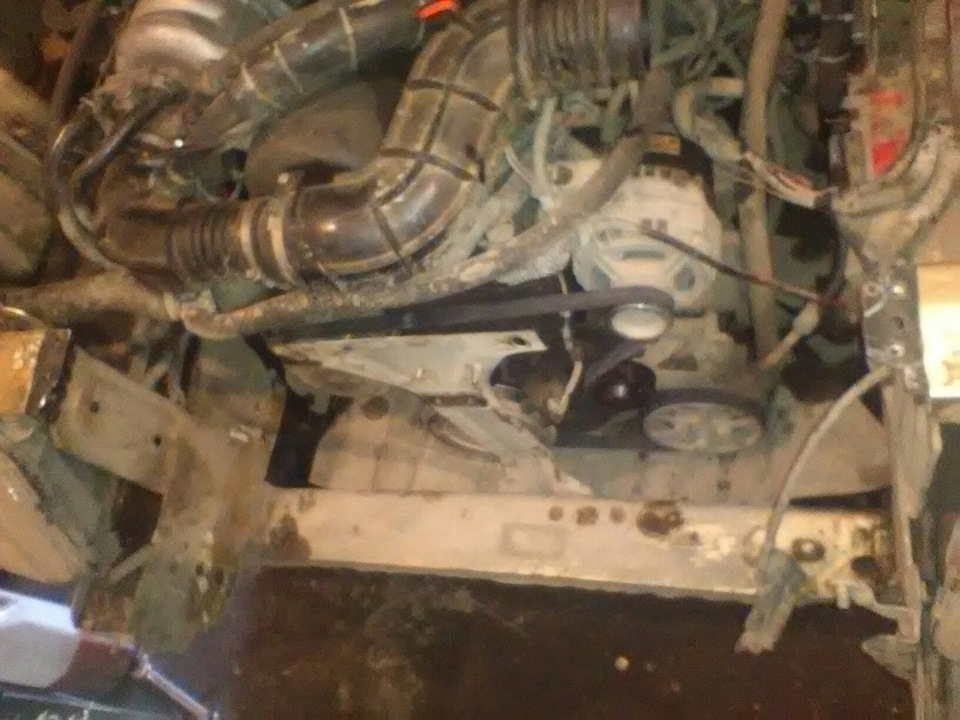

1. Заводим болгарку, радикально отрезаем планку около поперечных стоек телевизора. Там где она прикручена — откручиваем.

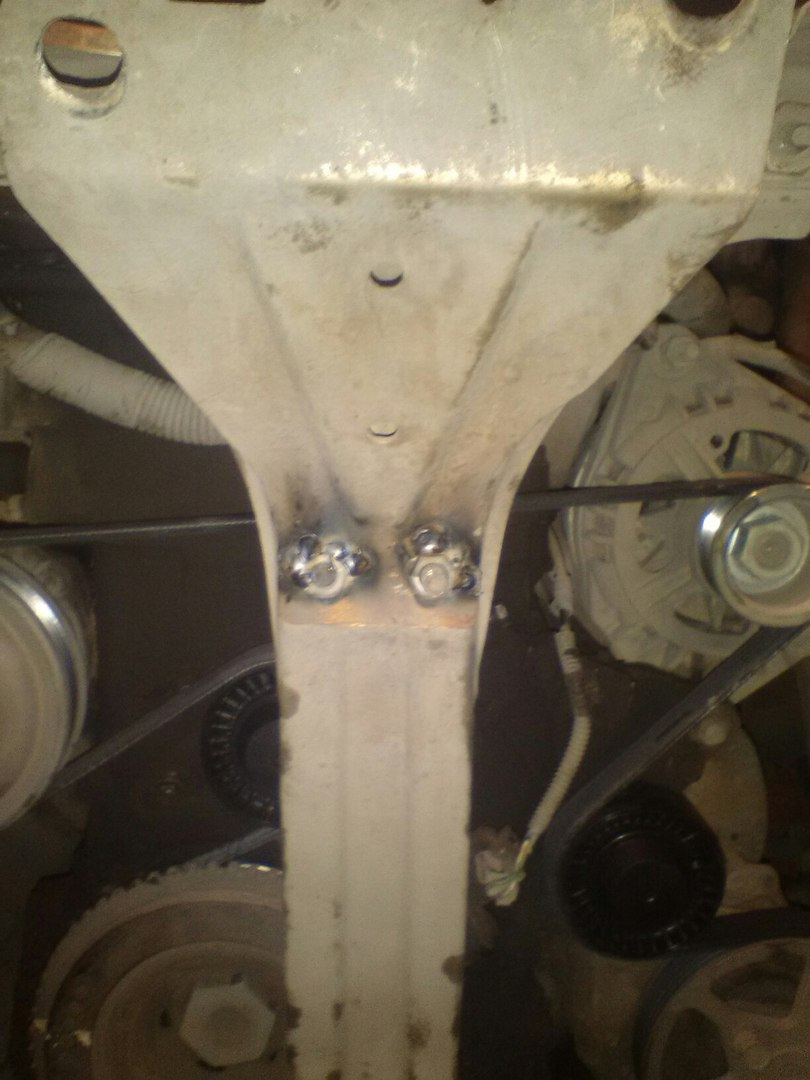

2. Снимаем центральный усилитель. В нем приваренные гайки нужно просверлить десятым сверлом, а к отрезанной планке в этом месте приварить новые. Чтобы прикручивалось все теперь с другой стороны.
3. Находим в помойке ржавый кусок 35мм уголка. Примеряем, отрезаем, завсерливаем, привариваем к стойкам телевизора. К уголку привариваем по две закладных гайки на сторону.
4. Красим, тем, что нашли в шкафу, курим, обедаем.
5. Сохнет, зараза, долго, поэтому еще курим, меняем пыльник на гранате и делаем уборку в салоне

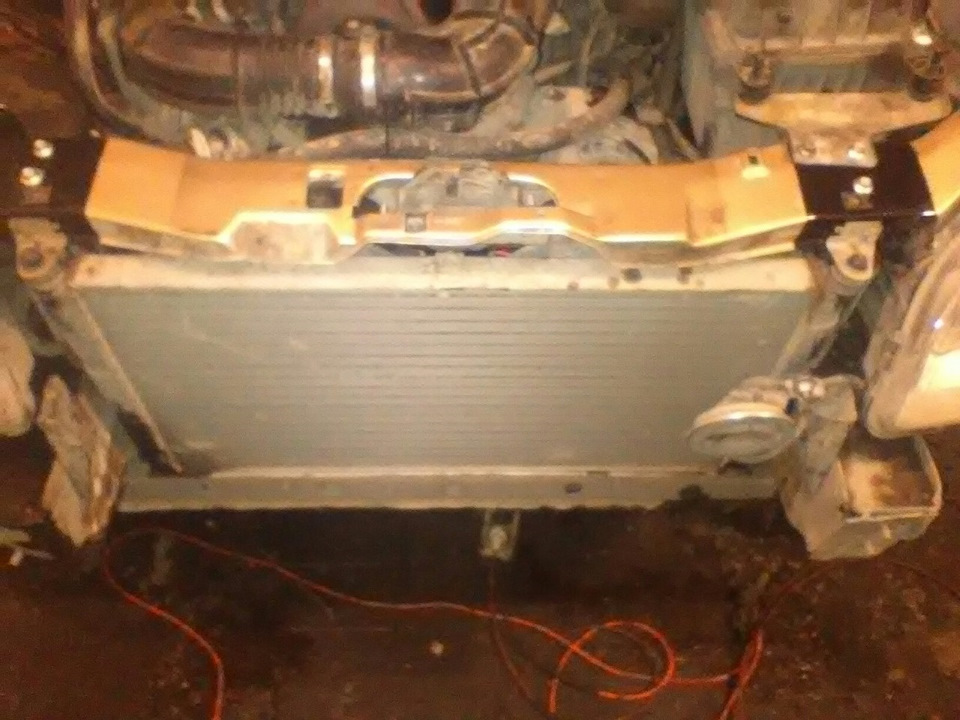

Сидит жестко, нигде не изгибается, теперь при необходимости добраться до радиатора у меня не будет приступов паники.
В перспективе, данная схема позволит делать без проблем две немаловажные вещи:
1. Снимать/ставить радиатор и вентили без снятия лебедки, когда она появится
2. Вкатывать/выкатывать мотор вместе с КПП, при желании засвапить туда 3S например.
За вычетом пыльника, сушки краски и гемора со снятием гнутого бампера, ушло на все это дела наверное часа три. Денег потрачено 30р — на новенькие болтики для крепления планки. Всем добра, и чтоб ПАЗик не попадался. =)
При замене радиатора охлождения я, как и многие другие владельцы машин с кондиционером, столкнулся с проблемой — самостоятельно слить хладогент невозможно, а платить за эту процедуру почти 2000р очень не хотелось…

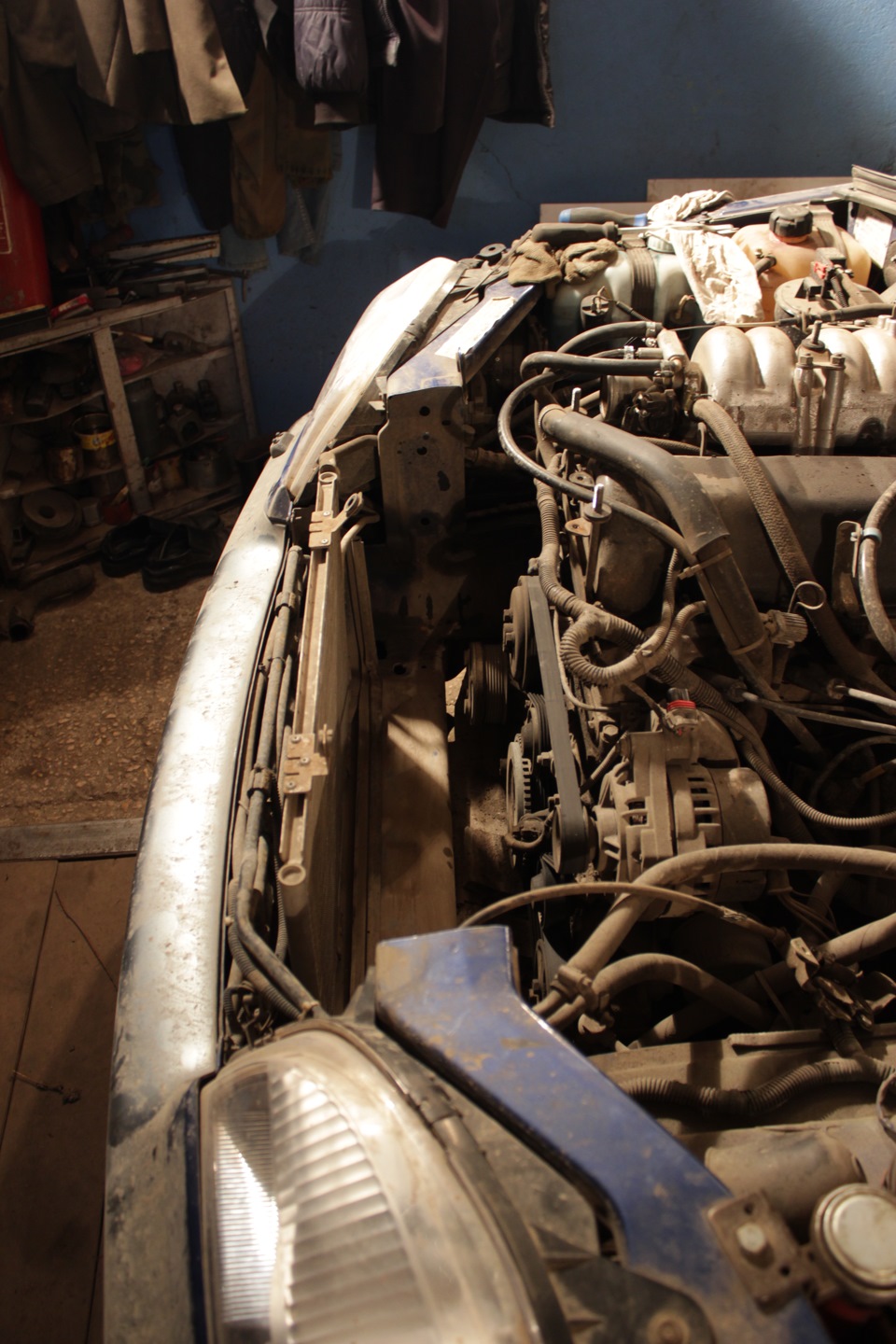

Не долго думая, вооружившись «болгаркой» я удалил верхнюю часть телевизора,
тем самым освободив кучу места для работы с двигателем

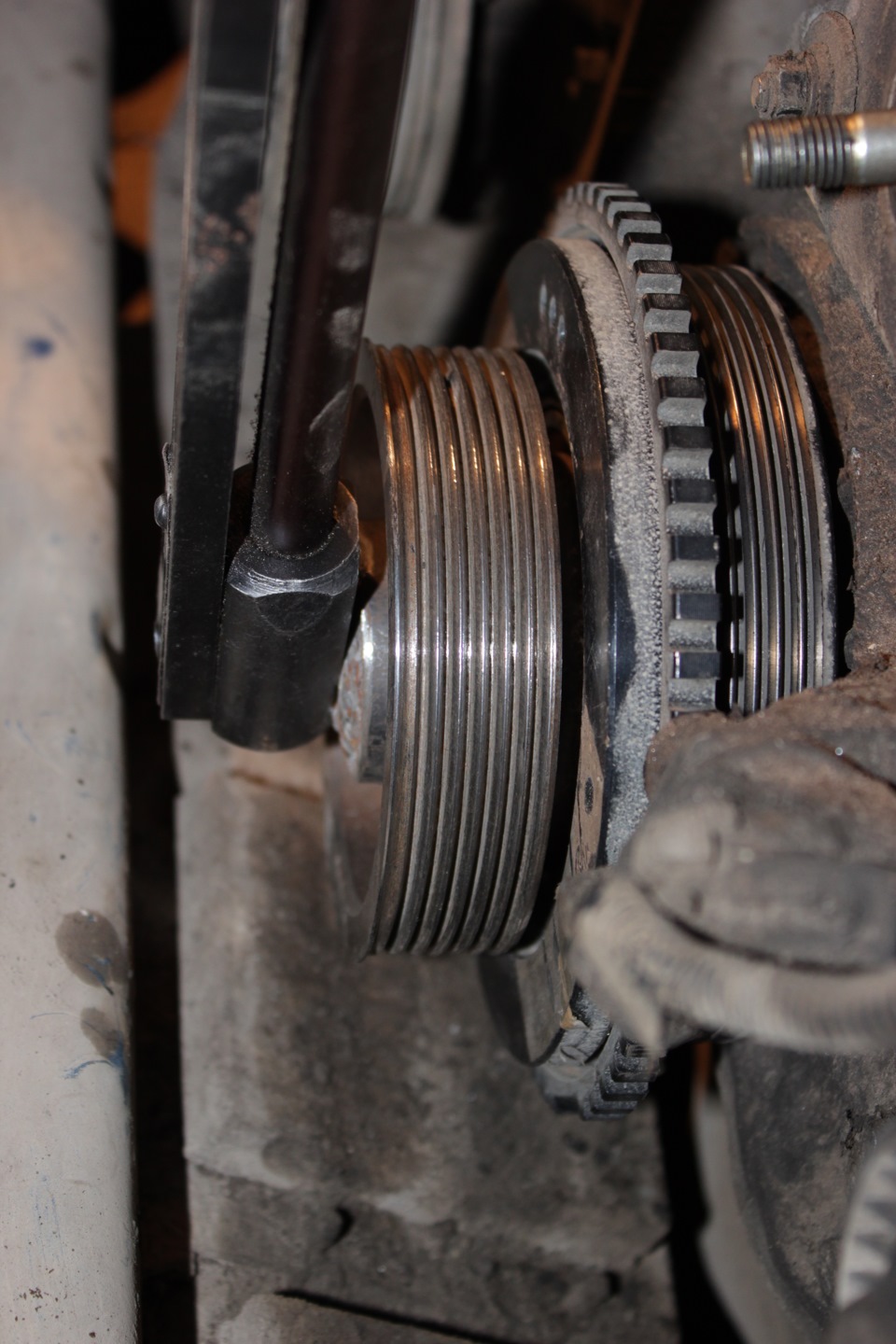

После установки (точнее повторной доустановки шкива кондиционера после замены шкива КВ)…
… занялись обратной установкой рамки радиатора (Не стал изобретать велосипед, и воспользовался вторым вариантом соклубника anjey-osen)
Сначала убрали всё лишнее с выпиленного куска телевизора
И доработали крепление перемычки телевизора

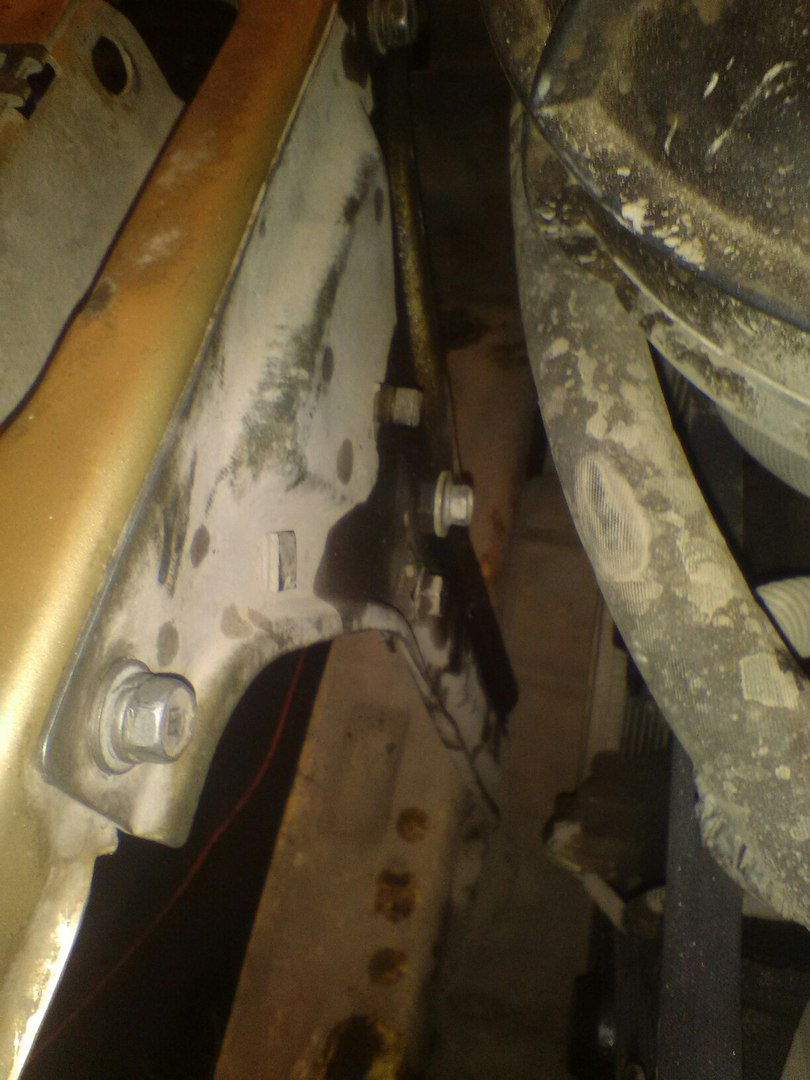

Затем, используя опыт Андрея, изготовили кронштейны:
— правая сторона:

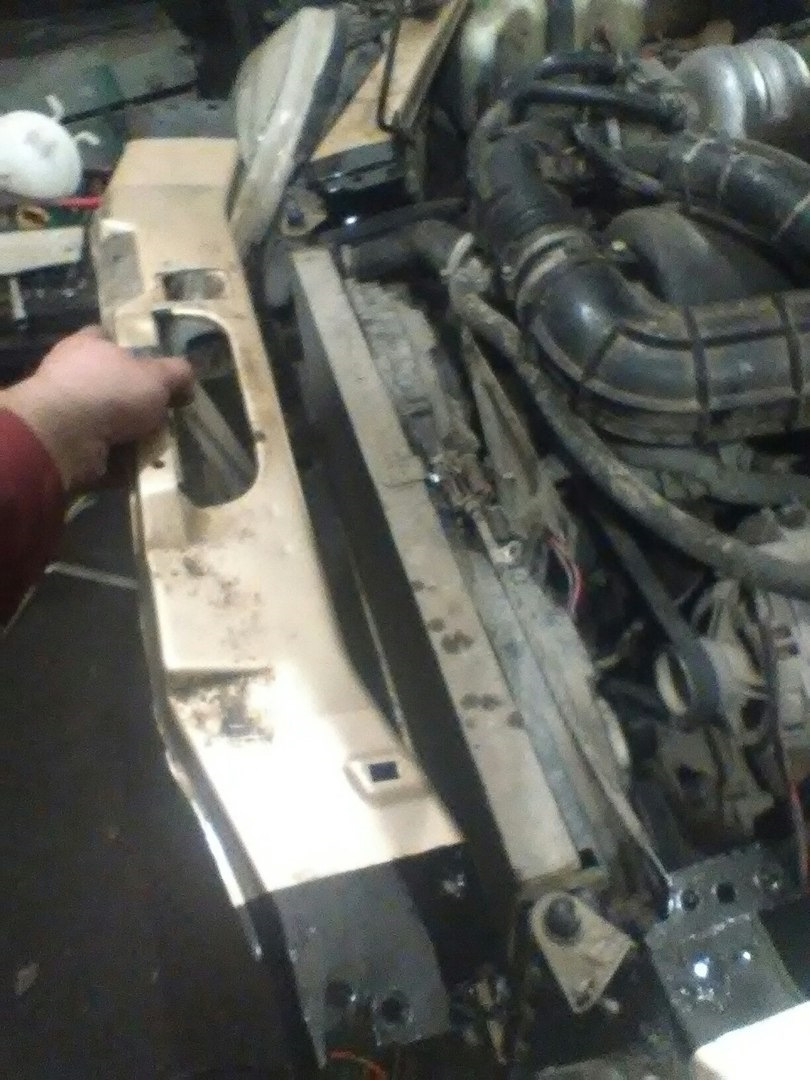

Прикручиваем рамку на место
Ставим решётку, корпус фильтра и всё остальное

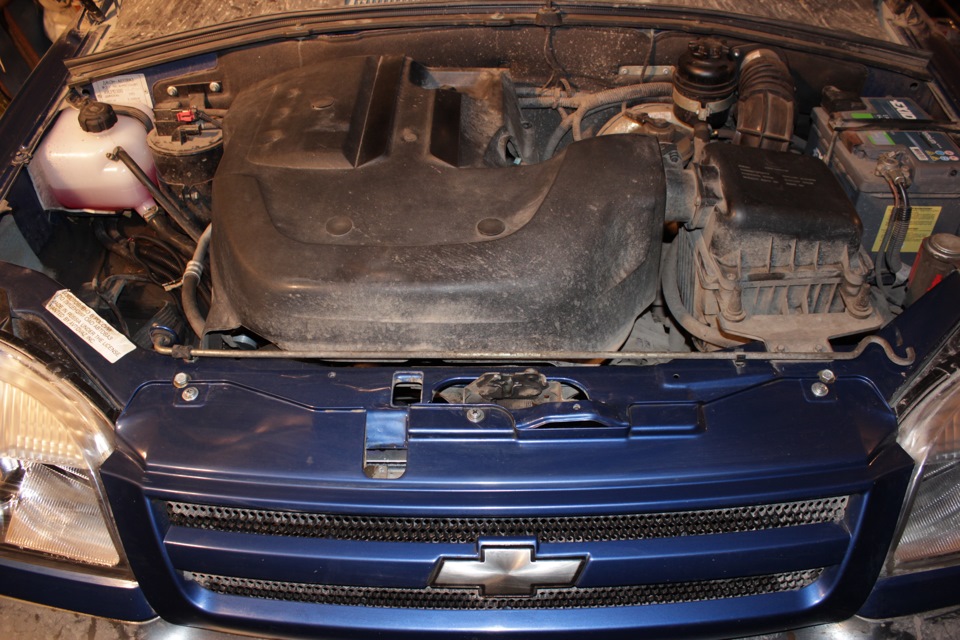

После полной сборки о проделанной процедуре можно узнать только по этим фото
P.S. маленькое отличие от варианта Андрея:
— мы не стали менять размер болтов на кронштейнах радиатора (оставили М6)
— не стали выпиливать кронштейн под клипсу решётки, а вварили гайки М6 для крепления решётки.
Chevrolet Niva 2006, двигатель бензиновый 1.7 л., 80 л. с., полный привод, механическая коробка передач — тюнинг
Машины в продаже
Chevrolet Niva, 2004
Chevrolet Niva, 2010
Chevrolet Niva, 2017
Chevrolet Niva, 2014
Комментарии 63
Нет сварки, если рамка с торца вдавлена в пластилин то это самый точный шаблон.И кронштейн можно сделать не торопясь не разрезая заранее рамку.Сергей если не трудно сделай слепок на фоне линейки?
Тёзка, прикалываешься? Разобрать пол морды, чтоб слепок сделать?
Ищи на Д2… были тут размеры кронштейнов у кого то из делавших.
Нужен только оттиск верхней планки на фоне линейки.
Я делал по месту… и тебе того же советую — так будет намного точнее.
Хочу заранее изготовить кронштейны, никто не может выложить шаблон.
Какой размер гайки КВ и сколько граней
Граней всегда было 6. А вот размер не скажу. — были гайки и 37, и 36.
У меня стоит вообще нестандартная, из-за установки доп.шкива.
Все понял. Спасибо. Сейчас у нас нет погоды. Скорее всего весна-лето следующего года. Будь здоров.
Спасибо!
Удачи в доработках.
У меня 2004 года. В железе наверное разницы нет. Спасибо.
Да, я видел, что у тебя дорестайл.
В жделезе (кузовном) разницы нет ни какой в этом месте, но корпус фары сильно отличается.
Просто попробуй сунуть туда руку и прикинь что там с местом.
Фару снять ни каких проблем тоже нет — отогнул чуть в верх-в сторону ресничку, и головкой х8 с хорошим удлиннителем выкрутил нижние болты.
Значит ли, что крепя уголок надо будет снимать фары?
Я не снимал.
Но у меня стоят фары «Бертоне»… Может быть что со старыми и есть какая проблема…
Именно это. Каким образом болты вкручиваются в стойку?
Короткие болты M8, со стороны фары — шайба и гайка.
Там вполне хватает места подлезть. Тем более, что кронштейн ставится 1 раз. При снятии рамки он не откручивается.
В последствии болты заменил на такие www.avtozapchasty.ru/shop/im/29/20661.jpg (это болт от корзины сцепления 2108) — они удобнее для установки
Здравствуй Master S48! Понравилась идея со съемной рамкой. Скажи, как крепится уголок к стойке. Конкретнее. Спасибо.
