После очередной покатушки, промочил и следовательно застудил ноги в Ниве. Начал изучать опыт бывалых. Ну и путь решения проблемы нарисовался сам собой. Решено было установить печку от 2108. Купил готовую, уже собранную для нивы. Информации море на Драйв2, где и у кого купить. Цены примерно одинаковые. Около 5К. Есть и дороже, модернизированные типа. Все это шляпа и переплата.
Начал с салона, выдрал «карлсона» с особой жестокостью. Отсоединил все тросики регулировки заслонок.
Перешел под капот, демонтировал старый воздухозаборник. Наклеил уплотнительную термоизоляционную ленту на края, чтобы не было подсоса воздуха. Установил улитку в корпусе на штатные места. Немного неудобно, но мысль о тепле и сухих ногах, грела. Проводку вывел в общий жгут. Проткнул в резинку и завел в салон в районе щитка приборов. В корпусе где стоял старый вентилятор, нужно закрепить сопротивление. Все понятно и доступно описано на листочке, который был с печкой. Хотя сейчас полно рассказов и на Драйв с подробным описанием.
Подключил, проверил. Дует из всех щелей. Мощный двигатель справляется на ура.
По бокам радиатора печки, засунул брусочки пенопласта, чтобы поток воздуха проходил строго в радиатор, а не раздувал пыль на ковриках). В месте где выходят трубки из радиатора (это левый верхний угол, если смотреть с пассажиркой стороны на полку под бардачком, нужно обязательно заклеить все дырки, иначе будет сдувать листочки и всякую хрень с полки, которые у вас конечно там лежат. Кстати, дуть будет холодным воздухом.
Вообще советую устанавливать такую доработку, с полным разбором торпеды. Так как это вас неминуемо поджидает в будущем. Если кратко, то воздуховоды, которые пластиковые, никак не фиксированы и болтаются друг в друге. после радиатора печки, теплый воздух попадает в корпус, где стоял «карлсон», потом распределяется. Часть в ноги, бОльшая часть на лобовое стекло, и остаток в боковые воздуховоды на боковые стекла. Не переживайте, на первой скорости, окна даже не запотевают. Поток воздуха очень сильный. Но такой же сильный он и в торпедо. Он там просто выдувает всю пыль)). И дополнительно греет провода. Поэтому нужно снять панель и проклеить все воздуховоды. Я проклеивал вибропластом, самым тонким и антискрипом по верху.
После этого, поток воздуха из боковых воздуховодов, достает даже до задних стекол. Центральные воздуховоды по большому счету не нужны.
Ну и еще один девайс прикупил, просто хотел что бы в Ниве тоже стоял. Кренометор или Клинометр. Аналоговый прибор, показывает угол наклона автомобиля, ну или угол при котором перевернешься). Еще есть Альтиметр.
Лада 2104 Парма › Бортжурнал › Система управления отопителем Нива с использованием компонентов Приора и Шеви-Нива
Ранее я ничего не делал на заказ. Большинство самодельщиков могут подтвердить, что изготовление чего-то нестандартного отнимает столько времени и сил, что деньги, которые в состоянии заплатить заказчик, не компенсируют усилий.
Но бывают исключения.
Когда ко мне обратился Александр, с просьбой сделать систему для его Урбана, я отказался. Отопитель Нивы несколько отличается от классического, сама машина не в Питере…
Он продолжал настаивать.
Посмотрел я профиль его машины и немного офигел.

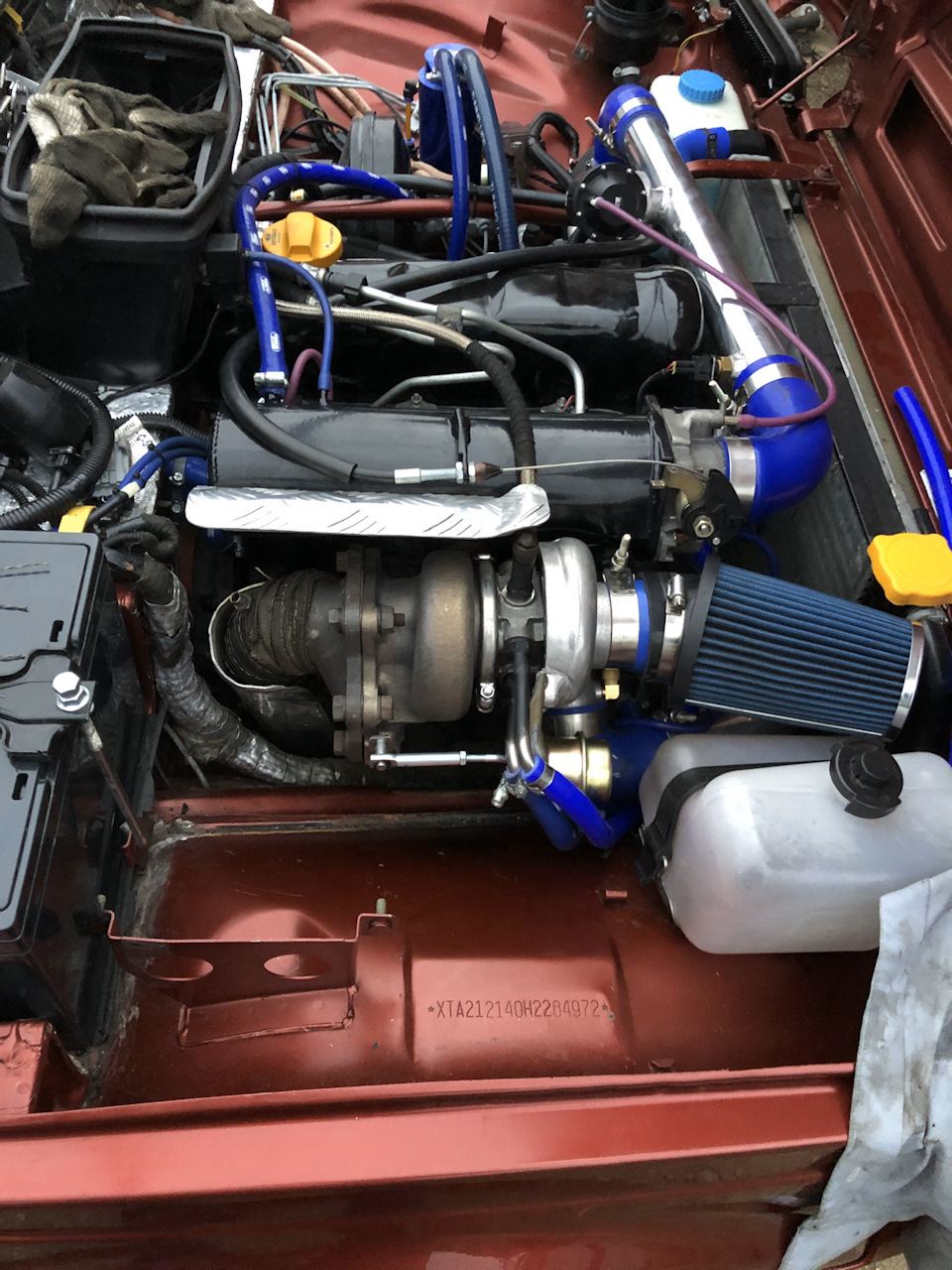

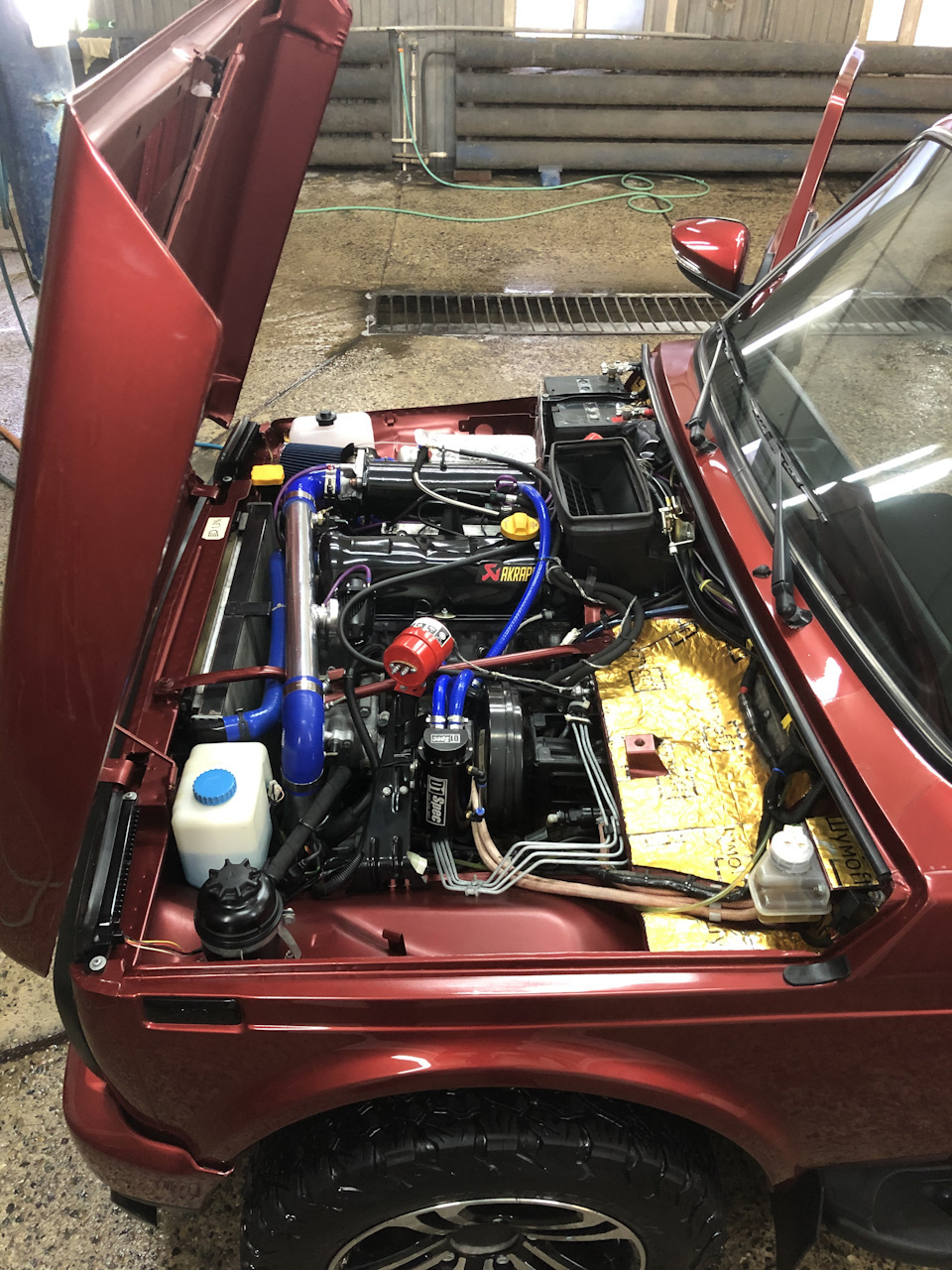

Посмотрите сами.
Ну там в БЖ много всего, загляните, не пожалеете.

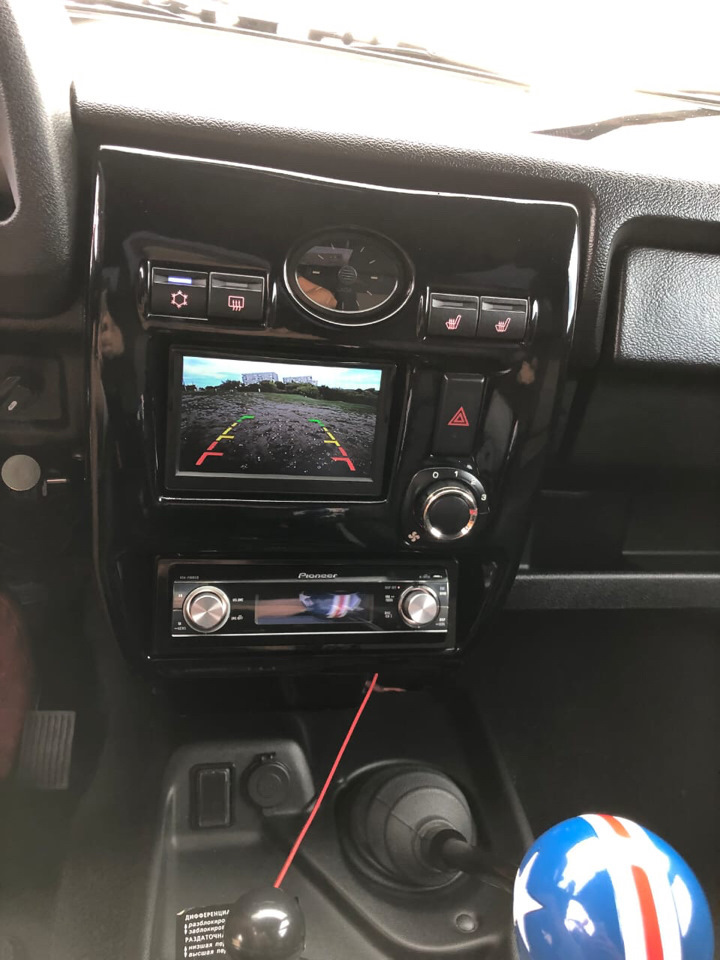

И у такой вот машины отопитель управляется дедовскими рычажками с тросиками, правда засунутыми от критических замечаний в бардачок.
Это хорошо?
Вот поэтому я и согласился.
Правда согласился с оговорками.
Отопитель на машине не простой, а с кондиционером. Естественно, установку моторедуктора нижнего люка будут делать тамбовские вол… в смысле автомеханики )))
Ответственности за это я не несу, но помогаю советами.
Верхняя часть отопителя похожа на классическую, за исключением направления открытия заслонки воздухопритока.

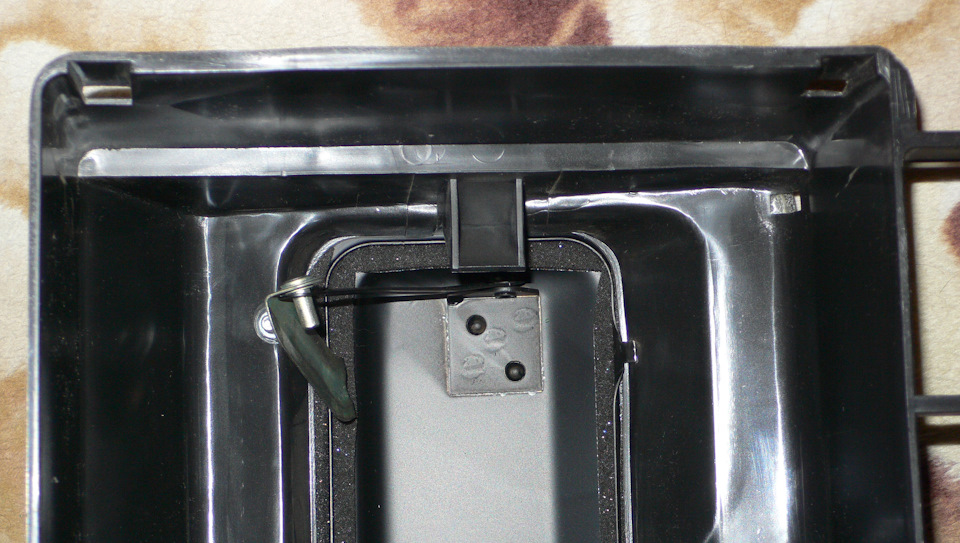

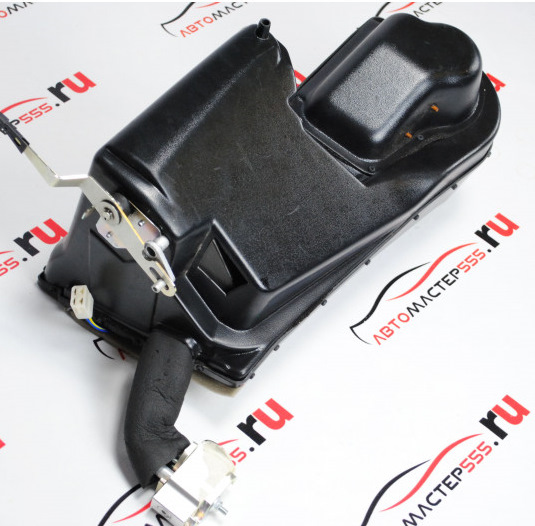

Чтобы работать не наугад, была приобретёна центральная часть отопителя в сборе.
Отопитель имеет ещё корпус заслонки (центральные дефлекторы- лобовое стекло-боковые дефлекторы), но у заказчика центральные заглушены, поэтому эта деталь мне не нужна.
Моя задача сделать всё на этом отопителе, а задача тамбовских мастеров перенести моторедукторы на реальную печку.

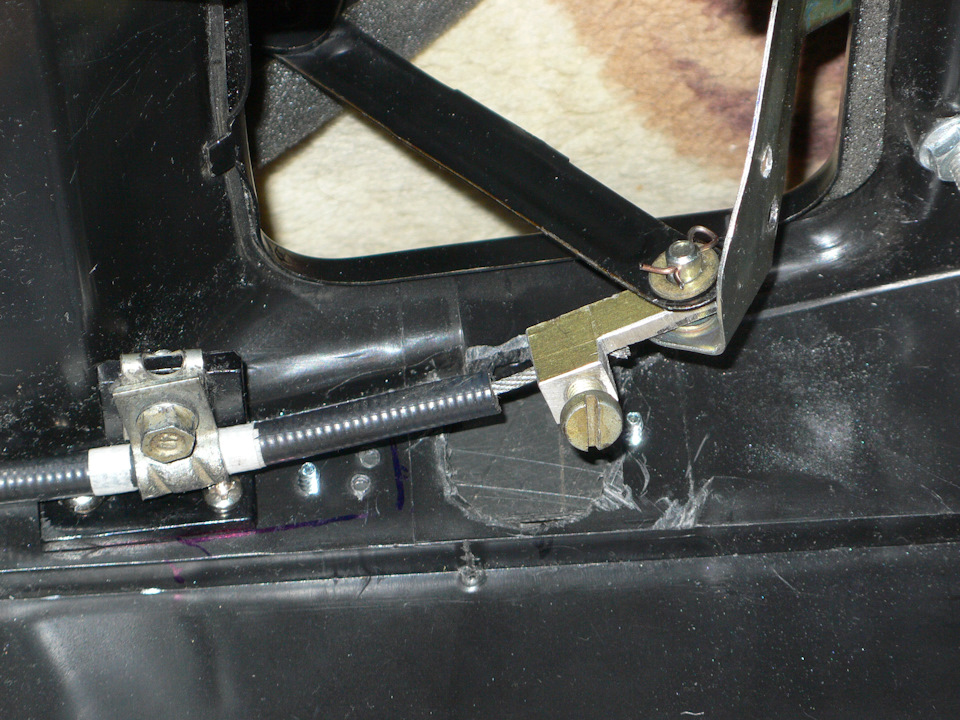

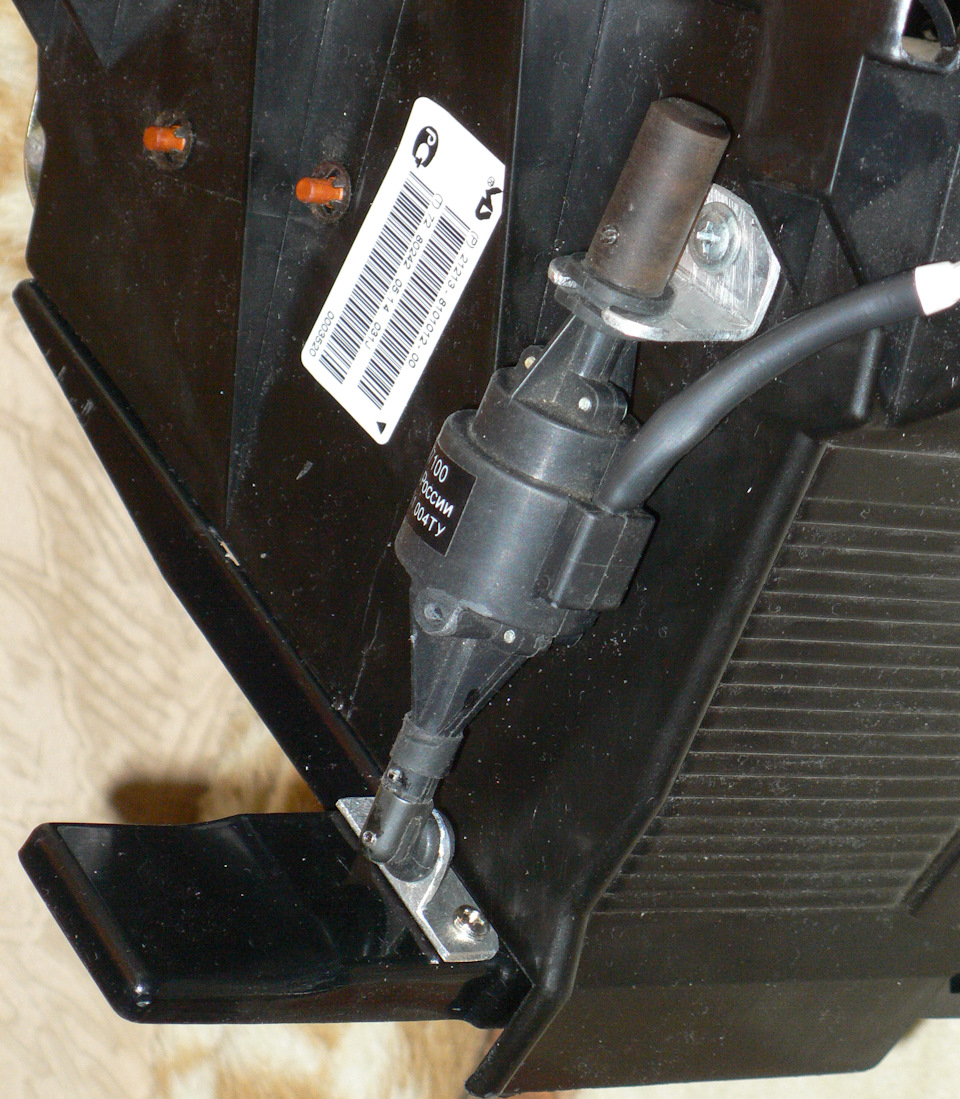

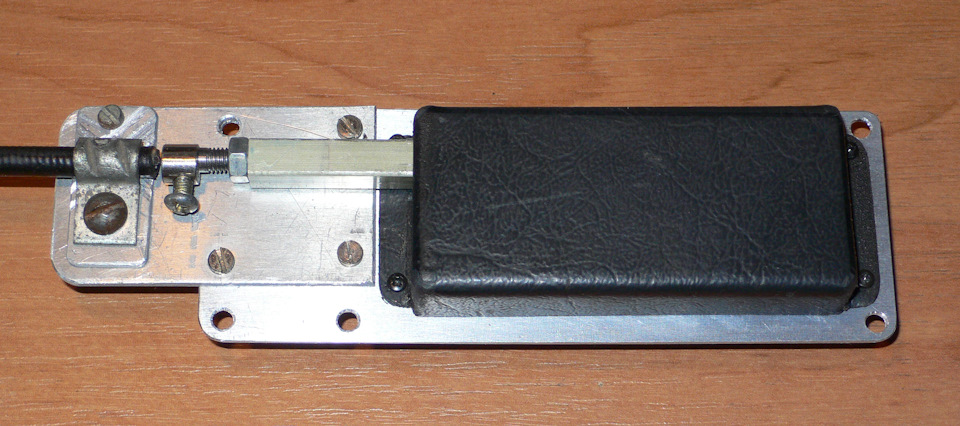

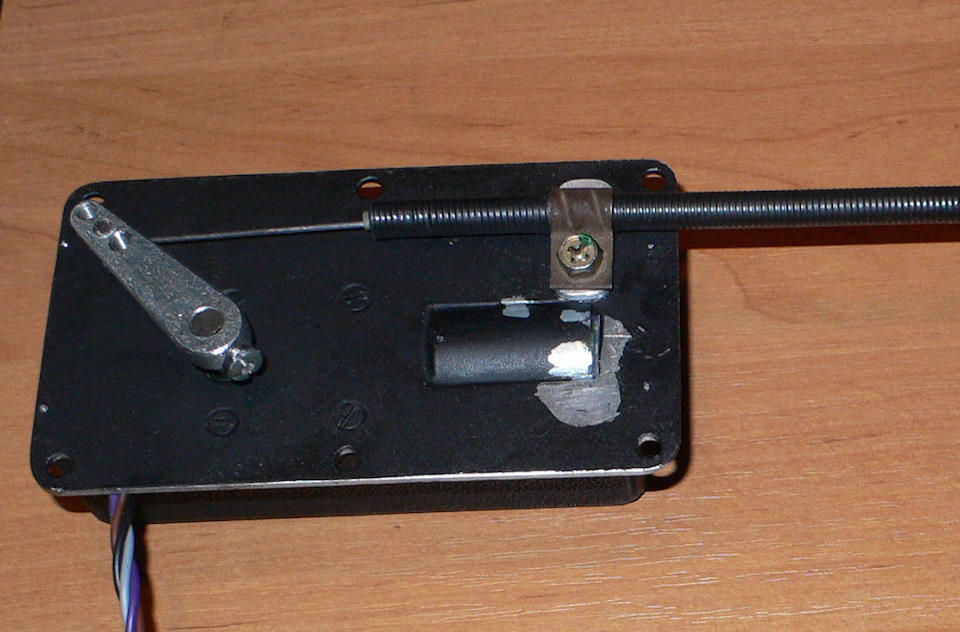

Подробно о самодельных моторедукторах я рассказывал в своём БЖ, поэтому здесь помещу только несколько фото и видео.
Моторедуктор можно использовать как с классическим краном, так и с краном 2108.
Ну а теперь all together
После включения зажигания происходит калибровка крайнего положения моторедуктора воздухопотоков.
Затем показана работа моторедукторов, управляемых блоком управления от Приоры.
Далее показана работа моторедуктора заслонки воздухопритока, сделанного на базе компонентов от Шеви Нивы.
В заключение показана работа переключателя скоростей вентилятора на четыре положения.
Подробности в сообщениях в БЖ
Подписывайтесь на машину, поддержите лайками… и посмотрите фотоотчёт владельца о установке системы на машину.
И всем пока!
Сбои в работе печки на автомобиле нива, ремонт, замена и модернизация отопителя своими руками
Радиатор печки «Нивы»
Радиатор отопителя ВАЗ 2121, 2131 не относится к критически важным узлам автомобиля. Но в холодную погоду управление машиной с неисправной печкой вряд ли доставит удовольствие. Помимо откровенного холода в салоне, может возникнуть запотевание стёкол, что приводит к ухудшению обзора, а это уже вопрос безопасности водителя, пассажиров и других участников дорожного движения.
Конструктивно радиатор представляет собой теплообменник или проще говоря батарею, задачей которого является нагрев проходящего через его решётку воздуха. Внешне он выглядит также, как аналогичный узел на других автомобилях.
Для «Нивы» и «классики» ВАЗов используется один и тот же тип радиатора отопителя
Радиатор от «Шевроле-Нива» не подходит для семейства ВАЗ-2121, 2131. Это следует учесть при подборе запчасти в магазине.
Местоположение радиатора
Радиатор отопителя на «Ниве» расположен под приборной панелью за центральной консолью между сиденьем водителя и правого пассажира. Это стандартное место для печки в большинстве автомобилей. По сравнению со многими другими моделями машин доступ к радиатору в «Ниве» довольно прост. Специалисту средней квалификации на это потребуется около 10–15 минут.
Радиатор печки «Нивы» находится в пластмассовом кожухе под центральной консолью
Устройство и функции радиатора

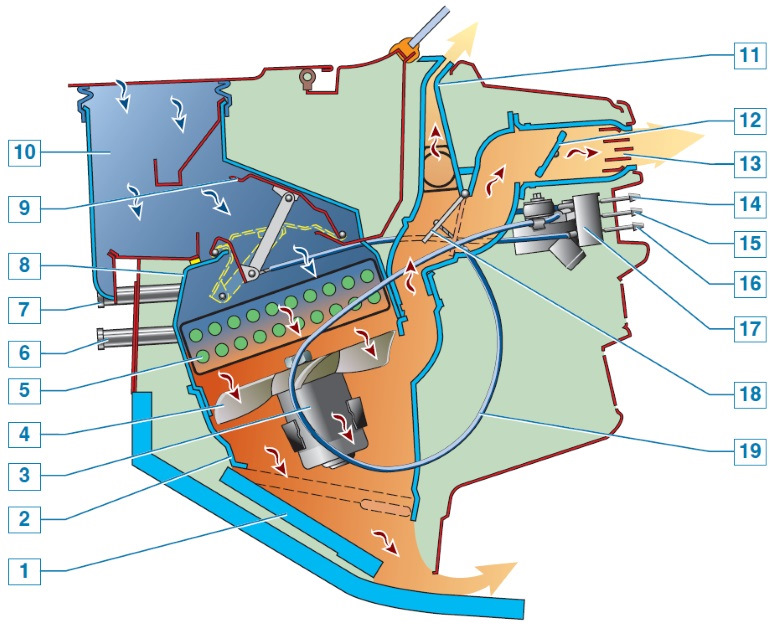

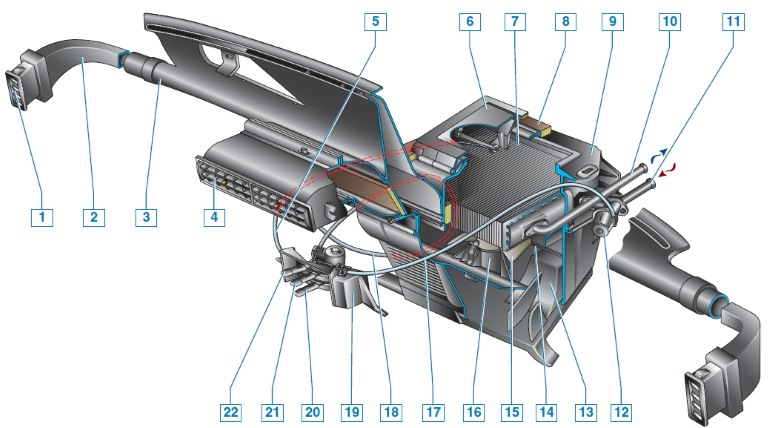

Радиатор печки представляет собой узел, в котором происходит передача тепла от нагретой жидкости окружающему воздуху. Он состоит из двух горизонтальных рядов трубок, пересекающихся вертикальными металлическими пластинами (рёбрами). С боков конструкция ограничена панелями, которые обеспечивают функции бачков. К одному из бачков пристыкованы входящий и исходящий патрубки охладительного контура.
Внутри бачка есть две несвязанные полости. Антифриз поступает через входящий патрубок в полость, связанную с верхним рядом трубок. С другой стороны радиатора размещён возвратный бачок, через который антифриз перетекает во второй ряд трубок и движется в обратную сторону ко второй полости бачка и исходящему патрубку. После выхода из радиатора антифриз попадает в основную охладительную систему автомобиля. Антифриз, циркулирующий в трубках, обеспечиваете нагрев всей решётки, благодаря этому теплоотдача от радиатора достигает максимального эффекта.
Установлен радиатор в консоли панели приборов в пластмассовом кожухе и уплотнён по периметру поролоновой лентой. Нагрев воздуха зависит от степени открытия крана, регулирующего поток жидкости через радиатор. Кран установлен на входе в радиатор и управляется верхним рычагом на центральной консоли.
Холодный воздух поступает из внешней среды, проходя через горячий радиатор, нагревается и поступает в салон автомобиля
Главная и единственная функция радиатора отопителя — нагрев воздушного потока, поступающего в салон через воздуховоды.
Изготавливаются радиаторы из алюминия или меди. Алюминиевое изделие держит температурный режим слабо. Медный радиатор работает эффективнее, но стоит дороже. К преимуществам медного радиатора следует отнести и его ремонтопригодность: возможность запаивания трещин на трубках.
Варианты модернизации отопителя на Ниве
Чтобы отопитель работал более надежно и вам не приходилось время от времени заниматься его ремонтом, может быть произведена его модернизация. Как показывает практика, модернизированная печка на Ниву не только сможет работать в несколько раз дольше, но и ее функциональность будет более эффективной. Ниже приведены несколько вариантов, которые позволят модернизировать узел.
Подробно их описывать не будем, но знайте, что все эти варианты уже прошли проверку временем, поскольку используются многими нашими соотечественниками, поэтому в их эффективности вы можете не сомневаться:
Цена вопроса
Типичные неисправности радиатора
Существуют две основные неисправности радиатора:
Поскольку Нива часто эксплуатируется в сложных дорожных условиях, то вероятность загрязнения решётки от пыльного забортного воздуха очень велика. Засорение ячеек снижает площадь теплоотдачи радиатора, и как следствие приводит к уменьшению тепла, выделяемого из воздуховодов в салон. В таких случаях радиатор печки демонтируется и подвергается промывке под высоким давлением.
Засор трубок радиатора тоже встречается часто. Если выходной патрубок едва тёплый или холодный, то забиты трубки радиатора. Это происходит по разным причинам, в том числе и попадание инородных предметов в магистраль охлаждения во время проведения ремонтных работ. В таких случаях тоже выполняется промывка самих трубок. Для этого необязательно снимать радиатор отопителя. Достаточно отделить патрубки радиатора от системы охлаждения, и в один из патрубков радиатора подать воду под давлением.
Нарушение герметичности трубок радиатора можно определить по течи охлаждающей жидкости, которая обычно образуется с правой стороны центральной консоли в зоне ног пассажира. Как правило, течь сопровождается запахом антифриза (тосола) в салоне. Не стоит ориентироваться на один только запах антифриза. Пары охлаждающей жидкости очень летучи и могут ввести в заблуждение относительно источника течи. Запах тосола говорит и об утечке в подкапотном пространстве.
Нарушение герметичности радиатора отопителя происходит вследствие естественного износа металла, из которого он сделан. Постоянные циклы нагревания и охлаждения, воздействие различных химических реагентов и расходных жидкостей со временем приводят к разрушению металла и образованию трещин. Трещины в медном радиаторе поддаются запаиванию. Алюминиевый радиатор придётся менять на новый.
Типичные неисправности радиатора печки ВАЗ-2121 можно устранить в гаражных условиях
Возможные неисправности отопителя и способы их устранения
Если в ВАЗ 21214 перестала работать печка, то в принципе, ее ремонт своими руками — это не особо сложная задача.
Причины неисправности, по которым печка Нива отказывается работать, приведены ниже:
Поломку резистора вентилятора найти очень просто — вентилятор работает только на максимальной скорости.
Как снять детали отопителя автомобиля ВАЗ-21213
Снятие коробки воздухопритока, кожуха радиатора, гибких тяг привода отопителя и кронштейна рычагов управления отопителем
Снимаем радиатор отопителя с краном (см. Снятие радиатора отопителя с краном).
В салоне головкой «на 10» отворачиваем четыре гайки болтов крепления коробки воздухопритока и кожуха радиатора
…при этом в моторном отсеке помощник удерживает болты ключом «на 10».
Снимаем коробку воздухопритока.
Соединение коробки воздухопритока с кузовом уплотнено прокладкой из губчатой резины, приклеенной к фланцу коробки воздухопритока
В салоне опускаем кожух радиатора
Снять кожух радиатора не позволяет гибкая тяга управления заслонкой воздухопритока.
Отверткой поддеваем прижимную скобу оболочки тяги
Отсоединяем тягу от рычага заслонки.
При необходимости аналогично отсоединяем тягу заслонки обогрева ветрового стекла.
Для снятия кронштейна рычагов управления отопителем отворачиваем винты крепления кронштейна к панели приборов (см. Снятие панели приборов) и отводим кронштейн вниз.
Пальцем поддеваем прижимную скобу оболочки тяги
Выводим тягу из отверстия рычага.
Отсоединив все три тяги от кронштейна рычагов управления отопителем, снимаем его.
Для снятия тяги крана отопителя выводим ее из-за корпуса вещевого ящика (панель приборов для наглядности снята).
Сборку проводим в обратной последовательности. Обеспечиваем полноту открытия и закрытия заслонок и крана отопителя, выбирая места крепления оболочек тяг скобами
Снятие центральных сопл и воздухопроводов обогрева стекол.
Снимаем панель приборов (см. Снятие панели приборов).
С обратной стороны панели приборов крестообразной отверткой отворачиваем два самореза крепления корпуса сопл.
Снимаем корпус сопл с уплотнителем.
При установке корпуса сопл на панель приборов необходимо надеть ушко корпуса на выступ панели приборов (уплотнитель для наглядности снят).
Для снятия воздухопроводов обогрева стекол ключом «на 10» отворачиваем гайку крепления правого воздухопровода обогрева бокового стекла.
Снимаем правый воздухопровод.
Аналогично снимаем левый воздухопровод обогрева бокового стекла.
Отсоединяем тягу заслонки воздухопровода обогрева ветрового стекла.
Отводим верхний край воздухопровода обогрева ветрового стекла, при этом проушины сходят со шпилек крепления панели приборов.
Потянув вверх, выводим патрубок воздухопровода из кожуха радиатора и снимаем воздухопровод обогрева ветрового стекла
Устанавливаем воздухопроводы в обратной последовательности.
Доработка №2. Увеличиваем производительность вентилятора
Также я несколько повысил эффективность работы штатного вентилятора отопителя. Дело в том, что зазор между лопастями вентилятора и диффузором составляет около 3 мм, да и ширина диффузора не более 15 мм, тогда как ширина лопастей вентилятора более 30 мм. Поэтому некоторая часть воздуха просачивается между лопастями и диффузором обратно, не позволяя создать большую разницу давления между областью всасывания и областью нагнетания.
Технические тонкости процедуры
Эффективность работы новой отопительной системы на Ниве определит не стоимость купленных деталей, а их качество. Для работы понадобятся следующие элементы: автомобильный резистор, отопитель восьмерки и «улитка». Ошибочно полагать, что подойдут только «родные» запчасти для ремонта отопительного устройства. Главное требование — техническая совместимость.
Если возникают сомнения, ясность внесет чертеж системы отопления. Дальнейший порядок действий выглядит следующим образом:
- Вырезать новое посадочное отверстие. Делается это аккуратно, ведь от качества подготовительного процесса зависит надежность эксплуатации системы обогрева. Рекомендуется поместить двигатель в воздуховод как можно ниже, иначе устройство будет упираться в капот. Допускать подобного не стоит, иначе вентилятор печки долго не продержится.
Проверяется отопительная система нового образца пробным включением. Рекомендуется плавно переключать режимы. На каждом из них устройство должно находится не менее 5-7 минут. Задача водителя — убедиться в том, что работа системы не сопровождается посторонними шумами и вибрацией.
Диагностирование неисправности
Потребуется переделка печки, поставляемой в штатной комплектации, в профилактических целях. Много времени процедура не отнимет, зато предотвратит множество проблем в будущем. Водительский опыт говорит о том, что первые сильные морозы подкосят «здоровье» устройства. Список основных слабых мест выглядит следующим образом:
Именно поэтому лучше заблаговременно принять необходимые меры. Альтернатив у водителя немного. С одной стороны, все остается на своих местах. Отопительное устройство используется на минимальной мощности. Во время мягких зим подобное еще терпимо, но с приходом настоящих холодов условия станут невыносимы. С другой стороны, несложно потратить несколько часов для исправления ситуации.
Дальнейшее развитие событий идет следующим образом. Если отопление в машине работает на ½ мощности, можно ограничиться незначительным ремонтом. Главное — убедиться в отсутствии шумов и посторонних стуков, иначе Нива 21213 должна немедленно отправиться на технический осмотр.
Наличие неприятного звукового сопровождения говорит о необходимости замены устройства. В специализированной торговой сети представлены готовые варианты отопительных механизмов на Ниву. При желании таковой собирается самостоятельно.
Второй вариант считается более предпочтительным. При самостоятельной сборке есть возможность в буквальном смысле персонализировать печку. Для выполнения работы своими руками понадобится посетить специализированный магазин или рынок для покупки запчастей.
При покупке выбираются оригинальные детали или аналоги. Главное, чтобы они имели сертификат качества. В противном случае поставить их нельзя. Нелишним будет переписать технические данные транспортного средства, чтобы не превысить рекомендованные заводом-изготовителем параметры.
