Лада 4×4 3D Kvakazyubra › Бортжурнал › Замена цепи и Натяжитель “Isai”
Работа сердца кваказюбры приводила к небольшому раздражению моего слуха. Пока авто греется мотор шепчет как довольный кот. После прогрева слышны дизельные звуки. Пожалуй начну с цепи и натяжителя а далее пойду по списку…
Все в том же интернет магазине, якобы оригинальных запчастей, было куплено:
Башмак натяжителя цепи ВАЗ-21213 (БРТ) 21213-1006090-Р
Прокладки двигателя (полный кт.) ВАЗ-21213 Riginal RG21213-1002064-86
Успокоитель цепи ВАЗ-21213 (ОАО АВТОВАЗ) 21213-1006100-00
Цепь ВАЗ-2103-06 116 зв. (фирм. упак. LADA) 21030-1006040-82
Пришло все за 5 дней.
Очень аккуратно вскрываем посылку.

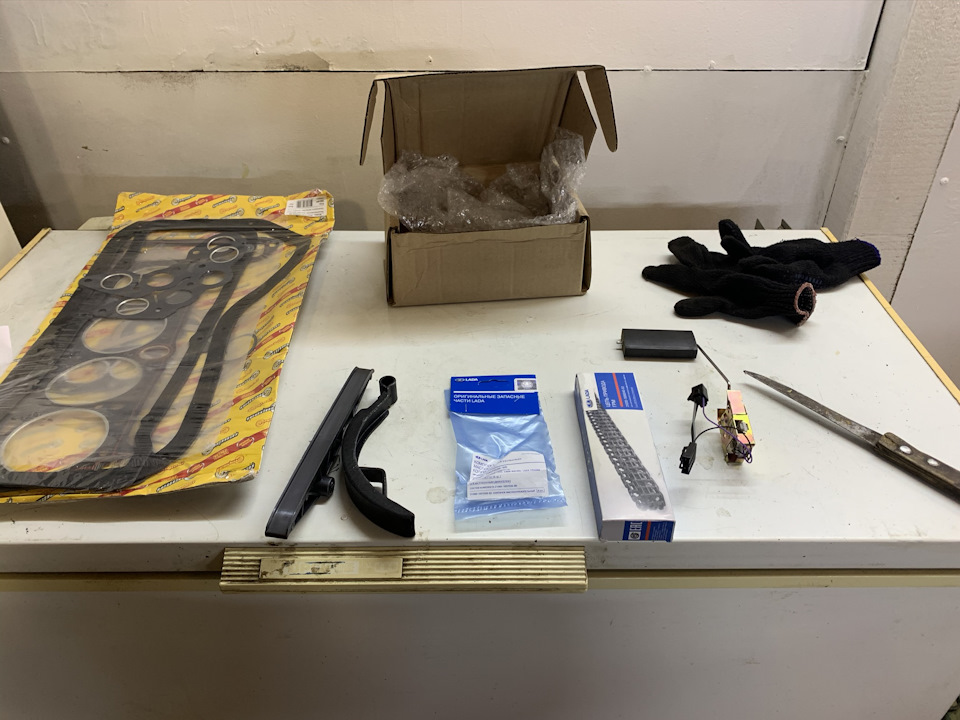

В посылке также были маслосьемные колпачки, но увидев трудоемкость их замены решено пока забить…
Также в посылке лежит ДУТ, но это тема одельной записи…
Также куплен натяжитель “Isai” для жигулей 2101-2107 моделей.
Пришел также за пять дней. Внутри пакета аккуратно завернутый сверток.
Внутри которого пакет с натяжителем. На пакете краткая инструкция «куда пихать и за что дергать».
Далее как учит Нивазбука снимаем крышку клапанов и крышку ГРМ. совмещаем метки и снимаем шестерни.
Тут наверное стоит отметить что срывать гайки нужно на всех шестернях и шкивах сразу. Пока цепь натянута. Логично вроде но чтото я видно с логикой не дружу… Пришлось брать самодельный инструмент для фиксации хвостовика редуктора.

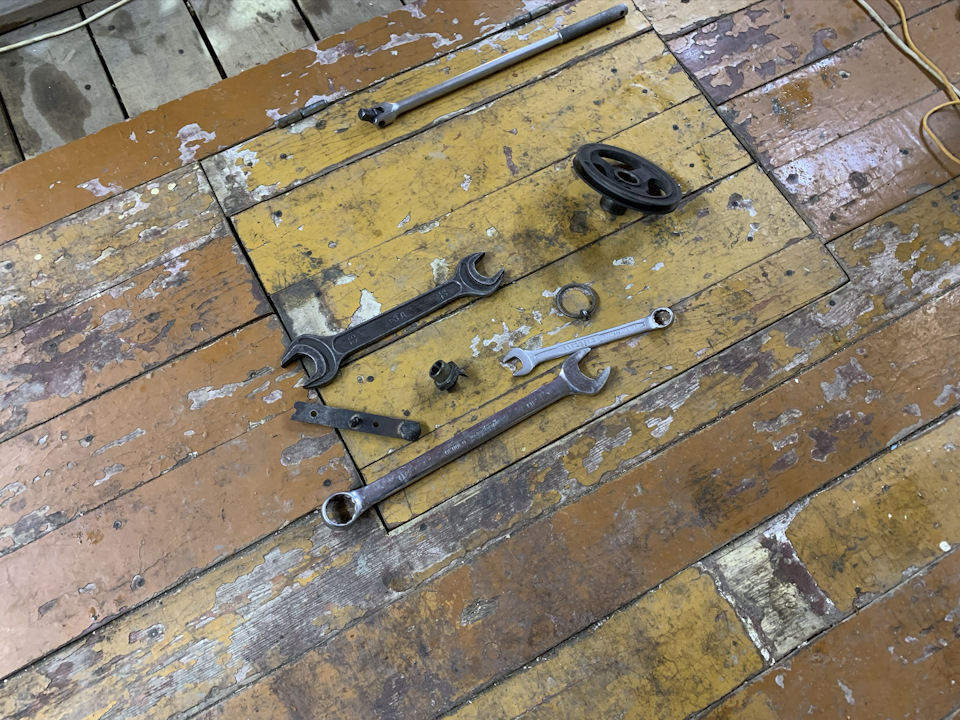

Шестерни и шкив снимается легко от руки, призывать сотону и долбить кувалдой совершено не нужно. Правда при откручивании болта ограничителя я его уронил в поддон. Мат в ту минуту стоял знатный, я просто вспомнил как менял масляный насос, повторять это совсем не хотелось. Благо я обладаю руками пианиста и достал болт без снятия поддона. Я считаю что это главное везение февраля, а возможно даже 20 года!
Фоток процесса после этой процедуры больше не будет, поэтому любителей «поглазеть» придется огорчить.
Итак все снято будем посмотреть.

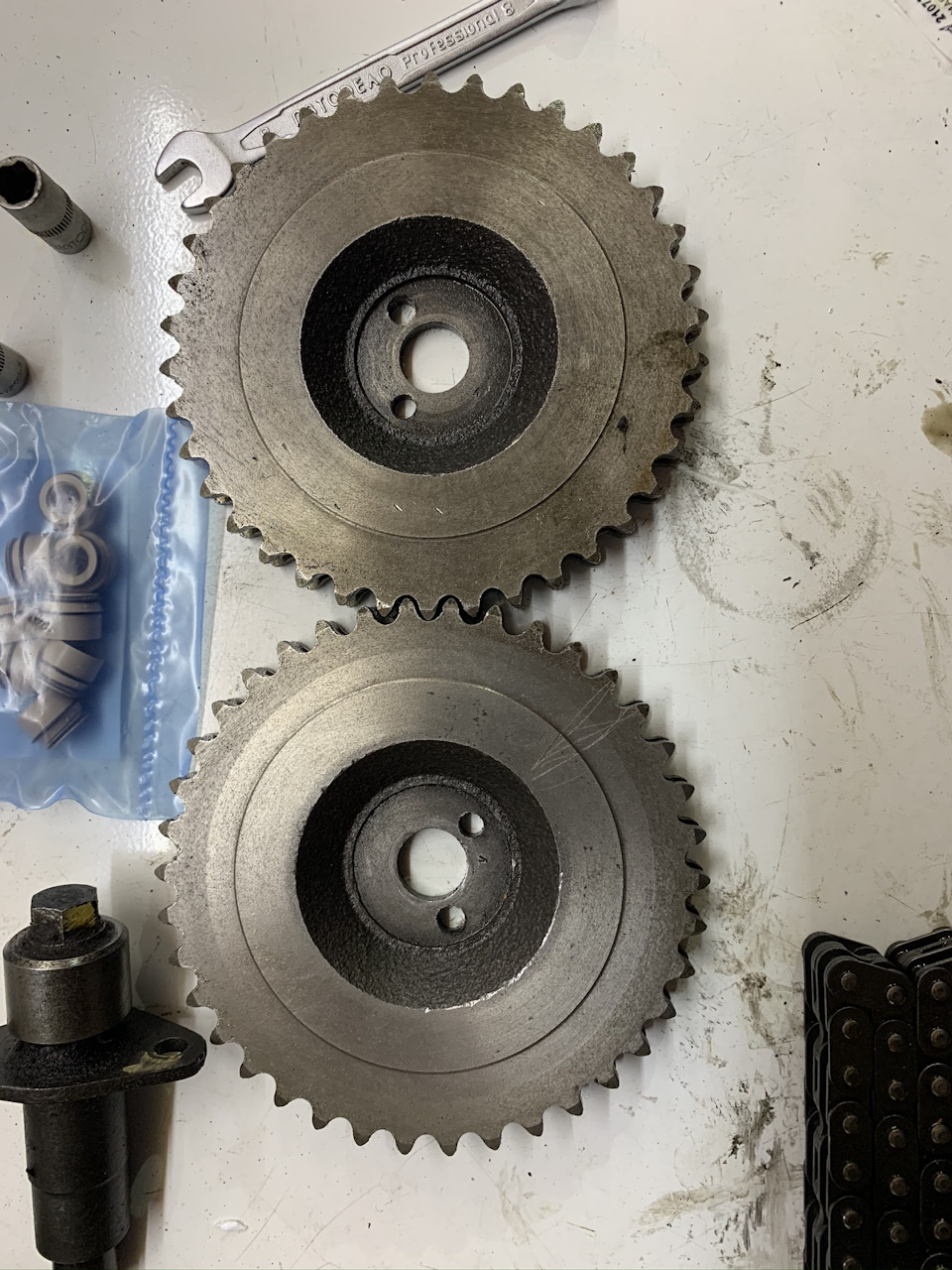

Шестерни вполне хороши. Следов износа не обнаружил, хотя с моим то опытом что я там хотел обнаружить не ясно.

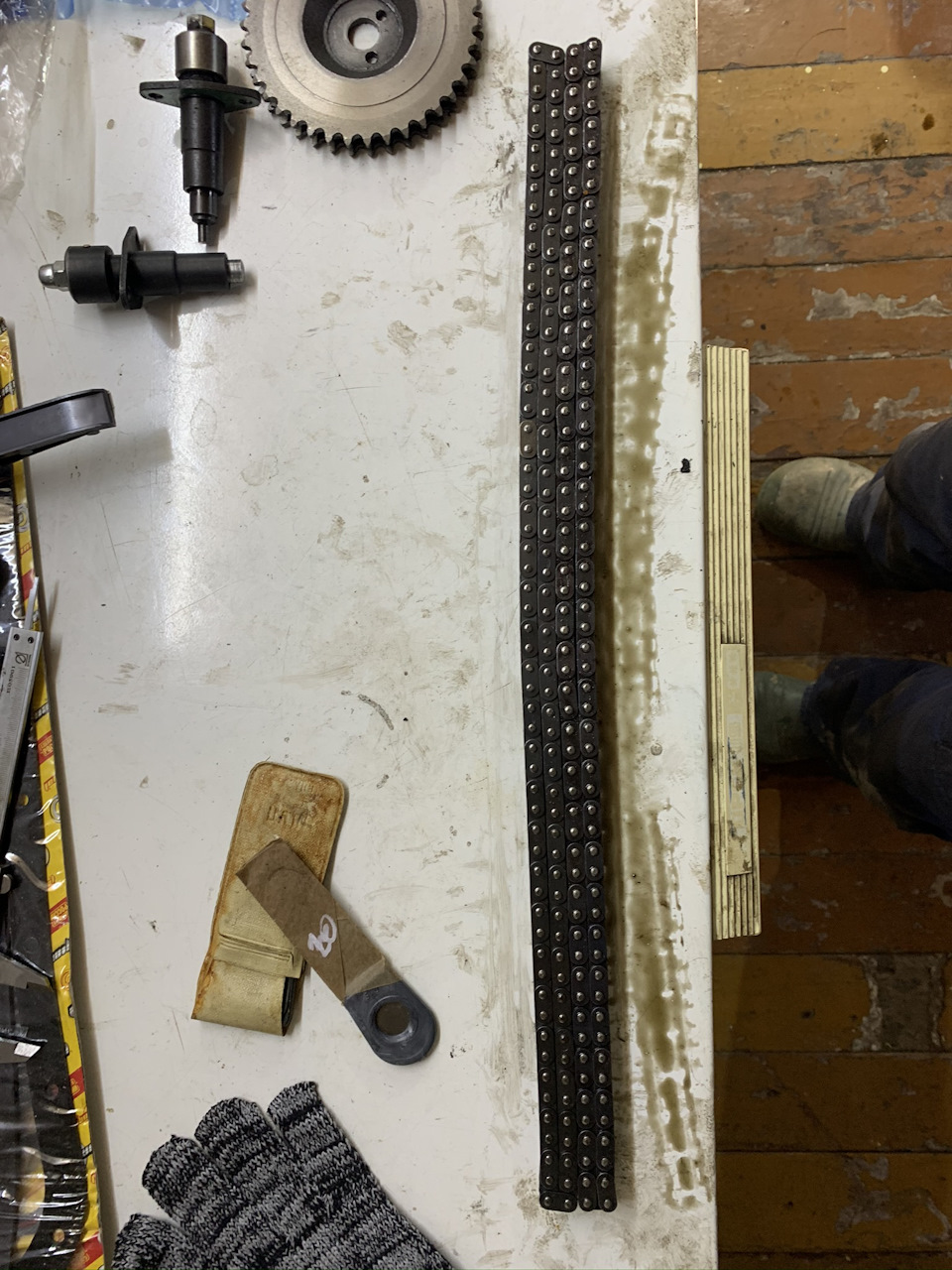

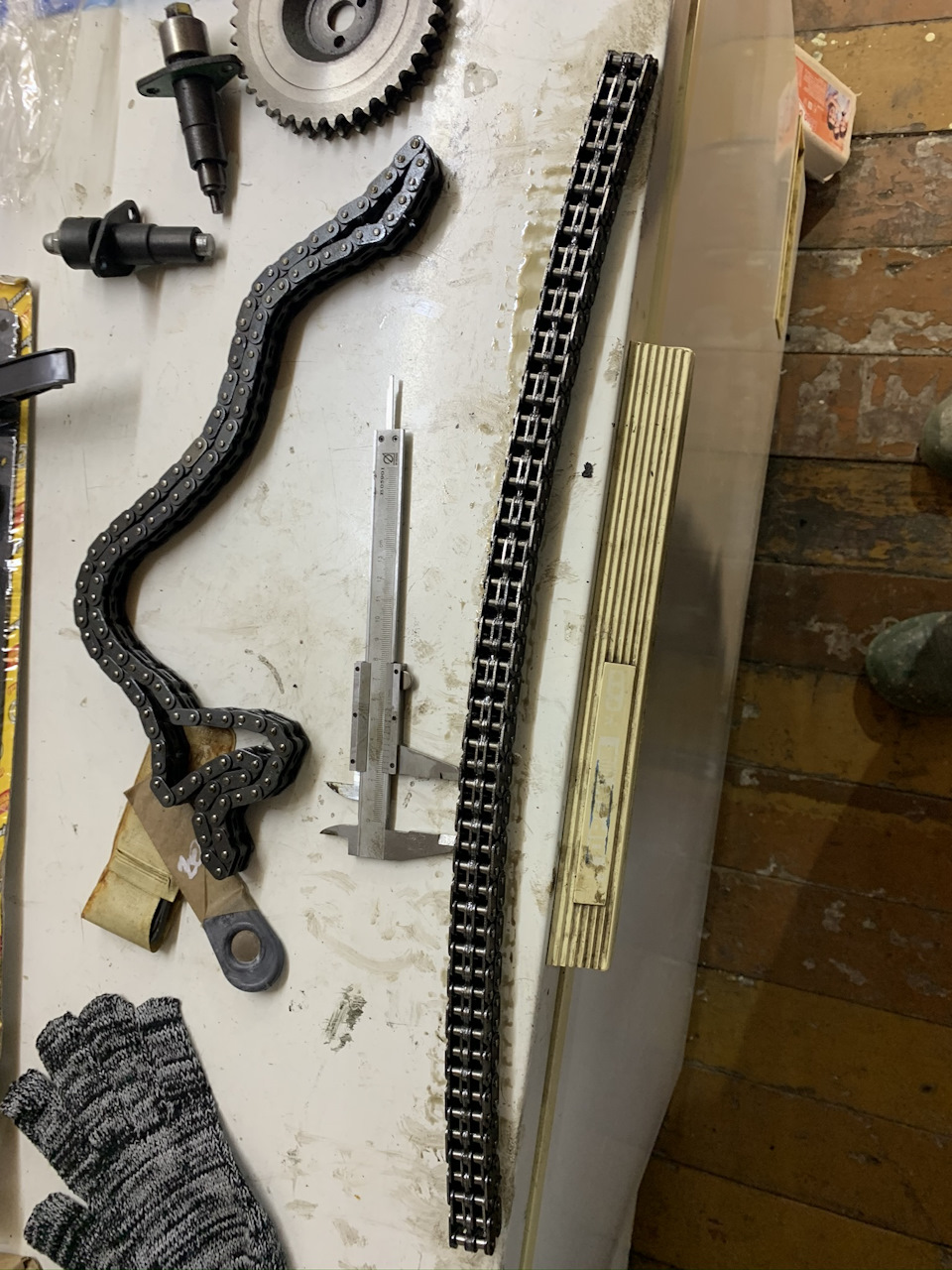

Длина цепи одинакова. Кстати при разборе я не выявил «болтанку» цепи, все было хорошо натянуто.

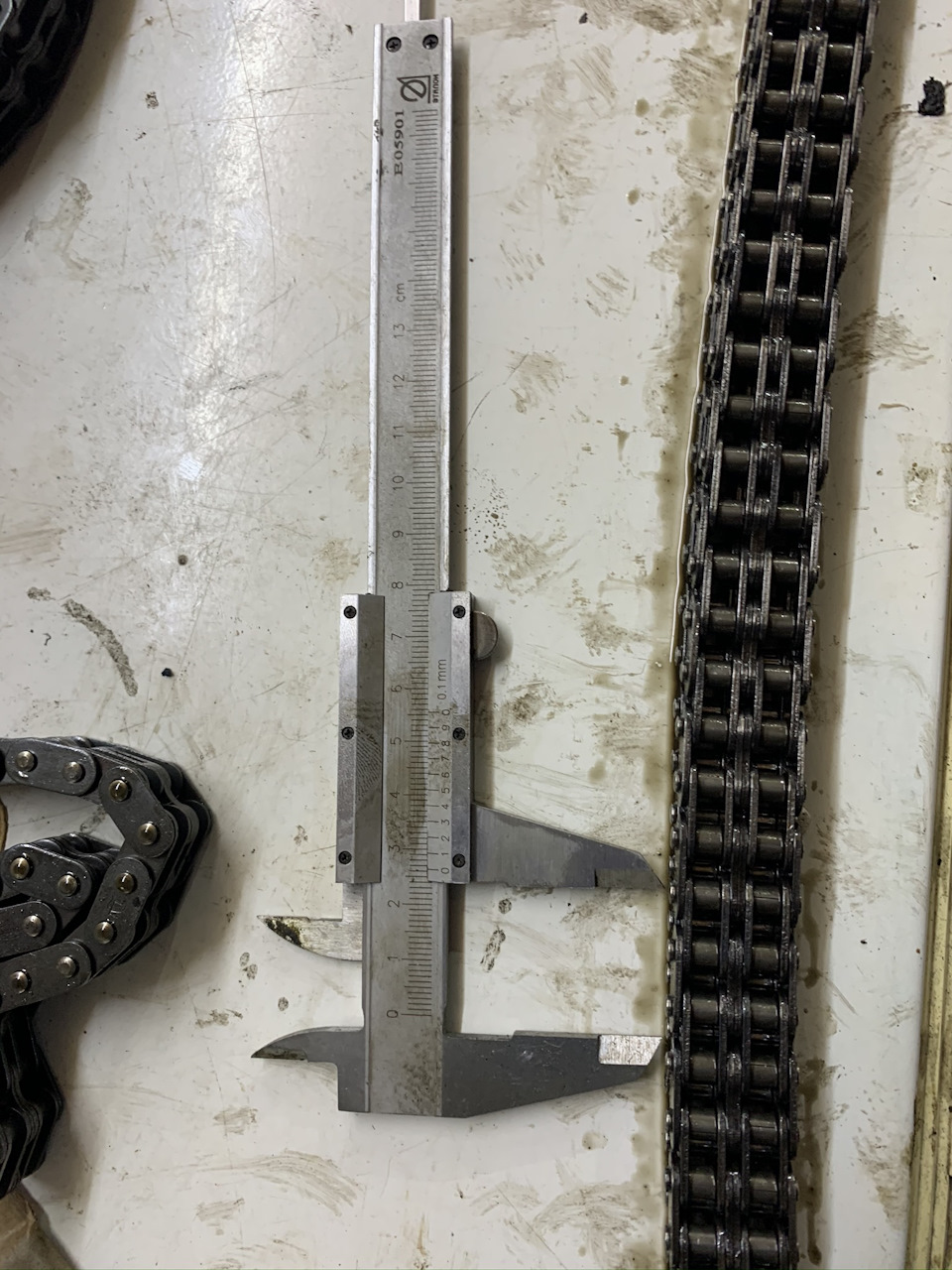

На старой цепи изгиб 26 мм.
Успокоитель не подошел, похоже он от 214 Нивы, хотя номер по заказу от 213. Снятый башмак натяжителя не имеет износа. Есть отметины не более. Оба по 15 мм.
Собираю все взад без особых проблем. Прокладки берем из набора. Натяжитель исай встает элементарно. По факту цепь и натяжка была вполне нормальной. Никаких шумов данная операция не добавила и не убрала. Дальше будем копать в сторону клапанов а пока просто новое умение…
Башмак натяжителя цепи ВАЗ-21213 (БРТ) 21213-1006090-Р — 170
Прокладки двигателя (полный кт.) ВАЗ-21213 Riginal RG21213-1002064-86 — 350
Успокоитель цепи ВАЗ-21213 (ОАО АВТОВАЗ) 21213-1006100-00 — 75
Цепь ВАЗ-2103-06 116 зв. (фирм. упак. LADA) 21030-1006040-82 — 800
Натяжитель ISAI — 1625
Колпачки маслосъемные кт. (8шт.) (фирм. упак. LADA) 21080-1007026-86 — 230
Доставка — 420
Как на ваз 2121 натянуть цепь, замена натяжителя цепи, когда нужно менять
Замена натяжителя цепи ВАЗ 21213, ВАЗ 21214, ВАЗ 2131
Натяжитель цепи — как уже понятно из его названия, он нужен лишь для того чтобы натягивать цепь чтобы она не ослабла во время работы двигателя, так вот со временем данная деталь ломается по разным причинам это происходит, иногда просто от очень больших нагрузок не выдержав данный натяжитель ломается, к примеру держите вы продолжительное время обороты двигателя в красной зоне, тем самым натяжитель не выдерживает и ломается, но так же он может сломаться от того что он не очень прочный, к примеру на рынке на данный момент присутствует очень много данных натяжителей очень плохого качества которые действительно очень быстро выходят из строя и их после этого необходимо будет менять на новый, а о том как это сделать вы и узнаете из данной статьи.
Где находится натяжитель цепи
Он располагается с боковой части двигателя, его можно будет беспрепятственно найти кстати если подойти к автомобилю с правой стороны подкапотного пространства (Отсчёт начинается от задней части автомобиля и до передней), там ещё рядом установлена аккумуляторная батарея и стоит стандартный инжекторный ресивер в виде изогнутых труб (Он белого цвета), так вот когда вы встанете с этой самой правой стороны, разыщите то место которое указано на фото, это и есть тот самый натяжитель.
Когда нужно менять натяжитель цепи
Он меняется только в том случае, если он пришёл в негодность, а как это понять спросите вы? В общём когда натяжитель приходит в негодность, двигатель у автомобиля начинает значительно громко работать, потому что цепь ослабляется и тем самым стоит такой грохот как будто вы завели автомобиль с дизельной системой впрыска, а не с бензиновой, поэтому если вы услышите как что то будет бренчать в двигателе, может так же появиться вибрация и кстати данный стук должен становиться меньше при увеличение оборотов, то есть если на холостом двигатель шумит и цепь бренчит, тогда просто дайте чуть газу и если этот стук будет уходить (Чем выше обороты, тем слабее должен быть стук) то это скорее всего действительно натяжитель, хотя много ещё каких деталей в этом могут быть виноваты но сперва нужно проверить его, так как он снимается очень быстро и проверяется соответственно тоже.
Как заменить натяжитель цепи на ВАЗ 21213-ВАЗ 2131
Автомобили семейства нива являются очень старыми моделями, по моему самые первые автомобили ещё пошли аж в 1977 году если не изменяет память, а на дворе уже новые времена и машина до сих пор выпускается и дорабатывается, так вот натяжители цепи которые устанавливал АвтоВАЗ на свои автомобили в зависимости от года производства могут отличаться между собой, так к примеру где то до 2000 года а то и выше, данные автомобили семейства нива шли с самыми обычными пружинными натяжителями цепи, данные натяжители очень легко снимаются но один их недостаток (А может и преимущество) в том, что они сами не натягиваются то есть их время от времени приходиться натягивать самому, что очень не удобно но это для кого как, потому что на подтяжку натяжителя цепи нужно всего лишь 1-2 минуты!
Теперь разберём новый вид натяжителя который шёл на автомобиле которые выпускались значительно позже, так сказать во время России а не во времена СССР, так вот в новые времена на данные семейство автомобилей устанавливался так называемый гидро-натяжитель натяжитель цепи, весь его плюс заключается в том что его не нужно вам будет постоянно подтягивать, то есть на заводе его поставили, а вы как говориться про него забыли, но не так всё просто, если данный натяжитель вдруг заест либо же с ним ещё что либо случиться, то вам придётся менять его на новый, а о том как заменить данный вид натяжителя цепи вы сегодня и узнаете в данной статье. (Как выглядит гидро-натяжитель цепи, вы кстати можете посмотреть на фото ниже)
Да кстати, если у вас стоит обычный натяжитель ещё старого образца, а выглядит он так как показан на фото, тогда более подробно о том как его заменить данный агрегат читайте в статье, под названием
Снятие натяжителя цепи
1) В самом начале операции отверните при помощи гаечного ключа трубку, которая подсоединяется к самому гидро-натяжителю цепи и после того как данная трубка будет откручена отсоедините её и отведите в сторонку.
2) Затем при помощи гаечного ключа либо же накидной головки с карданным шарниром (Если будет тяжело подлезть), отверните две гайки которые крепят гидро-натяжитель к двигателю автомобиля (Одна из гаек на фото не видна, но когда будете просматривать на автомобиле этот натяжитель, то сразу же поймёте где находиться вторая гайка, так как она находиться рядом) и после чего аккуратно извлеките его из отверстия в котором он находиться.
Установка нового
Установка нового натяжителя происходит в обратном порядке снятию и да кстати после установки, закройте капот и сядьте за руль своего автомобиля, после чего попробуйте завести автомобиль и если тот самый грохот цепи пропадёт, то значит вы всё сделали правильно и гремела цепь именно из-за этого самого натяжителя.
Проверка натяжителя на износ
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Натяжение цепи ваз 21213
Механический натяжитель цепи. Это первая «тюнинговая» деталь, которая должна быть установлена в автомобиле семейства нива. Двигатель 60хх годов прошлого века, с масляным насосом который рассчитан гонять масло на двигателе 1.2л, не превышающим порог оборотов в 4000 об.мин. Что делают конструкторы АвтоТАЗа. Они на маленький бедненький масляный насосик вешают гидронатяжитель цепи и еще чтобы было совсем не скучно 8 гидроопор. Что имеем в результате? Маленького пушного северного зверька, который совсем близко подкрался. В России неплохо получаются танки и ракеты, но все что «конструктора» вносят в конструкцию двигателя фиат, он отторгает.
Несколько вариантов того, с чем я встречался:
Механический натяжитель цепи. Основные производители.
Пилот. Принцип работы – зубчатая рейка. Хороший качественный натяжитель. Старший брат «автопилота». Стабильное качество. Также можно работать без демонтажа из ГБЦ. Главный недостаток – огромный процент подделки на рынке. Данный натяжитель, был первой удачной конструкцией, за него китайцы и схватились. Если Автопилот вообще невозможно найти, то Пилот очень трудно найти «оригинальный». По Питерскому рынку я оцениваю засилие подделок на данный натяжитель в 70%. Работаю с «русмашем» напрямую, поэтому это как «минус» несущественно.
Исай. Принцип работы – часовая пружина. Чтобы не было вопросов и инсинуаций, связался с конструктором напрямую и за 2015г., мы их установили несколько десятков. Основной минус изделия, конструктор выдает за его плюс – нет прецизионных деталей. Когда шток выехал не сильно, все в порядке. Когда цепь изношена и шток выходит за половину, он достаточно сильно «гуляет». Если речь идет о серийном двигателе без «претензий» на тюнинг, это может быть приемлемо. Если двигатель «серьезнее» это недопустимо. Допуск на осевое «гуляние» цепи и звезд в тракте ГРМ всего 0,3мм.
натяжитель цепи Пилот для 21213
Натяжитель цепи. Установка.
При замене гидронатяжителя цепи, и установке механического натяжителя, я обязательно снимаю клапанную крышку, и после «выдергивания» чеки, делаю храповым ключом один целый оборот коленвала. Так можно избежать одного «подленького» момента. Провисшая цепь может выйти из канавок башмака натяжителя и успокоителя цепи, и если этого не заметить и не исправить, то возможны очень неприятные последствия (это касается однорядной цепи). Также в результате первого оборота, выбирается первичный провис цепи и как правило шток выходит сразу ещё на один-два щелчка, относительно первого отстрела.
Регулировку натяжения цепи привода распределительного вала на автомобиле Ваз 2121 и Нива 2131 с карбюраторным двигателем производят в случае ее ослабления, что в свою очередь сопровождается характерным звонким стуком в передней части блока двигателя, либо после ее замены или замены натяжителя цепи. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:
Замена натяжителя цепи ВАЗ 21213, ВАЗ 21214, ВАЗ 2131
Натяжитель цепи — как уже понятно из его названия, он нужен лишь для того чтобы натягивать цепь чтобы она не ослабла во время работы двигателя, так вот со временем данная деталь ломается по разным причинам это происходит, иногда просто от очень больших нагрузок не выдержав данный натяжитель ломается, к примеру держите вы продолжительное время обороты двигателя в красной зоне, тем самым натяжитель не выдерживает и ломается, но так же он может сломаться от того что он не очень прочный, к примеру на рынке на данный момент присутствует очень много данных натяжителей очень плохого качества которые действительно очень быстро выходят из строя и их после этого необходимо будет менять на новый, а о том как это сделать вы и узнаете из данной статьи.
Где находится натяжитель цепи
Он располагается с боковой части двигателя, его можно будет беспрепятственно найти кстати если подойти к автомобилю с правой стороны подкапотного пространства (Отсчёт начинается от задней части автомобиля и до передней), там ещё рядом установлена аккумуляторная батарея и стоит стандартный инжекторный ресивер в виде изогнутых труб (Он белого цвета), так вот когда вы встанете с этой самой правой стороны, разыщите то место которое указано на фото, это и есть тот самый натяжитель.
Когда нужно менять натяжитель цепи
Он меняется только в том случае, если он пришёл в негодность, а как это понять спросите вы? В общём когда натяжитель приходит в негодность, двигатель у автомобиля начинает значительно громко работать, потому что цепь ослабляется и тем самым стоит такой грохот как будто вы завели автомобиль с дизельной системой впрыска, а не с бензиновой, поэтому если вы услышите как что то будет бренчать в двигателе, может так же появиться вибрация и кстати данный стук должен становиться меньше при увеличение оборотов, то есть если на холостом двигатель шумит и цепь бренчит, тогда просто дайте чуть газу и если этот стук будет уходить (Чем выше обороты, тем слабее должен быть стук) то это скорее всего действительно натяжитель, хотя много ещё каких деталей в этом могут быть виноваты но сперва нужно проверить его, так как он снимается очень быстро и проверяется соответственно тоже.
Как заменить натяжитель цепи на ВАЗ 21213-ВАЗ 2131
Автомобили семейства нива являются очень старыми моделями, по моему самые первые автомобили ещё пошли аж в 1977 году если не изменяет память, а на дворе уже новые времена и машина до сих пор выпускается и дорабатывается, так вот натяжители цепи которые устанавливал АвтоВАЗ на свои автомобили в зависимости от года производства могут отличаться между собой, так к примеру где то до 2000 года а то и выше, данные автомобили семейства нива шли с самыми обычными пружинными натяжителями цепи, данные натяжители очень легко снимаются но один их недостаток (А может и преимущество) в том, что они сами не натягиваются то есть их время от времени приходиться натягивать самому, что очень не удобно но это для кого как, потому что на подтяжку натяжителя цепи нужно всего лишь 1-2 минуты!
Теперь разберём новый вид натяжителя который шёл на автомобиле которые выпускались значительно позже, так сказать во время России а не во времена СССР, так вот в новые времена на данные семейство автомобилей устанавливался так называемый гидро-натяжитель натяжитель цепи, весь его плюс заключается в том что его не нужно вам будет постоянно подтягивать, то есть на заводе его поставили, а вы как говориться про него забыли, но не так всё просто, если данный натяжитель вдруг заест либо же с ним ещё что либо случиться, то вам придётся менять его на новый, а о том как заменить данный вид натяжителя цепи вы сегодня и узнаете в данной статье. (Как выглядит гидро-натяжитель цепи, вы кстати можете посмотреть на фото ниже)
Да кстати, если у вас стоит обычный натяжитель ещё старого образца, а выглядит он так как показан на фото, тогда более подробно о том как его заменить данный агрегат читайте в статье, под названием
Снятие натяжителя цепи
1) В самом начале операции отверните при помощи гаечного ключа трубку, которая подсоединяется к самому гидро-натяжителю цепи и после того как данная трубка будет откручена отсоедините её и отведите в сторонку.
2) Затем при помощи гаечного ключа либо же накидной головки с карданным шарниром (Если будет тяжело подлезть), отверните две гайки которые крепят гидро-натяжитель к двигателю автомобиля (Одна из гаек на фото не видна, но когда будете просматривать на автомобиле этот натяжитель, то сразу же поймёте где находиться вторая гайка, так как она находиться рядом) и после чего аккуратно извлеките его из отверстия в котором он находиться.
Установка нового
Установка нового натяжителя происходит в обратном порядке снятию и да кстати после установки, закройте капот и сядьте за руль своего автомобиля, после чего попробуйте завести автомобиль и если тот самый грохот цепи пропадёт, то значит вы всё сделали правильно и гремела цепь именно из-за этого самого натяжителя.
Проверка натяжителя на износ
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Сайт о внедорожниках, SUV, автомобилях повышенной проходимости
Привод распределительного вала карбюраторного двигателя ВАЗ-21213 на автомобиле Лада Нива и привод инжекторного двигателя ВАЗ-21214 на автомобиле Лада 4х4 устроены по той же схеме. Отличие состоит в наличии пружинно-гидравлического натяжителя цепи вместо пружинного. А также в конструкции и способе крепления башмака натяжителя. Ось качания пластмассового башмака находится на месте ограничительного пальца.
Регулировка натяжения цепи привода распределительного вала карбюраторного двигателя ВАЗ-21213 на Лада Нива, наименования, каталожные номера и применяемость деталей привода.
Натяжение цепи привода распределительного вала инжекторного двигателя ВАЗ-21214 на автомобиле Лада 4х4 автоматически поддерживается пружинно-гидравлическим натяжителем. И в эксплуатации специально не регулируется. Ролики и оси роликов цепи привода распределительного вала карбюраторного двигателя ВАЗ-21213 со временем изнашиваются. Вследствие чего цепь удлиняется (вытягивается).
Кроме того, изнашиваются:
— Зубья звездочки распределительного вала.
— Зубья звездочки валика привода масляного насоса.
— И зубья звездочки коленчатого вала.
Суммарный износ всех перечисленных деталей приводит к уменьшению натяжения цепи и к изменению первоначального взаимного углового расположения валов. И как следствие, к изменению фаз газораспределения и начального момента установки зажигания. При этом работа карбюраторного двигателя ВАЗ-21213 ухудшается.
Основным внешним признаком ослабления натяжения цепи является характерный звонкий дребезжащий звук, появляющийся при резком увеличении оборотов коленчатого вала и последующем резком уменьшении.
Для восстановления натяжения цепи в механизме привода распределительного вала и вспомогательных агрегатов карбюраторного двигателя ВАЗ-21213 установлен полуавтоматический плунжерный натяжитель, усилие от которого передается цепи через башмак, снабженный накладкой из специальной износостойкой резины. Для гашения резонансных колебаний цепи служит пластмассовый успокоитель.
Схема привода распределительного вала и вала масляного насоса карбюраторного двигателя ВАЗ-21213 на Лада Нива.
Наименования, каталожные номера и применяемость деталей привода распределительного вала автомобилей Лада Нива и Лада 4х4, ВАЗ-21213, ВАЗ-21214, ВАЗ-21214-10, ВАЗ-21214-20, ВАЗ-2131-01, ВАЗ-2131-41.
Порядок регулировки цепи привода распределительного вала карбюраторного двигателя ВАЗ-21213 на Лада Нива.
Для регулировки потребуются:
— Отвертка с плоским лезвием.
— Ключи «на 8», «на 10», «на 13», «на 17».
— Специальный ключ для проворачивания коленчатого вала или торцовая головка «на 36».
Согласно рекомендации завода-изготовителя восстановить натяжение цепи можно без частичной разборки двигателя. Только ослабив затяжку колпачковой гайки натяжителя и провернув коленчатый вал на несколько оборотов. Натяжение цепи должно восстановиться автоматически.
Однако на практике часто встречается неисправность — заедание плунжера натяжителя в цанговом зажиме. При этом после ослабления колпачковой гайки плунжер не освобождается и цепь не натягивается. Чтобы вы были уверены, что цепь натянута правильно, снимайте крышку головки блока цилиндров для визуального контроля процесса натяжения.
— Снимите крышку головки блока цилиндров.
— Нажимая с небольшим усилием отверткой на ведомую и ведущую ветви цепи, субъективно определите перемещение характеризующее ее натяжение.
— Отверните колпачковую гайку натяжителя примерно на 0,5 оборота. При этом визуально должно быть заметно перемещение башмака натяжителя.
Если перемещения нет, нанесите несколько несильных ударов молотком по колпачковой гайке для освобождения плунжера натяжителя. Если и в этом случае плунжер не освобождается, отверните полностью колпачковую гайку и строньте плунжер через открывшееся отверстие с помощью подходящего металлического стержня и молотка.
— Плавно поверните коленчатый вал на 1-1,5 оборота и остановите его в момент максимального сопротивления вращению. Не допуская отдачи в обратном направлении.
— Затяните колпачковую гайку натяжителя.
— Установите все ранее снятые детали.
— Пустите двигатель и проверьте степень натяжения цепи по издаваемому ею шуму.
Как натянуть цепь грм на ниве 21213
Тема статьи – механический натяжитель цепи нива. Это первая «тюнинговая» деталь, которая должна быть установлена в автомобиле семейства нива. Двигатель 60хх годов прошлого века, с масляным насосом который рассчитан гонять масло на двигателе 1.2л, не превышающим порог оборотов в 4000 об.мин. Что делают конструкторы АвтоТАЗа. Они на маленький бедненький масляный насосик вешают гидронатяжитель цепи и еще чтобы было совсем не скучно 8 гидроопор. Что имеем в результате? Маленького пушного северного зверька, который совсем близко подкрался. В России неплохо получаются танки и ракеты, но все что «конструктора» вносят в конструкцию двигателя фиат, он отторгает.
Автоматический механический натяжитель цепи ISAI
Плохо натянутая цепь начинает вибрировать, создаёт шум и ударные нагрузки на газораспределительный механизм, сокращая срок его службы. Натяжитель ISAI всегда поддерживает цепь в должном состоянии и не требует каких-либо регулировок при эксплуатации автомобиля.
Все модификации натяжителей ISAI механические, отличаются высокой надежностью, большим сроком эксплуатации. Их работа не зависит от давления масла, его температуры и чистоты. Натяжитель «живуч». Даже при поломке пружины ( что маловероятно и за многолетний срок эксплуатаций не было зафиксировано) натяжитель способен выполнять свою функцию — достаточно открутить колпачковую гайку, отверткой подкрутить шток и зафиксировать его, подложив в гайку какой либо фиксатор (комочек бумаги). Выход штока натяжителя ISAI по мере износа цепи происходит плавно, без ступеней. Прорезь под отвертку в штоке предназначена для манипуляций с натяжителем во время ремонта двигателя и позволяет закрутить винт в исходное положение с последующей фиксацией, не снимая натяжитель с головки.
Натяжитель ISAI выпускается в трех модификациях:
Натяжитель может использоваться неоднократно. Исключается такая неудобная операция, как перезарядка гидронатяжителя. Имеют масляный канал для дополнительной смазки цепей и их натяжных устройств, что в целом увеличивает срок службы двигателя. Дополнительный подвод смазки к цепям дает реальную возможность пользоваться плас, как более надежными и бесшумными.
Прорезь под отвертку в штоке предназначена для манипуляций с натяжителем во время ремонта двигателя и позволяет закрутить винт в исходное положение с последующей фиксации не снимая натяжитель с головки.
Натяжитель цепи. Установка.
При замене гидронатяжителя цепи, и установке механического натяжителя, я обязательно снимаю клапанную крышку, и после «выдергивания» чеки, делаю храповым ключом один целый оборот коленвала. Так можно избежать одного «подленького» момента. Провисшая цепь может выйти из канавок башмака натяжителя и успокоителя цепи, и если этого не заметить и не исправить, то возможны очень неприятные последствия (это касается однорядной цепи). Также в результате первого оборота, выбирается первичный провис цепи и как правило шток выходит сразу ещё на один-два щелчка, относительно первого отстрела.
Натяжитель цепи автоматический РУСМАШ (ПИЛОТ) ВАЗ 21214 /Нива/, 2123 /Нива-Шевроле/
Способы оплаты
Доставка по России и за границу
Самовывоз в Москве
ПРИМЕНЯЕМОСТЬ: двигатели ВАЗ 21214 (Нива), 2123 (Нива-Шевроле).
Натяжитель цепи автоматический «РУСМАШ» «ПИЛОТ»
Автоматический натяжитель цепи (АНЦ) «Пилот» предназначен для установки вместо штатного натяжителя цепи на автомобили ВАЗ классического семейства. АНЦ «Пилот» после установки не требует обслуживания и полностью автоматически подтягивает цепь автомобиля по мере её растяжения. Выгодно отличается от аналогов тем, что не требует подвода масляной магистрали, что исключает её перетирание и потерю давления масла. В конструкции отсутствуют плунжерные элементы, что исключает заклинивание натяжителя! Шаг перемещения натяжителя составляет всего 1 мм, что позволяет оптимально отслеживать натяжение цепи. За счёт выверенного усилия натяжения пружины АНЦ «Пилот» практически не изнашивает башмак натяжителя цепи. В результате установки существенно снижается шум двигателя, а также увеличивается ресурс всех узлов ГРМ за счёт правильного натяжения цепи.
Порядок работ по натяжению или замене цепи ГРМ
В процессе эксплуатации автомобиля работающая под большими напряжениями цепь ГРМ постепенно вытягивается. Из-за этого может меняться шаг цепи и на холостом ходу двигатель начинает неустойчиво работать. Появляются плавающие обороты. Возможен даже перескок цепи на несколько звеньев и тогда ДВС начнет глохнуть. Чтобы этого не допустить, специалисты рекомендуют периодически регулировать натяжение цепи. Если же водитель услышал, что гремит цепь ВАЗ 2107 — это верный признак того, что на ВАЗ 2107 натяжение цепи просто необходимо.
Перед тем как приступить к устранению неисправности необходимо убедиться в том, что цепь, звездочки и другие элементы привода не имеют механических повреждений и их можно эксплуатировать дальше. Для этого достаточно снять крышку привода и произвести внешний осмотр деталей.
Как натягивать цепь на ВАЗ 2107 — это можно сделать несколькими способами. Автолюбители выбирают любой из них, исходя из опыта и времени, имеющегося для работы.
Для начала автомобиль необходимо установить на ровном месте и зафиксировать колеса колодками, чтобы он не двигался с места, а также установить рукоятку КПП в положение «нейтрально». Перед началом работы надо приготовить инструмент — ключ на «13» и «36», головки на «8» и «10», плоскогубцы и отвертку. Для обеспечения доступа к цепи требуется снять крышку привода, открутив болты, ее удерживающие.
— немного ослабить натяжитель цепи, находящийся рядом с помпой;
— с помощью специального ключа или головки на «36» провернуть коленвал на два оборота;
— затянуть натяжитель до отказа;
— запустив двигатель, проверить натяжение цепи;
— закрыть крышку привода, хорошо затянув все болты и гайки.
— для этого требуется, кроме крышки привода, снять клапанную крышку с ГБЦ при этом освобождается звездочка распредвала и натяжение цепи можно проверить вручную
— незначительно ослабить натяжитель
— провернуть коленвал на два оборота и затянуть натяжитель полностью
— проверить натяжение цепи вручную, провисаний ни в каких местах быть не должно, цепь должна быть упругой
— установить клапанную крышку и боковую крышку привода
Специалисты знают, что при регулировке натяжения цепи необходимо терпение. Дело в том, что с первого раза нужного результата можно не достичь, мало того, эту процедуру можно проделать несколько раз, пока исчезнет характерный звон в районе привода ГРМ.
Кроме того, необходимо помнить о том, что требуется производить подобные регулировки и после любых ремонтных работ, во время которых производились манипуляции с приводом ГРМ вплоть до снятия цепи.
— вначале надо стравить давление в натяжителе и открутить гайку;
— как только гайка будет ослаблена башмак натяжителя должен отщелкнуться;
— если этого не произойдет, то требуется постучать по натяжителю, наверняка заел плунжер в нем, башмак должен отщелкнуться;
— с помощью ключа сделать два оборота коленвалом, он сам должен остановиться почувствовав самое большое сопротивление;
— ключом зафиксировав коленвал в этом положении, затянуть колпачковую гайку;
— подключив натяжитель и проверив его фиксацию, поставить крышку на место;
— в заключение, запустить двигатель и проверить работоспособность привода.
Поскольку в стандартной комплектации двигателя на машине требуется постоянный контроль привода ГРМ, то можно купить и установить автоматический натяжитель цепи ВАЗ 2107. Большой плюс от установки АНЦ заключается в том, что он не требует подвода масляной магистрали, упрощается общая схема привода. Этот прибор сам следит за натяжением и по мере вытягивания цепи корректирует усилия башмака.
Если при осмотре элементов привода обнаруживаются механические повреждения — сколы, задиры или трещины, то обязательно требуется замена вышедшей из строя запчасти. И, как следствие, снятие или полная замена цепи.
При снятии цепи необходимо помнить о том, что перед началом всех работ звездочки распредвала и коленвала должны быть выставлены по имеющимся меткам на корпусе подшипников и блоке цилиндров. Если есть необходимость в снятии самих звездочек, то штоки валов ни в коем случае нельзя проворачивать, для этого заранее надо нанести метки на них.
Натяжка цепи ВАЗ 2107 занимает порядка получаса времени, однако, если этого не сделать, последствия могут быть самыми плачевными. В статье подробная инструкция с фото.
Замена гидравлического натяжителя цепи на Нивах
Рассекающие отечественные дороги “Нивки” нового образца, известные нам больше, как Шевроле Нива, унаследовали вышеупомянутую болезнь от своего старшего собрата, ВАЗ 21214, который, в свою очередь, теперь гордо называется Lada 4×4. Но не так страшна проблема, как ее описание. Для того, чтобы сохранять силовой агрегат в исправном состоянии, достаточно всегда держать руку на его пульсе: прислушиваться к посторонним звукам, регулярно проводить ТО после 60-100 тыс. километров пробега и не пускать проблему на самотек.
Спасибо за подписку!
Если путем замены одного гидронатяжителя на новый решить проблему посторонних шумов не удалось — можно решиться на установку устройства механического образца. Зайдя на автомобильные форумы по ВАЗ 21214, можно удивиться, как люди практически в один голос отдают свое предпочтение механике. Очень популярный в народных массах механический нятяжитель серии “Пилот”. Но это не значит, что вам надо брать обязательно именно его, среди механики есть очень много достойных предложений, да и стоят они не так уж и дорого. Чтобы удлинить изделие для Шевроле Нива — достаточно просто наварить дополнительную втулку на плунжер.
Механический натяжитель цепи
Обращаем ваше внимание, что простая замена отработанного гидронатяжителя ВАЗ 21214 на новый — не есть правильный выход из сложившейся ситуации. Как минимум, необходимо поменять цепь ГРМ, которая явно находится в критическом состоянии, одноразовые резиновые уплотнительные прокладки в виде колечек и сальники. И, если замена такого простого устройства, как гидронатяжитель, не представляет особых проблем на ВАЗ 21214, то что касается цепи ГРМ — это уже повод для отдельной статьи.
Содержание:
Общая информация
Давно известно, что качество деталей автомобилей, выпускаемых на заводе АвтоВАЗа, не отличается высоким уровнем качества. И детали ГРМ не исключение. Цепь приходиться постоянно подтягивать, практически каждую тысячу пробега. Избавиться от этой проблемы поможет гидронатяжитель цепи. Именно об этом устройстве мы и поговорим в этой статье. Подробно остановимся на схемы работы и замене устройства.
Схема работы
На рисунке ниже показана схема работы пружинно-гидравлического натяжителя цепи автомобиля ваз 21214. 1 – звезда распределительного вала; 2 – цепь газораспределительного механизма (ГРМ); 3 – успокоитель цепи; 4 – звезда привода вспомогательных устройств; 5 – звезда коленчатого вала; 6 – «башмак» натяжителя; 7 – гидравлический натяжитель цепи; 8 – штуцер магистрали; 9 – магистраль масляная; 10 – переходной штуцер; 11 – датчик давления масла (аварийный).
Замена гидронатяжителя цепи привода
Подробная инструкция с фото по замене гидронатяжителя цепи: Гидравлический натяжитель находится под патрубками охлаждения в передней части головки блока цилиндров.
Используя ключ «на 10», имеющий пять граней, откручиваем штуцер трубки, который подводит масло к гидронатяжителю.достаем трубку.
Что нужно для работ?
Внутреннее строение натяжителя
Цепь на Нива Chevrolet изнашивает механизм ГРМ посильнее, чем ремень, потому придется поменять и звездочки. Старенькые шестерни будут неравномерно изнашивать новейшую цепь, что приведет к проскакиванию и разрыву. Естественно, это тяжкий механический труд. Но подмена цепи проводится довольно изредка, потому можно заодно поменять сальники и прокладки, также все сопутствующие изношенные детали.
Сначала нужно приобрести новейшую цепь газораспределительного механизма (ГРМ) для Нива Шевроле. Чтобы убедиться в ее качестве, положите деталь плашмя и подержите на весу. Если концы провиснут больше чем на 1 см или провисание будет неодинаковым, от покупки лучше отказаться – скорее всего, цепь уже поработала.
Предлагаем вам ознакомиться с подробной инструкцией:
Этот звук похож напоминает работающий дизельный двигатель и возникает при холодном запуске. Натяжитель расположен под капотом, со стороны пассажира. Найти его можно под охладительными патрубками, перед блоком цилиндров. Натяжитель имеет форму цилиндра, который закручивается сверху крышкой, с отверстием для подачи масла.
Без этого устройства не будет выполняться работа двигателя. Со временем вращающие детали ослабляются и растягиваются, и даже могут ломаться.
Цепь ГРМ изнашивается, и это естественно, только нужно вовремя исправлять ситуацию. Непригодная цепь газоразделяющего механизма лишает вас возможности управлять нормально функционирующем средством передвижения. Отдых на Чёрном море. Поиск золота, поиск кладов.
Завинчивается двумя крепежными гайками.
Вставляется трубка и закрепляется. Неправильно произвести замену попросту невозможно. Расположено устройство с пассажирской стороны под капотом автомобиля.
НИВА ШЕВРОЛЕ замена гидронатежителя цепи грм на пилот
Открыв капот необходимо найти охладительные патрубки в области передка головки блока цилиндров, под ними и располагается собственно гидронатяжитель. Фото устройства, которое устанавливается на Ниве Шевроле, расположено ниже. Месторасположение детали в авто Составляющие и принцип действия гидронатяжителя Как видно на фото, устройство имеет цилиндрическую форму, снаружи закручивается крышкой с маленьким отверстием, через которое поступает масло. Внутри устройства находится маленький шарик и пружинка, что обеспечивает свободное поступление масла в одном направлении и не выпусканию его в обратном.
Замена гидронатяжителя цепи на Ниве и Chevrolet Niva
Как минимум, необходимо поменять цепь ГРМ, которая явно находится в критическом состоянии, одноразовые резиновые уплотнительные прокладки в виде колечек и сальники. И, если замена такого простого устройства, как гидронатяжитель, не представляет особых проблем на ВАЗто что касается цепи ГРМ — это уже повод для отдельной статьи.
Если они совпали то работу можно считать завершённой Важно чтобы метки совпадали как можно точнее, так как от этого будет зависеть правильность и стабильность работы двигателя. Успокоитель Еще одним немаловажным элементом в этой системе является успокоитель цепи Нива Шевроле, который предотвращает появления эффекта резонанса.
Данная система состоит из следующих элементов: В случае если он повредился или износился то появляются колебания, которые могут привести к тому что перескочит цепь и тем самым повредит мотор. Замена Для замены понадобится торцевой ключ на десять и отвертка. Когда инструмент готов, проделываем следующие этапы: Открыв капот необходимо регулировка натяжителя цепи нива шевроле охладительные патрубки в области передка головки блока цилиндров, под ними и располагается собственно гидронатяжитель.
Фото устройства, которое устанавливается на Ниве Шевроле, расположено ниже. Как производится замена Если обнаружено растяжение цепи и принято решение замены только гидронатяжителя, то это неверное предположение.
Необходимо произвести замену всех деталей: Замена проделывается в следующей последовательности, с использованием всего необходимого инструмента: Трубка предназначена для подведения масла к гидронатяжителю. Ослабив штуцер, извлекается трубка и отводится вверх, чтобы не мешала дальнейшей работе. Устройство готово к извлечению из посадочного места.
