Daewoo Matiz Red «angry birds» › Бортжурнал › Переключатель дворников.

Как включаются дворники на матизе. c97016u 100. Как включаются дворники на матизе фото. Как включаются дворники на матизе-c97016u 100. картинка Как включаются дворники на матизе. картинка c97016u 100. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин «Мир матизов». С замудренными нумерациями я наконец то нашел этот «Модуль 12».

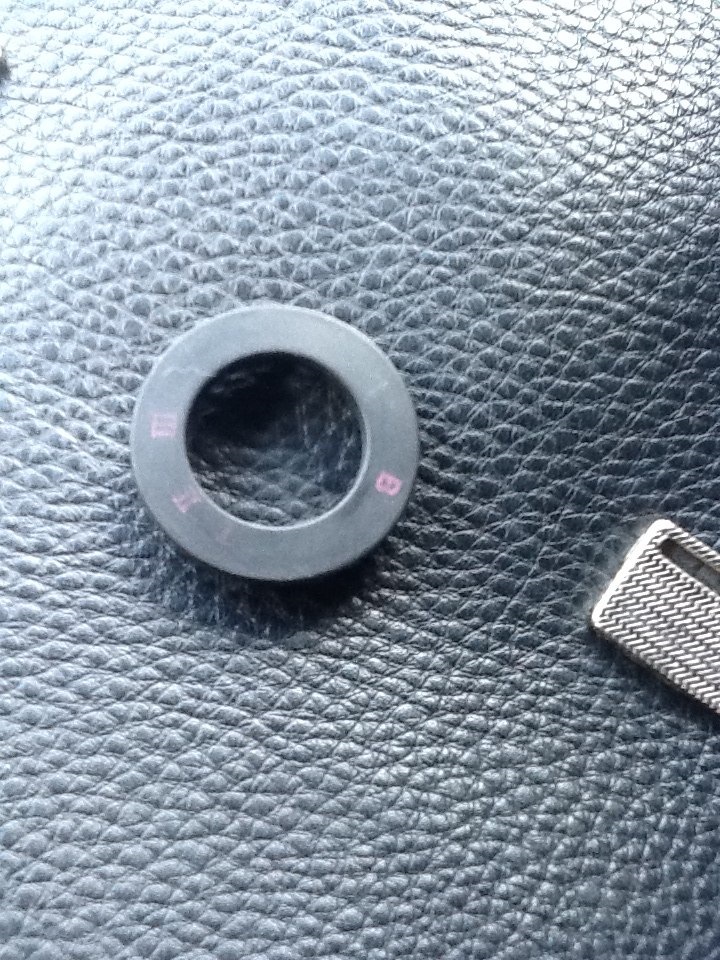

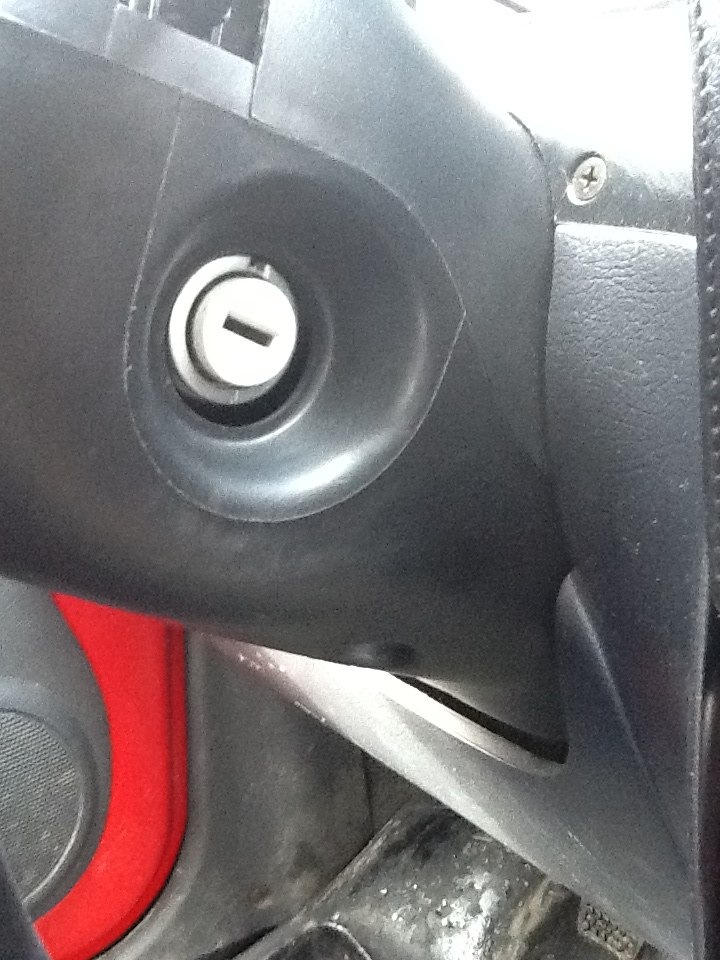

Заранее разобрал «Горло»(5 саморезов и фиксаторы(2 спереди за рулем, 2 сбоку за дырками переключателей) + снятие кольца с замка зажигания(тупо вытягивается отверткой)).

Как включаются дворники на матизе. 354de68s 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-354de68s 960. картинка Как включаются дворники на матизе. картинка 354de68s 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Как включаются дворники на матизе. 7d4de68s 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-7d4de68s 960. картинка Как включаются дворники на матизе. картинка 7d4de68s 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Как включаются дворники на матизе. ed4de68s 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-ed4de68s 960. картинка Как включаются дворники на матизе. картинка ed4de68s 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

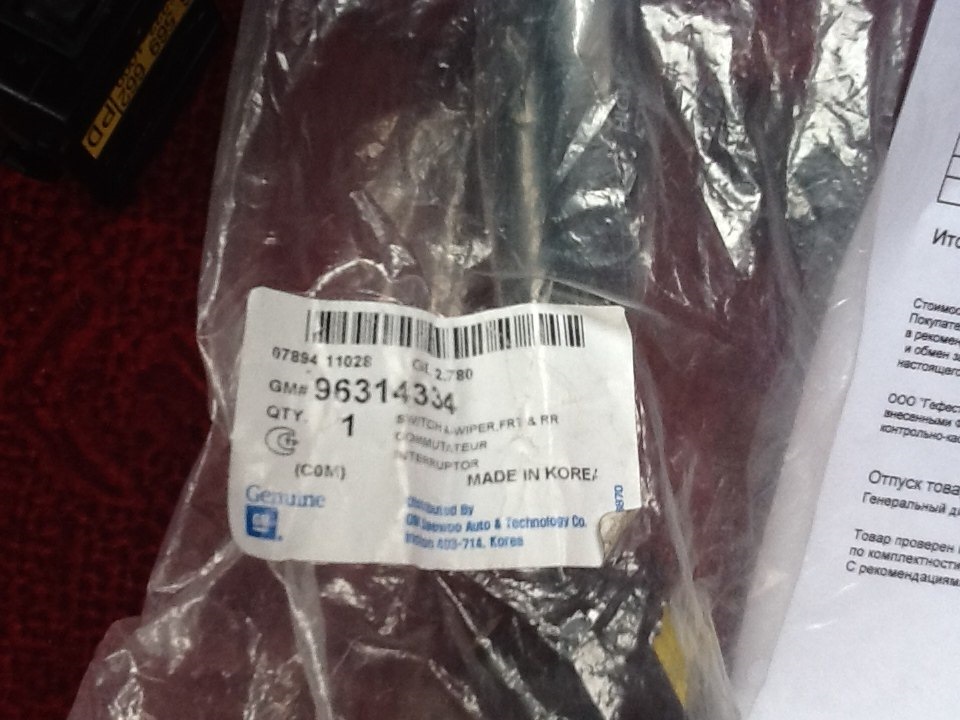

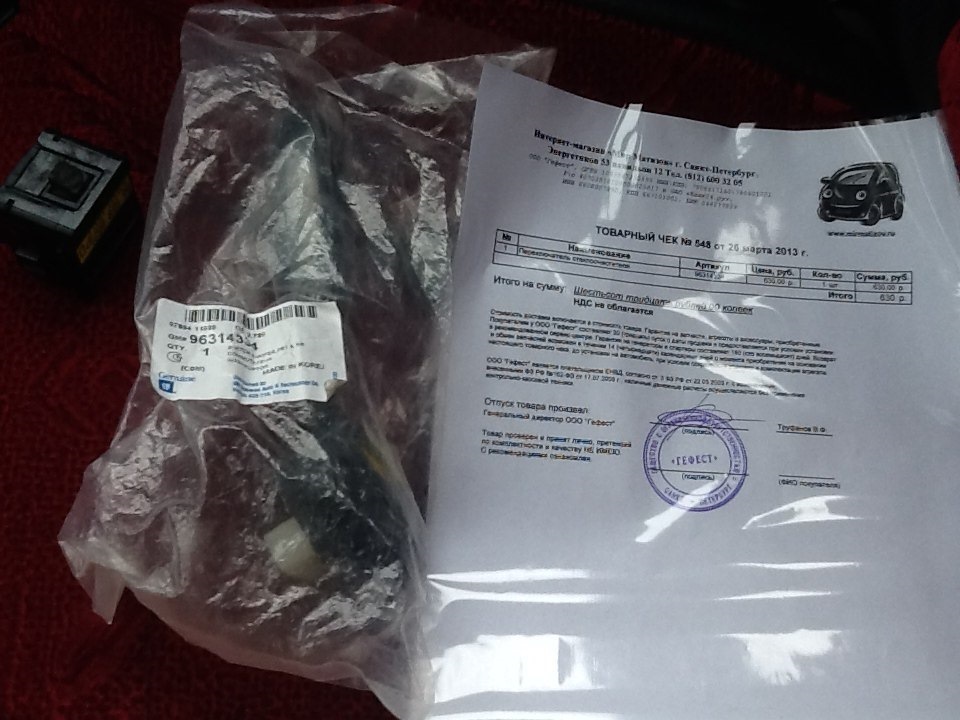

Пришел… Вроде подобрали что надо(для комплектации МХ с прерывателем и задним дворником).630 руб.
Радостный пошел подключать. Смутило только то что был один лишний «язычок» под которое было место, но контакта на нее не было… Думал и так подойдет…

Как включаются дворники на матизе. bd4de68s 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-bd4de68s 960. картинка Как включаются дворники на матизе. картинка bd4de68s 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Как включаются дворники на матизе. 6d4de68s 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-6d4de68s 960. картинка Как включаются дворники на матизе. картинка 6d4de68s 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Как включаются дворники на матизе. a54de68s 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-a54de68s 960. картинка Как включаются дворники на матизе. картинка a54de68s 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Подключил. Первый режим(прерывистый) работает, но перерыв примерно 0,3-0,4 сек. остальные режимы не работают… задний дворник работает, брызгалки работают.

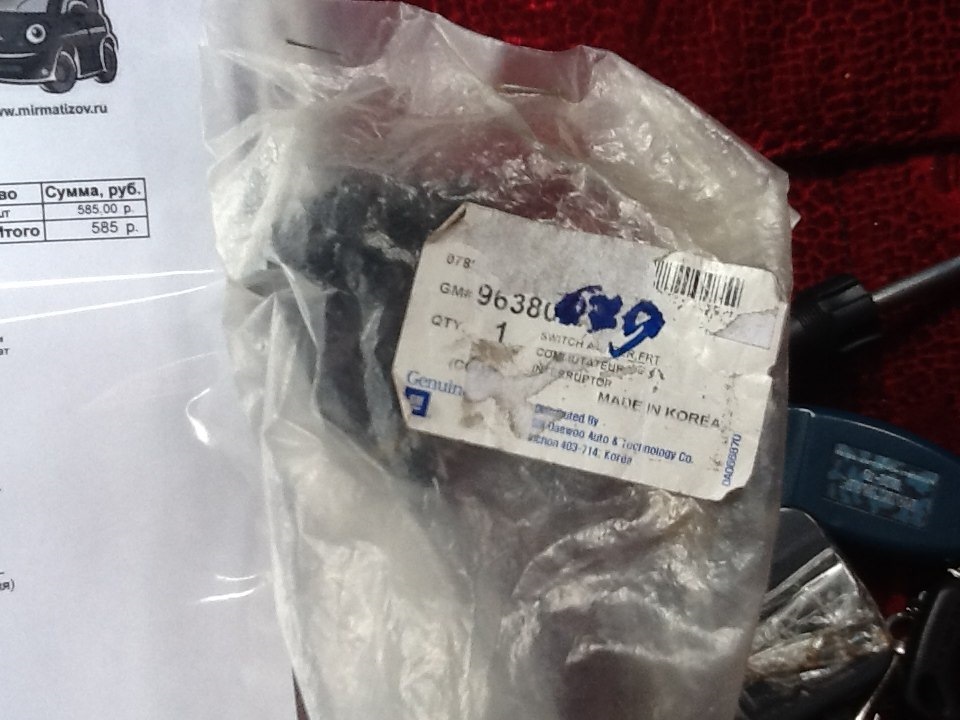

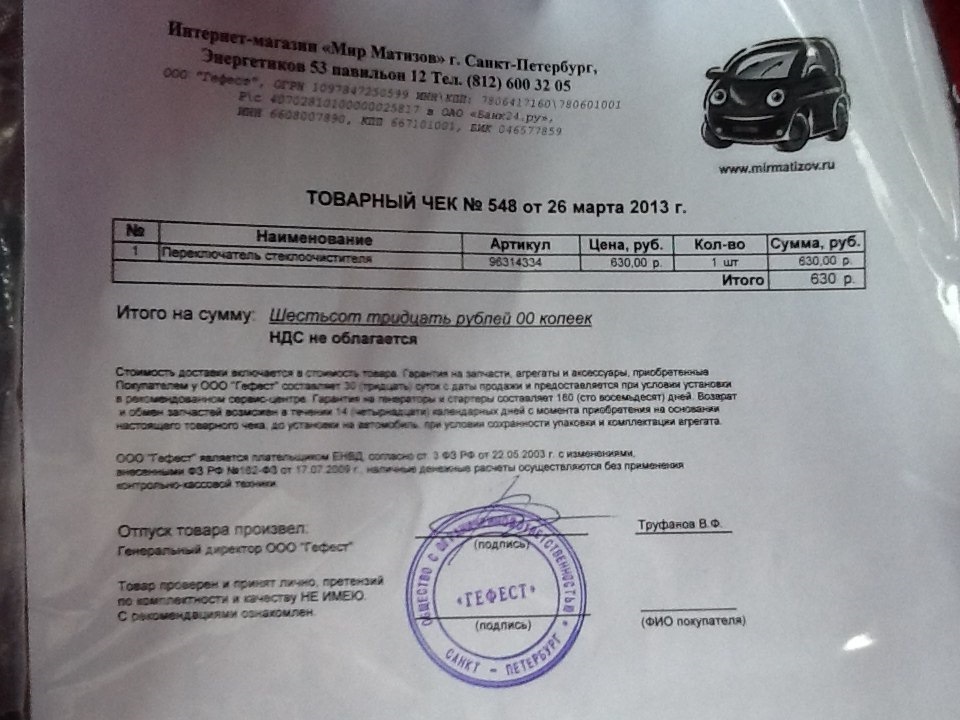

Пошел поменял на другой… Вроде на комплектацию «S».585 руб.

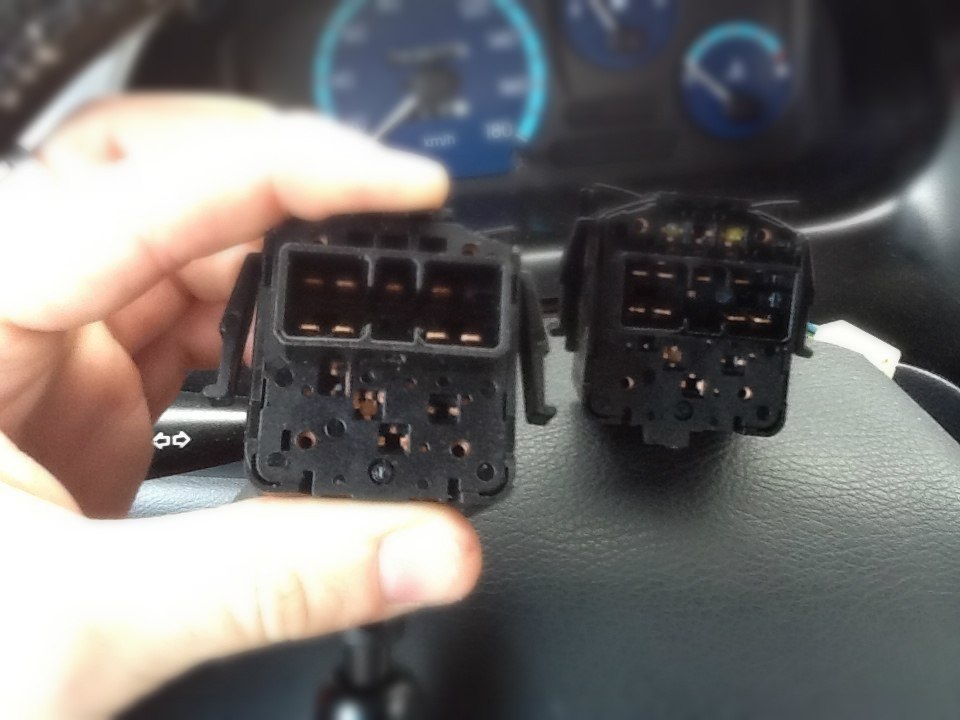

Сразу же дав им для примера свой и объяснив про «язычок» они сказали точно подойдет! Я не вскрывая пошел еще раз пробовать:

Как включаются дворники на матизе. 54de68s 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-54de68s 960. картинка Как включаются дворники на матизе. картинка 54de68s 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Как включаются дворники на матизе. b54de68s 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-b54de68s 960. картинка Как включаются дворники на матизе. картинка b54de68s 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Как включаются дворники на матизе. 9d4de68s 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-9d4de68s 960. картинка Как включаются дворники на матизе. картинка 9d4de68s 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Проверяю. Вроде все работает. ага… Пытаюсь включить задний дворник: не падает включатель… Жму посильнее — нет. Потом замечаю что по рисунку его нет! Бегу обратно и выкладываю. Ну они сказали что в магазине тока эти. Езжай в наш сервис, там есть перевертыш с твоей комплектацией, там же и директор.

Доехал(минута езды от магазина). зашел, забавный директор, который еще видео выкладывает на сайте с инструкциями))) в живую еще забавнее)) он не долго думая пошел и снял с перевертыша. И все подошло! только он б/у. И от этого разьезжанный и затертый… он сказал т.к. бу отдам за пол цены. вернул половину.
Картина: приезжает парень, забирает переключатель + еще денег сверху)))
заодно он сразу пару советов дал.

Как включаются дворники на матизе. 394de68s 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-394de68s 960. картинка Как включаются дворники на матизе. картинка 394de68s 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Поехал обратно в магазин и купил лампочку… Мата было много пока снимал, столько же пока ставил(руки все ободраны) с моими лапами только туда и лазить. За одно хотел купить давнишнюю болезнь задний уплотнитель дворника с пипкой для шланга. Пипка сломанная у меня, и поэтому брызгает напрямую струей вверх))) выглядит забавно… Но его не было. ее я заказал на экзисте сегодня.

в итоге:
300р переключатель.
120 лампочка.
Куча новых слов которые я забыл записать как хотел ранее(((
Ненужная лампочка и блок дома…

Источник

Daewoo Matiz Вжик-Мобиль › Бортжурнал › Прерывистая работа дворников

Как включаются дворники на матизе. 1aa9c4cs 100. Как включаются дворники на матизе фото. Как включаются дворники на матизе-1aa9c4cs 100. картинка Как включаются дворники на матизе. картинка 1aa9c4cs 100. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Доброго всем дня товарищи! Хочу поделится счастьем 😊решился я всетаки вчерась сделать на своем вжике нормальную работу дворников, как все знают она у нас не то что плоха (всего два режима) но даже очень плоха, начитался я значит мануалов по этой теме прикупил все необходимое👍! Вам понадобится :
1) 6ти контактную реле с паузой… 54.3777(брал в обычном магазине вазовских запчастей) для стеклоочестителя и фишка для нее же
2)пару мотков провода разного цвета т.к. Фишки для реле не нашел (в будущем еще пригодится) (я брал 2.5 квадрата)
3)10 штук клемм разного размера.
4)изолента
5)плоскогубцы и обжымы уже были, покупать не пришлось 😊
6)тестер (игольчатый) искать «+»проводки
7)термоусадка (пакетик разных диаметров взял а Оби) но можно и изолентой обойтись.
8)зажигалка (для прикурить, кто курит и) для термоусадки😊
9)и сам переключатель трехпозиционный 96314334
10)желание и немного ровные руки😊
ПОЕХАЛИ. Часть фото будет не моя, делал по схемам Вот этих товарищей 😊👍 www.drive2.ru/l/288230376152103994/ и www.drive2.ru/l/6048250/ они похожи но во втором описании расписана схема (по
цветам) как куда чего подключать (если ты не гуру в чтении схем 😂)ну так вот. Продолжим! Для начала нам надо разобрать рулевую колонку, откручиваем снизу 4 самореза и 1 винтик по центру который и держит весь кожух на рулевой колонке.Далее нашему взору видны все органы управления дворниками ( с одной сороны)и поворотниками (с другой), (КСТАТИ ЕСЛИ КОМУ ТО НАДО БУДЕТ В БУДУЩЕМ «+»)на заведенном авто)ОТ ЗАМКА ЗАЖИГАНИЯ(для реле контакта 85) ТО ЭТО КРАСНЫЙ ПРОВОД С ЖЕЛТОЙ ПОЛОСОЙ (в проводке замка зажигания)) нам нужен правый переключатель и его фишка, отсоеденяем фишку и вытаскиваем переключатель нажав на два ушка по сторонам переключателя, все он у вас в руках, а фишка висит свободно. ДАЛЬШЕ идем отключаем АКБ можно и раньше отключить, не столь важно. ТЕПЕРЬ самое основное это нужно перекинуть некоторые контакты местами на фишке! Было вот так

Как включаются дворники на матизе. 9c363aas 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-9c363aas 960. картинка Как включаются дворники на матизе. картинка 9c363aas 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Контакты 5(зеленый с черной полосой) и 6 (синий) надо поменять местами, далее 8 (фиолетовый) переносим на один в право в 9ое окошечко, а 7( коричневый) переносим в освободившееся 8ое и у нас в этом ряду остается одно свободное окошко это 7мь, вот в него мы вставляем контакт

Как включаются дворники на матизе. 2a4e3aas 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-2a4e3aas 960. картинка Как включаются дворники на матизе. картинка 2a4e3aas 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

(от него провод пойдет на контакт реле «J»(контакт я брал обычную маму маленькую и с одной стороны там решеточка (на самом контакте)когда возьмете его в руки поймете, вот эту решеточку я выломал чтобы клемма держалась в фишке. И СНОВА КСТАТИ!ЧТОБЫ ВЫТАЩИТЬ КЛЕММЫ ИЗ ФИШКИ, НУЖНО ЧЕМ ТО ОСТРЫМ ОТОГНУТЬ УСИК, УДЕРЖИВАЮЩИЙ КОНТАКТ И ПОТЯНУТЬ НА СЕБЯ ПРОВОДОК (все легко и не принужденно) когда все проводки на своих местах, берем фишку от реле (щас объясню как сделать если нет фишки на реле — как в моем случае, я сделал 5 проводков длинной см20 и один длинной см 40, 5 концов обжал клеммами «мама»и надел термоусадку для успокоения, а 1 из 5ти со второй стороны обжал клеммой «ушко» для подключения к массе (кузову) авто) на фишке реле уже отходит 5 контактов на контакт 31 мы вешаем клемму «ушко «и прикручиваем его к массе (кузову) авто, я прикрутил под ближайший саморез, под торпедой, дальше берем проводок который шел в разъем фишки 6 (он ус нас уже должен стоять ф фишке переключателя) с другой его стороны тоже цепляем маленькую клемму «мама»и вставляем в разъем на реле «J» дальше берем провод от контакта реле 86 и подключаем его к красному проводу с желтой полосой (в фишки их два и они оба рядом нам надо тот, что идет под 4 номером в фишке

Как включаются дворники на матизе. 2d4e3aas 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-2d4e3aas 960. картинка Как включаются дворники на матизе. картинка 2d4e3aas 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

подключать можно двумя способами 1)зачистить кусочек провода и прикрутить туда провод от фишки и обмотать изолентой или как сделал я… 2) купил в магазине «чип и дип » специальные разъемы для подключения к проводке, не портя ее

Как включаются дворники на матизе. 102e3aas 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-102e3aas 960. картинка Как включаются дворники на матизе. картинка 102e3aas 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

далее берем 15 контакт реле и тем же способом врезаем его в 8(коричневый) провод фишки

Как включаются дворники на матизе. 3e6e3aas 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-3e6e3aas 960. картинка Как включаются дворники на матизе. картинка 3e6e3aas 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

31 контакт у нас уже обжат «ушком «его прикручиваем к массе.Далее берем синий провод 5 (бывший 6ть) и режем его безжалостно на пополам 😂где то см10-15 от фишки (для варианта без фишки реле — обжимаем оба конца так же «мамами» и цепляем на контакты «S» и «31b» тот синий который идет со стороны фишки переключателя на контакт «S», а тот, что от жгута проводов на контакт 31b) если подключение идет через фишку реле, то просто на провод фишки вешаем клемму «папа» на провод синий «маму» и порядок подключения «S» и «31b» такой же, можно не через клеммы «мама » и «папа»а через клемму которой уже были подключены коричневый и красный с желтой полосой провода, просто оба до упора заталкивает чтобы за клемму провод не торчал и не короткую чего нибудь)

Как включаются дворники на матизе. 1c613aas 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-1c613aas 960. картинка Как включаются дворники на матизе. картинка 1c613aas 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

и еще вот схема подключения для опытных электриков 😊

Как включаются дворники на матизе. 8e613aas 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-8e613aas 960. картинка Как включаются дворники на матизе. картинка 8e613aas 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Источник

Daewoo Matiz Спелая вишня (74U) Митяй › Бортжурнал › Дворники, замена на 3х позиционный переключатель, реле с паузой

Как включаются дворники на матизе. 6f597c04k1b9 100. Как включаются дворники на матизе фото. Как включаются дворники на матизе-6f597c04k1b9 100. картинка Как включаются дворники на матизе. картинка 6f597c04k1b9 100. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Как включаются дворники на матизе. QgAAAgLiYOA 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-QgAAAgLiYOA 960. картинка Как включаются дворники на матизе. картинка QgAAAgLiYOA 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Дворники управлялись переключателем имеющим всего 2 положения: медленный и быстрый режим. Очень не удобно постоянно щелкать переключателем при не сильном дожде. Купил 3-х позиционный переключатель (96314334)

Как включаются дворники на матизе. V0AAAgDiYOA 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-V0AAAgDiYOA 960. картинка Как включаются дворники на матизе. картинка V0AAAgDiYOA 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

И реле для регулировки паузы первого положения переключателя и для взмахивания 3 раза дворниками во время омывания стекл. Я взял реле 411.3777.

Ниже фото подключения и схема.
Обязательно отключите аккумулятор! Коротко о подключении:

Снимаем подрулевой кожух. Снимаем переключатель и отсоединяем колоду. На ней, как показано на картинке, переставляем контакты.
Теперь от 7 контакта кидаем новый провод на J в реле.
6 провод (синий), только его РАЗРЕЗАЕМ. Провод от колоды до реле на S. А оставшийся хвост на 31В
Далее НЕ разрезая, аккуратно снимаем изоляцию и соединяем проводок от реле и изолируем, а именно:
4 провод (красный с желтой полоской) на 86 и
8 (коричневый) на 15, всё колода переключателя готова!
Осталось 31 контакт реле кинуть на ближайший болт (питание реле на — «масса»). Ну вот, собираем все обратно.

Как включаются дворники на матизе. TwAAAgLiYOA 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-TwAAAgLiYOA 960. картинка Как включаются дворники на матизе. картинка TwAAAgLiYOA 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Как включаются дворники на матизе. R4AAAgLiYOA 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-R4AAAgLiYOA 960. картинка Как включаются дворники на матизе. картинка R4AAAgLiYOA 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Как включаются дворники на матизе. jYAAAgLiYOA 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-jYAAAgLiYOA 960. картинка Как включаются дворники на матизе. картинка jYAAAgLiYOA 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Как включаются дворники на матизе. AYAAAgLiYOA 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-AYAAAgLiYOA 960. картинка Как включаются дворники на матизе. картинка AYAAAgLiYOA 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Теперь мы можем взмахнуть дворником один раз (не фиксируя первого положения переключателя), регулировать паузы (далее из инструкции к реле).
2.1 Установите переключатель режимов стеклоочистителя в положение «Прерывистый режим» — установится стандартная пауза работы стеклоочистителя (примерно 5 секунд между взмахами щёток).
2.2 Для изменения паузы переведите переключатель в положение «Выключено» и, выдержав требуемую паузу, переведите в положение «Прерывистый режим». Установится новое значение паузы. Диапазон изменения паузы от 0,5 до 45 секунд.
3 Другие режимы
3.1 Ход щёток при подаче воды начинается с задержкой в 0,5 секунды (позволяет накопить достаточное количество воды на лобовом стекле до первого взмаха щёток).
3.2 После подачи воды щётки делают три взмаха.

Источник

Daewoo Matiz › Бортжурнал › Замена переключателя стеклоочестителя

Как включаются дворники на матизе. 3ebc298s 100. Как включаются дворники на матизе фото. Как включаются дворники на матизе-3ebc298s 100. картинка Как включаются дворники на матизе. картинка 3ebc298s 100. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

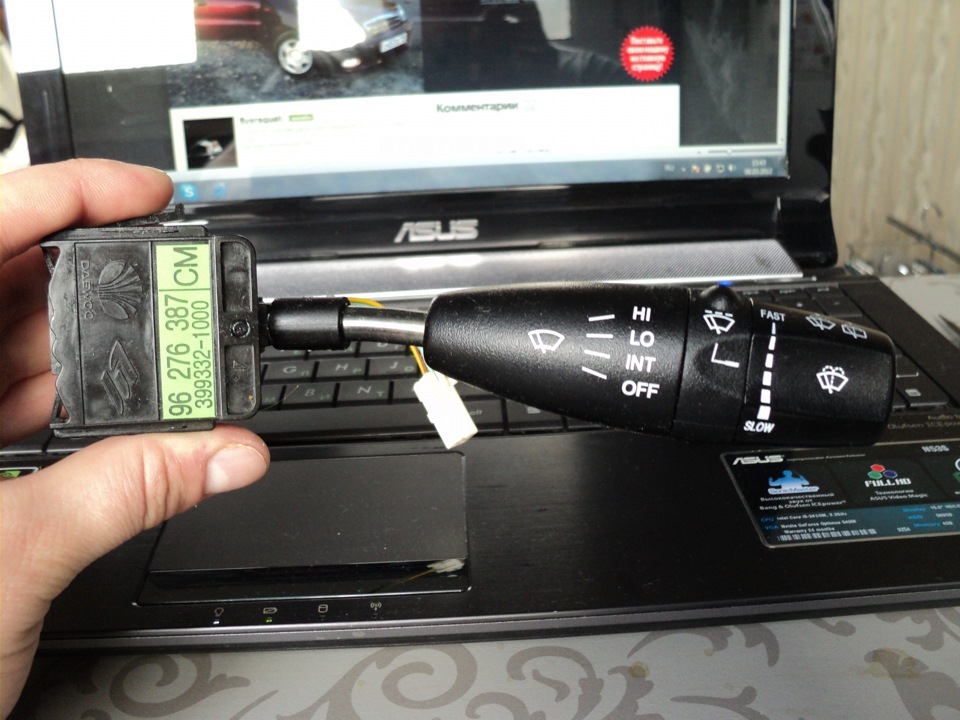

Итак, получил я заказанный правый подрулевой переключатель от Ланоса:
962 763 87.

Как включаются дворники на матизе. 6b1c134s 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-6b1c134s 960. картинка Как включаются дворники на матизе. картинка 6b1c134s 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

В нём уже есть прерывестый режим, и до кучи он уже с регулировкой колёсиком. Можно было пойти по пути наименьшего сопративления, и поставить переключатель от беста, дополнив реле с регулируемой паузой, но хотелось сделать совсем удобно, т.к. на Моте ездит жена, а тут главное чтоб проще было пользоваться и удобнее 🙂 Кроме самого переключателя приобрёл реле стеклоочестителя от ВАЗов: 526.3747-03.

Как включаются дворники на матизе. 54a1384s 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-54a1384s 960. картинка Как включаются дворники на матизе. картинка 54a1384s 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Как включаются дворники на матизе. 4a1384s 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-4a1384s 960. картинка Как включаются дворники на матизе. картинка 4a1384s 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Как включаются дворники на матизе. a4a1384s 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-a4a1384s 960. картинка Как включаются дворники на матизе. картинка a4a1384s 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Единственное у меня не совпали цвета. Точнее 6 и 5 провода у меня одинаковый абсолютно. Но перекидывать АБСОЛЮТНО так же.

В 7 гнездо вставляем проводок с маленькой «мамой», другой конец пойдёт на реле.

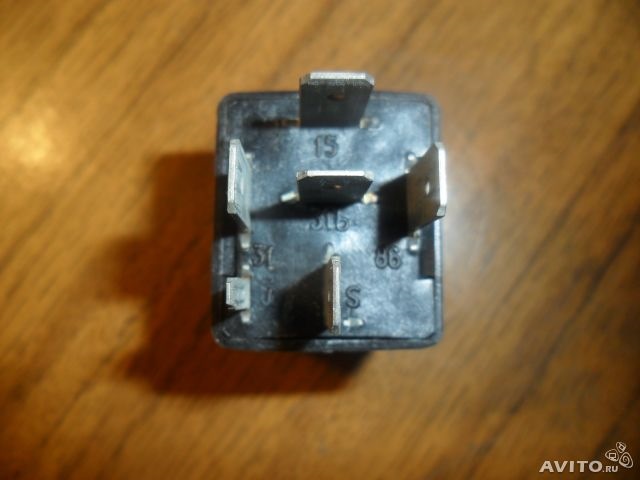

Нарисовал схему подключения реле.

Как включаются дворники на матизе. 74a1384s 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-74a1384s 960. картинка Как включаются дворники на матизе. картинка 74a1384s 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Цвета проводов НЕ СООТВЕТСТВУЮТ, т.к. видел и разных варианта, и везде есть различия, поэтому просто нарисовал разными цветами какой провод куда идёт. Номера разъёмов на реле особой роли не играют, т.к. модельки разные могут быть.
Маленький разъём от переключателя нам нужно подключить в разрыв провода который идёт от 7 колодца на основном разъёме. Тем самым будет регулируемая пауза. Полярность подключения если не ошибаюсь не имеет значения, там простое переменное сопротивление. Но если при максимальной задержке на рычаге в реале будет минимальное, то просто поменять местами.
С первого провода нам нужно сделать врезку, конец которой пойдёт на саму релюху, для того, чтобы при псиканье водичкой дворники забегали.

Осталось только всё скомпоновать, чтобы всё было культурно, и собрать то что разобрали.

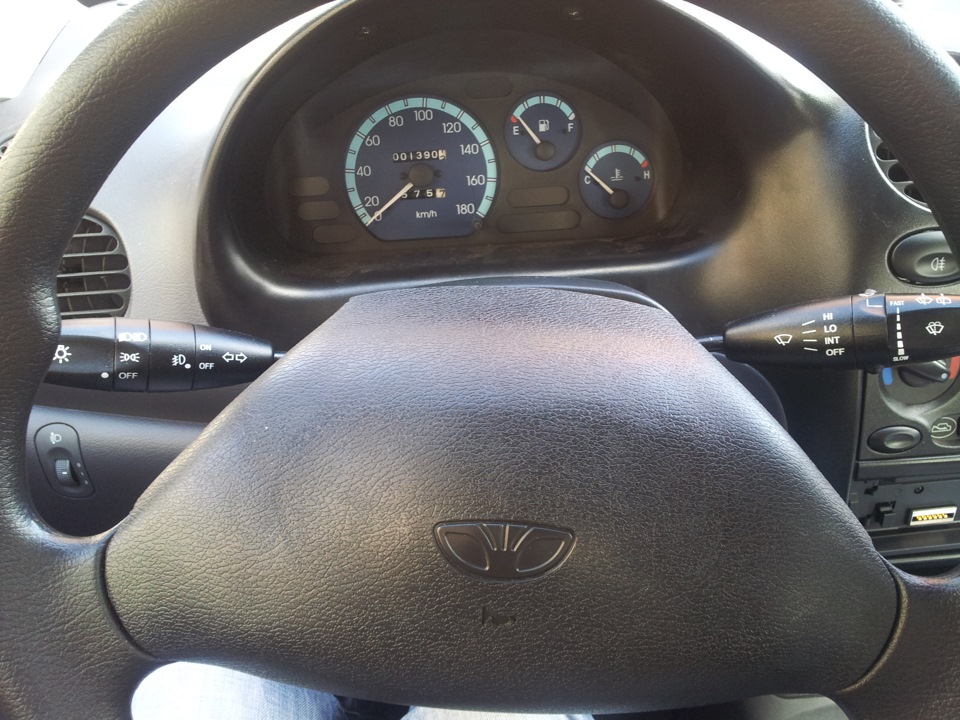

Включаем, и разуемся 🙂 Теперь имеем кроме медленного и быстрого режима, ещё и регулируемую паузу.

Как включаются дворники на матизе. 14e1384s 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-14e1384s 960. картинка Как включаются дворники на матизе. картинка 14e1384s 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Замерил примерное время паузы на разных положении колёсика.
1 – 4,8
2 – 12,3
3 – 18,5
4 – 24
5 – 29
6 – 33
7 – 37
Вроде нормально.

Как включаются дворники на матизе. 34e1384s 960. Как включаются дворники на матизе фото. Как включаются дворники на матизе-34e1384s 960. картинка Как включаются дворники на матизе. картинка 34e1384s 960. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Вроде написал максимально подробно, если что непонятно, то спрашивайте, объясню и добавлю в отчёт.
З.Ы. Спасибо Volgarist что нашёл ошибку в описании, к сожалению ценой собственных затрат.

Источник

Дворники на Матиз: как правильно подобрать и установить

Как включаются дворники на матизе. stekloochistiteli dlya Daewoo Matiz. Как включаются дворники на матизе фото. Как включаются дворники на матизе-stekloochistiteli dlya Daewoo Matiz. картинка Как включаются дворники на матизе. картинка stekloochistiteli dlya Daewoo Matiz. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Размеры дворников на Матизе зависит от месторасположения щетки. Последние на хэтчбеке марки Дэу устанавливаются на лобовое и заднее стекла. Размеры щеток на Матизе не менялись на протяжении 1998-2013 годов, в течение которых велось производство этого автомобиля.

Размеры стеклоочистителей для Daewoo Matiz

Как уже отмечалось ранее, с момента выпуска и по настоящий день (сейчас Матиз продается под маркой Ravon) размер щеток на хэтчбеке Дэу не менялся. Также производитель не перерабатывал конструкцию, отвечающую за фиксацию стеклоочистителей. Для хэтчбека от Daewoo подходят стеклоочистители, длина которых составляет:

Представленные размеры указаны в официальном каталоге Дэу. Однако на Матиз можно установить и другие дворники. В частности, размеры могут быть следующими:

При этом, покупая стеклоочистители, размеры которых соответствуют каталожным, проблемы с установкой компонентов обычно не возникают.

Какие дворники подходят для Daewoo Matiz

Размеры дворников играют определяющую роль. Если деталь крупнее или меньше тех параметров, что приведены производителем, то щетки стеклоочистителя не будут выполнять свои функции.

Для Дэу Матиз подходят дворники с каркасом (наиболее распространенный вариант среди автомобилистов) и без. Также существуют гибридные модели, пользующиеся низким спросом.

Каждая модель обладает собственными достоинствами и недостатками. Однако выбор щеток ведется в основном в зависимости от финансовых возможностей автовладельца.

Каркасная разновидность

По мнению автовладельцев, оптимальные дворники на Дэу Матиз — щетки Bosch Eco 53C, которые продаются под артикулом 3397004671, и 40С с номером 3397004667. Для данного автомобиля подходят стеклоочистители той же марки серии Twin Spoiler 534 S. Размеры таких щеток — 53 и 48 см, артикул — 3397010271.

Как включаются дворники на матизе. Bosch Eco 53C. Как включаются дворники на матизе фото. Как включаются дворники на матизе-Bosch Eco 53C. картинка Как включаются дворники на матизе. картинка Bosch Eco 53C. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

На Дэу Матиз также устанавливают Мaleo First VF53 и VF41. Кроме того, на этот хэтчбек подходят Champion Aerovantage, SW Standardх1 114 и 108, отличающиеся одинаковыми размерами: 53 и 41 см.

Бескаркасный тип

Бескаркасные щетки при аналогичных размерах стоит дороже каркасных. Такие компоненты проще закреплять и, как заявляют автовладельцы, служат дольше. На Дэу Матиз рекомендуют устанавливать бескаркасные дворники Bosch Aerotwin AR534S (артикул — 3397007503).

Как включаются дворники на матизе. 3397007503. Как включаются дворники на матизе фото. Как включаются дворники на матизе-3397007503. картинка Как включаются дворники на матизе. картинка 3397007503. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Эта модель отличается бесшумностью работы и долговечностью. Дворники бельгийской марки отличаются следующими особенностями:

Для Дэу Матиз также подходят щетки Champion EasyVision.

Как включаются дворники на матизе. Champion EasyVision. Как включаются дворники на матизе фото. Как включаются дворники на матизе-Champion EasyVision. картинка Как включаются дворники на матизе. картинка Champion EasyVision. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Со стороны водителя устанавливаются стеклоочистители, продающиеся под артикулом ER53/B01; пассажира — ER40/B01. Размеры этих моделей- 53 и 40 см соответственно. Судя по отзывам автомобилистов, к преимуществам Champion EasyVision относится следующее:

Кроме того, для Дэу Матиз приобретают качественные бескаркасные стеклоочистители SWF VisioNext. На лобовое стекло со стороны водителя устанавливают дворники, продающиеся под артикулом 119853; водителя — 119840. Размеры этих моделей — 53 и 40 см соответственно. Главная особенность SWF VisioNext заключается в наличии датчика, который показывает текущую степень износа резины.

Гибридные модели

На Матиз обычно не устанавливают гибридные стеклоочистители в связи с высокой стоимостью такой продукции. Но если владелец решил приобрести щетки этого типа, то рекомендуется остановить свой выбор на моделях Denso DU-040L и DUR-053L.

Как включаются дворники на матизе. Denso DU 040L. Как включаются дворники на матизе фото. Как включаются дворники на матизе-Denso DU 040L. картинка Как включаются дворники на матизе. картинка Denso DU 040L. В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин "Мир матизов". С замудренными нумерациями я наконец то нашел этот "Модуль 12".

Для стекла на багажной дверце

Задний дворник у Дэу Матиз крепится на крючок. Размеры этой щетки — 35 см, но на данный хэтчбек подходят и 40-сантиметровые модели. При выборе подходящей продукции на заднее стекло рекомендуется руководствоваться этими параметрами.

Как самостоятельно поменять

Замена щеток стеклоочистителя не вызывает серьезных проблем. Для выполнения этой манипуляции на Дэу Матиз не нужно посещать станцию техобслуживания либо приглашать специалиста в собственный гараж. Алгоритм замены дворников не зависит как от типа выбранной модели, так и места установки. Процедура сводится к следующим действиям:

Данный алгоритм применим также к каркасным и гибридным моделям. Единственный нюанс — если размеры приобретенных дворников больше требуемых, то после установки щетки будут тереться друг от друга.

Во избежание проблем, возникающих с этими деталями, необходимо в ходе эксплуатации автомобиля соблюдать следующие рекомендации:

В случае если автомобилист отправляет свой Дэу Матиз на станцию автоматической мойки, после процедуры рекомендуется залить в бачок стеклоомывателя жидкость, которая растворяет воск. Этот состав устраняет остатки средства для мытья.

Поменять стеклоочистители рекомендуют сразу после того, как начнут появляться разводы на лобовом стекле. Этот «дефект» указывает на сильный износ прорезиненной части.

Заключение

Размеры дворников Дэу Матиз не менялись с момента выхода автомобиля на рынок. Эти параметры остались прежними и после того, как модель начали выпускать под маркой Ravon. На лобовое стекло Matiz устанавливают щетки длиной 21 и 16 дюймов со стороны водителя и пассажиров соответственно, на заднее — 14 дюймов. Стандартные стеклоочистители можно заменять на более крупные. Для этого автомобиля подойдут дворники длиной 51-53 и 38-40 см (лобовое стекло), 40 см (заднее). Замена данного компонента проводится в два этапа: при помощи клипсы снимается деталь и устанавливается новая. Этот алгоритм применяется в отношении всех разновидностей дворников: каркасных, бескаркасных и гибридных.
