Как выбрать раздатку на ниву

Лада 4×4 3D 1.7 карбюратор › Бортжурнал › Полный привод от Toyota

Коллеги, добрый день. Кто в теме, подскажет!

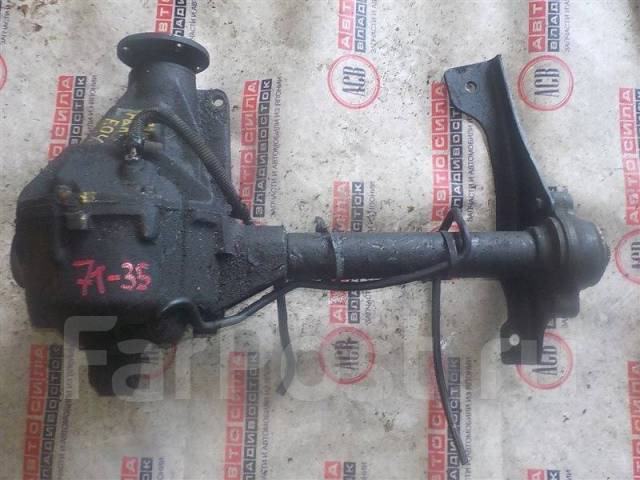

Тема следующая, планирую заменить на ниве передний и задний привод, а именно заменить передний редуктор с минимальными переделками. поставить передний редуктор от Toyota. Задний мост заменить полость, в сборе. Зачем мне это нужно?
В последующем планирую ставить двигатель Toyota 3SGE или 3S FE, и тот и другой мотор на много мощнее ВАЗ, велик шанс что родные приводы не выдержат.

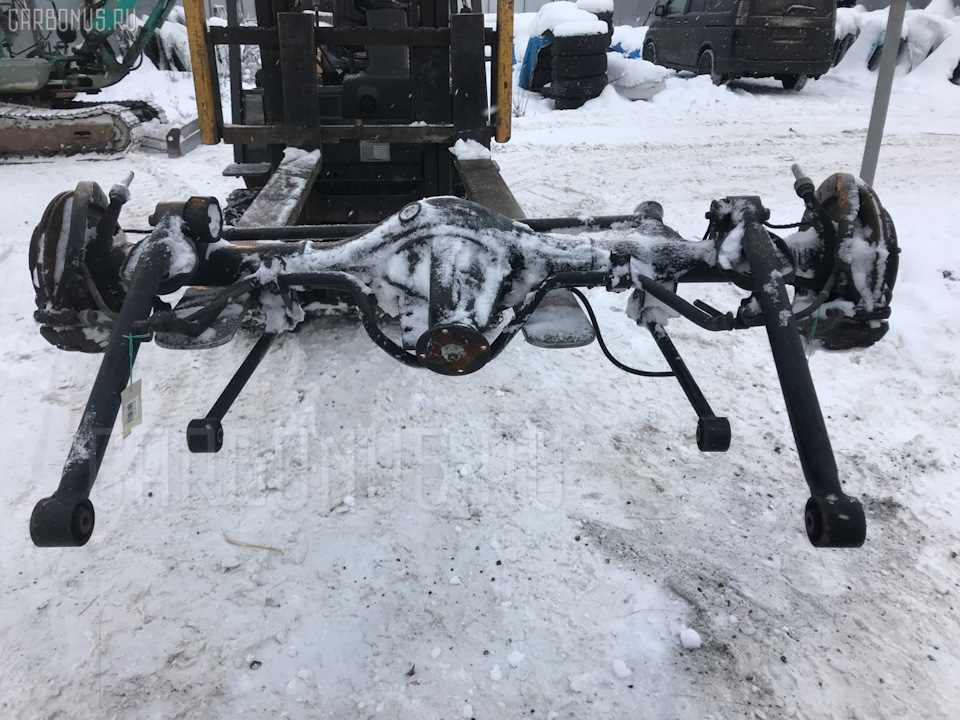

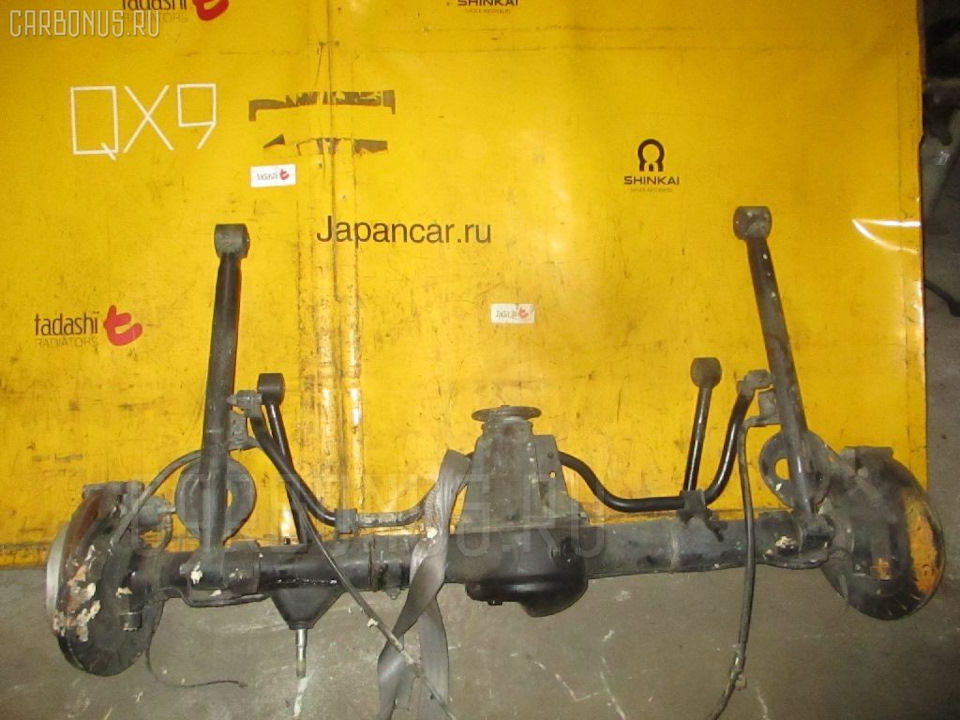

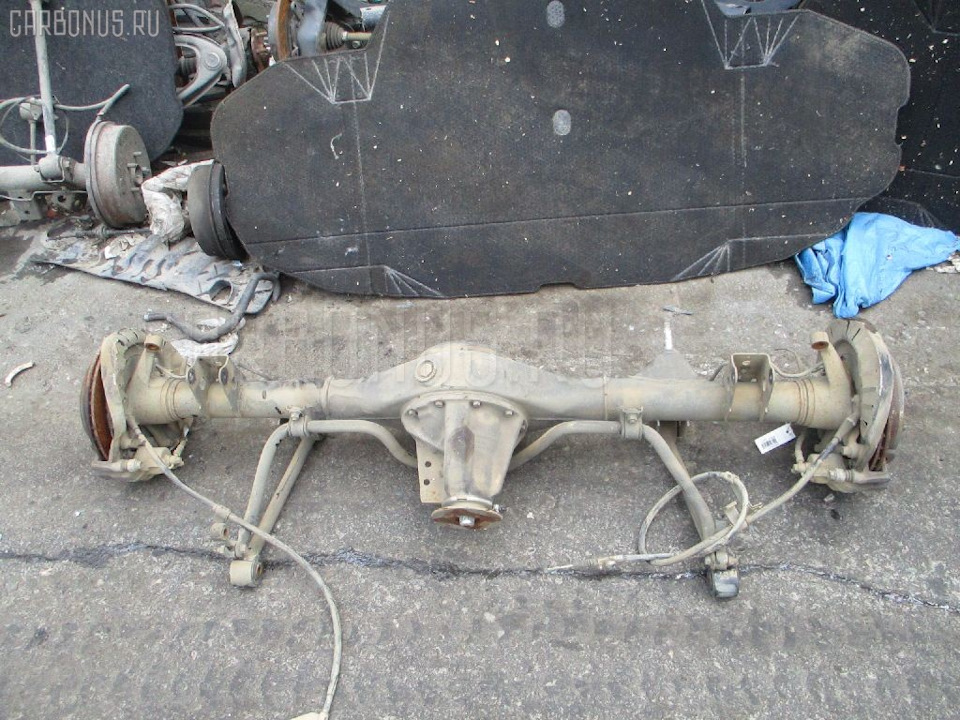

В качестве альтернативы заднему мосту рассматриваю задний мост от Mazda Bongo Friendee 1998 года.

Ширина колеи у Нивы и Бонго практический идентичны(зависит от вылета дисков) в крайнем случае можно будет компенсировать за счет простаков на диски. Разница в разболтовки тоже решается.
расположение креплений тяг, визуально, очень схожи с Нивовскими

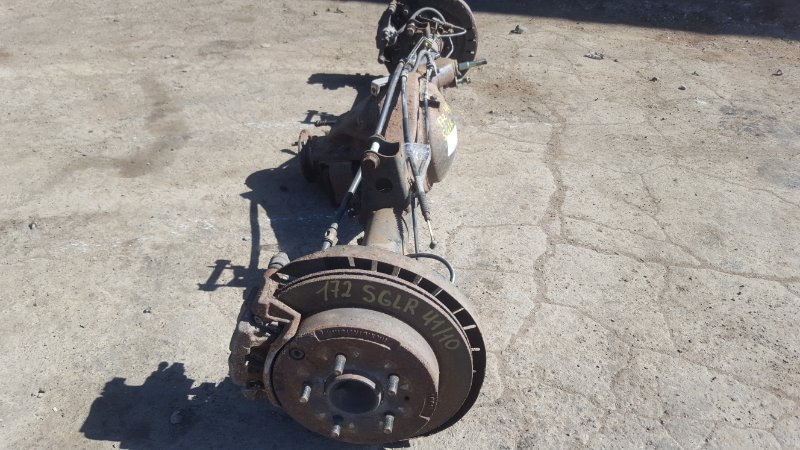

У моста Бонго дисковые тормоза!

И имеется стабилизатор поперечной устойчивости.

Передаточное число у моста Бонго 41/10, у нивы отличается, сейчас точно не скажу.
Как пример коллега buptyo3 отстроил Ниву 210 лошадок.Грамотно решил все вопроса, видно подходил с умом к решению задач.

Я же хочу пойти другим путем, минимизировать вмешательства и не заменяемые узлы.
А именно:
— установить редуктор(к примеру от Toyota)
— внутренние гранаты поставить родные (от Toyota)
— внешние шрус оставить родные(от Нивы) — что бы все это было ремонтопригодно и заменяемо
— внешний(Нива) и внутренние шрусы(Toyota) соединить между собой валом привода колес.

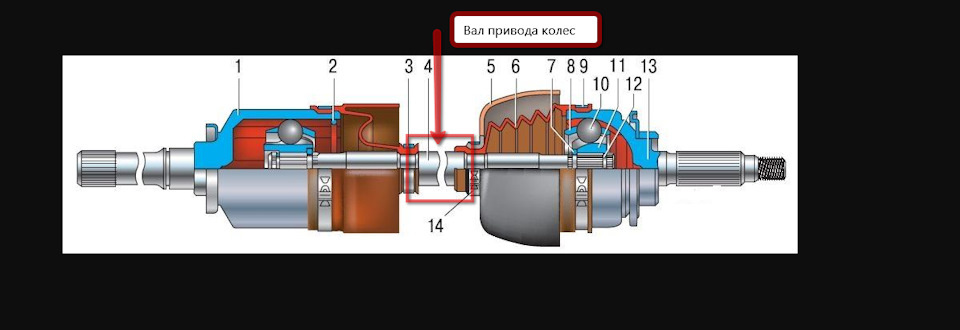

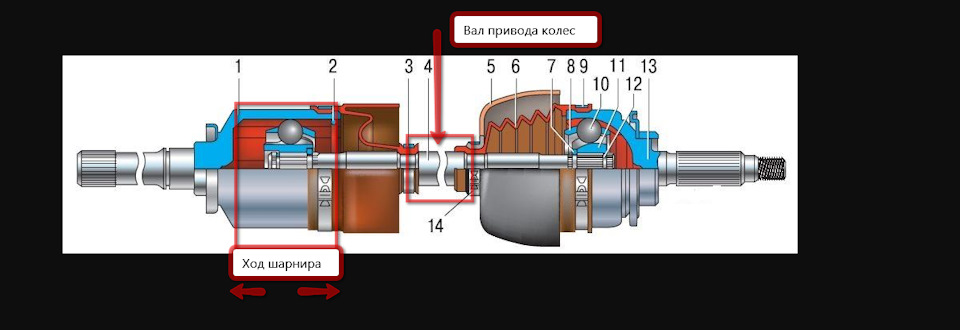

Примечание, вал привода практический на всех авто соединяет шрусы по одному принципу, вставляется в обойму шарнира, фиксируется стопорным кольцом.

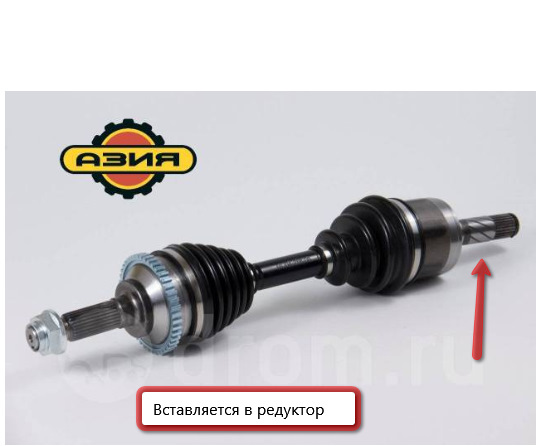

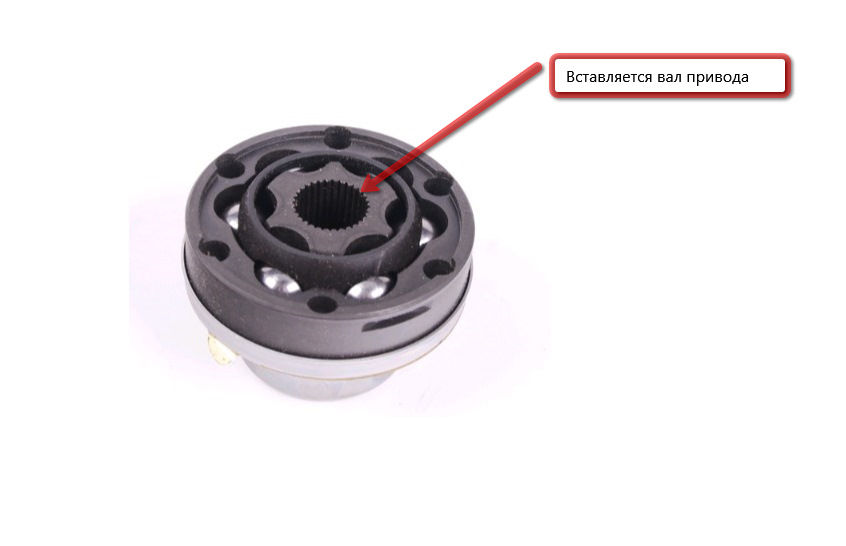

Эти шарниры отличаются друг от друга только внутренним диаметром, размером и количеством шлицов.
Такой «универсальный» вал может сделать токарь, изнашиваются очень редко.

Во всей этой истории есть ЗАТЫК!
Дело в том, что у нивы большей ход передней подвески за счет длины внутренних гранат(со стороны редуктора)

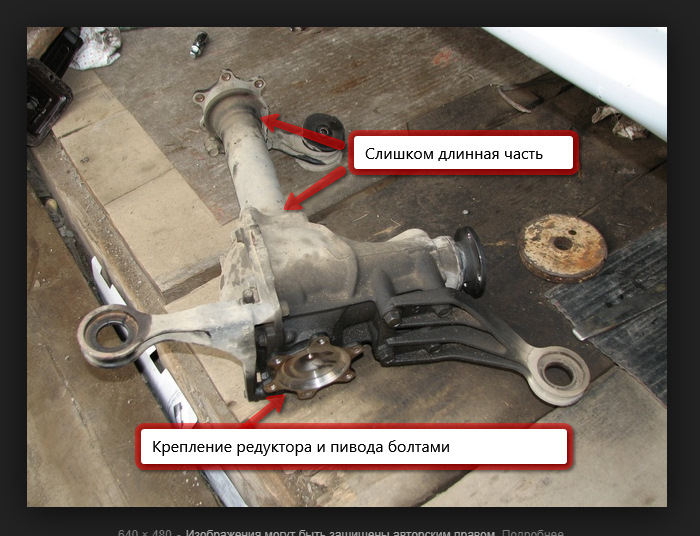

Визуально, у редукторов от иномарок, эти гранаты короткие, и есть риск, что вылетит привод при вывешивании колеса, либо будет ограничен ход, и то и другое не есть ГУД.
Сам я кроме нивовских приводов не держал гранаты, размеры и ход не могу сравнить. Может кто подскажет.

На ниве приводы крепятся к редуктору тремя болтами, крышка прижимает подшипник к редуктору в посадочном отверстии, на подшипнике стопорное кольце.

Если взять редуктор той же Mazda Bongo Friendee, оси редуктора тупо вставляются в редуктор, внутри фиксируются в сателлитах стопорной шайбой, их можно руками выдернуть.

Нам это точно не подходит!

В этом плане мне симпатичен вариант от Noah, редуктор полностью закрыт, приводы крепятся болтами к редуктору и сама Toyota Noah полно приводная, так сказать FullTime. для нас это важно.

Есть минус, надо резать редуктор с правой стороны, он больit нивовского, резать так как сделал это buptyo3 Редуктор от noah на ниву
Такой вариант более трудозатратный и при заменен опять нужно будет резать и варить правую ость.
Вроде все изложил, у кого есть идеи?
И еще момент, редуктор нужен от машины с полным постоянным приводом:)

Источник

НИВА КЛУБ

International Niva Club

Разновидности РК, их взаимозаменяемость

Разновидности РК, их взаимозаменяемость

Сообщение Wizard » 18 июн 2014, 21:48

Re: Разновидности РК, их взаимозаменяемость

Сообщение FAUST » 18 июн 2014, 22:42

Re: Разновидности РК, их взаимозаменяемость

Сообщение Captain » 19 июн 2014, 02:52

Re: Разновидности РК, их взаимозаменяемость

Сообщение Wizard » 19 июн 2014, 09:05

FAUST, Спасибо.
Captain Замечательно все описал.

Re: Разновидности РК, их взаимозаменяемость

Сообщение Captain » 20 июн 2014, 04:04

Re: Разновидности РК, их взаимозаменяемость

Сообщение P$ychoSoci@L » 28 июн 2014, 15:48

Всех приветствую.
Вроде в тему спрошу, т.к. собственно вопрос по разновидностям раздаток, а не по их ремонту.

В общем встал вопрос о покупке раздатки.
БУ не хочется, от того произвёлся поиск по магазинам.
Нашел РК с каталожным номером 21214-1800020-10.
Вот и вопрос: эта РК нового образца? Т.е. 4-й тип?

Re: Разновидности РК, их взаимозаменяемость

Сообщение Нивер » 28 июн 2014, 17:33

Re: Разновидности РК, их взаимозаменяемость

Сообщение P$ychoSoci@L » 28 июн 2014, 17:34

Re: Разновидности РК, их взаимозаменяемость

Сообщение Нивер » 28 июн 2014, 17:36

Re: Разновидности РК, их взаимозаменяемость

Сообщение P$ychoSoci@L » 28 июн 2014, 17:37

Отлично
спасибо за помощь.

старую отдам на переборку, навтыкаю туда всяких интересностей

Re: Разновидности РК, их взаимозаменяемость

Сообщение elf. » 22 окт 2014, 13:27

Коробка Раздаточная НИВА 21213-1800020 Тольятти, пониженный ряд 3:1

Re: Разновидности РК, их взаимозаменяемость

Сообщение tatarin545 » 22 окт 2014, 13:33

Татарин это не национальность, Татарин это профессия.

Ищу не спешно блок двигателя или сам двигатель 2130. 42-зубою шестерню РК, недорого!
Ниву Фору для опытов, можно списанную!

Re: Разновидности РК, их взаимозаменяемость

Сообщение elf. » 23 окт 2014, 10:25

Re: Разновидности РК, их взаимозаменяемость

Сообщение Злопыхатель » 23 окт 2014, 11:47

Re: Разновидности РК, их взаимозаменяемость

Сообщение romych » 03 ноя 2014, 00:35

думаю будет полезно кому-нибудь.

в раздатках 2121 и 21213 отличаются не только привод спидометра!
разные потроха и коробка дифференциала!

в одном случае на оси сателитов есть упорные шайбы, в другом нет!у меня не было, диф подраздолбало. разбираюсь с тем можно ли собрать на оси «нового» образца но без упорных шайб.
оси сателитов отличаются по номеру
и корпус дифа отличается

изменения по неподтвержденным данным с 86 года

Источник

Лада 4×4 3D Нива3 › Бортжурнал › Раздаточная коробка 4,47/4,57

в 2010 году перед началом подготовки Нивы3 к трофи рейду Ладога 2011 был озадачен вопросом — как заставить Ниву ехать на колесах размером 35 дюймов… были начаты расчеты и прикидки по значительному увеличению пониженной передачи в раздаточной коробке Нивы… перебрав множество вариантов остановился на понижении в 4,476 (повышенная 1,146).

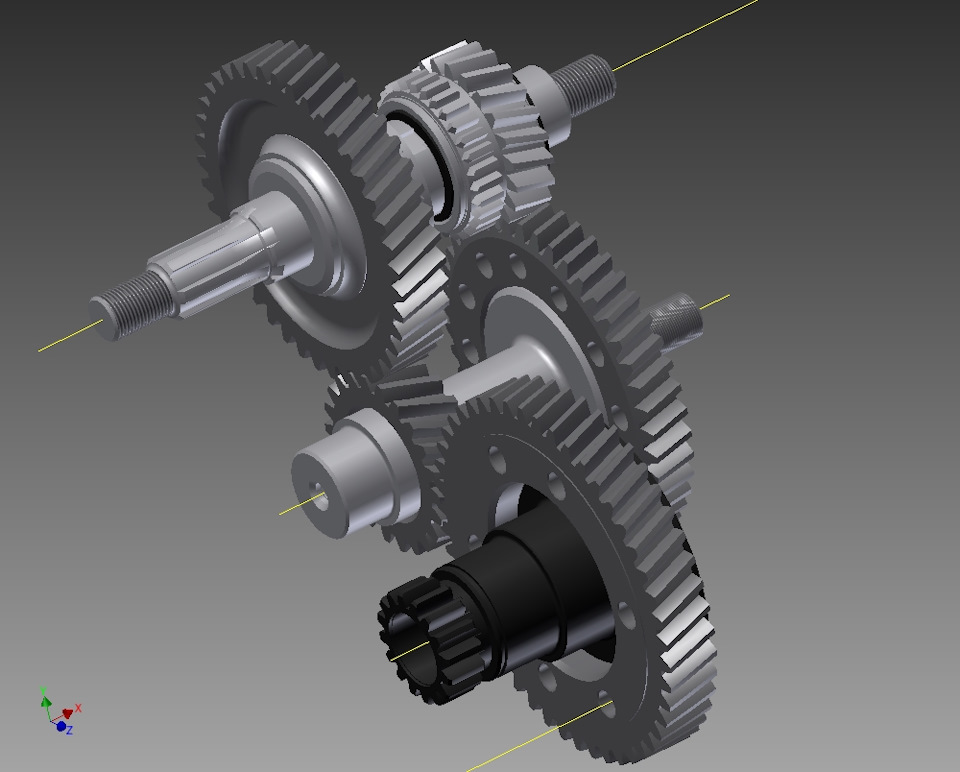

Количество зубов:
Ведущий вал: шестерни повышенной/пониженной 41 — 21
Промежуточный вал шестерни повышенной/пониженной 22 — 44
Шестерня дифференциала 47

и я надеялся, что забыл про этот узел навсегда ) …

однако в 2016 году пришлось вернуться к этому вопросу… на трофи рейде Сучан 2016 в раздаточной коробке завелся кролик который сгрыз нафиг зубья на шестеренке промежуточного вала …

а так как я готовился к автопробегу «Ниве 40 лет» … то решать эту проблему не было времени…
и вот спустя год вернулся к этому вопросу … тем более не только я испытал такие проблемы … очень многие знакомые Ниваводы, которые использовали раздатки с 3,82 столкнулись с теми же проблемами…

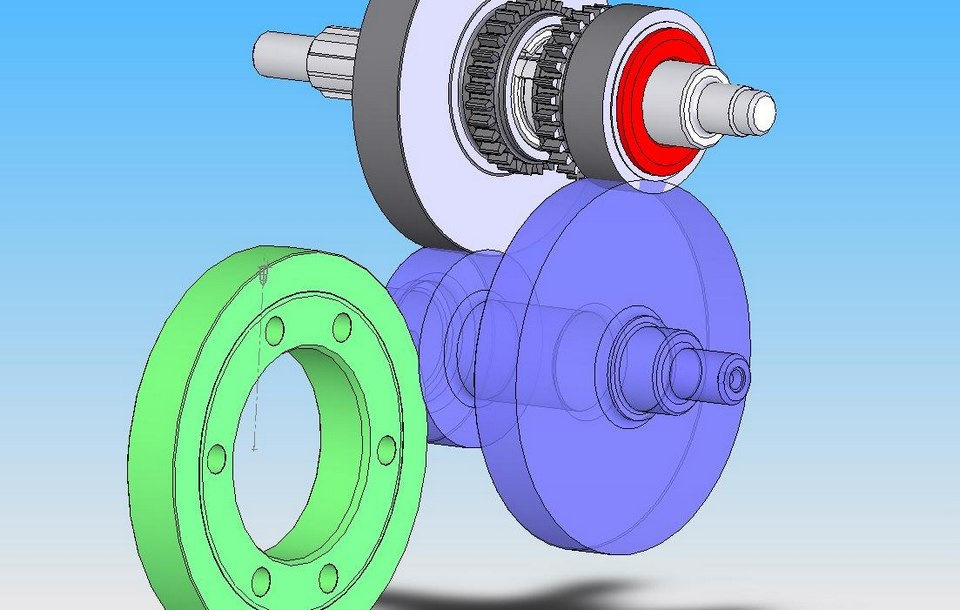

пользоваться услугами прошлого производителя у меня желание не было… поэтому решил этот вопрос закрыть самостоятельно … вычертил в очередной раз… на шестерне дифференциала увеличил количество зубов до 48 … модуль зуба 2,5

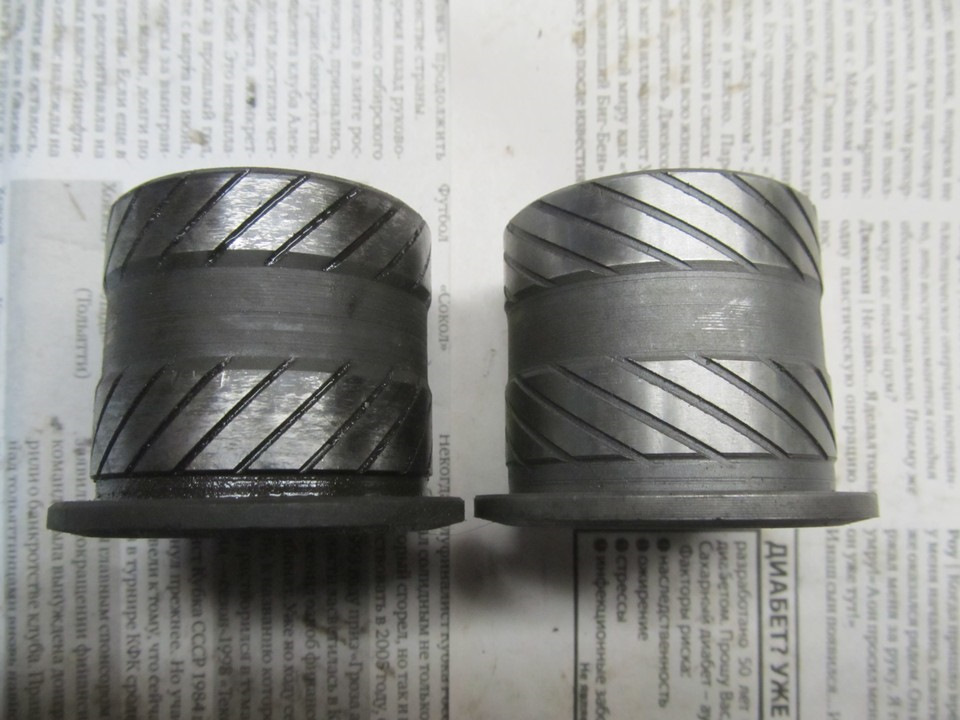

чтобы понять правильность расчета шестеренок изготовил тестовые венцы со стандартной шириной 20,5 … сталь 20хгнм … нитроцементация …

и для тестов собрал раздатку из переделанной 3,0 (промвал с шестеренкой 42 зуба) … в итоге это дает понижение 4,364 (повышенная 1,17)

Количество зубов:
Ведущий вал: шестерни повышенной/пониженной 41 — 21
Промежуточный вал шестерни повышенной/пониженной 22 — 44
Шестерня дифференциала 48

Источник

Лада 4×4 3D › Бортжурнал › Полный отчет о сборке РК 3 к 1 в ниву. Фото, артикулы, цифры.

Итак начинаю полный отчет о переборке раздатки и установки КИТа 1:2,95
Все части читайте в БЖ.

Продефектовав раздатку было замечено:
1. Большой шат выходных валов на карданы. Подшипники были при этом живы. Были разбиты именно посадочные места в крышках. Менял подшипник задней крышки — www.drive2.ru/l/484998153498526091/. Шат остался.
2. Все подшипники в корпусе РК крутятся в посадочных местах
3. Шестерни промвала отколоты.
4. Подшипники в корпусе РК живы и здоровы.
5. Дифференциал угроблен (позже и токарем — www.drive2.ru/l/487278265736626662/).

Долго читая, мучаясь и доставая уважаемых людей с Д2 принято решение:
1. Шат выходных валов исключить заменой крышек на крышки с двухрядными подшипниками.
2. Подши в РК вклеить на красный абровский герметик (для самоуспокоения, ибо все сказали, что хрен с ними крутятся)
3. Промвал оставить, перевенцевать на звезду 42 зуба
4. Первичный вал перевенцевать на звезду 3й передачи.
5. Проточить корпус РК под увеличенные звезды.
6. Заменить крышку дифференциала, сателлиты оставить старые, заменив лишь палец сателлитов.
7. Заменить сальники в крышках + новые гайки валов.
8. Подшипники корпуса оставить.
9. Корпус собрать на бумажные прокладки + серый герметик АБРО
11. Заменить резиновые кольца штоков РК
12. Заменить сапуны на Г-образные сапуны новго образца от Шнивы.
13. Заменить болты карданов.

В итоге намучавшись с корпусом дифференциала, он был найден и куплен в Смоленскниве. Ребятам отдельное спасибо. Сильно переживал за сателлиты, есть корпуса под разные посадочные шестерен валов 34 и 36мм.
У меня были сателлиты на 34мм, ребята промерили мне крышку еще до оплаты и доставки. Плюсом заказал у них новый палец сателлитов и шайбы под сами сателлиты.

Крышка была проточена токарем в размер 76,5х16мм. Токарь оказался профи. Все размеры чуть ли не микрометром вымерял и протачивал до десяток.

Эволюция крышек: первая моя нового образца (переточена и испорчена), вторая проточена правильно, но разбито посадочное под палец сателлитов, третья крышка новая, проточена по феншую)))

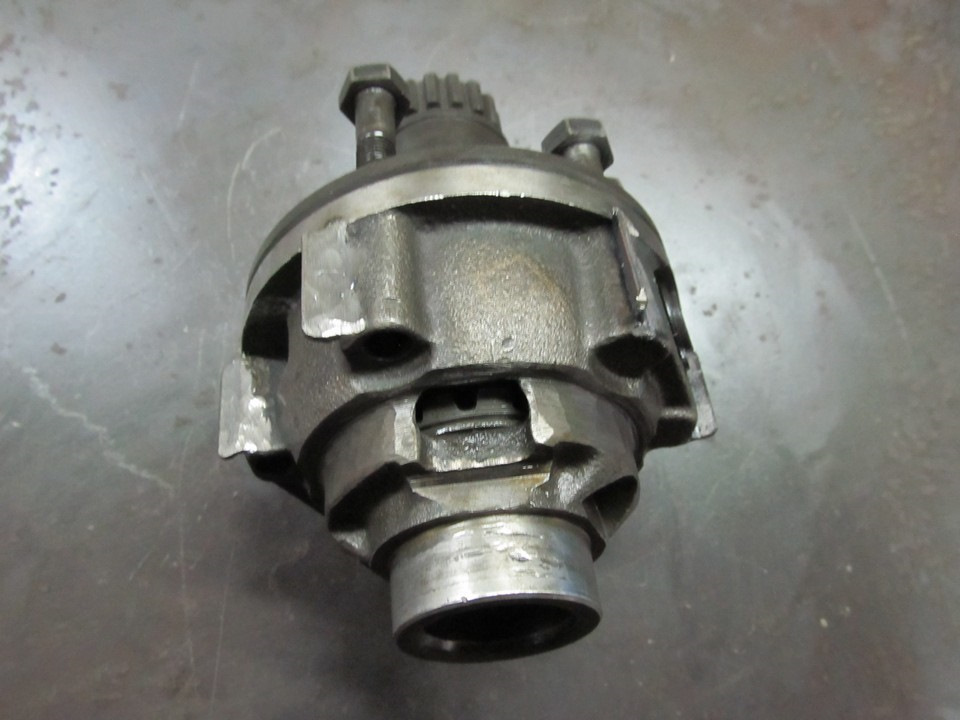

Диф собрал быстро. Сателлиты оставил свои, поменял только палец. У меня на моем старом дифе палец сателлитов крепился прижимными пружиными пластинами, на большинстве же корпусов он крепится стопорными кольцами + сами сателлиты стояли в корпусе, в обычных корпусах между корпусом и сателлитом шайбы.
Я собрал симбиоз — сателлиты и шестерни приводов от моего дифа (но сателлиты установлены на шайбы) палец новый, установлена на стопорные кольца. Проверил, все крутится отлично.

Следующим этапом доработал (подпили) корпус РК, для того, чтобы встал промвал с бОльшей шестерней. Меня все предостерегали, что корпус тонкий, мол не пропили дыру. Потому точил аккуратно, толстым зачистным кругом. Получилось вот так.

Подготовил запчасти к сборке.

Поставил шестерни в корпус. Все крутиться.

Раздатку собирал на серый герметик абро + бумажные прокладки. Бутерброд выглядел так: на крышку мажем герметик + кладем прокладку + мажем ее сверху снова герметиком. Говорят так проще будет потом разобрать РК, хотя моя РК была собрана тупо на герметике абро и разобралась без проблем.

Подшипники обляпал красным фиксатором резьбы абро. Ну это так, для успокоения души.
Остальная сборка вся по мануалу. Ничего нового.

Вот видео наглядно иллюстрирующее что раздатка стала 1 к 3:

Раздатка руками крутится, но не сказать. чтобы очень легко. Трещеткой крутится без проблем во всех режимах.
Осталось установить и обкатать. Интересно, будет ли так разительно заметна разница между стоком/доработанной)))

Список запчастей:
1. Шестерня дифференциала старого образца на 42 зуба 2121-1802180 — 1500руб.
2. Шестерня 3й передачи ВАЗ 2101-1701131 — 1шт. — 240руб.
3. Комплект прокладок РК — 1кмп. — 50руб.
4. Корпус дифференциала раздаточной коробки задний 2121-1802163-20 — 720рублей.
5. Болты дифференциала раздаточной коробки 2121 М10х1,25х45 — 6шт. — 120руб.
6. Ось саттелитов дифференциала РК 2121-1802160-10 — 1шт. 120руб.
7. Шайба упорная сателлитов РК 2121-1802161 — 2шт. — 10руб.
8. Картер привода блокировки КР НИВА 21214м 2121-1802232-10 (передняя крышка под двухрядный подшипник) — 1шт. — 900руб.
9. Крышка КР НИВА задняя 21214м 2121-1802080-10 (задняя крышка под двухрядный подшипник) — 1шт. — 1000руб.
10. Подшипник двухрядный VBF 6-3205 — 2шт. — 980руб.
11. Кольцо стопорное подвесного подшипника 2101 (для крышек с двухрядными подшипниками) 00001-0010605-768 — 2шт. — 50руб.
12. Кольцо уплотнительное штока раздаточной коробки 2121-1803025 — 2шт. — 40руб.
13. Сальник привода спидометра 2101-3802718 — 1шт. — 15руб.
14. Сапун картера переднего моста (Г-образный, нового образца) 21236-2301048 — 2шт. — 240руб.
15. Сальник переднего моста РК 2101-2402052 — 2шт. — 100руб.
16. Сальник заднего моста РК — 2121-2302052 — 1шт. — 50руб.
17. Гайка М16×1,5×18 хвостовика ВАЗ-2101-2107 самоконтрящаяся 12574921 — 3шт. — 100руб.
17. Болт М12х1.25х75 ВАЗ-2101 муфты эластичной + гайка + гарвер — 6шт. — 400руб.
18. Герметик силиконовый 999 серый ABRO 9-AB — 180руб.
19. Масло трансмиссионное Лукойл ТМ-5 75-90 — 4л. — 1000руб.
20. КОмплект болтов кардана — 16шт. — 250руб.
21. Гайка ступицы 2101 (для фиксации ведущего и промежуточного вала) — 2шт — 20руб.
22. Шланг силиконовый 4м (для вывода сапунов РК и КПП) — 169руб.
23. Хомуты мелкие для сапунов — 100руб.
24. Хомут силовой 131-139мм (для стягивания эластичной муфты промвала) — 189руб.
35. Подшипник VBF 12507 (роликовый, промежуточного вала) — 240руб.

Работы:
1. Перевенцовка промвала на 42 зуба + проточка корпуса дифференциала — 1800руб. (мне обошлось бесплатно, тк токарь угробил корпус дифа).
2. Проточка корпуса дифференциала — 500руб.
3. Доставка части запчастей из Смоленска — 460руб.

Итого: 10152 рубля. При том, что все работы кроме токарки делал сам. На СТО думаю цену можно умножить на два. Плюсом подшипники в самом корпусе не менял, были в нормальном состоянии, с ними было бы еще на 2-3 тысячи дороже.

Так же для инфы даю наименование подшипников корпуса РК (утащил с Niva-FAQ):
1. Подшипник ведущего вала (передний) — обозначение по ГОСТ 50706 — артикул ВАЗ 2101-1701033
2. Подшипник ведущего вала (задний) — обзначение по ГОСТ 50306 — артикул ВАЗ2101-1701190
3. Подшипники дифференциала (2 шт.) — обзначение по ГОСТ 209, 50209
4. Роликовый подшипник промежуточного вала — обзначение по ГОСТ 12507 — артикул ВАЗ 2121-1802092
5. Шариковый подшипник промежуточного вала — обзначение по ГОСТ 50306 — артикул ВАЗ 2101-1701190

Источник

Раздаточная коробка для Нива 2121

Серия ВАЗ Нива была разработана как универсальный вездеход. Эти авто прекрасно себя показывают в условиях и бездорожья, и городских дорог. Одним из узлов, которые обеспечивают высокую проходимость, стал качественный демультипликатор (раздатка). Разберемся как работает данный узел.

Назначение раздаточной коробки

Ключевое назначение узла – распределение момента силы ДВС на колесные оси. Проще говоря, демультипликатор направляет нужное усилие на каждую ось при движении. Выражается это в следующем:

Элементы раздатки 2121

Демультипликатор устанавливается только на моделях ВАЗ с 2 ведущими мостами. Располагается – за коробкой передач. На саму раздаточную коробку монтируется карданный вал. Базовые элементы, на раздаточная коробка нива, которые присутствуют во всем моделях демутильтипликаторов советского производства:

Соединение узла и кпп нива – жесткое, которое осуществляется через муфту и промвал. Раздатка модели ВАЗ 21214 или Шеви Нива отличается от классической только присутствием привода скоростного датчика.

Как пользоваться раздаткой на ниве

Раздатка на Шеви Нива в нормальном рабочем положении- это блокировка дифференциала, первый рычаг межосевого, должен быть разблокирован и находится в крайнем переднем положении, повышенная передача находится в крайнем заднем положении.

Какой привод у Нивы — трансмиссия распределяет полный привод на все четыре колеса, у всех моделей Нива.

Как включить полный привод на ниве

В нормальном рабочем положении органы управления раздаточной коробки от себя удалены, в таком положении работает полный привод. Передняя ручка от себя, задняя наоборот к себе. Блокировка вперед-это пониженная повышенная.

Пониженную передачу нужно включать на стоячем автомобиле, потому если двигаться можно поломать зубья, запороть что-то, не стоит этого делать. При преодолении сложных участков, нужно выжать сцепление, включить рычаг кпп пониженную «на себя».Рычаг кпп передач Нива работает плавно.Сама коробка передач Нива не должна шуметь. Должно все включаться без усилий, без заеданий.

Проверка блокировки

Нужно вывести любой из колес и включить блокировку на себя, включить передачу и тронуться с места. Если машина не тронулась, блокировка значит не работает. Могут быть поломки. Блокировку можно включать как на стоячем автомобиле, так и в движении. На стоячем может включиться, а может не включиться, в зависимости от того как расположены зубья на дифференциале. Они могут быть немного смещены. Если не включается, надо проехать на автомобиле пару метров вперед или назад.

Включаем пониженную передачу, заводим машину, включаем первую и поехали. Когда едем отпускаем немного педаль газа тянем ручку блокировки на себя, загорелась индикаторная лампа. При нагрузке, если едите в натяг она не выключится. При небольшой перегазовке пониженная передача включается и также спокойно выключается.

При разгоне из нейтрального положения не включить пониженную передачу, т.к. она начнет хрустеть до полной остановки. Остановились, включили пониженную, если требуется и поехали дальше. Чтобы включить повышенную при движении ручку вниз и до конца.

Основные неполадки демультипликатора

Основная функция демультипликатора имеет свойства делителя коробки передач, он их включает, или выключает скорость передач.

Большинство поломок раздатки носят чисто механический характер (например, срезанный вал между КПП и раздаточной коробки). Провоцируют это невнимательное отношение к уровням ГСМ, износ резинок, неверное расположение (центровка) агрегата, состояние сопредельных узлов. Первым показателем проблем с раздаточной коробкой становится характерный шум и вибрация по корпусу.

Вибрация при движении на Ниве

Первая причина — при скорости движения более 70 км в час, все дело в карданном вале, его надо ставить только оригинальный. Далее замена крестовины на карданном вале, после, надо обязательно вал тащить на стенд и балансировать, иначе вибрация возобновится.

Вторая причина вибрации-это промежуточный вал, он также должен быть оригинальный, иначе быстро быстро выходит из строя. Берем только оригинальный автовазовский с завода, иначе вибрации и поломок не избежать.

Третья причина вибрации — разбивка подшипников флянцев редукторов. Для устранения проблемы, поставить дополнительную опору на редуктор.

Как побороть шум при маневрировании в раздаточной коробке

Можно купить новые ручки на рычаги. Меняем сами, поддевая опору отверткой, вынимаем ось рычага и избавляемся от старых ручек. Снимаем старые пружинки рычагов, ставим новые. Вставляем ось рычага и фиксируем его штопорной гайкой. Теперь при движении с новыми ручками нет характерного шума в салоне. Ручки можно легко поменять самому не выходя из салона.

Тугое переключение рычага блокировки

Этот момент легко решить следующим образом, достаточно при движении повертеть слегка рулем, блокировка сразу включится без проблем.

Также бывают: заклинивание пневмоцилиндра, залипание в нейтральном положении или шток сидит намертво. Сгоревшая шестерня и вилка переключения.

Раздатка на Ниву, признаки поломок:

Ремонт раздатки в Ниве 21213 своими руками вполне реален при мелких поломках. Владельцу Шеви Нива будет достаточно базовых навыков автослесаря. Сложнее правильно установить и отцентровать раздаточную коробку Нива. Здесь рекомендуется все же обращаться в автосервис. Схема самого агрегата представлена в документации к автомобилю.

Демонтаж демультипликатора Нива 2121

Снять узел приходится не только в случаях ее поломки. Иногда ее демонтируют для доступа к другим узлам. Чтобы снять коробку, понадобится обычный набор инструментов. Последовательность, как снять раздатку на Ниве 2121, следующая:

Полезное видео

Как видно, ничего сверхъестественного в демонтаже узла нет. Единственное обязательное условие – доступ к нижней части автомобиля. Такая простота обеспечивается конструкцией ВАЗ Нива и ее приспособленности к эксплуатации в тяжелых условиях.

Источник
