Замена щеток стеклоочистителя на ВАЗ 4×4 2121

На кузовах 4×4 (2121) с 1977 по 1992 год выпуска, дворники имеют каркасные щетки с креплением «Hook», которое автовладельцы еще называют: Крючок. С 2005 года для этой модели ВАЗ, также можно использовать гибридный тип щеток (?), который особенно хорош в зимнее время года.

615 – 645 мм со стороны пасажира

Идеальным вариантом станут — штатные щетки из автотехцентра официального дилера ВАЗ, где их подберут и установят конкретно для вашей модели авто.

Многих может не устроить высокая стоимость оригинальных дворников, тогда используйте щетки других производителей, они в разы дешевле. Для покупки подходящей щетки, необходимо учесть всего 3 параметра.

Вот конкретные модели:

• DOGA Duravision Flex

Как быстро поменять

Для замены щеток с креплением «Hook» инструмент не требуется.

Как лучше покупать

По возможности, перед покупкой сверьте выбранные щетки на соответствие требованиям в спецификациях ВАЗ для данного автомобиля.

Когда требуется замена щетки

Для проверки состояния щетки и во всех остальных случаях обратите внимание на индикатор износа — (наклейка на каркасе щетки), которая обычно ярко желтеет если срок службы щетки подошел к концу. Полная инструкция.

• Не заставляйте щетки работать «по-сухому», особенно если стекло сильно загрязнено или покрыто слоем наледи.

• Чтобы щетки служили дольше и не теряли эластичность, раз в сезон очищайте щетки от грязи: помыть в теплой воде с мылом.

• При замасливании стекла или лент щёток, следует их обезжирить 10-20% содовым раствором и тщательно промыть теплой водой. Не применяйте для этого бензин или растворитель, приведёт к разъеданию резинки щеток.

• Можно смазывать шарниры каркасных моделей составами, типа WD-40, которые хорошо вытесняют влагу и устраняют скрипы.

• В зимний период не включайте стеклоочиститель, пока не отогреется лобовое стекло, можно серьезно испортить щетки.

• Некоторые автомобили имеют подогрев зоны парковки дворников, для других создан зимний режим стеклоочистителей, когда они распологаются выше в зоне работы печки. Ознакомьтесь с инструкцией к автомобилю для включения этой опции.

• Нестрашно если длина дворников будет чуть больше или меньше штатной. Важно, чтобы при работе новые щетки не издавали никаких посторонних звуков и не бились о края лобового стекла. Многие эксперементируют с разным размером дворников, устанавливая с водительской стороны большего размера, а с пассажирской меньшего.

• Не отбивайте лед, ударами щеки по стеклу. Это может привести к повреждению дворника. Например, очень часто в такой ситуации ломаются пластиковые заглушки бескаркасных щеток, так как пластик становится хрупким на морозе.

Источник

Замена щеток стеклоочистителя на ВАЗ 4×4 21214

На кузовах 4×4 (21214) с 2009 по 2014 год выпуска, дворники имеют бескаркасные щетки с креплением «Hook», которое автовладельцы еще называют: Крючок.

605 – 635 мм со стороны пасажира

Идеальным вариантом станут — штатные щетки из автотехцентра официального дилера ВАЗ, где их подберут и установят конкретно для вашей модели авто.

Многих может не устроить высокая стоимость оригинальных дворников, тогда используйте щетки других производителей, они в разы дешевле. Для покупки подходящей щетки, необходимо учесть всего 3 параметра.

Вот конкретные модели:

• DOGA Duravision Flex

Как быстро поменять

Для замены щеток с креплением «Hook» инструмент не требуется.

Как лучше покупать

По возможности, перед покупкой сверьте выбранные щетки на соответствие требованиям в спецификациях ВАЗ для данного автомобиля.

Когда требуется замена щетки

Для проверки состояния щетки и во всех остальных случаях обратите внимание на индикатор износа — (наклейка на каркасе щетки), которая обычно ярко желтеет если срок службы щетки подошел к концу. Полная инструкция.

• Не заставляйте щетки работать «по-сухому», особенно если стекло сильно загрязнено или покрыто слоем наледи.

• Чтобы щетки служили дольше и не теряли эластичность, раз в сезон очищайте щетки от грязи: помыть в теплой воде с мылом.

• При замасливании стекла или лент щёток, следует их обезжирить 10-20% содовым раствором и тщательно промыть теплой водой. Не применяйте для этого бензин или растворитель, приведёт к разъеданию резинки щеток.

• Можно смазывать шарниры каркасных моделей составами, типа WD-40, которые хорошо вытесняют влагу и устраняют скрипы.

• В зимний период не включайте стеклоочиститель, пока не отогреется лобовое стекло, можно серьезно испортить щетки.

• Некоторые автомобили имеют подогрев зоны парковки дворников, для других создан зимний режим стеклоочистителей, когда они распологаются выше в зоне работы печки. Ознакомьтесь с инструкцией к автомобилю для включения этой опции.

• Нестрашно если длина дворников будет чуть больше или меньше штатной. Важно, чтобы при работе новые щетки не издавали никаких посторонних звуков и не бились о края лобового стекла. Многие эксперементируют с разным размером дворников, устанавливая с водительской стороны большего размера, а с пассажирской меньшего.

• Не отбивайте лед, ударами щеки по стеклу. Это может привести к повреждению дворника. Например, очень часто в такой ситуации ломаются пластиковые заглушки бескаркасных щеток, так как пластик становится хрупким на морозе.

Источник

Лада 4×4 3D «СинеГлазка» 1,7 5МТ › Бортжурнал › 222 — замена трапеции стеклоочистителей на Ниве 21214

Всем привет!
Продолжение ЭТОЙ записи.
Моя СинеГлазая НИВкА снова в строю!

Ну а теперь по порядку =)

10.01 — был снят аккумулятор и занесён домой.
11.01 — я аккумулятор поставил на зарядку на ночь.
12.01 — мною была демонтирована трапеция.

18.01 — как выяснилось в ходе разбора — виновник вовсе не моторчик, а заклинившие валы трапеции, которые вращают поводки.

Пассажирский вал я сумел «расходить», но вытащить из своего посадочного места так и не получилось (естественно сняв стопорное кольцо, шайбу и резинку), даже с молотком. Только резьбу попортил. А вот водительский я даже с помощью «рычага» не смог сдвинуть ни на миллиметр! Закис просто адово! Все шарниры поснимал — они вполне ещё поработали бы, но 2 из 4 пластиковых втулок имели трещины и одна из них держалась на честном слове. После увиденного решение конечно же было принято тут же — покупаем новую трапецию!

НО! ВАЖНО! То, что я искал трапецию по номеру 21213-5205010-10, но её нигде не было!
Были яко бы аналоги, но всё как выяснялось было не много не то, под другие поводки (с более толстыми вращающимися бабышками) так называемые старого образца — но самое главное то, что можно отдельно только трапецию купить! Цена на такие трапеции от 500 до 700 рублей.

Оказывается надо было искать соседний номер — 86.5205100-10 — это именно то, что мне надо, НО ОПЯТЬ ЕСТЬ ОДНО НО — это трапеция в сборе с моторчиком! Пообщавшись с продавцами в магазинах выяснил что так называемые «Урбановские» трапеции (на всех Нивах с 2015 года) идут только в сборе с моторчиком! Цена на них от 2.400 до 2.850 рублей. Её я и купил.

Ну раз такая «пьянка» пошла — решил ещё и поводки махнуть на новые, но и тут опять есть некоторые НО — в магазинах которые не далеко от меня их нет в наличии (и не бывает в принципе), а в АвтоДоке, Емексе и АвтоРуси только под заказ, с полной предоплатой, с ожиданием в 4-8 дней, и при этом цены за штуку колеблются от 450 до 750 рублей. Я подумал — ну их на фиг, ещё мои родные походят))) Номер у них 21214-5205065-10 и идут они на всех Нивах с 2016 года. Толи номер старый на моих указан и сейчас идут не много другие, толи правда дефицит на них, хоть я в этом и сомневаюсь. Просто не понятно — купить новую трапецию с моторчиком за 2.400 и в довесок покупать два поводка за 1.000 — 1.500 — странно как то получается…
Ну да ладно, двигаемся дальше! =)

19.01 — купил трапецию в сборе с моторчиком.

Источник

Лада 4×4 3D URBAN › Бортжурнал › стеклоочиститель задний — изгиб рычага

Поглядел как люди делают и решил я сделать то же.
Но так как просто повторить мне не интересно, то я добавил немного мазохи… сложности.
.
Имеем рычаг 21214-6313150-04 TEKLAS и желание загнуть его как можно ближе к нижнему уплотнителю.
Всё равно как ни гни, а щётка уходит из зоны обогрева, так уж лучше пусть паркуется на уплотнителе.
Обычно гнут выше и нет проблем, а в моём случае они есть.
Если согнуть как мне хочется, то нижний конец щётки будет биться в уплотнитель при крайнем левом положении из-за того, что расстояние от оси редуктора до конца с крючком уменьшится на 2-3 см.

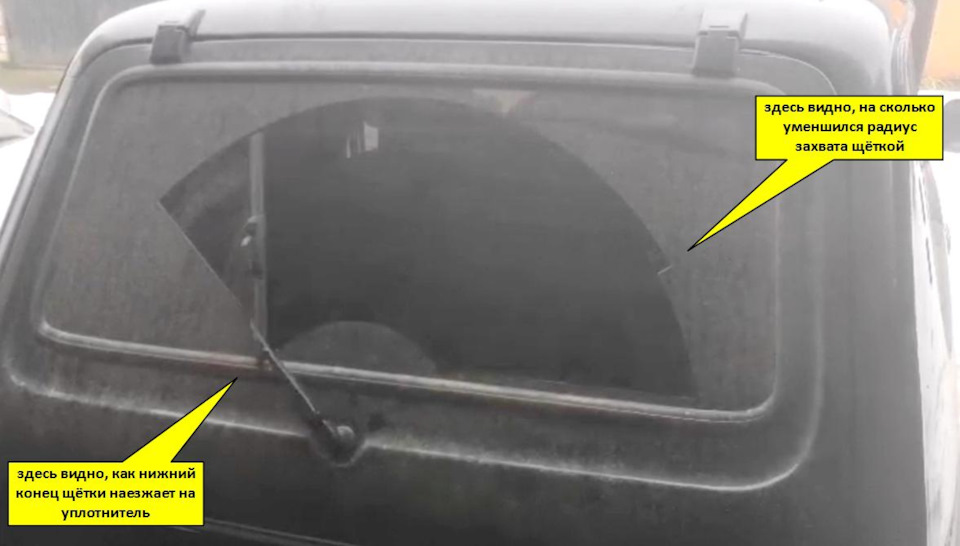

Сфотографировать проблему я не догадался, потому привожу фото любезно предоставленное участником драйва aleks-p из его записи: www.drive2.ru/l/575749919109808495/
На фото хорошо видно как изменилась область очистки до и после изгиба дворника.

Выход есть — удлинить рычаг на 3 см которые берутся из его внутренних резервов.
.

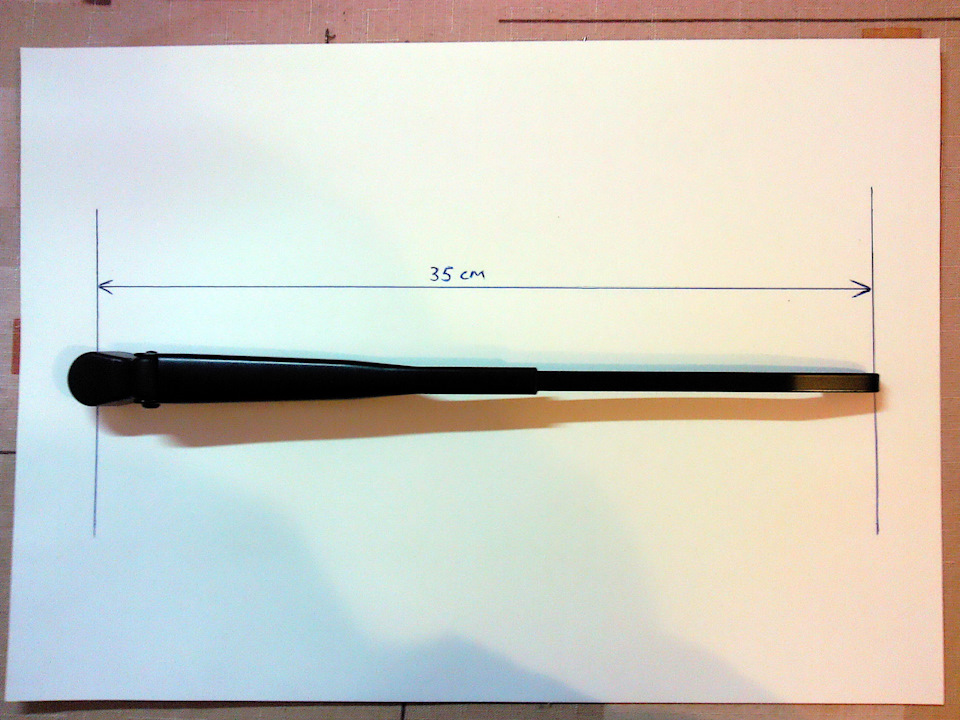

Заводская длина рычага (на фото от края до края.)

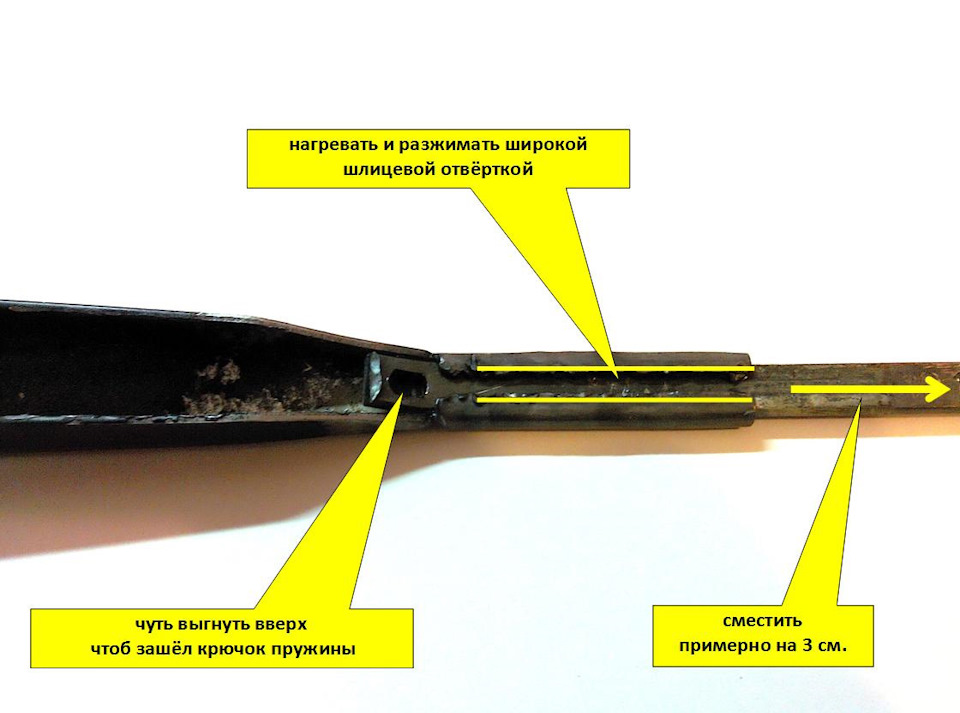

Далее, любым удобным матерным способом разжимаем основную часть рычага.
На холодную у меня не получилось, пришлось греть до красна горелкой и большой шлицевой отвёрткой разгибать, засовывая жало в зазор и прокручивая его вокруг оси.

Вытаскивать полотно рычага не нужно, главное добиться чтоб он зашевелился и выбить его в нужном направлении любым удобным способом.
Выбивать так, чтоб конец полотна с отверстием остался доступен, он ещё пригодится.

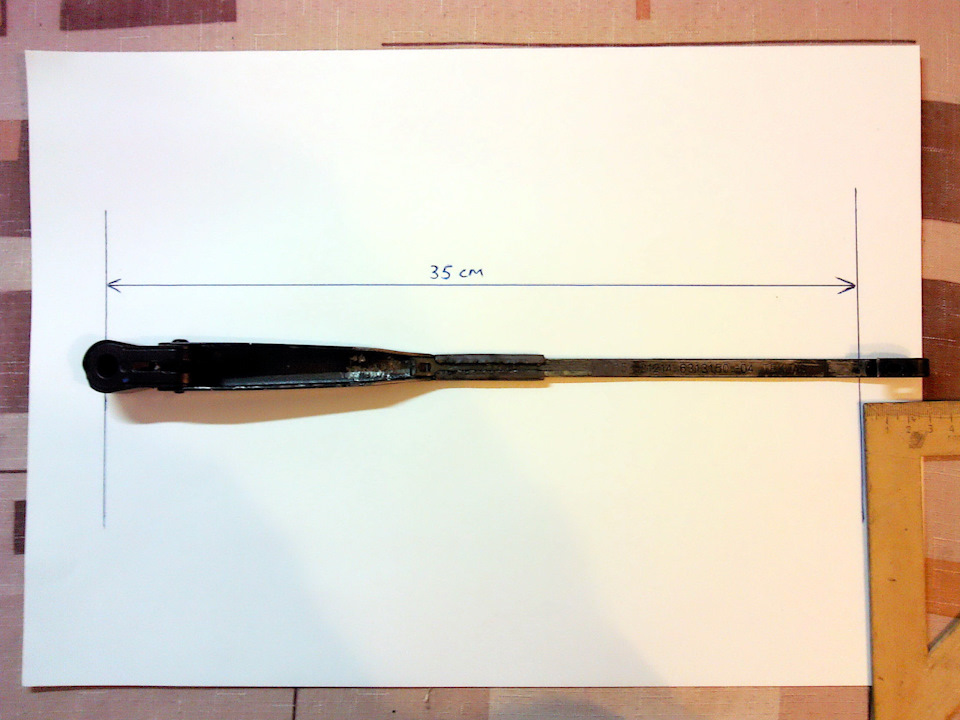

В итоге получаем удлинённый рычаг.

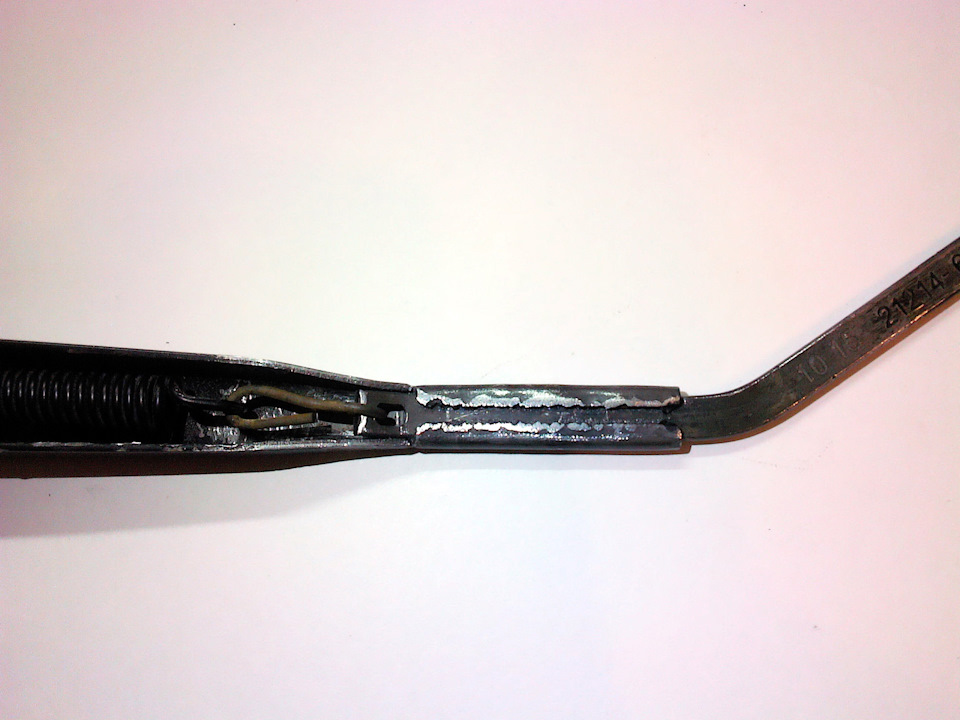

После изгиба видим, что длина от центра редуктора до края крючка стала больше чем было с завода, а значит щётка может начать биться о верхний уплотнитель.
Этого не происходит, потому как щётка теперь двигается не прямо, а наискось, компенсируя этот лишний сантиметр.
Геометрия, чтоб её…
🙂

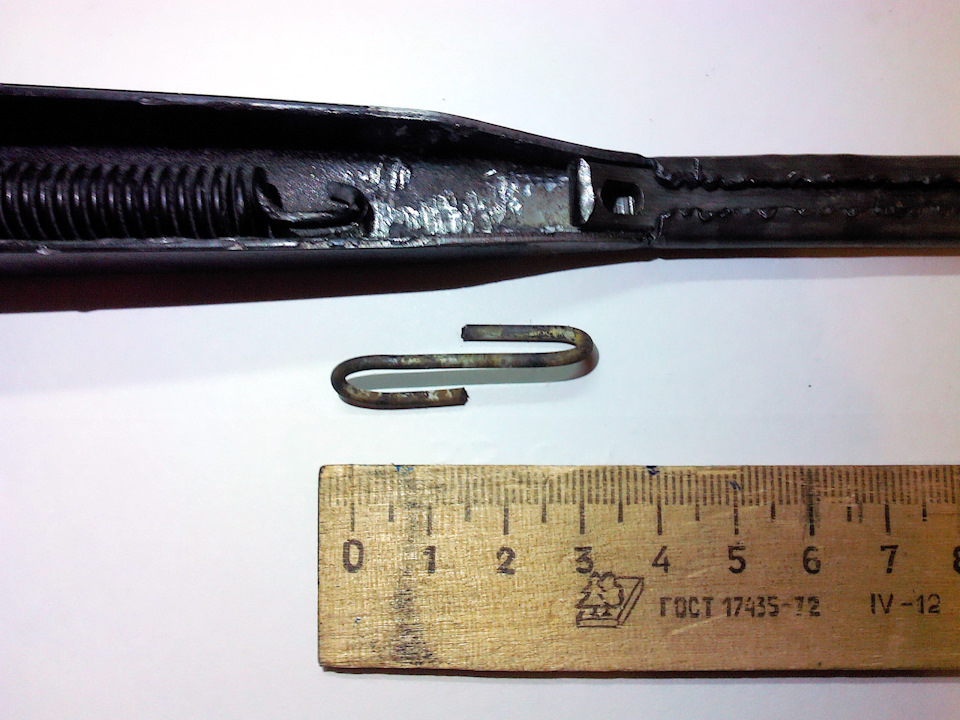

Далее необходимо подцепить пружину.
Компенсируем лишнее расстояние до ушка куском велосипедной спицы, которую греем до красна, гнём как надо и закаляем.
Придётся немного помучатся, подбирая нужное расстояние.

После всех мучений, рычаг зачищается, шлифуется, цинкуется и красится любым доступным способом.
.
Пока всё это делал, пошёл мокрый снег и потом мороз, успел сделать пару фото, на которых в принципе видно угол захвата.
Первое фото — то о чём я говорил выше, редуктор поставил щётку в положение «как получилось».

Второе фото — кратким нажимом кнопки, щётка паркуется в «нулевое» положение.

Источник

Замена щеток стеклоочистителя на ВАЗ 4×4 21213

На кузовах 4×4 (21213) с 1994 по 2009 год выпуска, дворники имеют каркасные щетки с креплением «Hook», которое автовладельцы еще называют: Крючок. С 2005 года для этой модели ВАЗ, также можно использовать гибридный тип щеток (?), который особенно хорош в зимнее время года.

615 – 645 мм со стороны пасажира

Идеальным вариантом станут — штатные щетки из автотехцентра официального дилера ВАЗ, где их подберут и установят конкретно для вашей модели авто.

Многих может не устроить высокая стоимость оригинальных дворников, тогда используйте щетки других производителей, они в разы дешевле. Для покупки подходящей щетки, необходимо учесть всего 3 параметра.

Вот конкретные модели:

• DOGA Duravision Flex

Как быстро поменять

Для замены щеток с креплением «Hook» инструмент не требуется.

Как лучше покупать

По возможности, перед покупкой сверьте выбранные щетки на соответствие требованиям в спецификациях ВАЗ для данного автомобиля.

Когда требуется замена щетки

Для проверки состояния щетки и во всех остальных случаях обратите внимание на индикатор износа — (наклейка на каркасе щетки), которая обычно ярко желтеет если срок службы щетки подошел к концу. Полная инструкция.

• Не заставляйте щетки работать «по-сухому», особенно если стекло сильно загрязнено или покрыто слоем наледи.

• Чтобы щетки служили дольше и не теряли эластичность, раз в сезон очищайте щетки от грязи: помыть в теплой воде с мылом.

• При замасливании стекла или лент щёток, следует их обезжирить 10-20% содовым раствором и тщательно промыть теплой водой. Не применяйте для этого бензин или растворитель, приведёт к разъеданию резинки щеток.

• Можно смазывать шарниры каркасных моделей составами, типа WD-40, которые хорошо вытесняют влагу и устраняют скрипы.

• В зимний период не включайте стеклоочиститель, пока не отогреется лобовое стекло, можно серьезно испортить щетки.

• Некоторые автомобили имеют подогрев зоны парковки дворников, для других создан зимний режим стеклоочистителей, когда они распологаются выше в зоне работы печки. Ознакомьтесь с инструкцией к автомобилю для включения этой опции.

• Нестрашно если длина дворников будет чуть больше или меньше штатной. Важно, чтобы при работе новые щетки не издавали никаких посторонних звуков и не бились о края лобового стекла. Многие эксперементируют с разным размером дворников, устанавливая с водительской стороны большего размера, а с пассажирской меньшего.

• Не отбивайте лед, ударами щеки по стеклу. Это может привести к повреждению дворника. Например, очень часто в такой ситуации ломаются пластиковые заглушки бескаркасных щеток, так как пластик становится хрупким на морозе.

Источник
