Как заменить датчик фаз на ниве шевроле
Где находится датчик положения распредвала в Шевроле Нива и признаки его неисправностей
При появлении неисправностей в этом датчике возникают проблемы, связанные с безопасностью как транспортного средства, так и любых пассажиров. Пример – резкое падение мощности у двигателя, хотя автомобиль находится прямо в середине потока, в процессе движения. В таких ситуациях сложно избежать ДТП – редко удается достаточно быстро среагировать. Поэтому своевременная профилактика и ремонт действительно важны. Главное – понять, как устроен датчик положения распредвала Шевроле Нива.
Что собой представляет датчик
У цилиндрового блока в двигателе есть головка, содержащая 1-2 распределительных вала. Из дополнительного оснащения в этой части – специальные лопасти, основная функция которых – управление впускными, выпускными клапанами. Еще блок включает коленчатый вал, за счет которого начинает движение сам распредвал.
В этом процессе могут принимать участие три элемента:
Принцип действия
Положение поворота распредвала по отношению к текущей позиции коленвала анализируется при работе ЭБУ двигателя. Это необходимо, чтобы определиться с рабочим цилиндром. За сообщение такой информации и отвечает датчик положения распредвала. Благодаря полученным данным корректируются параметры для дальнейшей работы форсунок, системы искрообразования.
Работоспособность датчика влияет несколько факторов:
В автомобилях в настоящее время присутствуют датчики двух разновидностей. Это датчики Холла, либо электромагнитные виды. Они отвечают за передачу сигнала к блоку ДВС.
При работе индуктивных датчиков вырабатывается сигнал переменного тока. Идентификация в этом случае упрощается, для нее достаточно двух проводов. В случае с датчиком Холла создание сигнала требует дополнительного питания. Поэтому чаще всего к устройству идет три провода. Это важно знать, когда идет замена датчика распредвала Нива Шевроле.
Признаки неисправностей
На практике отказ мотора и обездвиживание транспортного средства – последствия, с которыми владельцы сталкиваются достаточно редко. Работа двигателя продолжается, но появляются небольшие отклонения, из-за которых нормальное функционирование невозможно.
Есть несколько важных симптомов, хотя они могут говорить и о проблемах в других механизмах:
Топливовоздушная смесь будет обогащенной, если в приборе появились неисправности. Из-за этого расход бензина больше, работа мотора перестает быть стабильной.
У других моделей машин допустимы дополнительные признаки неисправностей:
При этом деталь отличается продолжительным сроком эксплуатации. 80-100 тыс. км пробега – стандартный ресурс для отечественных автомобилей. В случае с импортными цифры достигают 150 тыс. км. Можно ориентироваться на указанные периоды, когда неисправности только ищутся.
Езда с неисправным датчиком допустима, но недолгое время. Износ свечей зажигания и других компонентов увеличивается за счет таких факторов:
Проблемы ищут самостоятельно, либо принимают решение отправить транспорт на диагностику. Выбрать подходящий вариант легко.
Снятие датчика фаз
Деталь снимают с двигателя, чтобы окончательно убедиться в наличии определенной проблемы. На головке цилиндров эту конструкцию вставляют в специальное отверстие. Далее все прикручивают, одним болтом. Достаточно открутить этот соединительный элемент, а затем вытащить деталь, протереть от моторного масла. Главное – не отсоединить колодку, к которой подключены дополнительные провода.
Зажигание можно включить после того, как будет подключен мультиметр – к среднему контакту, массе авто. Стальной элемент близко подносят к торцевой части детали. Например, для этого отлично подойдет обычный ключ. Остается отслеживать показания, которые появляются на дисплее. Если с датчиком все нормально – он реагирует на приближение любого металла, чье напряжение составляет 02,-0,4 в. Высокий показатель в расчет не принимается.
При отсутствии изменений в показателях тестера прибор точно надо менять. Главное – помнить о вероятности отсутствия уплотнительного кольца даже у новых оригинальных запчастей. Такую часть конструкции надо покупать отдельно, либо использовать старую.
Замена датчика, дополнительные рекомендации
Подготовительный этап потребует сбора определенных инструментов:
Последовательность действий описывается максимально просто:
Дополнительная информация о проверках и устранении неполадок
Подключение сканеров или компьютеров, снабженных специальным программным обеспечением – оптимальный вариант для выявления большинства неисправностей. Главное – выбрать программное обеспечение, соответствующее текущей марке авто.
При неисправности датчика распредвала появляются следующие варианты ошибок:
Сканеры и ноутбуки с программным обеспечением у большинства покупателей отсутствуют. Поэтому более простым методом становится проверка с помощью мультиметра.
Всего в такой диагностике не больше 3 этапов:
При первом этапе важнее всего убедиться в том, что проводка сохранила целостность, и в том, что контакт соединительной колодки достаточно надежен. Проводящие кабели стоит осмотреть дополнительно, чтобы убедиться в отсутствии оплавления изоляции, трещин с изломами. Мультиметром легко выполнить прозвон, поиск обрыва. Дополнительная обязанность – очищение от окисления. Это первый признак проблем.
После проведения диагностики всей системы можно переходить к самому датчику. Штатные зажимы типа «крокодил» легко заменяются проводами с иглами. Главное – правильно определить место расположения двух контактов питания и третьего провода, идущего к контроллеру. Напряжение между массой шины и контактом проверяют, включив питание. Сигнал должен сохранить нормальный уровень.
Если получены показатели выше или ниже нормы – датчик в обязательном порядке подлежит замене.
Деталь полностью снимают с двигателя, чтобы выполнить окончательную диагностику, принять финальное решение.
Выводы
Поломка этого датчика действительно может приводить к неприятным последствиям. При обнаружении любых признаков неисправностей к ремонту приступают как можно быстрее. Иначе велика вероятность, что машина просто встанет посередине дороги. Сначала считывают показания, при необходимости переходят к проверке самого датчика — для выполнения процедуры остаточно обычного цифрового мультиметра.
Датчик распредвала Шевроле Нива
Датчик распредвала Chevrolet Niva представляет собой обособленный модуль, изготовленный для отслеживания позиции детали в каждый момент времени. На машине это необходимо для точного определения момента, когда требуется впрыснуть топливную смесь в камеру сгорания, подать напряжение на искрузажигания.
Технология помогает значительно сэкономить горючее и повысить эффективность мотора.
Что такое
Второе название устройства – датчик фаз, при этом оба имени блока можно использовать. Внешне деталь выглядит как пластиковый коробок сложной формы, подключенный к распредвалу.
Устройство
На Ниве нового образца устанавливается две разновидности датчиков, магнитный и основанный на принципе Холла.
Принцип действия
Датчик подключается к шкиву распределительного вала напрямую. Для этого на нем присутствуют специальные крепления. На шкиве имеется небольшой выступ – шип. Элемент, проходя по кольцу датчика создает импульс, считываемый последним.
Дальше сигнал передается на ЭСУД, которая распределяет когда и куда нужно подать топливо, в каком цилиндре зажечь свечу.
Характеристика
В зависимости от конструкции запитывается от общей сети (для системы Холла) или автономно. Во время работы магнит создает напряжение импульса от 10 до 10,5 Вольта, чего достаточно для определения положения фазы.
Где находится датчик фаз распредвала Шевроле Нива
В зависимости от конструкции двигателя и разновидности сенсора ДПРВ может монтироваться в разных местах. На ВАЗ 2123 различных модификаций устройство может быть установлено возле маслозаливной горловины – на торце двигателя. Второй вариант размещения – между 2 и 3 цилиндром. Функциональность устройства не меняется.
На фото показаны оба места, где может стоять ДПРВ.
Как проверить
Существует два способа.
Обе технологии имеют плюсы и минусы.
Нива Шевроле: как проверить датчик фаз мультиметром
Минусом способа является невысокая точность методики, но для проверки работоспособности сенсора этого достаточно.
Проверка датчика с помощью осциллографа
Более точный метод подразумевает использование специального оборудования. Специалисты рекомендуют использовать физический инструмент, не виртуальную программу на ноутбуке, что обосновано сомнительной точностью показаний подобной комбинации.
Из недостатков можно подчеркнуть наличие опыта и знаний, как правильно пользоваться осциллографом.
Ошибки
При проверке бортового компьютера на экране диагностического модуля могут отразиться:
На Шниве также могут присутствовать другие ошибки, но ввиду малой распространенности в списке их нет.
Датчик распредвала Шнивы: признаки неисправности
Когда ДПРВ сломан выступают симптомы:
Датчик положения распределительного вала Шнивы: устранении неполадок
Отдельные автолюбители – кулибины нередко пытаются починить сломанный прибор путем различных манипуляций. Специалисты рекомендуют не восстанавливать датчик. При его отказе или поломке – деталь меняется целиком.
Как убедиться в работоспособности ДПРВ
Следует выполнить стандартную процедуру проверки. После подключения датчика к бортовой сети необходимо подкинуть к нему контакты мультиметра и измерить выходящее напряжение.
Также наиболее точный метод – запустить двигатель с новым ДПРВ. Если силовая установка работает стабильно – деталь исправна.
Замена датчика распределительного вала Шнивы
Чтобы заменить ДПРВ достаточно выполнить ряд действий.
Чтобы поменять деталь достаточно 30 минут свободного времени.
Стоимость детали у официального дилера будет не менее 1500 рублей за одну единицу. Если покупать аналог на рынке ценник колеблется в пределах от 700 до 1200.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
Общая информация, снятие и установка датчика фаз Chevrolet Niva
Инструменты:
Детали и расходники:
Примечания:
Датчик фаз расположен на приливе головки цилиндров.
Принцип работы датчика фаз
Принцип действия датчика основан на эффекте Холла. На звездочке распределительного вала есть специальный штифт. Когда штифт проходит напротив торца датчика, датчик выдает на контроллер импульс напряжения уровня “земли” (около 0 В), что соответствует положению поршня 1-го цилиндра в такте сжатия.
Сигнал датчика фаз используется контроллером для организации последовательного впрыска топлива в соответствии с порядком работы цилиндров двигателя.
При возникновении неисправности датчика фаз или его цепей контроллер заносит в свою память соответствующий код и включает сигнализатор.
Снятие датчика фаз
1. Отсоедините провод от клеммы «минус» от аккумуляторной батареи.
2. Для улучшения доступа к датчику, снимите декоративный кожух двигателя, как описано здесь.
3. При выключенном зажигании, отжав фиксатор колодки жгута проводов системы управления двигателем, отсоедините колодку от датчика фаз.
4. Головкой на 10 мм отверните болт крепления датчика к головке блока цилиндров.
5. Выньте датчик из отверстия в головке блока.
Примечание:
Соединение уплотняется резиновым кольцом. При повреждении кольца или потере им эластичных свойств замените кольцо новым и нанесите на него тонкий слой моторного масла.
6. Установите датчик фаз в обратной последовательности. Момент затяжки болта крепления датчика 6-8 Н·м.
В статье не хватает:
Chevrolet Niva GLC › Бортжурнал › Замена датчика фаз и топливного фильтра
Запись для себя, чтоб не забыть, когда менял)
Итак, с месяц назад, с наступлением холодов, возникла утренняя проблема с запуском. Завожу, и сразу падают обороты ненадолго, прям чуть ли не глохнет, а затем поднимаются до нормальных (для холодного двигателя) 1200, и движок прогревается…
Т.к. РХХ уже недавно менял, то решил для начала поменять датчик фаз и топливный фильтр, так сказать для профилактики.

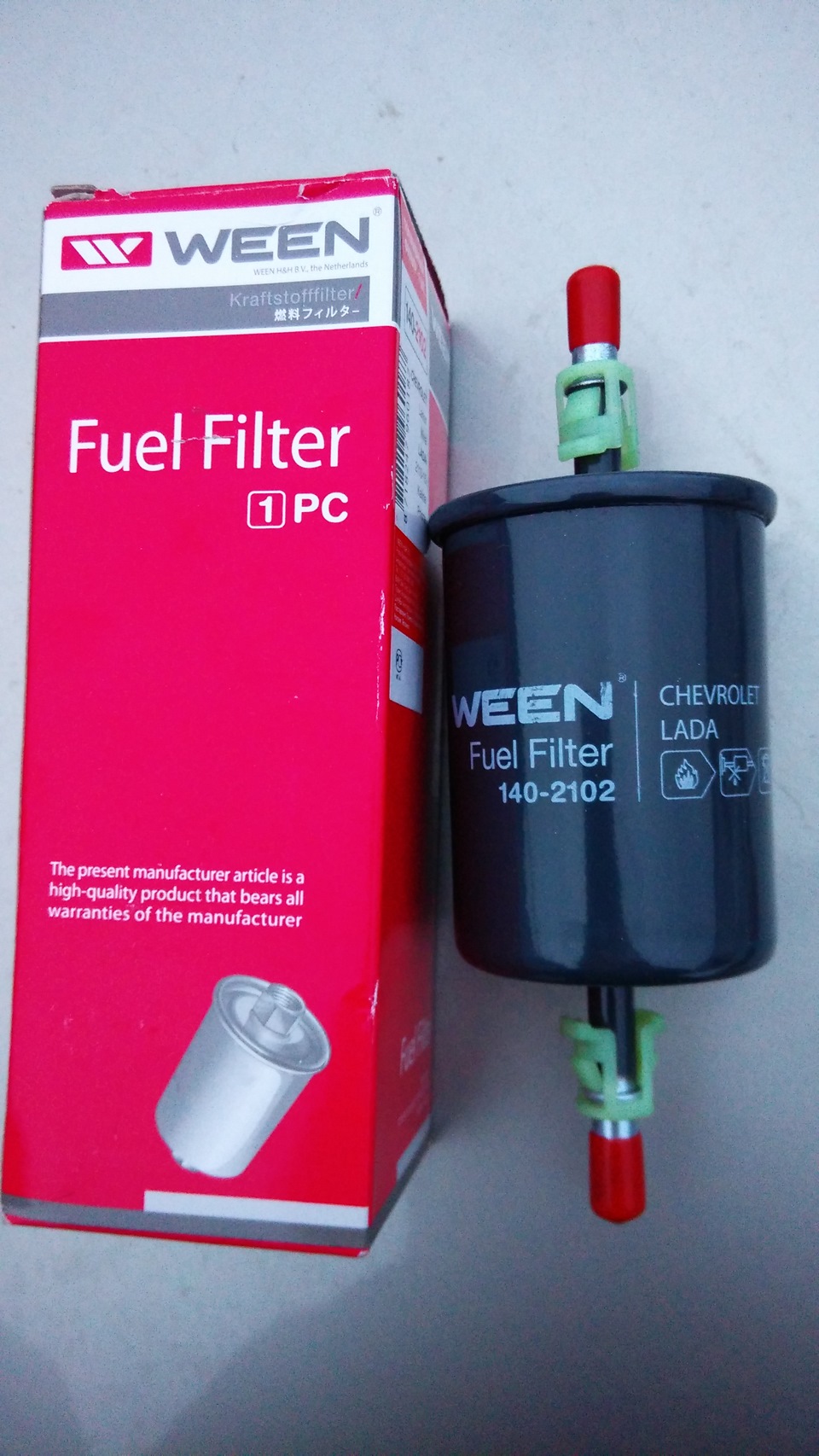

Прикупил в магазине датчик фаз (вроде 250р, не помню точно), и выписал в экзисте топливный фильтр WEEN 140-2102 (спасибо Shurik-RS за номерки!) 320р.
Снял старый ДФ, сравнил с новым, как магнитится… Почти так же, ну чуть-чуть слабже.
Заодно промыл разъем и сменил оплетку проводов.
Пока изолировал провода, смахнул старый датчик вниз) блин. упал куда то к шкивам коленвала и кондея… а на улице-то уже стемнело… искал-искал, нет нигде… решил что упал куда то в защиту. Ну что делать, подстелил клеенку, полез снимать защиту… снял… и что же? нет датчика! в итоге нашел сверху, он зацепился за шкив… кое-как просунул туда руку и вытащил его… Вот так, 15-и минутная замена датчика растянулась на 1.5 часа на холоде)
Завел, нормально всё… Поездил несколько дней, и всё таки изредка по утрам есть провалы в оборотах после запуска…
А тем временем с экзиста пришел топливный фильтр)

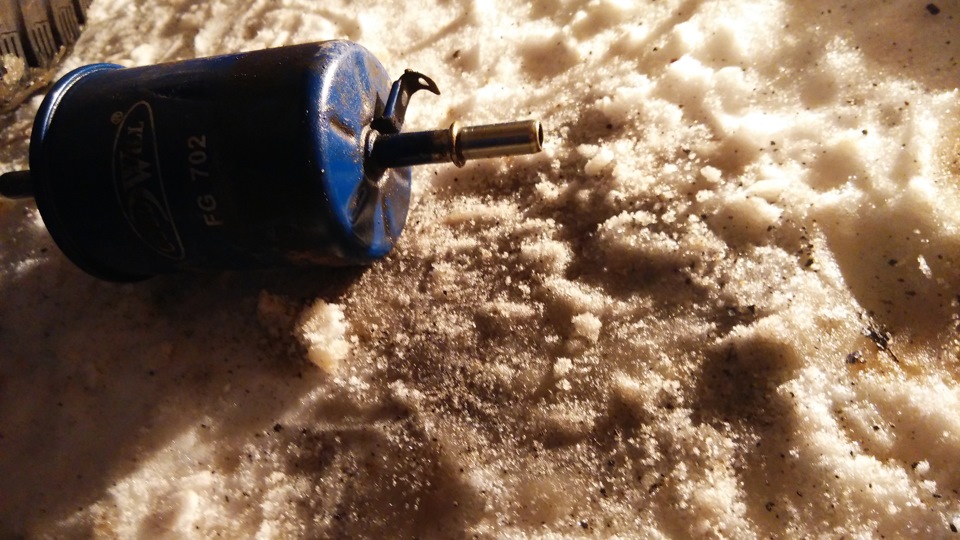

Скинул крышку, вот старый фильтр GoodWill, менялся год назад, в тот раз из старого фильтра слил черную жижу.
Теперь же — довольно чистый бензин. Будем знать, что за год топливный фильтр нифига не загрязняется)
Новый фильтр на месте. Осталось тока хомут зажать и прикрутить крышку.
Да, забыл упомянуть, что перед снятием фильтра, на заведенной машине откинул разъем с банзонасоса, чтоб снизить давление в системе… Тем не менее я всё же куртку и руки бензином облил)
Едем дальше. Если будут снова повторяться утренние проблемы, то поменяю РХХ…
Датчик распредвала автомобиля Нива Шевроле
Двигатель современного автомобиля представляет собой сложное устройство. В таком агрегате очень непросто устроена система питания, состоящая из большого количества элементов. Различные датчики электрической цепи являются основными изделиями, благодаря которым осуществляется своевременные впрыск и воспламенение рабочей смеси. Датчик распредвала автомобиля Нива Шевроле относится к данному типу устройств.
О том, как проявляют себя неисправности ДПРВ, а также о методах их устранения, будет подробно рассказано далее.
Для чего нужен датчик распредвала
Датчик распредвала автомобиля Шеви Нива служит для определения углового положения механизма газораспределения по отношению к коленвалу. Информация от этого устройства передаётся на электронный блок управления, который управляет моментом впрыска топлива. Наличие датчика фаз позволяет двигателю работать более ровно вне зависимости от нагрузки.
Благодаря своевременному приёму импульсов от этого устройства не только удаётся повысить комфортность управления автомобилем, но и снизить количество потребляемого топлива, что при высокой стоимости на энергоносители является очень важным преимуществом.
Признаки неисправности
Симптомы неисправности ДПРВ могут быть следующими:
Многие из перечисленных признаков неисправности могут проявляться и при других неполадках, поэтому чтобы убедиться в необходимости замены этого изделия его следует проверить.
Где находится ДПРВ Шевроле Нива
При попытке самостоятельно проверить датчик распределительного механизма важно не перепутать это устройство с другими элементами двигателя внутреннего сгорания. На Ниве Шевроле это устройство можно обнаружить на передней части мотора под патрубком воздушного фильтра.
Узнав, где находится устройство этого типа, можно приступить к его проверке.
Проверка датчика
Для проверки ДПРВ деталь необходимо снять с двигателя. Для выполнения этой работы необходимо:
Когда эта деталь будет демонтирована, можно приступить к проверке изделия. Для того чтобы убедиться в исправности датчика распределительного механизма, его необходимо подключить по следующей схеме к источнику постоянного тока напряжением 13.5 Вольт.
Когда устройство будет подключёно, осуществляется замер электрического напряжения на выходе датчика. Для этой цели можно использовать мультиметр, который необходимо перевести в режим измерения постоянного тока. При этом, напряжение практически не должно отличаться от источника питания. Затем необходимо перед датчиком разместить стальную пластину, и снова провести замеры напряжения на контактах устройства. В этом случае, прибор должен будет показать около 0.15 Вольт. Если устройство неисправно, то подобные изменения характеристик электрического тока наблюдаться не будут. Этот метод проверки можно также использовать и для диагностики датчиков других моделей Ваз, которые оснащаются таким элементами электрической системы управления двигателем.
Как заменить датчик
Если в результате проведения диагностических мероприятий будет установлена поломка изделия, то потребуется его замена. Установку нового изделия следует осуществлять в такой последовательности:
Далее необходимо подключить аккумуляторную батарею, включить зажигание и завести двигатель. Если причиной неисправности автомобиля являлся датчик распределительного механизма, то с первых секунд будут видны положительные перемены в работе двигателя.
Где расположен датчик распредвала, а также как заменить эту деталь на автомобиле Шевроле Нива подробно объясняется в этой статье. Размер этой детали не так велик, а стоимость редко превышает 400 рублей, поэтому стоит купить такое изделие и возить с собой. Если сразу установить заведомо исправное изделие, то можно не проверять ДПРВ мультиметром, что позволит сэкономить определённое количество времени.
