Как заменить генератор на ниве шевроле

Замена генератора Шевроле Нива

За электроснабжение автомобиля во время работы двигателя отвечает генератор. При диагностике некоторых неисправностей требуется замена генератора Шевроле Нива, однако предварительно следует убедиться в целесообразности данной процедуры.

Признаки неисправности генератора

Как следствие того, что назначение генератора вполне определено, его выход из строя легко диагностировать. Подлежит ли генератор Шевроле Нива ремонту или нет, но его обязательно придется снять с автомобиля. Существует несколько элементарных диагностических манипуляций, чтобы убедиться в необходимости ремонта.

Все эти признаки указывают либо на полное отсутствие зарядки, либо на недостаточный ток зарядки, что ведет к замене узла.

Замена генератора Шевроле Нива

Можно посмотреть видео, в котором описывается порядок съема генератора.

Для того, чтобы своими руками провести ремонтные работы, необходимо обладать подходящим инструментом, а также знать алгоритм выполнения всех действий.

Инструмент для работы

Для проведения работ по замене устройства на автомобиле Нива Шевроле понадобятся:

Алгоритм замены генератора

Первым делом необходимо побеспокоиться о собственной безопасности, сняв клеммы с аккумулятора. В зависимости от видов клемм потребуется ключ на 10 или на 8.

Затем на задней панели генератора отворачивается провод с контактного болта и снимается колодка со щеточного узла.

Натяжка ремня генератора осуществляется с помощью специальной пластины – натяжителя. Ее можно регулировать, предварительно ослабив болты крепления. Найти пластину натяжителя можно в районе натяжного ролика. Эта пластина крепится тремя болтами. Их откручивать удобнее рожковым ключом на 10 мм. Однако только два болта легко откручиваются рожковым ключом. Для третьего предусмотрена трещотка или вороток. Болты полностью не откручиваются, а лишь слегка приотпускаются. Тут же, рядом с пластиной можно увидеть регулировочный болт. Ключом на 10 его необходимо полностью выкрутить, при этом пластина натяжителя вместе с источником тока подадутся в сторону, ослабив ремень. Более подробнее о том, как снять ремень, можно почитать здесь.

Остается лишь демонтировать ремень и открутить генератор, который крепится двумя ботами, вверху и внизу. Для этой процедуры потребуется ключ на 13 мм, однако если болты будут проворачиваться, то придется их удерживать сзади ключом на 17.

Установка генератора

Замена генератора Шевроле Нива сводится к последующей установке устройства. Действовать необходимо по тому же алгоритму. Естественно, в этом алгоритме необходимо изменить порядок действий на обратный. Сначала прикручивается узел к двигателю с помощью двух болтов. Их не рекомендуется полностью затягивать, ведь впоследствии еще предстоит натяжка ремня. Новый поликлиновый ремень должен надеваться на шкивы с небольшим усилием. Обходить шкивы необходимо в следующей последовательности: шкив гидронасоса, ролик (натяжной), шкив коленчатого вала, шкив усилителя руля, ролик (обводной), шкив самого устройства. С помощью болта регулировки добиваемся, чтобы ремень в верхней свободной части при действии с усилием имел прогиб в 15-16 мм. Только после этого затягивают три болта натяжной пластины, после чего следует проверить затяжку болтов крепления источника тока.

Подсоединение генератора

Для того, чтобы подсоединить источник к цепи, необходимо сначала завершить работы на задней его панели, а затем только подключать клеммы к АКБ. Все контакты должны быть чистыми, поэтому провода следует почистить от окислившегося налета и грязи. Клеммы на аккумуляторе должны быть затянуты, в противном случае они будут быстро окисляться. При запуске двигателя с рабочим генератором контрольная лампа должна сразу погаснуть после запуска. Однако специалисты предпочитают оценить работу генератора, измерив напряжение на клеммах.

Источник

Chevrolet Niva 212300-55 GLC › Бортжурнал › 33. Ремонт генератора

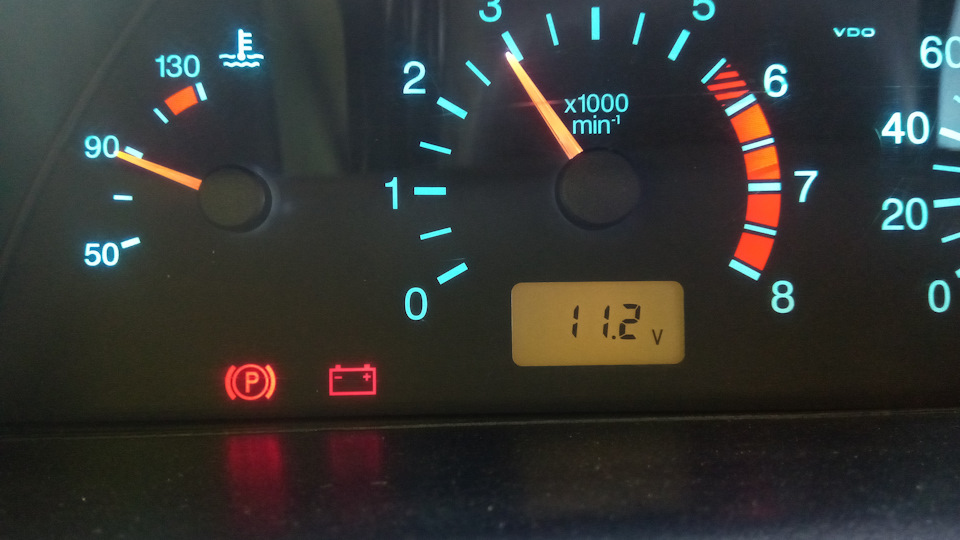

В один прекрасный день при возвращении домой из командировки 240 км. ночью в туман на остатке примерно километров в 200 МК Multitronics начал сигнализировать о том, что напряжение боровой сети ниже 11.8 Вольт. Показания штатного вольтметра эти показания подтвердили.

Поскольку ехал с ближним и с периодичностью с дальним светом и с включенными противотуманными фарами, то напряжение порой падало до 10 Вольт. Думал что из-за большого количества потребителей так проседает напряжение. Доехал домой, переночевал. С утра поехал по работе и при возвращении с другого конца города ситуация начала повторяться. Заехал в гараж, померил напряжение мультиметром и убедился в том, что МК не врет. Было решено зарядить полностью аккумулятор, иначе на оставшемся заряде до дома мне не добраться. Открыл капот, поставил зарядное устройство, и пока аккумулятор заряжается, снял генератор с машины. Вскрытие показало, что коллектору генератора (токосъемным кольцам) пришел конец. Щетки тоже стерлись. Собрал обратно генератор, поскольку приводным ремнем приводится в движение шкив не только генератора, но и ГУРа, а без него не очень то хотелось толкаться в час пик по пробкам на другой конец города.
Знакомый автоэлектрик, сказал, что нужно ротор на токарный станок, точить, потом напаивать, вобщем сказал, что требуется замена генератора в сборе. Цена вопроса генератора 100 А (80 даже не рассматривал на замену) примерно 5500 — 6000. Денег на новый генератор нет. Звоню директору, объясняю ситуацию, говорю, что по пути с командировки накрылся друг «Геннадий», нужно менять, цена вопроса 6000. На что получаю ответ, что из зарплаты и за командировку итак нормально денег должен получить, меняй сам… Отлично.
Поскольку генератору уже помочь нечем, как мне думалось, было решено его разобрать и попробовать вернуть его с того света в нашу реальность))
После долгих поисков в интернете вариантов решения проблем был найден ответ на то, как генератор можно починить. Нужно только заменить коллектор генератора, для того чтобы его заменить необходимо выпресовать подшипник, который в этом случае тоже подлежит замене, ну и, соответственно, щеточный узел с реле-регулятором напряжения.
Зашел в магазин, увидел 2 вида коллекторов генератора. один с двумя «усиками», второй как бы стоит на 4 «лапках». Первый старого образца, второй — соответственно нового. Купил коллектор генератора старого образца.
Приехал домой, зашел переодеться, инструмент в руки и через минут 10 генератор у меня в пакете в одной руке, аккумулятор — в другой, идем домой препарировать подопытного, попутно прикупив немножко пивка для настроения)))

Источник

Замена генератора Нивы Шевроле

Автомобильный генератор представляет собой устройство, состоящее из трех основных частей:

Статор характеризуется неподвижной обмоткой, на которую при пуске двигателя поступает постоянный ток. Он создает магнитное поле в статоре, что, в свою очередь, действует на ротор (подвижную часть обмотки). Когда двигатель запущен, то ротор приводится в действие от коленчатого вала. Передача вращательной силы осуществляется по ременной передаче. Таким образом, во время вращения ротора, в нем возникает ток, который передается к статору посредством щеток. Ток в обмотке статора наводит электродвижущую силу, которая преобразуется в переменное напряжение. Чтобы преобразовать переменные составляющие мощности генератора, используется выпрямитель- диодный мост.

Генератор предназначен для зарядки аккумулятора. Если он неисправен, то на авто ездить возможно, но только аккумулятор будет «садить» вся электроника, что в итоге приведет к непригодности батареи. Итог выхода из строя генератора будет плачевным, поскольку придется выложить немалую сумму денег на покупку аккумулятора.

Как обнаружить поломку генератора на Шевроле Нива

Точную причину неисправности можно определить только на специальном оборудовании. Определить это в домашних условиях сложнее. Но можно выяснить неисправность по следующим признакам:

Шевроле Нива оборудована электроникой, которая потребляет большую мощность. К тому же для пуска такого мощного двигателя, необходимо использовать аккумулятор емкостью не менее 60Аh. Что создает большие нагрузки на батарею. Поэтому важно контролировать ее зарядку от генератора.

Какие причины поломок генератора Шевроле Нива

Самой распространенной причиной выхода из строя является обрыв ремня. Ремень имеет самый непродолжительный срок службы, по сравнению с другими конструкционными элементами. Обнаружить обрыв ремня можно визуально, открыв капот и посмотрев на шкив ременной передачи. Если ремень цел, но слышаться посторонние шумы в виде металлического звона, то, скорее всего, необходима замена подшипников. Обнаружить можно только после снятия устройства.

Причиной, по которой проще купить новый генератор, нежели ремонтировать старый, является повреждение обмоток. Если это произошло, то нужно перематывать его или покупать новый. Дешевле, конечно, сдать в ремонт, но нет гарантий, что перемотка будет качественной и выдавать «правильный» ток аккумулятору. Поэтому решение, что лучше, остается за вами. Периодически выходят из строя щетки, что обусловлено постоянным трением о ротор.

Щетки можно заменить в домашних условиях.

Замена ремня

Замена ремня осуществляется не только тогда, когда он оборвался. Чтобы не допустить его обрыва в пути, необходимо периодически проводить осмотры. При обнаружении следующих повреждений, необходимо сразу провести замену ремня:

Для замены ремня важно вооружиться такими инструментами:

Купив новый ремень, можно приступить к его установке:

Снятый ремень ремонту не подлежит, поэтому сразу переходим к установке нового:

Выбор ремня. Лучше использовать ремень марки «LUZAR». Он идеально подходит для шкивов Шевроле Нива.

Процесс снятия

Замена ремня – это единственный «легкий» ремонт генератора, все остальные проблемы необходимо устранять только при его снятии. Итак, снятие проводится по такой последовательности:

Установка на место

После ремонта или новый генератор ставится на место в следующей очередности. Для удобства читаемости, порядок установки занесен в таблицу:

Замена подшипника генератора

Изношенный подшипник можно совершенно свободно заменить в домашних условиях. К тому же покупать новый генератор целиком нерационально, если можно обойтись заменой подшипника. Процесс замены подшипника включает в себя разборку конструктивных элементов генератора. Для этого необходимо снять устройство и приступить к разборке:

Важно не допускать намокания генератора, иначе это грозит его замыканием.

Процесс ремонта и замены генератора несложный, но довольно емкий, особенно если необходима замена подшипника. Ремонт обмоток проводится специалистами, поэтому перемотать ротор непросто и практически невозможно в домашних условиях. Обмотка зачастую выходит из строя после длительной работы генератора, когда на спидометре авто будет больше 100 000 км пробега.
