Chevrolet Niva Travel edition › Бортжурнал › Замена радиатора отопителя на Шниве с кондиционером, без снятия панели. Часть 2

Этап 8. Снятие испарителя кондиционера.

Из под капота откручиваем трубки кондиционера. Из системы выйдет фреон, думаю лучше им не дышать и подождать пока выйдет. Рядом две шпильки, которые держут какой-то хитрый крепеж. С испарителем он соединяется просто в паз. Я выкручивал гайки со шпилек и снимал все вместе, мне так показалось легче вытаскивать и вставлять испаритель. Можно не выкручивать.

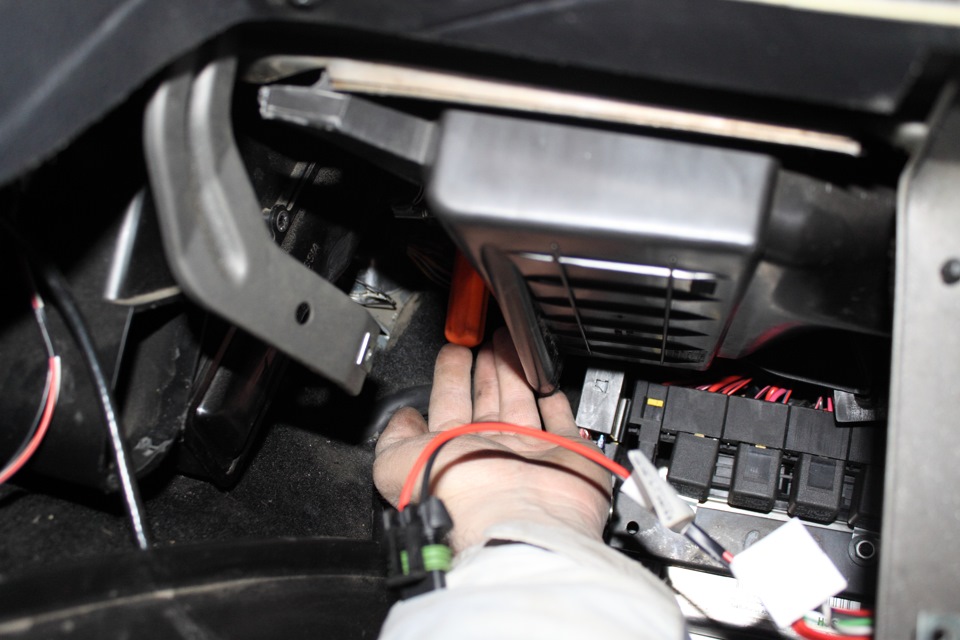

Откручиваем болты крепления корпуса испарителя. Справа на фото видно свернутую приваренную гайку) Надо было снизу болт выкрутить… тупанул) Слева болт внизу под каркасом панели, легко найти наощупь.

Дальше я долго теребил испаритель, пока не нашел еще один каварный саморез! Слева около патрубков радиатора. см фото.

Теперь сдвигаем испаритель вправо, выводя его сопло из печки и он начинает свободно болтатся внутри. Выходит он довольно плотно с небольшим применением силы и комбинаторики. Тянуть надо на себя и вниз. Есть три проблемных места.

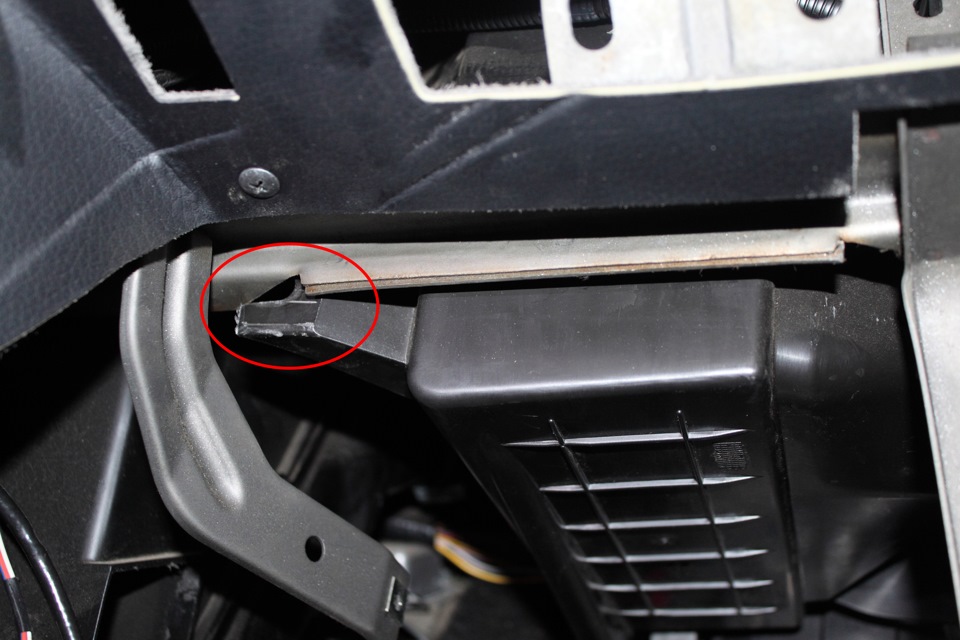

Левый передний кронштейн — натягиваем и выводим его из под крепления панели.

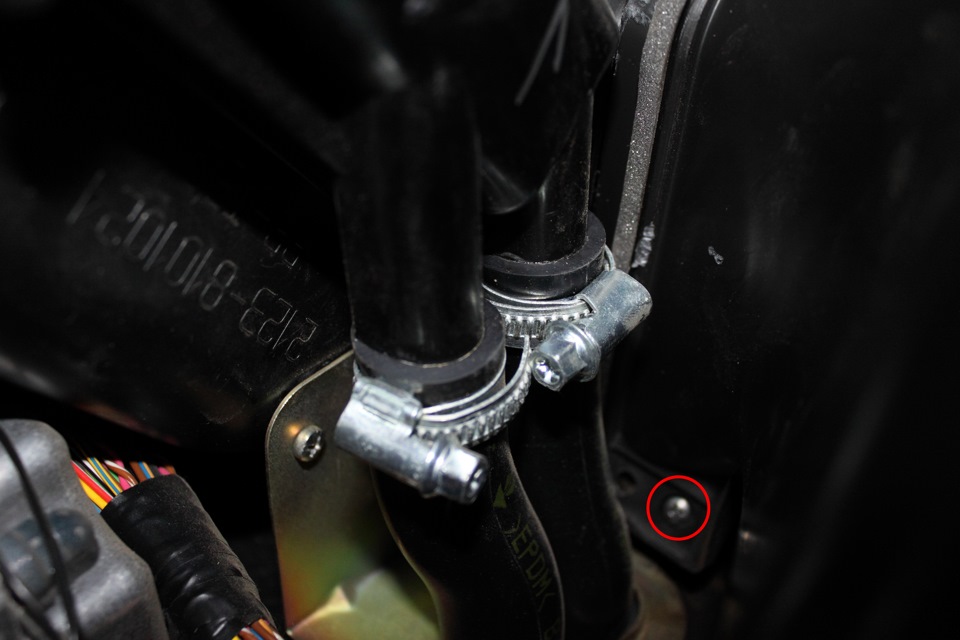

Еще мешают хомуты патрубков злополучного радиатора, ради которого все и затевалось. Их можно ослабить и сдвинуть в сторону. Я не стал. Так же снизу немного мешают мозги, тут см пункт 5.

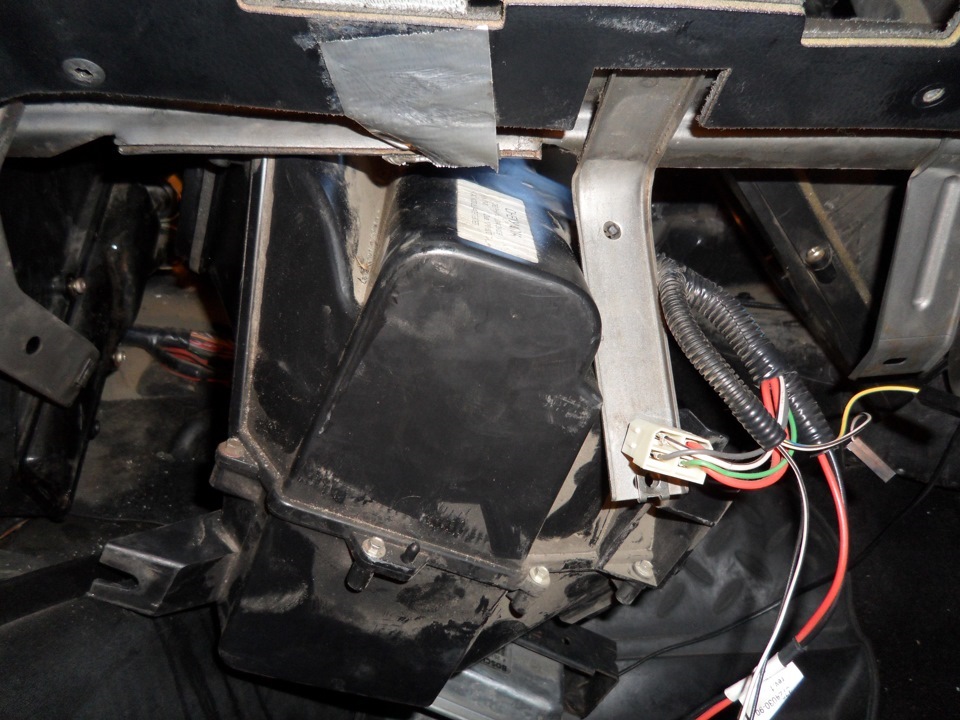

Все, доступ свободен! Подготовительные этапы закончились, теперь можно приступить к замене радиатора 😀

Этап 9. Снятие радиатора печки.

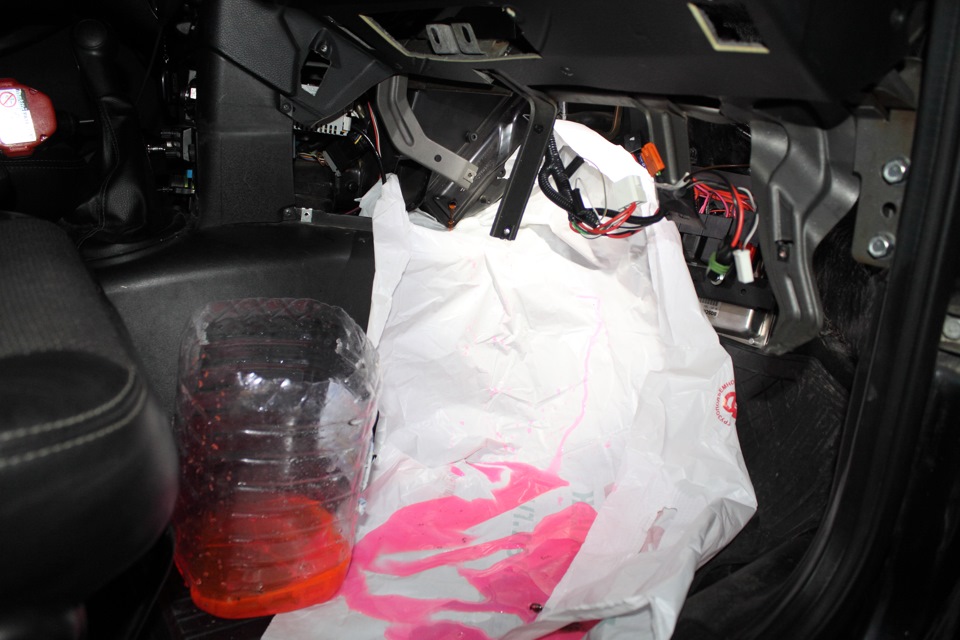

Чтобы не залить антифризом весь салон окончательно. Стелим пленку или разрезанный большой пакет под радиатор, так что бы образовался желоб для стека антифриза в коврик. Готовим тару под антифриз (5л срезанная баклашка пойдет). Готовимся. Камера свет, поехали… Сверлим снизу радиатора отверстие, для слива антифриза и подставлям туда тару. Половина выливается на коврик, половина в тару) Если отверстие не сверлить, то собрать антифриз, который хлынет из под снятого патрубка будет проблемнее.

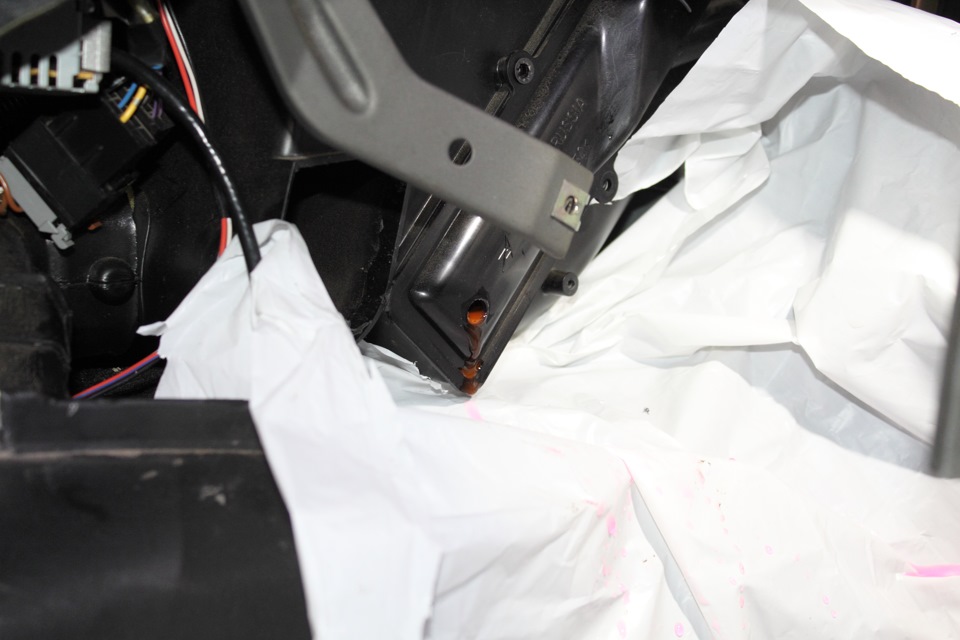

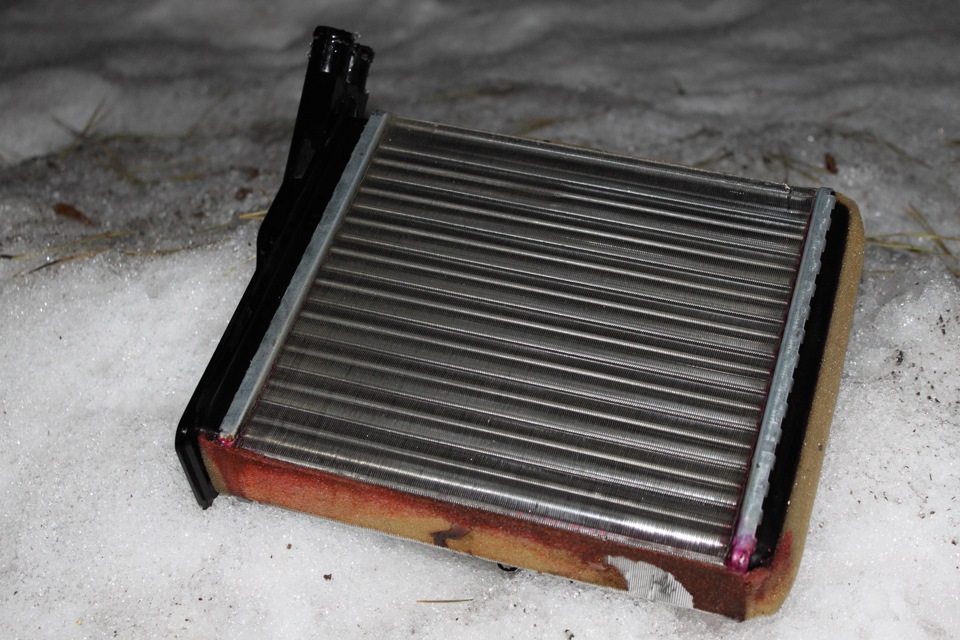

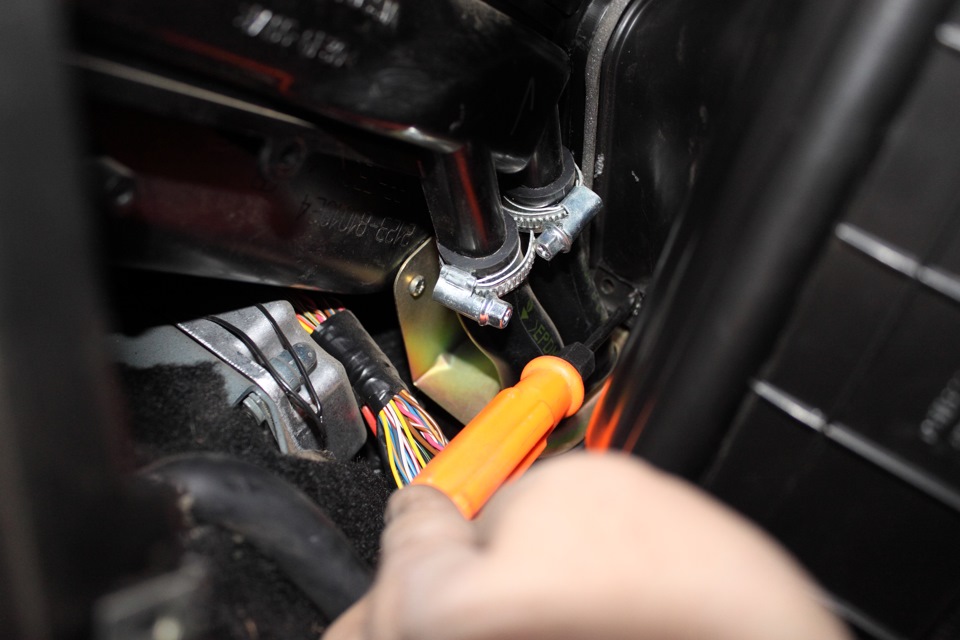

Собираем пролитый антифриз. Откручиваем хомуты с патрубков и два винта крепления радиатора. Вытаскиваем радиатор и покачивая выдергиваем патрубки. Вот и видна течь на радиаторе.

Этап 10. Замена патрубков радиатора печки.

Описывать уже ну буду. Кто дошел до этого момента — разберется)))) Просто про целесообразность. У меня они были целые, но новые я покупал и сравнил. Так вот за 3.5 года старые задубели уже прилично и плохо гнулись. Не знай сколько они проходят. Новые мягкие и эластичные. Вы же не хотите повторить эту всю процедуру снова. я поменял. На них, кстати, написана дата производства, смотрите и покупайте свежие.

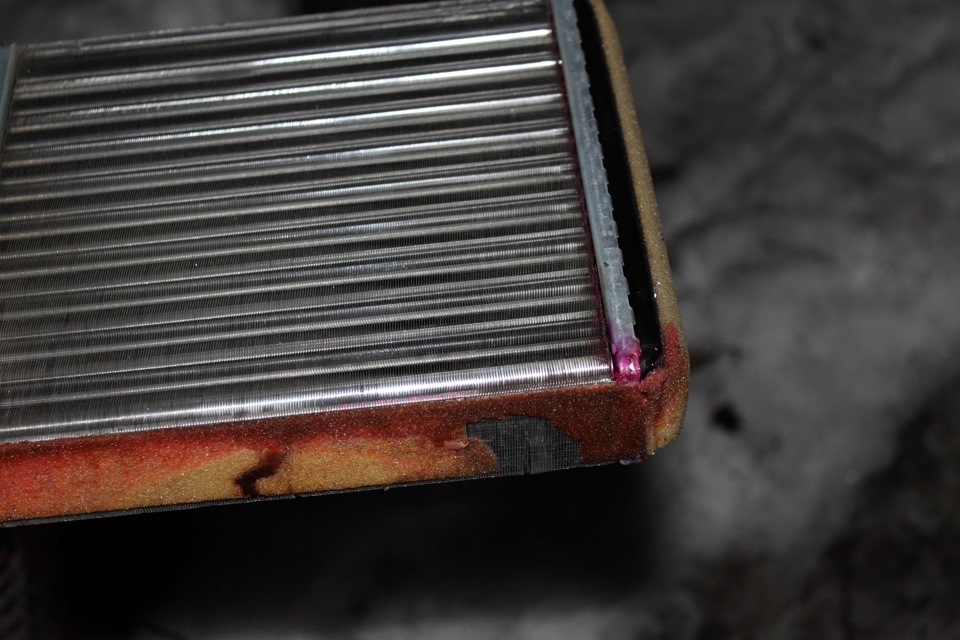

У нового радиатора не было уплотнителя, я промазал герметиком.

Дальше все собираем в обратном порядке.

Метод позволяет разбирать и собирать понемногу машину и ездить, подливая антифриз на полу разобранной. А если снимать панель, то недвижимость, пока не соберешь. Вот нашел фото кошмара для сравнения.

Еще раз спасибо trent63 за описание этого метода.

Источник

Замена радиатора печки шевроле нива

Особенности замены радиатора печки в Ниве Шевроле с кондиционером и без

Система отопления любого транспортного средства имеет своим комплектующие, который обеспечивают полноценное функционирование всего устройства. Важную роль в работе системы играет радиатор печки. Возникают ситуации, когда устройство выходит из строя и перестает работать. Чтобы устранить любую серьезную неполадку, придется произвести демонтаж узла. Расположение радиатора предусмотрено по особой схеме.
Статья расскажет, в каких случаях радиатор требует замены и как заменить его самостоятельно.

Как заменить радиатор печки на «Ниве Шевроле» без кондиционера

Многих автомобилистов часто интересует вопрос, как производится замена радиатора печки Нива Шевроле без кондиционера. Для проведения всех действий изначально потребуется открутить болты, расположенные на блоке цилиндров. Чтобы не повредить внешнюю оболочку крышки расширительного бачка, ее нужно аккуратно снять.

Кроме этого варианта специалисты рассматривают и другой способ, более практичный. Например, нужно воспользоваться новым шлангом с целью удаления жидкости, которая постепенно накапливается в емкости.

Какие инструменты понадобятся

Для проведения процедуры понадобятся следующие приборы:

Подготовка

Есть два варианта слива охлаждающей жидкости:

Важно! При замене детали могут сработать подушки безопасности. Чтобы этого не случилось, надо повернуть ключ в замке зажигания в положение «Lock». Специалисты также рекомендуют отключать массу на аккумуляторе. После выполнения всех действий нужно подождать несколько минут. Это делают для разрядки резервного конденсатора.

При наличии кондиционер, процесс замены отопителя значительно усложняется. Поэтому специалисты рассматривают следующие варианты, которые помогут в осуществлении операций:

Как снять радиатор печки

Снятие радиатора печки начинается с извлечения бардачка. Извлечение саморезов крепления облицовки производится с обеих сторон у ног пассажира. После выполнения данных действий требуется снятие клеммы осветительного прибора.

Когда хомуты резиновых патрубков ослабевают, их легко снимать. Как только шланг снимается, выкручивается крепеж теплообменника.

Для надежной фиксации радиатора необходимо проклеить грани, применяя поролон в связи с негерметичностью соединения. Это позволит избежать проникновения воздух вовнутрь.

Рамку нового теплообменника закрепляют при помощи пластика. Только после этого размещают на посадочное место.

Несколько способов замены

На практике рассматривается два варианта замены отопителя Chevrolet Niva 2006.

Первый способ

Важно учесть, что в системе отопления до 2 минут сохраняется напряжение.

Изначально снимают крышка с расширительного бачка, откручивают сливной болт, расположенный внизу двигателя. Так же можно отсоединить трубку охлаждения дроссельного узла. В качестве альтернативы можно применить шланг, при помощи которого охлаждающую жидкость можно переместить в специальную емкость.

Далее происходит смена радиатора. Совсем необязательно извлекать панель приборов. Изначально нужно снять радиатор печки и отсоединить воздуховод. Ослабляют хомуты, чтобы появилась возможность извлечь резиновую трубку.

Второй способ

Потребуется применение небольшой тары. Чтобы избежать образования лужицы в салоне рекомендовано ткань или пленку.

Пошаговая инструкция всего процесса

С помощью плоской отвертки поддевают заглушку на панели. Далее нажимают на защелки, которые располагаются в нижней части конструкции, а затем поднимают подушку вверх. Ключом соответствующего размера откручивают болты крепления подушки безопасности.

Установка заглушек решетки вентиляции выполняется откручиванием саморезов, а также извлечением самой решетки. Далее требуется удаление скотча и извлечение воздуховода при помощи соответствующего инструмента.

Чтобы аккуратно снять воздуховод со стороны пассажира, потребуется произвести демонтаж решетки вентиляции. Затем удаляют скотч.

Проводят демонтаж патрубка в ногах пассажира. Изначально откручивают крепеж крепления шланга. Для снятия испарителя кондиционера устраняют блок предохранителей вместе с блоком управления.

Важно! При извлечении вентилятора снимают воздушный фильтр. Затем выкручивают 4 самореза, при помощи которых крепится электромотор.

Для размещения конструкции подбирают правую часть. Далее снимают защелки (их всего 6 штук). Их поддевают при помощи отвертки. Как только действия будут выполнены, конструкцию можно разъединить и аккуратно достать. Чтобы отсоединить комплектующие вентилятора, необходимо извлечь защелки.

Следующий этап – это снятие трубки системы кондиционирования. Поскольку есть вероятность выхода фреона, при проведении процедуры желательно воспользоваться специальными защитными очками.

Происходит откручивание гайки. Болты крепления нужно аккуратно извлечь, чтобы не повредить гайки. Также нужно снять саморез, который находится там же, где и сам патрубок радиатора.

В салоне откручивают болты крепления испарителя, а также саморез. Сопло испарителя должно находиться в правой части, пока он не освободится.

Установка нового отопителя

Прежде чем заменить старый отопитель на новый, ось конструкции смазывают специальной смазкой. Собирают детали в обратной последовательности. При установке крыльчатки ее перемещают в разные стороны. Затем стоит убедиться, произведена или нет полная посадка на вал двигателя.

О снятии других элементов

Пользуясь моментом, когда часть салона Шеви Нивы разобрана, можно попутно заменить другие детали, если они вышли из строя. Если необходима замена вентилятора, то процедура разборки ведется таким же образом, только в конце демонтируется моторчик с турбиной, расположенные над снятым вещевым ящиком. Последовательность действий такая:

В том же проеме за бардачком находится еще одна важная деталь, отвечающая за принудительную подачу воздуха в салон, — резистор. Признак выхода из строя — переключатель скоростей вентилятора функционирует только в одном положении — «4», то есть на полной мощности. Тогда и производится замена резистора, прикрепленного саморезом к панели за вещевым ящиком.

Какие инструменты понадобятся

Чтобы самостоятельно поменять кран отопителя Шевроле Нива, понадобятся:

Как снять испаритель и вентилятор

Рассмотрим, как снять блок управления печкой на Шеви Нива. Эта процедура выполняется через бардачок. Потребуется отсоединить минус на аккумуляторе по следующей схеме:

Как снять радиатор

Чтобы исключить протекание тосола на пол, применяется полиэтиленовая пленка, иначе пол покроется антифризом.

Рекомендуется предварительно вынуть теплообменник и стянуть патрубок. Для завершения процедуры ослабляют хомуты. Далее их откручивают и извлекают.

Как заменить радиатор без снятия панели приборов

Замена устройства осуществляется поэтапно:

labavto.com

Система отопления не может полноценно функционировать без радиатора отопления. При его поломке не только отсутствует обогрев салона, но и возможен перегрев двигателя. По характерным признакам можно определить неисправность агрегата, и при необходимости заменить новым. Заменить радиатор печки на Нива Шевроле по силам любому автолюбителю.

Устройство и неисправности отопительной системы

Автомобиль Нива Шевроле оснащен отопительной системой, которая не только обогревает салон в холодное время, но и выполняет функцию охлаждения, защищает двигатель от перегрева. Ее конструкция включает следующие элементы:

Проблемы выбора нового радиатора

Алюминиевые радиаторы

Основные достоинства алюминиевых радиаторов:

К недостаткам таких радиаторов относят:

Радиаторы LUZAR отличаются низкой стоимостью

Медные радиаторы

Медные радиаторы имеют ряд достоинств, основные из которых:

Недостатки медных радиаторов:

Медные радиаторы ДААЗ хорошо держат тепло

Наибольшим спросом у автовладельцев пользуются медные радиаторы производства ДААЗ и ШААЗ.

Таким образом, заменить радиатор печки автомобиля «Нива Шевроле» довольно просто. Потребуется новый радиатор, стандартный набор слесарных инструментов и не более двух часов свободного времени.

Копирайтер с пятилетним стажем.

Главные признаки, что необходима замена радиатора печки Нива Шевроле

Если долго ездить на Шевроле Ниве и ничего в ней не делать и не проверять, то может случиться такая неприятная ситуация, когда зимой в машине станет холодно, потому что печка не будет полноценно работать. Чтобы такого не произошло внезапно, то надо брать во внимание такие признаки, связанные с радиатором салонным (также его называют теплообменником):

Если же нет течи антифриза в местах соединений, то значит, что все такие нужна замена радиатора печки. И потом, это можно увидеть один раз взглянув на радиатор, если он весь в потеках, то понятно, что его надо либо ремонтировать, либо менять. Затем надо выбрать новый радиатор печки, обычно их производят из алюминия или меди, хороши и те, и другие, кому уже какой нравится.

Сломалась печка? Как обнаружить неисправность?

При постоянной эксплуатации автомобиля тосол или антифриз циркулируют по системе охлаждения. Несмотря на прогревы до высоких температур, жидкость практически не испаряется, а ее уровень не уменьшается.

Контроль осуществляется по меткам расширительного бачка. Если вы обнаружили снижение ее объема, то с большой долей вероятности появилась течь в системе охлаждения.

Определить пробой в радиаторе печки можно несколькими способами:

При обнаружении признаков повреждения радиатора отопителя он подлежит замене.

Не стоит тянуть с ремонтом. Охлаждающая жидкость очень вредная, может спровоцировать тяжелые формы аллергии и даже онкологию.

Замена радиатора печки Шевроле Нивы: подготовка

Для замены будут необходимы такие инструменты:

Далее обязательно надо слить антифриз из системы охлаждения. Меняя радиатор печки на Шниве, обычно сливают охлаждающую жидкость такими способами:

Инструкция как менять теплообменник Нивы Шевроле без кондиционера

Производитель советует менять теплообменник после того, как приборная панель уже полностью разобрана. Но можно обойтись и без этих сложных действий, для замены радиатора печки Шевроле Нивы достаточно просто сделать такие действия:

Устройство системы отопления автомобиля Нива Шевроле

Автомобиль «Нива Шевроле» оснащён системой отопления жидкостного типа, объединённой с радиатором охлаждения двигателя. Такая конструкция, основной функцией которой является обогрев салона, позволяет при необходимости увеличить интенсивность охлаждения мотора. Кроме этого, в комплектациях LC и GLC в систему входит кондиционер.

Система отопления без кондиционера

Большая часть элементов системы отопления находится в салоне автомобиля. Исключениями являются кран печки, встроенный в перегородку моторного отсека, и патрубки, соединяющие отопитель с радиатором охлаждения двигателя.

Система отопления «Нива Шевроле» устроена довольно просто: 1 — вентиляционный воздуховод; 2 — воздуховод обогрева стекла; 3 — промежуточный корпус; 4 — промежуточный воздуховод; 5 — корпус фильтра воздухозаборника; 6 — мотор печки и вентилятор; 7 — центральный салонный дефлектор; 8 — накладка панели контроллера; 9 — фронтальный салонный воздуховод; 10 — задний салонный воздуховод; 11 — воздуховод обогрева ног; 12 — корпус блока отопителя; 13 — боковой салонный дефлектор

Радиатор и заслонки печки объединены в блок, скрытый общим пластиковым корпусом. При необходимости этот узел можно заменить целиком.

Радиатор и заслонки печки объединены в единый блок: 1 — радиатор печки; 2 — левый кожух блока; 3 — рычаг заслонки отопителя; 4 — промежуточный рычаг; 5 — винт; 6 — рамка рычагов; 7 — рычаг заслонки распределения воздушных потоков; 8 — заслонка управления отопителем; 9 — патрубки крана печки; 10 — хомут; 11 — экран патрубков; 12 — кронштейн; 13 — заслонка распределения воздушных потоков; 14 — уплотнитель; 15 — правый кожух блока; 16 — воздуховод обогрева ног; 17 — прокладка радиатора

Охлаждающая жидкость (ОЖ), нагретая двигателем, поступает из радиатора системы охлаждения в радиатор печки через патрубки и кран. Воздух, нагнетаемый вентилятором отопителя, попадает в систему отопления через воздухозаборник, расположенный под ветровым стеклом. В зависимости от положения заслонки воздушный поток идёт либо через радиатор печки, либо прямо в воздуховоды. За распределение потока между воздуховодами отвечает заслонка распределения. Выбор режима работы печки, температуры и направления воздушных потоков производится с помощью блока управления печкой, расположенного на центральной консоли.

Система отопления с кондиционером

Принцип работы печки автомобиля с кондиционером аналогичен описанному выше. Однако её конструкция существенно отличается. Вместо промежуточного корпуса отопителя установлен испаритель кондиционера, скрытый пластиковым кожухом. При включении кондиционера воздух подаётся в салон через испаритель с помощью заслонки.

Конструкция печки автомобиля с кондиционером несколько отличается: 1 — корпус отопителя; 2 — подводящий патрубок радиатора печки; 3 — отводящий патрубок радиатора печки; 4 — корпус испарителя; 5 — отводящий патрубок испарителя; 6 — подводящий патрубок испарителя; 7 — корпус электромотора печки; 8 — трос управления заслонкой подачи воздуха

Установка нового теплообменника

Поставить патрубки на место, затянуть хомуты, закрутить сливной болт на блоке цилиндров. Когда все собрано, надо долить недостающее до нормы количество охлаждающей жидкости в бачок. И на этом процедура по замене радиатора Нивы Шевроле закончена, можно через пару дней проверить уровень охлаждающей жидкости, он должен быть в норме.

А далее более подробное видео о том, как делать замену радиатора печки Нивы Шевроле:

Как самостоятельно заменить радиатор печки Шевроле Нивы

К сожалению, приходится мириться с тем, что радиатор печки на Шевроле Ниве когда-то выходит со строя и его приходится менять. Причиной выхода со строя являются некоторые детали, выполненные из алюминия. Согласиться с тем, что печка стала плохо греть — не только сложно, но и совершенно неправильно. Правильный температурный режим обеспечивает поддержание отличного микроклимата в салоне. В таком автомобиле комфортно перемещаться даже продолжительный период в любое время года.

Итак, если вы столкнулись с плохой работой печки, выяснив при этом, что главной причиной проблемы выступает радиатор, не рекомендуем вам спешить на СТО. Тамошние мастера быстро проведут работы, но затребуют при этом кругленькую сумму. Предлагаем вам её сэкономить, придержать в своём кармане, а работы выполнить самостоятельно. Хочется ещё отметить, что иногда на СТО работают халтурщики, которые готовы замылить вам глаза, содрав с вас деньги. В результате такой «мастерской» работы вам скоро вновь понадобится проводить ремонт. Так вот намного проще всё сразу выполнить самостоятельно.

Процесс замены

По той причине, что замена радиатора отопителя не является легчайшим процессом, к нему следует приступать, когда существуют веские причины, а также вы наблюдаете признаки, явно указывающие на проблемы, возникшие в системе отопления. Опытные мастера делятся рекомендациями, опираясь на которые можно поставить «диагноз» своему авто, указывающие на то, что пришло время замены радиатора. Если печка начинает плохо греть, поэтому в салоне вашего транспортного средства вас постоянно пронизывает озноб, значит, проблема с отоплением существует. Если к тому же вы чувствуете запах антифриза, значит, ваши опасения тем более подтверждаются. Ещё сильнее вы должны заволноваться, если вы стали замечать, что уровень используемой охлаждающей жидкости постоянно снижается, а под ковриком в салоне вы внезапно обнаружили «болотце» с жирной жидкостью.

Сначала, конечно, проверьте все патрубки и шланги, являющиеся составными частями системы отопления и охлаждения. Убедитесь в их целостности. Если это так, значит, виновником таких бед является всё-таки ваш радиатор печки, ресурс которого уже исчерпан. Даже при отсутствии у вас знаний, как поменять радиатор, не пасуйте перед проблемой. Мы готовы вам помочь и выдать конкретные рекомендации, опираясь на которые вы мастерски осуществите замену радиатора печки на Ниве Шевроле с кондиционером и без него.

Существует два способа замены радиатора. Первый способ предполагает проведение работ, не нуждающихся в снятии торпеды. Однако такой способ сопровождается явным недостатком, заключающимся в том, что в ходе выполнения задачи произойдёт разгерметизация кондиционера, поэтому по завершении придётся заправлять его хладагентом. Второй способ можно осуществить, снимая приборную панель. К сожалению, такая замена радиатора печки на вашей Шевроле Ниве будет сопровождаться большей затратой физических и временных ресурсов. Определитесь с тем, какой способ для вас будет более предпочтительным, изучите предложенные нами рекомендации и приступайте к действиям.

Первый способ

Этот способ подходит для тех, кто привык все действия выполнять молниеносно, поскольку не может позволить своему транспортному средству просто простаивать в гараже. Главным недостатком этого способа является то, что вы в самом начале выполнения действий должны выпустить весь фреон из кондиционера. Если желаете облегчить себе процесс обратной сборки, позаботьтесь об этом ещё перед разборкой, вооружитесь маркером и помечайте все снятые болты, винты и прочие составляющие.

Сначала открутите все болты и снимите бардачок. Далее, переориентируйте свои старания на подушку безопасности, если таковая у вас имеется. Снимите пассажирский воздуховод, открутив болты, отсоединив заглушки. Пусть вас не пугает, что даже при приложении силы воздуховод вам не поддаётся. Производитель иногда их склеивает скотчем, поэтому усильте свой напор и у вас всё получится.

Извлеките патрубок, расположенный в нижней части, там, где обычно располагаются ноги пассажира. Далее, демонтируйте блок управления, отсоединив от него провода. Чтобы эти провода не мешали вам, можно их временно связать изолентой. Следующим шагом будет извлечение улитки. Вам опять предстоит выкручивание нескольких саморезов, далее отсоединение тросиков и свободное вытягивание улитки. Зайдите теперь со стороны капота, найдите трубки кондиционера и выкрутите их.

Вот теперь мы добрались до радиатора. Однако сразу его демонтировать нельзя. Первоначально следует прорезать в нём дырку, подставить заранее подготовленную ёмкость и слить весь антифриз, оставшийся в нём. Такие действия достаточно важны, поскольку при игнорировании их, как только вы отсоедините патрубки и шланги, весь антифриз начнёт брызгать в разные стороны, загрязняя всё вокруг, в том числе и салон. Продолжать процесс будет при этом затруднительно.

Замена

Существует 2 способа чтобы поменять печку на Chevrolet Niva с кондиционером. Отличаются они скоростью исполнения и дополнительными работами, требующимися для выполнения действия:

Мы опишем второй способ

Главные признаки, что необходима замена радиатора печки Нива Шевроле

Если долго ездить на Шевроле Ниве и ничего в ней не делать и не проверять, то может случиться такая неприятная ситуация, когда зимой в машине станет холодно, потому что печка не будет полноценно работать. Чтобы такого не произошло внезапно, то надо брать во внимание такие признаки, связанные с радиатором салонным (также его называют теплообменником):

Если же нет течи антифриза в местах соединений, то значит, что все такие нужна замена радиатора печки. И потом, это можно увидеть один раз взглянув на радиатор, если он весь в потеках, то понятно, что его надо либо ремонтировать, либо менять. Затем надо выбрать новый радиатор печки, обычно их производят из алюминия или меди, хороши и те, и другие, кому уже какой нравится.

Основные неисправности печки

Неисправности печки могут быть самыми разными. Наиболее часто причиной выхода её из строя является:

В результате любой из перечисленных ситуаций печка перестаёт работать в штатном режиме.

Тёплый воздух не поступает в нижнюю часть салона

Перед началом ремонта печки следует проверить температуру охлаждающей жидкости (ОЖ). Возможно, проблема не в отопителе салона, а в системе охлаждения. Если же двигатель прогревается до рабочей температуры (90˚С), то причину неисправности следует искать в печке.

С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона

Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия.

Такая последовательность действий обусловлена погрешностями сборки. Из-за зазоров и люфтов создаются помехи распределению воздуха и установке заслонки в нужное положение с первого раза. Если после выполненных действий тепло в ноги так и не поступает, требуется доработка системы отопления.

Утечка тосола из печки

У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки. Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются. После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется на новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.

Из-за потери эластичности патрубки печки со временем трескаются и пропускают тосол

ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый.

Печка плохо греет

Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха. Если на первых трёх скоростях воздух не подаётся или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить.

Причиной невозможности переключить скорости является выход из строя резистора

Если резистор исправен, диагностика продолжается. Проверяют уровень ОЖ. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней. Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ.

Одной из причин плохого обогрева салона отопителем может быть низкий уровень ОЖ в системе

При неисправности блока управления его придётся демонтировать. Ремонт блока в домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис. Другой причиной остановки печки может стать забитый пылью салонный фильтр. В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки.

Замена радиатора печки Шевроле Нивы: подготовка

Для замены будут необходимы такие инструменты:

Далее обязательно надо слить антифриз из системы охлаждения. Меняя радиатор печки на Шниве, обычно сливают охлаждающую жидкость такими способами:

Но по идее, проще всего использовать первый способ, но всякое бывает, может сливное отверстие не удается открутить.

Кстати, чтобы во время замены радиатора печки вдруг не сработали подушки безопасности, то надо просто ключ в замке зажигания повернуть в положение «Lock», а также отключить массу на аккумуляторе. После отключения аккумулятора надо еще пару минут подождать, чтобы резервный конденсатор успел разрядиться.

Также заранее еще можно подготовить тонкие полоски из поролона, которыми надо будет обклеить радиатор по периметру. Это надо делать для того, чтобы не было щелей и воздушный поток шел только через радиатор.

Если в машине есть кондиционер, то это немного меняет все дело, усложняет процесс замены радиатора. Поэтому есть такие варианты развития событий:

Самостоятельно в гараже эту работу будет сложно проделать. Самостоятельно можно будет поменять радиатор печки только в том случае, если в машине нет кондиционера. Кстати, для тех, кто живет на Украине, есть возможность купить запчасти на Шевроле Лачетти в Киеве по выгодным ценам.

Подготовительный цикл

Для выполнения работ понадобится следующий набор инструмента:

Обязательным этапом подготовительных работ является слив охлаждающей жидкости. При исполнении процесса по замене радиатора печки на автомобиле Шевроле Нива слив осуществляется двумя методами:

Важно! Чтобы избежать в процессе работ срабатывания подушек безопасности, ключ зажигания нужно установить в положение «Lock» и отсоединить от АКБ провод, идущий на «массу». Приступать к работам можно только по истечении 2 минут, когда резервный конденсатор полностью разрядится.

Желательно подготовить тонкие полосы поролона, который будет нужен для оклейки радиатора по всему периметру. Данная процедура направлена на минимизацию щелей и концентрацию движения воздушного потока через теплообменник.

Значительно влияет на процесс ремонта наличие кондиционера, поскольку существенно осложняет технологический процесс. В этом случае на практике применимы два варианта:

Оба варианта в домашних условиях трудновыполнимы, потому что содержат сложные технологические этапы, поэтому рассмотрим замену неисправного радиатора печки на автомобиле Нива Шевроле не оборудованном кондиционером.

При видимых следах повреждения, даже без утечки охлаждающей жидкости, радиатор охлаждения требует замены.

Перед тем как приступить к работе, позаботьтесь о том, чтобы под рукой находились все инструменты, жидкость WD-40 для наилучшего снятия закисших деталей, ёмкость объёмом минимум 5 литров, для слива отработанной ОЖ, а также дополнительная ёмкость для слива жидкости гидроусилителя.

Инструкция как менять теплообменник Нивы Шевроле без кондиционера

Производитель советует менять теплообменник после того, как приборная панель уже полностью разобрана. Но можно обойтись и без этих сложных действий, для замены радиатора печки Шевроле Нивы достаточно просто сделать такие действия:

Признаки неисправности

Замена радиатора печки Chevrolet Niva с кондиционером работа довольно сложная, но вместе с тем ее вполне можно сделать самостоятельно. Только сначала нужно определить действительно ли причина в радиаторе отопителя. Признаки неисправности следующие:

На всякий случай, перед тем как лезть к печке, проверьте шланги и патрубки, подводящие к ней жидкость. Если они мокрые, то причина в них.

Инструмент. Для этой работы не требуется особого инструмента, практически все необходимое можно найти в обычном наборе ключей. Также понадобятся 2 отвертки (шлицевая и крестовая) и пассатижи. А также коробочка под саморезы. Помимо этого можно запастись маркером.

Радиатор печки на Нива Шевроле с кондиционером в виду конструкции расположен несколько иначе, чем в предыдущем случае. Поэтому, чтобы поменять его лучше прибегнуть к некоторым хитростям.

Так же замена радиатора печки Нива Шевроле с кондиционером без снятия панели приборов потребует замены испарителя. Поэтому в некоторых случаях автовладельцы предпочитают производить ремонт со снятием приборки. Несмотря на то, что этот способ более сложный он позволяет не нарушать герметичность системы кондиционирования, чтобы не было затрат на заправку авто фреоном.

Работу можно разбить на несколько основных этапов:

Важно помнить, что замена радиатора печки потребует разбора значительной части передней панели, поэтому, чтобы во время сборки не оставалось лишних деталей и система заработала как следует, необходимо придерживаться четкого порядка при обратной сборке и при необходимости запоминать расположение крепежных элементов.

После демонтажа необходимо проверить радиатор и все подводящие патрубки на герметичность. По возможности нужно заменить все патрубки, которые имеют повреждения или их внешний вид вызывает подозрения, чтобы вновь не возвращаться к столь долгой процедуре ремонта.

Сборка производиться в обратной последовательности. После того, как все элементы установлены на свои места система заполняется охлаждающей жидкостью и несколько первых дней необходимо следить за ее уровнем. Если все работы были выполнены правильно, то салон автомобиля надолго избавиться от подтеков тосола и вернется тепло и свежий воздух без постороннего запаха.

Если долго ездить на Шевроле Ниве и ничего в ней не делать и не проверять, то может случиться такая неприятная ситуация, когда зимой в машине станет холодно, потому что печка не будет полноценно работать. Чтобы такого не произошло внезапно, то надо брать во внимание такие признаки, связанные с радиатором салонным (также его называют теплообменником):

Если же нет течи антифриза в местах соединений, то значит, что все такие нужна замена радиатора печки. И потом, это можно увидеть один раз взглянув на радиатор, если он весь в потеках, то понятно, что его надо либо ремонтировать, либо менять. Затем надо выбрать новый радиатор печки, обычно их производят из алюминия или меди, хороши и те, и другие, кому уже какой нравится.

После длительного эксплуатационного периода может так оказаться, что машина в зимнее время останется без отопления. Чтобы исключить развитие такого сюжета, нужно знать основные признаки, которые требуют усиленного внимания, прежде всего, к состоянию теплообменника отопителя:

При отсутствии протечек антифриза в местах соединений любой из приведенных симптомов указывает на то, что необходима замена радиатора печки Нива Шевроле, причем, чем быстрее, тем лучше. Выбирая новый теплообменник, следует принимать во внимание наличие в продаже изделий двух типов: из алюминия и меди, приоритеты каждый определяет самостоятельно – о свойствах данных материалов написано уже достаточно.

система Хотя сам производитель рекомендует приступать к смене теплообменника только после полного демонтажа приборной панели, автолюбительская смекалка доказала свою состоятельность и позволила обойти ряд сложных операций. Для этого достаточно повторить следующие технологические переходы:

После установки патрубков не забываем затянуть хомуты и завинтить болт для слива тосола на блоке цилиндров. Теперь необходимо долить необходимое количество жидкости в расширительный бачок и через несколько дней эксплуатации машины проверить уровень охлаждающей жидкости.

Читать далее: Тормозная система ваз 2101 установка вакуума замена колодок инструкции с фото и видео

Работы на автомобилях по снятию радиатора охлаждения оборудованные кондиционером в целом схожи, однако имеют свои особенности.

Лезем к радиатору

Установка нового теплообменника

Поставить патрубки на место, затянуть хомуты, закрутить сливной болт на блоке цилиндров. Когда все собрано, надо долить недостающее до нормы количество охлаждающей жидкости в бачок. И на этом процедура по замене радиатора Нивы Шевроле закончена, можно через пару дней проверить уровень охлаждающей жидкости, он должен быть в норме.

А далее более подробное видео о том, как делать замену радиатора печки Нивы Шевроле:
