Как заменить передний тормозной цилиндр на ниве шевроле
Chevrolet Niva чем-старше-тем-лучше › Бортжурнал › Замена блока цилиндров переднего тормоза нивы 2123
Еще весной меняя колеса заметил, что переднее водительское колесо не проворачивается свободно. Оно было поджато суппортом.
Снял, расшатал цилиндры, решил готовиться к замене. Еще походит.
Вот такие артикулы на детали.
21214-3501178-00-0 Блок цилиндров переднего тормоза правый 1500
21214-3501179-00-0 Блок цилиндров переднего тормоза левый 1500
21210-3501017-00-0 Суппорт переднего тормоза левый 600
21210-3501016-00-0 Суппорт переднего тормоза правый 600
Но самое сложное это найти «пупочку» с пружинкой. Деталь копеечная, но в магазинах нет. В интернете удалось заказать только с третьего раза.
210103501059 – Фиксатор цилиндра суппорта 2101 (4шплин.+4пружин.)
21010-3501059-00-0 Фиксатор цилиндра переднего тормоза 2,00
21010-3501060-00-0 Пружина фиксатора цилиндра 0,90

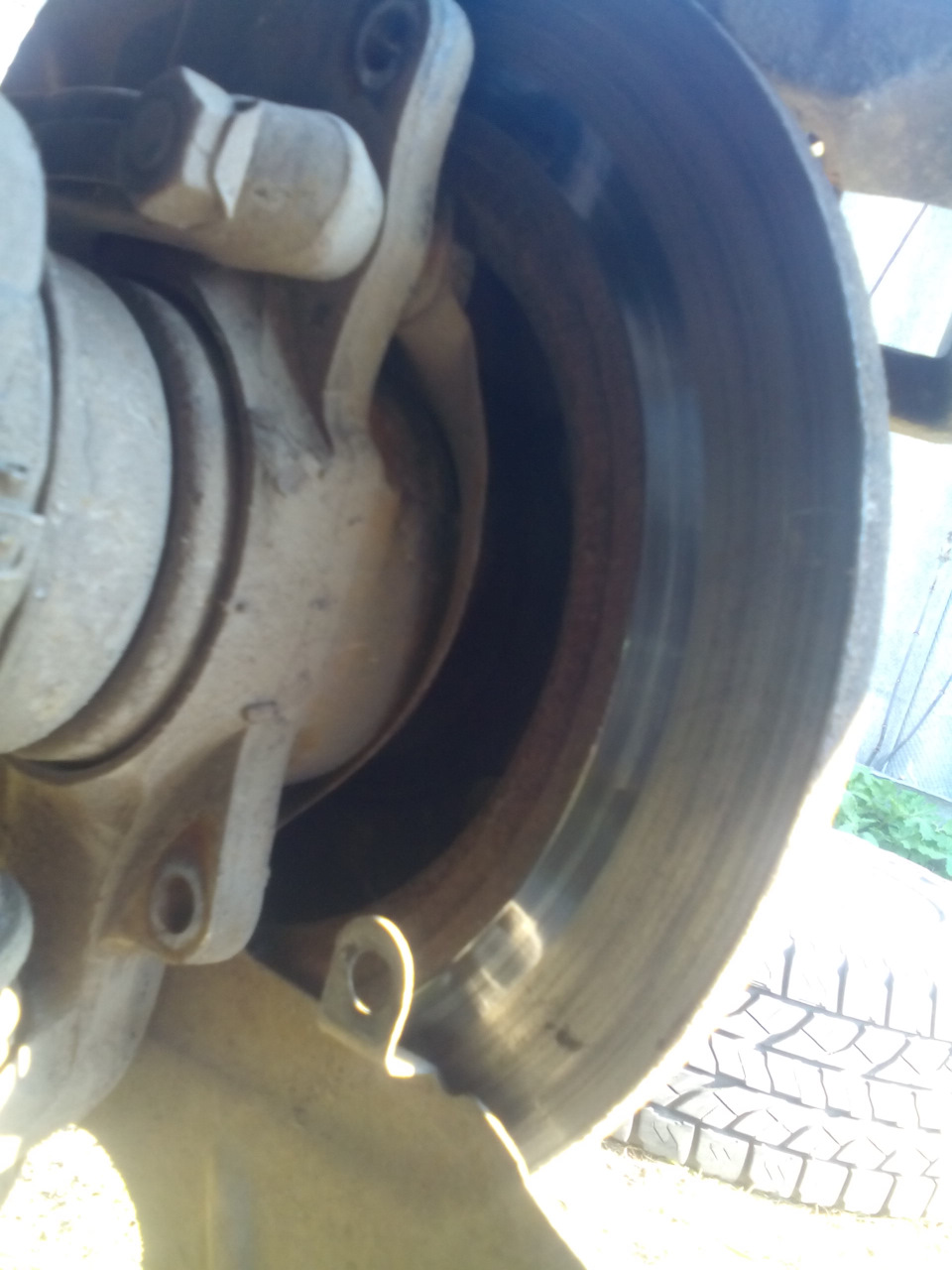

А вот эта редкая копеечная деталь на своем месте. Она фиксирует рамку в нужном положении.

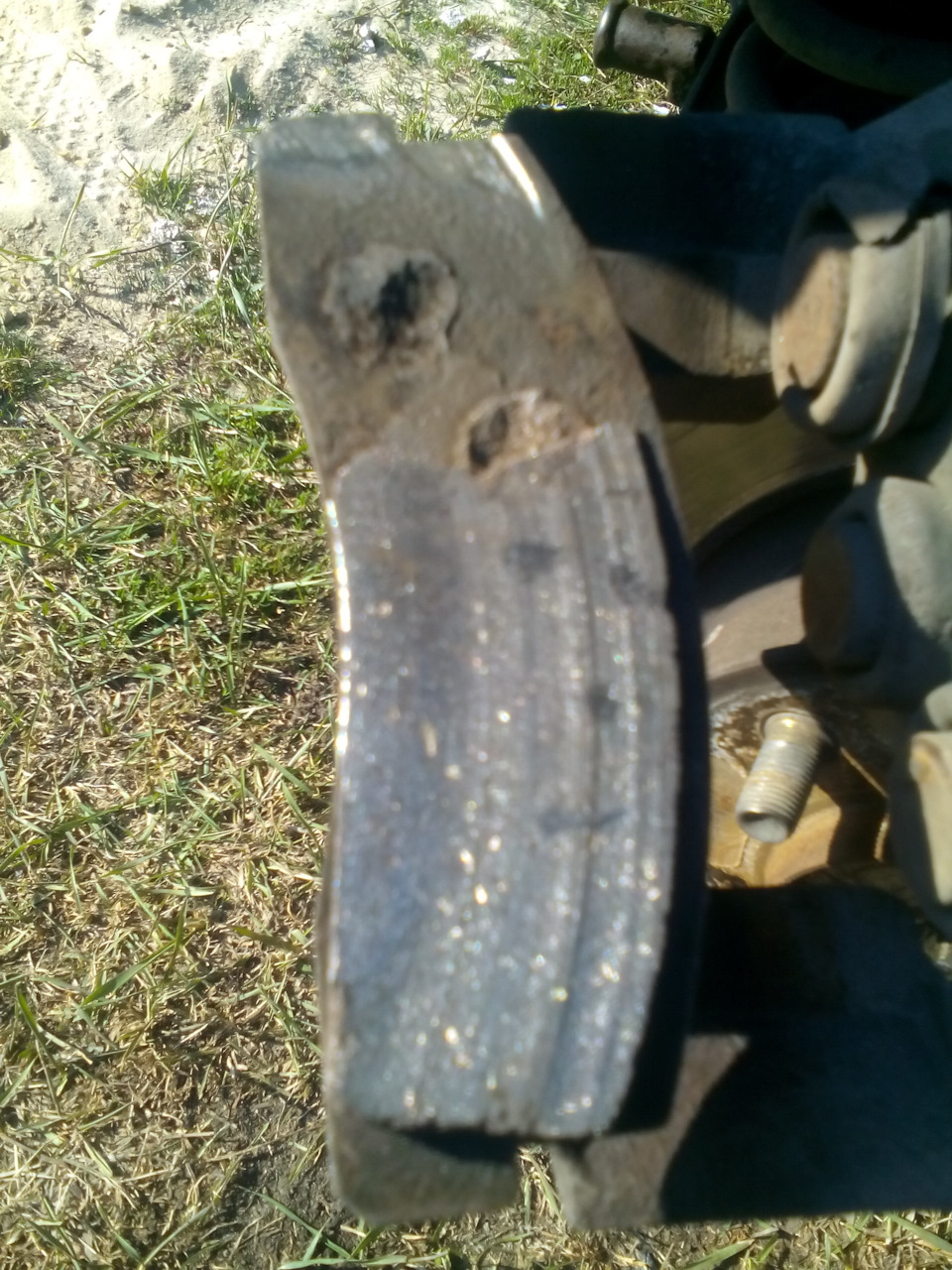

И вот снова меняясь на зиму пришла пора менять и суппорт. (Машину немного даже вело в сторону этого колеса.) Колодки сточены заметно сильнее.

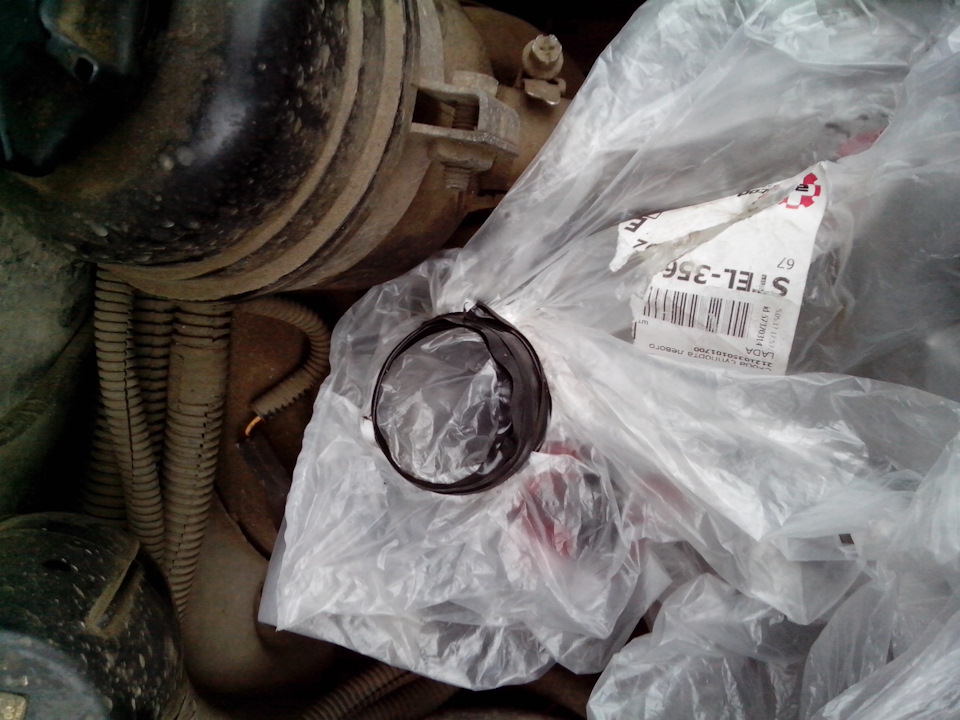

Не забываем одет пакет на бачок (чтобы при снятии суппорта жидкость не так быстро вытекала).
Откручиваем старый суппорт (ключ на 15 у шланчика) и прикручиваем новы с новой медной прокладочкой.
Но новая конструкция суппорта отличается от старой. И поэтому мешает немножно экран.
В новом суппорте, кстати, нет соединителя циллиндров суппорта, который у всех только разлагался.

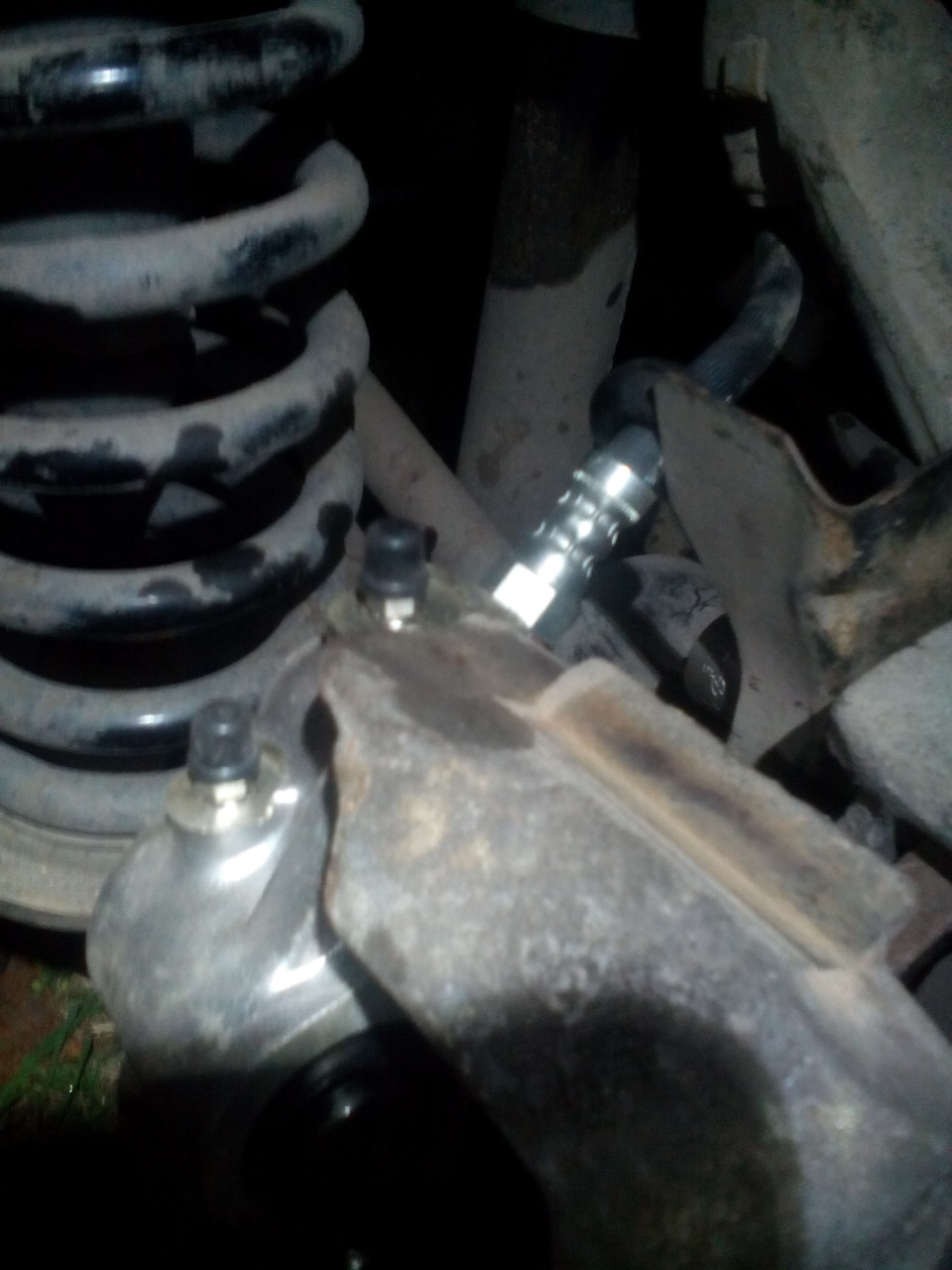

И тормозной шланг не встает на место:
Экран можно просто подогнуть:
Ну и затем прокачивает жидкость в одиночку самотеком.
Либо помогая педалью, не забывая фиксировать педаль в нажатом положении с помощью подручных палок.
В этот раз прокачка удалась с третьей попытки.
Замена рабочих цилиндров переднего тормозного механизма Niva Chevrolet
Блок цилиндров переднего тормозного механизма меняют при появлении течи тормозной жидкости через уплотнительные кольца, при повреждении защитных чехлов поршней, а также при заклинивании поршней вследствие коррозии.
Вам потребуются: ключ «на 14», пассатижи, выколотка, молоток.
Снимаем блок цилиндров с суппортом тормоза (см. Замена тормозных колодок Niva Chevrolet).
Вынимаем тормозные колодки.
Зажав суппорт тормоза в тиски с накладками губок из мягкого металла, выколоткой страгиваем фиксатор блока цилиндров.
Одновременно утапливаем фиксатор блока цилиндров стержнем диаметром 3–4 мм и, ударяя молотком с пластмассовым бойком по блоку цилиндров, начинаем сдвигать блок по направляющим суппорта тормоза.
Сдвинув блок цилиндров на 1,5–2,0 мм, вынимаем стержень.
Молотком с пластмассовым бойком или киянкой выбиваем блок цилиндров из направляющих суппорта.
Блок цилиндров и суппорт тормоза.
Вынимаем фиксатор и его пружину из гнезда блока тормозных цилиндров
Фиксатор входит в отверстие суппорта и ограничивает перемещения блока цилиндров
Сборку и установку переднего тормозного механизма проводим в обратной последовательности.
Для облегчения сборки снимаем напильником фаски с направляющих блока цилиндров.
Утопив фиксатор в гнездо блока, вставляем блок в пазы суппорта.
Молотком с пластмассовым бойком забиваем блок цилиндров, пока фиксатор не войдет в отверстие суппорта.
Установите суппорт на автомобиль и прокачайте гидропривод тормозов.
Chevrolet Niva Зеленая Анжела › Бортжурнал › Замена передних тормозных цилиндров

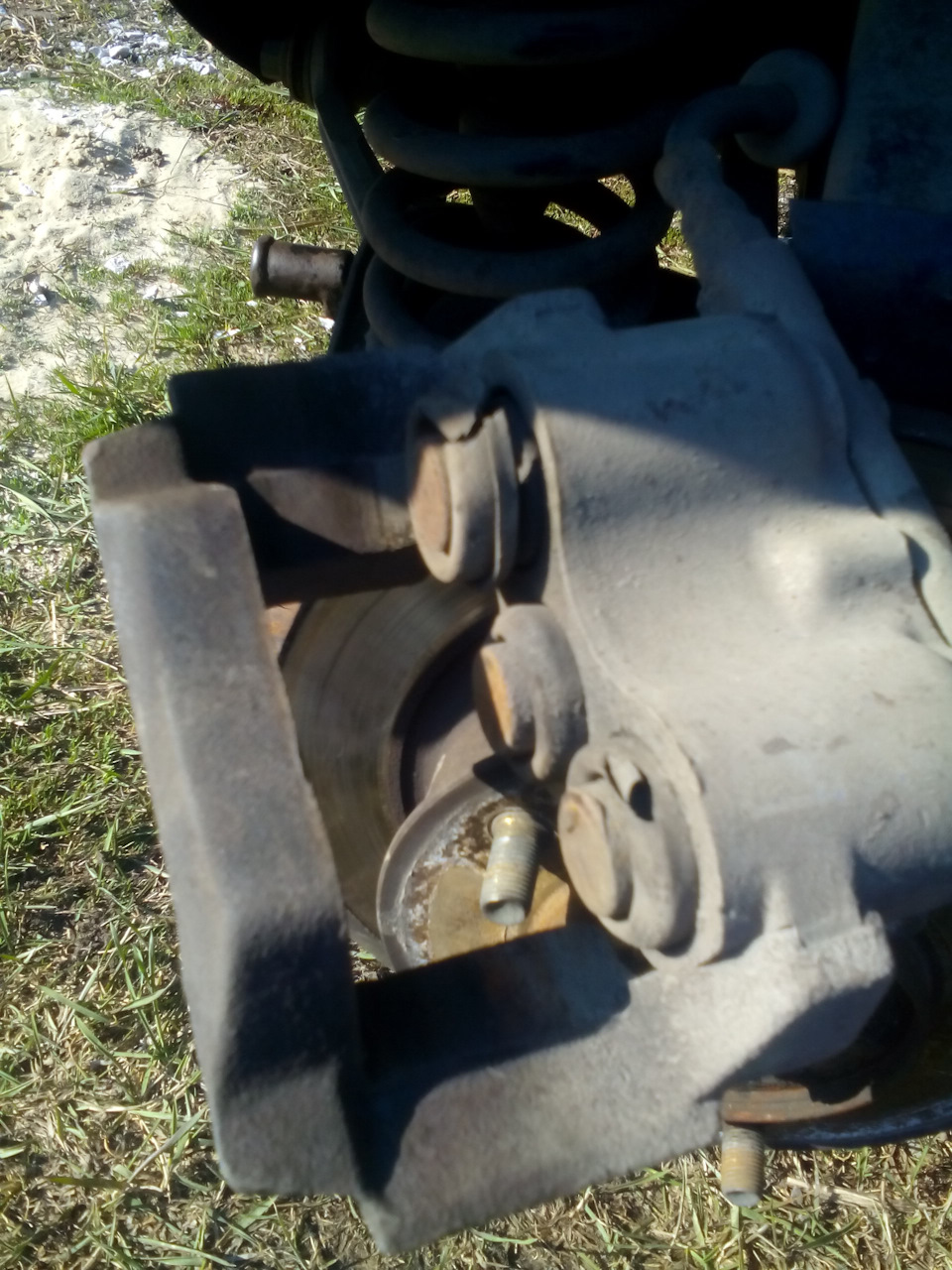

Заскрежетало в районе переднего левого колеса. Вскрытие показало печальную картину: порванные пыльники поршней цилиндра, заклинивший один поршень, вследствие чего неравномерное истирание колодки. Диск сильно не пострадал, хотя часть колодки стерлась до металла. Планировал провести эти работы чуть позже, когда потеплеет, но машина решила иначе.

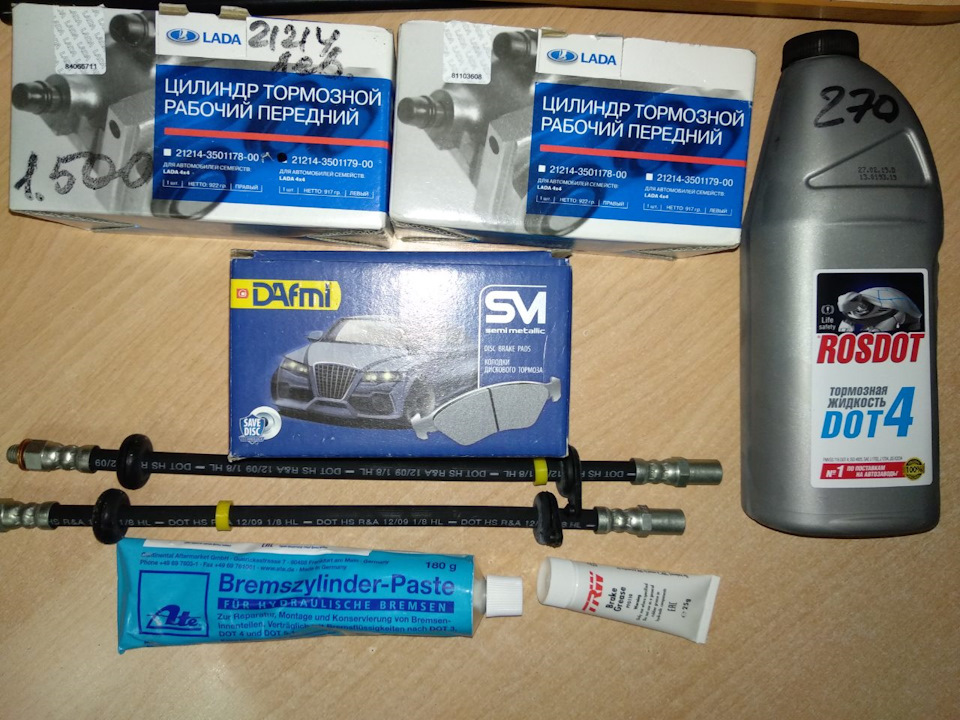

Для замены были приобретены рабочие тормозные цилиндры, шланги, тормозная жидкость, какие-то колодки были в запасе

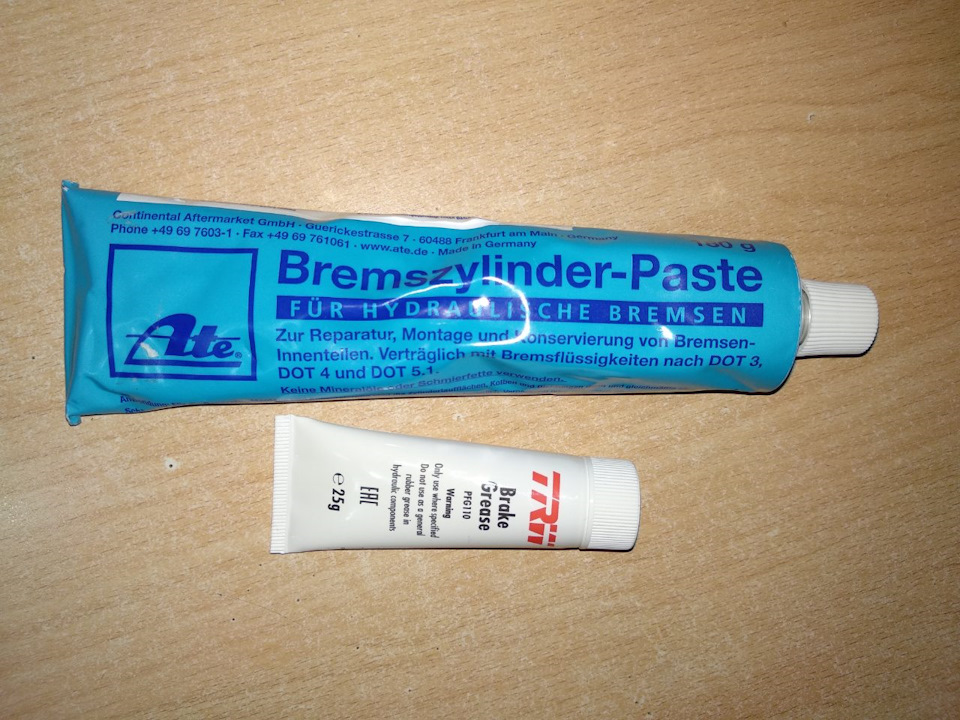

Кроме того по совету Владимира на его сайте niva-fr были приобретены смазка для сборки суппорта Ate bremszylinder paste (ATE 03.9902-0501.2) и смазка для направляющих суппорта TRW PFG 110

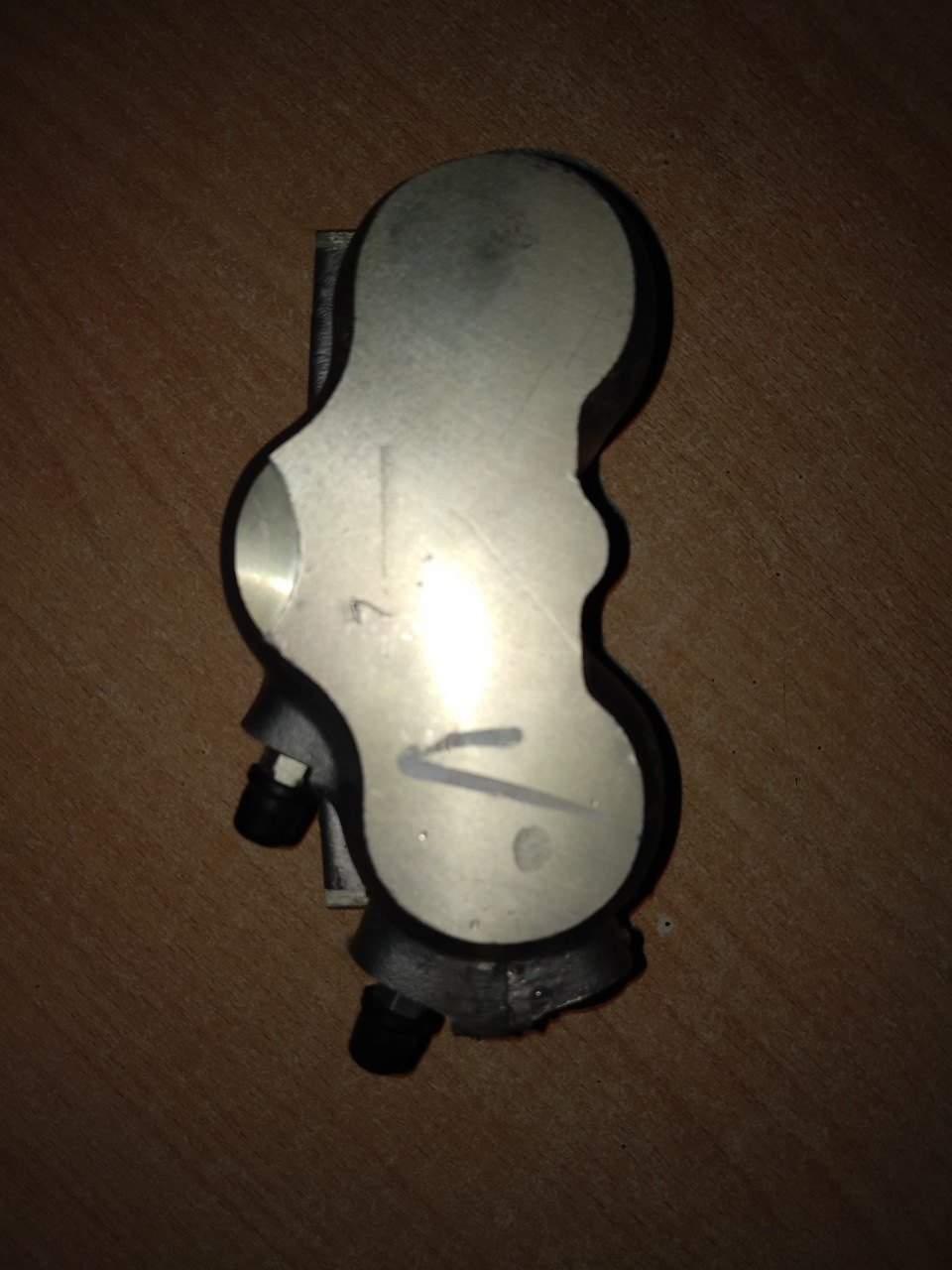

в магазине запчастей предложили приобрести новый тормозной цилиндр для шнивы без соединительной планки. Вспомнив, как когда-то искал те самые соединители объездив все магазины, решил взять такие цилиндры.
сняв пыльники можно увидеть, что смазка производителем положена очень избирательно, смазан только средний поршень)
вынув поршня целиком, смазки кроме как в среднем не увидел.
Перед сборкой смазал все манжеты и уплотнения, поршни цилиндров, а также внутреннюю часть пыльников пастой ATE. Процесс сборки и прокачки тормозов описывать не буду, все просто и много раз пошагово расписано.
P.S. когда примерил для установки рабочий тормозной цилиндр с вкрученным тормозным шлангом на свое место, то увидел, что шлангу «мешает» выступающая часть жестянки (кожуха)
Это произошло из-за того, что новый тормозной цилиндр без соединительной планки и тормозной шланг стал ближе к суппорту
на помощь пришла болгарка и напильник: отрезаем выступ и напильником обрабатываем кромку, дабы руки и шланг не порезать
Замена переднего тормозного цилиндра нива шевроле
Тема статьи – передний тормозной цилиндр нива. Это одна из родовых болезней данного семейства автомобилей. Это касается как нивы, так и нивы шевроле. Причин несколько. Это и не очень хороший конструктив, качество резиновых изделий, и наконец просто отсутствие смазки при сборке изделия. В данной статье будет рассказ о цилиндрах старого образца, с двумя входными отверстиями под объединители. Впрочем, я думаю в изделии нового образца, ничего не поменялось.
Передний тормозной цилиндр нива, история
В том виде, в котором вы сейчас видите тормозные цилиндры, они существуют с первого автомобиля нива выпущенного в 1977 году. В 2016 году с появлением «урбанов» цилиндры немножко изменились по геометрии, но конструктив и посадочные размеры, остались такими же. Конечно, хуже всего приходилось нивоводам, поскольку именно на нивах была установлена мертворожденная двухконтурная тормозная система. О ее модификации я отдельно писал и делал специальный комплект, чтобы на машине была реализована осевая схема тормозов. Вернемся к цилиндрам. Как обычно я пошел по проторенной дороге, и полез искать аналоги у иностранцев. Оказалось, что цилиндры делает фирма Пиленга (Италия-Турция) и какая-то нидерландская фирма. По соотношению качество-цена не прокатывал ни один из вариантов, поэтому пришлось заняться «улучшайзингом» заводской конвейерной запчасти.
В России передний тормозной цилиндр нива делают несколько фирм. Но приемлемыми для последующей работы оказались только цилиндры в фирменных коробочках. К моему сожалению я так и нашел завода, который их делает, поэтому придется немножко переплатить за «переупаковку». Обидный момент во всей этой 40-летней истории, следующий. И цилиндры, и поршеньки сделаны с точки зрения механики достаточно неплохо. Проблемы две.
Передний тормозной цилиндр нива, решение проблем
Первая проблема решилась простым способом. Полный разбор узла, промывка и сборка со смазкой, предназначенной для работы с резиновыми уплотнениями и тормозной жидкостью. Помог мой приятель, всю жизнь ремонтирующий гидравлические системы, начиная от погрузчиков, заканчивая промышленными прессами. Он выдал мне тюбик смазки гламурного розового цвета, японского производителя. В инете она известна под брендом Тойота, хотя на самом деле ее делает фирма Seiken. Также есть чуточку более дешевый аналог, немецкого законодателя моды по тормозам, бренда ATE. Цилиндры, которые есть в прайсе, дополнительно обработаны как раз этими смазками, в зависимости от их наличия. На форумах часто встречал мнение о том, что достаточно нанести смазку под пыльник и все будет хорошо. НЕ БУДЕТ! Надо разбирать цилиндр целиком, чтобы добраться до уплотнительного кольца, и никак иначе. Естественным путем, смазка туда не попадет. Проблема с резинками решается установкой ремонтого комплекта. Его для наших цилиндров производят несколько фирм, но об этом будет вторая часть статьи.
Вопрос-ответ
Завод даже не врёт. С 2017-18 года цилиндры идут со смазкой под пыльником. Но «самотеком» эта смазка на всю поверхность пары поршенек-цилиндр и уплотнительное кольцо не попадет. Если вы разберете цилиндр, то увидите следующее. Под пыльником будет несколько капелек смазки, а внутри цилиндра будет АБСОЛЮТНО СУХО. Как следствие – «сухое трение», а далее задиры поверхности и уплотнительного кольца.
Обращайте внимание на цилиндры ХОТЯ БЫ при замене колодок. Критерия всего два. Это целенький нерастрекавшийся пыльник поршенька и ход поршенька от нажатия пальцем. Ну и наконец выдержка из мануала к военному Гелендвагену, специально для «русских водителей». *Рекомендуется ревизия резиновых уплотнений два раза в год, и ОБЯЗАТЕЛЬНЫЙ сервис цилиндров тормозной системы один раз в год*. Годичная эксплуатация у немцев приравнивается к 20 000 км. Подобные рекомендации есть и у Тойоты.
В поисках дребезжания при торможении решил снять колодки и проверить передние тормоза. Далее меня ждала не радостная новость. Один из поршней закис и больше не двигался, постоянно прижимая колодку к диску. А еще больше порадовало то, что соединитель цилиндров стал крошиться и неизвестно когда бы он меня очень подставил.
У дилера оказался только правый тормозной цилиндр, а ждать и искать такой же, желания не было, так как нужно было уложиться в сб-вс. Также взял парочку соединителей цилиндров и тормозную жидкость которую они льют в Opel и Chevrolet — о чем потом пожалел, в связи с тем, что они перешли на другую марку, а мне нужно было долить совсем немного, чтобы не моргала лампочка. Тормозную жидкость взял 1 л. (думал с запасом взять, а оказалось с прокачкой тютелька в тютельку), но так как прокачивал в одиночку, при прокачке второго контура, перекачал и хлебнул воздуха. В связи с этим пошел на штрафной — второй круг.
На рынке был приобретен в два раза дешевле левый (водительский) цилиндр. По качеству я на глаз придраться не смог, так как выглядит нормально (Заметка из будущего: НО это только выглядело нормально, прошел год и его уже нужно менять). Тамже прикупил медные шайбы. Гайки с отверстиями для ОЖ оставил родные, так как на порядок качественнее выглядят чем новые которые везде впихивают у нас.
Все собрал, прокачал, завел. Помнив, что после прокачки тормозов нужно несколько раз нажать на педаль тормоза, чтобы поршни на цилиндрах заняли свое рабочее место, но на стоящей машине я не сделал этого и начал выкатываться из гаража, в результате чуть не снес близстоящий забор.
Расходники:
— левый передний тормозной цилиндр (?);
— правый передний тормозной цилиндр (АвтоВАЗ);
— тормозная жидкость GM (1 л.) — лучше взять 1,5 так как для замены и прокачки потребуется 1 л., а если накосячить как то придется заново прокачивать и может не хватить;
— медные шайбы (10 шт.).
Практически про каждую деталь в автомобиле можно сказать, что она очень важна. Но, при выходе из строя двигателя или любой другой детали, автомобиль просто-напросто прекратит своё движение. Следовательно, водитель не будет подвергаться никакой опасности, ведь движение отсутствует.
Цена указана за штуку.
Совсем иначе всё обстоит в том случае, если неисправности настигли суппорт. Возможный риск для водителя, который управляет транспортным средством с отказавшими тормозами. Опасности подвергается не только водитель, но и его пассажиры, а также другие участники дорожного движения.
1 – блок цилиндров; 2 – тормозные колодки; 3 – прижимной рычаг суппорта; 4 – защитный кожух; 5 – ось прижимного рычага; 6 – направляющая колодок ; 7 – суппорт тормоза; 8 – тормозной диск; 9 – штуцера для удаления воздуха; 10 – тормозные шланги.
Тормозные колодки 2 со стальными основаниями, имеющими фигурную форму, обеспечивающую их плотное прилегание к направляющей колодок. При установке колодок подпружиненные рычаги 3 прижимают суппорт 7 к торцам колодок, что обеспечивает постоянное поджатие колодок к пазам направляющей. Тормозной диск 8 изготовлен из чугуна.
Правая и левая сторона всегда смотрят ПО ХОДУ автомобиля (по движению вперед) и никак не иначе, водительская сторона – левая, а пассажирская правая.
Автомобиль НИВА, Chevrolet Niva оборудован двумя тормозными системами: рабочей и стояночной. В случае повреждения рабочей системы остановку автомобиля осуществляет исправная часть (контур тормозного привода передних или задних колесных тормозов) рабочей тормозной системы.
Суппорт является действительно важной деталью. Автомобиль является достаточно тяжёлым транспортным средством, поэтому быстро остановить его в экстремальных ситуациях – задача не из простых. Надёжный и качественный суппорт позволит минимизировать износ всей тормозной системы, которая состоит из множества различных деталей.
Суппорт (от англ. и франц. support, от позднелат. supporto — поддерживаю) на любом автомобиле – это тот узел, который крепит тормозные колодки, именно дисковых тормозов.
Суппорт переднего тормозного механизма снимают для его замены или замены рабочих цилиндров, соединителя цилиндров суппорта и тормозного диска.
Блок цилиндров переднего тормозного механизма меняют при появлении течи тормозной жидкости через уплотнительные кольца, а также при заклинивании поршней вследствие коррозии.
Рабочая тормозная система действует на все колеса автомобиля и приводится от педали при нажатии на нее ногой. Рабочая тормозная система включает передние и задние тормозные механизмы и гидравлический двухконтурный привод: первичный (передних тормозов) и вторичный (задних тормозов).
В направляющей, прикрепленной к поворотному кулаку, размещены тормозные колодки с фрикционными накладками. С помощью осей к направляющей тормозных колодок шарнирно присоединены два прижимных рычага суппорта. В суппорте тормоза запрессован блок тормозных цилиндров. В блоке имеются три цилиндра, из которых средний и нижний соединены между собой каналом и связаны с контурам привода передних тормозов, а верхний цилиндр связан с контуром привода задних тормозов. В каждом цилиндре установлен поршень и в канавке цилиндра — резиновое уплотнительное кольцо. Это кольцо не только уплотняет поршень в цилиндре, но и обеспечивает за счет своей упругости отвод поршня от колодки после торможения. Таким образом, резиновые уплотнительные кольца обеспечивают автоматическое регулирование зазора между тормозным диском и тормозным и колодками. Поршни всех цилиндров соприкасаются с внутренней тормозной колодкой и с ее стороны закрыты резиновыми защитными колпачками. С внутренней стороны передний тормозной механизм закрыт тормозным щитом.
При торможении под действием давления жидкости в гидравлическом приводе поршни перемещают внутреннюю тормозную колодку относительно направляющей и суппорта и прижимают ее к тормозному диску. Одновременно под действием давления жидкости перемещается блок цилиндров вместе с суппортом по скосам направляющей и прижимных рычагов. При этом суппорт перемещает наружную тормозную колодку относительно направляющей и прижимает ее тормозному диску. Обе тормозные колодки прижимаются к тормозному диску с одинаковым усилием, так как давление жидкости на поршни и днище блока цилиндров одинаково.
После и прекращения торможения давление жидкости на поршни и днище блока цилиндров резко падает. За счет упругости резиновых колец поршни отводятся от внутренней тормозной колодки, которая при этом отходит от тормозного диска из-за его биения. Одновременно наружная тормозная колодка вместе с суппортом также отходит от тормозного диска в результате его биения.
При износе фрикционных накладок тормозных колодок увеличивается зазор между накладками и тормозным диском. При торможении под действием давления жидкости поршни переместятся относительно уплотнительных колец и займут новое положение в цилиндрах, чем будет компенсирован износ фрикционных накладок. После прекращения торможения тормозные колодки будут отходить от тормозного диска на одну и ту же величину, определяемую деформацией резиновых колец. Таким образом, автоматически поддерживается постоянный зазор между тормозными колодками и диском. В связи с этим при эксплуатации зазор между колодками и диском переднего тормозного механизма не требует регулировки.
При торможении тормозные колодки действуют на относительно малую часть поверхности тормозного диска, оставляя открытой большую ее часть, которая эффективно обдувается воздухом. В результате происходит очень быстрое охлаждение тормозного диска, что обеспечивает высокую эффективность тормозного механизма даже при частых торможениях на больших скоростях.
Водитель, в обязательном порядке, периодически проверяйте исправность тормозного суппорта своего автомобиля. Если данная деталь подверглась повреждениям, то она может быть восстановлена. В тех случаях, когда возможность восстановления суппорта исключена, проводится полная замена комплектующей детали.
