Как заменить подушки двигателя на ниве видео
Замена подушек опор двигателя
Снимаем грязезащитные щитки моторного отсека.
Для демонтажа подушки правой опоры подвески силового агрегата.

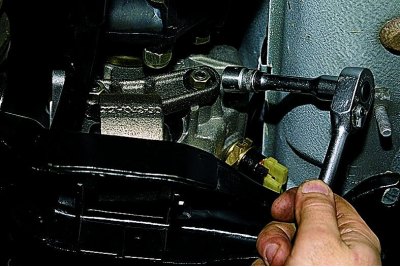

 . накидным ключом «на 17» отворачиваем гайку крепления подушки к кронштейну подвески двигателя (генератор снят для наглядности). |

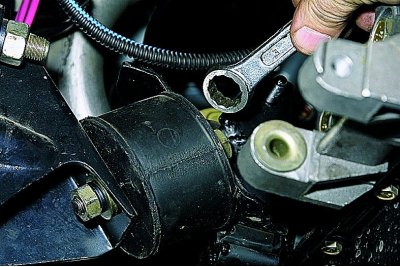

 Накидным ключом «на 17» отворачиваем гайку крепления подушки к кронштейну поперечины. |

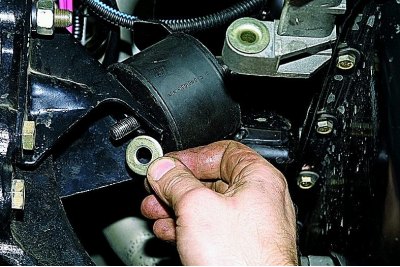

 Снимаем утолщенную шайбу. |
Подставляем регулируемый упор под кронштейн генератора и приподнимаем силовой агрегат.

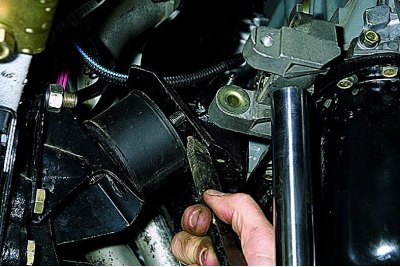

Отжимая монтажной лопаткой подушку, выводим ее шпильку из отверстия кронштейна подвески двигателя.

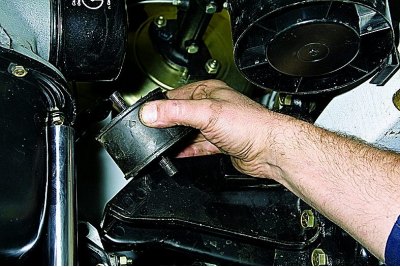

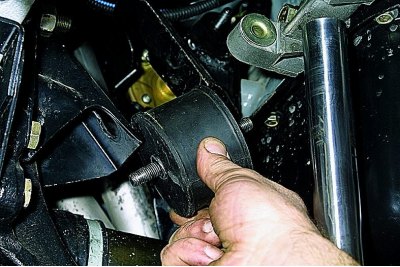

 . и снимаем подушку правой опоры. |
Аналогично снимаем подушку левой опоры силового агрегата. При этом:

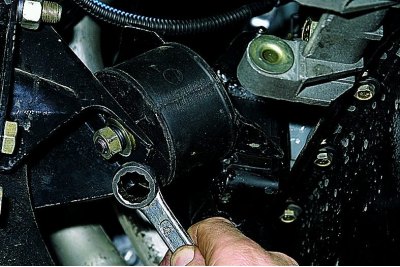

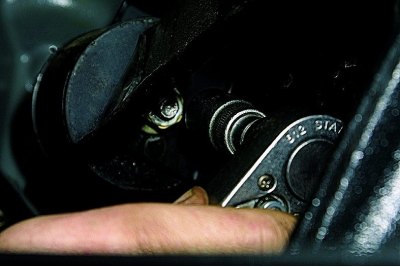

. гайку крепления подушки к кронштейну поперечины отворачиваем головкой «на 17».
. а опору подставляем под болт крепления поддона картера (с левой стороны).
Снимаем подушку левой опоры силового агрегата.
Если на подушках опор имеются трещины, разрывы или отслоения резины, заменяем подушки новыми.
Устанавливаем подушки левой и правой опор силового агрегата в обратной последовательности.

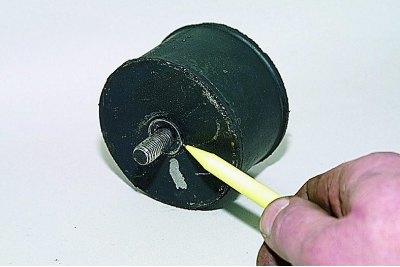

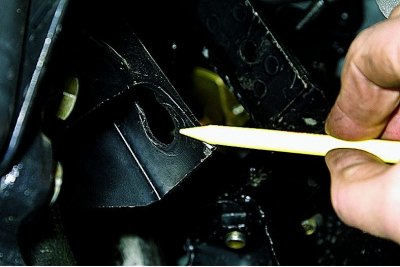

При установке подушки центрирующий поясок шпильки (расположен с одной стороны подушки).
 . должен войти в соответствующее отверстие кронштейна поперечины. |
Для снятия задней опоры силового агрегата.

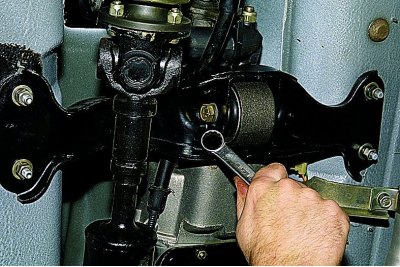

. накидным ключом «на 17» ослабляем болт крепления опоры к поперечине задней подвески силового агрегата.

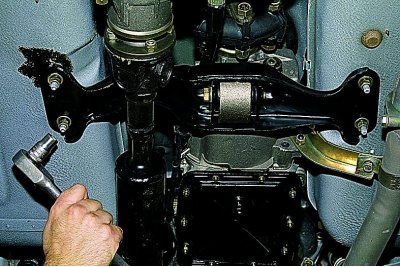

 Головкой «на 13» отворачиваем четыре гайки крепления поперечины к кузову. |

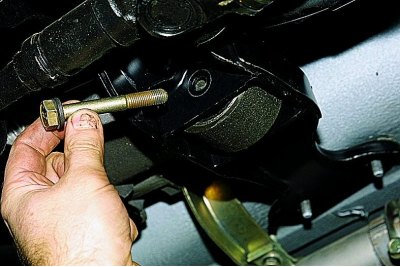

Окончательно отвернув болт крепления опоры к поперечине.

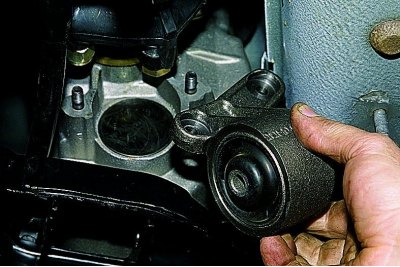

Головкой «на 13» отворачиваем две гайки крепления кронштейна опоры к задней крышке коробки передач.

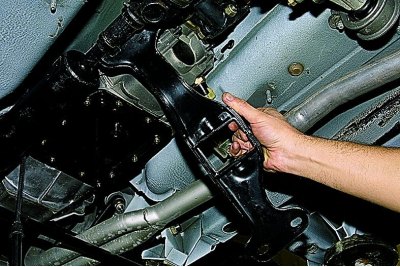

 Для демонтажа поперечины задней подвески силового агрегата снимаем ее со шпилек, поворачиваем и выводим ее левый край из-за переднего карданного вала. Снимаем поперечину задней подвески силового агрегата. |
Устанавливаем поперечину и заднюю опору подвески силового агрегата в обратной последовательности.
Видео
Chevrolet Niva GLC › Бортжурнал › Замена подушек двигателя
Сегодня обнаружил, что развалилась правая подушка двигателя.
Пришлось срочно менять. Ну и под это дело заехал в сервис, чтоб наконец-то заварили трещину в кронштейне опоры двигателя. Я её несколько лет назад обнаружил, да так и ездил.

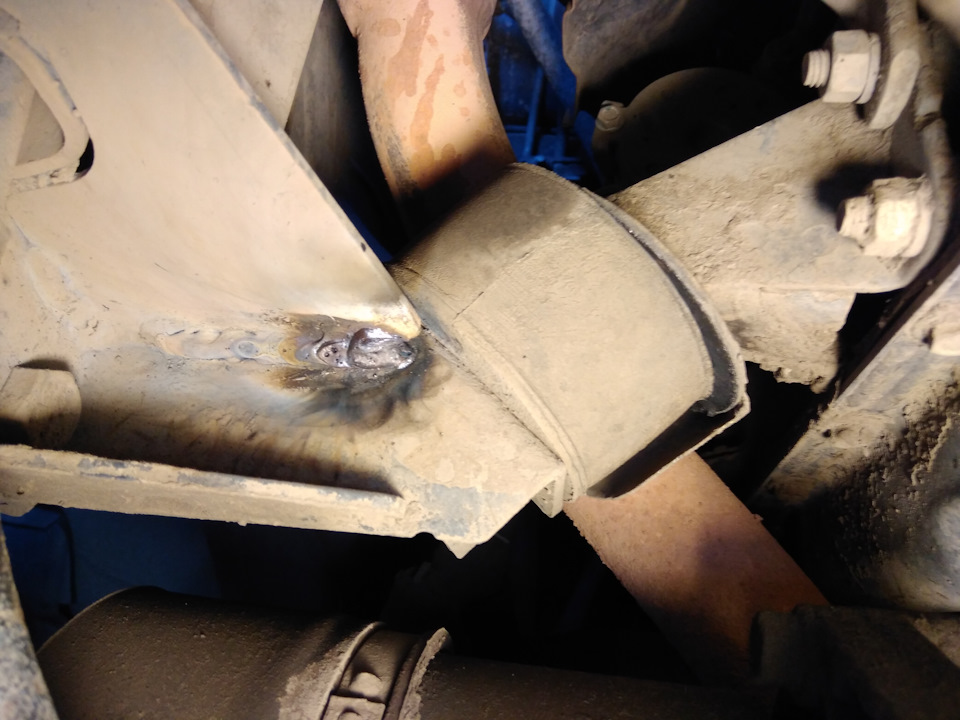

Так вот, сварной сказал, что это вовсе не трещина, а просто непровар с завода. Грит, если б была трещина, то она заржавела бы. А тут ни следа коррозии. Т.е. автомат на заводе непроварил крон и поверх покрасили)
А ведь машине 12 лет! И не развалилось ведь!
Короче говоря, заварил он его на всякий случай. Грит усиливающую косынку даже ставить не нужно, т.к. нагрузки особой нет.
Заплатил 300р за сварку и 200р за подъемник. Офигеть… Что за цены? Так блин без штанов можно остаться, если в сервис ездить и за 5 см сварки по 500р платить…
Свежий шов покрасил чуток краской с баллончика, мож не будет ржаветь первое время, а там посмотрим.

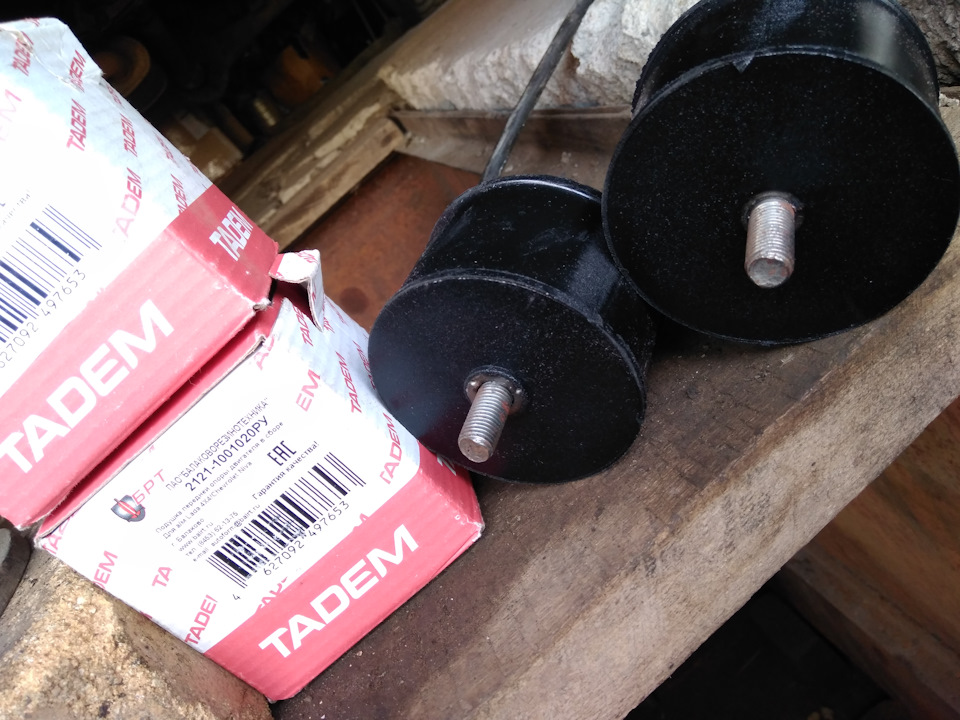

Прикупил 2 подушки по 240р.
Хоть левая подушка в порядке, решил обе менять, всё равно двигатель поднимать
Кстати, обнаружил, что левая подушка была неправильно установлена.
Выступ не попадал в прорезь, и её там колбасило
Ставим новую подушку слева
и справа. Пришлось тут крон от двигателя открутить, потому как головкой на 17 не подлезть к верхней гайке подушки.
Совмещаем выступы подушек с прорезями в кронах
Левая подушка на месте (правда пришлось монтировкой её насильно сдвигать, чтоб в прорезь попала
Правая подушка на месте
Теперь можно на своё место возвращать компрессор кондиционера, о чём речь пойдёт в одном из следующих постов.
Всем бобра и удачи)
Chevrolet Niva 2007, двигатель бензиновый 1.7 л., 80 л. с., полный привод, механическая коробка передач — своими руками
Машины в продаже
Chevrolet Niva, 2012
Chevrolet Niva, 2007
Chevrolet Niva, 2011
Chevrolet Niva, 2005
Комментарии 44
Посчастливилось поменять обе опоры в сервисе. У меня похоже, что тоже в этот паз они не попали. может быть не критично? Мелкая вибрация и гудёж на новых опорах это норма? До замены было приятнее
Может и не критично) По крайней мере у меня за несколько лет двигатель не отвалился из-за этого)
Да я и разницы не заметил, когда в паз поставил новые опоры…
Да, домкрат так действительно не совсем удачно ставить. Больно тонкий металл у поддона. А про мастерские и 5 см шва я не согласен. Это рынок. Можно купить аппарат за от 8000 тыр до… Маску за пусть какую нибудь дешманскую цену, да хоть стекло черное на маску за 150 руб. и держать его руками, электроды за 200+ руб, научиться более менее сносно варить негерметичные швы и подварить себе крепление подушки. Ну попутно еще приподнять для удобства работ машину, можно тоже простым методом: кирпичи, обочина, вырытая яма, домкрат, худое гибкое тело. Добавим сюда рабочую одежду, мытье рук, подготовку к этим работам. И вот Вы стали счастливым обладателем «сэкономленных» 500 руб.
Все люди братья, и все должны друг другу помогать, особенно бедным нивоводам! А не драть бешеные деньги за 5 см… Я ж не просил его лонжерон усиливать (понятно, что это денег стоит), а всего лишь плюнуть кляксу на крон… А они и рады срубить бабла (ни за что) и за подъемник, и за кляксу…
А сварочник когда-нибудь будет свой…Когда машина будет более активно разваливаться)
Я за 12 лет шнивоводства и прохождения всего и вся в замене и переделки-усовершенствования этой машины сделал ДЛЯ СЕБЯ 3 вывода. Не мешай технике работать. Не пытайся усовершенствовать то что и без тебя прекрасно ломается. Покупай новую и продавай не позже 5 лет. Вот мои заповеди, которые позволили просто использовать машину по назначению, а не пытаться впихать невпихуемое)
У меня подход другой. Машина покупается один раз и на всю жизнь. И до последнего поддерживается и модернизируется… Пока есть здоровье под ней жить…
У отца нива с 1982 г.в. Всю жизнь на ней ездит. Кому от этого плохо?!
Это уже что то типа члена семьи) Машина со временем, к сожалению, сильно стареет. С каждым годом становится все тяжелее ее содержать в достойном состоянии (другое я даже не рассматриваю). Есть машины, которые получились ну очень красивыми и удачными. Они со временем как вино, становятся только дороже. К сожалению как бы мне не нравилась нива к этой категории я ее отнести не могу. Давайте уж положа руку на сердце признаемся, что будь у нас неопределенное количество ден знаков, вряд ли мы ползали под нивами. Я бы например предпочел валятся под каким нибудь там кукурузером)
Мы так воспитаны, что с детства экономим каждую копейку.
От зарплаты до зарплаты. Полжизни копим на одну машину. Я вот в 40 лет тока за руль сел…
Для нас собственно нивы и выпускают) Дешево и сердито)
А у кого денег не меряно, им нафиг не надо под машиной лежать…
Не в бровь, а в глаз!)
Мы так воспитаны, что с детства экономим каждую копейку.
От зарплаты до зарплаты. Полжизни копим на одну машину. Я вот в 40 лет тока за руль сел…
Для нас собственно нивы и выпускают) Дешево и сердито)
А у кого денег не меряно, им нафиг не надо под машиной лежать…
Я вот себе года три назад думал на 50 лет накопить и прикупить что нибудь посерьезнее. Но оказывается у правительства и короновируса были иные планы. Час назад отмыл шниву от реагентов, резиночки силиконом промазал, замки компрессором продул, смахнул скупую слезу и пошел писать ответочку)))
Как менять подушки двигателя нивы 2121
Замена подушек опор двигателя
Подвеска двигателя: 1 — правый кронштейн подвески двигателя с подушкой; 2 — левый кронштейн подвески двигателя; 3 — подушка; 4 — поперечина задней подвески двигателя; 5 — кронштейн с опорой задней подвески двигателя
Снимаем грязезащитные щитки моторного отсека.
Для демонтажа подушки правой опоры подвески силового агрегата.
| . накидным ключом «на 17» отворачиваем гайку крепления подушки к кронштейну подвески двигателя (генератор снят для наглядности). |
| Накидным ключом «на 17» отворачиваем гайку крепления подушки к кронштейну поперечины. |
| Снимаем утолщенную шайбу. |
Подставляем регулируемый упор под кронштейн генератора и приподнимаем силовой агрегат.
Отжимая монтажной лопаткой подушку, выводим ее шпильку из отверстия кронштейна подвески двигателя.
| . и снимаем подушку правой опоры. |
Аналогично снимаем подушку левой опоры силового агрегата. При этом:
. гайку крепления подушки к кронштейну поперечины отворачиваем головкой «на 17».
. а опору подставляем под болт крепления поддона картера (с левой стороны).
Снимаем подушку левой опоры силового агрегата.
Если на подушках опор имеются трещины, разрывы или отслоения резины, заменяем подушки новыми.
Устанавливаем подушки левой и правой опор силового агрегата в обратной последовательности.
При установке подушки центрирующий поясок шпильки (расположен с одной стороны подушки).
| . должен войти в соответствующее отверстие кронштейна поперечины. |
Для снятия задней опоры силового агрегата.
. накидным ключом «на 17» ослабляем болт крепления опоры к поперечине задней подвески силового агрегата.
| Головкой «на 13» отворачиваем четыре гайки крепления поперечины к кузову. |
Окончательно отвернув болт крепления опоры к поперечине.
. вынимаем его.
 Головкой «на 13» отворачиваем две гайки крепления кронштейна опоры к задней крышке коробки передач. |
| Для демонтажа поперечины задней подвески силового агрегата снимаем ее со шпилек, поворачиваем и выводим ее левый край из-за переднего карданного вала. Снимаем поперечину задней подвески силового агрегата. |
Устанавливаем поперечину и заднюю опору подвески силового агрегата в обратной последовательности.
Видео
Замена опор силового агрегата, подушек двигателя Нива 2121, Ваз 2131, Лада 4х4
Работу проводим на смотровой канаве или подъемнике.
Для демонтажа подушки правой опоры подвески силового агрегата нива 2131.
. накидным ключом «на 17» отворачиваем гайку крепления подушки к кронштейну подвески двигателя ваз 2131 (генератор снят для наглядности).
Накидным ключом «на 17» отворачиваем гайку крепления подушки к кронштейну поперечины.
Снимаем утолщенную шайбу.
Подставляем регулируемый упор под кронштейн генератора и приподнимаем силовой агрегат.
Отжимая монтажной лопаткой подушку, выводим ее шпильку из отверстия кронштейна подвески двигателя нива 2121.
. и снимаем подушку правой опоры.
Аналогично снимаем подушку левой опоры силового агрегата. При этом:
. гайку крепления подушки к кронштейну поперечины отворачиваем головкой «на 17».
. а опору подставляем под болт крепления поддона картера (с левой стороны).
Снимаем подушку левой опоры силового агрегата.
Если на подушках опор имеются трещины, разрывы или отслоения резины, заменяем подушки новыми.
Устанавливаем подушки левой и правой опор силового агрегата в обратной последовательности.
При установке подушки центрирующий поясок шпильки (расположен с одной стороны подушки).
. должен войти в соответствующее отверстие кронштейна поперечины.
Для снятия задней опоры силового агрегата.
. накидным ключом «на 17» ослабляем болт крепления опоры к поперечине задней подвески силового агрегата.
Головкой «на 13» отворачиваем четыре гайки крепления поперечины к кузову нива 2131.
Окончательно отвернув болт крепления опоры к поперечине.
. вынимаем его.
Головкой «на 13» отворачиваем две гайки крепления кронштейна опоры к задней крышке коробки передач.
Вынимаем опору.
Для демонтажа поперечины задней подвески силового агрегата нива 2121 снимаем ее со шпилек, поворачиваем и выводим ее левый край из-за переднего карданного вала.
Снимаем поперечину задней подвески силового агрегата.
Устанавливаем поперечину и заднюю опору ваз 2121 подвески силового агрегата в обратной последовательности.
Снятие опор двигателя ВАЗ 21213, 21214 (Нива)
Работу проводим на смотровой канаве или подъемнике.
Для демонтажа подушки правой опоры подвески двигателя…
… накидным ключом «на 17» отворачиваем гайку крепления подушки к кронштейну подвески двигателя (генератор снят для наглядности).
Накидным ключом «на 17» отворачиваем гайку крепления подушки к кронштейну поперечины.
Снимаем утолщенную шайбу.
Подставляем регулируемый упор под кронштейн генератора и приподнимаем силовой агрегат.
Отжимая монтажной лопаткой подушку, выводим ее шпильку из отверстия кронштейна подвески двигателя.
… и снимаем подушку правой опоры.
Аналогично снимаем подушку левой опоры силового агрегата. При этом:
… гайку крепления подушки к кронштейну поперечины отворачиваем головкой «на 17».
… а опору подставляем под болт крепления поддона картера (с левой стороны).
Снимаем подушку левой опоры силового агрегата.
Если на подушках опор имеются трещины, разрывы или отслоения резины, заменяем подушки новыми.
Устанавливаем подушки левой и правой опор силового агрегата в обратной последовательности.
При установке подушки центрирующий поясок шпильки (расположен с одной стороны подушки).
… должен войти в соответствующее отверстие кронштейна поперечины.
Для снятия задней опоры силового агрегата…
… накидным ключом «на 17» ослабляем болт крепления опоры к поперечине задней подвески силового агрегата.
Головкой «на 13» отворачиваем четыре гайки крепления поперечины к кузову.
Окончательно отвернув болт крепления опоры к поперечине,…
Головкой «на 13» отворачиваем две гайки крепления кронштейна опоры к задней крышке коробки передач.
Для демонтажа поперечины задней подвески силового агрегата снимаем ее со шпилек, поворачиваем и выводим ее левый край из-за переднего карданного вала.
Снимаем поперечину задней подвески силового агрегата.
Устанавливаем поперечину и заднюю опору подвески силового агрегата в обратной последовательности.
Снятие опор силового агрегата
Внимание! Работу проводим на смотровой канаве или подъемнике.
Для демонтажа подушки правой опоры подвески силового агрегата.
. накидным ключом «на 17» отворачиваем гайку крепления подушки к кронштейну подвески двигателя (генератор снят для наглядности).
Накидным ключом «на 17» отворачиваем гайку крепления подушки к кронштейну поперечины.
Снимаем утолщенную шайбу.
Подставляем регулируемый упор под кронштейн генератора и приподнимаем силовой агрегат.
Отжимая монтажной лопаткой подушку, выводим ее шпильку из отверстия кронштейна подвески двигателя.
. и снимаем подушку правой опоры.
Аналогично снимаем подушку левой опоры силового агрегата. При этом:
. гайку крепления подушки к кронштейну поперечины отворачиваем головкой «на 17».
. а опору подставляем под болт крепления поддона картера (с левой стороны).
Снимаем подушку левой опоры силового агрегата.
Если на подушках опор имеются трещины, разрывы или отслоения резины, заменяем подушки новыми.
Устанавливаем подушки левой и правой опор силового агрегата в обратной последовательности.
При установке подушки центрирующий поясок шпильки (расположен с одной стороны подушки).
. должен войти в соответствующее отверстие кронштейна поперечины.
Для снятия задней опоры силового агрегата.
. накидным ключом «на 17» ослабляем болт крепления опоры к поперечине задней подвески силового агрегата.
Головкой «на 13» отворачиваем четыре гайки крепления поперечины к кузову.
Окончательно отвернув болт крепления опоры к поперечине.
Головкой «на 13» отворачиваем две гайки крепления кронштейна опоры к задней крышке коробки передач.
Для демонтажа поперечины задней подвески силового агрегата снимаем ее со шпилек, поворачиваем и выводим ее левый край из-за переднего карданного вала.
Снимаем поперечину задней подвески силового агрегата.
Устанавливаем поперечину и заднюю опору подвески силового агрегата в обратной последовательности.
