Как заменить тормозные колодки задние на матизе

Замена задних тормозных колодок Дэу Матиз

Daewoo Matiz уже давно снискал славу экономичного и неприхотливого авто для города на отечественных дорогах. Комплектующие для него тоже достаточно доступны и недороги. Что касается задних тормозных колодок, в процессе их замены нет ничего сложного, с ним сможет справиться и непрофессионал. Из возможных поводов для замены можно назвать изнашивание, отслоения, обрывы и замасливание фрикционных накладок колодки. Также стоит отметить, что замену следует производить комплектом.

Что понадобится для замены колодок

Рассмотрим перечень самого необходимого при замене:

Касаемо самих колодок, большинство автолюбителей рекомендуют задние тормозные колодки HI-Q. Конечно, можно поискать аналоги более дешевые, но, возможно, в этом вопросе неплохо бы положиться на общественный опыт.

Процесс замены задних тормозных колодок Дэу Матиз

Наконец, приступаем непосредственно к процессу замены:

Во-первых, разберитесь с ручником. Устроившись на заднем сидении, при помощи крестовой отвертки открутите винт, удерживающий крышку, скрывающие тросы ручника. Применяя рожковый ключ на «14», отпустите переднюю контргайку, а затем полностью закрутите регулировочную гайку. Повторите на втором тросе, таким образом, оба троса распущены.

Отпустите колесные гайки, поднимите домкратом одну из сторон авто, установите страховочные упоры.

Отверткой подденьте колпачок задней ступицы, вытащите шплинт при помощи пассатижей. Ключом на «13» открутите гайку задней ступицы, осторожно извлеките малый подшипник.

Молотком простучите тормозной барабан. Применяя лопатку, медленно стяните барабан с тормозных колодок.

Запомните месторасположение пружин, разверните чашки и демонтируйте их (все, кроме нижней – она мешать не будет). Отведите пружину троса ручника и выньте его хвостовик с рычага колодки.

Очистите опорный диск, обработайте смазкой. Смажьте резьбу на регулируемой планке, чтобы обеспечить свободный ход гайке. Накрутите гайку до упора.

Переходим непосредственно к установке новых колодок. Подключите трос ручника к колодке, зафиксируйте прижимными пружинами. Установите регулируемую планку (сначала верхнюю и нижнюю стяжные пружины, а затем и пружину флажка).

Далее – тормозной барабан. Его тоже неплохо бы заменить, если диаметр перевалил за 182 мм. Проверьте, как именно он надевается на колодки. Если свободно, это чревато проблемами с тормозной системой (ручник будет слабо держать, а тормоза могут быть малоэффективными). Подкрутите гайку регулировочной планки до момента, когда барабан будет одеваться с усилием. Установите наружный подшипник и закручивайте гайку ступицы до тех пор, когда шайба перестанет прокручивать, тогда немного ослабьте. Это оптимальное положение. Установите шплинт и колпачок.

Повторите для второй стороны. Нажмите несколько раз на педаль тормоза, колодки перейдут в рабочее положение. Для последнего этапа придется «вывесить» оба задних колеса. Чтобы отрегулировать ручник, равномерно скручивайте регулировочные гайки на тросах. Задача – добиться полной блокировки колес при поднятии рычага ручника на 5–7 щелчков. Закрутите контргайку.

Вот, в принципе, и все, замена успешно завершена. Можно отправляться в путь!

Источник

Daewoo Matiz Matiz › Бортжурнал › Тормозная система Матиз. ТО задних тормозов.

Задние тормозные механизмы Матиза — тема обсуждаемая на протяжении многих лет.
Написано очень много. И разного))
Большинство вопросов связанно с работой механизма самоподвода задних колодок.
Как оказалось не все понимают как он работает.
В результате некоторые товарищи катаются вообще без задних тормозов, даже не подозревая об этом.
Кто-то, проводя ремонт самостоятельно, не может добиться нормальной их работы.
При проведении ТО и ремонта в автосервисе результат также не всегда положительный. Сервисмены как правило просто меняют неисправные детали на новые, не задумываясь будет ли это работать.
В результате задние тормоза не тормозят, ручник через месяц перестает держать, цилиндры текут, подшипники гудят и т. д.

Надеюсь, что моя статья кому то поможет разобраться с этим вопросом.

На основе опыта эксплуатации автомобиля в течении нескольких лет, могу сказать следующее — задние тормоза у Матиза есть и они работают))
Опять таки из опыта говорю, что без соответствующего технического обслуживания задние тормоза проработают максимум два года от момента покупки нового автомобиля. Это зависит от условий эксплуатации и климата. Чудес к сожалению не бывает. Дальше начинаются проблемы.

Прежде чем говорить об обслуживании разберемся как все это работает.

В начале определимся с терминами:

Далее попробую объяснить работу механизма самоподвода:
По мере износа колодок, их ход между сжатым и разжатым состоянием, увеличивается. Это позволяет рычагу регулятора зазора переместить храповик на один зуб. Длина распорной планки увеличивается. Колодки передвигаются ближе к барабану. По мере дальнейшего износа, храповик проворачивается еще на один зуб. И т. д. Таким образом автоматически поддерживается оптимальный зазор между барабаном и колодками.

Чтобы было понятнее снял небольшое кино))

Для того чтобы все это работало необходимо соблюсти несколько условий:

Правильная сборка механизма. Распорные планки разные — левая и правая. Менять местами нельзя. Устанавливать их необходимо правильно. Выступ должен находится с наружной стороны колодок. В него упирается рычаг регулятора зазора.

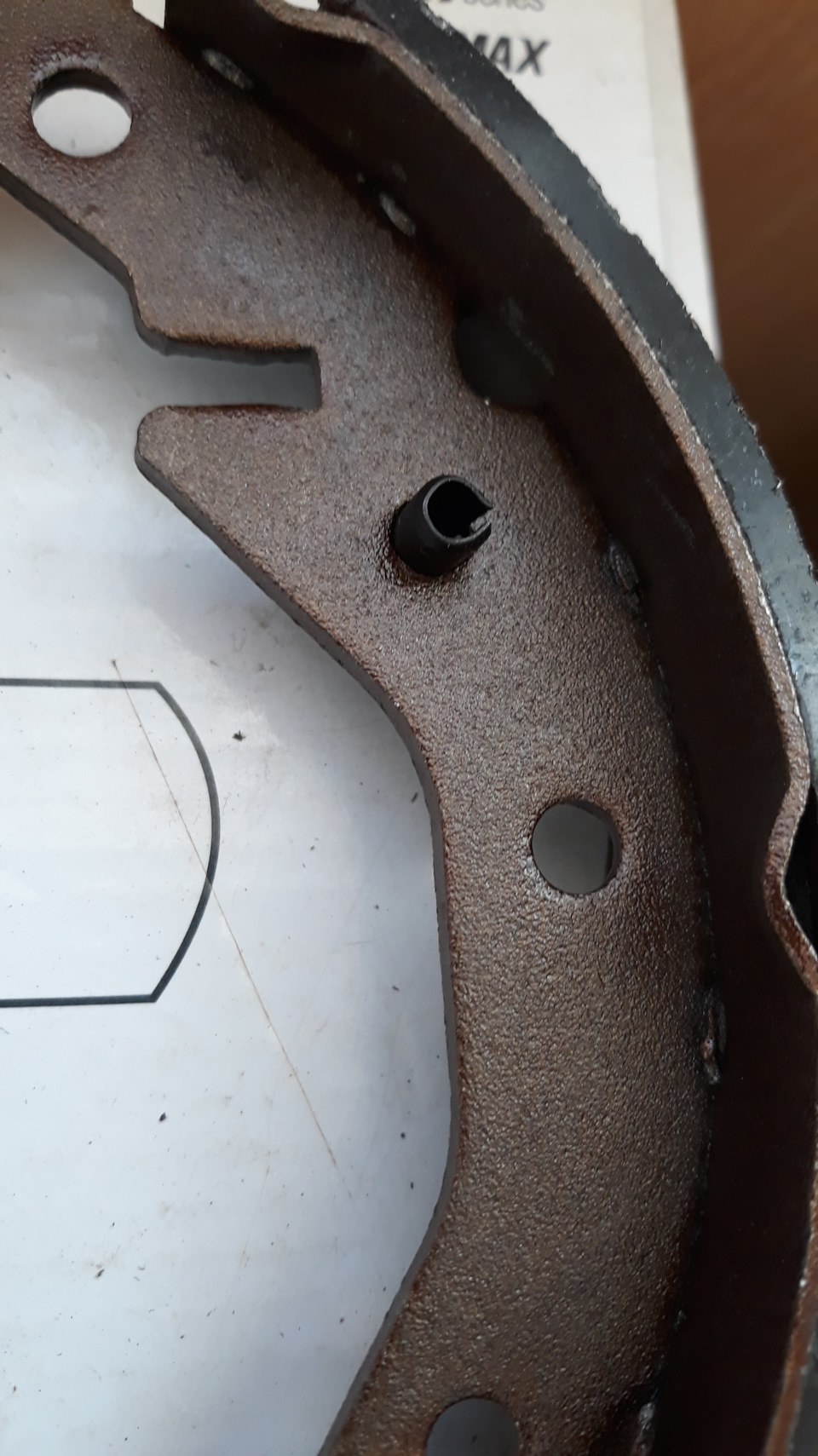

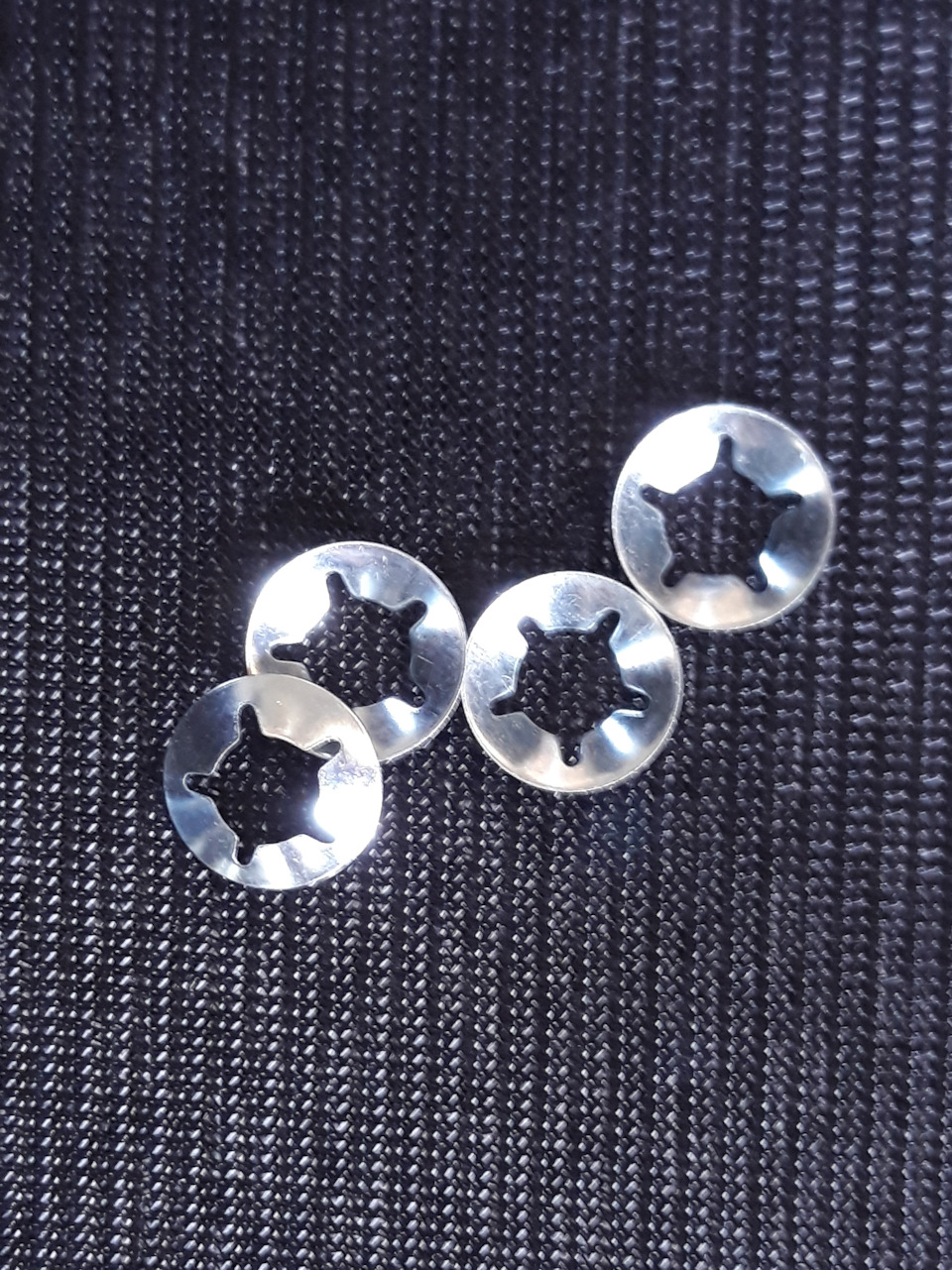

Обязательная установка корончатых шайб. На новых колодках они отсутствуют. Без шайб механизм работать не будет. Конусообразная форма шайб позволяет рычагу регулятора зазора не только вращаться, но и качаться вокруг оси, что необходимо для его работы.

Обеспечение свободного перемещения всех подвижных частей. Поршней тормозных цилиндров (должны свободно вдавливаться под воздействием стяжных пружин), храповика распорной планки, рычага привода стояночного тормоза, тросов ручника.

Правильное натяжение тросов ручника. Тросы натягиваются после установки минимального зазора между колодками и барабаном. Вначале колодки разводятся вручную вращением храповика распорной планки, а после установки барабанов несколько раз нажимается педаль тормоза.
Для обеспечения свободного хода колодок и правильной работы механизма самоподвода, ручник должен делать не менее шести щелчков. Если сделать меньше, то механизм работать не будет.

Далее от теории перейдем к практике))

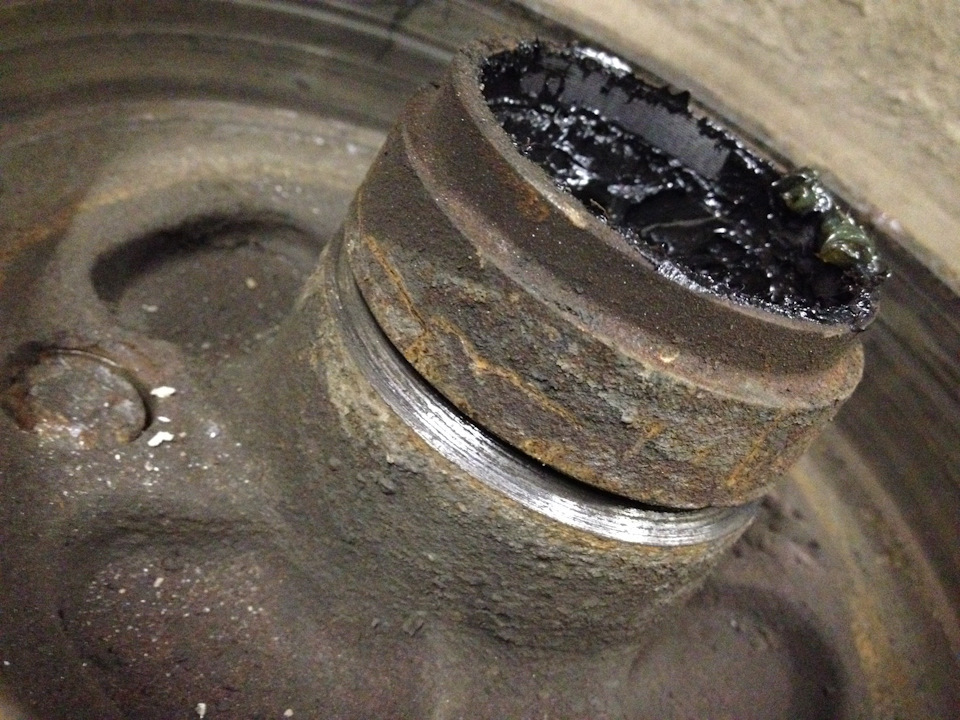

Для облегчения снятия тормозных барабанов необходимо снять буртик образующийся при их выработке. Самый простой способ — сточить при помощи болгарки. Эта доработка очень облегчает снятие барабанов и исключает примерзание колодок в межсезонье.

Сняв барабаны производим разборку и чистку тормозных механизмов.

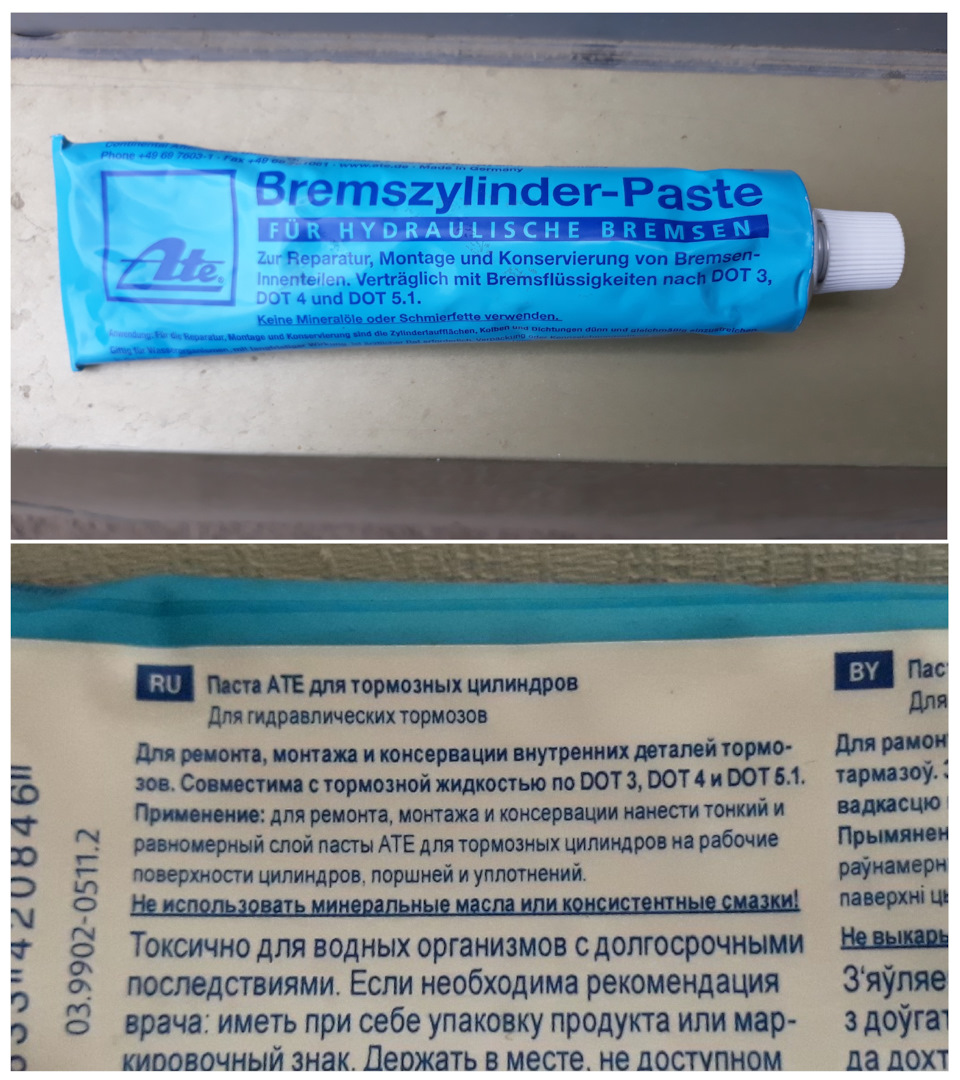

Смазываем резьбу распорной планки. Тонким слоем. Я использую пасту АТЕ.

Снимаем пыльники тормозных цилиндров и моем их водой. Из цилиндров, извлекаем поршни (по одному), протираем и наносим тонкий слой пасты АТЕ или аналогичной. После установки поршней на место закладываем небольшое количество пасты под пыльники.

Извлечение поршней из исправного тормозного цилиндра не приводит к разгерметизации тормозной системы. Тормозная жидкость не течет и прокачка не требуется.
Конструкция ТЦ такова, что поршень не контактирует с тормозной жидкостью и легкость его перемещения обеспечивается только за счет специальной смазки, нейтральной к тормозной жидкости и пыльникам.
В процессе эксплуатации, заводская смазка нанесенная на поршни приходит в негодность.
Если не обновлять смазку, то через время на поршнях и стенках цилиндров появится коррозия. Даже при целых пыльниках. Что приведет к «закисанию» (клину) поршней. Или к повреждению уплотнителей и течи тормозных цилиндров.

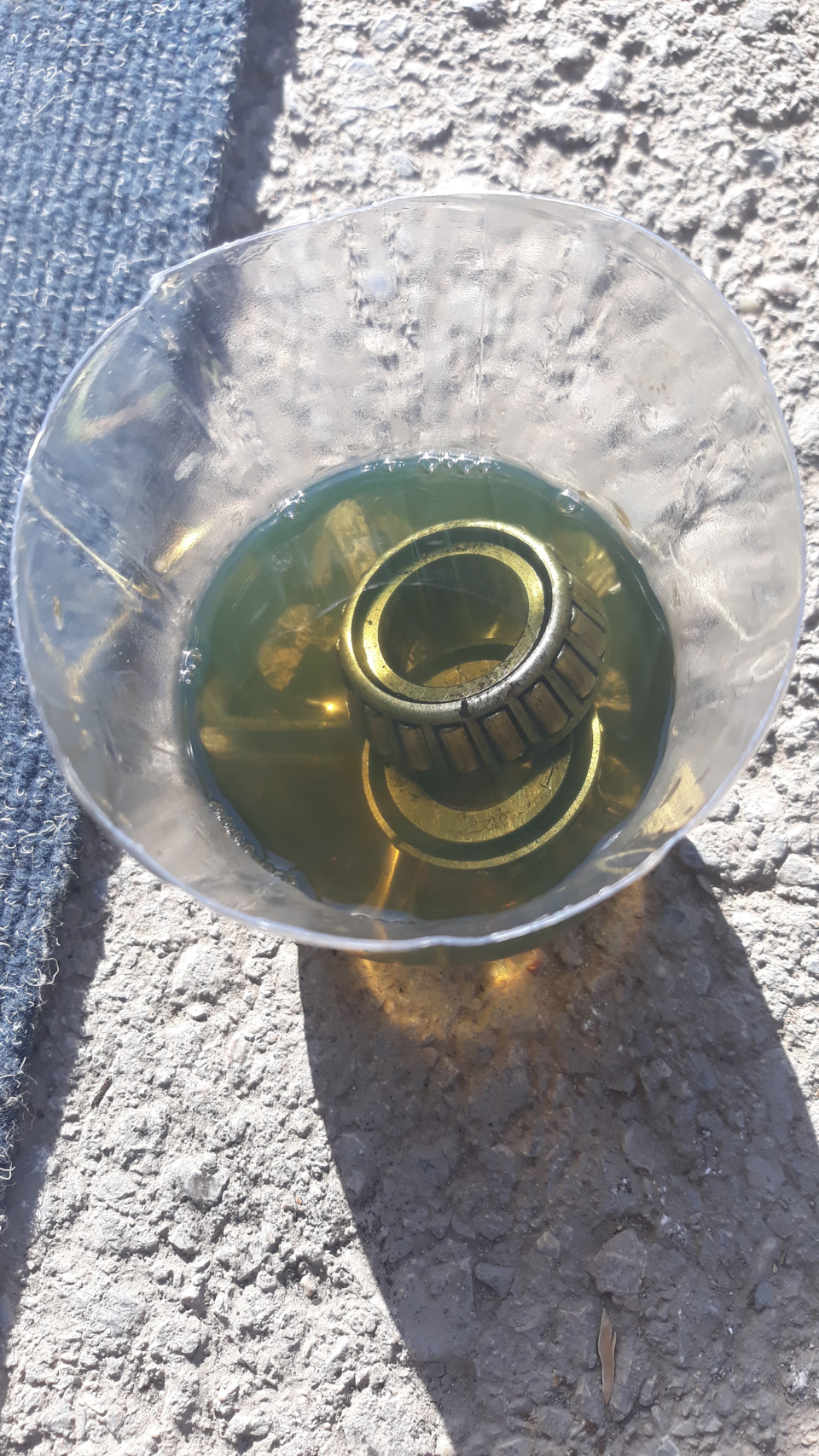

Из тормозного барабана извлекаем сальник и внутренние части подшипников. К сожалению сальниками приходится жертвовать, но это того стоит. Подшипники промываем бензином. Посадочные места подшипников очищаем от старой смазки.

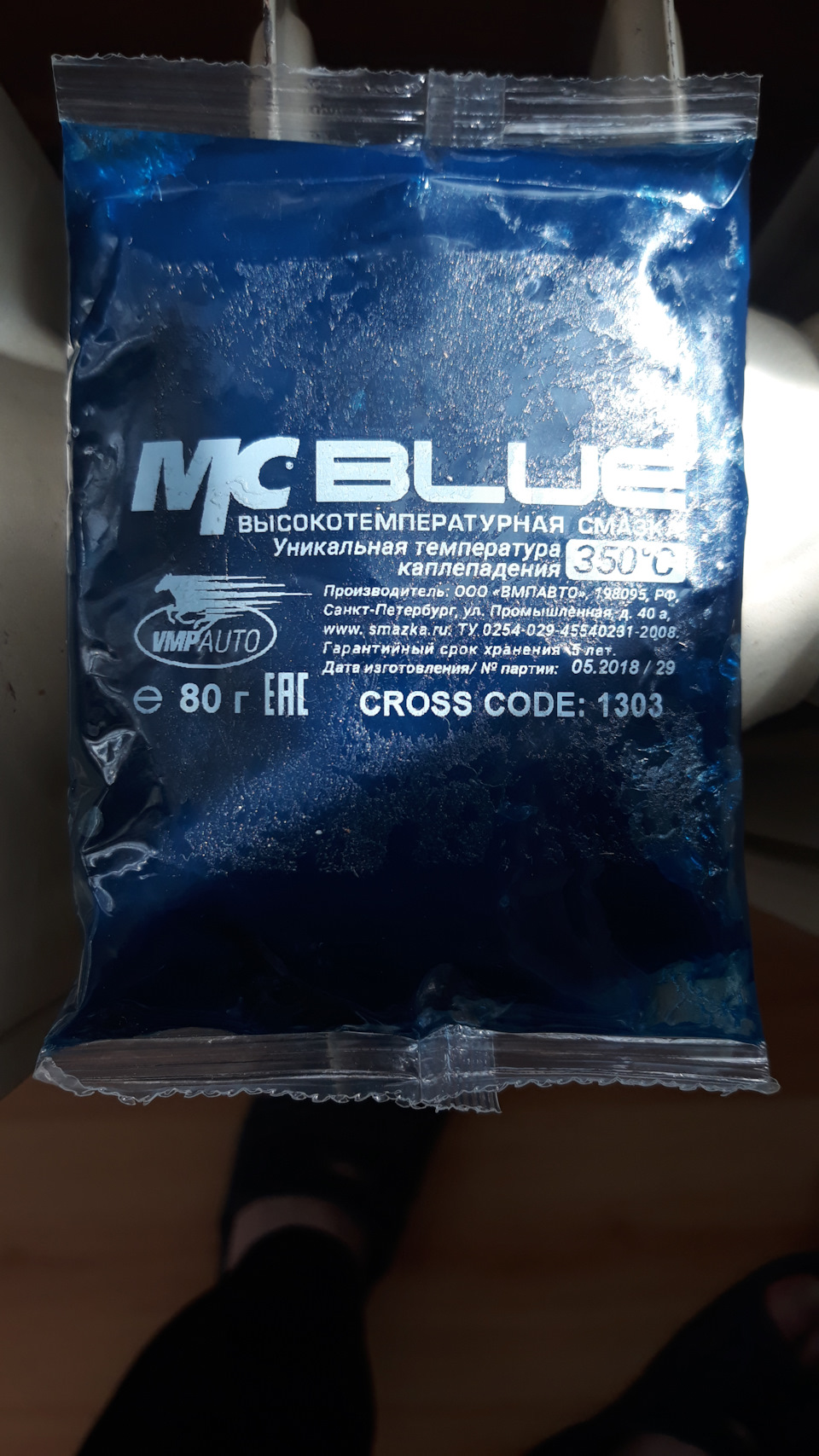

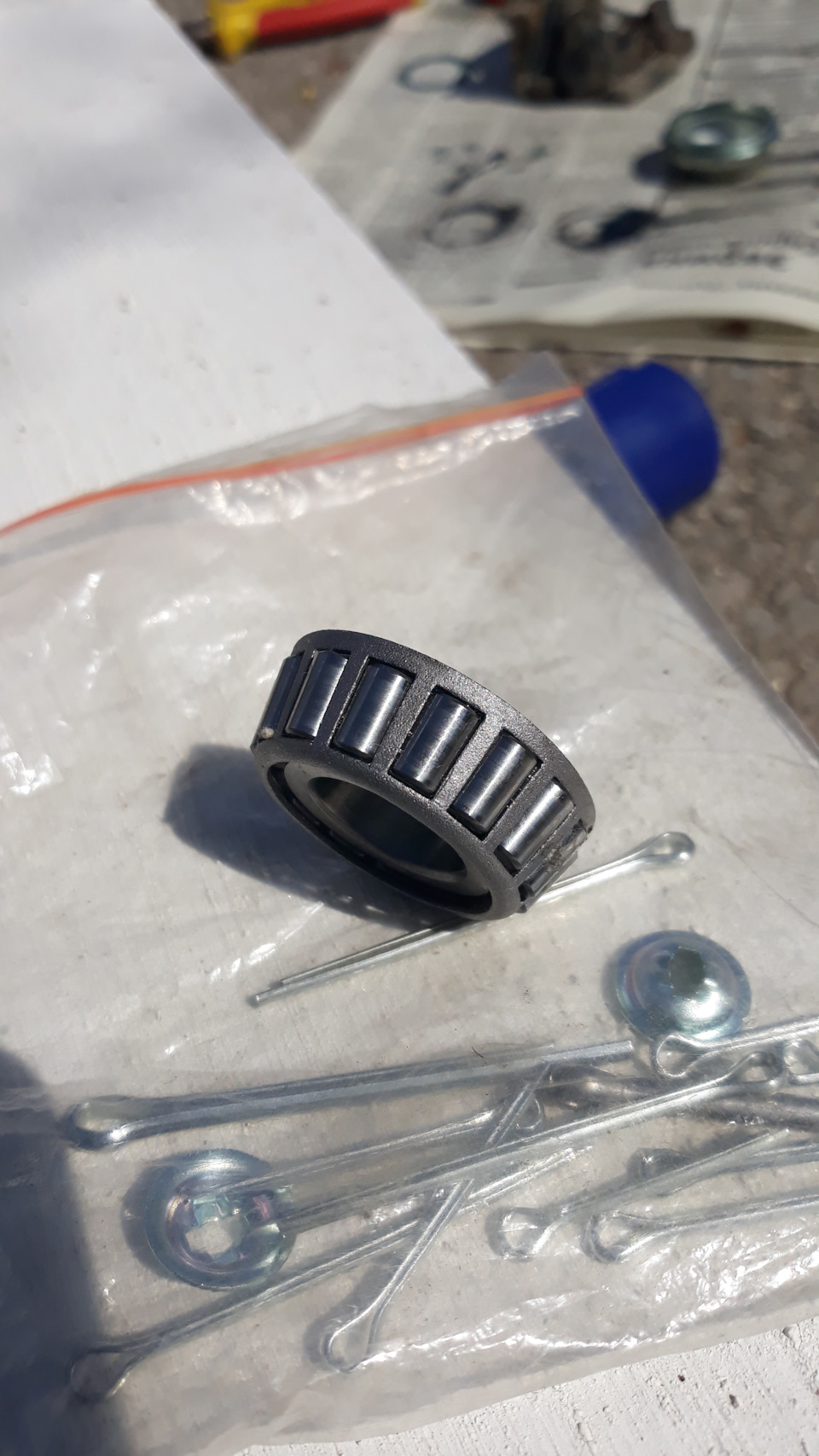

Закладываем смазку устанавливаем подшипники и новый сальник.

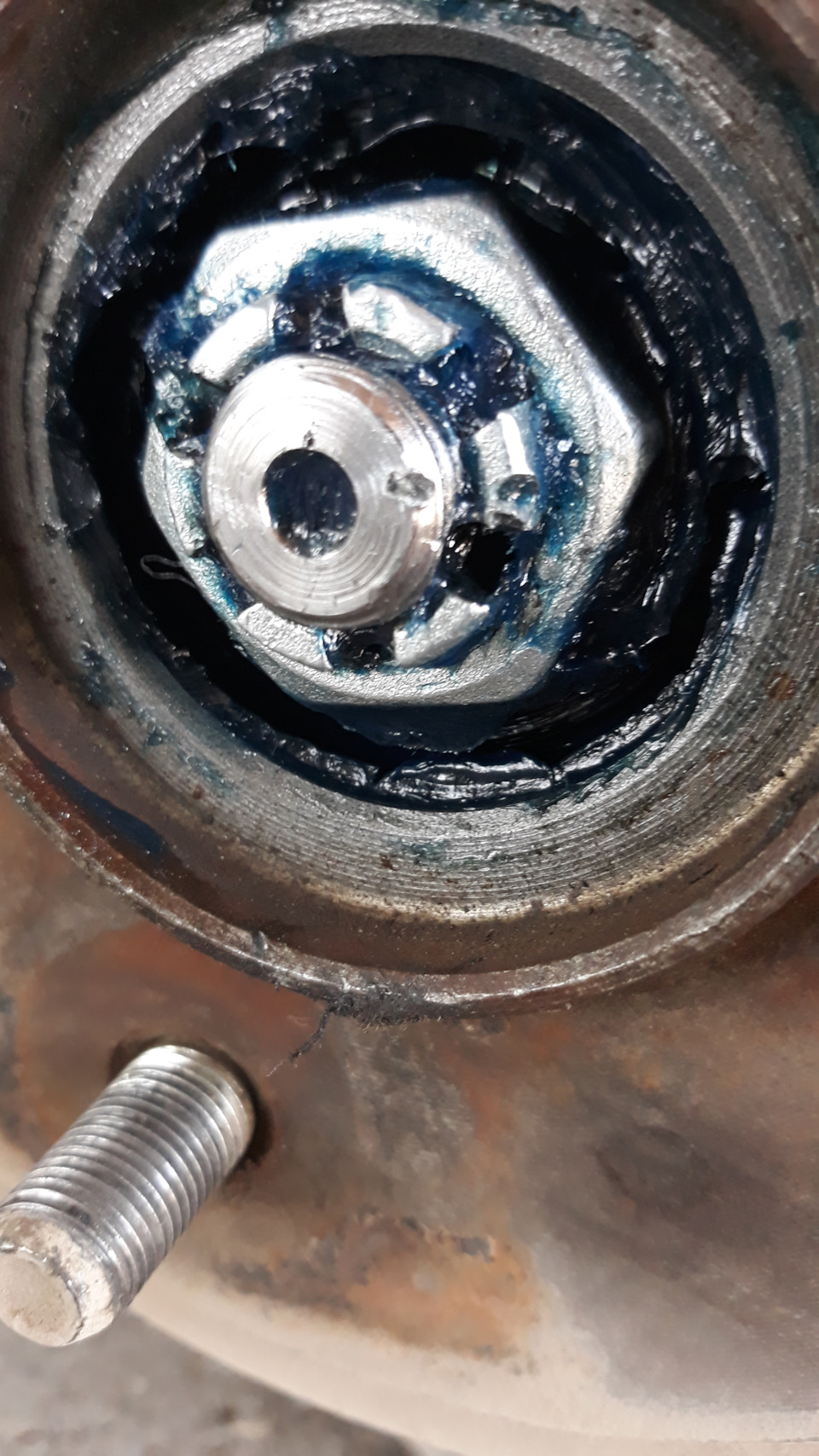

Затяжка гаек подшипников задней ступицы производится следующим образом. Затягиваем гайку с моментом 25 Н/м. Несколько раз проворачиваем барабан. Отворачиваем гайку на 180 градусов и затягиваем с моментом 2,5 Н/м. Если отверстие под шплинт не совпадает с прорезью гайки, ее немного отворачиваем до совпадения.
На своем авто затяжку гаек с использованием динамометрического ключа проводил при первом ТО несколько лет назад. На гайке и оси накернил метки. При проведении последующих ТО просто закручиваю гайку до совпадения меток.

Из своего опыта эксплуатации нескольких авто с конусными подшипниками в задней ступице скажу, что при таком подходе, подшипники служат практически вечно))

Возможно кому то покажется, что это сложно и долго. Но на самом деле это не так. При ежегодном проведении ТО тормозной системы все механизмы находятся в надлежащем состоянии. Все легко откручивается, снимается и ставится на место. Потратив несколько часов можно быть уверенным в нормальной работе тормозов в течении года.

Источник

Daewoo Matiz Золотой Шустрик › Бортжурнал › Меняем задние подшипники, барабаны, колодки

Всем привет, сегодня я расскажу о том, как менял задние барабаны и колодки. Попутно были сделаны несколько фотографий, для наглядности. Фото все не влезают, потому они слиты попарно.
Для начала ослабляем колёсные гайки и устанавливаем противооткатные упоры под дальнее от вас колесо

Затем, «отпускаем» трос стояночного тормоза в салоне (под пластиковым кожушком за рукояткой стояночного тормоза), поддомкрачиваем машину и ставим стойку, чтобы не держать машину на домкрате.

Снимаем колесо, центральный колпачок барабана, расшплинтовываем ступичную гайку и откручиваем её. Снимаем барабан.

Теперь начинаются варианты — что же именно вам надо менять. Если вы меняете барабан, можно прикупить новые колёсные шпильки. Или же, выбить старые, как на фото. Я сделал максимальное количество фото, чтобы захватить все варианты.

Выдавливаю сальник и внутренний подшипник, протираю внутренности от старой смазки.

Выбиваю внутреннюю и наружную обоймы подшипника. Для этого использую зубило и молоток. Принцип тот же, что и при замене передних ступичных подшипников.

Дальше, откладываем в сторону барабан, подшипник и шпильки, и смотрим на колодки.
Вынимаем пальцы — «солдатики» колодок и откладываем их, чтобы не потерять. Снимаем трос стояночного тормоза с рычага колодки.

Снимаем колодки с пружинками и разбираем их, запоминая расположение пружинок и рычагов, чтобы не ломать голову, как ЭТО стояло раньше. =)) Под новые колодки попал пакет от штуцера переднего суппорта — он к сегодняшней записи не относится. ))

Разрабатываем и смазываем механизм самоподводки колодок и собираем всё на новые колодки. В принципе есть смысл купить комплект новых пружинок, например SFK329. Я оставил старые. Устанавливаем всё на место. Номер колодок 96446178.

Собственно, возвращаемся к барабанам. Я свои поменял на новые.

А ещё, я поменял колёсные шпильки (номер на фото 94501745)

Аккуратно вбиваем сначала новые обоймы подшипников, а затем и новые шпильки в барабан

Берем смазку, намазываем новые подшипники и их посадочные места. Сначала внутренний подшипник.

Затем вставляем сальник, переворачиваем барабан и смазываем наружный подшипник.

Ставим барабан на место, поверх подшипника ставим шайбу

и закручиваем ступичную гайку. Ставим колесо, подтягиваем колёсные гайки и регулируем подшипник.

Снимаем колесо, шплинтуем ступичную гайку, закрываем центральный колпачок. Надо было купить новый, но я о нём забыл.

Смазываем шпильки, небольшим количеством смазки. Я попутно прикупил новые гайки для литых дисков. Номер на фото 96380587.

Ставим колесо на место, подтягиваем гайки, снимаем машину со стойки.

Окончательно протягиваем колёсные гайки, регулируем натяжение троса стояночного тормоза, ставим крышечку на место и убираем противооткатные упоры.

Ну, вот как-то так. Кто-то будет менять только колодки, кто-то подшипники, а кто-то всё сразу.
Всем добра!

Источник

Меняем задние и передние тормозные колодки на Daewoo Matiz самостоятельно

Не лучшее состояние дорог вынуждает водителя постоянно проводить резкое торможение, после чего снова набирать скорость. Помимо повышенного уровня потребления топлива, это может привести к слишком быстрому выходу из строя некоторых узлов, в частности тормозных колодок, как на передних, так и на задних колёсах. Поэтому необходимо регулярно проводить проверку данного элемента на факт износа, чтобы в дальнейшем можно было вовремя заменить колодки, прежде чем они полностью выйдут из строя.

Замена передних тормозных колодок

Нужно помнить, что замена колодок на матизе проводится тогда, когда толщина одной колодки вместе с накладкой достигла отметки в 8 мм. Тут необходимо учитывать и тот факт, что одна колодка уже непригодна, менять нужно будет все колодки в комплекте. Если даже одна из четырёх колодок не будет заменена, то это приведёт к неравномерному тормозному усилию, что способно занести автомобиль во время движения. Это, чаще всего, касается ситуаций экстренного торможения.

Разница между новыми и старыми колодками

Итак, замена передних тормозных колодок на дэу матиз начинается с правого колеса, хотя, в случае с левым колесом ситуация будет аналогичной. Таким образом, нужно демонтировать колесо, предварительно подняв автомобиль на подъёмник или же установив на прочные опоры, которые не дадут ему возможности сдвинуться в процессе обслуживания. Также важно провести контроль уровня тормозной жидкости. Если он находится возле максимальной отметки, то необходимо будет немного данной жидкости отобрать оттуда посредством шприца или же резиновой груши. Это важно, так как в момент утопления поршня в цилиндр, уровень тормозной жидкости в бачке будет поднят, и она может попросту вытечь из-под крышки.

Добираемся до тормозной системы

Далее берём в руки накидной ключ четырнадцатого размера, что поможет нам отвернуть крепёжный болт на нижней части суппорта к направляющему пальцу. Благодаря этому, мы сможем немного поднять суппорт, проворачивая его по радиусу верхнего направляющего пальца.

Теперь можно вынимать наружную и внутреннюю части колодки из соответствующих направляющих. Для этого оттягиваем от пазов направляющей специальные держатели колодок пружинного типа. К тому же, не лишним будет очистить детали тормозной системы от грязи, ржавчины и других посторонних явлений, перед тем как начать процесс монтажа новых колодок. Особое внимание нужно уделить местам, где происходит контакт тормозных колодок в суппорте и направляющих элементов самих колодок. Для очистки лучше всего применять чистые тряпки или нейтральные химические средства. Однако, запрещено использовать для этих целей дизельное горючее или бензин. Новые колодки устанавливаются в обратной последовательности уже проделанным действиям. Теперь наш дэу матиз передние тормозные колодки которого мы установили, готов к эксплуатации.

Важные замечания

Так как новые колодки, как правило, имеют несколько большую толщину, нежели старые, то, прежде чем их установить, нужно посредством раздвижных пассатижей немного утопить поршень вглубь цилиндра. Если такого инструмента под рукой у вас не оказалось, то можно прибегнуть к альтернативному методу. Речь идёт о том, чтобы установить внутреннюю колодку на своё место (даже будет лучше, если вы установите на данное место старую колодку) и закрепить суппорт при помощи болта на направляющем пальце. После этого необходимо будет вставить отвёртку с достаточно широким плоским наконечником в место между тормозным диском и самим суппортом. Таким образом, можно будет сдвинуть суппорт, что приведёт к утоплению поршня в цилиндре. Кроме того, важно помнить, чтобы во время установки суппорта в стартовую позицию, выступ прямоугольной формы на нём был сопоставлен с одной из пары лысок, которые находятся на краю направляющего пальца. Это необходимо сделать для того, чтобы направляющий палец не мог двигаться вокруг своей оси во время закручивания болта, которым он крепится к суппорту.

Как только тормозные колодки будут заменены, нужно будет пару раз надавить на педаль, чтобы колодки были полностью подведены к дискам. Далее нужно будет снова проконтролировать количество тормозной жидкости. И, если это необходимо, то долить данную жидкость до установленного уровня.

Важным замечанием станет то, что процесс эксплуатации автомобиля предусматривает образование неровностей на тормозном диске. Поэтому, прежде чем новые тормозные колодки притрутся, площадь соприкосновения должна быть немного меньше, что, увеличивает тормозной путь. Таким образом, первые 100 километров движения после ремонтных работ, должны сопровождаться плавной ездой без резких торможений и нагрузок. После этого, эксплуатация автомобиля может проходить в стандартном режиме.

Замена задних тормозных колодок

Если задние тормозные колодки уже нуждаются в замене, то для этого необходимо будет проделать аналогичные подготовительные работы. Это касается установки автомобиля на прочные опоры или же поднятие его на подъёмнике. К слову, менять задние тормозные колодки необходимо в случае, когда толщина их накладок достигает критической отметки в 1 миллиметр. Как мы уже говорили, даже при достижении отметки в 1 миллиметр лишь одной из накладок, необходимо провести полную замену всех четырёх колодок. Если проигнорировать это, то процесс торможения может сделать машину неустойчивой на дороге. Также, не нужно забывать о количестве тормозной жидкости, которое, как мы уже говорили, должен быть немного меньше максимального. Для обеих колёс процесс выполнения работ будет аналогичным. Так что, описывать как осуществляется замена задних тормозных колодок дэу матиз для каждого колеса не стоит.

Снимаем заднее колесо и добираемся до тормозного барабана

Первое, что нужно сделать, это снять тормозной барабан. Проверьте его состояние, и, если диаметр внутренней поверхности, которая является рабочей, достиг отметки в 182 миллиметра, то это значит, что нужно заменить. Как только тормозной барабан будет демонтирован, запрещено жать на педаль, дабы не допустить разъединения поршня и цилиндра.

Теперь можно заняться и очисткой всех доступных элементов системы. Как мы уже говорили, для этого запрещается применять бензин или солярку, чтобы не ухудшить эксплуатационные характеристики.

Посредством пассатижей или же прямой отвёртки немного поддеваем верхнюю пружину стяжного типа тормозных колодок, что позволит полностью её снять. Также, берём ту же отвёртку и отсоединяем верхнюю часть пружины от места крепления к рычагу регулятора зазора. После этого снимаем её. Кроме того, нужно будет снять и серьгу, а также вышеназванный рычаг регулятора зазора. Чтобы отсоединить нижнюю часть пружины стяжного типа от задней колодки, нужно будет воспользоваться отвёрткой, поддев ею соответствующую часть пружины. Благодаря этому можно будет снять и эту пружину.

Чтобы немного уменьшить длину распорной планки, необходимо завернуть храповик на стержне по резьбе до упора и отвести тормозные колодки в сторону от колёсного цилиндра. Таким образом, можно будет снять всю распорную планку целиком.

При помощи плоскогубцев или пассатижей крутим опорную чашку до то того момента, пока она не совместится с соответствующим пазом в чашке с хвостовиком опорной стойки. Тут необходимо помнить о том, что стойка должна надёжно удерживаться с тыльной части тормозного щита. После этого, можно будет снять чашку с пружиной, а также вытащить из опорную стойку из соответствующего отверстия на тормозном щите.

Далее, можно снять переднюю тормозную колодку. По схожему принципу демонтируем чашку, опорную стойку, а также пружину. Также, можно будет отсоединить трос ручного тормоза в виде его наконечника от разжимного рычага, что позволит нам снять заднюю тормозную колодку в комплекте с рычагом.

Прежде, чем заменить колодки, нужно будет снова уменьшить распорную планку, просто завернув храповик до своего предела. Установка колодок проводится в обратной последовательности и не сопровождается дополнительными трудностями. Тормозной барабан ставится на место, после чего проводится сборка его сопутствующих элементов в том же порядке, который был указан при разборке. Таким образом, замена задних тормозных колодок на матизе выполнена успешно.

Важные замечания

Аналогично установке передних колодок, после завершения работ, нужно пару раз нажать на тормозную педаль, что установит поршни цилиндров в их правильное положение для работы. Во время данного действия, в тормозном механизме могут слышаться небольшие щелчки, что предполагает работу механизма, который автоматически регулирует зазоры между барабаном и колодками. Последовательно жать на педаль нужно до того момента, пока щелчков уже не станет слышно. Это значит, что процесс регулировки закончен и автомобиль готов к эксплуатации.

По завершению работ также нужно проверить, чтобы при полностью опущенном стояночном тормозе вращения тормозного барабана проводились без лишних рывков, а также с минимальным физическим усилием. Также необходимо будет снова провести визуальный контроль количество тормозной жидкости, после чего долить её до нужно уровня, а также провести регулировку стояночного тормоза, если такая необходимость возникает. Вот и всё, замена задних тормозных колодок на Дэу Матиз проведена!

Видео о замене тормозных колодок на DAEWOO Matiz
