Поделюсь своим опытом регистрации установленного ранее силового оборудования (передний и задний силовые бампера, силовые пороги, дополнительный бак, лебедка, багажник, доп.освещение и люстра на крыше, шноркель, кронштейн запаски и т.п.).
Документы мне помогали оформлять специалисты, я только сдавал и получал их в ГАИ, поэтому возможно могу где-то допустить неточность. Если что поправляйте меня в комментах.
1. Заполняем заявление на внесение изменений, на стандартной машине проходим сверку номеров и агрегатов. Еще пока ничего устанавливать нельзя.
2. Теперь запрашиваем в специальной испытательной лаборатории заключение на разрешение внесение изменений. Делается за пару дней.
3. Дальше сдаем это экспертное заключение и заявление со сверкой номеров в ГАИ. Обычно заявление одобряют и возвращают в течении недели, если нет иных запретов.
4. Теперь можно устанавливать оборудование на машину. По закону делать это можно только в специализированных сервисах, которые имеют разрешение на проведение подобных работ.
Но по факту если оформлять за деньги через организацию, то они обычно сами прикладывают нужные акты выполненных работ, со всеми сертификатами.
На все установленное оборудование нужно приложить сертификаты соответствия. Как правило у всех производителей свои сертификаты на производимое оборудование, либо в крайнем случай гугл поможет.
У меня получилась целая пачка сертификатов.
5. Оплачиваем гос.пошлину 800р. Это цена в Челябинской области, в других регионах сумма может разнится.
6. Готовим заявление декларацию со списком всех проведенных работ и сертификатов, на каждое устройство.
7. Проходим тех.осмотр машины с обязательным указанием в диагностической карте всех внесенных изменений.
8. Теперь сдаем весь всю эту пачку документов вновь на регистрацию в ГАИ и ждем.
9. Через две недели выдают большое красивое Свидетельство о соответствии транспортного средства с внесенными в его конструкцию изменениями требованиям безопасности.
Это значить, что теперь машина в законе, до этого момента по закону на машине еще нельзя ездить.
10. Вновь заполняем повторное заявление на внесение изменений и проходим еще раз сверку номеров, агрегатов. Оплачиваем госпошлину.
Я регистрировался в электронную очередь через портал ГосУслуг и там же оплатил госпошлину со скидкой.
11. На следующий день приехал в ГАИ с документами и ПТС. Отдал в окно регистрации и через 20 минут получил обратно ПТС и новое пластиковое свидетельство с внесенным списком оборудования. Теперь машина полностью легализована и ни один гаишник по закону не может вменить нарушение по этому поводу.
Из-за своих постоянных разъездов я растянул весь процесс почти на полгода. Хотя реально можно уложиться в 3 недели, если делать все вовремя.
P.S. Не во всех регионах можно зарегистрировать оборудование. Во многих этого просто не делают и людям приходится обращаться в другие соседние области. Так же разнится цена на работы. Традиционно самые высокие цены в Москве.
Челябинская область считается одной из самых благосклонных к владельцам внедорожников и цены тут адекватные.
Мне помогал с оформлением документов Радик — 8982-361-60-40. Вот его телефон, если кому-то понадобится.
Скажите, что от Саймана и он сделает со скидкой.
Надеюсь эта статья была полезна. Поделитесь пожалуйста ей и сохраните себе в закладки
Лада 4×4 3D › Бортжурнал › Нива 21213. Установка лебедки в базу
Всем привет! Наконец-то и у меня появилась возможность приобрести лебедку. Не малую долю в выборе сыграл бюджет, поэтому была заказана с Владивостока Electric Winch 12 000 lbs с синтетическим тросом. Про нее рассказывать нечего — все изъезжено вдоль и поперек. Разницы в габаритах и весе лебедок с тяговым усилием на 9500 и 12 000 фунтов нет, разница в цене — 500р, в связи с чем было принято решение брать с запасом.

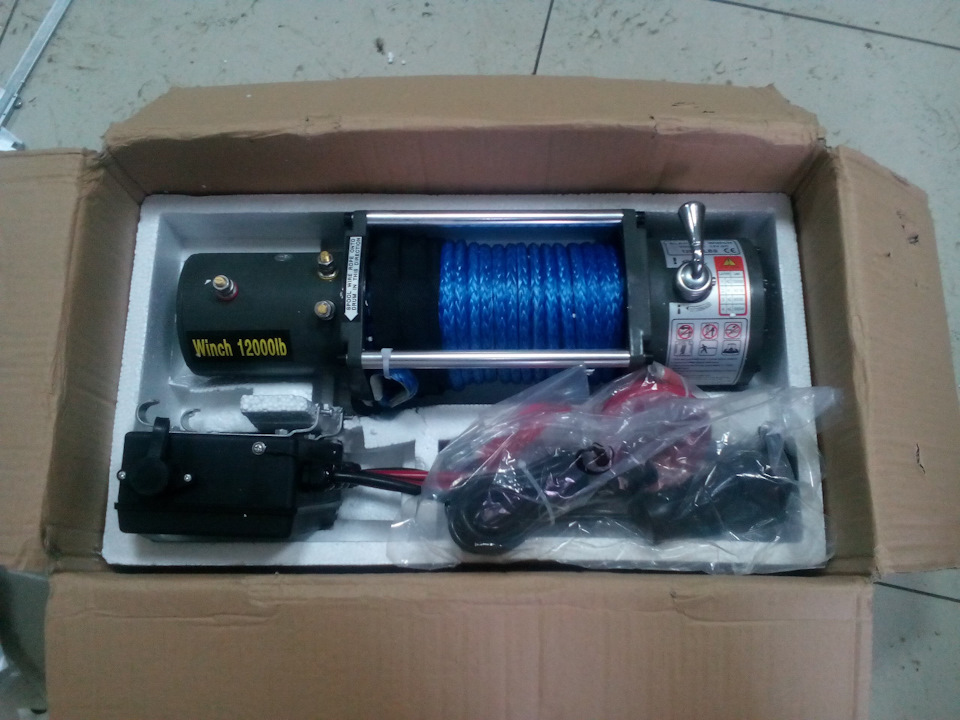

Вот она- виновница торжества!
Пока лебедка ехала транспортной компанией было очень много размышлений по поводу её установки. Изначально определено только то, что обязательно будет синтетический трос. Все его минусы перекрываются возможностью установки в салон, клюзом вместо направляющих роликов, ширина которых приблизительно равна стандартному бамперу нивы, и весом самого троса. Классический вариант лебедки спереди влечет за собой усиление лонжеронов, переделку подвески, перегруженный перед, увеличенный свес, а так же лишает возможности сохранить «кривой»! Плюсом к этому лебедка постоянно купается в лужах и требует следить за намоткой троса на барабан. Если же ставить в правой части салона автомобиля, то сразу появляется проблема с проходом на задний ряд — придется каждый раз дергать водителя. Помимо этого в правой части моторного отсека расположена приемная труба. Дырявить лонжерон — тоже не наш метод. Выход один — ставим за собой!

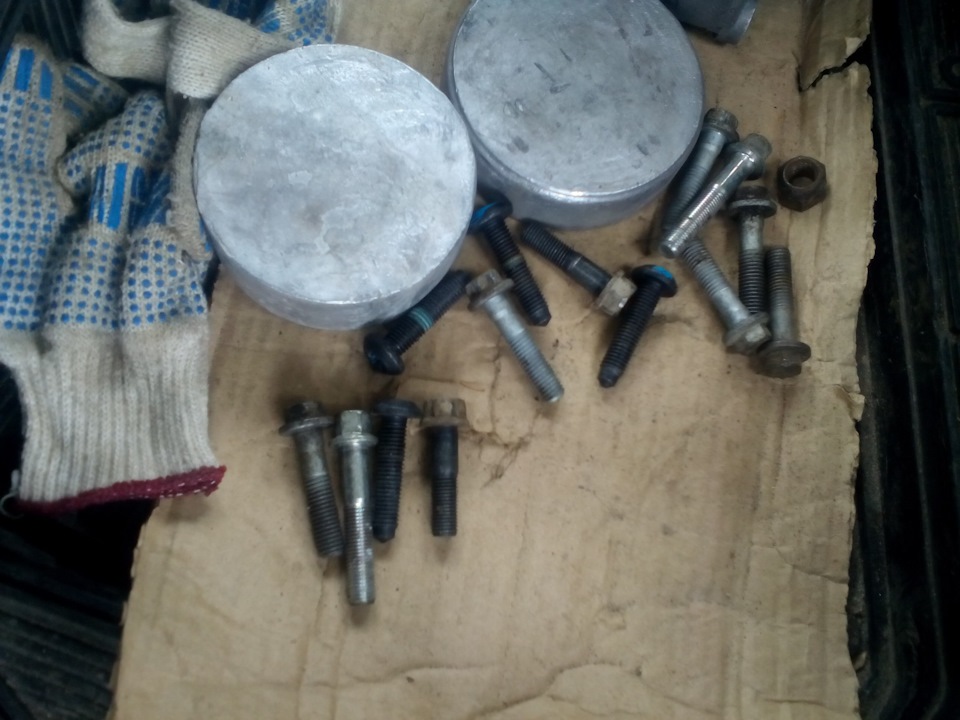

Первым делом нам нужны болванки под клюзы и болты. Болванки отдаем токарю
Затем разбираем салон и прокладываем трубу. Здесь нужно понимать что труба — эта всего лишь своеобразный чехол, который не должен нести нагрузку. Поэтому важно выдержать прямую линию между клюзами. Вариантов как это сделать немного — пространство ограничено РПМ, рулевой тягой, сошкой рулевого редуктора и кронштейном двигателя. Как определились с трубой и местоположением клюзов, начинаем крепить лебедку. Чтобы избежать лишних нагрузок и улучшить укладку троса, клюз в салоне располагаем приблизительно на высоте 2-3 витка на барабане, а саму лебедку доворачиваем перпендикулярно трубе. Остается все это надежно закрепить. Для этого помимо ввареной площадки добавляем проставку из уголка, которая будет помогать препятствовать скручиванию. А так же кидаем усилитель вдоль левого порога и поперек всего пола, через тоннель на правый лонжерон и порог. В общем лучше один раз посмотреть, чем несколько раз услышать!
Лада 4×4 3D › Бортжурнал › Лебедка в базу нивы
После 3х недель вечерних работ по установке лебедки можно и написать краткий отчет.
Лебедка 4х4 9500 СТ, покупал на www.vnedorozhnik4x4.ru/ через vk.com/id25172205, который является представителем данной торговой сети в Ижевске. Продавцу спасибо, доставил вовремя, все понравилось.
Изначально планировал сделать съемный вариант, но когда пару раз поднял/опустил понял что этот вариант отпадает, да и бывалые джипперы нашей группы vk.com/glazov4x4 рекомендовали ставить стационарно.
Работу по установке начал с установки клюзов. Их изготовление мной было описано в предыдущем блоге, поэтому тут останавливаться не буду, отмечу только то что наружний клюз приварен на 40ой уголок и прикручен на болты к трубам бампера, которые усилил трубой диаметром поменьше.
Для троса была использована полипропиленовая труба наружный d=32мм 2 метра, которую пустил под кронштейном двигателя, рулевой тягой и сквозь пол под педалью газа. Труба зажималась тягой и был небольшой излом из за чего кронштейн двигателя пришлось немного болгарить.
С площадкой под лебедку мудрить не стал, взял два уголка и немного листового металла, отпилил отрезал приварил — готово!
Не наступайте на мои грабли! Варите по максимуму по месту, т.к. я варил на улице и металл просто напросто уводит и конструкция становится кривой. Либо после каждого элемента бегайте примеряйте. Мне повезло, у меня есть кувалда! Шучу. Сварщик я так себе, поэтому варил сплошняком с обоих сторон, надеюсь не отвалится нигде.
Дальше прикидываем лебедку на площадку, ставим сиденье, смотрим чтобы нигде ничего не задевало и если все устраивает то прикручиваем на глухо. Обратную часть лонжеронов услил также отрезком листового металла. Между площадкой лебедки и полом я вырезал поставки из рваного резинового коврика наверно для самоуспокооения, может вода меньше будет туда просачиваться.
Дальше электрическая часть. Провода оставил штатные, их сечение меня вполне устроило, длины хватило впритык. Заводил через бардачок затем вдоль тоннеля и к лебедке.
Минус вывел на прямую, плюс сделал через сварочный быстросъем (гнездо и вилка). Если потребуется резко включить/ отключить лебедку то все под рукой и не надо никуда бежать.
вид на аккумулятор
Сейчас планирую сделать блок и думаю как работать назад. Все же хочется заднее сиденье оставить и трос пускать под ним при лебежении, все должно получиться.
4x4tur › Блог › Лебёдка на Ниву. 2020.
Лебёдка для Нивы. 2020. Или 15 лебёдок для внедорожника до 1,5 тонн.
Не смотря на маркировки 6000, 8000 или 9500, содержание лебедки может быть одинаковым, или разным при одном номинале. Так что сравнивать лебедки нужно не по номиналу, а по редуктору и физическому размеру мотора. Условную тягу (KF) стандартной лебёдки можно рассчитать как произведение длины якоря в мм на передаточное число редуктора.
Таким образом в перечень рассматриваемых для Нивы лебёдок я включаю те что имеют П.Ч. до
200:1, а мотор сгодится и самый ныне минимальный – 40 мм. В данном обзоре я рассматриваю Только лебёдки 10” (225мм) в основном со стальным тросом (SR –синтетика). С моторами на обмотках. Узкие лебедки и лебёдки с магнитными моторами это отдельные темы.
Нива автомобиль легкий, так что я бы рассматривал скоростные лебедки в первую очередь.
Рейтинг сделаю всё таки по возрастанию условной цены.
0. 12-18000 – всевозможные ноунеймы под «брендом» ELectricwinch или с неизвестными лейблами. Попадаются варианты сносные, но конкретно говорить можно только о тех, которые прошли через меня. Уж очень большое их разнообразие по качеству. Чаще всего это лебедки с низким ПЧ (256:1) и слабым мотором. Естественно качество минимальное. Такой вариант лучше не рассматривать. Но для однократного применения в год сгодится. …Ибо не дорого.
1. 19500 — «4х4» «9500МТ». Одна из самая бюджетных брендовых лебедок. Бестселлер для Нивы. Редуктор 150:1 Быстрая. Одна из самых компактных и легких лебёдок. Пружинный тормоз на моторе. Модель с синтетическим трос «9500СТ» обойдётся в 23500=.
2. 22500 – Magnum EWG9000 – бюджетная новинка от Runva, только появившаяся. Редуктор 184:1 Конусный тормоз. Легкая размотка. Вариант с синтетикой 25900=
3. 23500 – новый T-Max ML 9500 с редуктором 161:1. Очень близка по характеристикам первой, но более высокий качественный и ценовой уровень. Пружинный тормоз в барабане. Легкая размотка.
4. 23500 – Masterwinch WS8500 – базовая, консервативная модель от популярного производителя. Редуктор 216:1. Добротная классика. Как и №1 самая легкая. Тоже туговатая размотка. В отличии от предыдущих имеет более надежный конусный тормоз. На 1,5 тыс дешевле обойдётся WS6000 – так же подойдёт для Нивы.
5. 24500 Тунгстен Т8000. Редуктор 218:1 и более мощный мотор, чем на предыдущих. Будет медленнее зато больший запас по тяге. Не смотря на номинал в «8000». Конусный тормоз. Легкая размотка. По цене качеству и конструкции это следующий уровень. Такую можно брать на перспективу роста в сторону УАЗа.
6. 25600 – Рысак 3,8 (8500). Интересная, Особенная по конструкции лебедка, с дисковым тормозом… но в контексте двух предыдущей ей сложно конкурировать по цене. Редуктор 196:1 Дисковый тормоз в барабане.
7. 29000 – Runva EWX-C9500 130:1 Мощный мотор. Легкая размотка, конусный-резьбовой, плохо регулирующийся тормоз… Есть модификации 80:1 (Q –evo) и 110:1 (Q). На данный момент самая бюджетная спортивная лебедка.
8. 29500 – Masterwinch X8288 115:1 Улучшенная серия «Х» в спортивной версии. Конусный тормоз.
9. 32.000 — 4х4 GoldenPower SR 112:1 – бюджетная спортивная лебедка. Мощный мотор. Конусный тормоз. Синтетика (с металлом не поставляется)
10. 37.000 – Runva EWB-Q SR 108:1 – Передовая спортивная лебёдка. Тормоз дисковый в редукторе.
11. 44.500 — 4х4 GoldenPower EWB SR 75:1 и 115:1. Дополненная и улучшенная копия предыдущей. Тормоз дисковый в редукторе. Легкая размотка. Синтетика (с металлом не поставляется)
12. 45.000 — Comeup DV-9 156:1 классическая лебедка от именитого производителя. Мощный тормоз низкого трения.
13. 46.000 — Comeup DV-6 заметно легче и компактней предыдущей, но проиграет по скорости и тяге. 216:1 слабый мотор.
14. 61.000 — Superwinch Talon 9,5 Ещё один премиальный производитель. Очень своеобразная, интересная по конструкции лебедка. 148:1 дисковый тормоз в редукторе.
15. 65.000 — Comeup MadX 8 – Без троса. Спортивная лебедка, с мощным мотором и редуктором 67:1
Уже после написания материала пришла новая лебёдка от Comeup – GIO. Редуктор там 235:1 для Нивы не очень подходящий. Зато более «нивоводская», чем у DV, цена – 33.000
Это мой список. «Я так вижу» (ц). То что я одобряю. Если какие-то лебедки сюда не попали, Значит они малоизвестны, не известны мне, либо мной не одобряются, или не подходят для Нивы. Может что забыл, ещё… Warn XP, например, за 150.000 🙂
В контексте скорости важно иметь ввиду тормозной механизм. У части лебедок он низкого трения (или «без трения»). Это даёт выигрыш. Иногда даже на более низком редукторе. Некоторые Конусные тормоза допускают регулировку, так что спортсмены могут «подкрутить». Не смотря на интересные конструкции дисковых тормозов внутри редуктора, Конусный тормоз (особенно от Комап) продолжает оставаться самым надежным. Фаворит за 20 лет не изменился, комаповский конус ещё и без трения. Конус Мастервинч/Варн/GP112 можно подкрутить и добиться минимального трения. Конус Runva EWX и Comeup GIO с резьбой — подкрутить очень сложно, я пока не добивался существенного результата. Пружинные тормоза и дисковые отрегулировать нельзя. Для дисковых тормозов низкого трения Рунва, Superwinch и GP регулировка и не предусмотрена. Слабым местом всех трёх тормозов являются пружины. Они со временем ломаются и требуют замены. И если в Супервинч операция относитльено простая (хотя сами пружинки найти сложнее), то у EWB это полный разбор механизма, где может потребоваться специальный инструмент.
Часто меня спрашивают про расход и ток. В случае убитого аккумулятора и хилого генератора, это вполне актуально. Но для лебедки следует использовать свежий аккумулятор (чем выше ток отдачи – тем лучше) и генератор максимально возможного тока. Физику, конечно не обмануть – для одной и той же работы нужно одно и тоже количество энергии. Но чем мощнее лебедка (как по мотору, так и по редуктору), темь меньший пик нагрузки она будет создавать в электро-сети. Правда и тянуться придётся дольше… Но, какая-то экономия аккумулятора и генератора будет, хотя бы по ресурсу.
Мотор. Размер якоря имеет значение. Не по всем лебедкам есть данные и кроме того иногда эти данные устаревают. Так что точно рассчитать параметры тяги своей лебедки можно будет после вскрытия. Базовые моторы имеют якорь 40-60 мм. Спортивные моторы начинаются от 72 мм и есть версии до 92 мм (GP). Чем больше якорь, тем мощнее лебедка и тем меньше будет потребление тока.
Скорость лебедки. Прямое сравнение скорости двух лебёдок, которое мы иногда делаем и встречаем у других – очень не объективная вещь. Дело в том, что характеристики могут сильно зависеть от конкретного мотора:
— плохо отрегулировань зазор в подшипнике,
— сбито положение щёток.
Моторам не помешает притирка. Тормоз создаёт индивидуальное сопротивление. Особенно пружинный и в меньшей степени — конусный. Им может тоже требоваться притирка.
Соответственно разброс по скорости у совершенно одинаковых моделей может оказаться до 20%! Так что выигрыш одной лебедки по сравнению с другой даже в 10-20% может оказаться просто погрешностью. Накладываются ещё и погрешности измерений…
Выделить из этого списка фаворита я не могу. Если брать в рассчёт Цену. По содержанию Рунва EWB-Q мне нравится больше, чем EWG9000, но с учетом цены, выбор уже не такой однозначный. Так же и с GP112 и GPB115. И остальными лебедками.
Если остались вопросы, пишите в Watsapp. Если долго не отвечаю, такое бывает, пишите ещё 🙂
Как не получить штраф за лебедку с 2021 года
Варианты установки лебедки
Переносная лебедка
Лебедку можно вообще не устанавливать, а использовать переносную. Наиболее популярные модели переносных лебедок для Нивы — Стократ SN 6.0 S и Superwinch Winch2GO. Тяга вполне достаточна, а ведь еще можно увеличить тяговое усилие с помощью блока. Преимущества переносной лебедки: универсальность — можно тянуть авто за перед/зад, можно тянуть любую машину, использовать лебедку в хозяйстве или одолжить соседу. Кроме того, переносную лебедку можно изготовить самому под любые требования, все необходимое для этого (площадку, провода, разъемы, крепеж) можно приобрести на Электролебедка.ру.
Лебедка стационарная
До конца статьи речь пойдет о стационарных лебедках. Если вы часто используете Ниву для покорения бездорожья, и вам приходится пользоваться лебедкой довольно часто — мы однозначно рекомендуем установить лебедку стационарно. Для установки в штатный бампер, а в случае с Нивой скорее НА штатный бампер — вам понадобится изготовить или купить площадку. Как это сделать — вы без труда найдете в интернете. На Ниву рекомендуется устанавливать легкие лебедки 6000-6500lbs. Ниже мы предлагаем вам лебедки, которые по всем критериям идеально подходят для установки на Ниву. В большинстве случаев для гражданской эксплуатации подойдет лебедка — T-MAX ATW 6000, если же у вас серьезно подготовленный автомобиль, то тяговое усилие лучше выбрать 6500-8000.
Особенности ремонта
Ремонт основных функциональных узлов рассматриваемого внедорожника имеет следующие особенности.
Двигатель
Поскольку авто специфичное, а конструкция не сложная, сюрпризы в плане ремонта не будут вас подстерегать.
Замена воздушного фильтра и масла предельно проста. Что касается масляного фильтра, он имеет боковое расположение относительно блока, поэтому подобраться к нему непросто. Запаситесь маслом в количестве 3,75 литра и шестигранником. Даже в подъемнике или яме нет никакой необходимости, поскольку клиренс достаточно высокий. В поднятии авто есть смысл только при наличии серьезной защиты картера.
Лопнувший расширительный бачок также может стать проблемой, а происходит это из-за его неудачной формы. Нестабильное качество крышки также усугубляет ситуацию.
Лопнувшая трубка подвода масла может спровоцировать отказ гидравлического натяжителя цепи ГРМ. Лязгающий металлический звук станет первым признаком подобной проблемы.
В целом компоновка для самостоятельной реализации ремонтных и обслуживающих работ под капотом достаточно удобная. Единственная сложность может заключаться в снятии стартера, тогда как доливание жидкости, замена воздушного фильтра или ламп вовсе не создадут проблем.
Трансмиссия и ходовка
При покупке Нивы не первой свежести обратите внимание на наличие повышенных вибраций, если предыдущий владелец имел привычку ездить без одного кардана. Опоры раздаточной коробки в таком случае могут быть непригодны
В целом статистика поломок КПП достаточно скудная, что говорит о приличной надежности данного узла, зато относительно сцепления подобного не скажешь. Замене подлежат все цилиндры, и рабочий, и главный. Примечательно, что лучше именно менять механизм полностью, нежели идти на поводу у зеленой жабы и покупать ремкомплект.
Что касается замены масла в редукторах и коробках, оно должно быть единым — 75w-90, а объемы следующие:
Ступичные подшипники являются слабым местом и замене они подлежат уже до 3 тыс. км пробега. Сайлентблоки передней подвески и рычаги ничем не защищены, а в случае с внедорожников неудачные испытания могут стать причиной серьезного ремонта.
Почему лебедка не должна выступать за линию бампера и другие требования к установке
Если лебедка будет выступать за линию бампера это не безопасно. Такое устройство нарушает габариты автомобиля, создает дополнительные внешние препятствия. Выступающая лебедка, не предусмотренная конструкцией авто, может стать причиной аварии, если автомобили в процессе дорожного движения не соблюдают дистанцию. Кроме того, выступающий элемент конструкции машины может задеть соседние автомобили, дорожные конструкции, травмировать пешеходов и др.
Должны соблюдаться следующие требования при монтаже лебедки:
Во время установки лебедки необходимо учитывать:
Также следует руководствоваться следующими рекомендациями и требованиями:
Установка съёмной лебёдки на Шеви Ниву (Кас) — 5 Дорог.ру
В этом месте лист лонжерона имеет максимальную толщину примерно 4мм.!
Ручная лебедка Frame 1.5Т для Шевроле Нива. Шевроле Нива в грязи
Реализовать третий способ чаще всего можно в мастерской, оказывающей услуги тюнинга.
Назначение и особенности лебедки для Нивы Шевроле.
К тому же цена — стоимость руб.
Первоначально снимается передний бампер и металлическая защитная пластина. По возрастающей добрался до газовой горелки.
Установка лебедки на Ниву Шевроле Заключение Рыболовы, охотники и путешественники, которым часто приходится передвигаться во внедорожных условиях, используют лебёдку довольно часто. Её наличие внушает уверенность водителю и помогает найти выход из самых разных внештатных ситуаций.
Установка такого механизма — дело несложное. Осталось просверлить по одному, самому трудоёмкому и ответственному отверстию на каждом лонжероне.
Народный опыт установки данной площадки
Сверлить нужно изнутри моторного отсека. Пространство там не позволяет пользоваться обычной дрелью. Я сверлил сначала маленькой батареечной и тонким сверлом, затем угловой дрелью. Можно использовать угловую насадку на обычную дрель. При сверлении пришлось снимать шкив ГУРа, что бы не мешал.
Примеряю, что бы приблизительно понять с какими трудностями придется столкнуться, засада первая — без хорошей кувалды он между лонжеронами помещаться не хочет, разница миллиметра Но вроде лезет, поэтому продолжаю — вскрываю лонжерон Если кому интересно- то так выглядит лонжерон внутри: Процедуру лучше осуществить на СТО, так как требуется снятие бампера и проделывание в нем специального отверстия для выхода троса
Важно также устанавливать лебедку с синтетическим тросом, потому как стальной при обратном наматывании на катушку может повредить радиатор
Установка лебедки на Ниву Шевроле Так как самой популярной и эффективной является электрическая лебедка, возьмем ее за основу и произведем установку на автомобиль. Первоначально определяемся со способом, как будет осуществляться установка.
Более рациональным является способ монтажа на внутреннюю часть бампера, закрепляемого на специальный кронштейн. Для этих людей мы реализовали Техцентр Нива предлагает к продаже и установке собственную разработку: Кронштейн подходит для машин с кондиционером и без него. На лебедке необходимо использовать только синтетический трос металлический, намотавшись на одну сторону катушки может повредить радиатор.
Среди недостатков данной лебедки — невысокая скорость отматывания троса этот параметр может оказаться критичным у спортсменов. Кроме того, невозможно работать при выключенном двигателе; одного насоса в гидроусилителе руля часто недостаточно для одновременного действия этого гидроусилителя и лебедки. Электрическая лебедка работает от электромотора, питающегося от сети автомобиля. На сегодня это широко распространенный вид лебедок внедорожников Нива Шевроле.
Такие лебедки отличаются простой конструкцией, удобным использованием и легкостью монтажа, а также способностью работы при выключенном двигателе.
Залудил концы, впаял в наконечники.
Варианты площадок для лебедки на Шевроле Нива
Получил нормальные провода до лебёдки. Запитываем силовые провода и проверяем работоспособность лебёдки. Так что, ни один элемент лебёдки не выступает за плоскость крайней точки бампера. Вот на этом этапе, мне этот шнивас подкинул конкретную свинью.
Для того, что бы вынуть редуктор, необходимо подвынуть полуоси. Если правая вылезла с первого удара обратного молотка, то левая полуось вынималась трое суток. Карл, трое суток эта зараза пила мою кровь… Весь свой химуголок истратил на закисший подшипник. По возрастающей добрался до газовой горелки.
Шеви-Нива для экспедиций. Часть 10. Установка лебёдки, заплетение кевлара
Описывать процесс снятия бампера не буду, про это уже написано больше чем достаточно
Единственное на что хотел обратить внимание — снимать реснички надо от внутренних уголков фар, болт крепления ресничек можно не откручивать. Процесс пошел… Срезаем лишнее
Должно получиться вот так Кронштейн прикручен сзади два болта надо заменить на более длинные.
i30, руководство, хендай, эксплуатации
Госпошлина и как оплатить
Размер госпошлины установлен законодательно (ст. 333.33 п.46 Налогового кодекса РФ). Сумма платежа в госбюджет составляет 800 рублей. За внесение дополнительной записи в ПТС госпошлина составляет 350 руб. в соответствии с п.38 этой же статьи.
Заплатить пошлину можно:
Виды автомобильных лебедок
Лебедки для автомобилей бывают 3 типов:
Механические лебедки для автомобилей работают непосредственно от автомобильного двигателя. На раздаточную коробку подключают специальную коробку отбора мощности. Именно от этого устройства лебедка и получает свой крутящий момент. Такие лебедки отличают: надёжность, высокая мощность, неприхотливость; возможность изменения скорости наматывания троса изменением оборотов двигателя. Главный недостаток подобных лебедок — возможность их монтажа лишь на внедорожниках, раздаточные коробки которых позволяют подключать коробку отбора мощности.
Гидравлические лебедки — устройства, работающие от гидромотора. Он обычно приводится в действие посредством насоса в гидроусилителе руля. Купить лебедку для Нивы Шевроле гидравлического типа, значит получить существенные преимущества: высокую надежность гидромотора; возможность работы под водой (с герметичным гидромотором), стойкость к перегрузкам (гидромотор при этом не ломается, он просто останавливается).
Среди недостатков данной лебедки — невысокая скорость отматывания троса (этот параметр может оказаться критичным у спортсменов). Кроме того, невозможно работать при выключенном двигателе; одного насоса в гидроусилителе руля часто недостаточно для одновременного действия этого гидроусилителя и лебедки.
Электрическая лебедка работает от электромотора, питающегося от сети автомобиля. На сегодня это широко распространенный вид лебедок внедорожников Нива Шевроле. Такие лебедки отличаются простой конструкцией, удобным использованием и легкостью монтажа, а также способностью работы при выключенном двигателе. Однако при этом значительно возрастает потребление электроэнергии из сети автомобиля.
Установка кронштейна лебедки niva 777 на Шевроле Ниву (ВАЗ 2123)
Идея поднимать джеком машину за передок давно не покидает меня. А в будущем надеюсь поставить стационарную лебедку. Из всех возможных вариантов установки мне больше всего понравился кронштейн от сервиса niva 777. Тут есть хороший упор для джека, как по центру, так и по бокам. B помимо обычного крепления в усиленные лонжероны, тут есть еще точка крепление внизу к подвеске, что позволяет снизить нагрузку на лонжероны при работе джеком. Т.к. варить самому сейчас нет возможности, решил заказать у них готовый. Прислали транспортной.
Ставили вдвоем с отцом. По времени заняло 2 дня. Очень не хватало болгарки с большим диском, маленьким кое-где тяжело подлезть. Сверла длинные тоже не помешали бы.
Заголяем на сендтраки. Повыше — удобнее.
Высверливаем заглушки лонжеронов и выбиваем приваренные изнутри гайки. Справа на них сигнал крепился.
Заглушки лонжеронов, спиленная проушина и кронштейн сигнала
Подвязываем по выше радиаторы, что бы не мешали пилить
Теперь это лишняя деталь
Фары закрыты от искр болгарки
Подравниваем косяки резки.
По задумке нижняя часть одевается на родные болты подвески. 2 из 4-х оказались коротковаты. Пришлось новые купить. Закручиваем снизу болты, но… На место кронштейн все равно не встал, пришлось подрезать машину по месту, т.к. вверх до лонжеронов кронштейн не доставал и упирался то тут, то там…
Наконец, после нескольких часов подгонки, кронштейн встал на свое место. Подкрасили все спилы на кузове черной нитроэмалью, все равно не видно будет под бампером. Лонжероны намечали на глаз, приложив кронштейн, потом сверлили тонким сверлом и рассверливали толстым по месту.
Прикрутили наконец! Видно прокрашенные места спила.
Крепление радиатора кондера пришлось переделывать. На первом фото видно, что трубки радиатора кондера вплотную прилегают к кронштейну лебедки. Надо сдвигать радиатор правее. А нижнее крепление было в усилителе который отрезали.
Сверху просто пересверлили новые отверстия в радиаторе и перекрутили родные саморезы левее, а в низу сделали посадочное место из шланга и пластин, прикрученных саморезом со кронштейну.
Новое крепление радиатора кондера
Теперь радиатор кондера стоит правее и не упирается в кронштейн
Новое крепление сигнала.
Вертикальные пластины крепления защиты от f-design пришлось немного подогнуть, т.к. они упирались в кронштейн и на защите отверстия пересверлили на пару сантиметров, после этого она встала на свое место.
Стальной усилитель бампера для установки лебедки должен быть вырезан по середине. Но мы лебедку пока не ставим, поэтому просто подрезаем его немного в местах соприкосновения с кронштейном и оставляем так. К нему крепится змеевик ГУРА, поэтому если его вырезать, то придется колхозить для него новое крепление.
Подрезка усилителя слева
Подрезка усилителя справа
Ну все, железо на месте. Осталось подрезать пластик и собрать бампер.
Бампер подрезается очень просто: у внутренней вставки просто вырезается центральная часть. Слева, подрезал побольше, чтобы в проушину лез большой омегообразный шакл. Нижнюю накладку бампера не стал ставить. По-моему, и без нее хорошо смотрится, а она мешает подсовывать лапку ждека. под кронштейн.
Тут видно как замялось крепление после скидывания в бок машины поднятой джеком на пол метра. Вроде не страшно.
И вот так можно поднимать одно колесо для ремонта. Стоит устойчиво!
Вывод такой: Если есть время и возможность и хороший сварщик, проще сделать самим по машине. Для готового изделия многовато подрезать машину пришлось. Но без срезки усилителя лебедка под бампер не влезет, а тут она внутрь встанет и закроется номером. Качество сварки и покраски отличное, но за такую цену можно было бы и раптором покрасить, эта краска быстро обдерётся джеком. Смотрится красиво и органично. Функции свои выполняет. Я остался доволен. Осталось только лебедку туда имплантировать.
https://www.drive2.ru/l/3191118/, https://www.drive2.ru/l/3197728/, https://www.drive2.ru/l/3198777/
Крепление антенны рации на реллинг с внешней стороны Шевроле Нивы (ВАЗ 2123)
Закренил антенну Lemm AT-2001 Turbo на штатный релинг с внешней стороны. Логичнее и проще было бы сделать кронштейн с
▷ Какую лебедку поставить на Ниву: расчёт тяги, место установки, нюансы
При выборе лебёдки для Нивы, мы обращаем внимание на множество технических данных и теряемся в них. Не принимаем во внимание гидравлический и механический тип лебедки, так как эти модели для настоящих «гурманов»
Тяговые усилия лебёдки: рассчитываем мощность
Место установки лёбедки
Лучше устанавливать лебедку на Ниву вместе с новым передним бампером, но ограничений нет. Мастера рекомендуют предварительно проверить крепления с фактическими отверстиями на корпусе машины. Нередко, неопытен владелец приобретает неподходящую модель. Установка внутрь бампера невозможна через размер и вес лебёдки, только на внешний периметр.
С положительной стороны себя зарекомендовали следующие модели: T-Max, Стократ, Come Up, Superwinch, Warn, Powerwinch PW6000E. Длительный срок эксплуатации, хорошее качество сборки, комплектующих, соотношение «цена-качество».
На внедорожник Ниву выбирают лебедку с массой не более 10 – 12 кг. Превышение веса повлечет крен передней части автомобиля: увеличит нагрузку на переднюю подвеску, ходовую часть, трансмиссию. Резиновые уплотнители, втулки, сайлентблоки будут быстрее изнашиваться, приводя к незапланированным тратам.
Какую поставить лебёдку на Ниву, Ниву Шевроле?
Чтобы окончательно определить тип лебедки для Нивы, выберите модификацию: стационарная или мобильная (переносная).
Очевидно, что портативные не такие уж сильные, как стационарные, но также востребованы наряду с другими модификациями.
Какая нужна лебедка на ниву?
Стоимость лебёдки
Стоимость оборудования напрямую зависит от модификаций и технических характеристик. В каждом случае уточняйте стоимость у менеджеров магазинов.
Читайте больше интересных статей о лебедках в нашем блоге.
Какую поставить лебёдку на Ниву, Ниву Шевроле?
Чтобы окончательно определить тип лебедки для Нивы, выберите модификацию: стационарная или мобильная (переносная). Очевидно, что портативные не такие уж сильные, как стационарные, но также востребованы наряду с другими модификациями.
Варианты установки лебедки на Ниву
Варианты установки лебедки на Ниву
Сообщение Зоркий сокол » 20 сен 2010, 10:13
Почему и Тимакс 6000? Маленькая, лёгкая, энергоэкономная, позволяет сохранить почти штатные свесы с родным бампером.Для нивы-самый раз. Итак,было:
В процессе,(синее-шовный грунт): Готово к бою: Натурные испытания: Принцип инсталляции(твутавр исключительно из-за технологических пожеланий заказчика):
Цена вопроса-28 т.р. вместе с лебёдко.
Re: Установка лебёдки ТиМакс 6000 в Ниво 2121*
Сообщение Антоха » 20 сен 2010, 10:51
Re: Установка лебёдки ТиМакс 6000 в Ниво 2121*
Сообщение serj44 » 20 сен 2010, 11:53
Re: Установка лебёдки ТиМакс 6000 в Ниво 2121*
Сообщение Антоха » 20 сен 2010, 12:13
Re: Установка лебёдки ТиМакс 6000 в Ниво 2121*
Сообщение Зоркий сокол » 20 сен 2010, 12:28
Re: Установка лебёдки ТиМакс 6000 в Ниво 2121*
Сообщение Антоха » 20 сен 2010, 12:30
Re: Установка лебёдки ТиМакс 6000 в Ниво 2121*
Сообщение Зоркий сокол » 20 сен 2010, 12:34
Re: Установка лебёдки ТиМакс 6000 в Ниво 2121*
Сообщение Миха » 20 сен 2010, 13:06
Re: Установка лебёдки ТиМакс 6000 в Ниво 2121*
Сообщение ALK » 20 сен 2010, 13:19
Кто знает что творится за забором зоопарка?
Re: Установка лебёдки ТиМакс 6000 в Ниво 2121*
Сообщение Антоха » 20 сен 2010, 13:54
Re: Установка лебёдки ТиМакс 6000 в Ниво 2121*
Сообщение MEW » 20 сен 2010, 14:47
Зоркий сокол Хорошо нарисовал, можно только каментить, хотя кто катает и каментить ненадо, понимает сам что в 1 случае ниву вдавливает в гавно, а зацепить невсегда можно за толстую сосенку высотой в 10 метров. Я так поставил спрут, не тимакс но смысл тот же, трос выходит примерно (+-2-3см) в середине плоскости лонжей.
Ещё есть плюсик, что опускаем центр тяжести такой тяжести.
Re: Установка лебёдки ТиМакс 6000 в Ниво 2121*
Сообщение fanngorn » 20 сен 2010, 18:56
Re: Установка лебёдки ТиМакс 6000 в Ниво 2121*
Сообщение Зоркий сокол » 20 сен 2010, 20:28
Re: Установка лебёдки ТиМакс 6000 в Ниво 2121*
Сообщение bambr » 20 сен 2010, 20:30
Я так понимаю 6000 это для тяжелых квадроциклов (или для очень лёгких автомобилей)?
Лебедка автомобильная электрическая T-MAX EW-6500 OFF-ROAD Improved 12В Основные характеристики: Расчетное усилие Lbs/Кг 6500 / 2950 Мотор (л.с.) 5.5hp Series Wound Пульт управления Пульт, 3.7м Передача Планетарная Передаточное число 172.8:1 Тормоз Автоматический Диаметр/ширина барабана(мм) 63.5 / 135 Вес (Кг) 30.5 Длина/диаметр троса 24м / 7.2мм Рекомендованная батарея 650CCA Габариты ДхШхВ (мм) 470x160x205
Виды автомобильных лебедок
КРОНШТЕЙН СЪЕМНОЙ ЛЕБЕДКИ ПЕРЕДНИЙ CHEVROLET NIVA
Если правая вылезла с первого удара обратного молотка, то левая полуось вынималась трое суток. Карл, трое суток эта зараза пила мою кровь… Весь свой химуголок истратил на закисший подшипник.
Та-ба-думс… Ну как тут не уверовать в гаражного бога? Пружины помимо высоты, отличаются ещё и толщиной витка.
Штатные аморты решил не оставлять. Можно конечно поставить другие кронштейны амортизатора с уменьшенным плечом, но тут есть нюанс. Зад нивы сильно легче передка и артикуляция у него намного амплитуднее. Поэтому имеет смысл компенсировать лифт амортизатором с увеличенным ходом.
Сам аморт масляный, двустороннего действия и несравненно лучше штатного. Установка такого механизма — дело несложное.
Для разных видов лебедок разработаны технические условия, которые вошли в конкретные ГОСТы:
Маркировка
В маркировке лебедки, как правило, присутствует ее максимальное тяговое усилие, а также единицы его измерения (S, U, LB и так далее).
Следовательно, модель 16800LB обладает тяговым усилием в 7620 кг, так как 1 lb = 0,454 кг.
Скреперные подземные лебедки изготавливаются в следующих вариантах исполнения:
В данном случае указывается в условном обозначении типоразмер, модернизация (буквы), экспортное исполнение и настоящий стандарт.
Сертификаты
Лебедки подлежат сертификации с целью подтверждения соответствия их безопасности и качества установленным нормам.
На разные типы изделий оформляются соответствующие сертификаты:
• ТР ТС 010/2011 “О безопасности машин и оборудования” – для механических моделей.
• Для электромеханических вариантов — дополнительно ТР ТС 020/2011 “Электромагнитная совместимость технических устройств” и ТР ТС 004/2011 “О безопасности низковольтного оборудования”.
Выбираем лебедку на Ниву: всестороннее изучение вопроса
Аксессуар на машине
Лебедка на Ниву сегодня вряд ли относится к экзотическому дополнительному оборудованию. В наше время лебедками оснащается не только автомобильная спецтехника, но и любое транспортное средство, предназначенное для движения по бездорожью. Они стали общедоступными для приобретения, и любой желающий может установить их на свой автомобиль.
Автомобильная лебедка — устройство, необходимое для кратковременной буксировки транспортного средства в ситуациях, исключающих самостоятельное его передвижение. Принцип работы лебедки основан на наматывании на ее барабан троса, свободный конец которого крепится на неподвижном, массивном объекте. Методом подтягивания к подобному объекту производится извлечение автомобиля из, казалось бы, безвыходных ситуаций. В настоящее время лебедка на Ниву получила наибольшую популярность в трех вариантах: механическая, гидравлическая, электрическая.
Процедура регистрации
Регистрацию лебедок осуществляют подразделения ГИБДД. Необходимо предварительно получить разрешение на монтаж этого устройства, которое выдается в ГИБДД, так как только на его основании можно зарегистрировать установку лебедки.
Далее необходимо (в соответствии с ч.16 Админрегламента МВД РФ по предоставлению госуслуги внесения изменений в конструкцию эксплуатирующегося ТС):
