Ваз 2109 на базе нивы
Лада 2109 Ржавая Баржа › Бортжурнал › Тарзан?! может попробовать собрать…
Конструкция. Разработчики «Тарзана» несколько модифицировали кузов, заимствованный ими у ВАЗ-2108. В данном случае подразумеваются не его усиления в местах состыковки с рамой, хотя они и имеют место. Просто пришлось подкорректировать кузовное днище, ведь и двигатель, и трансмиссия для автомобиля взяты уже не от «восьмой» модели, а от старой доброй «Нивы», т.е. двигатель разместился в подкапотном пространстве не поперечно, а продольно, а рычаги управления его «коробкой», «раздаткой» и блокировкой межосевого дифференциала вытеснили из салона одинединственный «восьмерочный» рычаг КП. Ходовая часть «Тарзана» — не дублирующий слепок с ходовой части ВАЗ-21213, ее изюминка в том, что узлы задней подвески и задний мост почти схожи с передней подвеской и передним мостом «Нивы». Естественно, что и передняя подвеска, и передний мост «Тарзана» также взяты от ВАЗ-21213. Автомобиль получил дисковые тормозные механизмы на всех четырех колесах. Кстати сказать, «Нива» и «восьмерка» — не единственные доноры «Тарзана». От ВАЗ-2115 ему перепала регулируемая рулевая колонка, а от «десятки» — вакуумный усилитель тормозов.
Принцип конструкции «Тарзана» можно описать несколькими словами.
На специально изготовленной под этот автомобиль раме смонтированы узлы и агрегаты от «Нивы», а на получившуюся таким образом тележку устанавливают кузов от «восьмерки» или «девятки»
Кстати, при такой конструкции заменить кузов в случае необходимости можно всего за несколько часов. Основой тележки является оригинальная сварная рама из прямоугольного профиля переменного сечения. Остальные узлы и агрегаты монтируются именно на нее. Двигателей – два, ВАЗ-21213 объемом 1,7 литра и 1,8-литровый ВАЗ-2130. Коробка в «Тарзане» используется от «Нивы», а соответственно, пришли и сопутствующие проблемы, самой главной из которых является расположение рычага КПП. При включении третьей передачи, как на стандартной «Ниве», рука упирается в торпедо, а чтобы попасть на пятую передачу, приходится клониться вправо. Сам рычаг, кстати, претерпел небольшие «стилистические» изменения – теперь он в лучших традициях московских таксистов замотан в кожух, а в качестве набалдашника используется «десяточная» насадка.
Самое оригинальное в конструкции «Тарзана» – это задний мост. Для его изготовления «Лада-консул» использовала нивовский передний мост, развернула его на 180 градусов и прикрепила к раме
Получился первый отечественный внедорожник с независимой подвеской. Благодаря ей на пересеченной местности «Тарзан» действительно неплох – мелкие выбоины незаметны, а на больших колдобинах трясет не особенно. Не случается с «Тарзаном» и традиционного «нивовского» козления.
Посадка в «Тарзане» не по-восьмерочному высокая, что, на мой взгляд, очень удобно в смысле улучшения обзорности. Крайне приятно также было обнаружить в салоне регулируемую рулевую колонку – необычно, что в не очень-то дружелюбном восьмерочном салоне руль можно подстроить под себя. Сам руль, кстати, использован «десяточный» – тольяттинские дизайнеры, по всей видимости, сделали его эталоном новизны: на всех последних разработках присутствует именно эта «хмурая» баранка. Торпедо и «борода» – от обычной восьмерки с высокой панелью. Непривычно только ощущать три рычага под правой рукой – вместе с кочергой КПП там расположились также рычаги блокировки дифференциала и включения понижающего ряда.
osya-ua › Блог › ВАЗ-21083-34 или Тарзан
Героем этой записи станет одна из самых необычных модификаций «восьмерки».
В 1997 г. специалисты НТЦ ОПП «АвтоВАЗа» совместно с дизайнерами компании DECON скрестили «жука с носорогом» — а именно подкатили под «зубильный» кузов специально спроектированную раму с агрегатами обычной «Нивы». Выпуск «Тарзана» (такое название получили все модели этого типа) наладили на производственных мощностях предприятия «Лада-Консул».
Внешность машины видоизменили с учетом совершенно других расстояний от колёс до кузова. Получилось на любителя: многим необычная машина нравится, у других она вызывает чуть ли не отвращение. В любом случае, «Тарзан» смотрится смело и выделяется из потока.
Главная идея концепции — совместить «легковой» комфорт Самары с впечатляющей проходимостью Нивы, максимально используя её серийные агрегаты (силовой агрегат, трансмиссию, подвески, рулевое управление). Конечно, многое пришлось «доработать по месту», но для русских инженеров это никогда не составляло труда. 🙂 К слову, у Тарзана два…передних моста! Тот, который выполняет функцию заднего, просто развернули «наоборот». 🙂 Отсюда и задние (экс-передние…) дисковые тормоза!

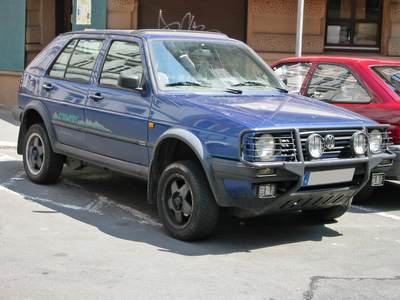

К слову, автомобиль подобного типа выпускался компанией Volkswagen — в конце 80-х на базе «гольфа» второго поколения создали полноприводный «кроссовер», получивший название Country. По сути, это лифтованная версия полноприводной модификации Golf Syncro и по внедорожным качествам с «Тарзаном» немецкую машину нечего и сравнивать.
Однако «Тарзан» на базе Самары отличался от немецкого аналога заметными изменениями экстерьера.
А вот «Тарзаны» на базе десятого семейства (с кузовом хэтчбек и универсал) внешне от базовых моделей отличались не сильно.
Особенно хорош в плане гармонии пропорций был универсальный «тарзанчик».
Всего было сделано несколько сотен автомобилей, после чего проект тихо сошел на нет.
upd: Информация от читателя блога ValmontDi : «В 2001м году фирма Лада-Консул заключила договор с нашей фирмой АвтоДиогрик Корпорация на установку в ВАЗ-21093 Тарзан дизельных заслуженных двигателей Пежо объемом 1,9 литра для коммунальных служб Самарской области. В день командой в 5-6 человек успевали установить по 5 движков. Собрали примерно 105 машин к весне 2002го года.»
Лада Тарзан: первый российский паркетник
С распадом СССР упал и «железный занавес», в результате чего в Россию пошел поток импортных товаров, в том числе новых и подержанных иномарок.
История создания
Для обывателя стало настоящим шоком, что подержанные иномарки начала 1980-х годов по комфорту и своим параметрам оказались намного лучше, чем отечественный автопром, при этом качество сборки было намного выше, не говоря уже о разнообразии. В результате этого инженеры ВАЗ и других российских автозаводов были вынуждены судорожно и спешно продвигать на рынок новые модели, среди которых особо стоит отменить полноприводный автомобиль Лада Тарзан.
Этот автомобиль был призван не просто заполнить полностью пустую нишу городских внедорожников – он предлагался в качестве альтернативы Ниве, уровень комфортабельности которой сравним с табуреткой. По сути, автомобиль Тарзан представляет собой серийную «Самару», установленную на лифтованное полноприводное шасси от ВАЗ-2121. Новые автомобили получили обычный заводской индекс, но с приставкой «34» в конце – ВАЗ-210934 обозначает, что Тарзан создан на основе кузова ВАЗ-2109.
Но стоимость такого тюнинга оказалась непосильной в экономическом плане для простого обывателя – по своей цене Тарзан был примерно в 2 раза дороже, чем серийные ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099, на чьей базе он изготавливался. Поэтому за все время выпуска с 1997 по 2006 год, было выпущено примерно около 3000 автомобилей, учитывая «Тарзан-1» и «Тарзан-2».
Особенности Лада Тарзан
В качестве платформы Тарзана используется база от ВАЗ-2121 «Нива». Так как колесная база ВАЗ-2109 на 260 мм больше, чем база Нивы, то раму пришлось также немного удлинять, а также наращивать длину карданных валов. Во всем остальном конструкция рамы осталась без изменений.
Что получится, если скрестить ВАЗ-2109 и Ниву?
Дубликаты не найдены
Автомобильное сообщество
12.3K постов 34K подписчиков
Правила сообщества
Добро пожаловать в автомобильное сообщество!
-Публикация видео с тематикой ДТП (исключение: авторский контент с описанием).
-Нарушать правила сайта.
-Создавать посты несоответствующие тематике сообщества.
-Рекламировать что бы то ни было.
-Баяны не желательны (игнорирование баянометра карается флюгегехайменом).
-Заваривать ромашковый чай в костюме жирафа.
-Создавать интересный контент.
-Участвовать в жизни сообщества.
-Предлагать темы для постов.
-Вызывать администратора или модераторов сообщества при необходимости.
-Высказывать идеи по улучшению Автомобильного сообщества.
-Изображать коняшку при комментировании.
Имел такой. Только из 08.
А в чём прикол и смысл таких усилий?
а как же гольф кантри? рамный, 4х4
куда делась? всегда была. вот первая ссылка в поиске: https://www.drive2.ru/l/10188337/
Вы открыли для меня новый мир, я и не слышал о таком.
Когда твой товар продали другому покупателю!
Сверхновая
Я уже привык к тому, что последние несколько лет на дороге каждый третий автомобиль имеет неисправные/заколхоженные световые приборы, но этот индивид смог удивить. Вероятно, мозга настолько мало, что он не просто купил светодиоды, а еще и не смог их правильно установить. Куда светит эта фара одному богу известно.
Вопрос, почему на улицах нет ДПС риторический. В выходные и праздники им есть дело только до алкашей, чего уж говорить про яркие серые будни. А ведь это ярчайший кандидат на лишение прав.
Лада веста 2020. Пробег 4800 км, авто 6 мес с покупки новым.
Некоторое время назад заметил гул в движении спереди при вывернутых колесах. Пролистав интернет и форумы, появились мысли, что причина может быть от безобидных скрипучих резинок до вполне себе серьезной неисправности дифференциала. На неделе записался в сервисный центр, к дилеру где и покупал авто — ООО «Диал-авто», в Чебоксарах. И вот солнечное утро воскресного дня 16 мая приехал к дилеру. Описал проблему мастеру консультанту. Мастер консультант даёт акт приёма — передачи авто на подпись, смотрю, а он в одном экземпляре. Говорю мне тоже нужен экземпляр. И тут началось: «а вам зачем?», «это внутренний документ» и внимание — «т.к. вы обращаетесь по гарантии и ничего не оплачиваете в кассу, соответственно документы мы вам никакие не выдаем» (чта?, а что так можно было?).
А я смотрю в акте, возле графы подписи клиента, стоит надпись, что клиент свой экземпляр получил. Я мастеру и говорю: «Акт прима-передачи авто, это не внутренний документ, соответственно второй экземпляр должен выдаваться клиенту. И что значит, зачем? По закону нужен. У клиента должен быть подтверждающий документ, что он передал авто не воздуху, а сервисному центру.» Мастер «включает дурака» и стоит на своём.
Я говорю: «ну хорошо, давайте тогда заверенную копию.»
На что получаю ответ: «Я не уполномочен заверять акты (т.е. подписывать оригиналы он уполномочен, а заверять копии этих документов — нет. Ну хорошо, так и запомним) и вообще копии может заверить только руководитель, он будет только в будни. Если хотите заверенные копии, то приезжайте потом.» Возражения, что акт или заверенная копия должна выдаваться сразу, мастер не слышит.
Поняв, что творится дичь, я не подписываю акт и не сдаю авто и перезаписываюсь на будни.
То ли со мной, что-то не то, то ли мастер какой-то не квалифицированный.
По моему мнению, дилер не выдаёт экземпляры специально, чтобы у клиента не было подтверждения, что он обращался по гарантии, со всеми вытекающими.
Лада Тарзан — внедорожник на базе восьмерки и Нивы
Лада Тарзан — оригинальный отечественный внедорожник, который с 1997-го года производился на заводе АвтоВАЗ. Автомобиль спроектирован на базе 2108-2109 и 2121 и собирался лимитированными партиями под заказ. Всего было выпущено около 2.500 таких внедорожников в 2 модификациях — с двигателями ВАЗ 21214-10 на 80 л.с и 1,7л, и ВАЗ 2130-20-20 на 85 л.с и 1,8л.
Лада Тарзан — история создания и конструктивные особенности
За основу были взяты кузова от ВАЗ 2108-2109 — авто с передним приводом. Под кузов ставилась рама и узлы трансмиссии с подвеской от классической Нивы ВАЗ 2121. Уникальными в конструкции были только рама и чуть более длинные карданы — все остальные элементы внедорожника выпускали серийно, поэтому со сборкой и последующим ремонтом проблем быть было не должно. В отличие от двух оригинальных автомобилей, которые были взяты за основу Тарзан, во внедорожнике двигатель был расположен продольно (кузов переделывался незначительно).
Лада Тарзан — характеристики и разновидности
Внедорожник имел дисковые тормоза по кругу и независимую регулируемую заднюю подвеску. Она собиралась из шарниров и полуосей от Нивы, могла настраиваться по степени жесткости так, как того требовала ситуация. Грубо говоря, это была передняя подвеска от Нивы, повернутая на 180 градусов. Стояли газонаполненные амортизаторы с усиленными стабилизаторами. Как показали тесты, при проезде не очень крупных препятствий задний мост не вывешивался, ход подвески был достаточно неплохим.
При этом, конструкция ручного механического тормоза была разработана практически с нуля — на задние дисковые тормоза навешивалось устройство, разработанное фирмой Лада-Консул и связывалось тросом непосредственно с рычагом в салоне.
Всего было выпущено несколько модификаций автомобиля. Называть его прототипом нельзя, так как количество, превышающее 2 тысячи штук, на то время было достаточно серьезным. Самое первое поколение сделали в трёх разных кузовах — использовались распространенных 3 и 5-дверные варианты типа хэтчбек, а также редкий 4-дверный кузов типа седан.
Внешний вид у всех трех вариантов был достаточно интересным — кузов ставили на раму через резиновые подушки, а стык между ними закрывался специальными пластиковыми деталями. Они были достаточно объемные, формируя накачанный облик автомобиля — особенно выделялись расширители арок и юбки бамперов.
В кузове от восьмерки Тарзан выглядел как гоночный прототип для ралли-рейдов, что и обеспечило ему популярность — этот вариант выпускали больше всего.
В 1999 году вышло второе поколение Лада Тарзан. Собственно, ничего нового оно в серию не привнесло — выпускать стали больше внедорожников с кузовом от девятки. А вот в кузове седан авто почти не заказывали и их было выпущено всего несколько десятков.

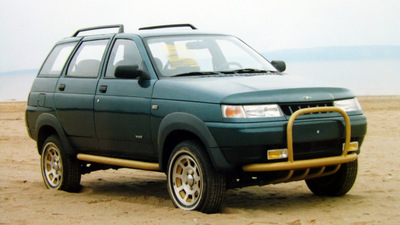

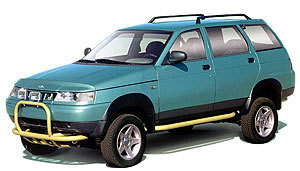

А вот действительно новый вид Лада Тарзан получила с выпуском в кузовах от 10 и 11 моделей ВАЗ. Машины поставлялись на высоком шасси, с крупными резиновыми подушками кузова, придавая внедорожнику более элегантный вид и немного комфорта (шум при езде уменьшился). Кузов получил защиту из труб, а помимо расширителей сбоку и юбок бамперов появились и боковые пластиковые детали по порогам. Были даже специальные версии Тарзан УТС, разрабатываемые для коммунальщиков — автомобиль оснащался оригинальным верхом из пластика, разработанным фирмой САТОЛ.
Что касается салона, то отличий от восьмерочных и девяточных практически не было. По сути, отличить автомобили можно было только из-за наличия дополнительных рычагов в центральной консоли.
Что касается рулевого управления, то для комфорта ставили усилитель, а также добавили возможность регулировать рулевую колонку по типу как в 2115.
Лада Тарзан — плюсы и минусы
Если подытожить все данные по этому оригинальному внедорожнику, то можно сказать, что он имел оригинальный дизайн, повышенный уровень комфорта (по сравнению с 2121), несколько улучшенный ход по разным покрытиям и достойную проходимость по среднему бездорожью и пересеченной местности. У отечественного джипа были углы съезда по 45 градусов, хороший ход подвески, блокировка дифференциала, постоянный полный привод, а также демультипликатор.
К минусам же можно отнести сравнительно высокую на тот момент цену, высокий центр тяжести (не редки случаи переворота), довольно шумная трансмиссия. В целом же, автомобиль пользовался определенной популярностью, хоть и выпускался лимитированными партиями. В планах производителя был выпуск внедорожника с кузовом от ВАЗ 2111, но кроме нескольких экземпляров дело дальше не пошло.
