Виброгаситель на ниву своими руками

Лада 4×4 3D › Бортжурнал › Поставил виброгаситель

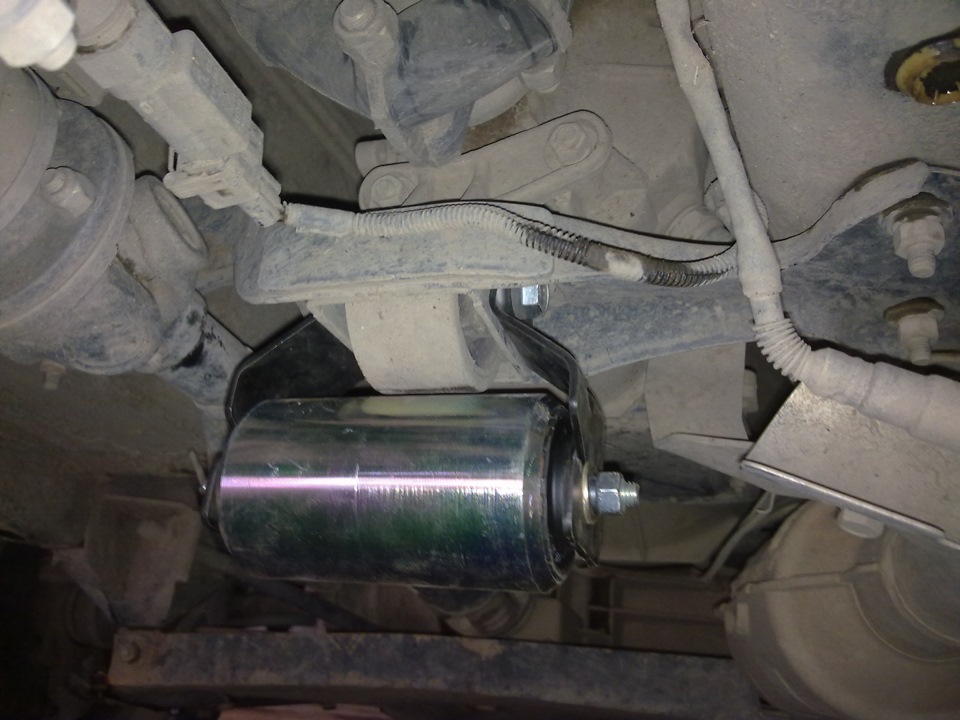

Купил виброгаситель, поставил, ещё не катался
как прокатнусь сразу отпишусь

Лада 4×4 3D 2011, 81 л. с. — другое

Машины в продаже

Лада 4×4 2121 Нива, 2017

Лада 4×4 2121 Нива, 2016

Лада 4×4 2121 Нива, 2021

Лада 4×4 2121 Нива, 2021

Комментарии 30

не знаю как на ниве работает, но на новых грандах такие резиновые виброгасители стоят на выхлопной системе и в районе раздатки. А там точно инженеры работают.

поставил вна днях эту штуку…на 90 км/ч вибрация исчезла, но на промежутке между 45-50 км/ч появился какойто вибробарьер и после 130 капец как тресет … может на пару со шрушевыми карданами?

У меня с завода стоит. Принцип такой — на старой ниве при 90 км.ч появлялась вибрация по всей машине до 97км.ч — на новой этого нет, машина сразу разгоняется без всяких эффектов. Эта штука работает.

тоже заметил что работает, до этого была нива 1999года, после 85 км начиналась жуткая вибрация

2 400 за железку которую можно сделать самому, немного круто)))) сильно эта болванка выпирает? а то зацепиться можно и выдрать что)))))

практически не выперает

Я оторвал. Остался висеть на одной резинке ))) Цена нового в закупе — 1000 р. Завтра отпишусь в бортовике у себя, с фотками.

Сейчас у меня нива 2014г там нету виброгасителей

акуеть, ну и ценник 0_0

курим форум: niva.ru/forum/viewtopic.php?f=14&t=400
на ВАЗе тоже не дураки сидят… иначе бы не делали этот прибамбас

когда речь идёт о подрамнике РК, то проявляется мысль, что всё таки там дураки, а тут наоборот. надо бы уже определиться…

курим форум: niva.ru/forum/viewtopic.php?f=14&t=400
на ВАЗе тоже не дураки сидят… иначе бы не делали этот прибамбас

фраза «на вазе не дураки сидят» меня смешит

чипуха… Ждем отзывов

у меня эта штука смех вызывает. ещё понимаю демпфер поставить но это… )))))

можно просто гирьку подвесить с таким же успехом )

можно и парочку, в разных местах )))

у меня эта штука смех вызывает. ещё понимаю демпфер поставить но это… )))))

Нашел на форуме…часть энергии по идее должна тратится на колебания этой балванки…
типа повесили гирю на раздатку, чтоб раздатку помотать нужно больше энергии из за этой гирьки. ну и место установки должно быть выбрано верно, так надо полагать.
только есть ещё резонансная частота и против неё она не работает. короче вибрация просто сместится по диапазону…
фигня по моему.

Источник

Динамический виброгаситель @ Нива 4×4

Виброгаситель автомобиля, что он должен гасить в автомобиле

С недавнего времени виброгасители стали применять и производители автомобилей. Они способствуют увеличению виброакустического комфорта внутри транспортного средства — гасят шум и вибрацию либо значительно снижают их уровень.

Что такое антирезонанс

При возникновении колебаний автомобильного агрегата, на котором стоит динамический виброгаситель, он начинает колебаться в противоположном направлении (противофазе), за счет чего снижается амплитуда биения. А происходит это благодаря явлению антирезонанс.

Технические это реализовано с помощью упругого соединения агрегата определенной жесткости с виброгасителем, а также инерции последнего, которую имеет любой предмет. Инерция зависит от массивности объекта. Инерцией является способность предмета противодействовать усилиям, оказываемым на него, за счет своего веса.

Виброгаситель, что это такое

Виброгасители — устройства, которые снижают силу и амплитуду механических колебаний агрегатов и узлов оборудования, а также других объектов либо их конструктивных компонентов, испытывающих вибрацию или являющихся ее источниками.

Виброгаситель для российских автомобилей

На российских автомобилях виброгасители появились совсем недавно. На автомобили Laga Granta их устанавливают на выхлопной системе и возле раздаточной коробки. С 2020 года АвтоВАЗ начал оборудовать виброгасителями все машины марки Нива. А для обладателей LADA 4×4 в продаже появились виброгасители, которые их изготовитель объявляет как предназначенные для монтажа на автомобили ВАЗ 2121, 2131, 21213, 21214 и их модификаций.

Виброгаситель нивы, где и как закрепить своими руками

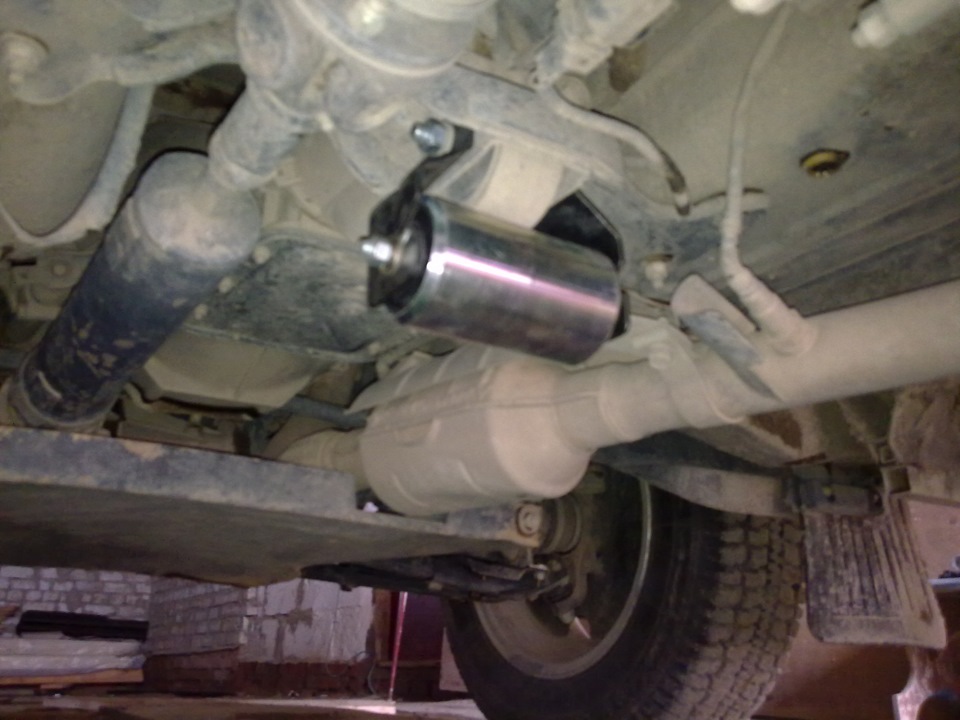

На Ниву можно установить аж три виброгасителя, как правило, это места около двигателя, карданных валов и около «раздатки». Установка данного устройства не требует каких-либо навыков и проводится самостоятельно.

Рекомендации по установке:

Виброгаситель, как он может продлить срок службы отдельных деталей автомобиля

«Побочным» эффектом работы виброгасителя является некоторое продление срока эксплуатации агрегатов и деталей автомобиля. Ведь теперь они функционируют в более облегченном режиме — разрушающее влияние вибраций минимизировано.

Динамический виброгаситель @ нива 4×4

Вчера поставил виброгаситель, сегодня поехал на работу и ужаснулся — такого шума и вибраций у меня не было даже с кривым колесом и смещенной раздаткой.

до 2,5 тыс оборотов — всё примерно как было, только появились вибрации, вроде и не сильные, но ощущаются даже ногой на педеле газа.

с 2,5 до 3,1 тыс оборотов (собстна самые «ходовые») возникает ощущение что машина у меня моя ровестница и никакой шумовиброизоляции в не просто нет.

после 3,1 тыс оборотов — вроде нормально, но я не сказал бы, что раньше было хуже.

Вот думаю во всём этом именно виброгаситель виноват или как то может влиять то, что машина несколько перекошена — после замены пружин (вчера же) морда задралась, а зад опустился

Здравствуйте, уважаемые Форумчане!

Приятно читать, столь лестные отзывы, но хочу немного уточнить ситуацию

Настройка «виброгасителя» проводилась с расчетом максимального снижения вибраций на режимах интенсивного разгона и на установившихся скоростях 90…110 км/ч. Для владельцев машин предыдущих версий разница будет чувствоваться как говориться «слету», для остальных это будет восприниматься как должное («и хотелось бы лучше»). Здесь мы работаем и возможно скоро порадуем очередным новшеством.
Что касается расходов — то установка ДВГ (Динамический Вибро Гаситель), на расходы не влияет (физический процесс снижения вибраций не влияет на нагрузочные характеристики двигателя и внутренние потери в механике автомобиля). Если сравнивать расходы машины 2020 года и нынешней, то снижение должно быть обязательно, но связано оно с применением электронной педали газа. Е-газ обеспечиват лучший процесс смесиобразования, что напрямую ведет к снижению расходов на основных эксплуатационных режимах.

А почему на ШНиву не внедрили ДВГ? Да и собственно у меня на ШНиве все трансмиссионные вибрации ушли после установки карданов со ШРУС, также ощутимо снизился расход топлива. ДВГ уменьшает вибрации от силового агрегата, я так понимаю? Если да, то возможно ли его установить на ШН?

Для Chevrolet Niva ДВГ разрабатывался в 2005 году (но в серию не пошел). Т.к. автомобили 21214 и 2123 имеют разную подвеску силового агрегата, то виброгаситель от 21214 не подойдет к 2123 (эффекта не будет).

Введение ШРУС, тоже снижает уровень вибраций, но физический процесс снижения совершенно другой (более эффективный). Помимо того, ШРУС снижает мех. потери в трансмиссии, что приводит к снижению расхода топлива. Максимальный эффект по снижению шума и вибраций может быть достигнут при совместном использовании ШРУС и ДВГ. (Будем держать скрещенные пальцы, что бы это случилось на 21214 :))

Добавлено спустя 16 минут 59 секунд:

Блин, как у вас так получается, у меня 12,2 — 12,5 ну ни как ниже не опускается….

Что касается расходов.

Для двигателей с Е-Газ нормальным ЭКСПЛУАТАЦИОННЫМ расходом для смешанного цикла можно считать расходы 9,5…10,2 л/100 км.

Т.к. на Ниве установлен достаточно «наргруженный» двигатель, то величина расходов очень сильно зависит от режимов движения.
Первая значимая величина — «разовый пробег» — чем больше машина едет «после первого запуска», тем меньше средний расход.
Вторая значимая величина — стиль вождения. Если Вы любите «активное» движение с частой сменой передач, большим количеством торможений и разгонов в пределах одной передачи, то будьте готовы к увеличению расходов в среднем на 1-1,5 л. Чем больше автомобиль движется на относительно постоянной скорости, тем меньше расход.

Но расход в 12,5 л при движении на асфальтовых дорогах все-таки великоват. Причин конечно же может быть множество от качества топлива до качества изготовления, но первую причину есть смысл посмотреть в сопротивлении качению (перетянутый «ручник», неправильная регулировка подшипников, подклинивание передних колодок)

Добавлено спустя 10 минут 42 секунды:

Можно, на в продаже их пока даже на ПССС нет. Только в гарантийном запасе. Цена предположительно в районе 1-1,5 т.р. Установить не сложно и самому. Устанавливать можно от первых 2121 до последних 21214-2131.

Абсолютно правильное замечание, и к сожалению порадовать не могу, «вторичный» рынок АВТОВАЗу «не подчиняется». Когда такое железо появится на рынке сказать сложно :(. Но если есть спрос. то будет и предложение. Один важный момент, то что касается «железок» они могут быть в принципе «любыми», а вот сам ДВГ вещь хоть и не сложная с точки зрения производства, но с точки зрения техники и технологии весьма непростая. При неправильно подобранных характеристиках ДВГ или ничего не даст или еще и ухудшит ситуацию.

Динамический виброгаситель для нивы, достоинства и недостатки

На Ниве при езде на скорости 90 километров в час и более наблюдается увеличение вибраций элементов салона транспортного средства. Качественный виброгаситель может снизить и устранить колебания с агрегатов. Служит такая деталь примерно 8-10 лет. Стоит устройство для Нивы около 2800 рублей.

Недостатком динамического виброгасителя является ограниченность в работе на определенных частотах вибраций. В процессе создания подобных устройств перед разработчиками стоит задание в определении резонансной частоты.

Динамический виброгаситель, принцип работы

Когда вибрация происходит вниз-вверх, виброгаситель инертно противодействует этому за счет не жесткого, упругого соединения. В противном случае он бы стал колебаться с узлом автомобиля вместе, как одно целое. Через данное упругое крепление виброгаситель передает агрегату энергию противоположной направленности.

Однако это же соединение по причине своей упругости в результате перемещает виброгаситель вниз. Агрегат же к этому моменту уже начинает двигаться вверх. При этом виброгаситель уже не находится в состоянии покоя, а перемещается в противоположном направлении. Из-за этого его инерция становится еще больше, а, следовательно, и весомое противодействие.

Принцип работы и применение виброгасителя

В любом случае виброгашение производится за счет поглощения энергии колебаний либо увеличения потерь при преодолении инерционного или упругого сопротивления виброгасителя.

Динамический виброгаситель для Нивы

Область использования виброгасителей довольно широка и точно так же велико количество конструкторских решений их реализации. Они способны подавлять вибрацию редукторов и электродвигателей, на трубопроводах и у бурильных машин, в холодильных установках и других механизмах и устройствах. Они являют собой: демпферы, подпружиненные поршни, дроссели, амортизаторы, расширяющиеся звенья трубопровода, гибкие и жесткие отражатели в виде перегородок, разные противовесно-колебательные системы, камеры со сжатым воздухом или газом и так далее.

Сколько виброгасителей можно установить в автомобиль

Как уверяют некоторые источники, на современной иномарке их может стоять аж до пятидесяти штук.

Источник

Lada 4×4 3D Adventure time ⌚ › Logbook › Установка виброгасителя и третьей опоры РК

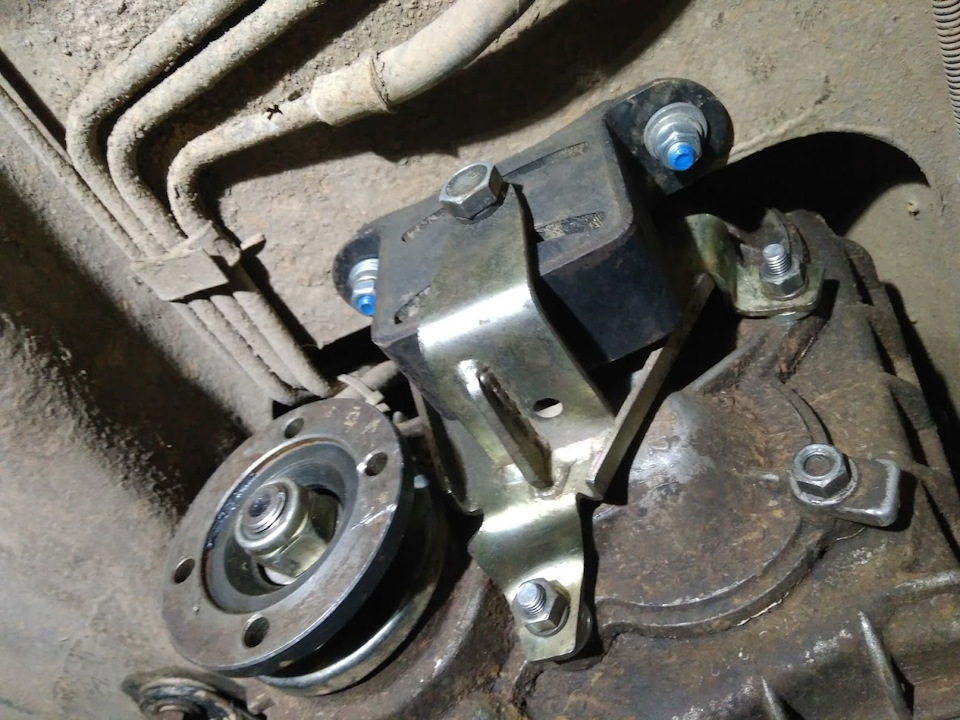

После установки опор раздаточной коробки нового образца появились не понятные стуки, от которых вроде избавился, но они вылезли снова. Предположил, что из-за более «мягких» опор раздатка сильнее раскачивается и от этого идут удары в трансмиссии. Со старыми опорами такого не было.

Читая очередную запись в БЖ на драйве, увидел, что человек установил подрамник и отдает за символическую плату (500 руб.) траверсу с виброгасителем и третью опору РК. Для эксперимента приобрел, правда доставка вышла в те же 500 руб. Но в целом это в разы дешевле, чем покупать эти же запчасти новые в магазине. =)

Виброгаситель был немного погнут, точнее его крепление. Все выправил, собрал, траверсу установил. Проблем не возникло.

Третью опору так же поставил. Пришлось немного повозиться конечно. Пластиковый кожух тоннеля не снимал, правда водительское сидение снял для удобства работы. Отогнул кожух немного вверх и установил болты, а чтобы они не проворачивались сделал фиксирующую рамку.

После установки третье опоры раздатку не центровал, выставил по быстрому. Вибрация которая была ранее на 1800 об\мин сместилась примерно на 2200-2300 об\мин. Это ладно, надо по нормальному выставить раздатку.

Теперь кивать раздатка не должна, но, тем не менее, удары при переключении передач остались. И все отдает где то в районе правой ноги, под пяткой. Стал разбираться. Оказалось, что появился большой люфт фланца в задней крышке РК. Т.е. если рукой кардан вверх-вниз подергать, то слышен хороший стук. Если причина в этом, то как это стук передается в ноги. Не понимаю. В фланце передней крышки РК есть люфт, но не большой, стука нет. Но при этом там кардан относительно оси проворачивается на большой угол.

Неужели на более мягкий подушка раздатка сильнее «кивала» и подшипники подразбились. Напомню, что карданы стоят ШРУСовые и вроде как проблем нет.

В любом случае надо будет сменить подшипники в крышках раздатки, а лучше сменить крышки на новые с двухрядными подшипниками. Но пока на этот нет средств. В гараже лежит вторая раздатка, снятая с этой же машины, которая сильно шумела. Можно попробовать её перебрать, заменить крышки и подшипники. Сам этим ни разу не занимался, но думаю, что все по силам.

Езжу пока так. Если стараться более плавно отпускать сцепление и выбирать нужный момент, то никаких ударов нет.

Работу виброгасителя не проверил. Надо отцентровать раздатку, убрать вибрации от нее, а уж потом проверить машину на трассе.

Источник

NIVA.RU

Форум сообщества владельцев автомобиля НИВА

Виброгаситель на LADA 4×4

Виброгаситель на LADA 4×4

Сообщение demax » 07 авг 2012, 08:54

Re: Виброгаситель на LADA 4×4

Сообщение Sash » 07 авг 2012, 09:41

Re: Виброгаситель на LADA 4×4

Сообщение Sunny » 07 авг 2012, 10:07

Re: Виброгаситель на LADA 4×4

Сообщение Sunny » 07 авг 2012, 10:11

Re: Виброгаситель на LADA 4×4

Сообщение Sash » 07 авг 2012, 11:24

Sunny, спасибо! Теперь понятно. А то я смотрю на фото и не пойму, думаю как эта фигня гасит колебания. Думал сначала что это что-то типа сайлент-блока дополнительного, но почему-то стоит оно как-то странно
Т.е. это грубо говоря подобранная особым образом по массе болванка, которая крепится на источнике колебаний и работает с ним в противофазе и вся изюминка кроется в массе болванки?

Судя по фото достаточно будет купить эту болванку с кронштейном и привинтить к опоре КПП, верно?

Re: Виброгаситель на LADA 4×4

Сообщение Warlock » 07 авг 2012, 11:32

Из общения с представителем завода на Нивафесте извлек следующее: виброгасители ставятся на конвейере с первого августа, то есть серийные машины с этим чудом скоро будут в продаже. Виброгаситель легко можно установить на ранее выпущеные автомобили. В качестве запчасти появится в магазинах автозапчастей в течении ближайшего месяца(ну тут зависит от региона). Наибольший эффект достигается в паре с карданными валами со ШРУСами производства Сызранского завода «Кардан», установка которых на конвейере пока не началась. По карданам со ШРУСами наваяю отдельный опус.
P.S. Sash все верно! Именно в противофазе. Не много не не так, не в массе, а в амплитуде колебаний. Резиновая составляющая там немецкая, так что все ОК! Лично я буду ставить. И просто прикрутить.

Как обещал, опус наваял читать тут

Источник

Lada 4×4 3D Нива 96 г.в. › Logbook › Успешная борьба с вибрациями в трансмиссии

Езда на старой Ниве

у которой карданные валы с разболтанными шлицевыми это то ещё «удовольствие».
Слово вибрация абсолютно не отражает суть происходящего в недрах такой ходовки. Особенно это заметно после того как отъездишь пару лет на машине со ШРУС карданами и с третьей опорой раздатки. Ездил как на Жигулях только вой раздатки не давал забыть про то что едешь в Ниве.
А тут писец, если на скорости более 70 км/ч сбросить газ то начиналось такая тряска, что складывалось ощущение будто бы из машины сейчас повылетают все кости.
Хватило меня на такие вибропроцедуры ровно на пару недель, после чего из закромов родины были извлечены остатки беленькой Нивки, а именно — раздатка с 3-й опорой и карданы со ШРУС

В планах работ обозначилось:
1) устранить вибрацию (новые б/у карданы со ШРУС и 3-я опора)
2) заменить масло в раздатке и коробке на нормальное синтетическое (Mobil mobilube 1 SHC 75w90), которое зимой не превращается в солидол при маломальском морозе.
3) заменить датчик включения задней скорости (у стоявшего обломаны контакты, а сам какого то фига он вклеен на эпоксидку)

Задачи ясны, пора лезть под нище

отточенными, за годы владения Нивой, уверенными движениями демонтировал старые карданные валы

фотография конечно не передаёт того, но шлицевая болтается как карандаш в стакане

Хотел было уже заменить в раздатке масло, но та сказала — «ишь ты какой шустрый, а ну-ка сними меня да отвези к «лютому сварщегу», а то пробки то масляные ты не открутишь!». Аргумент оказался достаточно веским и раздатка была снята

поход к «лютому сварщегу» оказался успешным, пробки были хоть и с большим трудом, но всё же откручены

Следующим на повестке дня было разобраться с датчиком включения задней скорости, который был вклеен на эпоксидную смолу. Вооружившись проверенным временем поксиполом и новым датчиком

для каких целей он был обмазан эпоксидной смолой для меня осталось не ясным. Закрутил новый датчик на место, проверил работоспособность — всё в порядке.

Теперь самое интересное — установка и центрирование раздатки.
В интернете чего только не пишут про эту магическую операцию, и лазерные указки на фланцы лепят, и колёса вывешывают, а потом разгоняют машину на весу и затягивают крепления коробки и раздатки когда та находится в положении с наименьшими вибрациями, и третьи опоры ставят, и подрамники всяких видов мастырят. И всё это к сожалению лишь попытки победить последствия, а не устранение причин. А причины тут две:
1) не правильная работа промежуточного вала из-за несовпадению осей выходного вала коробки и входного вала раздатки, чтобы не было вибрации от промвала, оси должны пересекаться строго в самом ШРУСе

2) осевое биение вертолёта (фланца на КПП)

3) не соосное расположение фланцев раздатки и мостов, из за чего идут вибрации от карданных валов

ведь углы работы пары крестовин должны быть идентичными

иначе они в один момент времени будут пытаться вращаться с разной скоростью, от сюда и вибрация. Но такой косяк есть только у валов с крестовинами, у ШРУСов такой проблемы нет.

Карданы со ШРУСом уже есть,

биение вертолёта проверил и оно отсутствует (по крайне мере на глаз), по сему осталось только решить первую проблему, а именно выставить соосно коробку и раздатку.
Как это сделать понятия не имел, до этого обычно как и все вывешивал все колёса в воздухе, ослаблял крепления раздатки и коробки, заводил двигатель, включал передачу и разгонял машину до скорости 80 км/ч, после чего затягивал крепления раздатки и коробки. Результат всегда был конечно, но не то чтобы совсем положительный, один фиг тряска оставалась. И тогда я решился на установку третьей опоры раздатки

Она то и убрала все остававшиеся вибрации. Устанавливал я её после того как было найдено положение раздатки при котором наблюдалось наименьшее количество вибраций.
Результат был просто шикарен, выехав из гаража с привычкой аккуратно разгоняться, дабы не тряслась раздатка, я был изумлён возможностью резких стартов с места и при этом нет даже намёка на вибрации. Выехав на трассу был обрадован возросшей динамикой машины, раньше кое как мог разогнаться до 100 км/ч, а дальше все оставшиеся силёнки движка съедала вибрация да и треск от трансмиссии был такой, что и желания дальше держать педаль газа не возникало. С третьей опорой поведение машины разительно изменилось и стало можно разгонять до 130 км/ч, больше не пытался гнать, жалко старушку 🙂
Ну это было с прошлой Нивой, теперь нужно использовать накопленный опыт и победить вибрации у этой.
Для начала прикрутил на место раздатку, крепления до конца не затягивал.
В этот раз решил сначала попробовать отцентрировать раздатку без карданных валов, ведь с их положением то по любому всё в порядке, раз они со ШРУСами в место крестовин.
Завёл двигло, врубил 4 скорость в коробке, вытянул подсос, набрал скорость 80 км/ч и полез под машину двигать туда сюда раздатку с коробкой. Крутил вертел, но вибрация не большая оставалась, ну значит нужно опять ставить 3-ю опору. Подумал и решил поиграть ещё с вертикальными перемещениями раздатки, подпёр её домкратом и начал потихоньку опускать ожидая чуда и чудо через пару тройку миллиметров произошло, имеющаяся вибрация пропала. В образовавшийся зазор между опорами раздатки и днища напихал всяких железяк и затянул гайки креплений.
Отметил на днище место положения опор раздатки и принялся за камасутру с установкой карданных валов со ШРУСами, то ещё мероприятие скажу я Вам, но речь не об этом.
Поставил карданы, заменил масло в КПП и РК. Оставалось только прикрутить 3-ю опору раздатки, но решил проверить результат центровки раздатки без неё. Выехал из гаража и был приятно удивлён, машина на ходу стала не хуже обычного Жигуля, раздатка как в копаная стоит на месте, лишь при резких стартах с места чувствуются очень незначительные вибрации, не идущие ни в какое сравнение с тем беспределом который творился ранее. Радость испытал не описуемую, в первые за столько лет избавиться от вибрации — это что-то прямо УХ. Блин как же иногда нужно мало для счастья — купить ведро дырявое и заляпать на нём дырки 🙂

Осталось поставить сюда свой нормальный мотор 1,6 л., душевно допиленный напильником, в замен этого чахлого 1,7 л., а то ездить сооовсем скучно.
