Нива – первая разработка АвтоВАЗа, выполненная полностью самостоятельно. Нива – полноприводный легковой автомобиль повышенной проходимости. Его технические характеристики и конструктивные особенности (постоянный привод на все колеса, значительный дорожный просвет, малые свесы кузова) позволяют эксплуатировать автомобиль помимо дорожной сети с твердым покрытием также в условиях бездорожья и на местности со сложным рельефом поверхности. Незаурядные вездеходные качества автомобиля неоднократно проверены и подтверждены. Во всех экстремальных ситуациях Нива ведет себя предсказуемо, уверенно и целеустремленно. Функционально Нива вполне пригодна для перевозки грузов. При разложенном заднем сиденье объем багажника существенно возрастает.

Автомобили ВАЗ-21213 и ВАЗ-21214 – это комфортабельные, быстроходные, малолитражные, полноприводные легковые автомобили повышенной проходимости, предназначенные для перевозки пассажиров и грузов по дорогам со всеми видами покрытий и грунтовым дорогам. Автомобили сочетают в себе высокую проходимость вездехода со всеми ведущими колесами с удобствами, комфортом, динамикой и скоростными качествами современного легкового автомобиля.

Состав

1. Фара; 2. Передний фонарь; 3. Домкрат; 4. Радиатор; 5. Бачок омывателей ветрового стекла и фар; 6. Двигатель; 7. Воздушный фильтр; 8. Расширительный бачок системы охлаждения; 9. Аккумуляторная батарея; 10. Рычаг блокировки дифференциала в раздаточной коробке; 11. Рычаг переключения передач; 12. Рычаг переключения передач в раздаточной коробке; 13. Рулевое колесо; 14. Переднее сиденье; 15. Заднее сиденье; 16. Бачок омывателя заднего стекла; 17. Основной глушитель; 18. Задний бампер; 19. Задний тормоз; 20. Пружина задней подвески; 21. Задний амортизатор; 22. Поперечная реактивная штанга задней подвески; 23. Продольная реактивная штанга задней подвески; 24. Топливный бак; 25. Задний мост; 26. Дополнительный глушитель; 27. Задний карданный вал; 28. Бачок для жидкости гидропривода тормозов; 29. Бачок для жидкости гидропривода сцепления; 30. Раздаточная коробка; 31. Педаль сцепления; 32. Педаль тормоза; 33. Передний тормоз; 34. Пружина передней подвески; 35. Передний мост; 36. Боковой указатель поворота; 37. Передний бампер.

Двигатель, картер сцепления и коробка передач соединены между собой и образуют силовой агрегат, который укреплен на автомобиле в трех точках на резиновых подушках.

Двигатель – четырехтактный, карбюраторный, рядный, с верхним расположением распределительного вала. По сравнению с автомобилем ВАЗ-2121 повышена мощность двигателя, благодаря чему он стал лучше приспосабливаться к изменениям нагрузки.

Основные системы

Система смазки двигателя – с полнопоточным масляным фильтром.

Система охлаждения – жидкостная, закрытого типа. В систему включен отопитель кузова, в который поступает жидкость из головки цилиндров и отводится к насосу. Охлаждающая жидкость – специальная с низкой температурой замерзания и высокой температурой кипения. Радиатор – алюминиевый с лучшей характеристикой теплообмена и более технологичный, чем латунный радиатор у ВАЗ-2121.

Система питания включает воздушный фильтр, топливный бак, топливный насос и карбюратор. Топливный бак размещен под задним сиденьем. Карбюратор снабжен высокоэффективным воздушным фильтром сухого типа с бумажным фильтрующим элементом.

Карбюратор устанавливается типа “Солекс”, подобный применяемому на автомобилях ВАЗ 2108 – 2109. Такой карбюратор в сочетании с бесконтактной системой зажигания обеспечивает снижение расхода топлива.

Трансмиссия

Сцепление – однодисковое, сухое с диафрагменной нажимной пружиной и гидравлическим приводом выключения. Коробка передач – механическая, трехходовая, пятиступенчатая. Раздаточная коробка – двухступенчатая трехвальная с межосевым блокируемым коническим двухсателлитным дифференциалом.

Промежуточный карданный вал, соединяющий коробку передач с раздаточной коробкой, имеет эластичную муфту и карданный шарнир равных угловых скоростей. Карданные валы заднего и переднего мостов по концам с карданными шарнирами на игольчатых подшипниках с прессмасленками передают крутящий момент от раздаточной коробки к главным передачам мостов.

Главные передачи переднего и заднего мостов состоят из пары конических шестерен со спиральными зубьями гипоидного зацепления. Дифференциалы – конические двухсателлитные.

Подвеска

Подвеска передних колес – независимая, рычажнопружинная, с витыми цилиндрическими пружинами, телескопическими гидравлическими амортизаторами и стабилизатором поперечной устойчивости.
Подвеска задних колес – жесткая балка, связанная с кузовом одной поперечной и четырьмя продольными штангами, с цилиндрическими пружинами и с гидравлическими телескопическими амортизаторами.

Рулевое управление и тормоза

Рулевое управление – червячный механизм и трехзвенный рулевой привод с одной средней и двумя боковыми тягами.
Тормоза. Передние – дисковые с подвижным суппортом. Задние – барабанные с самоцентрирующимися колодками и регулятором давления. Привод рабочих тормозов – ножной гидравлический, с вакуумным усилителем, двухконтурный. Стояночный тормоз – ручной с тросовым приводом на колодки задних тормозов.

Электрооборудование

Электрооборудование автомобилей выполнено по однопроводной схеме, в которой отрицательные выводы источников и потребителей электроэнергии соединены с “массой”, выполняющей функцию второго провода. Источниками тока в системе являются генератор переменного тока с встроенным полупроводниковым выпрямителем и микроэлектронным регулятором напряжения и свинцовая аккумуляторная батарея типа 6СТ-55. Для пуска двигателя применяется стартер 35.3708.

Кузов

Кузов автомобиля – несущей конструкции, трехдверный, цельнометаллический. Корпус кузова представляет собой сварную конструкцию, собранную из панелей, лонжеронов, поперечин, стоек и различных усилителей.

Боковые двери с передней навеской имеют два безопасных стекла: переднее – поворотное с рукояткой и фиксатором, заднее – опускное с приводом от ручки стеклоподъемника. Дверь задка навешена на кузов на двух петлях и запирается замком. В открытом положении дверь удерживается газонаполненными упорами. Порог задней двери опущен до уровня бамперов, что облегчает погрузку и разгрузку грузов.

Ветровое и заднее окна с панорамными стеклами. Ветровое – полированное, трехслойное, а заднее и боковые – закаленные.

Передние сиденья раздельные с откидными спинками и с механизмом регулировки положения сиденья и наклона спинки. Заднее сиденье – общее, складывающееся для образования грузовой площадки.

Автомобиль ВАЗ-21214 отличается от ВАЗ-21213 установкой двигателя с системой впрыска топлива. Эта система обеспечивает удовлетворение нормам США 1983 г. по токсичности отработавших газов, а также улучшает ездовые качества автомобиля. Изменения в двигателе касаются системы питания, зажигания и выпуска отработавших газов. Особенности устройства системы впрыска топлива описаны в разделе Впрыск топлива 21214.

Ввиду применения сложного технологического оборудования и необходимости высококачественного выполнения работ обработку скрытых полостей рекомендуется выполнять только на станциях технического обслуживания автомобилей.

Порядок выполнения операций для защиты от коррозии скрытых полостей:

Рис. 8-6. Скрытые полости (вид кузова спереди):

1 – верхней поперечины передка; 2 – кожухов фар; 3 – нижней поперечины передка; 4 – под передним крылом; 5 – наружного порога; 6 – внутреннего порога.

Рис. 8-7. Скрытые полости (вид кузова сзади):
1 – задних лонжеронов; 2 – между арками задних колес и боковинами; 3 – задних лонжеронов; 4 – поперечины заднего пола; 5 – центральных стоек; 6 – передних стоек двери; 7 – кармана двери.

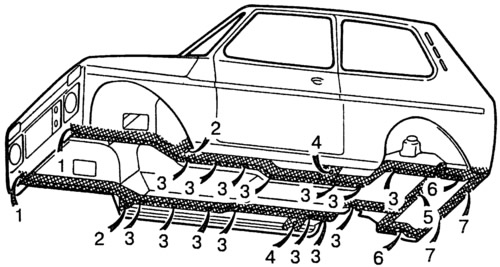

Рис. 8-8. Скрытые полости (вид кузова снизу):
1 – передних лонжеронов; 2 – соединителей передних лонжеронов; 3 – средних лонжеронов; 4 – соединителей средних лонжеронов; 5 – поперечины заднего пола; 6 – задних лонжеронов; 7 – поперечины задка.

Оглядываясь на год жизни, целиком потраченный на «Ниву», я вспоминаю о том, что было сделано и что стоило бы сделать иначе… А кое-что, наверное, мы и вовсе делали зря…

НЕ НАДО МНЕ ДЕЛАТЬ КАК ЛУЧШЕ, СДЕЛАЙТЕ КАК ХОРОШО!

Lada 4х4, ВАЗ-21214, равно как и все остальные внедорожники, которые мы исторически называем «Нива», обладают несколькими очевидными достоинствами и не менее очевидными недостатками, большинство из которых раскрывается только в процессе эксплуатации. С некоторых пор главным преимуществом «Нивы» стала цена. Напомню, так было не всегда и, например, в советское время ВАЗ-2121 стоил 9900 рублей, лишь немного уступая по этому показателю «Волге». По сути, это был единственный универсальный внедорожник на рынке. ЛуАЗ был совсем утилитарен, а купить в частное владение УАЗ было архисложно, то есть практически невозможно. В то же время, если вспомнить, что «Жигули», скажем, пятой модели стоили 5300, то становится понятно, почему за «Нивой» не выстраивались очереди. В конце восьмидесятых ВАЗ-2121 даже продавали в рассрочку (как, кстати, и «Москвич»). Попробуй теперь найди «Ниву» того времени в приличном состоянии! А особенно в определении этого приличного состояния — кузов. Это первое, на что я настоятельно рекомендую обратить внимание юноше, задумавшему приобрести вазовский внедорожник. И я имею в виду даже не наличие ржавчины, крепость лонжеронов и прочих силовых элементов, а обязательную и непременную антикоррозийную обработку. Даже если кузов крепок и «рыжей чумы» не видно, поверьте, половина зимы — и она проявится даже у пятилетней машины. Кузов у «Нивы» несущий — то есть каждый элемент, по сути, силовой. Любая коррозия, особенно запущенная, особенно сквозная, плюс вибрация, плюс нагрузки при езде по бездорожью — и дальше только дорогостоящий кузовной ремонт с усилением, проваркой, накладками из алюминия и страшноватого вида «расширителями» колёсных арок. Итак, первый этап — антикоррозийка. Вы спросите, стоит ли заливать машину популярными и разнообразными защитными покрытиями? Да, если есть деньги и первый этап пройден на отлично. Это красиво, практично и хорошо дополняет сохранность кузова, поскольку царапается ЛКП легко и цветёт мгновенно (о подобном опыте с нашей «Нивой» и «Титаном» вы можете прочесть в № 12/2016 нашего журнала).

Стоит чуть передавить газ и поломка неизбежна

КУЗОВ У «НИВЫ» НЕСУЩИЙ — ТО ЕСТЬ КАЖДЫЙ ЭЛЕМЕНТ, ПО СУТИ, СИЛОВОЙ

Второе, что следует сделать, — замена главных пар. Даже если большую часть времени вы проводите на асфальте, в одной из дальних поездок может понадобиться чуть больше тяги. Например, где-нибудь в горах или предгорьях. Давишь газ, давишь ещё — вроде пошла, разгон, удар… кардан пополам, путешествие закончилось. На переднем приводе далеко не уедешь. А если не спеша, аккуратно, то вы, возможно, увидели бы не снимок сломанного кардана, а плато Лаго-Наки. Какие конкретно пары нужны, зависит от обстоятельств: универсальные 4.1, если колёса остаются в пределах 28 дюймов, начиная с 29 и больше — 4.3. Важно помнить, что сложности вызывает не только поиск качественных деталей, но и их установка. Если есть возможность — берите редукторы в сборе. Лучше советские. Они встречаются на разборках и в объявлениях «копейка на запчасти». Ещё лучше дополнить тяговые главные пары тюнинговым китом в раздатку с пониженной 2.95. Вот только подобное понижение потребует от водителя больше думать головой, чем работать педалью, поскольку полуоси и ШРУСы тоже не вечные.

Теперь поможет только дорогостоящий кузовной
ремонт с усилением и проваркой

РАЗГРУЖЕННЫЕ ПОЛУОСИ ВАМ НЕ НУЖНЫ, «НИВА» — НЕ ГРУЗОВИК

Усиление ходовой — часть третья. Разгруженные задние полуоси вам, скорее всего, не нужны. Это прерогатива грузовиков с большой рабочей загрузкой. Найти качественные «усиленные» тоже непросто. Жалуются на всех производителей, но, в принципе, вперёд — нерегулируемые ступицы с герметичными подшипниками «типа Iveco», назад — полуоси, скажем, из Ижевска. Конечно, никто не мешает подтягивать подшипники ступиц раз в 30–40 тысяч километров, однако, покатавшись по бродам, грязным колеям и лужам, мы можем столкнуться с быстрой смертью упомянутых подшипников буквально за пару сотен километров пробега по шоссе. За общим шумом «Нивы», рёвом трансмиссии и воем грязевых шин звук износа можно и не заметить, сразу попав на замену. Нерегулируемые ступицы герметичны, это их главное преимущество. Что касается задних полуосей, то тут вопрос веры, что это поможет. А вот усилить мост стоит непременно. Особенно на длинной «Ниве», большой нагрузке или газовом оборудовании. Иногда мост гнётся при неудачном заезде на бордюр, не говоря уж о внедорожной эксплуатации и экспедиционных условиях, когда нагрузка на машину максимальна. К постоянным проблемам с полуосями и редуктором может привести даже невидимый глазу изгиб. Гипотетически можно проверить мост на сход-развальном стенде, а можно «на просвет», сняв полуоси.

ОПЫТНЫЕ НИВОВОДЫ ГОВОРЯТ, ЧТО «НИВА» ХОРОША В СТОКЕ, А ЛИФТ — ЭТО ЗЛО

Лифт — ещё один популярный повод для баталий. Мнения полярны! Мы сделали лифт 40 мм, удлинили отбойники и никаких негативных последствий не заметили. Да, возможно проставки в 8 см и пружины от Chevrolet Suburban это перебор, но 40 мм — то, что нужно. А какой смысл, спросите вы? Увеличение клиренса в базе. Для длинной машины это критично. Максимальные колёса, которые можно поставить без резки арок, — 215/75 R15, или, как в нашем случае, 215/65 R16. Больше — потребуется резка или лифт, а чаще и то и другое. Резка арок — ещё один камень преткновения для владельцев «Нив». Но тут всё просто: если вы не собираетесь перепродать машину с максимальной прибылью, колёса больше вышеуказанных ставить не собираетесь, то и резка вам не нужна. А вот начиная с 225/75 R16 или 235/75 R15 арки лучше укоротить. При этом важно, чтобы сзади, где панели идут встык, был не просто герметик, а клёпки или сварка с обязательным антикором.

Приходится часто менять подшипники задних полуосей?
Проверьте, не погнут ли мост

Ступицы меняем на нерегулируемые

Весьма полезно поставить защиту днища. Не обязательно «лыжу» от бампера до заднего моста, но моторный отсек, трансмиссию и, если ездите по камням, раздаточную коробку лучше прикрыть. Мы выбрали лёгкий сплав, но сталь будет бюджетнее. Важно обращать внимание, чтобы на защите не скапливалась грязь, которая может существенно ухудшить охлаждение агрегатов летом. Чего я категорически не рекомендую делать, так это обвешивать «Ниву» железом. Силовые бампера, порожки, экспедиционный багажник, лестница, кронштейн для запаски, крепление для канистры, домкрата, лопаты и сенд-траков — вот вам лишних 200 кг на машину. И ещё, даже если вы замените генератор, не стоит злоупотреблять дополнительным светом. Противотуманки, рабочий свет, задний ход — вот и всё. Нужно ли говорить, что предпочтения надо отдавать светодиодным фонарям. Кроме того, рекомендую заменить штатные фары на герметичные, они есть в продаже. И уж точно не стоит баловаться с ксеноном.

ДАЖЕ НА КОРОТКУЮ «НИВУ» МОЖНО БЕЗБОЛЕЗНЕННО ПОСТАВИТЬ ГАЗОВОЕ ОБОРУДОВАНИЕ

Особый интерес вызвала установка газового оборудования. Подробные плюсы и минусы мы перечисляли в материале на эту тему (можно найти на сайте или в бесплатных архивных номерах на App Store или Play Market). Плюсов вышло больше. Полтора года эксплуатации подтверждают наши выводы. Километр пробега выходит почти вдвое дешевле, и установка окупила себя давным-давно. Даже на короткую «Ниву» можно поставить газ, если убрать баллон под днище и защитить его сзади фаркопом. После лифта под баллоном почти 350 мм дорожного просвета, и на бездорожье это не мешает. Понятно, что если вы берёте машину для спорта, то лучше этого не делать — в подобной ситуации каждый килограмм на счету.

Разгруженные полуоси «Ниве» не нужны,
а усиленные не помешают

Колёса диаметром больше 29 дюймов
требуют и лифта, и резки арок

ЧИП-ТЮНИНГ ПОЛЕЗЕН, НО ЭТО ВСЕГДА КОМПРОМИСС

Многие владельцы «Нив» сомневаются в необходимости чип-тюнинга и форсировании мотора. Не могу рекомендовать расточку блока до 2.0 литров, но низовой распредвал, соответствующую программу для управления двигателем и выпускной коллектор 4-2-1 вполне одобряю. Карбюраторным машинам, кроме вала и выпускной, непременно надо заняться поиском более тяговитых главных пар. Что касается нашей «Нивы», то меня вполне устроил чип-тюнинг. И пускай машина не полетела, но поползла существенно увереннее. Кстати, к работе над мотором можно приурочить покупку шноркеля, а к установке защит — вывод сапунов агрегатов. Да, и шноркель из сантехизделий никто пока не отменял. Если не хотите резать капот или крыло, купите гофру от «Приоры» и замените штатную трубу, загнув гофру вверх к капоту, — дополнительные сантиметров тридцать глубины брода получите за сто рублей. Если средства позволяют, стоит перенести генератор повыше, заменив его более современным и мощным. Запаску, правда, придётся из-под капота убрать, скажем, на верхний багажник.

Хотел написать про салон, но вовремя остановился… Ограничусь только рекомендацией заменить кресла на иномарочные. Вообще на любые, главное — избавиться от заводских! Поверьте, не пожалеете! Да и вообще, надо признать, «Нива» даёт удивительный простор для творчества, ничем, кроме техрегламента и бюджета, не ограниченный. Главное — не забывать, что лучшее порой враг хорошего!

Даже на короткую «Ниву» можно поставить газ, если
убрать баллон под днище
и защитить его сзади фаркопом

Источник

Подкапотное пространство нива 2121

Защита моторного отсека от грязи и ржавчины на Ниве (ВАЗ 2121, 2131)

Замечали, где в моторном отсеке Нивы появляется ржавчина? Ржавым становится диск запаски, лонжероны, место под бачком с тормозной жидкостью, площадка аккумулятора и т.д. Происходит это из-за попадания под капот внедорожника воды и грязи. Рассмотрим комплексный подход по защите моторного отсека Нивы от влаги.

Установка дополнительного уплотнителя капота

Во время дождя вода проникает в моторный отсек через щели между капотом и кузовом в районе краев ветрового стекла. Препятствовать этому может дополнительный уплотнитель, который следует установить, как продолжение штатному.

Герметик промазываем пальцем и убираем лишнее.

Состав

1. Фара; 2. Передний фонарь; 3. Домкрат; 4. Радиатор; 5. Бачок омывателей ветрового стекла и фар; 6. Двигатель; 7. Воздушный фильтр; 8. Расширительный бачок системы охлаждения; 9. Аккумуляторная батарея; 10. Рычаг блокировки дифференциала в раздаточной коробке; 11. Рычаг переключения передач; 12. Рычаг переключения передач в раздаточной коробке; 13. Рулевое колесо; 14. Переднее сиденье; 15. Заднее сиденье; 16. Бачок омывателя заднего стекла; 17. Основной глушитель; 18. Задний бампер; 19. Задний тормоз; 20. Пружина задней подвески; 21. Задний амортизатор; 22. Поперечная реактивная штанга задней подвески; 23. Продольная реактивная штанга задней подвески; 24. Топливный бак; 25. Задний мост; 26. Дополнительный глушитель; 27. Задний карданный вал; 28. Бачок для жидкости гидропривода тормозов; 29. Бачок для жидкости гидропривода сцепления; 30. Раздаточная коробка; 31. Педаль сцепления; 32. Педаль тормоза; 33. Передний тормоз; 34. Пружина передней подвески; 35. Передний мост; 36. Боковой указатель поворота; 37. Передний бампер.

Двигатель, картер сцепления и коробка передач соединены между собой и образуют силовой агрегат, который укреплен на автомобиле в трех точках на резиновых подушках.

Доработка дренажной трубки (удлиняем)

Штатная трубка отводит воду таким образом, что она попадает на металл кузова, где со временем появляется ржавчина. Наша задача — удлинить дренажную трубку при помощи капельницы, чтобы вода уходила, минуя лонжерона.

Весь процесс также показан на видео:

Защита лонжеронов от попадания воды и грязи

Вода на лонжероны может попадать и от колес Нивы. Штатные подкрылки (локеры) не способны защитить их в полной мере. Дорабатываем конструкцию, устанавливая в проем заглушки из кусков пластика или резины:

Комплексная доработка поможет защитить моторный отсек Нивы от влаги и грязи, что существенно продлит срок службы деталей. А вы модернизировали подкапотное пространство таким образом? Напомним, на сайте представлены другие инструкции по улучшению отечественного внедорожника, например, установка газового упора капота, или как защитить бензобак Нивы от воров.

ВАЗ-2121 Нива: от печали до радости

Свою последнюю Ниву я продал десять лет назад, после того как появилась асфальтированная дорога к дачному участку. Но вот в год сорокалетия автомобиля, с которым, оказалось, так много было связано в жизни, решил поделиться воспоминаниями.

LADA > 4×4

Поводом послужил звонок Кости — молодого архитектора, сына моих друзей, влюбленного в Ниву, с просьбой помочь подыскать шины для его автомобиля. Оказалось, что все это время летом он ездил на моих покрышках, которые я отдал им после продажи своей Нивы.

С нивовской резины и начну. Всем известно, что штатная ВлИ-5, которой комплектовались Нивы, для езды по асфальту была мало приспособлена из-за страшного шума и недостаточно хороших сцепных свойств на сухом асфальте, да и изнашивалась быстро. Чтобы сделать езду комфортной, нужно было сразу менять шины. Вы пробовали найти их штатной 16-дюймовой размерности для Нивы?

До сих пор это проблема, если не считать камские шины, которые трудно отбалансировать. Так вот я поставил шины Bridgestone, предназначенные для развозных фургонов. Отходив 30 тысяч километров на моей Ниве, эти покрышки проездили еще около пятидесяти на двух Нивах в семье у Кости. Многие нивоводы для решения шинного вопроса переходят на 15-й диаметр, но это требует замены штатных дисков. Однако такой переход рождает, в свою очередь, проблему размещения запасного колеса под капотом. Именно поэтому появляются варианты крепления запаски на задней двери.

Лада 2329 PICKUP › Бортжурнал › Обзор подкапотного пространства.

И снова, по просьбе одного из подписчиков делаю обзор того, что находится под капотом у новой нивы 2329.

Так как я не сильно разбираюсь в этом, постараюсь не нести бреда, но всё равно могу дать комментарии по некоторым моментам.

Начну с рычажка открытия капота: маленький, незаметный, хлипкий. Не имеет своей пружины, поэтому при открытом капоте, просто болтается, а не встаёт на своё место, как бы это было правильно.

Открытие капота не в ту сторону (как вообще могла возникнуть идея, так устанавливать петли капота? Это ведь уменьшает доступ к агрегату автомобиля!). А наличие колеса под капотом (как мне кажется, такая же бредовая затея была, как и петли капота; Лишние затруднения при работе с двигателем из-за этого колеса, особенно опасно при его обратной установке, повредить какой-нибудь бачок или что похлеще; По крайней мере, то что колесо находится под капотом, плохо для самого колеса, постоянный нагрев, да ещё и резкие перепады температур зимой; А в случае если нужно поменять колесо на трассе, нужно дождаться пока оно остынет, чтобы хотя бы вытащить его, так же как и домкрат!)

Giz69 › Blog › Знакомство с Ладой 4*4 УРБАН (Часть 3. под капотом)

Продолжу эпопею со знакомством с этим чудным автомобилем. На этот раз посмотрим что у него под капотом=)

Открываем капот, а там…

А там старый добрый дрыгунчик объёмом (по заявлению производителя 1,7 литра 8 клапанов) и мощностью аж целых или не целых 83 кобылки. Конечно это не супер-кар! Это даже не китайский паркет Черри Тиго с его, если память не подводит, 126-ю кобылками. Но опять же, по отзывам владельцев, этого мотора вполне хватает в городе и деревне. Но учитывая тот факт, что теперь там под капотом ещё и кондей поселился, то вот смутно представляю как этот дрыгунчик всё будет осиливать=)) Собственно компрессор кондея разместили прям над гуром, тем самым украв ещё кусочек жизненного пространства под капотом.

Так же из последних достижений автопрома хочу отметить установленный электронный узел педали газа. Всё-таки дань нормам экологичности…

В остальном под капотом это старый добрый тяп-ляп, который всем своим существованием кричит: «Я стар! Я очень стар!»=)) Вот даже на примере крепления шлангов к кузову это можно прочувствовать=) Что бы ничего не болталось использована обычная техническая липкая лента, приклеенная как-то кривенько.

Дальше в глаза бросаются шланги идущие прям поверх клапанной крышки. Бог с ним со шлангами, которые никуда не спрятали, но ведь можно было крепления нормальные для всего этого добра сделать?:) Хотя на функционал это тоже никак не влияет.

Моторчик дворников продолжают прикрывать каким-то куском резинового непотребства. Может быть это дань моде? Как теперь говорят «Олд-скул»?:)

Дальше больше. Домкрат остался прежним и на прежнем месте.

Фиг с ним с домкратом и его работой, но не понял почему он упирается так вот прям в проводку габаритов.

Хотя может его можно сдвинуть или закинуть в багажник и тогда проводке ничего угрожать не будет=) Обязательно предупрежу владельца об этом косяке!

Так же сумел обнаружить и пока не очень понял ЧТО ЭТО? какие-то трубки «от капельницы» торчащие в моторном отсеке.

Что ещё осталось под капотом? Из приятностей на самом капоте есть добротно наклеенный теплоотражатель.

Может и на обычных Ладах 4*4 теперь его клеят, но на старенькой машинке этого элемента нет точно!

1_no_copyright

Но субъективные ощущения — аргумент спорный, так что без объективных замеров дело не обошлось. Смотрите таблицу, проценты говорят сами за себя!

Стоимость изменений — в пределах 30 тыс. рублей. Как правило, в подобную доработку берут новенькие машины и те, у которых пробег не превышает 30 тыс. км. Подобным образом можно тюнинговать и более возрастную технику, но у такой велика вероятность износа клапанов и седел, а значит, процедура потребует обновления еще ряда деталей.

Электропроводка ВАЗ 21213: различия в подкапотном пространстве и возможность самодиагностики

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Как и любой другой отечественный автомобиль ВАЗ 21213 в большинстве случаев обслуживается руками своего владельца. Это специфика и даже ментальность наших автолюбителей, которым помимо инструментов требуется еще и техническое описание основных узлов и агрегатов.

И подробная схема электропроводки нива ВАЗ 21213 как раз из их числа, поскольку в суровых условиях эксплуатации нередко приходится восстанавливать автомобиль в походных условиях, поскольку:

Совет: самостоятельное обслуживание автомобиля – практичное и повсеместно применяемое решение, а подробная инструкция по уходу и эксплуатации дает такую возможность.

Нива 2121 и обновленная Нива 21213: различия

В 1994 году конструкция ВАЗ-2121 «Нива» претерпела некоторые изменения. Казалось бы, обновленный автомобиль ВАЗ-21213 во всем должен быть лучше дорестайлинговой модели. Но если судить по отзывам владельцев это не совсем так. Попробуем выделить основные изменения конструкции обновленной модели основываясь не только на официальной информации, но и на замечаниях владельцев. Сразу оговорюсь, что информация, скорее всего, будет неполной и, возможно, в чем то неточной и даже спорной. Жду добавлений и исправлений в комментариях.

Историческая справка

Впервые на публике автомобиль ВАЗ 2121 появился в 1977 году.

В своей первой комплектации автомобиль имел:

Позднее, автомобиль получил модернизированный двигатель с увеличенным до 1690 куб. см объемом, и возросшей до 82 л.с. мощностью.

Новая модификация получила заводской индекс – ВАЗ 21213, и имела отличия в:

Справочно: новый карбюратор и бесконтактное зажигание снижали расход топлива, но повышали расход масла. А поскольку в те годы цена на масло была незначительной, владельцев автомобилей эта особенность не пугала.

Основные нововведения 213-й Нивы

Обновленному ВАЗ-21213 по некоторым источникам изначально дали или планировали дать название «Кедр» (по другим данным — «Тайга»), но оно не прижилось. В итоге «Кедром» была названа мелкосерийная удлиненная трехдверная ВАЗ-2129 — предшественница длинной «Нивы» 2131. Но это не так важно, гораздо интереснее технические особенности обновленной Нивы 21213 по сравнению с ВАЗ-2121. Итак, начнем:

Особенности электрического оборудования

Штатная проводка на ВАЗ 21213 имела отличия от схемы, применяемой на ВАЗ 2121. В частности:

Справочно: самые большие поломки в электрической схеме ВАЗ 21213 возникают по причине окисляющихся контактов. Это особенность конструкции и условий эксплуатации – автомобиль нередко преодолевает глубокие лужи и снежные заносы, а из-за не самой удачной прокладки проводки по кузову, клеммные колодки подвергаются излишней нагрузке.

Различия в подкапотном пространстве

Блок управления ЭПХХ расположен в подкапотном пространстве и представляет собой пластмассовую коробку с разъемом для подключения к нему жгута проводов. Его назначение – обеспечение устойчивой работы двигателя при езде накатом, включая и экономию топлива.

Возможность самодиагностики

Для удобства определения отказа двигателя, автовладельцы используют алгоритм поиска, основанный на рекомендациях автопроизводителя.

Завод-изготовитель рекомендует вначале воспользоваться ним, а уже только потом прибегать к помощи другого автомобиля:

Справочно: конструкционно заложена возможность получения и передачи электроэнергии с другим автомобилем. Проводка ВАЗ 21213 специально сконструирована таким образом, чтобы в процессе «прикуривания» не допустить выхода их строя электрических устройств.

Выводы: самостоятельное обслуживание автомобиля давно стало нормой для наших автовладельцев. Тем более что видео пособия с разъяснениями работ сегодня стали доступнее, позволяя не допускать ошибок при устранении неисправностей электрической сети.

Кузов

Кузов автомобиля – несущей конструкции, трехдверный, цельнометаллический. Корпус кузова представляет собой сварную конструкцию, собранную из панелей, лонжеронов, поперечин, стоек и различных усилителей.

Боковые двери с передней навеской имеют два безопасных стекла: переднее – поворотное с рукояткой и фиксатором, заднее – опускное с приводом от ручки стеклоподъемника. Дверь задка навешена на кузов на двух петлях и запирается замком. В открытом положении дверь удерживается газонаполненными упорами. Порог задней двери опущен до уровня бамперов, что облегчает погрузку и разгрузку грузов.

Ветровое и заднее окна с панорамными стеклами. Ветровое – полированное, трехслойное, а заднее и боковые – закаленные.

Передние сиденья раздельные с откидными спинками и с механизмом регулировки положения сиденья и наклона спинки. Заднее сиденье – общее, складывающееся для образования грузовой площадки.

Автомобиль ВАЗ-21214 отличается от ВАЗ-21213 установкой двигателя с системой впрыска топлива. Эта система обеспечивает удовлетворение нормам США 1983 г. по токсичности отработавших газов, а также улучшает ездовые качества автомобиля. Изменения в двигателе касаются системы питания, зажигания и выпуска отработавших газов. Особенности устройства системы впрыска топлива описаны в разделе Впрыск топлива 21214.
