Видеорегистратор в ниву 2121
Лада Niva (2020) «Красная Фурия» › Бортжурнал › Установка видеорегистратора
Прикупил тут в ДНС видеорегистратор с радар-детектором в одном флаконе за 17999 р.
Вот ссылка
Данное устройство понравилось тем, что благодаря магниту, сам регистратор можно быстро снять и унести домой, провода цепляются на кронштейн 1 раз и более их шевелить не надо.
Есть один недостаток — у обоих камер нет ночного режима. Но такой же недостаток имеет и ваш покорный слуга, не любящий ночные поездки, так что с этим региком мы сработаемся!

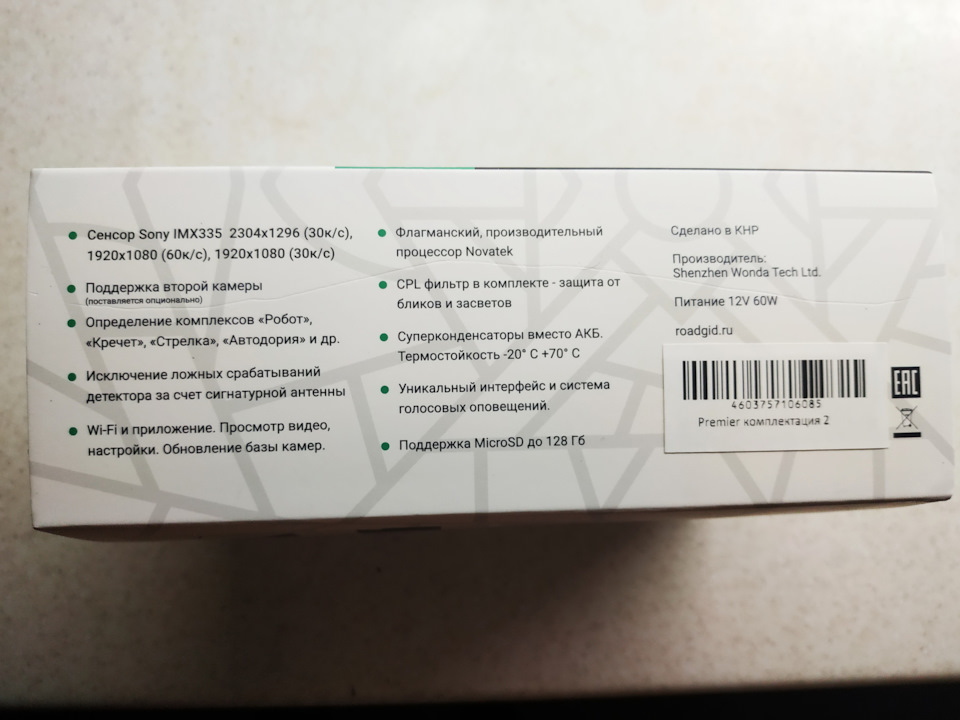

Для наглядности приведу фото упаковки

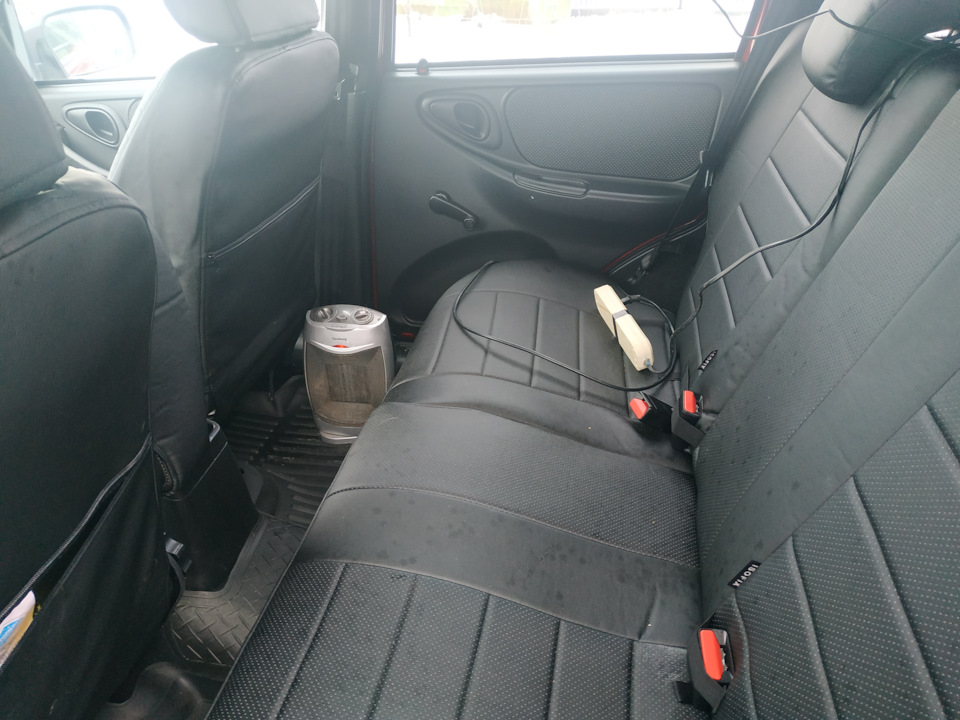

Сперва загоняем летнее тепло в машину

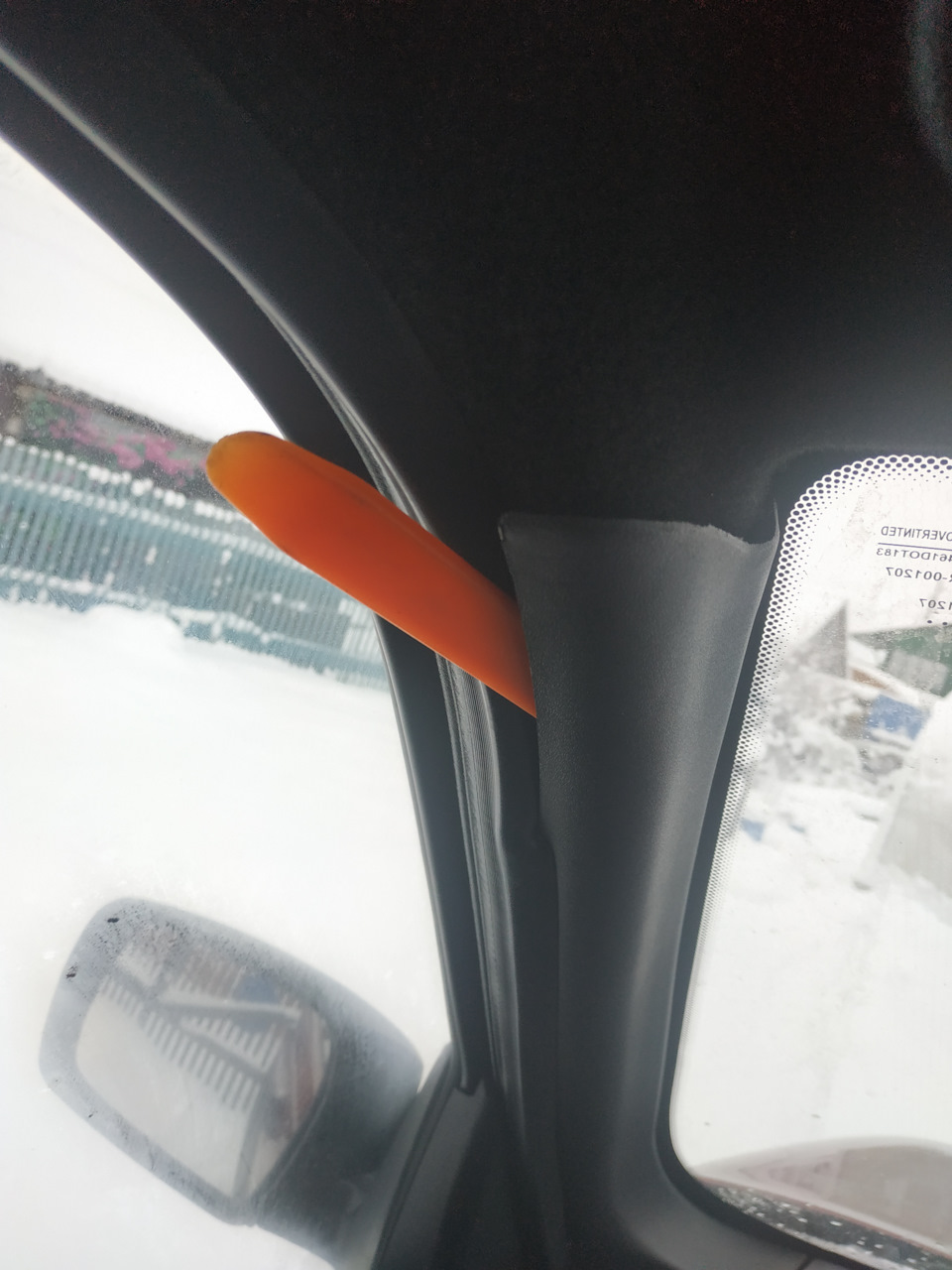

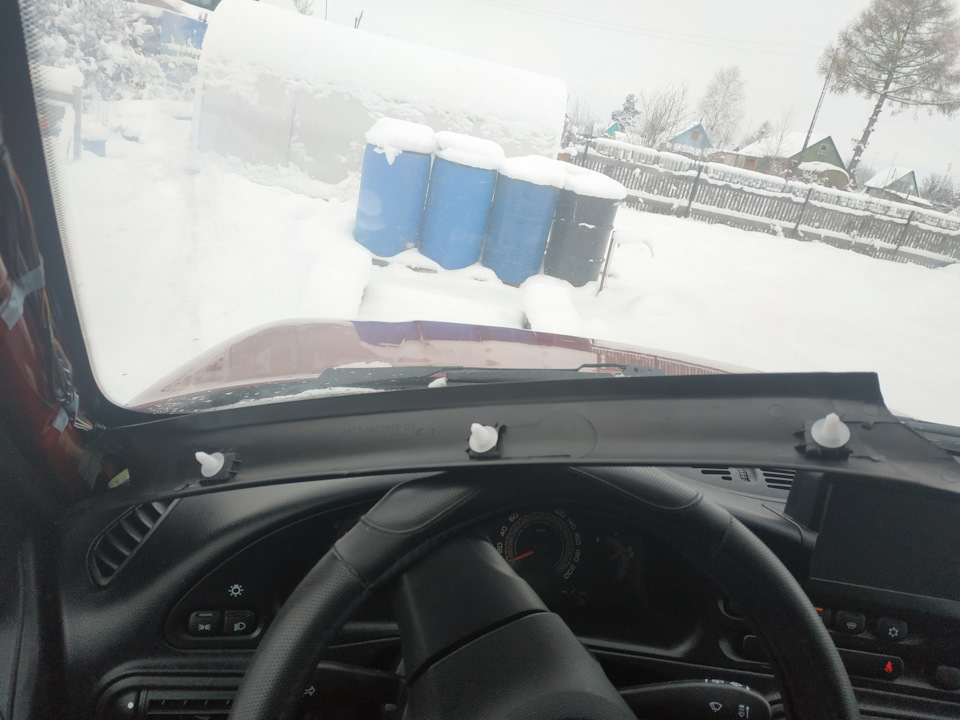

С левой стойки снимаем защитную накладку, начиная сверху. Держится она на 3 клипсах.

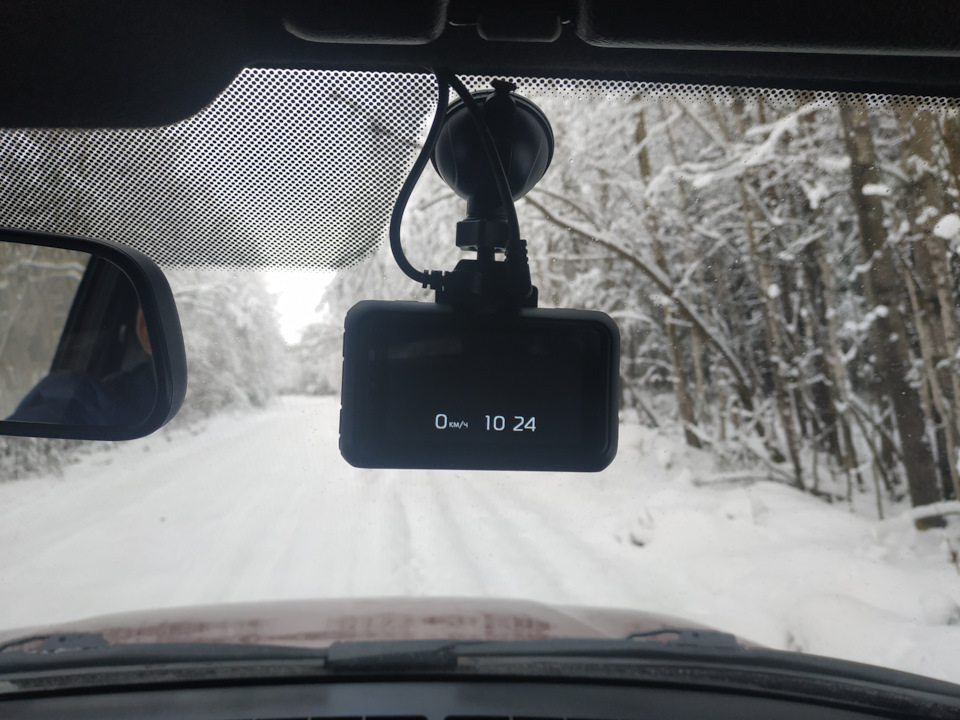

Присоску регистратора я прилепил правее зеркала заднего вида, провода от кронштейна до левой стойки провел под обшивкой потолка, благо там присутствует здоровенная щель.

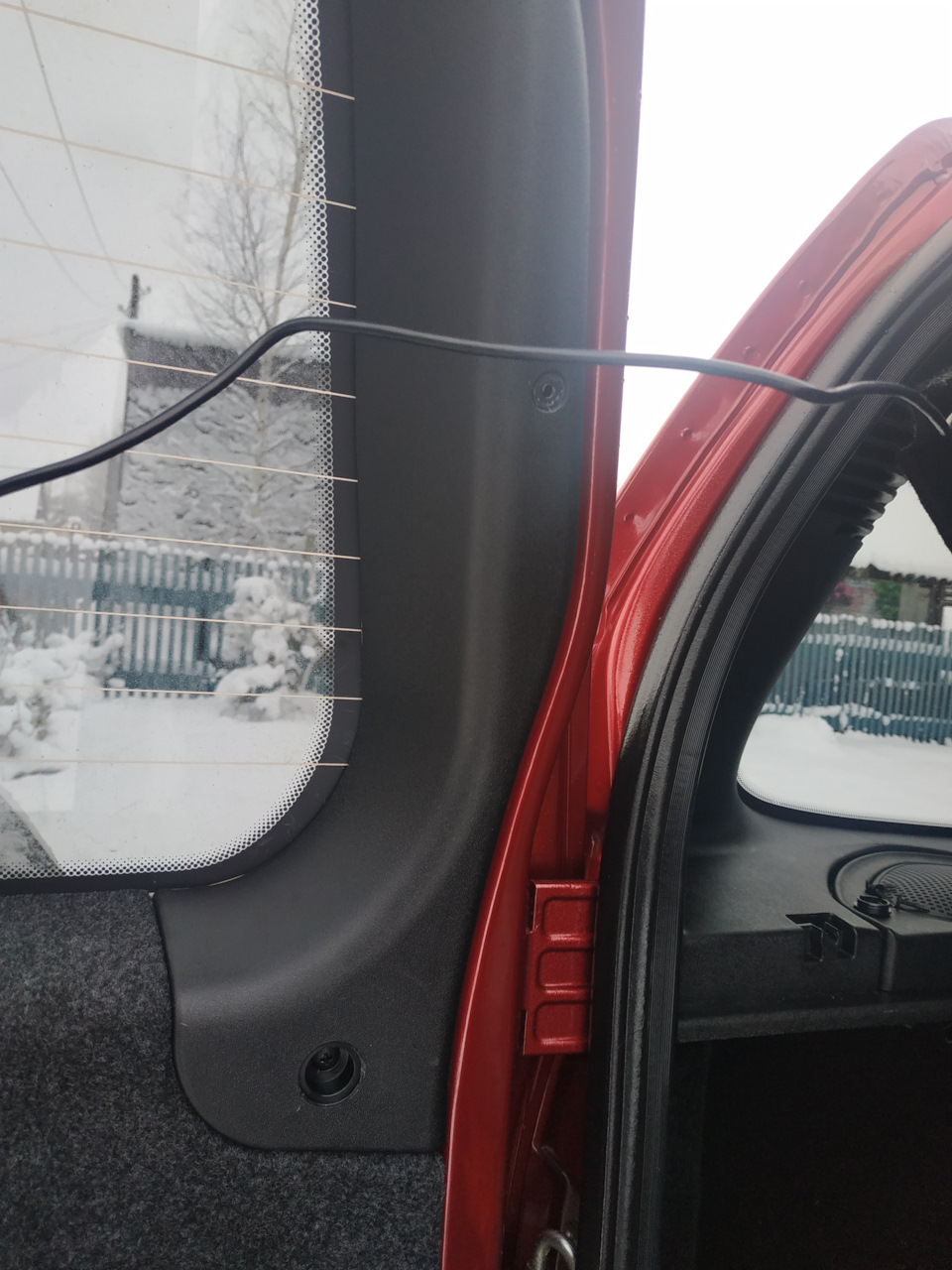

Далее провод на заднюю камеру прокинул по левым порогам в багажник(Здесь можно глянуть, как провести провод по левой стороне.).

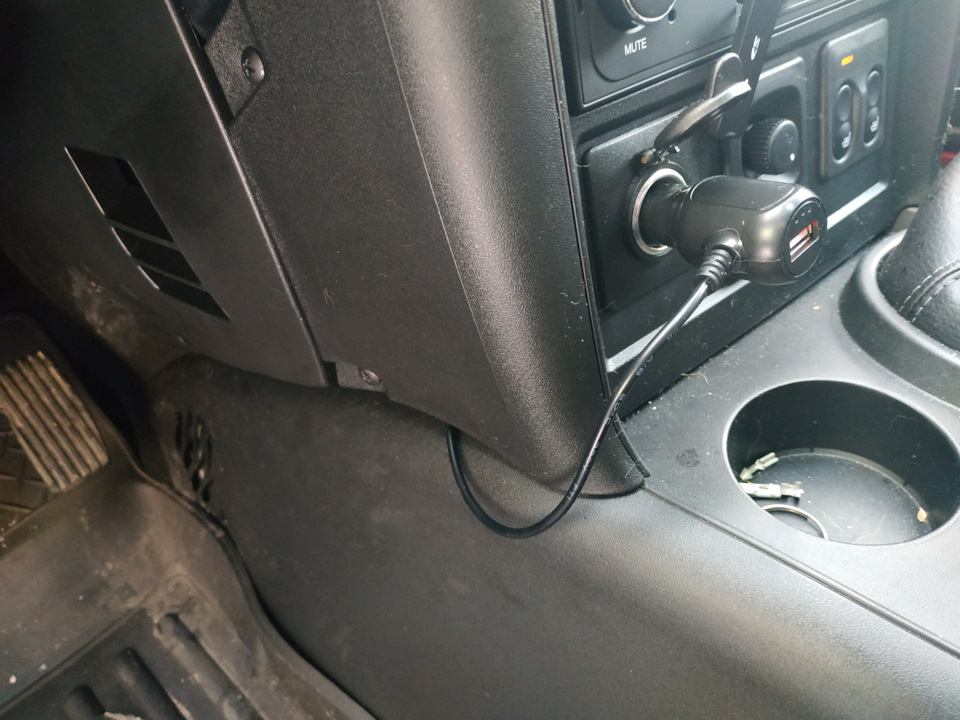

На питание — под приборкой и в прикуриватель.

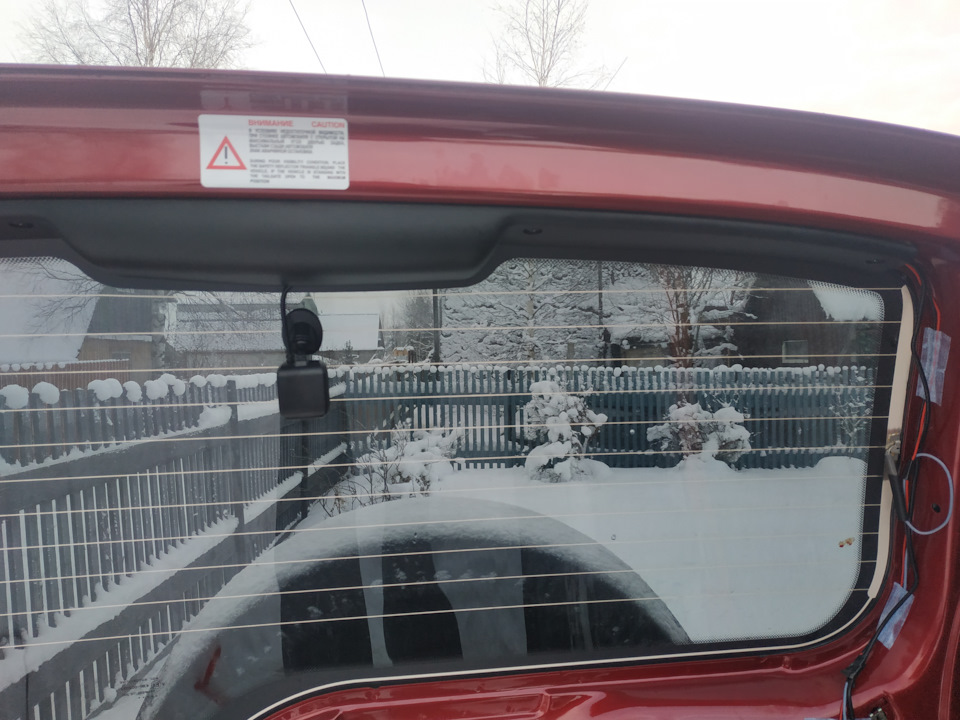

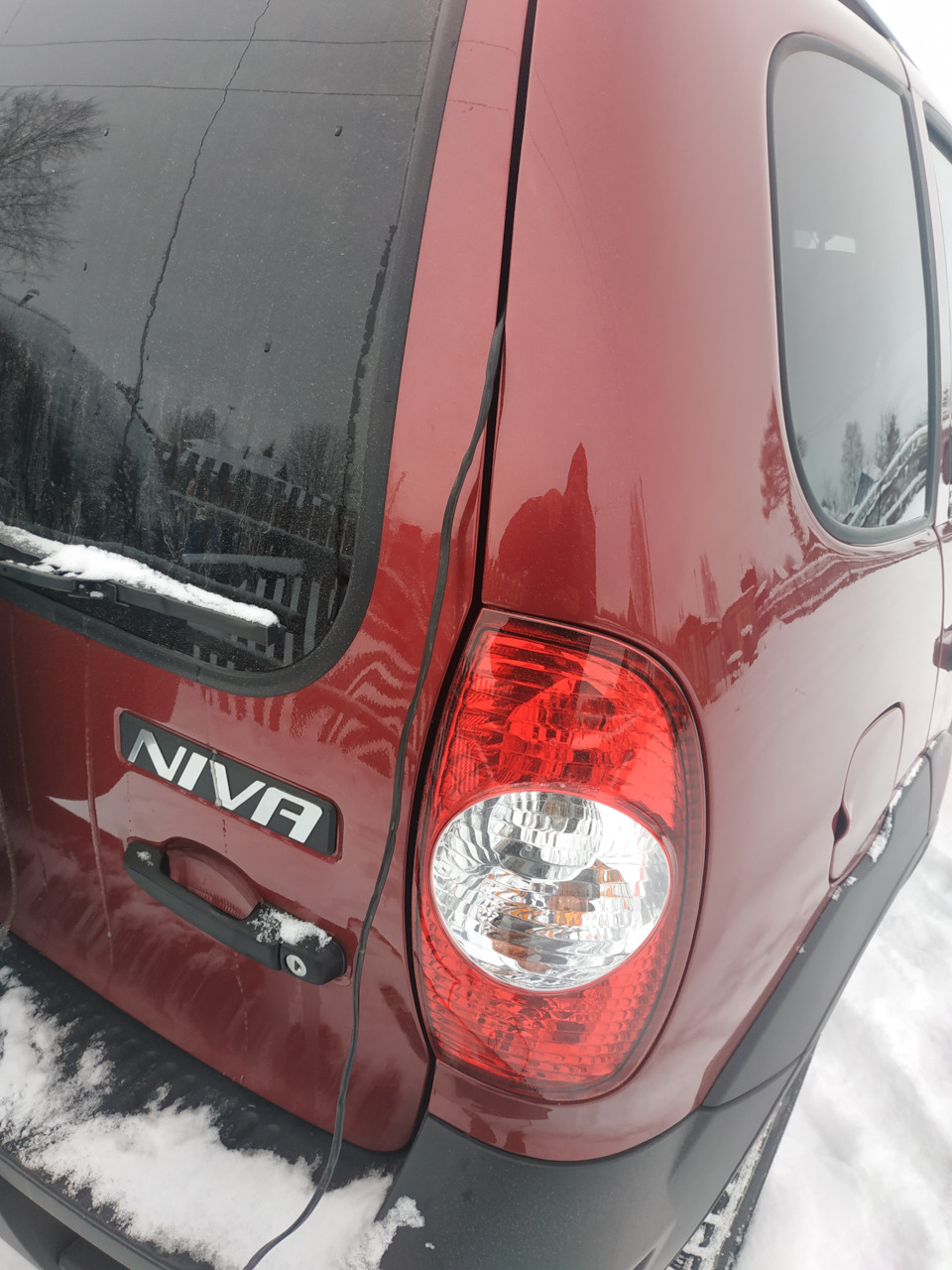

Заднюю камеру прилепил по центру пятой двери сверху.

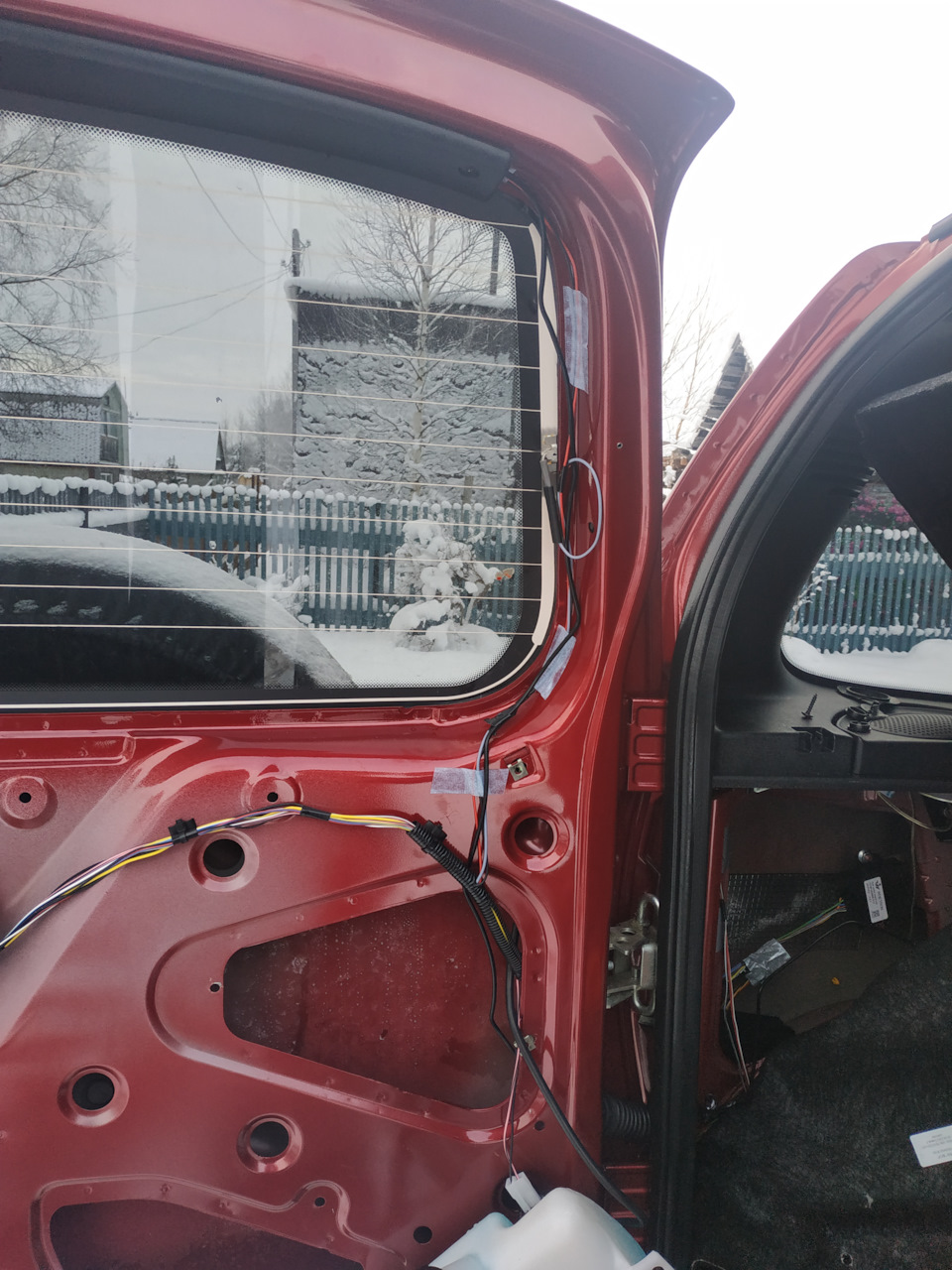

Чтоб провести провод от нее, пришлось снять обшивку этой двери.

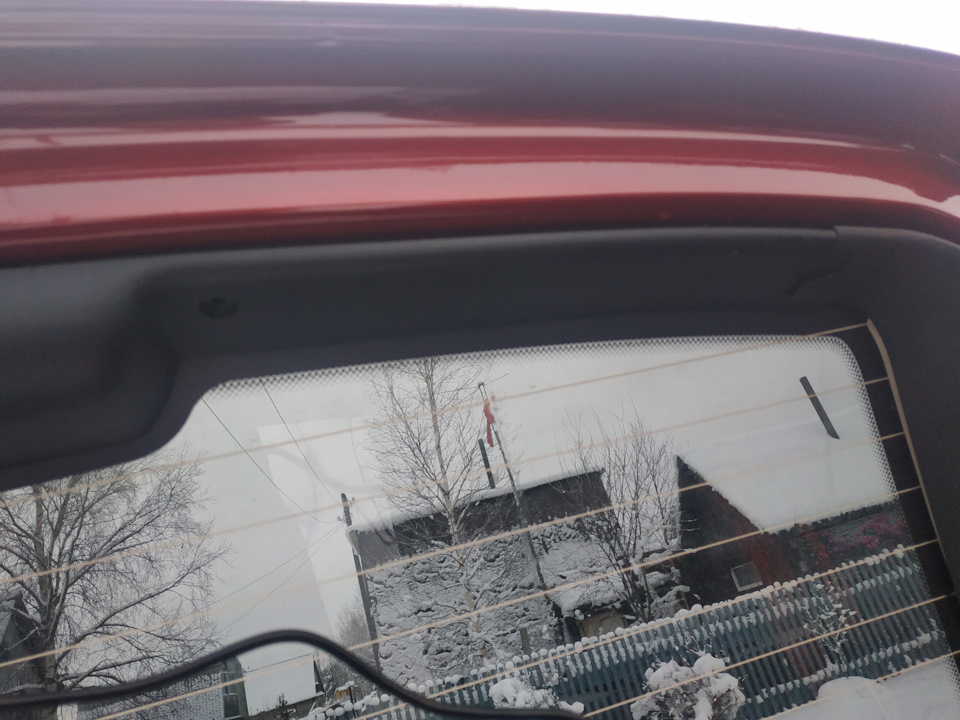

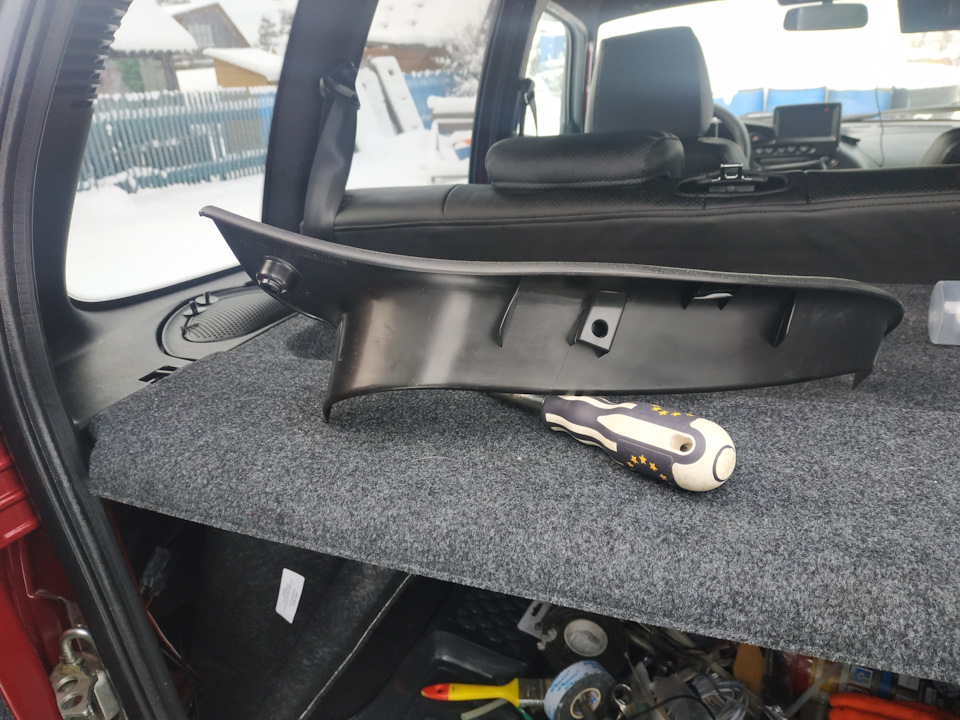

Изнутри этой накладки видно, что ранее это крепилось на 1 клипсе, отверстие-антагонист в рубашке двери присутствует

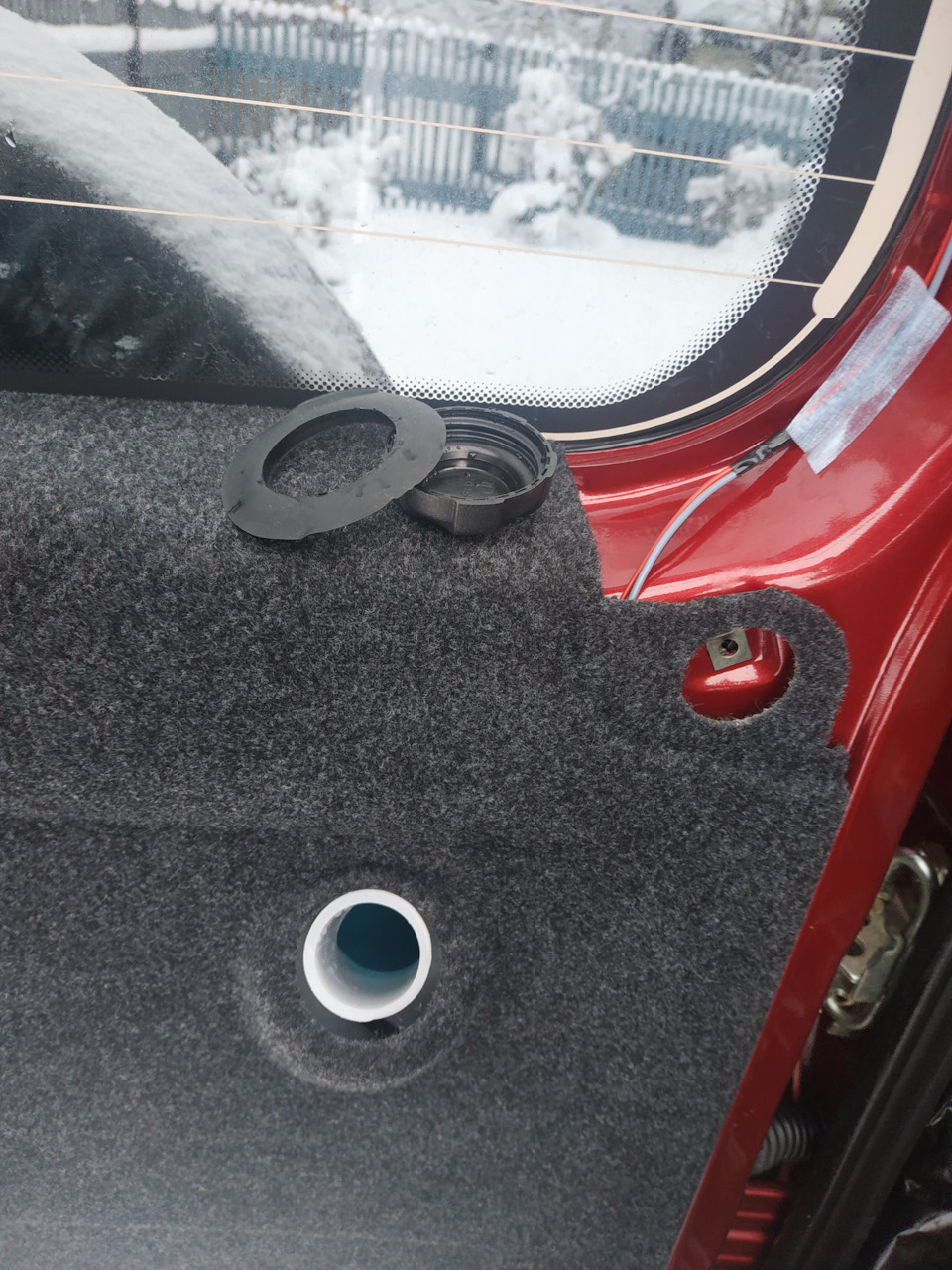

Откручиваем пробку и резиновую юбку бачка заднего омывателя

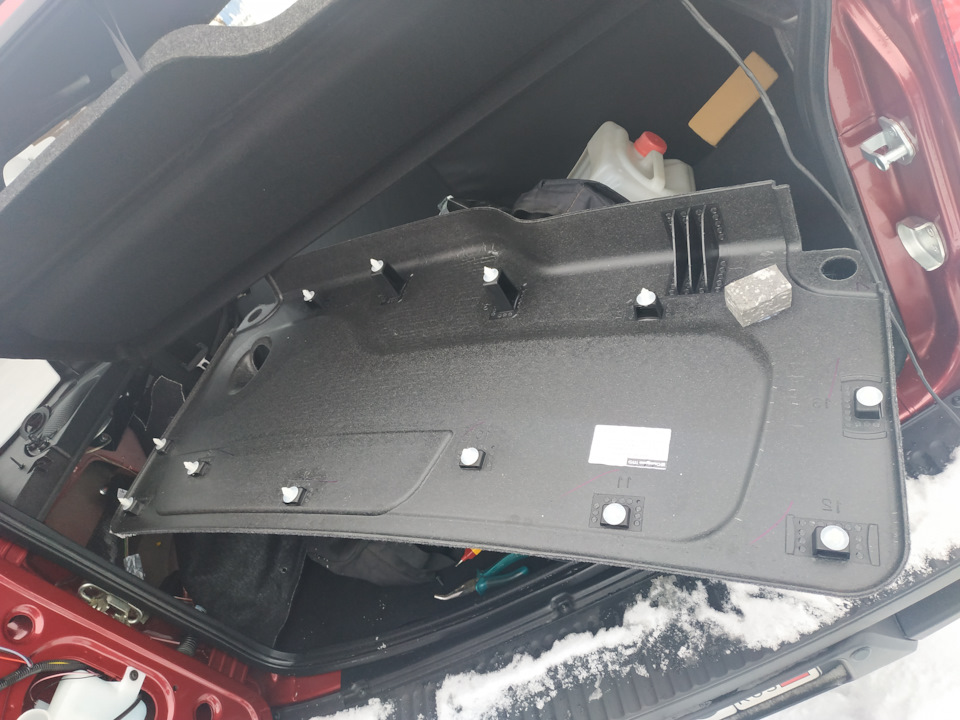

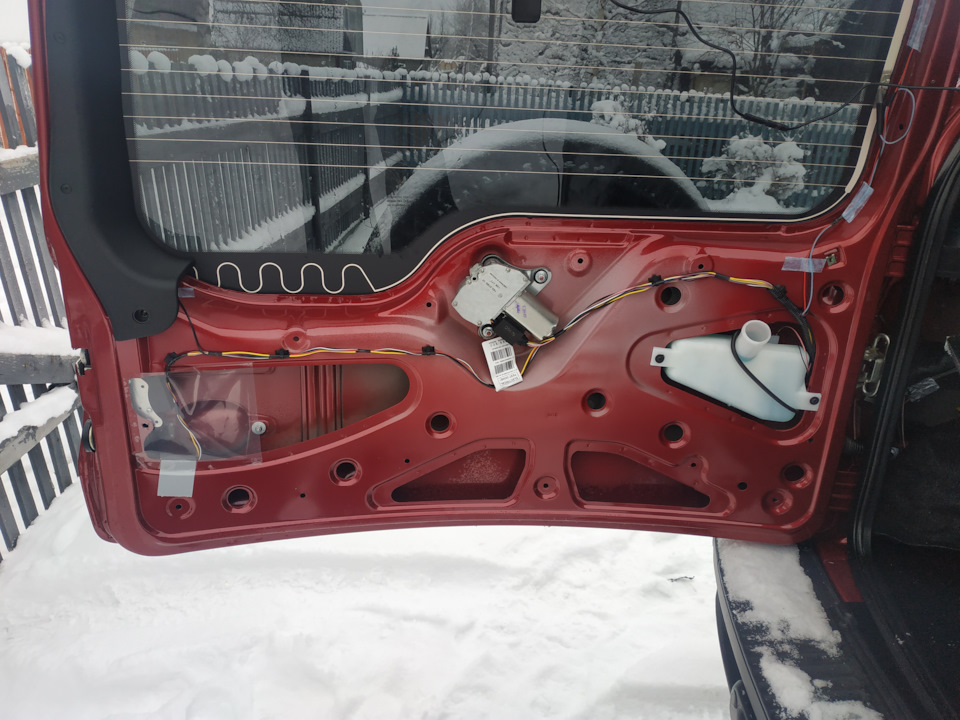

Отщелкиваем клипсы сперва снизу, потом по бокам и затем вверху и снимаем ворсовую панель.

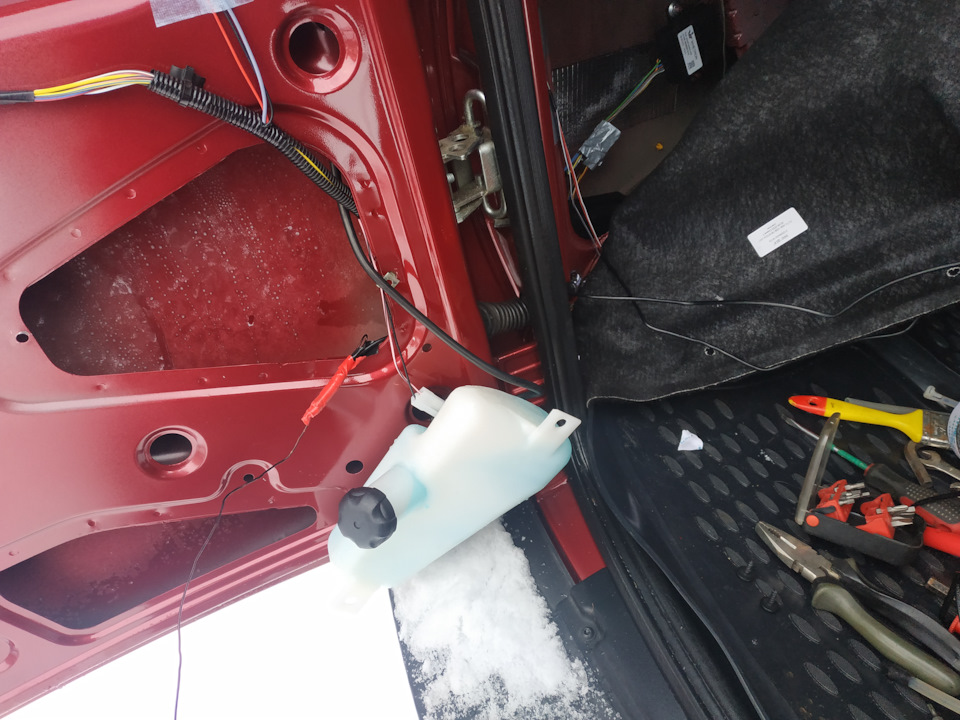

Снимаем бачок(шурупы с головкой под торкс), разъединяем провод перед камерой, пропускаем провод сквозь гофру резиновую, все аккуратно крепим и собираем на место.
Весьма вероятно, что проще было бы пропустить провод задней камеры под обшивкой потолка. При прокладке по порогам его хватило только-только, без запаса. По лету может и переделаю, запас карман не рвет.
Еще прикупил SD-карту 10 класса на 128 Гб за 2200 р.
Регистратор пишет одновременно с обоих камер и укладывает файлы под литерами А и В на карту памяти. Может еще и по фафле к сотику прицепиться и возможности его кратно увеличиваются. Все функции еще не перепробовал, в процессе потихоньку испытаю.
Лада 4×4 3D Adventure time ⌚ › Бортжурнал › Установка камеры заднего вида на Ниву
Принято считать, что у «короткой» Нивы хороший обзор, но я уже давно задумался об установке камеры заднего вида (не хватало мне обзора при движении задним ходом). Что в городе (бывает паркуются вплотную), что в лесу (при движении в сторону деревьев и прочего).
После этого стал изучать тему камер и мониторов. На рынке много очень дешевых вариантов, но как качество изображения у них отвратительное, так и качество сборки и материалов. Более качественные варианты стоят заметно дороже. На какое то время оставил поиски, потом снова нашел варианты и на всякий случай добавил в Мои желания на Алиэкспресс. И вот месяц назад в период больших скидок цены на камеру и монитор сильно упали, плюс были спецкупоны Али. В итоге камеру на хорошей матрице (Sony) взял за 860 руб. вместо начальных 2500 руб., монитор-зеркало 5″ с хорошим разрешением за 1600 руб. вместо 2150 руб. Кстати, цены до сих пор приятные. Ссылки: монитор-зеркало 5″, камера заднего вида. Доставку выбрал е-пакет, посылка пришла за 12 дней.

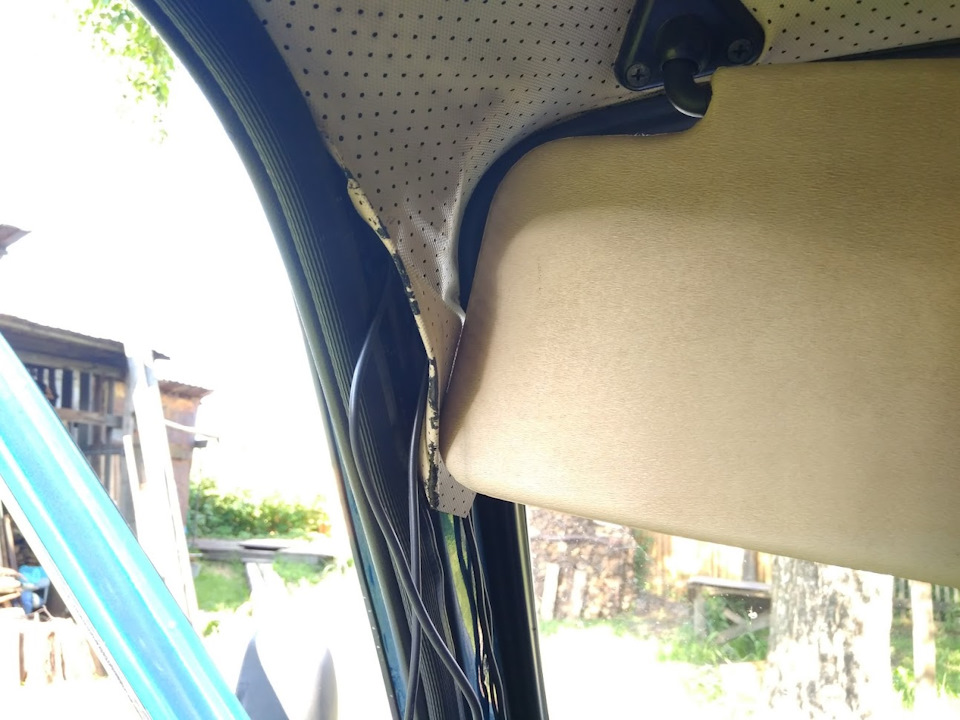

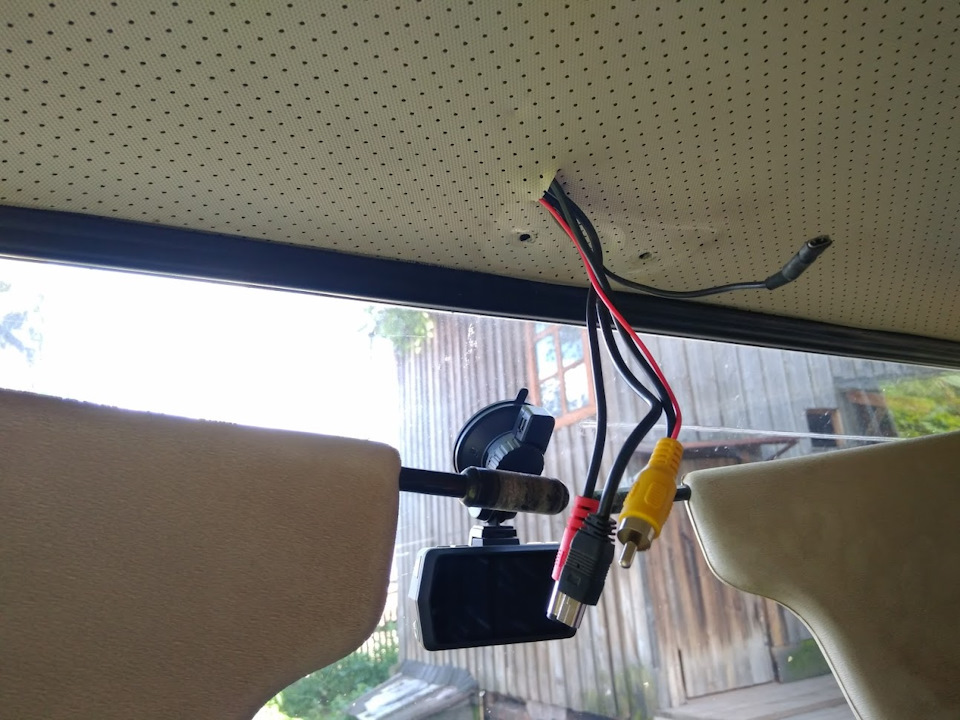

Собственно, теперь о самой установке камеры. Вдоль стекла, под резинкой, у меня уже были протянуты провода питания видеорегистратора и светильника. Еще два провода под резинкой не уместилось бы. =) Поэтому решил протянуть все провода под обшивкой потолка. Для этого в районе крепления зеркала заднего вида проделал небольшое отверстие и при помощи проволоки пропустил все необходимые провода. Быстро и просто.
Провода увел вниз. Нашел плюсовой провод питания фонаря заднего хода (зеленый провод). К нему подключил питание монитора. Минус на корпус, прикрутил на одну из шпилек крепления ЭБУ.
Далее провод видео-сигнала на камеру пустил вдоль основного жгута. Чтобы сделать все красиво и правильно пришлось разобрать половину салона. Ну почти. =) Пластик со стороны водителя открутил и отодвинул вбок. Всё просто.
Саму камеру закрепил над рамкой гос.номера, под пластиковой декоративной накладкой. Для этого пришлось сделать небольшой кронштейн. Под провода просверлил отверстие. Камера стоит незаметно и при этом обзор отличный.
Всё подключил, проверил. По умолчанию камера показывает правильное не зеркальное изображение. Но для удобства переключил вид на зеркальный. Для этого у камеры разрезается зеленый проводок. Потом добавил «парковочные» линии. Для этого разрезается белый проводок. Линии практически совпадают по ширине авто. Если не понравится, можно вернуть все назад, соединив проводки.
Обзор у камеры отличный, картинка четкая. У монитора есть настройки изображения, даже русский язык есть в меню. =) Специально сделал так, чтобы бампер попадал в кадр. Левый и правый край бампера тоже видны. Если человек стоит сзади сбоку вплотную, то он так же попадает в кадр. Широкий угол это и плюс и минус одновременно. В кадр попадает большое пространство, но при этом сложно ориентироваться какое в действительно расстояние до объекта. Задумался над парктроником. =)
Кстати, специально выбрал вариант с 5″, а не 4.3″ экраном. Площадь самого зеркала больше. Теперь проще наблюдать за ребенком на заднем сиденье. Для сравнения размеров стандартного зеркала и зеркала-монитора.
