Daewoo Matiz Песочная Масяня 1.0 › Бортжурнал › Регулировка рулевой рейки Матиз

Во время езды иногда возникали какие то стуки отдававшие в руль.
Самостоятельные осмотры не выявили ничего, что бы болталось или люфтило. Ни подшипники, ни рулевые наконечники, ни шаровые опоры, ни резинки, ни сайлентблоки. Даже втулка рулевого вала, которая сделана из непонятного резинопластика и часто разбивается, и та вполне цела.
На тормозных суппортах стоят пружинки, да и их погромыхивание мне знакомо было.
Было дело даже заезжал даже к дилеру на диагностику. Да, да. Я заплатил 400р. за почти часовой «осмотр». Присутствовать не смог, но по словам мастера они посмотрели и подергали все что можно. Не смогли предложить практически ничего. Написали — Рекомендована замена рулевой рейки. Но сказали, что можно и так поездить еще. )))

Благо на рулевой рейке есть некая законтренная регулировочная гайка, я решил, а ладно, попробую подтянуть.

Нижняя гайка — это пробка картера. ( у меня рейка с ГУР). её трогать не стоит, да и смысла нет.

Тонкая контргайка была отвернута клещами-горлохватами или «крокодилами», кому как понятнее.
Внутренний шестигранник на 22. Сделал засечки на гайке и на корпусе, для понимания, сколько повернул. Без лишней силы. На гайку еще наворачивать контргайку, резьбу портить не нужно.

Поначалу я же заранее купил гайку под ключ на 22. и даже где то нашел тонкий старый ключ на 22. И даже хотел приварить гайку к ключу, чтобы «создать» нужный мне шестигранник на 22.
Но в самый нужный момент (когда я приехал в гараж и забрался на эстакаду) и гайка и ключ куда то исчезли…
Пришлось искать им замену. Но как назло попадавшиеся гайки были или на 19 или на 24.
С трудом отыскал гайку с пластмассовым вкладышем (от жигулей осталась).
Вставлял её вкладышем внутрь (на фото наоборот), т.к. гнездо достаточно глубокое, и ключом просто не зацепиться. Ну и накидным ключом крутил.

Начал заворачивать до возникновения сколь нибудь значимого усилия, после чего отвернул градусов на 15-20. Естественно законтрил гайкой обратно.
В итоге вышло вот так.

Итог — Ничего не закусывает ни в одном из положений. Стуки отдающие в руль исчезли. На неровностях теперь молчаливая работа пружин и амортизаторов. Разве что мелочи в бардачке звякают, да игрушки лежащие в ручке задней двери.
П.С. выявил небольшой изгиб головки правого рычага подвески. Но шаровая не люфтит и не стучит. Вот думаю, стоит менять или пусть пока ездит…

Источник

Daewoo Matiz Белый Кролик › Бортжурнал › Замена втулки рулевой рейки

Внимание!
Это дополнение написано спустя полгода после написания данного поста. Переписывать пост заново я не стал, поскольку это был лишь эксперимент и гарантировать 100% результат я не мог. Чем этот эксперимент закончился можно узнать ТУТ. Подчеркну главное- снимать втулку так, как описано в этом посте НЕЛЬЗЯ! Убивается шток рулевой рейки. Этот варварский метод я вычитал на форуме матиз-клуба, о чем собственно, жалею.
В остальном- все правильно.

Долго ходить вокруг не стал — полез менять.

Старая втулка достается с помощью двух шурупов и ловкости рук.

Планка, показанная на фото не выдержала и согнулась, пришлось искать что то покрепче. Подошла дверная петля.

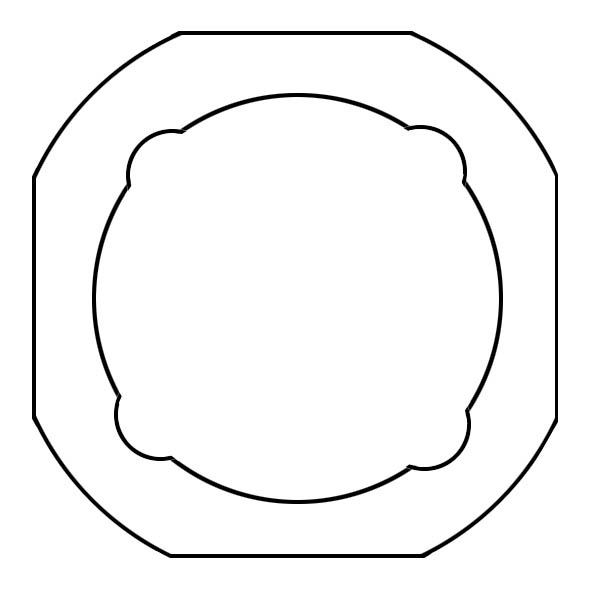

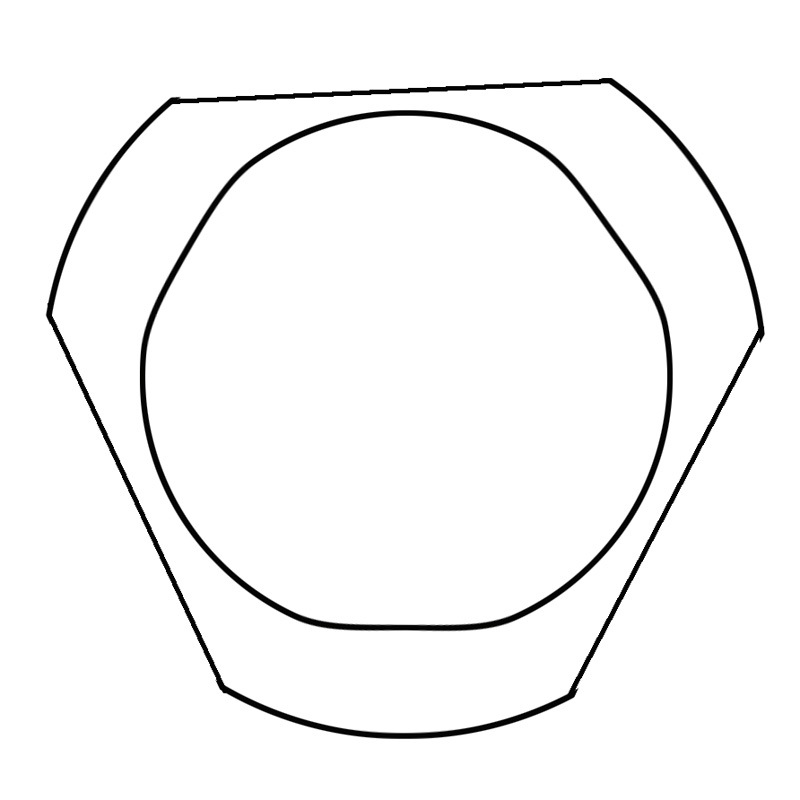

Кроме того внутри она тоже не идеально круглая, а с небольшими выступами на утолщениях. Таким образом втулка обжимает рейку не всей поверхностью, а только выступами, которые к тому же играют амортизирующую роль.

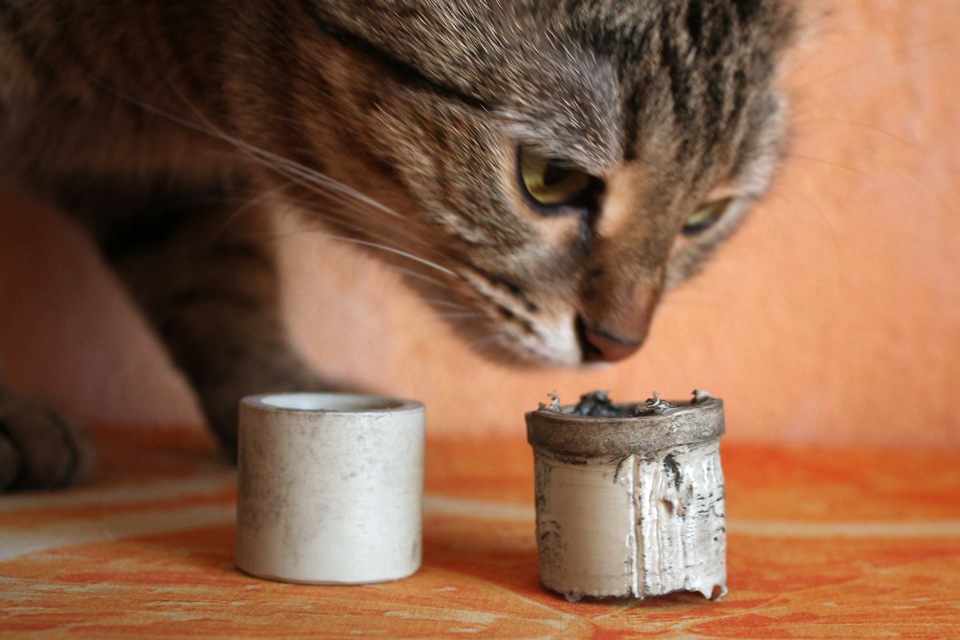

На следующий день был сделан мой вариант втулки. С помощью напильника и такой-то матери втулке был придан следующий профиль:

Продольные канавки внутри втулки я сделал для уменьшения площади контакта и по каким то непонятным мне соображениям. Так надо- сказал мне внутренний голос:) Фото готовой втулки не сделал, забыл флешку от фотика…
Пошел менять неудачный вариант втулки на новый.
Первой проблемой было вынуть старую. Забита она была от души и фокус с шурупами несколько раз срывался. Но упорство победило…

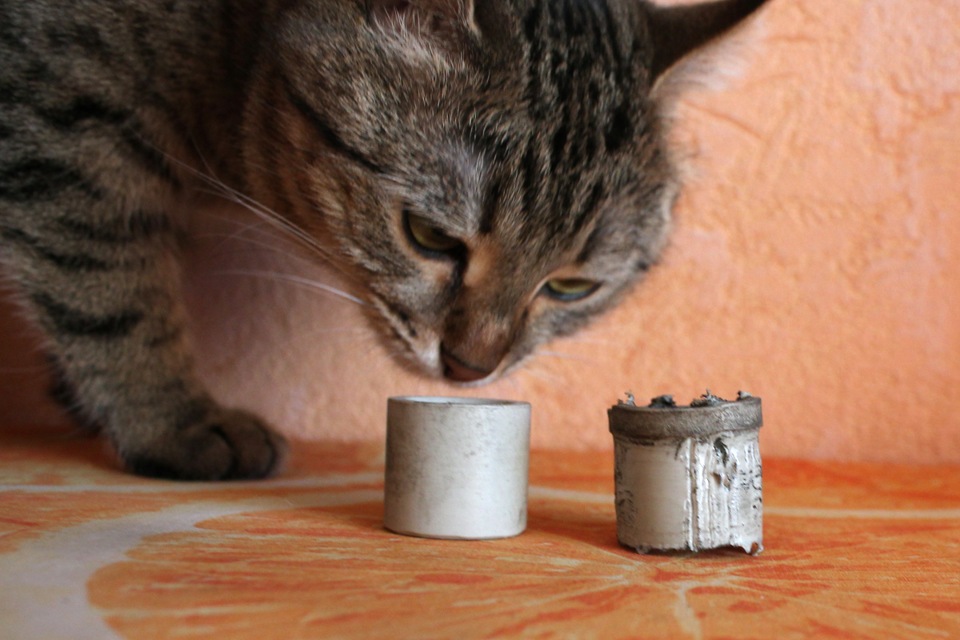

Новая втулка (проточеная) вошла на место плотно, без титанических усилий и заподлицо- до упора. Шток рейки ходит в ней легко, но без люфтов, щелчков- упруго, плотно- так, как надо. Руль после сборки стал вращаться чуть туже, чем раньше, но без закусывания. Люфт исчез почти совсем. Остался только небольшой конструктивный свободный ход (3-5 мм).В движении после поворота руль возвращается в исходное положение. Стук и грохот рейки ИСЧЕЗ СОВСЕМ.
Еще одно замечание. Грохот рейки очень похож на стуки в подвески. Поэтому когда есть подозрение на рулевые наконечники и рычаги подвески, рекомендую первым делом проверить именно эту втулку. Думаю, что в 80% это будет именно она. Так несколько месяцев назад я абсолютно бессмысленно поменял рулевые наконечники, которые оказались в идеальном состоянии. Пробег у моего моти 62000. Езжу я крайне неаккуратно, по ужасным дорогам, и до сих пор все шаровые соединения в подвеске- родные и НЕ люфтят! А весь стук который меня доставал последние полгода исходил от втулки рейки и суппортов тормозов.

Источник

Детали рулевого механизма Matiz

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Номер детали на чертеже:

КАРТЕР РУЛЕВОГО МЕХАНИЗМА С РЕЙКОЙ

Заводской номер: 521248 Количество на модель: 1

Номер детали на чертеже:

ПЫЛЬНИК С ХОМУТОМ

Заводской номер: 521254 Количество на модель: 1

Номер детали на чертеже:

ПЫЛЬНИК С ХОМУТОМ

Заводской номер: 521256 Количество на модель: 1

Номер детали на чертеже:

ТЯГА РУЛЕВОГО МЕХАНИЗМА

Заводской номер: 521255 Количество на модель: 1

Номер детали на чертеже:

ПОДУШКА РУЛЕВОГО МЕХАНИЗМА

Заводской номер: 96317834 Количество на модель: 1

Номер детали на чертеже:

ПОДУШКА РУЛЕВОГО МЕХАНИЗМА

Заводской номер: 96317833 Количество на модель: 1

Номер детали на чертеже:

КОРПУС ЧЕРВЯКА

Заводской номер: 96318835 Количество на модель: 1

Номер детали на чертеже:

ПРОКЛАДКА

Заводской номер: 96320611 Количество на модель: 1

Номер детали на чертеже:

ГАЙКА

Заводской номер: 520031 Количество на модель: 2

Номер детали на чертеже:

НАКОНЕЧНИК РУЛЕВОЙ

Заводской номер: 521136 Количество на модель: 2

На складах : Нет в наличии

На складах : Нет в наличии

Номер детали на чертеже:

Гайка замка и тяги трапеции

Заводской номер: 08314-41123-000 Количество на модель: 2

Номер детали на чертеже:

ГАЙКА ШЕСТИГРАННАЯ

Заводской номер: 94515075 Количество на модель: 2

Номер детали на чертеже:

Шплинт

Заводской номер: 04111-30206-000 Количество на модель: 2

Номер детали на чертеже:

ШТИФТ

Заводской номер: 94535757 Количество на модель: 2

Номер детали на чертеже:

ВТУЛКА

Заводской номер: 520253 Количество на модель: 1

Номер детали на чертеже:

ШЕСТЕРНЯ ЧЕРВЯЧНАЯ

Заводской номер: 520945 Количество на модель: 1

Номер детали на чертеже:

ПОДШИПНИК

Заводской номер: 520006 Количество на модель: 1

Номер детали на чертеже:

РЕЙКА РУЛЕВАЯ

Заводской номер: 520953 Количество на модель: 1

Мы открыты к сотрудничеству, принимаем заказы на любой объем продукции.

Полное или частичное использование любых материалов или их копирование разрешено только с письменного согласия администрации сайта.

Источник

Как снять рулевую рейку на дэу матиз?

Особенности ремонта рулевой рейки Daewoo Matiz

Рулевая рейка на автомобиле «Дэу Матиз» может быть как с ГУР, так и без него. Принцип работы механизмов немного отличается. Автомобили, в которых присутствует гидроусилитель руля, являются более практичными и легкими в управлении. Однако механическая рулевая рейка является предшественником ГУР, она использовалась в первых автомобилях, и используется некоторыми автомобильными фирмами до сегодняшнего дня.

Основные особенности конструкции рулевых реек Daewoo Matiz

Принцип работы механической рулевой рейки немного проще, чем рейки с ГУР. В первом механизме шестерня контактирует с зубчатой рейкой без сторонней помощи. Горизонтальный и вертикальный валы закреплены в опорах скольжения и качения. Такие механизмы зачастую применяются вместе с электромотором на рулевой колонке.

Важно! Если вы увидели капающую жидкость спереди автомобиля, то необходимо сразу обратиться в автомастерскую. Капающая жидкость означает, что механизм больше не имеет полного вакуума, и через дырочку в него может попадать пыль и грязь. В итоге это может привести к тому, что придется менять всю конструкцию тяги.

Электромотор сводит усилие водителей на поворотах к минимуму. На зубчатую передачу приходятся все ударные нагрузки. В прямом положении руля очень быстро изнашиваются зубья. Влага, которая попадает внутрь механизма, вызывает коррозию металлических деталей. Это приводит к частым поломкам такого механизма.

Рейка с ГУР на «Дэу Матиз» имеет немного другой принцип работы. Тут в рулевом механизме помещен вращательный клапан контроля. Он направляет гидравлическую жидкость по разным сторонам поршня зубчатой рейки. Гидравлическая жидкость под высоким давлением двигает рейку в разные стороны.

Линейная сила, которую создает поршень зубчатой рейки, передается через рулевые тяги и их наконечники на поворотные кулачки, они поворачивают колеса в разные стороны. Если гидроусилитель сломался, то приходится прикладывать большое усилие для поворота руля. В этом случае за зубья рейки цепляются зубья шестерни, заставляя рейку перемещаться.

Все вышесказанное в общих чертах описывает принцип действия разных рулевых колонок. И если вы не имеете опыта или специального образования, то ремонт рулевой колонки вашего «Дэу Матиз» лучше доверить мастеру.

Признаки неисправности

Любой водитель с опытом, в случае поломки редуктора, сразу заподозрит что-то неладное. Чтобы понять, что поломалась именно колонка, нужно знать ряд признаков неисправности этого механизма. И лучше всего ремонт рулевого «Дэу Матиз» доверить нашим специалистам в Санкт-Петербурге. Самостоятельный ремонт может привести к усугублению поломки.

Знаете ли вы?В начале 2016 года в России «Дэу Матиз» начали продавать под названием Ravon Matiz, но вскоре его продажи прекратились.

Основные признаки неисправности рулевой колонки:

При любом из вышеперечисленных признаков неисправности нужно немедленно обратиться в автомастерскую для ремонта рулевой рейки «Дэу Матиз» с ГУР или без него. В любом случае оставлять все на произвол судьбы нельзя, так как это может потянуть за собой печальные последствия.

Причины поломки

В нашей стране принято считать, что основной причиной быстрого износа рулевых колонок являются плохие дороги. Когда на скорости автомобиль попадает в яму, нагрузка от удара передается на переднюю ось. Регулярная нагрузка способна потихоньку разрушать такой механизм. При всем этом, каждый старается увернуться от ям, даже на больших скоростях. И когда на скорости 80-100 км/час руль поворачивается и машина попадает в яму, ущерб еще более серьезный. Сразу появляется риск повреждения целостности механизма гидроусилителя.

Одной из причин поломки редуктора является «зимний дрифт». При большом вывороте руля автомобиля на скорости 60-90 км/час механизм колонки испытывает сильные перегрузки. Чересчур высокое давление гидравлической жидкости способно нарушать правильность функционирования рейки.

Важно!После каждых 50-60 тыс. км вязкость гидравлической жидкости теряется, механизм начинает сам себя разбивать.

Также нужно помнить, что гидравлическую жидкость нужно регулярно менять. Если этого не делать, то риск преждевременного износа уплотнителей, штока, ползуна и т.д. возрастет в разы. Рулевая рейка «Дэу Матиз» без ГУР не нуждается в замене гидравлической жидкости. Но в этом случае нужно следить за износом подшипников, которые влияют на основную подвижность отдельных частей колонки.

Диагностика в автосервисе

Если вы заподозрили неисправность редуктора вашего автомобиля, советуем сразу обратиться в нашу автомастерскую для проведения полной диагностики и последующего ремонта.

Диагностика проходит в три этапа:

Первичный осмотр механизма проводится на автомобиле. Наш мастер проверяет колонку на люфты и на наличие гидравлической жидкости. Если жидкости мало, то существует риск повреждения системы.

Знаете ли вы?Экстерьер автомобиля «Матиз» первоначально разрабатывался для компании Fiat, но там его отклонили. После этого патент был выкуплен корейской компанией Daewoo Motors.

На втором этапе снятый механизм зажимается в тиски. Теперь мастер проверяет выработку червячной пары, яблок рулевых тяг, сальников, подшипников, пыльников и т.д.

Если на первых двух этапах причину поломки установить не удалось, то необходимо приступить к третьему этапу диагностики. Теперь мастер разберет рулевую колонку и осмотрит каждую деталь отдельно. И после этого сделает заключение о том, какая именно неисправность в конкретном случае. А потом можно будет провести ремонт рулевой рейки «Дэу Матиз» в нашем автосервисе по адекватной цене.

Как выполняется ремонт рулевой рейки

В нашей автомастерской в Санкт-Петербурге работают только самые квалифицированные специалисты. Мы устраним проблему с вашим редуктором в максимально быстрые сроки. Качество ремонта всегда на самом высоком уровне.

Поверхностный

Поверхностный ремонт рейки Матиз с ГУР включает в себя: смену гидравлической жидкости, поджатия гаек и болтов для устранения люфта руля и т.д. Много времени для проведения поверхностного ремонта не потребуется. В общей сложности все процедуры займут около часа.

Если вовремя обратится к нам в автомастерскую, то вам не потребуется покупать новый механизм, все может обойтись корректировкой старого. Наши мастера устранят мелкие неисправности и проведут смазку отдельных деталей, после чего ваш автомобиль станет полностью исправным.

Полный

Полный ремонт потребует снятия всего механизма с автомобиля. Мы не рекомендуем вам проводить полный ремонт колонки самостоятельно, если у вас нет опыта в этой сфере. Лучше всего отремонтировать рулевую рейку в нашей автомастерской в Санкт-Петербурге. Наши мастера позаботятся о вашем автомобиле.

Важно!Сальники устанавливаются специальным инструментом. Поэтому если такого у вас нет, то лучше доверить работу мастеру.

Для ремонта рулевого «Дэу Матиз» понадобятся специальные инструменты, которые в полном объеме есть в нашей мастерской. Для начала наши мастера снимут весь механизм, а потом зафиксируют его в тисках. Затем с пыльников рулевых тяг снимут жгуты. Далее отдадут шарниры и выкрутят тяги.

С распределителя снимают стопорное кольцо и удаляют пробку с золотника, после чего выкручивают гайку золотника. Далее откручивают регулировочную гайку прижима и извлекают пружину. Из полости вытягивают шток. Затем из корпуса рулевого редуктора выбивают распределитель и снимают с него сальники и подшипник. Скидывают стопор тыльника и извлекают тыльную опору, а затем достают шток. Специальным съемником извлекают левый сальник штока.

После того как весь механизм разобран, все детали очищают от пыли и грязи, смазывают специальной смазкой. Заменяют все пыльники и сальники. При необходимости заменяют подшипники. Если из строя вышел какой-то отдельный механизм редуктора, то его также заменяют новым.

Теперь весь механизм собирают обратно и проверяют на специальном стенде на работоспособность. Далее его устанавливают на ваш автомобиль, после чего вы можете спокойно ехать по своим делам. Рулевая рейка на «Матиз» доступна у нас по адекватным ценам. И мы даем гарантии на нашу работу.

Замена механизма

Мы также можем полностью заменить рулевую рейку на новую. Для этого нам не потребуется разбирать старый механизм, как описано пунктом выше. Мы просто снимаем старый редуктор и устанавливаем новый.

Знаете ли вы?Начиная с 1998 года, филиалы компании по производству «Дэу Матиз» были открыты на территории Румынии и Индии.

В случае если на вашем автомобиле установлена механическая рулевая рейка:

В случае если на вашем автомобиле редуктор с ГУР: сначала мы освободим трубки высокого давления, а потом сольем гидравлическую жидкость. Затем все так же, как описано выше. Купить рулевую рейку на «Матиз» вы можете прямо в нашем автосервисе, мы сразу установим ее на ваш автомобиль.

Если в вашем автомобиле возникли проблемы с редуктором, обращайтесь в нашу автомастерскую в Санкт-Петербурге, мы поможем вам отремонтировать механизм на высочайшем уровне.

Замена рулевой рейки Дэу Матиз

Ресурс рулевой рейки Дэу Матиз колеблется от 120 до 200 тысяч км. Это если рейка без гидроусилителя.

Рейка с ГУР требует к себе внимания чуть раньше, поскольку страдает протечками рабочей жидкости.

Всему есть свой предел, поэтому в один прекрасный день возникает необходимость замены рулевой рейки на Матизе.

Когда менять рулевую рейку на Матизе

Среди запчастей на Матиз пользуются хорошим спросом ремкомплекты для восстановления рулевых реек. В частности, это пыльники, уплотнители, втулки, замена которых не вызывает особых трудностей.

Однако по мере износа зубчатой рейки и шестерни, а также самого картера рулевого механизма иногда бывает дешевле заменить рейку новой, чем методично подбрасывать ей втулки и сальники.

Во-первых, это забирает лишнее время, во-вторых, с точки зрения экономии, покупка новой хорошей рейки из правильного каталога запчастей Дэу Матиз закроет вопрос с рулевым механизмом тысяч на 200 км пробега наперед.

Основная беда сухих рулевых реек в качестве пыльников и втулок.

Да, это расходные запчасти, но по мере износа их нужно менять на качественные, в противном случае зубчатая рейка быстро изнашивается, появляются люфты и стуки при проезде неровностей.

В рейках с гидроусилителем часто наблюдается течь рабочей жидкости.

Причем бессистемно — она может подтекать как через сальник рулевой тяги, так и через рулевую колонку, буквально заливая салон маслом.

Можно бороться с этим периодическими заменами сальников, однако при изношенной зубчатой рейке, шестерне и картере проще установить новый рулевой механизм в сборе.

Меняем рейку на Daewoo Matiz своими руками

Для замены старой рейки крайне желательно использовать либо подъемник, либо как минимум смотровую яму.

Проводить замену на домкратах с земли будет очень неудобно, поскольку большое количество работы придется выполнять из-под машины.

Кроме съемника для рулевых наконечников, никакого особенного инструмента нам не нужно. Будет достаточно стандартного набора головок и ключей. Если мы меняем рейку с гидроусилителем, возможно, понадобится накидной ключ с вырезами для штуцеров и емкость для слива жидкости ГУР.

Первым делом срываем колесные гайки, затем поднимаем передок на подъемнике или на домкратах, позаботившись об устойчивости автомобиля и своей безопасности.

Крайне рекомендуется обработать все резьбовые соединения проникающей смазкой вроде WD-40 — гайки рулевых наконечников, болты защиты картера и левого брызговика, болты крепления скоб рейки к кузову, резьбовые части рулевых тяг.

Снимаем колеса, выворачиваем руль вправо до упора и откручиваем гайку наконечника рулевой тяги.

После этого съемником или несколькими точными ударами небольшого молотка по поворотному кулаку выбиваем палец рулевой тяги из кулака.

Такую же операцию проводим с правой стороны, вывернув руль влево.

Спускаемся под автомобиль и снимаем защиту картера и металлические брызговики.

Откручиваем четыре болта скоб крепления рейки к кузову, не теряя резиновых прокладок.

Теперь идем в салон. Под педальным узлом находим нижний болт на кардане рулевой колонки, откручиваем его.

Верхний болт рулевой колонки просто расслабляем, но не выкручиваем полностью.

Подаем рейку влево и вниз, снимаем пластиковый кожух и резиновый пыльник со шлицевой части крепления колонки.

Подаем рейку максимально вправо.

Затем опускаем левую часть вниз и выводим ее из-под приемной трубы глушителя.

Старая рейка у нас в руках. Кладем старую и новую рейки рядом, новую рейку устанавливаем в крайнее правое положение, такое же как и на старой.

Наживляем новые гайки рулевого наконечника и сами наконечники. Затягивать намертво их не нужно, позже мы будем их регулировать.

Отмеряем расстояния от центра шаровых пальцев до любой удобной метки на картере старой рейки.

Такие же значения выставляем на новой рейке.

Можно устанавливать новое рулевое на автомобиль. Не забываем надеть пластиковый кожух и резиновый пыльник.

Заводим шлицевую часть в отверстие моторного щитка и устанавливаем резиновые прокладки под хомуты и сами хомуты.

Затягиваем болты хомутов по месту.

Возвращаемся в салон, не вращая руль, чтобы не сбить его положение, устанавливаем кардан на вал рулевой рейки.

Ставим на место наконечники рулевых тяг.

Места установки и гайки можно промазать консистентной водостойкой смазкой для облегчения демонтажа при будущих ремонтах.

Затягиваем гайки рулевых наконечников.

Для более плотной и надежной усадки конусных шаровых пальцев, подпираем снизу рулевые тяги либо домкратом, либо деревянными брусками соответствующей длины. Затягиваем гайки наконечников полностью.

Навешиваем колеса, ставим руль в нейтральное положение. Устанавливаем любую ровную металлическую или деревянную рейку параллельно колесу.

Также можно использовать жгут.

Регулируем наконечники так, чтобы плоскость колеса была параллельна плоскости контрольной рейки.

Зажимаем контргайки наконечников.

После замены рулевой рейки придется все равно делать схождение, поэтому точность здесь не так важна.

Замена рейки с гидроусилителем отличается только тем, что нам придется открутить все штуцера с рейки, попутно слив масло в емкость.

Штуцер откручивается либо рожковым ключом на 18, либо специальным накидным разрезным ключом такого же размера.

В остальном разницы при замене сухой рейки и рейки с ГУР нет.

После замены в обязательном порядке выставляем углы схождения колес на специализированном СТО.

Как подтянуть рулевую рейку на дэу нексия — Авто-ремонт

Полезные советы от автолюбителей Новая рулевая рейка Нексия с ГУР имеет приличную цену, поэтому автолюбители рекомендуют придерживаться некоторых советов, чтобы избежать поломки механизма.

Замена бинокля деу нексия

Далее смазывают зубья червяка и устанавливают в корпус рулевого редуктора. Нужно проверить целостность системы и наличие гидравлической жидкости.

Оригинальная рулевая рейка с доставкой по РФ. Оплата при получении.

Смотрим в колёсную арку и видим отверстие, через которое можно добраться до регулировочной пары рейки.

Я забил бы на симптомы, но есть но дай Бог рейка дэу нексия появится резина с профилем 40 а это уже не зимка с профилем 60 и каждый камушек будет серьезно отдавать на ходовку потому я и решил сделать диагностику рейки так как с последних доработок прошло км. Рейка дэу нексия этот монстр который радовал меня два месяца, увы весенняя страда лишила меня этого чуда, грёбанные трактористы, теперь ещё и аккумулятор надо покупать!

А вот и та самая хрень с двумя дырами: Блин руки все в мазуте как и телефон: По названию мои подписчики уже знают что да как и о чем речь, для остальных это тема о том когда удары по ходовой не гасятся и отдают на руль, хотя казалось бы все в норме и шаровые и наконечники и всё остальное хотя это встречается и у новых машин БЕЗ ГУРа обязательно это учтите, так как у меня его нет и я не знаю как это может отражаться на машины с этим механизмом.

Пробег бьет руль не постоянно а через раз иногда ощущение что кажется и это норма, но из опыта я знаю на сколько ходовая у нексии мягкая и гасит неровности наших айс дорог и никаких посторонних отзвуков у неё нет.

Я забил бы на симптомы, но есть но дай Бог скоро появится резина с профилем 40 а это уже не зимка с профилем 60 и каждый камушек будет серьезно отдавать на ходовку потому я и решил сделать диагностику рейки так как с последних доработок прошло км.

Чтоб не ждать взрыва мозга и лишний раз не царапать диски при снятии и установки я приступил к съёму рулевой рейки и её колхозного ремонта.

Надеюсь будет понятен процесс фото тоже будет. Для того чтобы ее открутить понадобится трежетка и удлененая головка на 12 С начала откручиваем с левой стороны, верхний болт крепления рейки к кузову и нижнию гайку крепления.

Потом откручиваем болт крепления вала рейки в салоне под рулевой калонкой. Болт самый дальний под крестовиной ближе к полу, выкручивать надо полность иначе вал не выйдет на нем сделан паз.

Восстановление рулевой рейки

В этом случае для регулировки мы будем снимать вакуумный усилитель тормозов. Со снятым вакуумным усилителем тормозов открывается доступ к рейку сверху. Если его снять, то мы сможем более точно отрегулировать зазор между рейкой и плунжером.

Первичный осмотр работоспособности механизма на автомобиле. Диагностика после снятия механизма, проверка люфта, целостности сальников, втулок и подшипников. Детальный осмотр всех комплектующих рулевого редуктора. На первом этапе мы должны убедиться, какой именно механизм дал сбой. Нет ли поломки во вспомогательных механизмах.

Нужно проверить целостность системы и наличие гидравлической жидкости. Также проверяем люфты на втулках. Зимой перед началом езды нужно несколько раз покрутить рулем в разные стороны, так уменьшается риск поломки рулевого механизма.

На втором этапе весь механизм нужно зажать в тиски.

Далее проверить выработку по зубьям в червячной паре. Обязательно стоит убедиться, что на яблоках рулевых тяг не появилась ржавчина. Все это делается для того, чтобы понять, нужна ли полная замена рейки или только часть ее механизма.

На третьем этапе каждый элемент механизма проверяется отдельно. После детальной проверки делается заключение о возможных неисправностях в механизме.

Регулировка рулевой рейки Если люфт не сильный, то, возможно, ремонт рейки на вашем Дэу Нексия и не понадобится.

Устранить люфт можно первой подтяжкой редуктора.

Но стоит отметить, что люфт не обязательно должен бесследно исчезнуть. Дело в том, что без вскрытия мы не можем узнать степень износа шестерен, зубьев торсиона и т.

Первый патент на ГУР был выдан в Великобритании в году. Его законным владельцем стал Фредерик Ланчестер.

Регулировка рулевой рейки

Для проведения данной манипуляции вам понадобится гаражная яма, а если ее нет, тогда воспользуйтесь домкратом. Перед тем, как привести в действие домкрат, колеса машины нужно выставить в прямом положении.

Рулевая рейка ВАЗ-2114. Как снять, подтянуть или отрегулировать рулевую рейку на ВАЗ-2114 | Всё о авто-мото-вело технике

Как известно, производительность любого транспортного средства зависит от исправности каждой составляющей его детали. Если один элемент будет неисправен, вскоре по цепной реакции не будет функционировать следующий, и так до того момента, пока не будет устранена поломка.

Если вовремя не решить проблему, это не только повлечет за собой дополнительные расходы на запчасти, но и значительно повлияет на безопасность движения, от которого зависит ваша жизнь и здоровье. Поэтому не стоит пренебрегать заменой деталей, особенно если это рулевая рейка.

ВАЗ-2114 не исключение: запчасти здесь выходят из строя точно так же, как и на любом другом авто.

Как происходит демонтаж данного элемента и как произвести его регулировку? Ответы на все эти вопросы рассмотрим в нашей сегодняшней статье.

ЭТО ИНТЕРЕСНО: Замена передних стоек на дэу нексия

Инструменты

Вообще, на автомобиле ВАЗ-2114 ремонт рулевой рейки – не столь сложное занятие, однако одним набором ключей здесь не обойтись. Для успешного демонтажа нам потребуется специальный съемник рулевых тяг, шестигранник на 17, зубило, комплект рожковых и накидных ключей, а также смазка «Литол» и WD-40.

Последним средством необходимо обработать поверхность рейки примерно за день до предполагаемых работ – это обеспечит быстрое и удобное снятие всех крепежных элементов. А наносить WD-40 необходимо на следующие детали: 4 гайки крепления устройства, механизм затяжки упора и резьба наконечников.

Спустя пару часов нужно пройтись повторно по всем этим элементам.

Рулевая рейка ВАЗ-2114 SS20: как правильно произвести демонтаж?

Для начала необходимо поставить автомобиль на ручной тормоз и для безопасности подложить под задние колеса какой-нибудь упор. Далее блокируется руль и обесточивается бортовая сеть машины (снимается минусовая клемма с аккумулятора).

После этого при помощи домкрата приподнимается передняя часть автомобиля, снимаются колеса. Далее выкручиваются гайки с наконечников и вытаскиваются «пальцы» из рычагов стоек. Для этого нужно иметь съемник – с помощью него винт закручивается до упора. Далее биением молотка по рычагу вынимаются упомянутые ранее элементы. Сам винт съемника придерживаем ключом.

Затем откручиваются гайки хомутов (те, которые предварительно были обработаны WD-40). Далее вывинчивается болт внутри салона на рулевом валу. Саму рейку необходимо слегка потянуть на себя колебательными движениями. В результате хвостик шестерни отсоединится от вала. Как только это произошло, вытаскиваем устройство через дыру вправо.

Работы по ремонту самой рейки

Пока автомобиль остается в разобранном состоянии, производим работы над самой деталью. Сначала рейка зажимается в тиски и тщательно зачищается при помощи металлической щетки.

Далее ее поверхность обрабатывается сильнодействующим растворителем «Уайт-спирит» и протирается куском ветоши. После этого откручиваются так называемые болты усов.

В это время рекомендуется проверить сайлентблоки – если наблюдается люфт или их состояние весьма неудовлетворительное (присутствуют микротрещины), меняем детали на новые.

При помощи зубила отгибается пластинка, выкручиваются болты и вынимаются «усы». С конца детали стягиваются затычки, чехол и извлекаются с вала резинки. Все, кроме чехла, подвергается тщательной обмывке с последующей сушкой (только не под солнечными лучами). При помощи минусовой отвертки извлекается стопорная шайба подшипника. Гайка откручивается тем же самым ключом.

Замена рулевой рейки ВАЗ-2114: основные моменты

Под шлицевой вал подкладывается кусок резины, затем устройство хорошо затягивается в тисках. Чтобы добиться выхода подшипников, можно воспользоваться молотком, однако не стоит испытывать детали на прочность. Без фанатизма. После все составляющие промываются в уайт-спирите. Чтобы добиться наилучшего результата, можно воспользоваться не тряпкой, а кисточкой. Если наблюдается неисправная работа подшипника, меняем его на новый (извлекается при помощи съемника).

Разбираем элементы

Из корпуса также вытаскивается зубчатая рейка. Ее тоже необходимо обработать уайт-спиритом. После того как поверхность просохнет, заново покрываем деталь смазкой. Через прорезь в корпусе вытаскивается пластиковая вставка и выкручивается зажимная гайка. Обычно она очень туго поддается, но это не страшно – в ремкомплекте присутствует новая такая запчасть.

ЭТО ИНТЕРЕСНО: Ваз 2114 замена радиатора печки

Вытаскиваем упор, меняем уплотнительное кольцо и смотрим на «усы» рейки. В идеале наконечники должны быть в хорошем состоянии, без люфтов. «Пальцы» должны двигаться с нормальным усилием. То же самое касается чехлов – на них не должно быть каких-либо дефектов. Если одна из перечисленных деталей (или несколько) не соответствует этим параметрам, спасет ситуацию только замена.

В ходе выполнения подобных работ специалисты рекомендуют обработать резьбу «Мовилем» с целью защиты от ржавчин.

Шарниры и прочие элементы

Теперь шарниры. С ними обращаемся, как и с предыдущими деталями, и если что-то работает не так, меняем их в полном комплекте. В корпус выступами в отверстия устанавливается новая втулка. Резинки при этом отрезаются. Рейка вставляется со стороны шестеренки. Приблизительная дистанция от корпуса до торца устройства – 2.8 сантиметра. Помните, что рулевая рейка ВАЗ-2114 не должна выступать наружу.

Заключительные этапы

Далее до упора запрессовываются шестерня и подшипник (вал с корпусом зажимается в тисках). После этого вставляется упор, пружина и гайка. Дырка в последней закрывается пластилином. Резиновое кольцо из ремкомплекта устанавливается со стороны вала и закручивается еще одной гайкой. Затем надеваются крышка и контршайба.

После устанавливаются «усы» рейки. С хорошим усилием затягивается и подгибается стопорная пластина. Далее устанавливаются резиновые заглушки. Сюда должна упираться левая часть чехла.

Все, наш комплект находится в сборе. Теперь рулевая рейка (ВАЗ-2114 скоро будет готов к эксплуатации) устанавливается обратно в автомобиль. Монтируется деталь на штатное место, при этом вал должен попасть в кузовное отверстие. Затем надеваются хомуты и наживляются гайки с шайбами.

Муфта

Теперь самый сложный и трудоемкий момент. Со стороны салона совмещаются концы рулевого вала с валом шестерни. Лучше всего делать это вдвоем, так как в одиночку на подобное мероприятие вы потратите очень много времени. Не забывайте и о специальной лыске вала – на нее должен «залезть» болт муфты.

Последняя насаждается при помощи молотка (удары наносятся плавно и очень аккуратно). Определить правильность порядка выполнения работ очень просто – для этого подключается снятая клемма АКБ и нажимается клаксон. Если элемент не подает звука, значит, нужная нам деталь насажена не полностью. В таком случае продолжаем постукивать по ней молотком.

Как далее устанавливается рулевая рейка (ВАЗ-2114)? В «ушки» муфты вставляется болт и туго зажимается рожковым ключом. На хомутах запчасти затягиваются самоконтрящиеся гайки, а шпильки обрабатываются «Мовилем». Теперь дело осталось за малым – необходимо соединить с наконечниками рычажки стоек и закрутить все крепежные элементы.

Все, замена рулевой рейки ВАЗ-2114 успешно окончена. Осталось надеть минусовую клемму, прикрутить колеса, проверить тормоза и сделать развал-схождение. Как правило, на демонтаж и установку данной детали уходит до 3-4 часов свободного времени. Да, приходится повозиться. Зато после этого стук рулевой рейки ВАЗ-2114 вас точно не будет беспокоить.

По пробегу это примерно 100-150 тысяч километров.

Итак, мы выяснили, как можно подтянуть рулевую рейку ВАЗ-2114 своими руками. Успехов!

Источник
