Волго форсунки на ниву 21214

форсунки

Тема статьи – сливная и бессливная рампа, двухфакельная форсунка и регулятор давления топлива. Чуточку теории по форсункам нивы, или почему нива не едет даже на свои «80 сил». Данную мощность взял в кавычки, по причине того, что двигатели с прошивками евро-2, евро-3 еще близки к этим данным. А то, что сейчас выходит с завода с прошивками евро-4 и электронной педалью даже близко не подходит к данной цифре. Пожалуй, данную статью стоит разбить на две части.

1. Форсы для рампы со сливом (обраткой) и регулятором давления топлива (в дальнейшем РДТ).
2. Двухфакельные форсунки для рампы без слива.
У каждой форсунки есть характеристика, которая называется статическая производительность. Измеряется эта величина при полностью открытой форсунке в г/мин или в см3/мин при определенном давлении. В паутине присутствует очень много диссертаций и формул на предмет расчета нужных форсов, под двигатель. Однако мне всегда нравились короткие формулы эмпирического типа для расчетов, чтобы понять «растет или не растет». А более точно уже можно потом и по специальным программам посчитать. В частности для нас очень будет интересна формула, подбора форсунки по мощности двигателя. Считается она следующим образом.
Статическая производительность/5,25. Конечно коэффиент в знаменателе более сложный, но для черновых расчетов подойдет. Теперь берем 502 форсы, которые стоят на сливной рампе. Данные форсы по Бошевским таблицам имеют статическую производительность 132 кубика.

132/5,253571=25 л.с.
Это мощность которую можно снять с одного цилиндра применяя данную форсунку, при загрузке в 90-95% и давлении в рампе 3атмосферы. Для 4 цилиндров: 25*4=100 л.с. Если заменить РДТ и поднять давление в магистрали до 3.8 атмосфер, то показание увеличивается на 12%. 100*1,12=112 л.с. Таким образом, мы видим что реально форсы работают на своем пределе. То есть, если мы дадим движку больше воздуха, путем большого дросселя или распиленных каналов, то большей мощности мы не получим, пока не поменяем форсунки на более производительные. Риторический вопрос: а почему на нашей машине именно так. Потому что вся электроника и топливная аппаратура в частности, взята с «двенашки», где двигатель имеет объем 1.5 литра и данных форсунок хватает с запасом. Теперь конкретика.

Сливная рампа (старого образца).

Самый простой и практичный вариант. Замена регулятора давления топлива. Заводской регулятор держит давление в 3 атмосферы. Можно поставить другой РДТ и поднять давление в рампе до 3,8 атмосферы. Оно будет такое же, как в топливной магистрали нового образца. По форсункам можно остановиться на «волговских» форсах. Пробегаем по формулам изложенным ранее. Статическая производительность форсунок 220 кубиков, делим на коэффициент и получаем 42 л.с. На 4 цилиндра получаем около 160 л.с. Данный запас уже позволяет дальше работать с двигателем по «воздуху».

Двухфакельная форсунка

Теперь рассмотрим бессливную рампу, условно называемую – рампа нового образца. Форсунки которые ставятся с завода имеют номера 0280158022 и 028158017. Конструктора не особо себя утруждали выбором…..и поэтому поставили «приоровские» форсы. Статическая производительность, все те же 132 кубика. Дополнительная «радость» состоит в том, что РДТ «спрятан» в баке, видимо для удобства ремонта, и поиграть с ним нет никакой возможности. Единственный вариант на сегодняшний день это установка сименсовских 735 форсунок, так называемых «двухфакельных». Они имеют специфическую конфигурацию сопел и брызгают не на тарелку клапана, а по ее сторонам, когда клапан открыт. Реальный эффект получается достаточно заметный.

синяя 735 форсунка розовая 735 форсунка

Замечание от 2016 г. В очень многих обращениях есть вопрос: у вас на фото розовые, толстые форсунки, а нам везде предлагают синие тонкие. Действительно сложилась интересная ситуация две разные детали с одинаковыми номерами. Это прекрасно видно на двух фото. Может у завода фантазии не хватило, может быть, кто-то хотел сделать «клон», точно не скажу. Характеристики у данных форсов, с точностью до второго знака одинаковые. Единственное что мне удалось узнать у одного из инженеров, занимающихся разработками в области ЭБУ, то что в «розовых» вроде бы есть немецкие компоненты или что то делается по лицензии. А синие, это чисто русский вариант. Вообщем, точной информацией никто не располагает. Я пробовал ставить оба варианта, разницы работы между ними я не обнаружил. Розовые форсунки при закупке их у производителя, примерно на 10% дороже, нежели синие. Вот и вся разница. На диагностических форумах, никто ничего вразумительного сказать не может. Заказы комплектую, в зависимости от того, что есть по хорошей цене у проверенных поставщиков. Если кто то из диагностов, поделиться со мной проверенной информацией, с удовольствием выдам ее на сайте.

Установка

Источник

Chevrolet Niva Шнива на Январе › Бортжурнал › Волга-форсунки на Шниву

Для замены форсунок на более производительные у меня появились определенные причины.

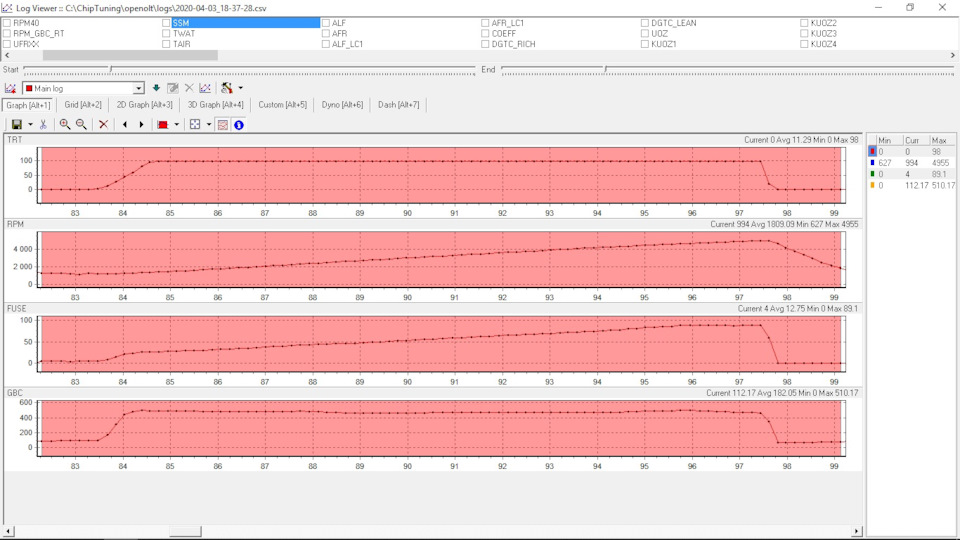

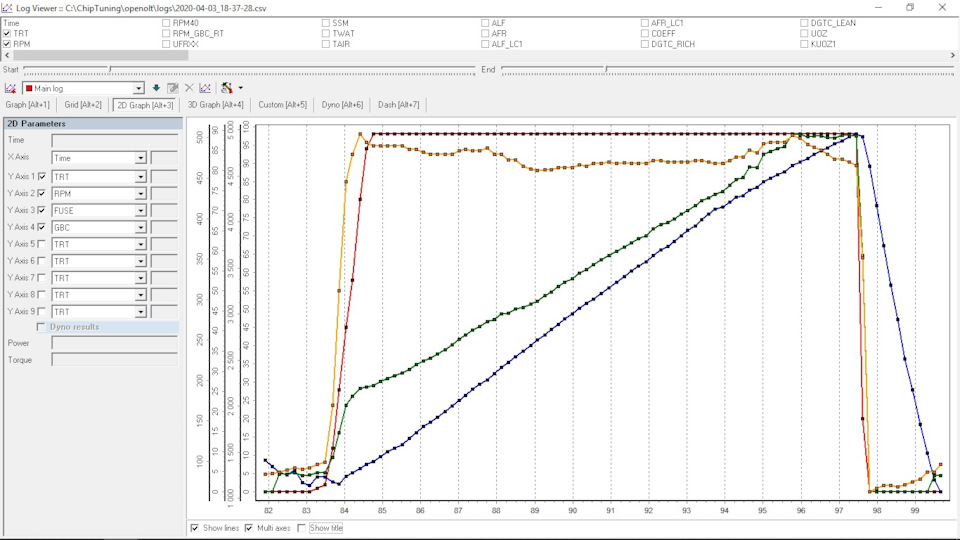

1. При настройке нового двигателя, объемом 1,9л, по логам было определено, что загрузка штатных форсунок (Siemens VAZ6393, производительность 120см3/мин) составляет около 90 процентов на оборотах меньше 5000об/мин, что не есть хорошо. На оборотах выше 5000об/мин загрузка, скорее всего, будет еще больше. А запас по форсункам должен быть. Да и дальнейший тюнинг мотора будет упираться в производительность штатных форсунок.

2. Неисправность. А именно, очень плохой пуск на горячий двигатель. Холодный двигатель отлично запускался. В дальнейшем замечаний по его работе не было. Но после остановки горячего двигателя и стоянки в течении 5-10 минут двигатель не запускался или запускался очень плохо. Но стоит ему немного остыть, как он снова отлично запускался. Подозрения пали на негерметичность форсунки. Причем когда я снимал рампу с форсунками для проверки, то течи на холодный двигатель обнаружено не было. Предполагаю, что форсунка подтекает только на горячую.

Для замены выбрал самые распространенные и самые доступные форсунки Bosch 0280158107 (производительность 192см3/мин), устанавливаемые на Газели и УАЗы.

Так как размеры форсунок нигде найти не смог, были сомнения, что 107-е форсунки длиннее и не встанут взамен штатных.

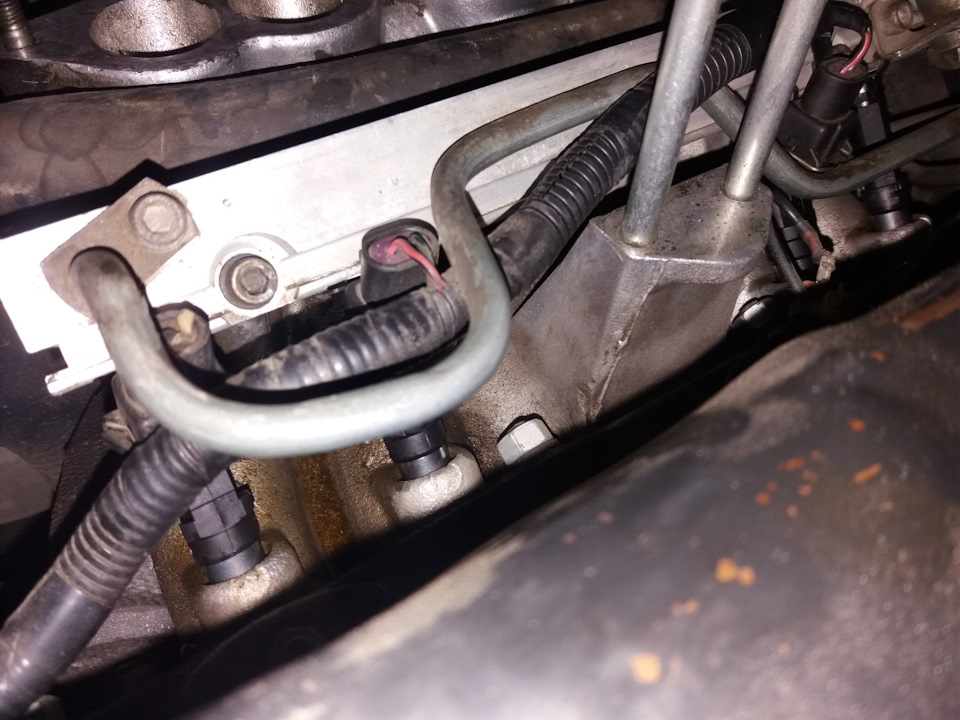

Но хоть они и длиннее на 3мм, все встало без каких-либо переделок.

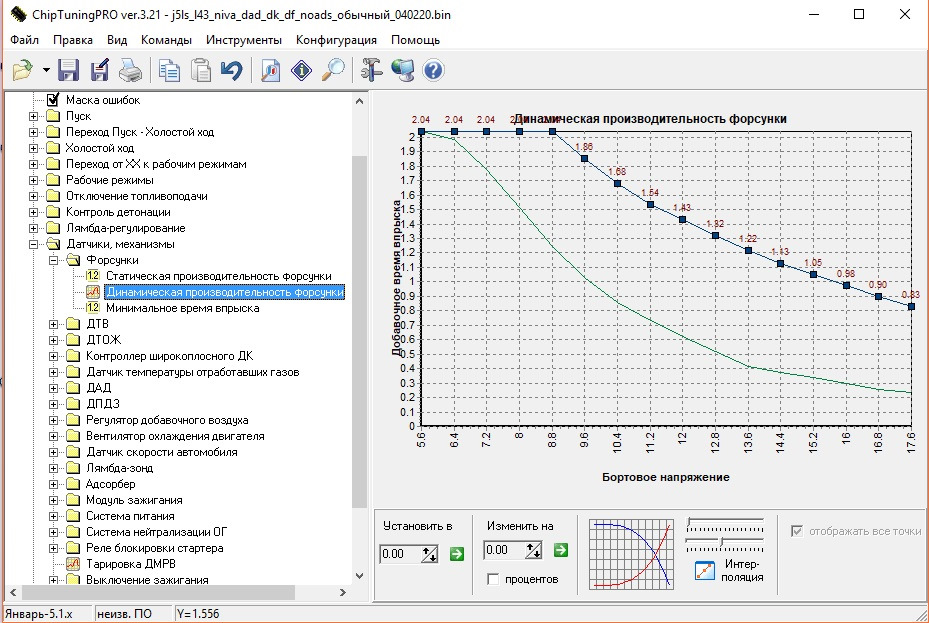

После установки новых форсунок необходимо поправить в прошивке статическую и динамическую производительность форсунок (данные взяты с профильных форумов).

Первый запуск прошел успешно. Двигатель несколько раз прогревал до рабочей температуры и после паузы в 5-10 минут успешно запускал. Никаких изменений в работе двигателя не заметил.
Похоже мои предположения по негерметичности штатных форсунок на горячий двигатель были верны.
Теперь двигатель ждет окончательную настройку, но уже с новыми форсунками.

Источник

Волговские форсунки на ниву

Тема статьи — сливная и бессливная рампа, двухфакельная форсунка и регулятор давления топлива. Чуточку теории по форсункам нивы, или почему нива не едет даже на свои «80 сил». Данную мощность взял в кавычки, по причине того, что двигатели с прошивками евро-2, евро-3 еще близки к этим данным. А то, что сейчас выходит с завода с прошивками евро-4 и электронной педалью даже близко не подходит к данной цифре. Пожалуй, данную статью стоит разбить на две части.

1. Форсы для рампы со сливом (обраткой) и регулятором давления топлива (в дальнейшем РДТ).
2. Двухфакельные форсунки для рампы без слива.
У каждой форсунки есть характеристика, которая называется статическая производительность. Измеряется эта величина при полностью открытой форсунке в г/мин или в см3/мин при определенном давлении. В паутине присутствует очень много диссертаций и формул на предмет расчета нужных форсов, под двигатель. Однако мне всегда нравились короткие формулы эмпирического типа для расчетов, чтобы понять «растет или не растет». А более точно уже можно потом и по специальным программам посчитать. В частности для нас очень будет интересна формула, подбора форсунки по мощности двигателя. Считается она следующим образом.
Статическая производительность/5,25. Конечно коэффиент в знаменателе более сложный, но для черновых расчетов подойдет. Теперь берем 502 форсы, которые стоят на сливной рампе. Данные форсы по Бошевским таблицам имеют статическую производительность 132 кубика.

132/5,253571=25 л.с.
Это мощность которую можно снять с одного цилиндра применяя данную форсунку, при загрузке в 90-95% и давлении в рампе 3атмосферы. Для 4 цилиндров: 25*4=100 л.с. Если заменить РДТ и поднять давление в магистрали до 3.8 атмосфер, то показание увеличивается на 12%. 100*1,12=112 л.с. Таким образом, мы видим что реально форсы работают на своем пределе. То есть, если мы дадим движку больше воздуха, путем большого дросселя или распиленных каналов, то большей мощности мы не получим, пока не поменяем форсунки на более производительные. Риторический вопрос: а почему на нашей машине именно так. Потому что вся электроника и топливная аппаратура в частности, взята с «двенашки», где двигатель имеет объем 1.5 литра и данных форсунок хватает с запасом. Теперь конкретика.

Сливная рампа (старого образца).

Самый простой и практичный вариант. Замена регулятора давления топлива. Заводской регулятор держит давление в 3 атмосферы. Можно поставить другой РДТ и поднять давление в рампе до 3,8 атмосферы. Оно будет такое же, как в топливной магистрали нового образца. По форсункам можно остановиться на «волговских» форсах. Пробегаем по формулам изложенным ранее. Статическая производительность форсунок 220 кубиков, делим на коэффициент и получаем 42 л.с. На 4 цилиндра получаем около 160 л.с. Данный запас уже позволяет дальше работать с двигателем по «воздуху».

Двухфакельная форсунка

Теперь рассмотрим бессливную рампу, условно называемую — рампа нового образца. Форсунки которые ставятся с завода имеют номера 0280158022 и 028158017. Конструктора не особо себя утруждали выбором…..и поэтому поставили «приоровские» форсы. Статическая производительность, все те же 132 кубика. Дополнительная «радость» состоит в том, что РДТ «спрятан» в баке, видимо для удобства ремонта, и поиграть с ним нет никакой возможности. Единственный вариант на сегодняшний день это установка сименсовских 735 форсунок, так называемых «двухфакельных». Они имеют специфическую конфигурацию сопел и брызгают не на тарелку клапана, а по ее сторонам, когда клапан открыт. Реальный эффект получается достаточно заметный.

синяя 735 форсунка розовая 735 форсунка

Замечание от 2016 г. В очень многих обращениях есть вопрос: у вас на фото розовые, толстые форсунки, а нам везде предлагают синие тонкие. Действительно сложилась интересная ситуация две разные детали с одинаковыми номерами. Это прекрасно видно на двух фото. Может у завода фантазии не хватило, может быть, кто-то хотел сделать «клон», точно не скажу. Характеристики у данных форсов, с точностью до второго знака одинаковые. Единственное что мне удалось узнать у одного из инженеров, занимающихся разработками в области ЭБУ, то что в «розовых» вроде бы есть немецкие компоненты или что то делается по лицензии. А синие, это чисто русский вариант. Вообщем, точной информацией никто не располагает. Я пробовал ставить оба варианта, разницы работы между ними я не обнаружил. Розовые форсунки при закупке их у производителя, примерно на 10% дороже, нежели синие. Вот и вся разница. На диагностических форумах, никто ничего вразумительного сказать не может. Заказы комплектую, в зависимости от того, что есть по хорошей цене у проверенных поставщиков. Если кто то из диагностов, поделиться со мной проверенной информацией, с удовольствием выдам ее на сайте.

Установка

Дроссельная заслонка 56 мм на Лада 4х4, Шевроле Нива (прокладка в подарок)

со скидкой 19 %

Фильтр вентиляции картерных (на сапун) газов prosport на ВАЗ

со скидкой 19 %

Дроссельная заслонка 56 мм на ВАЗ 2108-2115, 2110-2112, Лада Приора, Калина, Гранта (прокладка в подарок)

со скидкой 19 %

Фильтр нулевого сопротивления в штатный корпус

со скидкой 19 %

Передние тормозные диски alnas sport euro 2112 (r14, насечки, перфорация, вентилируемые)

со скидкой 12 %

Ресивер stinger 3,3 л под рампу старого образца на ВАЗ 2108-21099, 2113-2115, Лада Калина 8 кл

со скидкой 9 %

Комплект крепления воздушного фильтра нулевого сопротивления для ВАЗ

со скидкой 17 %

Жгут проводов форсунок 11186-3724036 для Лада Калина

со скидкой 19 %

Универсальное реле защиты ламп для автомобилей ВАЗ

со скидкой 19 %

Оплачивайте товары банковской картой, с помощью QIWI, Яндекс.Деньги или WebMoney и экономьте на покупке от 4%, избегая почтовые и банковские комиссии

Этот товар выбрали 29 покупателей

Данные форсунки применяются на автомобилях ВАЗ (Лада) с атмосферным или компрессорным (до 0,5 бар) двигателем мощностью до 160л.с.

Производительность оригинальных форсунок – 137 см 3 /мин.

Производительность форсунок BOSCH 107 – 192 см 3 /мин.

Устанавливаются на место штатных без переделок.

ВНИМАНИЕ! После установки данных форсунок необходима прошивка блока управления двигателем!

Вес, кг: 0.1 Размеры, см: 10 х 8 х 4 Объем, м3: 0.00032

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

Отправка по всей России. Срок доставки – от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

Отправка по всей России. Срок доставки – от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

Отправка по всей России. Срок доставки – от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки – от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

Время забора должно совпадать с режимом работы магазина.

ВАЗ-2121, 21213-15, 2129-31 – это знаменитое семейство внедорожников, завоевавшее громадную популярность с первого дня появления серийного образца в 1977 году. ВАЗ-2121 «Нива» представляет собой базовую модель, в основу которой положен несущий трехдверный кузов-универсал и трансмиссия с постоянным полным приводом.

За время выпуска данного автомобиля было спроектировано и изготовлено множество различных модификаций, касающихся конструкции кузова, внешнего вида, применяемого двигателя и многих других элементов машины. Например, ВАЗ-21213 «Тайга» – это переработанный рестайлинговый вариант базового автомобиля, ВАЗ-21214 – модель с отечественным двигателем 1,7 литра, а на ВАЗ-21215 устанавливался французский мотор Пежо XUD 9SD. Отдельное место занимают экземпляры, переделанные под коммерческое использование. В частности, ВАЗ-2129 «Утилитер» – это удлиненная на 500 мм модель с двумя передними сиденьями и грузовым кузовом, а ВАЗ-2131 – удлиненный пятидверный универсал.

Из-за огромного числа модификаций сложно говорить о конкретной группе запасных частей, пользующихся наибольшим спросом. Однако надо заметить, что на протяжении уже многих лет устойчивый интерес проявляется к деталям классического базового варианта «Нивы».

Источник

Какие форсунки лучше поставить на ваз 21214

Тема статьи — сливная и бессливная рампа, двухфакельная форсунка и регулятор давления топлива. Чуточку теории по форсункам нивы, или почему нива не едет даже на свои «80 сил». Данную мощность взял в кавычки, по причине того, что двигатели с прошивками евро-2, евро-3 еще близки к этим данным. А то, что сейчас выходит с завода с прошивками евро-4 и электронной педалью даже близко не подходит к данной цифре. Пожалуй, данную статью стоит разбить на две части.

1. Форсы для рампы со сливом (обраткой) и регулятором давления топлива (в дальнейшем РДТ).
2. Двухфакельные форсунки для рампы без слива.
У каждой форсунки есть характеристика, которая называется статическая производительность. Измеряется эта величина при полностью открытой форсунке в г/мин или в см3/мин при определенном давлении. В паутине присутствует очень много диссертаций и формул на предмет расчета нужных форсов, под двигатель. Однако мне всегда нравились короткие формулы эмпирического типа для расчетов, чтобы понять «растет или не растет». А более точно уже можно потом и по специальным программам посчитать. В частности для нас очень будет интересна формула, подбора форсунки по мощности двигателя. Считается она следующим образом.
Статическая производительность/5,25. Конечно коэффиент в знаменателе более сложный, но для черновых расчетов подойдет. Теперь берем 502 форсы, которые стоят на сливной рампе. Данные форсы по Бошевским таблицам имеют статическую производительность 132 кубика.

132/5,253571=25 л.с.
Это мощность которую можно снять с одного цилиндра применяя данную форсунку, при загрузке в 90-95% и давлении в рампе 3атмосферы. Для 4 цилиндров: 25*4=100 л.с. Если заменить РДТ и поднять давление в магистрали до 3.8 атмосфер, то показание увеличивается на 12%. 100*1,12=112 л.с. Таким образом, мы видим что реально форсы работают на своем пределе. То есть, если мы дадим движку больше воздуха, путем большого дросселя или распиленных каналов, то большей мощности мы не получим, пока не поменяем форсунки на более производительные. Риторический вопрос: а почему на нашей машине именно так. Потому что вся электроника и топливная аппаратура в частности, взята с «двенашки», где двигатель имеет объем 1.5 литра и данных форсунок хватает с запасом. Теперь конкретика.

Сливная рампа (старого образца).

Самый простой и практичный вариант. Замена регулятора давления топлива. Заводской регулятор держит давление в 3 атмосферы. Можно поставить другой РДТ и поднять давление в рампе до 3,8 атмосферы. Оно будет такое же, как в топливной магистрали нового образца. По форсункам можно остановиться на «волговских» форсах. Пробегаем по формулам изложенным ранее. Статическая производительность форсунок 220 кубиков, делим на коэффициент и получаем 42 л.с. На 4 цилиндра получаем около 160 л.с. Данный запас уже позволяет дальше работать с двигателем по «воздуху».

Двухфакельная форсунка

Теперь рассмотрим бессливную рампу, условно называемую — рампа нового образца. Форсунки которые ставятся с завода имеют номера 0280158022 и 028158017. Конструктора не особо себя утруждали выбором…..и поэтому поставили «приоровские» форсы. Статическая производительность, все те же 132 кубика. Дополнительная «радость» состоит в том, что РДТ «спрятан» в баке, видимо для удобства ремонта, и поиграть с ним нет никакой возможности. Единственный вариант на сегодняшний день это установка сименсовских 735 форсунок, так называемых «двухфакельных». Они имеют специфическую конфигурацию сопел и брызгают не на тарелку клапана, а по ее сторонам, когда клапан открыт. Реальный эффект получается достаточно заметный.

синяя 735 форсунка розовая 735 форсунка

Замечание от 2016 г. В очень многих обращениях есть вопрос: у вас на фото розовые, толстые форсунки, а нам везде предлагают синие тонкие. Действительно сложилась интересная ситуация две разные детали с одинаковыми номерами. Это прекрасно видно на двух фото. Может у завода фантазии не хватило, может быть, кто-то хотел сделать «клон», точно не скажу. Характеристики у данных форсов, с точностью до второго знака одинаковые. Единственное что мне удалось узнать у одного из инженеров, занимающихся разработками в области ЭБУ, то что в «розовых» вроде бы есть немецкие компоненты или что то делается по лицензии. А синие, это чисто русский вариант. Вообщем, точной информацией никто не располагает. Я пробовал ставить оба варианта, разницы работы между ними я не обнаружил. Розовые форсунки при закупке их у производителя, примерно на 10% дороже, нежели синие. Вот и вся разница. На диагностических форумах, никто ничего вразумительного сказать не может. Заказы комплектую, в зависимости от того, что есть по хорошей цене у проверенных поставщиков. Если кто то из диагностов, поделиться со мной проверенной информацией, с удовольствием выдам ее на сайте.

Установка

Интернациональный Нива Клуб / International NIVA Club

Сообщение DRHAUS » 17 июн 2013, 21:59

Сообщение serzh » 17 июн 2013, 22:07

Сообщение Sunduk » 17 июн 2013, 23:10

Сообщение DRHAUS » 18 июн 2013, 00:12

Сообщение Stranger21 » 28 июн 2013, 19:23

Сообщение Колян69 » 18 ноя 2014, 19:18

По теме:Подойдут те,которые стоят.

Померла форсунка Причём не оставив завещания
После ночной стоянки,завожу,троит,выкручиваю свечи,на 4-м мокрая,ставлю рабочую,сразу троит,выкручиваю свечу,мокрая,форсунку в утиль

При случае поменяю комплектом все,пора уже им на покой.

Добро пожаловать на ChipTuner Forum.

Опции темы

Читал, что рекомендуется для бессливной рампы установку Форсунок DEKA VAZ 20735 двух факельных, вместо штатных, а им по таблице соответствуют BOSCH 0280158022.

1. Кто то возможно ставил форсунки Bosch 0280158 022 вместо штатных DEKA VAZ 20734?
Подходят ли они точно, без переделки крепления рампы?

2. Улучшатся ли тяговые характеристики нивы, после устаноки форсунок Bosch
0280158022 для 16 клапанных двигателей?

dvk288

ервик

«Бессливная рампа (нового образца).

dvk288

Реально может быть лучше на ХХ. Под нагрузкой без разницы ИМХО. Задача форс обеспечить для ДВС оптимальную смесь во всём диапазоне. На этом моторе и машине много нюансов от прокладки между рулём до давления в шинах. ИМХО

Как говорится там 0.001 % улучшений, тут 0.02% и т.д. а в сумме.

pandel007

kalinino

dvk288

Вот фазированный впрыск. Черный прямоугольник-открытие форсунки, желтый-впуск, молния-искра.

plast

vitas-stv

RedLine123

Возможно улучшение тяги двигателя из-за фвухфакельного впрыска.

Добавлено через 53 секунды

или разницы не будет на 8 клапанном двигателе?

dvk288

ервик

форсунки которые сейчас стоят переливают, без подгазовки на горячюю плохо заводится, два раза мыл их не снимая на установке Winns и один раз чистил снятые ультразвуком, после всех прочисток работа улучшалась, но всё равно работа двигателя не очень ровная на холостых, постреливает в глушитель, динамика иногда с провалами и потом с подхватыванием.
Вот и решил после диагностики поменять форсы, до этого поменял бензонасос (не выдавал нужного давления, мерили манометром) и топливный фильтр.
при выборе форсунок наткнулся на вот эту статью про тюнинг Шнивы:

«Бессливная рампа (нового образца).

Вот и захотелось мне узнать мнение профессионалов.
Связывался по эл.почте с авторами этой статьи, они ответили, что сами применяют только двухфакельные форсы Siemens Deka vaz 20735 «тонкие» (голубые).

В магазине форсы, что одни, что другие стоят одинаково, вот я и не знаю, может поставить двух факельные?

Хотя теоретически, если разницы между ними нет, кроме факела распыла, то возможно на заводе и устанавливали бы на все двигатели только двухфакельные форсы.
