ДМРВ Лада 4×4 (Нива)

Вступление

В автомобиле Нива с инжекторной системой впрыска топлива используется большое количество различных датчиков. Каждый из датчиков выполняет старого свою функцию, но следует отметить, что есть датчики, которые кардинально влияют на работу двигателя и при поломке могут вызвать серьезные проблемы в его работе.

В данной статье речь пойдет о датчике массового расхода воздуха на автомобиле Лада 4х4 (Нива). Изучив подробно нашу статью, Вы с легкостью научитесь определять признаки неисправности ДМРВ, научитесь проверять и менять данный датчик без особого труда.

Общее о датчике

Датчик массового расхода воздуха предназначен для считывания показаний о подаваемом воздухе в двигатель. Данный датчик считывает объем поступившего воздуха в двигатель, а так же его температуру. ДМРВ является довольно чувствительным к частоте датчиком, при пренебрежении заменой фильтра можно с легкостью повредить его чувствительные элементы, что приведет к неизбежной замене датчика.

Из чего состоит

ДМРВ состоит из нескольких элементов и имеет довольно простую конструкцию. В него входит:

Как можно заметить обилием элементов данный датчик не славится, но стоимость его довольно высока из-за точных элементов, применяемых в датчике.

ДМРВ Нивы

С конвейера Нива комплектовалась двумя типами датчиков. Первые датчики более ранние устанавливались в паре с механическим дросселем. В народе такие датчики получили отрицательные отзывы по причине быстрого выхода из строя чувствительного элемента.

Второй же тип датчика массового расхода воздуха, используемый на Ниве, стали устанавливать в комплекте с электронным дросселем. ДМРВ частотного типа оказался намного надежнее и выносливее своего предшественника.

Ниже приведены отличия датчиков:

Слева датчик от механического дросселя, справа от электронного дросселя

Поломка датчика

При выходе из строя ДМРВ, так как он является электронным элементом системы и напрямую связан с электронным блоком управления двигателем, всегда загорается лампа «CheckEngine», но как правило ДМРВ полностью выходит из строя довольно редко. При большом пробеге датчик начинает неправильно считывать показания и передает на ЭБУ информацию, которая далека от достоверной, что приводит к неправильной работе ДВС, но не зажигает сигнальную лампу проверки двигателя.

Ниже приведены признаки по которым можно определить что пора бы задуматься о проверке или замене ДМРВ.

Признаки неисправности датчика:

Если Вы обнаружили данные симптомы на своем автомобиле рекомендуется в первую очередь провести осмотр и проверку датчика массового расхода воздуха.

Проверка ДМРВ Нивы

Проверка ДМРВ осуществляется с помощью мультиметра, осциллографа или прибора диагностики автомобилей. В случае двух последних вариантов многие владельцы не обладают такими приборами, а проверка на СТО стоит недешево. В этом случае рекомендуется приобрести мультиметр его стоимость не превышает 600 рублей. С помощью данного прибора можно проверить практически все датчики Нивы, да и в быту мультиметр не будет лишним.

Следует отметить, что проверка ДМРВ мультиметром возможна лишь с датчиком, который устанавливается на автомобиле с механическим дросселем. Проверка частотного датчика осуществляется только с помощью диагностических приборов.

Проверка осуществляется в два этапа:

Проверка цепи управления

Для проверка цепи питания датчика необходимо замерить напряжение на колодке разъема ДМРВ. Для этого потребуется две булавки или иголки.

Если показания отсутствуют, следует проверить цепь питания на целостность.

Если показания присутствуют, но значительнее меньше номинальных, следует проверить АКБ на предмет разряда.

Проверка ДМРВ

При проверке датчике необходимо, чтобы разъем был вставлен в датчик и было включено зажигание. Если он снят, вставляем и приступаем к проверке.

Так же проверку можно осуществить заменой на заведомо исправный датчик. Например, с другой такой же машины.

Видео проверки ДМРВ

Цена и артикул

Ниже представлена таблица с ценами на датчик массового расхода воздуха Нивы.

Источник

Перенаправление воздушного потока отопителя нива

Купил себе летом игрушку — Ниву 21213. Начались всякие мелкие доработки.

Помня по тем временам, когда была у меня 2106, о проблемах с отопителем, решил сразу переделать это устройство. В слесарные подробности не вдаемся – об этом много написано в интернете.

1. Улитка от 2108 в сапоге воздухопритока – это не проблема. Решено и исполнено за два дня. Цена улитки — 900 р. Переключатель на 4 скорости, цена 150 р., резистор от 2123, цена 120 р. Заслонку воздухозаборника вообще выкинул, она там не нужна. Поток воздуха бешеный. Родной радиатор медный трехрядный. Температура в салоне, как в Африке. Проверено уже зимой.

Теперь немного о кране. Зная «достоинства» жигулевских, сразу поехал в разборку и нашел кран отопителя от какой-то Тойоты:

У меня на Тойоте стоял такой же, поэтому я и взял уже проверенный. Кран поставил под капотом. Трубку от радиатора вывел напрямую под капот, родной кран выкинул. Переделал трубку, выходящую из ГБЦ, сделал прямой выход. Патрубком соединил с краном, а с крана на вход радиатора:

Правда, плохо его видно — но он там есть.

Патрубок подходящий нашел в магазине, не знаю от какой машины, продавцы тоже не знают. С выхода радиатора патрубок идет на термостат, сделал из двух кусков тоже неизвестных, но вроде от Оки, на одном конце как раз расширение на 18, под термостат. Для управления краном использовал сервопривод заслонок отопителя от японского авто, не знаю какого:

Подключил тросик от краника Нивы, предварительно укоротив до нужного размера. Управление приводом нашел в фаре от Волги, электрокорректор фар. Разобрал блок-фару, а там привод корректора фирмы Бош:

Разобрал привод — там электромоторчик и плата регулировки, сделанная на микросхеме TLE 4209A:

Посмотрел по даташиту ток этой микросхемы — достаточно для более мощного привода, подключил сервопривод от Тойоты (см. группу из четырех фото выше).

Теперь регулировка положения крана отопителя осуществляется из салона переменным резистором. На какой угол повернешь регулятор, на столько же откроется или закроется кран. Останавливается в любом положении от «закрыто» до «открыто». Шкала градусов не используется:

Подключал по схеме электрокорректора фар:

2. Термостат от Шнивы – тоже очень просто:

Заглушил отверстие на помпе, металлическую трубку от радиатора выкинул:

Подключил патрубок от подогрева карбюратора. Нижний патрубок от радиатора соединил из двух кусков с помощью отрезанного алюминиевого патрубка от корпуса термостата 2110. На фото ещё напрямую. Но немного тянуло термостат в сторону, решил переделать. Все делалось по месту. Проблем никаких. На будущее планирую выточить патрубок с резьбой для термодатчика, хочу поставить электровентиляторы охлаждения радиатора. Скорее всего тоже из разборки от японской авто. Цена ориентировочно рублей 400-500. Но это уже на лето. А пока о температуре. Прогревается быстро, по времени не скажу, раньше на Ниве зимой не ездил, сравнить не с чем. Но когда нагреется — стрелка термометра не шелохнется в зоне рабочей температуры при любом режиме езды и при любой температуре. Правда в этом году ниже – 25 не было.

3. Распределение воздухопотоков – вот над этим пришлось поломать голову, об этом и хочу написать. Во-первых, надо доработать нижнюю часть отопителя. Выкинул нижнюю крышку, которая открывает воздух на ноги. Вырезал внутренние детали установки вентилятора, получилась ровная поверхность. Лист пластика закруглил и вставил внутрь, направив основной поток к выходу наверх к стеклам. В нижнюю часть врезал два воздуховода для ног. Заделал все герметиком. Установил две заслонки, одна закрывает отверстия в сторону ног, другая – в сторону стекол. Третья заслонка используется штатная, переключает поток на лицо и на стекло. Алгоритм работы заслонок — как на современных отопителях. Лицо-лицо, ноги-ноги-стекло, ноги-стекло. Для управления заслонками использовал сервоприводы от печек японских машин — благо, в разборке они по 100 р. Взял 4 штуки подходящих. В каждом приводе — мотор-редуктор, печатные дорожки — концевики, диоды для включения реверса и переменный резистор – датчик положения.

Первый моторредуктор на ноги открыть-закрыть, второй — лицо-стекло, третий — поток вверх открыть-закрыть. Когда закрыта заслонка вверх — воздух дует только на ноги. Когда закрыта на ноги — воздух дует наверх, то есть на стекла или лицо, что выбирается заслонкой лицо-стекло:

Схема управления сервоприводами примитивная — галетный переключатель и диодный коммутатор:

Понимая, что самоделка будет смотреться сильно колхозно, купил блок САУО управления отопителем от Приоры с тремя крутилками, 1700 р.:

Сам блок не использовал, пригодился только корпус. Не очень надеясь на нашу электронику, решил использовать её как можно меньше. Убрал все из корпуса. Вытравил плату таким же размером только с отверстиями под переключатели и для шести светодиодов подсветки:

Плата в формате «Sprint Layout».

Закрепил переключатель оборотов вентилятора, резистор управления краном и галетный переключатель 2 направления 11 положений. Немного пластика, дихлорэтана, вклеил в бороду. Бороду купил новую, чтобы аккуратно вклеить блок. Но как всегда: КРИК ДУШИ. новая борода оказалась капроновая, дихлорэтан ее не клеит, только паяльник. Потратил неделю, чтобы сделать аккуратно. Но. запчасти у нас продают очень некачественные, она оказалась на целый сантиметр короче, т. е. на место не встает, не одевается на дефлекторы, которые дуют в лицо. Пришлось взять родную и срочно делать из неё. Второпях, зима на носу. Получилось чуть неаккуратно. Попозже переклею.
Штатные рычаги управления отопителем выкинул. Резистор вентилятора врезал в корпус печи, чтобы он обдувался при включении вентилятора. Предохранитель на резисторе сгорел через 3 дня — пришлось его закоротить. Сейчас работают 4 скорости, хотя выше второй не включаю. Не требуется.
В итоге получилось вот такое устройство:

Элементы корпуса печи уплотнил, хорошо закрепил. Теперь переключение распределения потоков воздуха работает четко, примерно в течение 3-4 секунд на время движения заслонок. Потоки мощные, температура по заказу. Шума вентилятора не слышно, слышен только мощный шум воздуха на больших оборотах вентилятора. При больших морозах опробовать пока не удалось — их ещё не было. Но думаю, что будет норма.

Вентиляция и отопление салона регулируются в зависимости от температуры наружного воздуха.

Рис. 1-6. Органы управления вентиляцией и отоплением салона:
1 — боковые сопла обдува стекол передних дверей; 2 — сопла обдува ветрового стекла; 3 — регулятор притока воздуха; 4 — рычажок изменения направления потока воздуха; 5 — центральные сопла системы вентиляции салона; 6 — рычаг управления краном отопителя; 7 — рычаг управления крышкой люка воздухопритока; 8 — распределительный рычаг; 9 — отверстия кожуха отопителя; 10 — рычаг крышки отопителя; 11 — выключатель обогрева заднего стекла; 12 — переключатель электровентилятора отопителя.

Вентиляция салона

Наружный воздух может поступать в салон автомобиля:

В среднем положении рычага 8 и в правом крайнем положении рычага 7 воздух будет поступать через сопла 1, так и через сопла 2.

В случае движения автомобиля с небольшой скоростью можно увеличить количество поступающего воздуха, включив переключателем 12 электровентилятор отопителя.

Предохранение стекол от запотевания

Для предохранения ветрового стекла и стекол дверей от запотевания достаточно направить на них холодный воздух, для чего:

Если нужно немного подогреть поступающий воздух, передвиньте частично вправо рычаг 6 управления краном отопителя.

Для предохранения заднего стекла от запотевания включите его электрообогрев выключателем 11.

Отопление салона

Для отопления салона и предохранения ветрового стекла, стекол дверей и заднего стекла от запотевания и обмерзания:

Теплый воздух будет направляться как в зону ног водителя и пассажиров, так и на ветровое стекло и стекла передних дверей. Для более быстрого обогрева только ветрового стекла закройте рычагом 10 крышку отопителя и передвиньте вправо рычаг 8.

Всем привет. Надоело мне уже две зимы подряд крутить ручку направления потоков печки. То ноги мерзнут, то стекла потеют. Решил исправить этот недочет нашего автопрома.
Разобрал боковую панель и снял подрулевой кожух для пространства работы и понеслось.
Открутил плашку которая перенаправляет потоки воздуха.

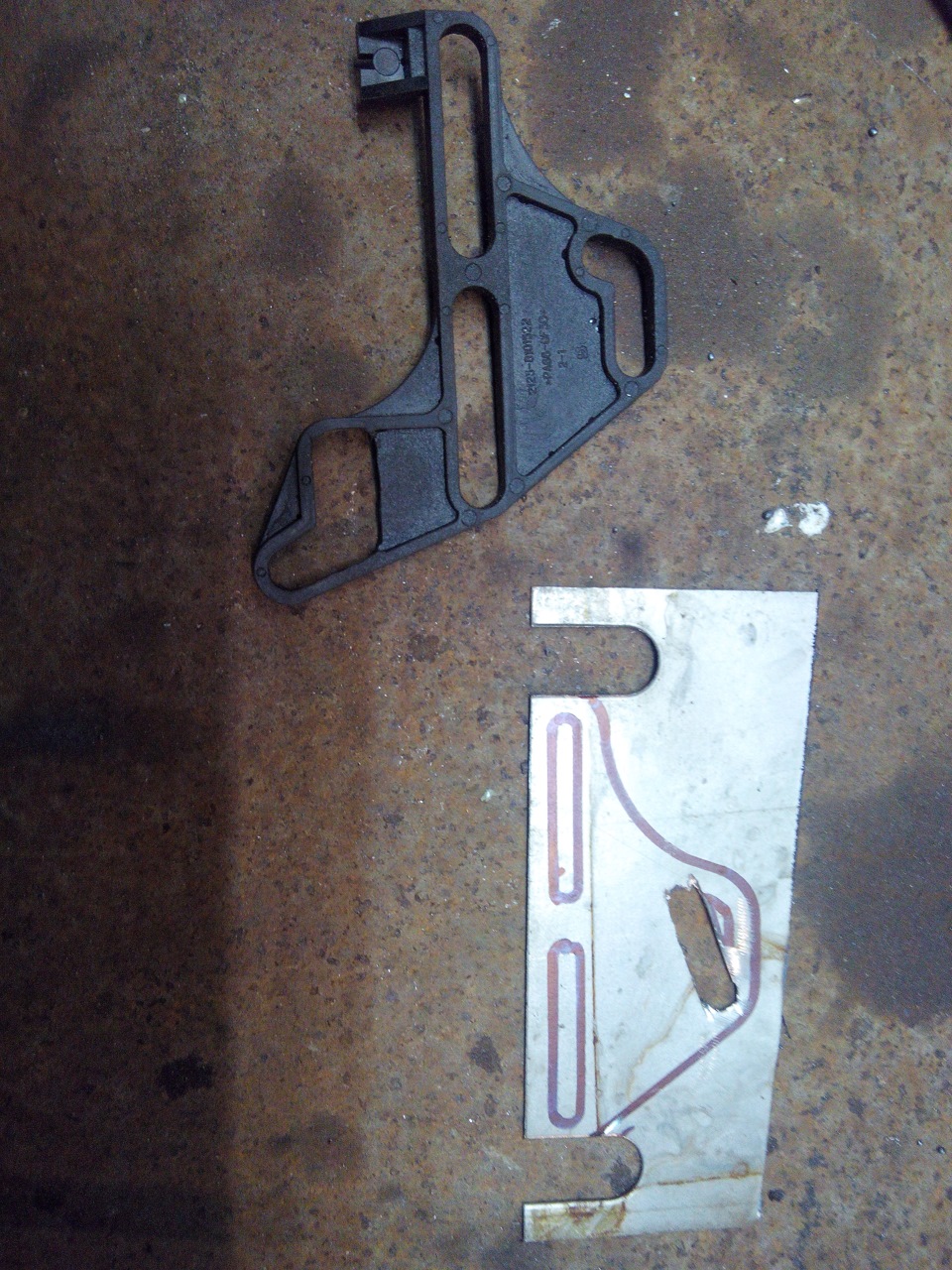

взял лист металла толщиной 1 мм, отметил на нем размер детали.
Просверлил в нужном мне положении прорезь, проходил просто сверлом.

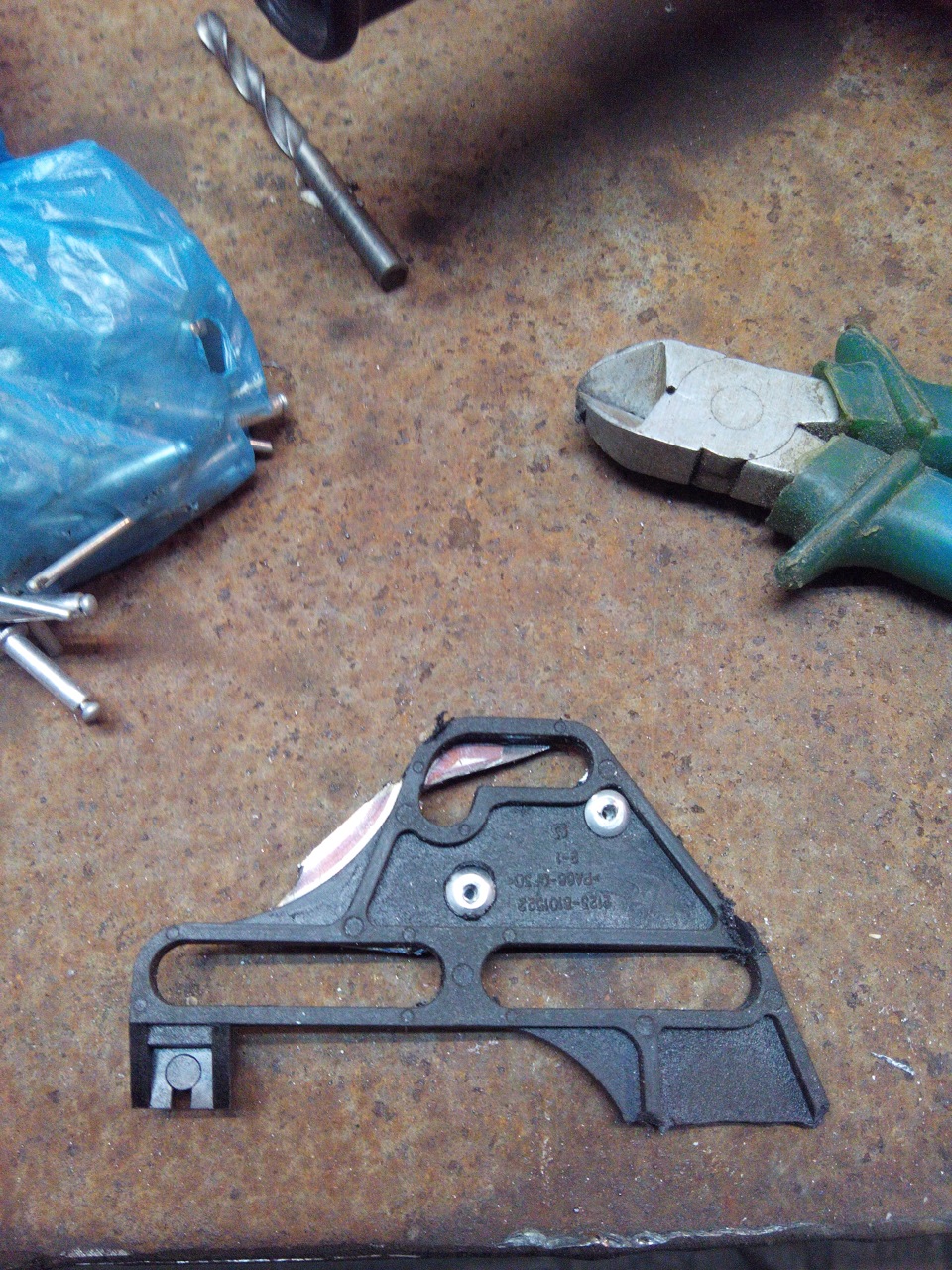

Затем посадил все на две клепки.

Потом обточил по размеру пластик, как раз угол убрался, и получилось ровная кривая. Что нам и необходимо было сделать.

Затем отрезал нижнюю часть плашки, та которая отвечает за направление потока в ноги и фронт. Это оказалось лишняя деталь, машина полегчала на пару грамм.
Установил все на место, но перед этим закрепил рычаг который регулирует положение ноги саморезом. То есть поджал в положение ближе к водителю, и в крутил саморез. Чтобы положение заслонки больше не менялось.

Теперь все собираем на место и проверяем. И что мы видим, Воздух теперь дует так как мне нужно. Ноги и лобовое стекло. Если сильно перевести регулятор, то как то все же дует в фронтальные сопла, видимо поролон пропускает. Но отмечу одно, теперь с каждым новым положением регулятора, воздух плавно меняется. То есть интенсивность напора. Чем сильнее поворачиваю ручку в право, тем сильнее дует в ноги и слабее на лобовое стекло. Да дырки технологические тоже заклеил. Чтобы меньше потерь было.
И теперь все здорово, как и должно быть с завода.

Источник

НИВА КЛУБ

International Niva Club

датчик массового расхода воздуха

датчик массового расхода воздуха

Сообщение DW-ASP » 26 апр 2012, 14:28

Re: датчик массового расхода воздуха

Сообщение andry59 » 01 май 2012, 18:50

Re: датчик массового расхода воздуха

Сообщение DW-ASP » 02 май 2012, 12:38

необходимо, чтобы датчики, информирующие контроллер, не обманывали его – лишь при этом условии процессы в цилиндрах протекают штатно, двигатель развивает достаточную мощность, не расходуя лишнего топлива и не нанося большого вреда окружающей среде. Один из этих датчиков измеряет количество воздуха, поступающего в цилиндры, и вырабатывает соответствующий сигнал для контроллера. Это может быть датчик абсолютного давления (МАР-сенсор) либо датчик массового расхода воздуха (ДМРВ). Последний мы видим на многих автомобилях, в том числе вазовских.

Неисправности ДМРВ, естественно, приводят к тем или иным сбоям в работе двигателя – рывкам, провалам, затрудненному пуску и т. п. – неверная оценка количества воздуха, расходуемого в цилиндрах, оборачивается примерно тем же, что и засорение жиклеров хрестоматийного карбюратора. Но «вычислить» неполадки в ДМРВ, даже располагая серьезной диагностической аппаратурой, порой непросто. В таких случаях многие поступают традиционно: заменяют подозреваемый прибор заведомо исправным – но только при условии, что новый той же модели. Дело в том, что на автомобилях ВАЗа, в зависимости от года выпуска и типа контроллера, можно встретить разные ДМРВ.

Датчик массового расхода воздуха для системы управления двигателем фирмы GM.

Датчик Bosch 0280218004 пришел на смену GM.

Первым был частотный ДМРВ системы управления GM. Он же использовался и в отечественном аналоге «Январь» 4-й серии (фото 1). Автомобили такой комплектации продержались на конвейере недолго – на смену частотному датчику пришел аналоговый модели HFM-5 от фирмы Bosch – его номер 0280218004 (фото 2). Он невзаимозаменяем с GM – разъемы и точки крепления разные. Немецкий датчик разборный, из двух частей – корпуса и измерительного элемента.
Последний закреплен в корпусе двумя винтами с «секретными» головками. Правда, нынче в магазинах автозапчастей можно купить необходимый инструмент. Измерительный элемент – штуковина компактная, а стоит дорого – в Москве от 1300 руб. и выше. Сняв с нового автомобиля эту деталь, взамен, чего доброго, поставят муляж, а все, что за этим последует, – «личное горе» покупателя автомобиля. На рынке полно таких «ДМРВ без корпуса»… Покупать измерительный элемент без корпуса неразумно: очень возможно, что он неисправен или не той модели, что нужна. Фирма Bosch поставляет в продажу только датчики в сборе, в традиционной желтой картонной упаковке. Напомним, что купленный ДМРВ «не той системы» магазин обратно может не принять, если автомобилист не предоставит справку из сервиса, а получить ее зачастую непросто. Ненужный дорогостоящий узел останется вам на память.

Датчик Bosch 0280218037 отличить от 004-го можно по номеру на корпусе.

Главное отличие 004-го от 037-го внутри, последний справа.

Третий вариант ДМРВ – 037-й. (Здесь мы говорим о трех последних цифрах в обозначении.) Это дальнейшее развитие 004-го датчика фирмы Bosch. Такой датчик сегодня на большинстве колесящих по дорогам автомобилей ВАЗ, включая «Ниву» и « Шевроле Нива». Внешне 004-й и 037-й почти неотличимы – ориентируйтесь по номеру (фото 3). Недавно на изделиях появилась дополнительная маркировка: теперь номера есть и на корпусе, и на измерительном элементе – они должны совпадать. Главное же отличие внутри ДМРВ. На фото 4 справа 037-й датчик. У него иная конструкция измерительного элемента, с характерным вырезом (при покупке есть смысл снять заглушку и заглянуть внутрь).

Внешнее отличие 116-го ДМРВ от других датчиков – зеленый круг на корпусе.

Дополнительная маркировка на корпусе и измерительном элементе 116-го.

Измерительный элемент 116-го ДМРВ справа, 037-й – слева.

Но вот появилась новая система управления – Bosch-М7.9.7, у которой свой, 116-й, ДМРВ. С предыдущими невзаимозаменяем, хотя корпус у него такой же. Во избежание путаницы, на корпус первоначально наносили зеленый круг (фото 5). Номера есть и на корпусе, и на измерительном элементе (фото 6). Последний и определяет назначение данного ДМРВ – конструкция вновь изменена (фото 7). Чтобы элементы не подменяли по дороге от завода к потребителю, добрые немецкие конструкторы поставили другие секретные винты. Эх, наивные! На российском рынке нужный инструмент уже продается. Внимательно осматривайте ДМРВ: отвертывая секретные винты, их покрытие, как правило, повреждают. Заметили – делайте выводы!

ДМРВ производства фирмы Siemens VDO не спутаешь с «бошевским».
Этот ДМРВ нельзя заменить «бошевскими», но из-за этого Siemens VDO на рынке встречается редко.
Упростить выбор при покупке ДМРВ вам поможет таблица.

Каюсь, в наглую утянул с др форума.
