Встраиваемый сабвуфер в ниву
Lada 4×4 3D › Logbook › Стелс саб в ниву, часть 2.

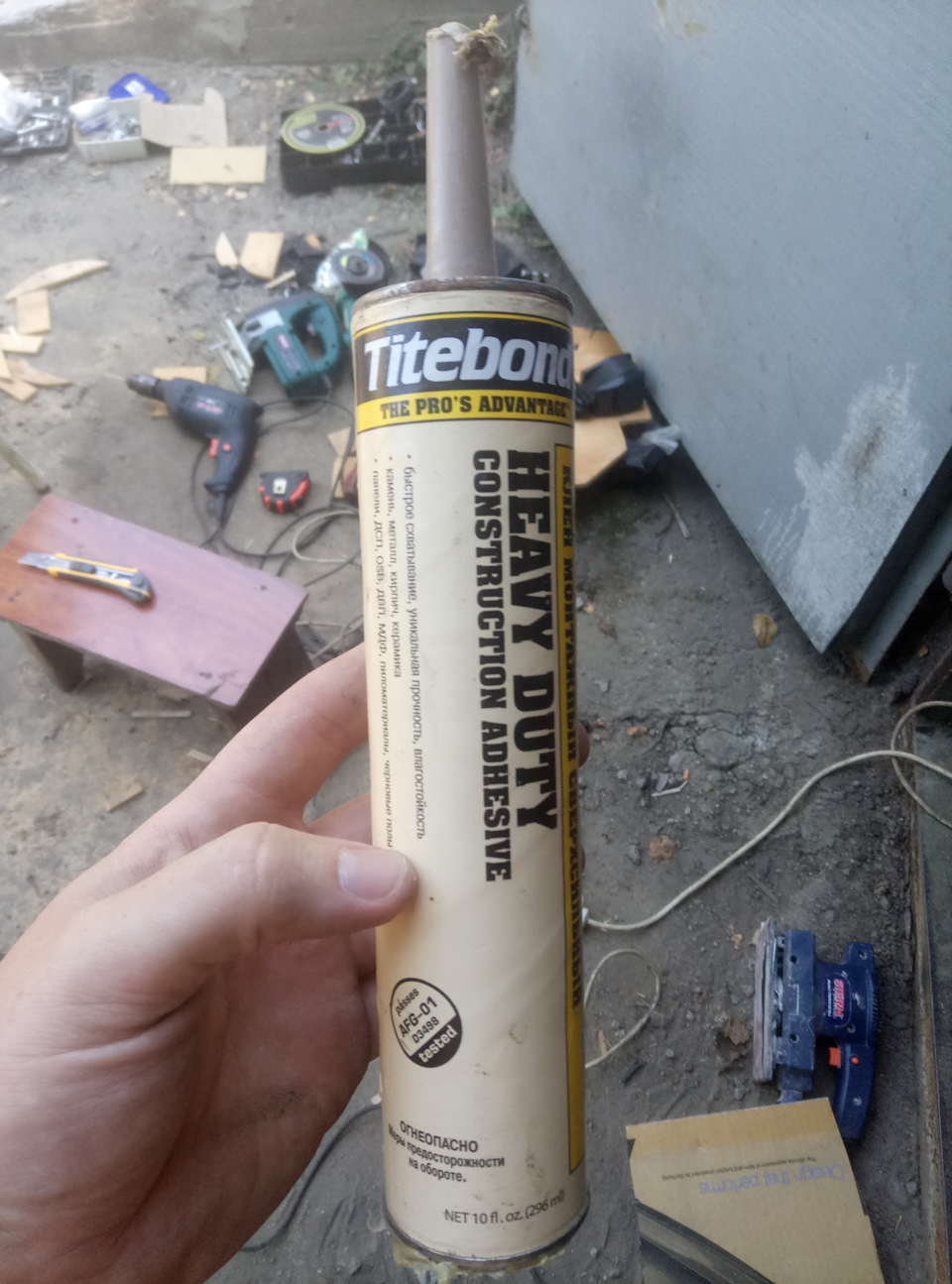

Как уже писал ранее по причине изготовления обшивок багажника из фанеры решил самостоятельно изготовить короб для саба. После сотен примерок был изготовлен короб. При изготовлении использовалась 10-мм фанера. Передняя стенка в три слоя. Все остальные стенки в 1-й слой. Все края деталей перед скручиванием были промазаны жидкими гвоздями (как на фото — РЕКОМЕНДУЮ). После скручивания так же все стыки панелей прошелся этим же клеем. В задней стенки (коротая утоплена в крыло) прорезал отверстие для того чтобы вмонтировать подключение проводов от усилителя.
При строительстве короба возникла 2 вопроса:
1. Как реализовать крепление заднего сиденья от ваз 2111.
2. По причине подъема уровня задней полки куда скрыть катушки ремней безопасности.
Самым тяжелым в строительстве короба, оказалась компановка короба вокруг штока газового упора крышки багажника. Следует учесть то, что при закрывании двери задка газовый упор достаточно сильно сдвигается в глубь салона.
Проблему с ремнем безопасности решил так:
В гараже валялись задние ремни безопасности от ваз 2111 без надобности. На самом ремне идет заглушка. В верхней крышке короба было прорезано отверстие под крышку ремня. Из самой же катушки удалил шарик с механизмом угла (ремень отлично работает без него. В тыльном листе фанеры просверлил отверстие под болт М10 и нарезал резьбу. Катушка будет крепится вплотную через саму фанеру к кузову. Предварительно произведя размеры просверлил отверстие и в кузове, вставив резьбовую заклепку на М10.
Таким образом короб саба оказался полностью герметичным кроме отверстия для ремни безопасности (будет работать как фазоинвертор).
Для крепления сидушки был использован тот же метод. Взяв боковой кронштейн крепления спинки заднего сиденья ваз 2109, был доработан чтобы все 3 крепежных отверстия были внутри. То есть при помощи молотка та часть которая выдается вперед была загнута вовнутрь. После полной сборки короба, расстояние между коробом и кузовом составило как раз 10мм. В кузове просверлил отверстия под резьбовые заклепки на М6.
Таким образов внутри короба есть кронштейн крепления спинки сиденья и катушка ремня безопасности. Сам короб опирается низом на лист фанеры который будет дном органайзера, а также прикручен через проставку в 10мм к правой боковине кузова 4 болтами, 3 из которых крепление спинки а один крепление ремня безопасности.
Chevrolet Niva Снеговик › Бортжурнал › #3 Установка сабвуфера
Всем привет)!
Решил установить сабвуфер в снеговика, очень люблю слушать музыку.Ведь бывает так, что катишь себе по тихому катишь и слушаешь музычку с приятным долбением на фоне, захотел молодежную включил, захотел включил Наговицина и наслаждаешься от услышанного))
Да, многие могут сказать да нафига багажник и так маленький, ну вот хочется ребят)
Ну да ладно, подарила сие чудо мне жена, мол ты давно хотел его, вот держи тебе подарок, )
Счастью моему не было придела)
При продаже 2110 снял его оттуда, сразу же с проводами
Начал смотреть в интернете как можно на шевике протянуть провода от акума до багажника, увидел и пошел в гараж
Первым делом снял аккумулятор для удобства, место сразу стала больше

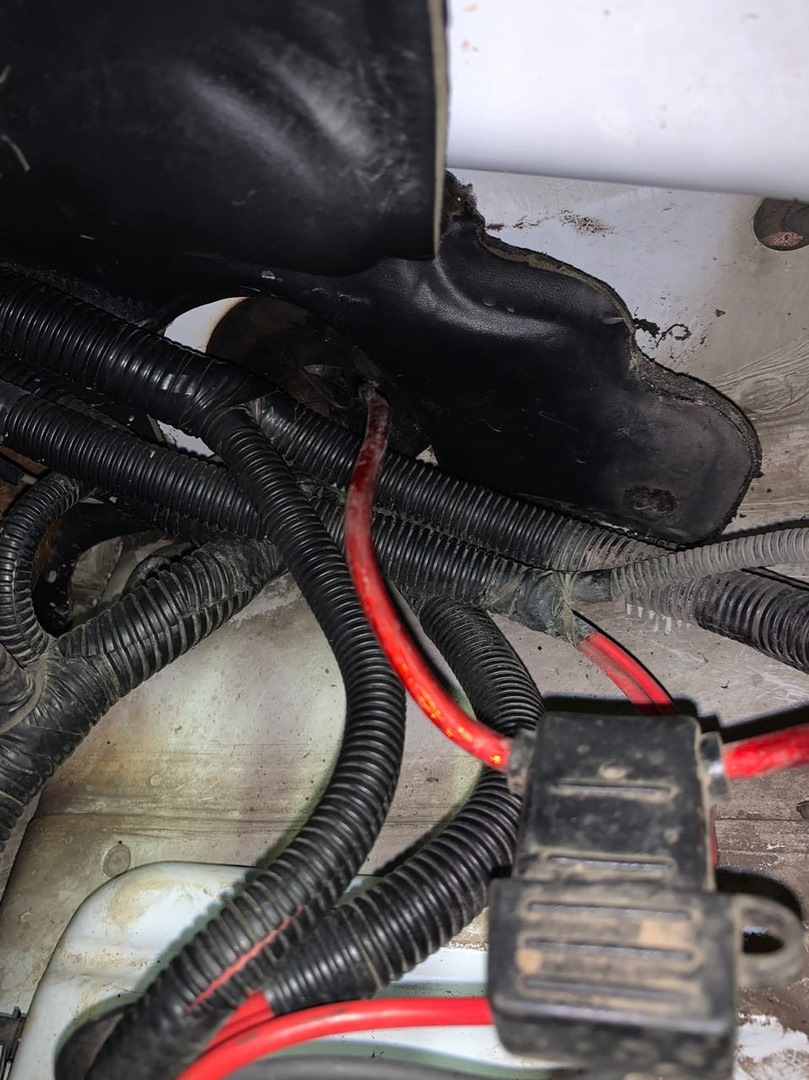

Если вблизи получше чтоб было видно, то вот:

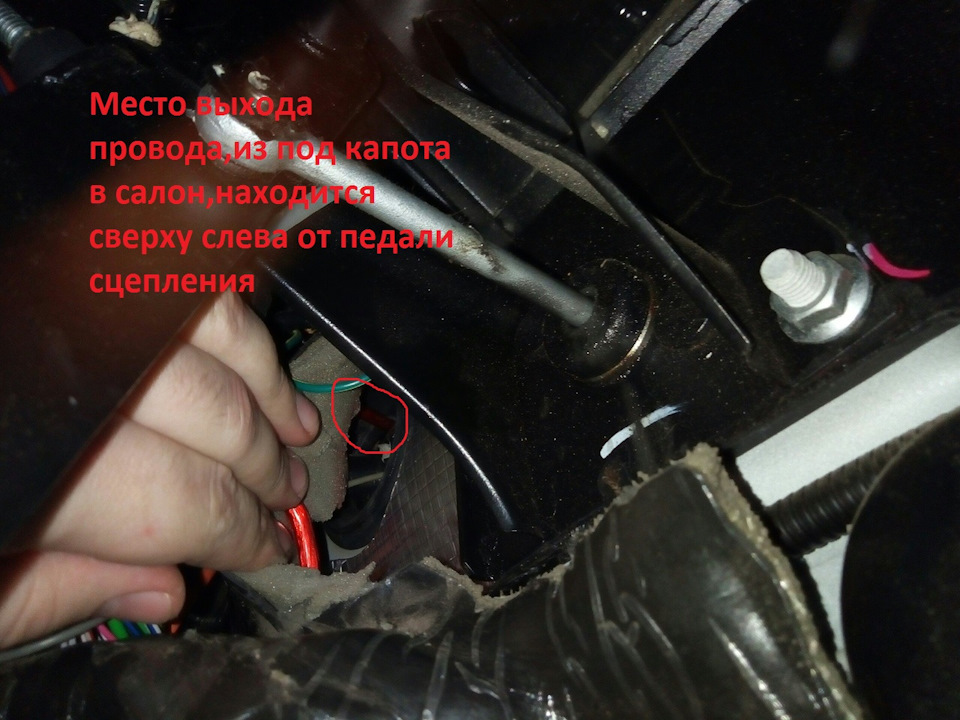

Далее ищем его выход в салоне:

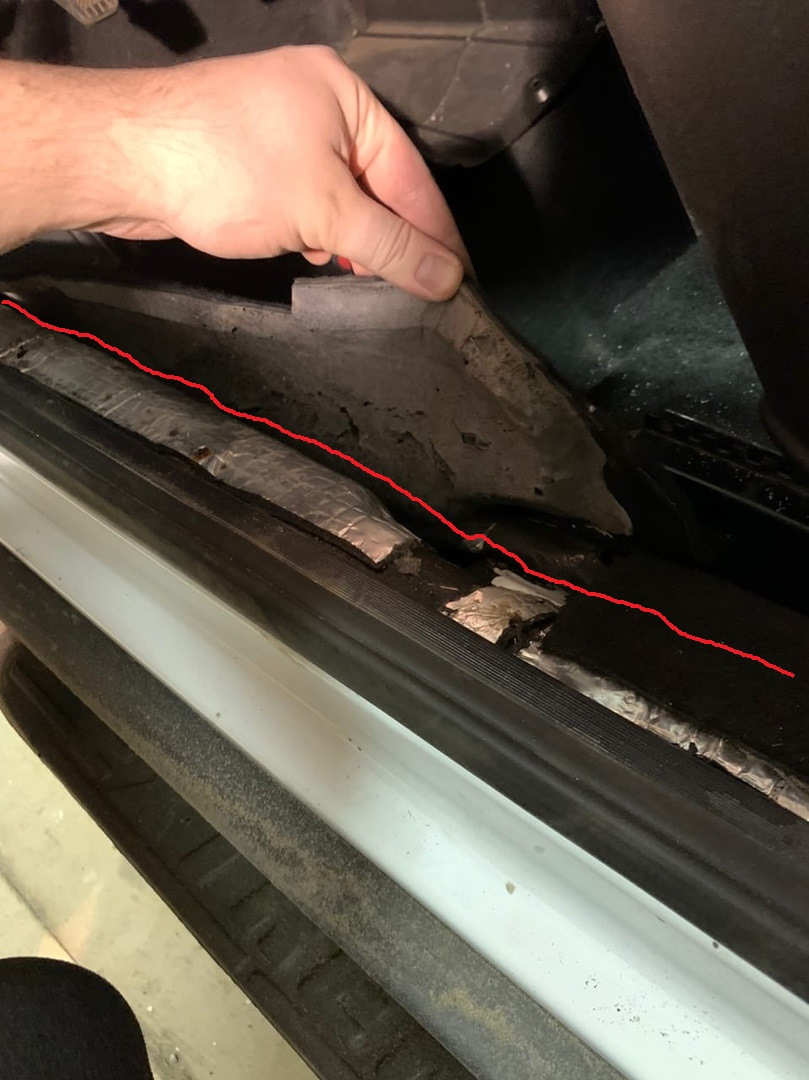

Дальше повели его по боковой водительской стороне вдоль кузова:

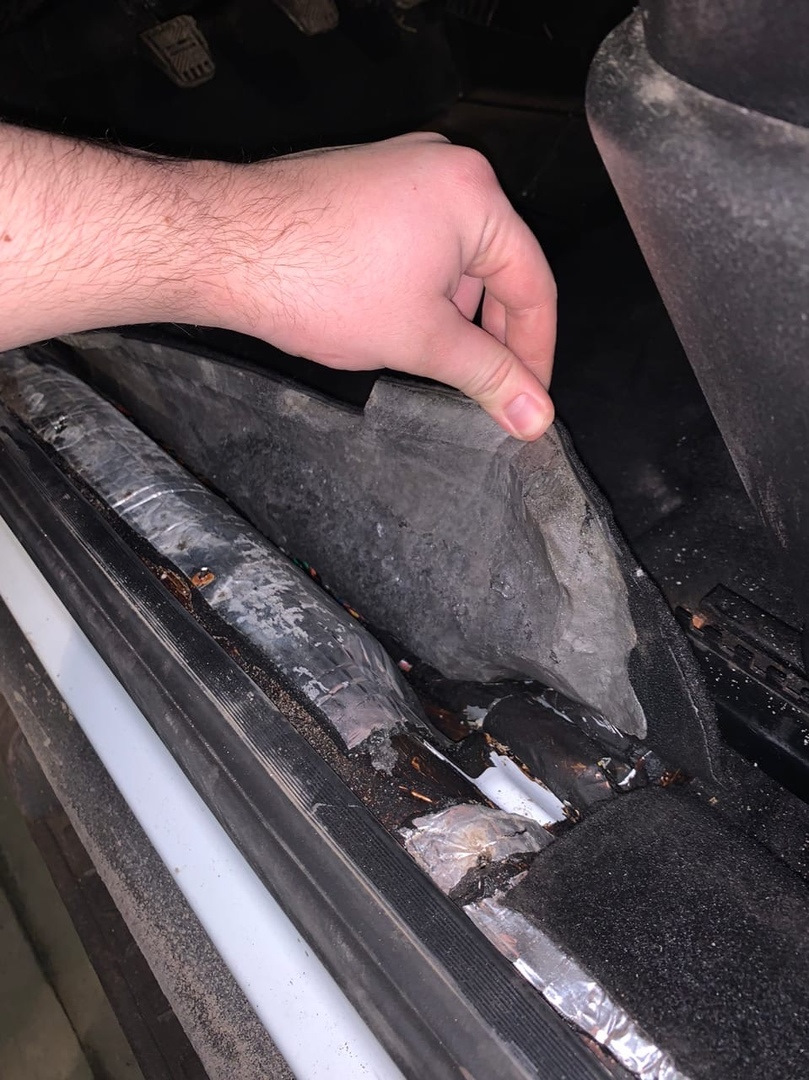

Кстати удивился я, когда отогнул обшивку пола(Ковролин) и увидел что машина проантикорина и даже есть элементы шумоизоляции, как мне показалось, что на заводе изготовителя такого не делают, а между прочем очень жаль((
Идем ведём красного червяка дальше)

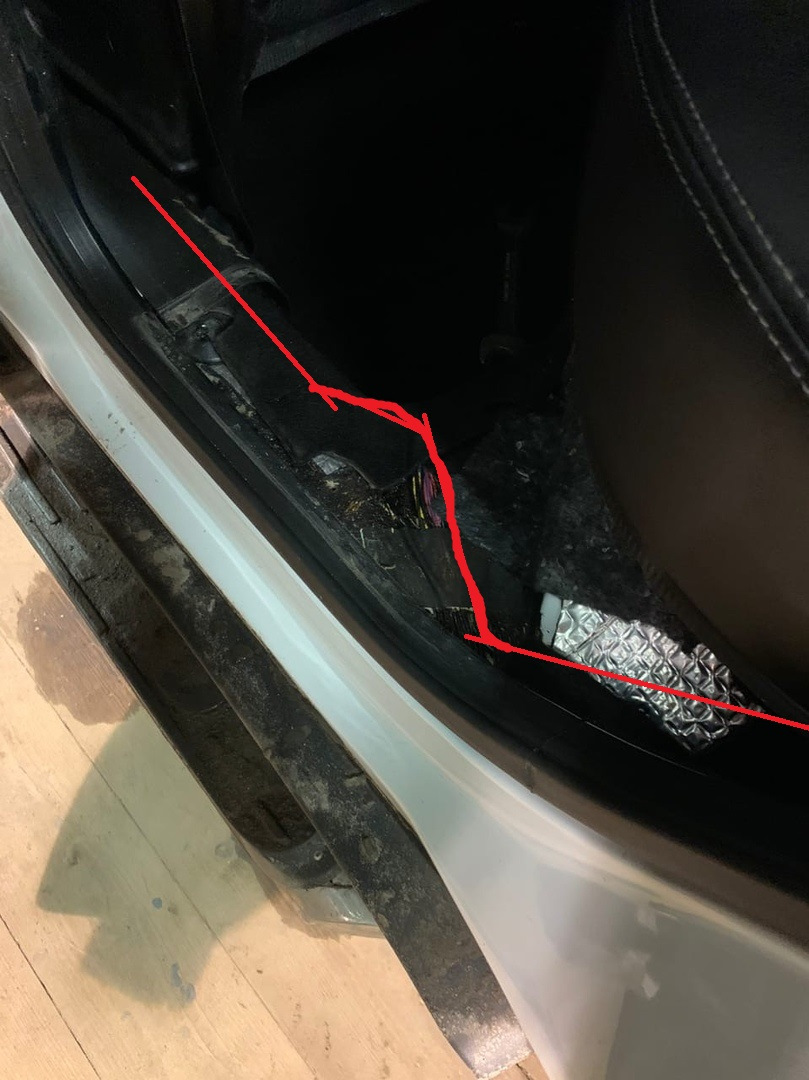

Тут я не стал снимать пластик у ремня безопасности, решил пропусти его так через него, отгибая пластик и просовывая провод

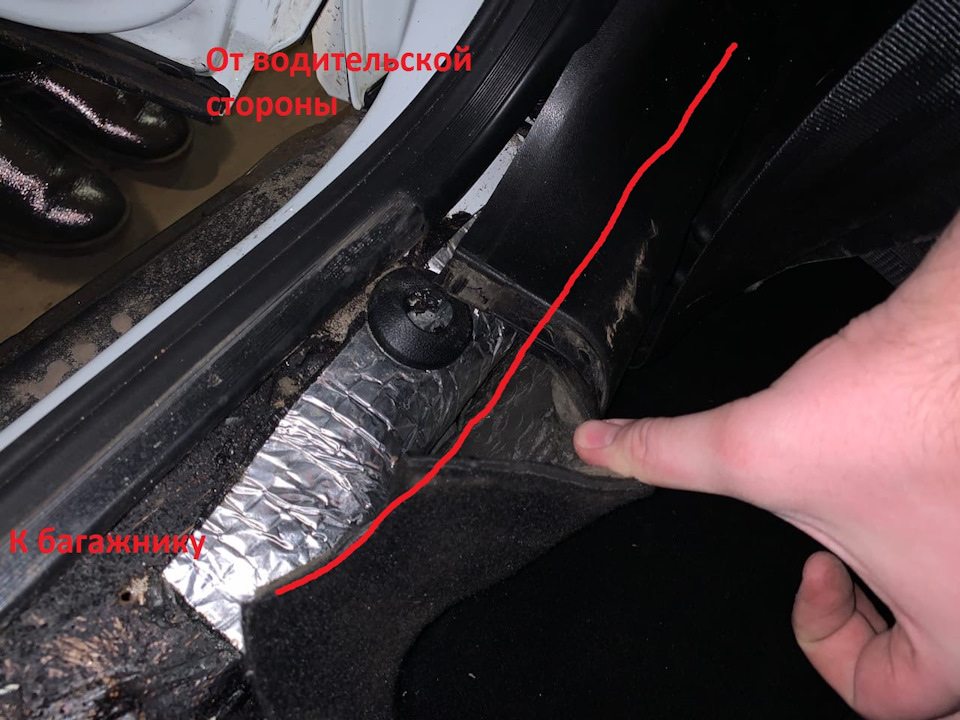

Дальше идем к багажному отделению:
Ну и соответственно в самом багажнике:
Хотел открутить спинку заднюю и решил, что не стану заморачиваться и протянул так
Теперь все стоит, все подключено, все играет)
Процесс подключения к магнитоле не стал снимать, т к телефон не захотел ловить фокус((
Скажу еще что провода от магнитолы протянул в области где воздух дует в ноги, а там над рулевой колонкой по-моему
А вот еще забыл одну фотку:
Вот теперь вроде бы всё)
Может кому-нибудь пригодится)
Всем спасибо!
Удачи на дорогах!)
