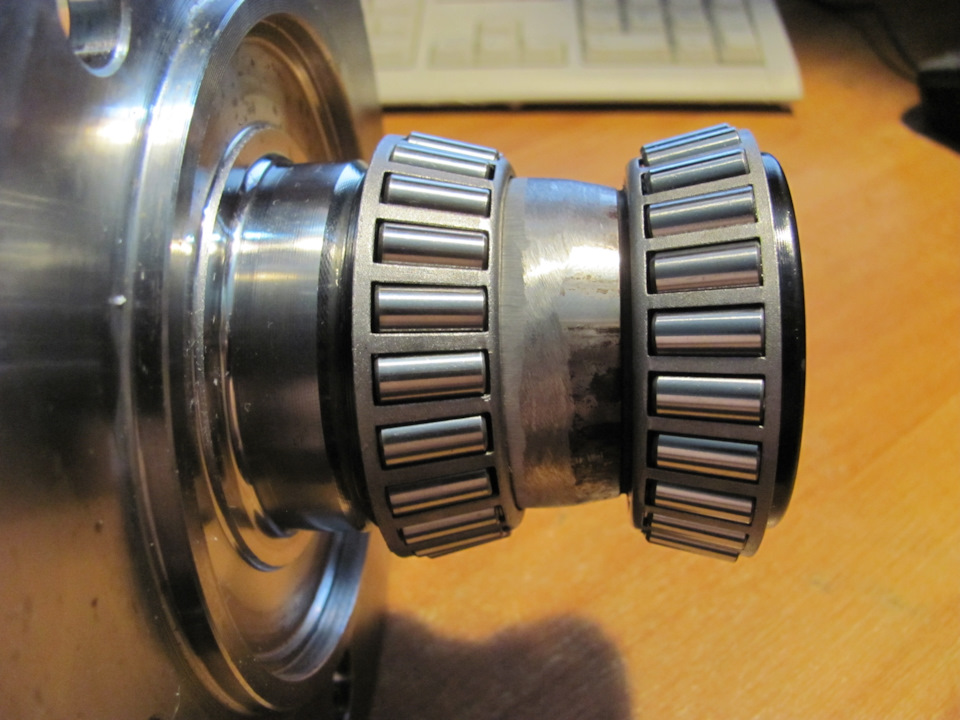

Всем здравия! В рамках глобального ремонта, есть необходимость поменять подшипники ступиц. Правая сторона задолбала своей бесконечной регулировкой. Это все происходило раз в 3 недели стабильно. Причем левую сторону, регулировал всего раза 4 за все время владения машиной. Надоело, решил поставить распорные втулки. Рассматривал разные варианты: Иж техно втулки по принципу втулок в редуктор, заказные у токаря, подшипники Ивеко, даже вариант с заменой кулаков на нового образца под двухрядники заводские и старый дедовский способ, на котором и остановился на данный момент. Иж техно не понравилось, что они одноразовые, а стоят дорого. Возникла необходимость замены подшипника или ступицы, втулки в расход. У токаря заказывать… Это беготня. Отвизи чертеж, потом втулки забери. лень. Ивеко отпал первым делом, замена только прессом. Где его в лесу взять то? В случае чего. Кулаки нового образца скорее всего, поставлю при следующем ремонте подвески, через года 3. На данный момент остановился на старом дедовском способе, проверенном десителетиями. Это использование в качестве распорной втулки, старого подшипника с той же ступицы и шайбы из пивной банки и балона из под пены.

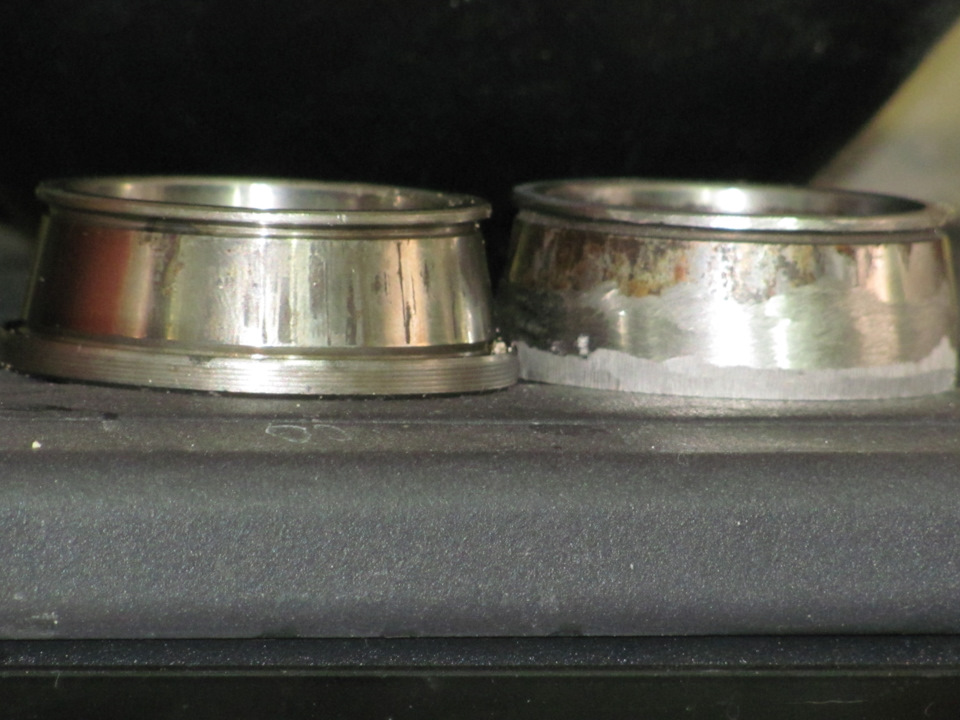

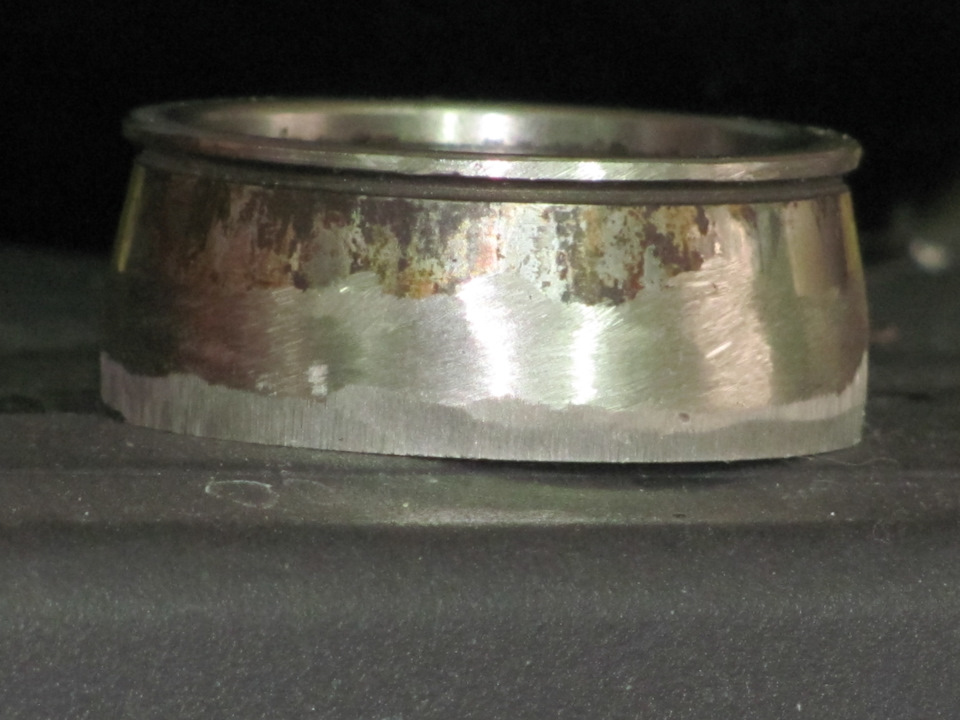

Понадобится внутренняя обойма подшипника ступицы. Ее необходимо обточить как на фото. Причем, она не должна задевать за сепаратор подшипника. Даже чуть чуть! Это важно! Вариант «да притрется» тут не катит. Если втулка будет цеплять сепаратор, это даст лишнее сопротивление при вращении в момент регулировки. Регулировка будет не правильной.

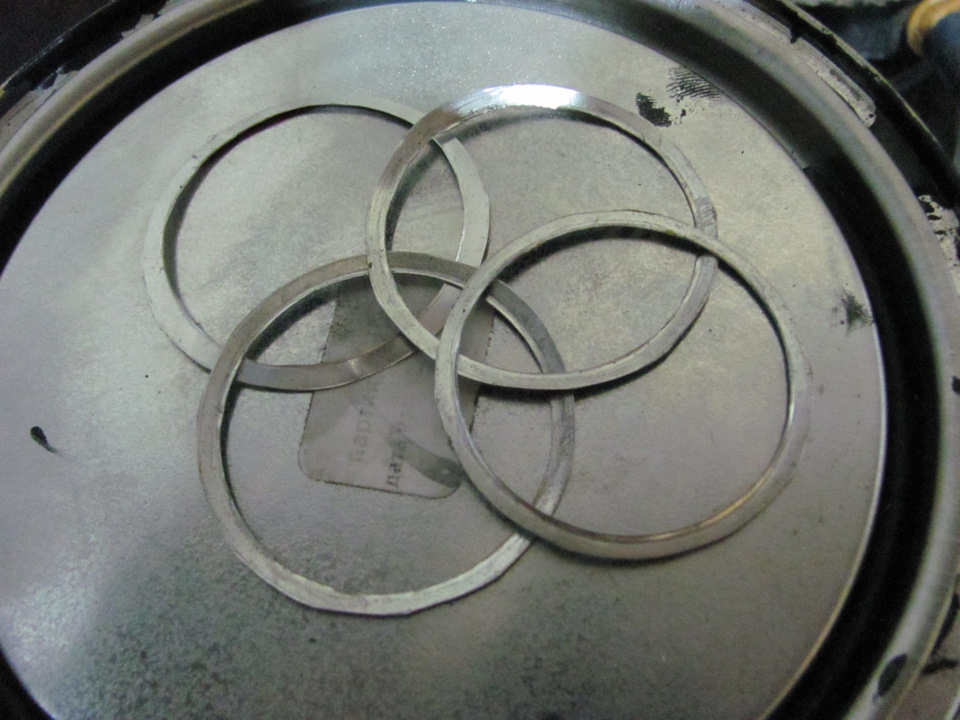

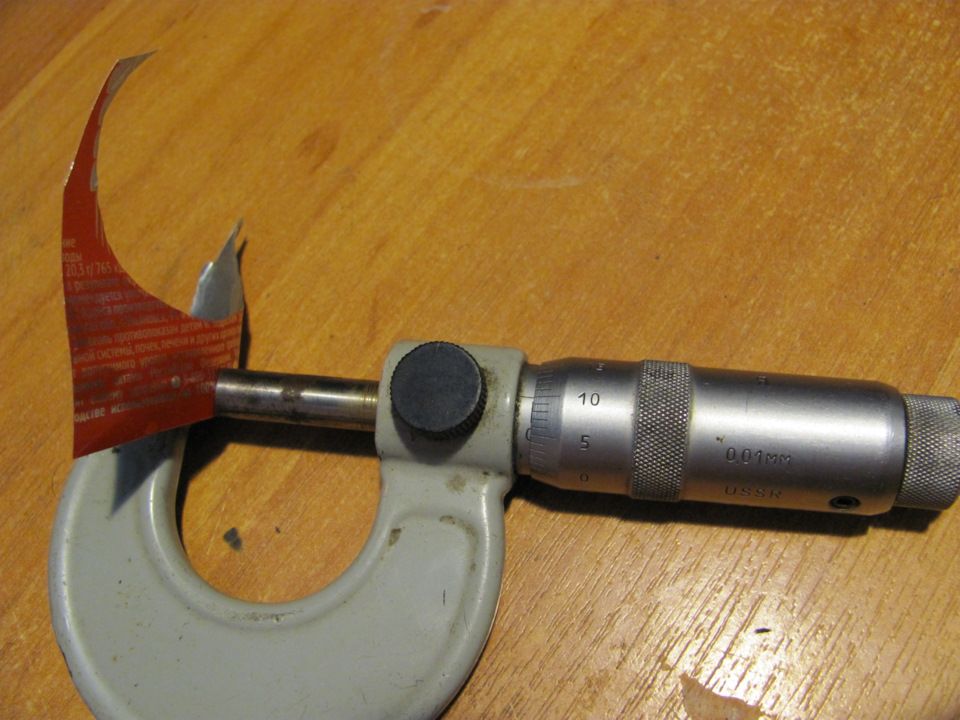

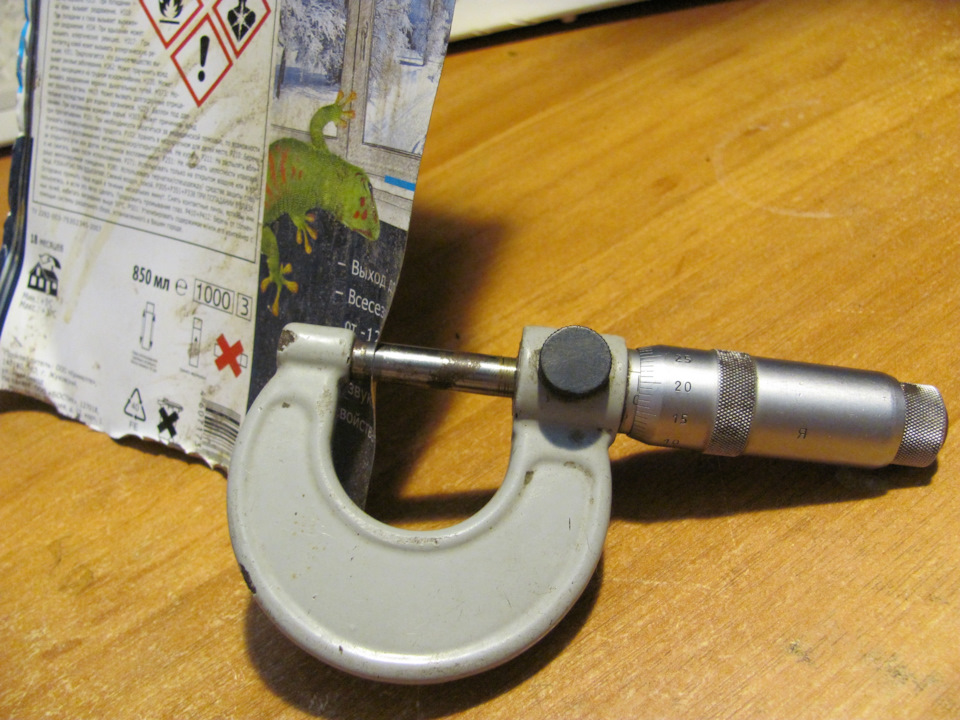

Затем необходимо изготовить несколько колец из пивной банки и балона из под пены, для регулировки подшипника. Они так же не должны задевать за сепаратор.

Нужны кольца и такие и такие. Будет проще поймать нужный момент.

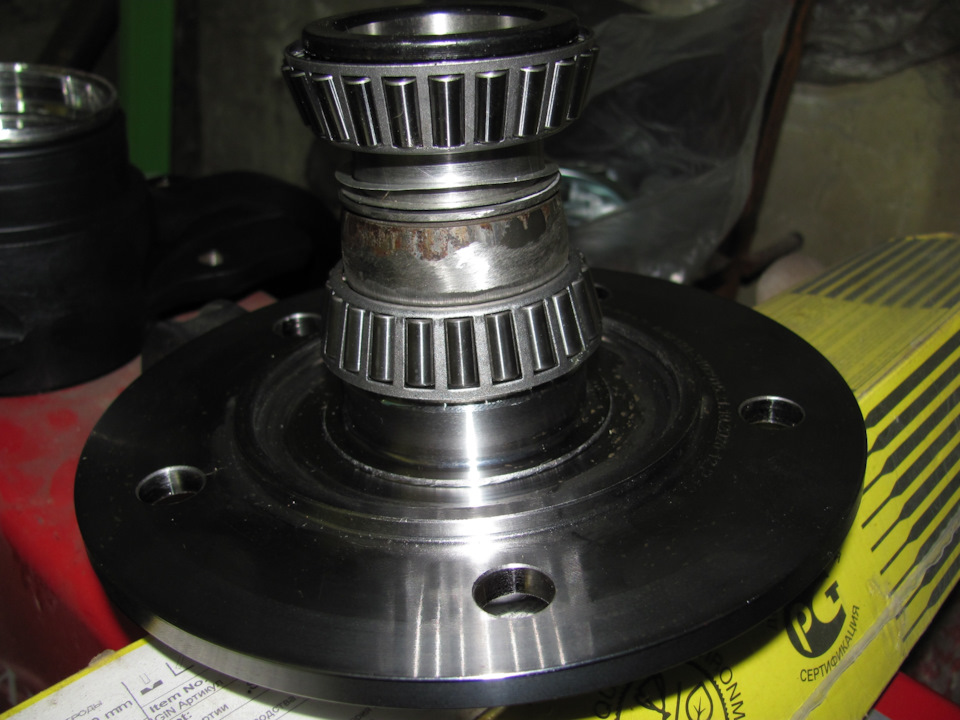

Так это все выглядит в готовом виде. Далее очень ответственный момент- регулировка. В общем и целом, узел штатный, регулировать его будем по штатному. Регламентированный зазор от 0.02 до 0.08 мм. Следует полагать, что 0.02 это для новых подшипников остальное для б/у в зависимости от состояния. Предельно допустимый 0.15 мм. Две сотки можно поймать только с помощью индикатора. Причем внимание! Это тепловой зазор! Который измеряется ПАРАЛЕЛЬНО ОСИ СТУПИЦЫ. Говоря простым языком, ступицу нужно перемещать взад вперёд, а не влево вправо болтать за колесо, как все привыкли. Для этого можно использовать любые штуковины, прикрученные к ступице, через колесные шпильки. Именно прикрученные, а не различные зажимы.
Первый кулак я делал с индикатором, второй по ощущениям. При зазоре в 1 сотку ступица крутится, но притормаживает, при зазоре в 4 сотки ощущается люфтик махонький такой едва ощутимый. Но тем не менее люфт.
При регулировке необходимо добиться лёгкого вращения ступицы, без люфта, при затянутой гайке моментом 20 кгс/см.
До начала регулировки, нужно все вымыть и почистить. Это тоже важно! Никаких песчинок или остатков смазки быть не должно. Забить новые обоймы подшипников в поворотные кулаки. Опять все протереть! Сальники не ставим. Собираем все на сухую, без какой либо смазки на данный момент. Шайб нужно положить много, чтоб подшипники изначально не закусило. Затягиваем гайку, смотрим люфт. Есть — убираем шайбу, нет — докладываем. И таким Макаром, нужно добиться лёгкого вращения ступицы, при затянутой гайке. Гайку необходимо тянуть постепенно, проверяя вращение ступицы. Каждый раз, с одним и тем же моментом затяжки. Затянул до нужного момента, смотрим люфт. Люфта быть НЕ ДОЛЖНО! СОВСЕМ! зазор в 2-3 сотки рукой не ощущается, это факт. Даже если есть еле еле ощутимый люфт, это уже почти десятка. Ну, нам же нужен идеал)) поэтому продолжаем до победы.

Тут на видео ПРАВИЛЬНАЯ регулировка. Гайка затянута моментом 20 кгс/см при этом, ступица не имеет люфта и крутится легко без каких либо подтормаживаний.
На этом у меня все. Всем полного бака!

Источник

Шариковый подшипник ступицы (штатная ступица)

Рег.: 01.02.2006
Сообщений: 25
Откуда: Москва, Таганка
Возраст: 38

Рег.: 08.12.2004
Сообщений: 2238
Откуда: Нижний Новгород
Возраст: 52
Авто: УАЗ Патриот 2013 г. дизель 51432

Рег.: 09.12.2004
Тем / Сообщений: 15 / 2224
Откуда: Москва т.89161726159 ИванСаныч.
Возраст: 49
Авто: TLC 80 4.2 D, VW passat B3 variant TD 1.9/ То, что осталось от ВАЗ 2121 87года/29″ лебёдка,шноркель, лёгкий домашний тюнинг.

Рег.: 08.12.2004
Сообщений: 2238
Откуда: Нижний Новгород
Возраст: 52
Авто: УАЗ Патриот 2013 г. дизель 51432

Рег.: 09.12.2004
Тем / Сообщений: 15 / 2224
Откуда: Москва т.89161726159 ИванСаныч.
Возраст: 49
Авто: TLC 80 4.2 D, VW passat B3 variant TD 1.9/ То, что осталось от ВАЗ 2121 87года/29″ лебёдка,шноркель, лёгкий домашний тюнинг.

Рег.: 14.10.2005
Тем / Сообщений: 5 / 505
Откуда: Москва, Щукино
Возраст: 43
Авто: L200&2008

Рег.: 09.12.2004
Тем / Сообщений: 15 / 2224
Откуда: Москва т.89161726159 ИванСаныч.
Возраст: 49
Авто: TLC 80 4.2 D, VW passat B3 variant TD 1.9/ То, что осталось от ВАЗ 2121 87года/29″ лебёдка,шноркель, лёгкий домашний тюнинг.

Рег.: 08.12.2004
Сообщений: 2238
Откуда: Нижний Новгород
Возраст: 52
Авто: УАЗ Патриот 2013 г. дизель 51432

Рег.: 09.12.2004
Тем / Сообщений: 15 / 2224
Откуда: Москва т.89161726159 ИванСаныч.
Возраст: 49
Авто: TLC 80 4.2 D, VW passat B3 variant TD 1.9/ То, что осталось от ВАЗ 2121 87года/29″ лебёдка,шноркель, лёгкий домашний тюнинг.

Рег.: 08.12.2004
Сообщений: 2238
Откуда: Нижний Новгород
Возраст: 52
Авто: УАЗ Патриот 2013 г. дизель 51432

Рег.: 09.12.2004
Тем / Сообщений: 15 / 2224
Откуда: Москва т.89161726159 ИванСаныч.
Возраст: 49
Авто: TLC 80 4.2 D, VW passat B3 variant TD 1.9/ То, что осталось от ВАЗ 2121 87года/29″ лебёдка,шноркель, лёгкий домашний тюнинг.

Рег.: 08.12.2004
Сообщений: 2238
Откуда: Нижний Новгород
Возраст: 52
Авто: УАЗ Патриот 2013 г. дизель 51432

Рег.: 09.12.2004
Тем / Сообщений: 15 / 2224
Откуда: Москва т.89161726159 ИванСаныч.
Возраст: 49
Авто: TLC 80 4.2 D, VW passat B3 variant TD 1.9/ То, что осталось от ВАЗ 2121 87года/29″ лебёдка,шноркель, лёгкий домашний тюнинг.

Да именно, но моя конструкция замерялась по длине вала ступицы от конца до кольца сальника. Длина её 57мм. Исходя из этого пакет был сделан несколько длиннее для возможности затяжки узла намертво.

Ты имеешь ввиду шайбой? Нет конечно Там везде организованы очень правильные зазоры, не позволяющие попадать грязи и воде во внутреннюю полость втулки и подшипников. Между шайбой и подшипником, а так же с внешней стороны шайбой и сальником- смазка!

Источник

Лада 4×4 3D Нива 96 г.в. › Бортжурнал › Двухрядные ступичные подшипники SKF от грузовика IVEKO Daily

Сага о передних ступицах и их подшипниках.

После ревизии передка дошло дело до установки доработанных ступичных узлов

Ремарка
Делал эти кулаки ещё для прошлой нивы ещё весной 2011 года, и с тех пор они безотказно служили верой и правдой, исправно дубася по изувеченным дорогам Омска и его окрестностей.
Когда их делал, рассчитывал что они точно переживут Ниву. Так оно и получилось — кулаки перекочевали уже на эту машину.
А теперь о том как это всё делалось.

Ступичный узел ВАЗ 21(21,213,214,218,30…)

один из, не побоюсь этого слова, самых колоритных, по части адресованных в его адрес сугубо русских (матерных)

слов со стороны Ниваводов, инженерный изыск, а на сегодняшний день полнейший архаизм и конструкторская менеджерская тупость АвтоТАЗа.

При сборке для регулировки зазора в подшипнике по книжке надо:
«…Устанавливаем новую регулировочную гайку. Затягиваем ее моментом 19,6 Н.м (2,0 кгс.м), одновременно проворачивая ступицу в обоих направлениях. Ослабляем регулировочную гайку и снова затягиваем ее моментом 6,86 Н.м (0,7 кгс.м). Затем отпускаем гайку на 20–25o. Проверяем зазор в подшипниках: он должен быть в пределах 0,02–0,08 мм. Стопорим гайку, вдавив ее буртик в пазы хвостовика наружного шарнира привода…»
Ладно бы сделал раз и забыл, но ведь необходимость регулировки возникает частенько, особенно если поездить по плохим дорогам, кои у нас в гОмске везде. А если чуть прозевать момент, то ступица начнёт вращаться во внутренней обойме подшипника, и всё аля-улю – люфт уже не устранить простой протяжкой гайки и побежал по гамазинам закупать подшипники (2 штуки по 250 руб), новую ступицу (750-1000 руб), а продавцы

благодаря инженерам АвтоТАЗа тем временем радостно потирают руки.

Но ладно если бы просто пошёл купил нужную деталь в магазине, поставил и поехал, так нет! После того как ТАЗ начал устанавливать в Нивы ступицы и гранаты на 24 шлица, то выпуск в запчасти ступиц на 22 щлица был прекращён, типа если нужно, то покупайте вместе со ступицами и внешние гранаты на 24 шлица, на Нивах ведь богатые люди разъезжают, им вообще без проблем оказывать благотворительную помощь голодающим кетайцам.
Вот и маются люди, покупая чёрти что в магазинах:
То диаметр ступицы +/- километр
То метал сыромятина
То подшипники с фиг поймёшь какой посадкой
В общем опять всем известная петрушка с какчеством запчастей на русское чудо инженерной мысли.

Разок по наивности купил в автомагазине новую ступицу и подшипники. И что в итоге? Новый подшипник не лезет на новую ступицу!

What the fake, mother fake?!

Нагуглил чертежей для расточки кулака,

Заказал самые п…датые подшипники SKF IVEKO BTH-1024 C (2200 р.шт.) от грузовика грузоподъёмностью 5,5 тонн, вот так огромный запас прочности для маленькой Нюськи!
Подшипник вообще сказка:

Такие в нашей раше фиг кто делать будет, это точно, а если и будет то это будет жалка пародия.

Посадку под внутренние сальники решил расточить под сальники NISAN AD (300 р.шт.)

По сравнению с русскими это небо и земля, просто космические технологии рядом с деревянной телегой :)))

Отыскал нужных людей (токарей) на одном из заводов и после того как у меня появились все необходимые железки, отдал им всё это богатство в работу.

С такими кашерными подшипниками ставить беспонтовые ступицы вообще не простительно, а по сему в экзисте были найдены и заказаны очень таки неплохие ступицы Coram made in Italy (по 1100 р.шт.),

Ступицы высший класс, диаметр строго 39,98 мм, то что доктор прописал.
Блин почему-то в Европе не впадлу делать качественные запчасти, которые нужны людям, и зарабатывать на этом деньги, а на АвтоТАЗе до Европы видимо как пешком до Шанхая.

Через недельку ожидания получил долгожданную обновку и всё быстренько собрал воедино. Стопорные кольца применил от Москвича 2141.

Источник

Нерегулируемая ступица НИВА

Содержание статьи :

«Усиленный» ступичный узел для НИВЫ с усиленной ступицей 2123(24 шлица) от ВолгаАвтопром

Приобрёл вот такое изделие:

Первичный осмотр показал наличие непонятных отверстий, через которые вода свободно попадает к подшипнику минуя сальник…

Отверстия мимо сальника

У ВолгаАвтоПром узел условно разборный (не разборный) — каждый раз требуется замена дорогостоящего подшипника. Т.к. он разбирается, и обойма остаётся на ступице.

В добавок ко всему ступицы не имеет следы термообработки и при измерении на твёрдость, оказалось, что ступицы абсолютно сырая.

Сырая ступица ВолгаАвтоПром

Как затащу на стенд 100% родную Конвейерную ступицу, сделаю об этом запись.

Сейчас займусь замерами геометрии ступицы ВолгаАвтоПром. Потом добавлю в этот пост результаты.

Единственный её плюс, что она немного толще — в месте под сальник, нет напрессовываемого колечка, а ступица цельная, что немного усиливает ступицу.

Продолжение:
Замерил ступицу, смотрите картинку:

Чертёж ступицы ВолгаАвтопром

Установка в передние ступицы НИВЫ 21213 двухрядных роликовых подшипников от грузовика IVEKO Daily

Ступичный узел ВАЗ 21(21,213,214,218,30…)

один из, не побоюсь этого слова, самых колоритных, по части адресованных в его адрес сугубо русских (матерных) слов со стороны Ниваводов, инженерный изыск, а на сегодняшний день полнейший архаизм менеджерская тупость АвтоТАЗа.

При сборке для регулировки зазора в подшипнике по книжке надо:
«…Устанавливаем новую регулировочную гайку. Затягиваем ее моментом 19,6 Н.м (2,0 кгс.м), одновременно проворачивая ступицу в обоих направлениях. Ослабляем регулировочную гайку и снова затягиваем ее моментом 6,86 Н.м (0,7 кгс.м). Затем отпускаем гайку на 20–25o. Проверяем зазор в подшипниках: он должен быть в пределах 0,02–0,08 мм. Стопорим гайку, вдавив ее буртик в пазы хвостовика наружного шарнира привода…»
Ладно бы сделал раз и забыл, но ведь необходимость регулировки возникает частенько, особенно если поездить по плохим дорогам. А если чуть прозевать момент, то ступица начнёт вращаться во внутренней обойме подшипника, и всё– люфт уже не устранить простой протяжкой гайки и побежал по магазинам закупать подшипники (2 штуки по 250 руб), новую ступицу (750-1000 руб), а продавцы благодаря инженерам АвтоТАЗа тем временем радостно потирают руки.

Но ладно если бы просто пошёл купил нужную деталь в магазине, поставил и поехал, так нет! После того как ТАЗ начал устанавливать в Нивы ступицы и гранаты на 24 шлица, то выпуск в запчасти ступиц на 22 щлица был прекращён, типа если нужно, то покупайте вместе со ступицами и внешние гранаты на 24 шлица, на Нивах ведь богатые люди разъезжают, им вообще без проблем оказывать благотворительную помощь голодающим кетайцам.
Вот и маются люди, покупая чёрти что в магазинах:
То диаметр ступицы +/- километр
То метал сыромятина
То подшипники с фиг поймёшь какой посадкой
В общем опять всем известная петрушка с качеством запчастей на русское чудо инженерной мысли.

Замеры показали: диаметр ступицы 40,01 мм, подшипника 39,98 мм?! Какого чёрта?
В СТО в таком случае просто наждачкой уменьшают на глазок диаметр ступицы и забивают при необходимости кувалдой подшипник на ступицу (не вру, сам видел).
С таким подходом к изготовлению деталей на машины, русские транспортные средства являются для окружающих объектами повышенной опасности в кубе! Не говоря уже о том, что это грозит здоровью и безопасности самого водителя такого средства.

Вся эта петрушка упорно мне сверлила мозг, а окончательно добила и побудила к началу активных действий.

Насмотрелся картинок устройства доработанного узла

Нагуглил чертежей для расточки кулака,

Заказал самые хорошие подшипники SKF IVEKO BTH-1024 C (2200 р./шт.) от грузовика грузоподъёмностью 5,5 тонн, вот так огромный запас прочности. Подшипник вообще сказка:

Такие в нашей раше фиг кто делать будет, это точно, а если и будет, то это будет жалка пародия.

Посадку под внутренние сальники решил расточить под сальники NISAN AD (300 р./шт.)

По сравнению с русскими это небо и земля, просто космические технологии рядом с деревянной телегой!

Отыскал нужных людей (токарей) на одном из заводов и после того как у меня появились все необходимые железки, отдал им всё это богатство в работу.

С такими отличными подшипниками ставить плохиеступицы вообще не простительно, а по сему в экзисте были найдены и заказаны очень неплохие ступицы Coram made in Italy (по 1100 р./шт.),

При установке на машину вылезла неожиданная проблема:

тормозной диск не вставал по центру скобы, дистанционной шайбы толщиной 2 мм оказалось недостаточно. Поставил две и всё встало на свои места. По всей видимости при расточке где-то накосячили, ну да ладно всё равно бесплатно делали.
При сборке затянул гайки моментом 21 кг/с, всё встало плотно и вообще без каких-либо люфтов. Поехал и возрадовался поточневшему рулю и острым как на зубиле тормозам.

Итоги по расходам:
Подшипники 2200х2=4400
Сальники 300х2=600
Кольца стопорные 50х2=100
Ступицы 1200х2=2400
Итого: 7500

Дополнение спустя год эксплуатации:
Всё работает отлично, ничего не люфтит. В этом году весна выдалась злая на дороги, точнее их полное отсутствие, уже со счёту сбился сколько раз влетал на скорости при повороте в глубокие колдобины, раньше бы сразу необходимо было лезть проверять люфт подшей и с 70% вероятность их подтягивать, а этим всё не по чём. Как всё же приятно, когда при езде на одну проблему становится меньше.

Переделка ступицы на нерегулируемая ступицу на 108 (6008) подшипниках для НИВЫ

Никак не доходили руки до переделки второй стороны на нерегулируемую ступицу. Одну сторону для эксперимента переделал год назад. Вот загудели подшипники и на второй стороне, и пришло время перемен.
Покупаю интересующие меня подшипники. Шайбы давно ждали своего часа. Приехал к другу и начал переделывать.

Всё разобрал, помыл

1. Вскрыл и помазал подшипники, подшипники покупал фирмы NTN сделано в Японии 400р/шт.

2. Шайбы которые ждали своего часа

3. Размер 19,5мм! вымеряется по своему поворотному кулаку, этот размер должен быть на 1 мм больше чем расстояние между родными подшипниками, если его сделать меньше, то новые подшипники развалятся за 10 км., я наступил на эти грабли, к сожалению, потом переделал и всё нормально.

4

Вот в таком порядке всё раскладываем.

5

Вот такой бутерброд (только сальников не хватает) запрессовывается в поворотный кулак, начиная со стороны ступицы, т.е. с наружной стороны.

6

Вот так выглядит запресованный подшипник.

7

8

После сборки затягиваем до ж**ы! я тянул 2х метровой трубой! желательно немного прикатать и радоваться.

Эксплуатация показала, что конструкция простая, но довольно надёжная, преимущество в том, что ничего точить (кроме шайб) не надо, всё остаётся в стандарте, если вдруг развалятся, то можно поставить родные подшипники и ехать дальше! Но в течении года данная конструкция ни разу не подвела! Тестируем эту конструкцию на 2х автомобилях, полёт нормальный!

Токарю отдал точить ступицы и цапфы под двухрядный шариковый подшипник, надеюсь скоро будет готово. С меня фотоотчет

СТУПИЦА

ЦАПФА

шайбы ставятся с каждой стороны подшипника
