Установка низового распредвала от ОКБ двигатель в НИВУ
После долгих раздумий и штудирование интернета был заказан распредвал 21214-14+2 разрезная шестерня и доработанные тарелки клапанов.
Установка распредвала 21213-1006010-04 ОКБ «Двигатель» в НИВУ
Шум цепи ГРМ что называется «достал». Решил поменять цепь. Но это маленькое решение повлекло за собой чуть ли не переборку всего двигателя.
Итак, рассказываю по порядку:
Снимаю натяжитель цепи (стоял обычный, цанговый) — вижу, что на шток натяжителя уже наварен удлинитель, значит, цепь уже точно регулировать некуда. Снимаю цепь, звездочки распредвала и привода агрегатов, палец цепи, башмак натяжителя.
На башмаке натяжителя — следы значительного износа. Успокоитель тоже довольно таки сильно выношен.
До соревнований еще 9 дней, до тренировки — 2 дня. И тут в голове промелькнула мысль — все равно часть двигателя уже разобрана, почему бы заодно не установить лежащий у меня уже давненько низовой распредвал, заказанный ранее в ОКБ «Двигатель».

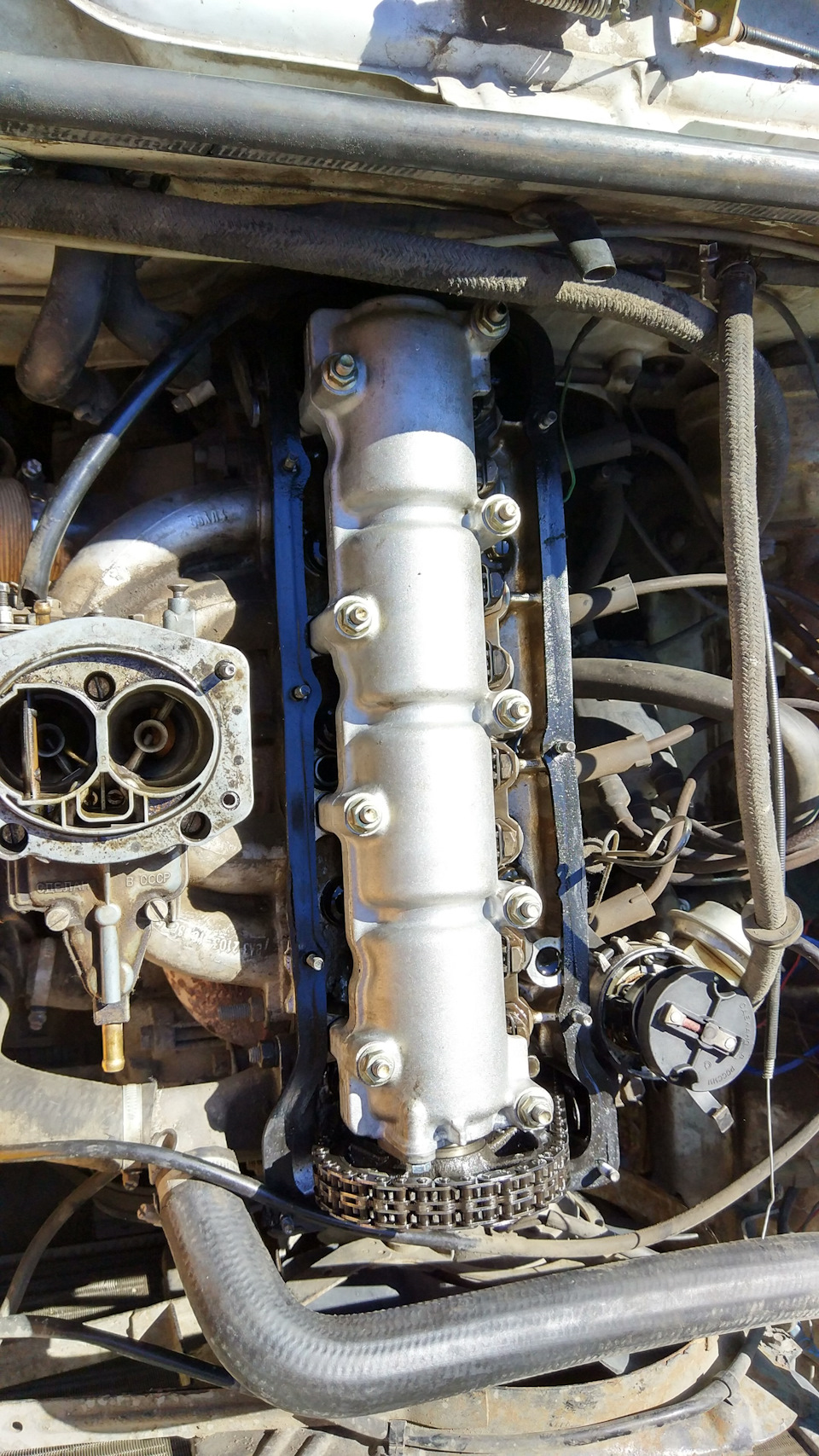

Снимаю постель распредвала, достаю сам распредвал из нее, и моим глазам открывается следующая картина:
Старая постель распредвала и распредвал.
Вынос на постели распредвала.

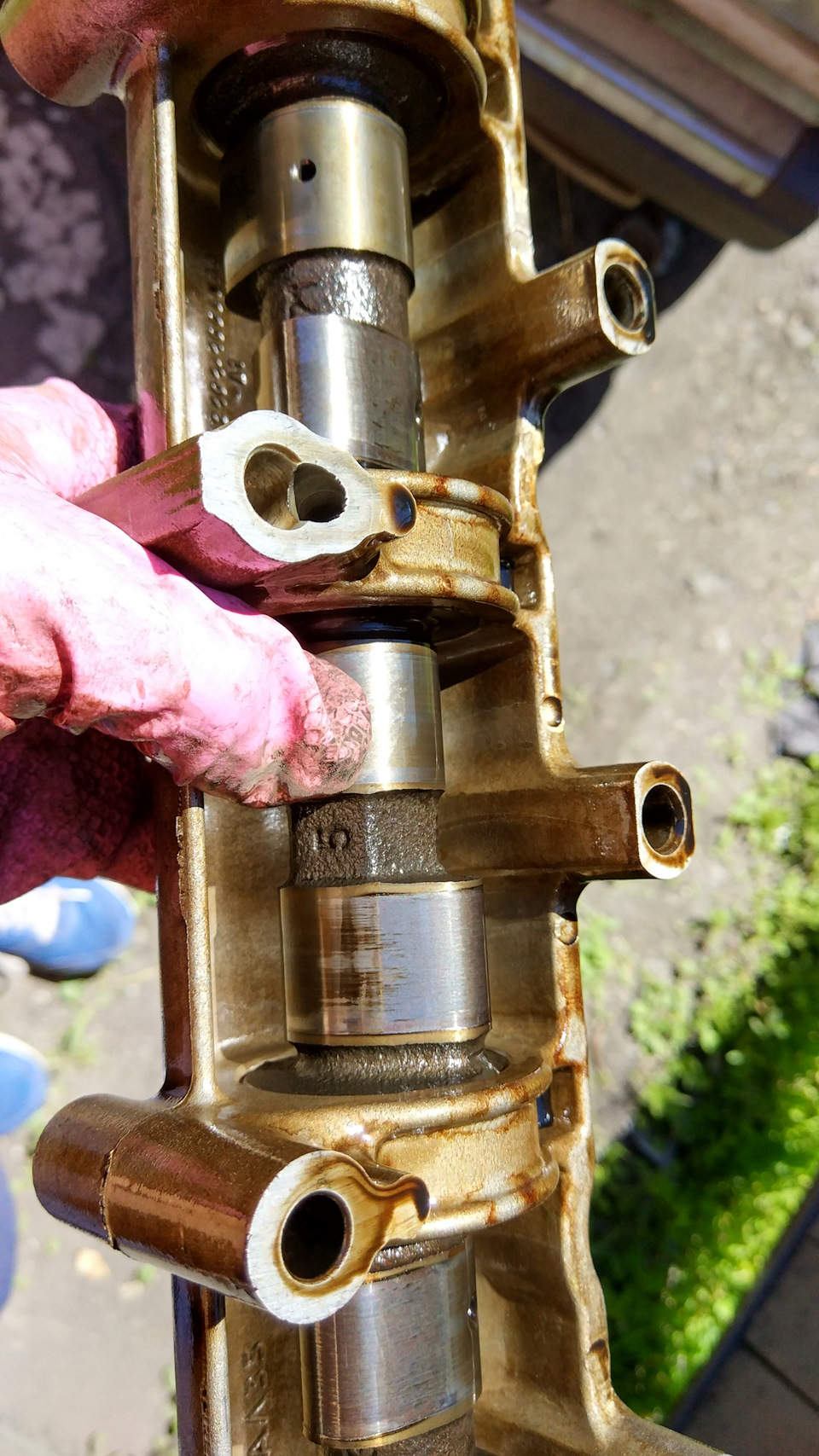

Вынос на шейке и кулачках распредвала.
Однозначно, постель распредвала надо менять.
Рокера находятся не в лучшем состоянии:
Старые рокера. Виден износ на рабочих поверхностях.
Покупаю новую постель распредвала и рокера (новая цепь (латвийская), передний сальник коленвала (БРТ), прокладка передней крышки, успокоитель, башмак натяжителя (БРТ), натяжитель (решил поставить АНЦ «Пилот»), маслосъемные колпачки («Goetz») — все это было приобретено ранее).
Разрезная шестерня распредвала и специальные тарелки клапанов были заказаны мной одновременно с распредвалом в ОКБ «Двигатель».
Сам ставить распредвал не стал (необходимо настраивать перекрытие клапанов с помощью измерительной головки). Ситуация немного осложнилась тем, что при рассухаривании клапанов мы внимательно осмотрели их штоки — и увидели на них довольно значительный вынос. Пришлось снять головку двигателя, поменять все клапана на новые, предварительно притерев их.
В итоге имеем ночь работы и двигатель, работающий совершенно по другому!
Исчез звук лязганья цепи, двигатель стал работать намного мягче. Появился момент на низах, двигатель стал реально тянуть машину практически начиная с холостого хода. Поведение машины на тренировке по джип-триалу улучшилось настолько, что я даже не ожидал!
Распредвал «Трофи» для НИВЫ
Зная проблемы многих «нивоводов», установил распредвал»Трофи».
Что дает данный распредвал:
1. Уверенная работа двс на «низах»
2. Экономия бензина.
3. Динамика
Порядок установки вала и сравнительные показатели стокового распредвала и «Трофи»
Распредвал ОКБ Двигатель 21214-14+2 и разрезная шестерня в НИВУ
Мне всегда хотелось увеличить тягу двигателя на низких и средних оборотах, т.к. больше 4.5 тыс. не раскручиваю. После просмотров отзывов между 14-ым и 44-ым был сделан выбор в сторону первого. Но чисто 14-ый вал брать не хотелось — основной момент ушел бы до 3.5 тыс., собственно поэтому взял 14+2 под гидрокомпенсаторы. Есть таблица для выбора:
У родного напомню следующие характеристики: 55-30/30-73, подъем 9.5/10.7, перекрытие 0.8.
Были заказаны:
1. Распредвал 21214-14+2;
2. Серийные клапанные тарелки 2101 с роспуском 1,6-1,8 мм;
3. Звездочка, регулируемая 2123 Шеви-Нива (однорядная, с флажком);
Через полторы недели получил заказ:
Профили кулачков на глаз практически идентичны, за исключением большего подъема у 14+2:
На фото почему-то не заметно
Приступил к замене:
Родной вал с еле ощутимым износом
Смазал и поставил новый вал
Попутно были заменены все маслосъемные колпачки на Corteco:
Установлены тарелки клапанов с роспуском:
…и регулируемая звездочка:
Осталось поставить вал
После установки р/в, осталось выставить его. Поршень установил в ВМТ, прокручивая переднее левое колесо и подсвечивая в свечное отверстие. Метка на шкиву КВ не дошла ползуба. Делаем новую метку на шкиву. Далее зажимаем два болта разрезной звезды и ищем перекрытие клапанов 1-ого цилиндра:
Расслабляем болт и ставим КВ по свежей метке. Регулировка завершена, осталось поставить крышку:
Результат : тяга чувствуется уже при старте, практически не нужно подгазовывать (если трогаться плавно). Первый приход после 1.5 тыс. более ярко выражен, чем на стандартном валу; до 4 тыс. крутится ощутимо быстрее, особенно заметен подхват после 3.5 тыс. Нет провала при разгоне в районе 2-2.5 тыс. об. По БК холостые стали чуть ровнее, «на практике» это не заметно, работает ровно, как и раньше. Резьбы свечей сухие.
Характеристики распредвала 4-44 от ОКБ двигателя в НИВУ
Сегодня забрал долгожданный Распредвал 4-44 от ОКБ Двигатель под гидрокомпенсаторы. Вместе с ним:
-Разрезная шестерня.
-8 доработанных тарелок (под меньший натяг пружины)
Это Низовой распредвал для двигателей объемом 1,7 … 1,8 л.с рабочим диапазоном до 6000 об/мин.
-Подъемы клапанов, мм:
выпускного 11.6мм
впускного 11.6мм
-Фаза выпуска, град.
(до НМТ – после ВМТ) 57-28
-Фаза впуска, град.Т
(до ВМТ – после НМТ) 29-61
-Высота перекрытия клапанов, 1.2 мм
— Базовый диаметр, 29.9 мм
-Предельные рабочие об/мин
с доработанными тарелками 7190
https://www.drive2.ru/l/2657241/, https://www.drive2.ru/l/1332920/, https://www.drive2.ru/l/288230376153143870/, https://www.drive2.ru/l/7580512/, https://www.drive2.ru/l/288230376152790038/
Замена масла ДВС НИВА
Можно ли смешивать масла?
Борьба с утечками масла в ДВС
Видео – замена моторного масла для
Лада 2107 Эммануэль › Бортжурнал › Под капотом, часть 10: «Ставим головку на место. Распредвал от Нивы (21213)»
Следующий сажек на пути к истине — поставили голову на место, опять же на новую нормальную прокладку и затянули все как пологается, на момент нужный, а не тяп-ляп, как похоже было сделано предыдущим хозяином — прокладка была передавлена…
Решено немного изменить работу двигателя и поставить всеми советуемый, кто ставил конечно, распределительный вал от Нивы (21213).
Почему был выбран этот распредвал? Двигатель часто не раскручивается у меня более 4500, значит нам верхи особо не нужны. А распредвал от Нивы считается низовым, тоесть с ним крутящий момент смещается вниз, тоесть на более низкие обороты, нежели с классическим ВАЗ-2101. Фаза шире, ход клапана будет больше — в теории — это должно дать прибавку к мощности для 03-го движка, но слухам верить не будем, проверим на практике. (правда эт будет еще не скоро… пока двигатель соберем, пока обкатаем…)
При установке пошли легким путем — остались с прежней шестерней и прежним положением цепи на последней. Хотя советуют смещать на зуб назад, или лучше ставить и регулировать разрезную шестерню. Это все хорошо, но все равно шестерню на коленках не настроить, будем довольствоваться имеющимися результатами. Не корч же строим =)))
Вот немного инфы о распредвалах классики и нивы и сравнение их, а так же цитаты с форумов. Это все и подтолкнуло взять именнно вал 21213, а не 2101, старый износился ужасно… (цитируемое пишем курсивом):
«Ставь смело, ничего страшного)), я ставил нивовский распредвал на двиг 2106, по ощущениям тяга на низах стала лучше, хотя это субъективно. По моему у нивовского распредвала кулачки открывают клапан на несколько десятых миллиметра больше, что в теории должно дать увеличение мощности…»
Это только пара цитат. На форумах и на драйв2 много подобной информации. Вдоваться глубоко не будем потому, будем далее тестировать сея агрегат =)))
Всем удачи на дорогах и ровных фаз грм! 😉
Лада 2105 Пятюня:) › Бортжурнал › Установка распредвала 21213 или что я делаю не так?!
Всем привет! Реализовал небольшую «доработку» двигателя (почему в кавычках, напишу позже), установив распредвал. Вал поставил 3 дня назад, написал сегодня, чтобы ощутить «эффект» от вала. Ставится просто: снимаем старое, ставим новое.
Некоторые интересные моменты, выявленные при разборке:
Вот так должен выглядеть двигатель изнутри, а то многие выкладывают фото движка, а внутри всё как гудроном намазано.
Состояние вала после пробега 135790км — отличное! Износ ногтём не чувствуется.
Новый вал на месте:
Забыл сказать, у меня больше года как стоит разрезная шестерня. При помощи неё было найдено перекрытие клапанов:

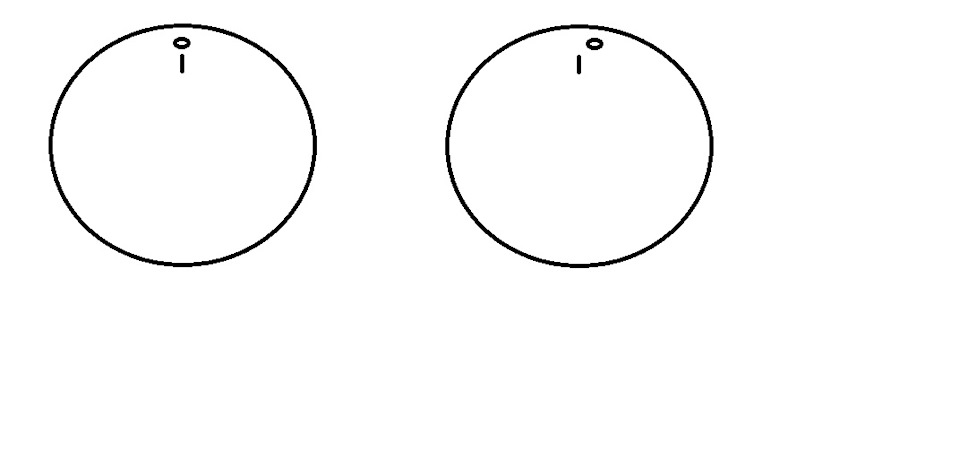

Кстати, при установке данной шестерни что родной, что 213 валы сразу в исходном положении уже находились почти в перекрытии, только, как видно выше, метки на корпусе и шестерне родного вала совпадали, а метка нивовского заметно смещена в запаздывание.
И тут у меня возникает первый вопрос:
сколько я не читал записей об установке 213 вала на класскику, все пишут, что вал наоборот оказывается смещён в опережение, то есть в область низких оборотов. Что я сделал не так?:=)
Вопрос номер 2:
поставив вал в перекрытие, завёлся, на хх показалось, что двигатель работает ровнее…но вот я поехал и…ГдЕ обещанная тяга на низах? Где прирост тяги сверху? В сравнении с родным валом, стоящим строго по меткам, 213 вал дал ухудшение тяги снизу, и если прирост, то еле заметный сверху и по середине.
Не понравилось, на следующий день отвёл вал в опережение градуса на 3-4, завёл, холостой стал похуже, поехал…снизу вроде чуть лучше стало, но не лучше, чем с родным валом…какого-то супер прироста в области средних и высоких оборотов я опять не почувствовал. В целом, всё примерно как с родным валом. Для верности замерил разгон 40-100км\ч, действительно, результат такой же…Больше не хочу снимать клапанную крышку, но ощущение, что вал нужно ещё сильнее в опережение пустить.
В общем итог: пока к установке на двигатель 1.5 рекомендовать никак не могу, т.к. можно купить разрезную шестерню (1000р с доставкой), сэкономив деньги и получив тот же самый эффект. Через недельку-другую может снова скину клапанную крышку и поверну вал ещё больше в опережение коленвала, в надежде увидеть обещанную тягу с низов. Улучшения тяги в области очень высоких оборотов (более 6000) тоже не заметил, с родным валом 90 на второй разгонялся, дальше крутить страшно было.
Дополнение от 18.07.18. Вал был установлен вновь по меткам. Есть небольшое улучшение тяги после 2.5-3 тысяч оборотов. Низовым вал этот никак назвать нельзя. Максимальная скорость автомобиля выросла где-то на 5-8 км\ч, на 4 передаче на автомагистрали можно подниматься в затяжной подъём на скорости 150км\ч, при этом автомобиль не замедляется. Но так ли часто мы ездим на таких скоростях и оборотах?
Вал по прежнему не рекомендую для 1.5 двигателя, разрезная шестерня дала бОльший эффект при установке на родной вал.
Дополнение от 18.09.18 вал демонтирован. Не нравится мне его эффект.
