За что отвечает трамблер в матизе
Daewoo Matiz Blue Sky › Бортжурнал › Загадочная история трамблёра
Не так давно я поменял бегунок и крышку трамблёра на, не скрою, дешёвые аналоги от Nipparts (впрочем они работают отлично). Все последующие фотографии взял из ЭТОЙ записи для наглядности.
Думаю многие знают как нумеруются цилиндры в матизе. А на крышке подключение идёт против часовой стралки. НО в чём соль: на оригинальной крышке выбита цифра 1, а на данном аналоге на том же самом месте выбита цифра 2. Автор вышеупомянутого поста так и подключил отталкиваясь от цифры 2, и уверял что всё отлично работает у него. Я же подключил так как у меня было раньше, отталкиваясь от единички на оригинальной крышке, вот так:
И у меня так уже отбегала машина около 4 месяцев. Но на прошедших праздниках копался что-то под капотом, и думаю дай попробую перецепить провода, подключил по другому (по схеме на первой картинке) и машина не заводится совсем. Вопрос к знатокам от чего так происходит? Почему нумерация на этом трамблёре другая, и у одних так работает а у других нет. И ещё один вопрос: машину сильно дёргает на низкой скорости (до 20кмч) если ехать без газа. От чего такое может быть, что смотреть? Дроссельная заслонка чистая, РХХ и ДПДЗ в норме вроде как.
Daewoo Matiz 2007, двигатель бензиновый 0.8 л., 51 л. с., передний привод, механическая коробка передач — другое
Машины в продаже
Daewoo Matiz, 2014
Daewoo Matiz, 2006
Daewoo Matiz, 2010
Daewoo Matiz, 2013
Комментарии 26
так же машина дёргается, ломаю башку что это такое))) если вдруг точно вычислишь, будь другом, напиши а?!)))
Только что запись читал, человек поменял ВВ провода и свечи и ему помогло. Попробуйте) мне вот не помогло 😀
Тоже видел эту запись, так на твой БЖ и вышел через коменты_)))
У меня не оригинальный трамблёр стоит, старый валяется в гараже, надо его взять обслужить и попробовать на родину вернуть тогда, вдруг поможет) провода тоже кал у меня) тоже попробую заменить)
так же машина дёргается, ломаю башку что это такое))) если вдруг точно вычислишь, будь другом, напиши а?!)))
а вообще причин много может быть, надо симптомы поточнее. Дёргается на ходу как у меня или ещё и обороты плавают на холостом на месте?
На ходу до 15 км/ч (сильнее на прогретом движке, на холодную менее заметно), на тормозе пытается начать дёргаться, газу даёшь, отпускает.
На холостом ровно обороты, а вот если там электрику юзаешь, дворники или стекло подъёмники, фары включаешь выключаешь то заметно плавают обороты. Думаю РХХ точно уставший у меня. + жрёт масло и скорее всего ДЗ в говно усратая)
Ну тогда у нас идентичные проблемы. Только вот с электрикой у меня нет проблем, это скорей всего другая совсем проблема тут не подскажу. Ну вот начните с рхх и дпдз, они стоят не так дорого можно даже поменять. Рхх оригинальный ставить надо а дпдз все какой то бесконтактный ставят толи украинский толи белорусский. Воьщем на драйве много про него есть
А я всё думаю какой аналог РХХ рискнуть поставить)))
Ок, спасибо) буду возится, вдруг победа если, то радостно отпишусь в БЖ и тут)
Я попробовал от нексии рхх поставить мне его отдали. Он на вид точно такой же а на деле нихрена не работает. Движок с ним захлебывается хотя рхх настроен был. Так тчо думаю риск большой с аналогами)
эхх) колоссальная разница в цене так и манит зараза))) надо собраться духом, придушить жабу и купить оригинал)
так же машина дёргается, ломаю башку что это такое))) если вдруг точно вычислишь, будь другом, напиши а?!)))
Если обороты на месте ровные не плавают то лечить надо постепенно.
1) Промыть дроссель хорошо, рхх и дпдз.
2) Разобрать трамблёр посмотреть крышку и бегунок, почистить их если они живые.
3) Промыть форсунки если не делали этого
4) Поменять фильтры топливные на днище и в баке сетку если давно этого не делали
———
Далее если всё перечисленное не помогает от слова совсем то нужно переходить к заменам:
— Бегунок крышка трамблёра
— ВВ провода
— Свечи
— ДПДЗ
— РХХ
Это всё что я знаю, всё что может быть связано с этой проблемой. Кому то помогает замена свечей проводов, кому то помогает чистка трамблёра. Я вот сделал почти всё из того что перечислил мне не помогло ни че го 🙂 Мне осталось только форсунки промыть, и подумать над заменой дпдз рхх (хотя по показателям они в норме). Я себе уже вот точно всю голову сломал заменив перебрав все основные узлы)
Кроме того я ещё поменял датчик температуры воздуха на впуске, датчик температуры ОЖ, регулировал клапана, но всё бестолку)
Ох спасибо за список) тоже периодически встречается эта проблема в БЖ у людей, и у всех по разному решается. Я вообще сначала думал что это автомат. Кто то советовал поменять резистор вентилятора, я поменял, не помогло)
Говорил со старым мастером, правда по погрузчикам (он предположил что это может быть электрика, перегиб проводки, проржавела, увод массы, что угодно и где угодно).
Вчера только катал мастера с сервиса, он ваще не понимает что это, говорит скорее всего движок. Сейчас ищу переходник на GM12 что бы подключить его аппарат диагностики.
Привет земляк! Мои 5ть копеек по теме трамблера. Смотреть на цифры на крышке вовсе и не нужно, просто вывернуть свечу 1го цилиндра и заткнуть «кляпом» из бумаги свечное отверстие и проворачивать «колено» — в момент сжатия кляп «выстрелит». Снять крышку трамблё и смотреть куда укажет бегунок — это и есть 1й цилиндр, проворачивая колено поднятым передним колесом с вкл.передачей, Вы определите направление вращения. Согласно полученных данных и выставляйте провода. И еще, после установки проводов, ослабьте крепление трамблёра — заведите и прогрейте авто и лёгким поворотом вправо, влево добейтесь устойчивой работы. Теория хорошо — но практика лучше. По вопросам, пиши в личку — чем смогу — помогу. Сейчас обитаю в «Чёрной» Удачи.
Подозреваю, что с вашей не оригинальной крышкой, есть неоригинальный бегунок, который так же сдвинут на 60 град. В этом все дело, а то что у кого то машина заработала, со сдвинутой на 60 град крышкой — бред.
Я на досуге разбеоу его и сравню с оригинальным они у меня остались
Daewoo Matiz Дрыщпотенько › Бортжурнал › Ремонт трамблёра
С названием не мудрил, ибо кому ниб понадобиться эта инфа!
Итак, Матизатор встал… Доехал я нормально, заглушил, вышел по делам, вернулся и фиг заведу(( Стартер крутит, чек не горит, фиг его знает(( Пошевелил чтекер на трмблёре, на катушке (как то помогло, когда центральный провод из катушки выпал ))) НЕ ЗАВОДИТСЯ!((
Оттащил меня кум в гвраж, на буксире((
В обчем, проверка ошибок ничего не дала.показало датчик кондея (которого не было) и датчик температуры воздуха (понятно, воздухан то снят))
Визуально искры нет, насторожило отсутствие щёлканья форсунок, при прокрутке трамблёра. Сначала снял катушку, прозвонил
Сопротивление 2-3 — около 2х Ом, на 2-1 и 3-1 (одинаково) — около 12 кОм.съездил к родственникам, у них Матиз, замерил сопротивление…примерно то же((
Возможно не катушка!
Курим схему
Видим, что зажигание и форсунки завязаны. Итак, Яндекс в помощь
Варианты: ЭБУ, проводка, оптические датчики трамблёра…
ЭБУ, точно нет, ибо самодиагностика работает))
Проводка? Тестер в зубы)) На катушку: один 12В, другой от 0 до 2х В, при кручении стартером. На трамблёр: один масса, другой +12В, и ещё два — по 4.97В на оптические датчки…в обчем не проводка.
Курочим трамблёр…А вот как прозвонить оптические датчики?
Курим Яндекс))
Находим
Добрый человек ЭТО сделал и выложил))
Схема простейшая, спаяна за 10 минут, минус время на поиск сопротивлений (которые были выдраты из кЕтайских часов), блок питания на 15Вс какого то телевизора. Сопртивления не обязательно одинаковое, визуально диоды и так можно отличить). Суть в чём, когда диоды горят, то трамблёр работает)) Когда перестают СИЛЬНО гореть, то трамблёр НЕ работает)) Весь юмор заключается в том, что фотодиоды то работают, то не работают, и ЭТО наглядно указывает, ЧТО пора выкидывать!
Фото собраной мной схемы не рекомендую к просмотру людям, которые умеют паять)) во избежание кровавых слёз))
Как ни странно, но заработало))
Посмтрел ценники на Экзисте и заплакал((
Недавно у нас открылся автомагаз Пятое колесо)) сходил туда, продавец подобрал мне аналог, за 1400рэ. что гораздо дешевле любых аналогов на Экзисте.
Ну раз виновника нашли, то нечго его жалеть, тем более фоток разобраного оптического датчика матиза, в инете, я не нашёл…Заполним пробел))
Трамблер Дэу Матиз 0,8 л. Принцип работы, неисправности распределителя зажигания 96565195
Бесконтактная система зажигания применялась на автомобилях Дэу Матиз с 800-кубовым трехцилиндровым двигателем вплоть до 2008 года. Система достаточно надежна, но на то время она безнадежно устарела. Тем не менее еще многие водители продолжают использовать Матизы первых выпусков. Одна из проблем, которая их может ждать — нерабочий трамблер.
Как работает распределитель в системе зажигания Матиз
Бесконтактная система зажигания на трехцилиндровых моторах Дэу Матиз работает по такому же принципу, как и старая контактно-транзисторная. С той лишь разницей, что накопление и распределение электрической энергии выполняется транзисторным коммутатором и бесконтактным датчиком импульсов.
Вместо прерывателя в таких системах использовался транзисторный коммутатор, а в остальном распределение электрической энергии осуществлялось таким же механическим способом.
Ток высокого напряжения с катушки зажигания по высоковольтному проводу подавался на центральный разъем распределителя в крышке трамблера, а оттуда — на бегунок, который, поочередно замыкая контакты, раздавал высоковольтный ток каждому из трех цилиндров, обеспечивая искрообразование.
Распределитель зажигания еще можно встретить в каталоге запчастей Дэу Матиз первых выпусков.
Он состоит он из таких основных компонентов:
Корпус (10). Выполнен из алюминиевого сплава, имеет два прилива с продолговатыми отверстиями для крепления к корпусу головки блока цилиндров и регулировки положения трамблера.
Вал (11) с муфтой (8) служат для передачи вращающего момента на механизм распределителя.
Оптический датчик (13). Предназначен для считывания позиции задающего диска 16, который определяет момент подачи искры.
Крышка трамблера (21). В пластиковой крышке вмонтированы контакты изнутри, а снаружи разъемы для подключения проводов высокого напряжения. Крепится двумя винтами к корпусу.
Бегунок (ротор) 19 надет на вал 11 и поочередно замыкает центральный провод от катушки зажигания с контактами одного из высоковольтных проводов каждого из цилиндров.
Кроме этого, под крышкой трамблера установлен защитный экран (18), который предохраняет оптический датчик и задающий диск от попадания влаги, грязи пыли.
Делаем выводы. Распределитель зажигания необходим для прерывания первичной цепи и возбуждения токов высокого напряжения в катушке зажигания, а также для распределения токов высокого напряжения между тремя цилиндрами. Также трамблер подает импульс в систему управления питанием, определяя момент впрыска топлива.
Неисправности трамблера и их симптомы
К характерным неисправностям распределителя зажигания Дэу Матиз относят:
Окисление контактов внутри крышки и на бегунке (роторе).
Потеря герметичности крышки трамблера или защитного экрана оптического датчика.
Механический износ вала, корпуса, муфты, сальников и уплотнителей, что вызывает течь масла из-под корпуса на головке блока.
Окисление контактов разъема распределителя.
Каждая из этих неисправностей неизбежно отражается на работе двигателя. Каким образом — зависит от неисправности, но в любом случае ничем хорошим это не заканчивается. Признаков неисправности трамблера масса, но почти все они могут быть применены и к другим запчастям Матиз по зажиганию или системе питания. Например:
Не работает один цилиндр, двигатель лихорадит. Безусловно, это может быть последствием подгорания контактов в крышке трамблера. Но с такой же долей вероятности это могут быть свечи, высоковольтные провода или нерабочая форсунка, закоксовывание поршневых колец и прогар прокладки головки блока в конце концов.
Двигатель не запускается. Здесь, скорее всего, виноват оптический датчик, но и других причин для этого предостаточно.
Увеличение расхода топлива.
Перегрев двигателя. Обе эти причины могут быть вызваны поломками трамблера.
Звон поршневых пальцев при увеличении нагрузки на двигатель, что говорит о раннем зажигании. Если коррекция трамблера не помогает, необходимо проверять метки на распределительном валу и шкиве коленвала.
Нестабильные холостые обороты.
Сложный пуск двигателя.
Есть еще ряд очевидных симптомов, когда мы видим явную трещину или другое повреждение на крышке трамблера, течь масла из-под корпуса.
Ремонт трамблера Дэу Матиз выполняют только в крайних случаях, максимум, меняют оптический датчик. В других случаях предпочтительнее купить новый распределитель в каталоге запчастей Daewoo Matiz и забыть о проблеме на 70-100 тысяч км пробега.
Daewoo Matiz ♛Матюша♛ › Бортжурнал › Пересадка двигателя завершена. Матюша в строю.
Начало эпопеи тут. В этой же записи подвожу итоги по ходу и результату замены.

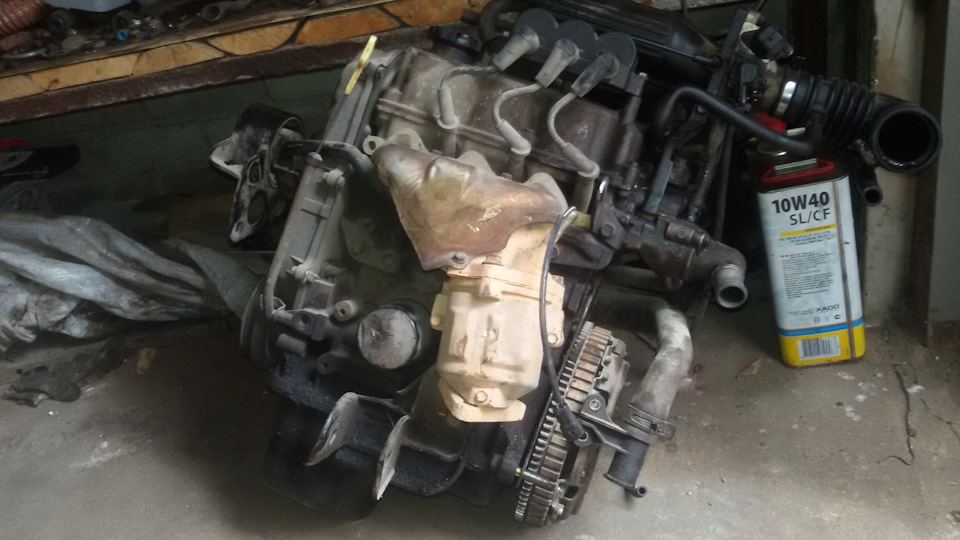

Начну, пожалуй с главного — идея поставить катушечный двигатель вместо трамблёрного провалилась с треском))) Поначалу всё шло весело и бодро — старый двигатель извлекли, новый воткнули; заменили мозги на катушечные, начали соединять проводку… Оказалось, что половина разъёмов у старых и новых проводов не состыковываются — папа решал эту проблему кардинально, с помощью ножа и синей изоленты))) Далее соединили все патрубки, да не просто так, а на щедрый слой герметика))) И в один прекрасный вечер папа сказал: «Пора! Давай пробовать заводить!». Попробовали… Поворот ключа — бензонасос качает — качает — качает- качает… И так до бесконечности. И не заводится((( И всё.
Я прям расстроилась. И забила на пару дней — даже в гараж не заходила. Потом не выдержала, зашла. А папа катушки снял и трамблёр обратно лепит. Говорит, всё равно б ничего у нас не получилось. Какой-то там датчик распредвала на новых коробках стоит, а на моей древненькой его нет. Новые мозги его ищут, а найти не могут. Говорить, всё равно он бы не завёлся.

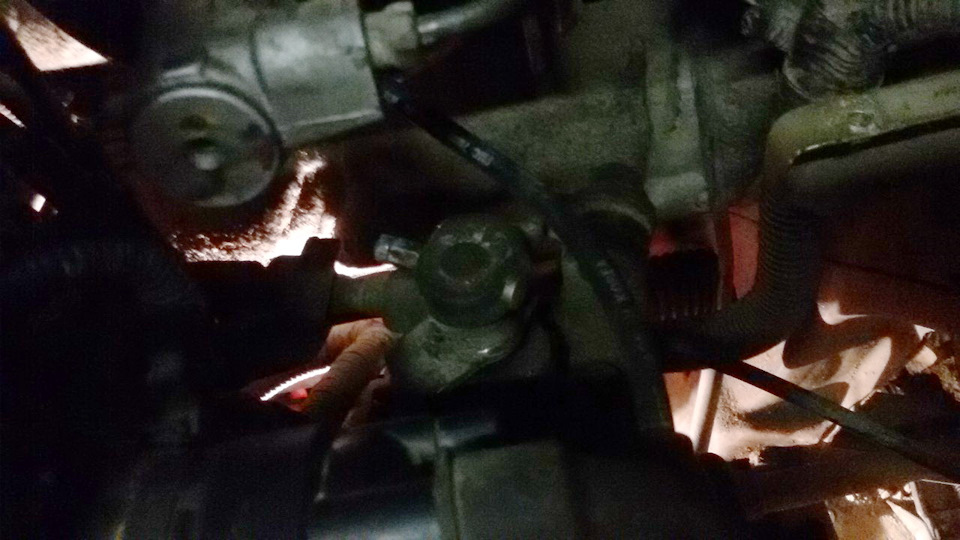

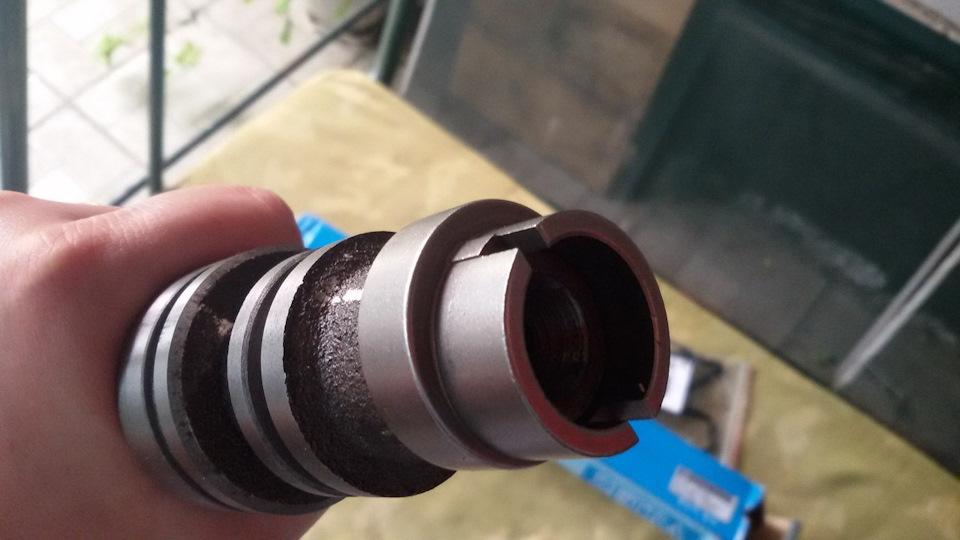

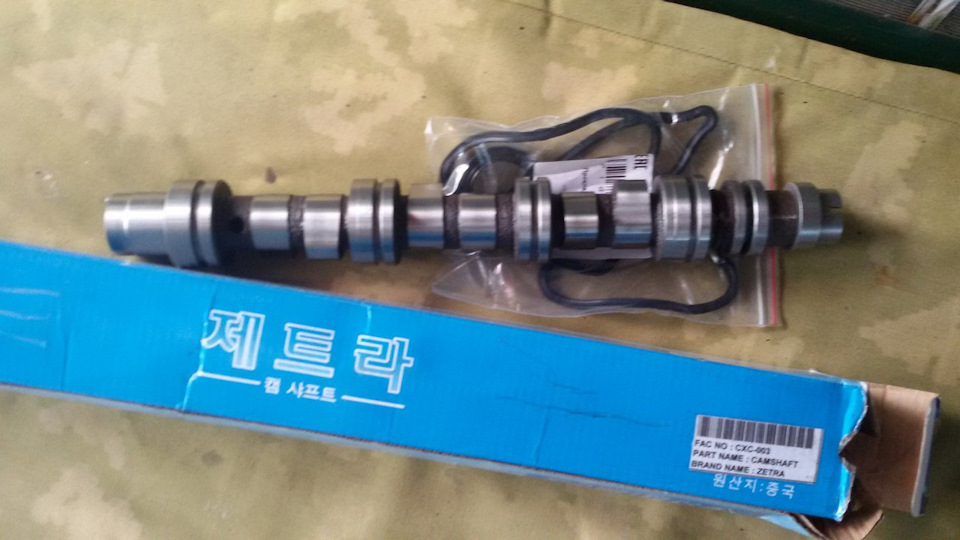

Когда дошло дело до установки самого трамблёра, выяснилось, что поставить его на катушечный движок мешает конфигурация распредвала — на его конце стоит втулка, которая совсем не подходит по форме. Папа снял эту втулку с моего старого движка и запрессовал на новый распредвал. Ну и во время выставления меток мы с папой знатно косякнули))) Со мной-то всё понятно — моё дело борщ варить. А уж как папа не доглядел, не знаю, но факт в том, что не ту метку мы в ВМТ поставили))) Самое интересное, что матиз завёлся. Ну точнее вроде бы схватился, но сразу озяб. Папа сразу понял, что нужно покрутить трамблёр))) На этом этапе запрессованная втулка распредвала не выдержала жёсткого прессинга)))

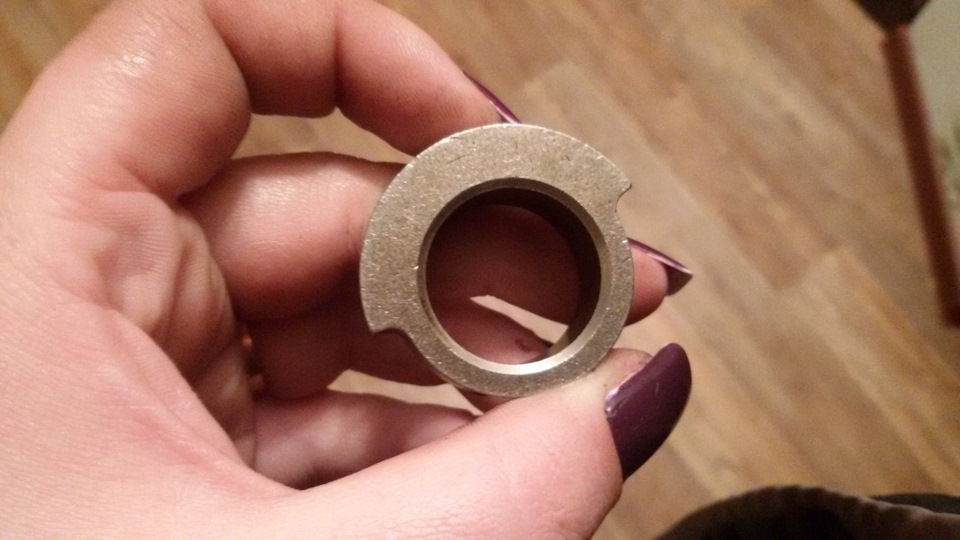

Втулку искали всем городом))) Но нигде такие втулки не продаются. А через интернет тоже особо не закажешь, когда ни названия ни артикула не знаешь. И когда я уже дошла до стадии «Я. Хочу эту втулку. Здесь и сейчас. За любые деньги. Пусть даже ценой собственной жизни…», папа решил, что проще и дешевле купить новый распредвал в сборе. Так и поступили.
Ну и всё — дальше уже дело техники. Я только с работы пришла, а матиз уже пыхтит))) А папа слёзы счастья утирает. Говорит, что ещё хоть раз в жизни возьмётся мне помогать с матизом только в одном случае — отогнать его в утиль)))
Самое главное, что Матюша снова в строю))) Во сколько денег обошёлся ремонт, я теперь уже и не посчитаю. 26000 двигатель, 2500 подушки, 4000 распредвал, ну и всякая мелочь — прокладки, фильтр, масло, антифриз и т.д. — тысяч где-то под 40, думаю вышло. Но в любом случае постепенные вложения не так заметны, как если бы надо было выложить все 40 одномоментно. Поэтому о содеянном нисколечки не жалею)))
Как выставить трамблер на дэу матиз
 |
Здравствуйте, уважаемые читатели!
Хочу поделиться с вами очень интересным случаем поломки автомобиля Daewoo Matiz. Старый добрый двигатель 0.8 литра, система зажигания с трамблером.
Это чудо притащили, как говорится, «на галстуке». Автомобиль не заводился, стартер настырно пытался прокрутить двигатель, сильно тужился, клинил, но мало что удавалось. Естественно, первое впечатление складывалось о неисправности стартера, но дело оказалось совсем не в нем.
Мы же диагносты, и прежде чем назначить лечение, должны все проверить. Так и с этим больным: как обычно, сначала взяли анализы.
Для начала отключили катушку зажигания и прокрутили двигатель стартером еще раз. На этот раз стартер визжал как надо, двигатель крутился бодро, заикания пропали – значит, проблема в системе зажигания.
Интересный случай! Подумаем, а что может вызвать такую неисправность.
Глубоко в теорию внедряться не будем. Отметим лишь только то, что подобная неисправность может возникнуть при слишком раннем угле опережения зажигания (УОЗ). Тогда воспламенение происходит до верхней мертвой точки, и двигатель останавливается, как-бы клинит. А угол может сместиться при неисправной системе ГРМ, ведь этот двигатель оснащен трамблером на распределительном валу. Значит, наш путь лежит в неглубокие недра двигателя для проверки системы газораспределения.
Как и стоило ожидать, там мы обнаружили прослабленный ролик натяжения ремня ГРМ, но при этом, как ни странно, все метки были на месте. Подтянули ремень, прокрутили двигатель еще раз без нагрузки – все в порядке. Подключили обратно катушку зажигания – история повторилась. Ну то есть стартер так и не может прокрутить двигатель.
Так как с механизмом газораспределения все в порядке, решаем проверить трамблер, и прежде всего измерить УОЗ. Опытные диагносты знают, что для таких целей нужен сказочный прибор под название стробоскоп. Подключаем, проверяем и очень сильно удивляемся. Сказать что угол очень большой или маленький – это значит не сказать ничего. Если кто помнит, на заведенном двигателе УОЗ на Daewoo Matiz должен быть в районе 10 градусов. УОЗ изменяется при изменении положения трамблера. Иначе говоря, поворачивая трамблер вокруг своей оси, мы тем самым меняем угол опережения зажигания.
Ну да ладно, малость отступил от темы. Удивились оттого, что угол составил примерно градусов 80?! Естественно, машина не заводится, стартер даже не может толком провернуть двигатель, ведь вспышки возникают намного раньше верхней мертвой точки. Как же такое может быть?
Было принято решение снять, разобрать и изучить трамблер. И вот что мы там увидели:
Сломана шпонка, которая удерживает маркерный диск. Диск сместился. Собственно, что и вызывало неправильный УОЗ и вспышки до верхней мертвой точки, останавливающие двигатель.
Вот фото трамблера со снятым диском. Хорошо виден вал и прорезь под шпонку диска:
Для сравнения вот фото двух маркерных дисков, нового и того, который мы сняли с трамблера. Как говорится – найдите три отличия:
Вот такие неисправности могут встретиться и вам. Главное быть готовым и верить в себя:
Николай Боков, Алексей Пахомов
Многие владельцы автомобиля Matiz концерна Daewoo сталкиваются с проблемой: как выставить зажигание на своём любимце, если с ним наблюдаются явные проблемы? Осуществить регулировку зажигания на Daewoo Matiz можно двумя способами – с использованием стробоскопа и без него.
Регулирование без стробоскопа
Опытные автомобилисты, хорошо разбирающиеся в работе двигателя, могут регулировать зажигание на слух и не тратиться на приобретение стробоскопа. Тем более что его точность не всегда достаточна и на самом автомобиле есть допуски, искажающие показания.
Закрепив трамблер, автомобиль выкатывается на ровную поверхность для проверки, скорость доводится до 50 км/час, включается 4 скорость и резко надавливается педаль газа. Если всё отрегулировано правильно, детонация продлится около 2 секунд, при её отсутствии или когда она длится дольше, требуется подрегулировка.
В случаях, когда регулировка трамблера невозможна из-за достижения крайней точки (но при этом проверка показывает, что зажигание не в норме), необходимо проверить, правильно ли он установлен и верно ли выставлен коленвал. Попытайтесь выставить трамблер с поворотом одного зубца в направлении регулировки.
Регулировка с использованием стробоскопа
Схема подключения
Подсоединение стробоскопа осуществляется по его инструкции. Его датчик подключается к высоковольтному проводу свечи 1-го цилиндра. Далее мотор запускается. Свет стробоскопа направляется на шкив коленчатого вала и нижнюю часть крышки привода ГРМ.
1 — метка на шкиве коленвала; 2 — шкала углов опережения на крышке привода ГРМ
Угол корпуса датчика немного изменить, повернув корпус.
Совет: Использование приборов сильно упрощает процесс выставления, но не все могут позволить себе покупку прибора. Разброс цен достаточно большой: от 1000 до 6000 рублей. При этом приборы всегда имеют погрешность, лампа может потребовать скорой замены (что увеличивает цену приобретения). Желающие не тратиться могут собрать самодельный стробоскоп, который обойдется не дороже 150 рублей. Можно найти множество вариантов стробоскопов, сделанных в домашних условиях. Один из примеров сборки самодельного изделия представлен на картинке.
Все элементы легко найти в любом магазине электротоваров или даже на рынке. Вместо лампы лучше использовать светодиоды, которые есть в любом фонарике, при этом и всю схему можно собрать в его корпусе. Кроме этого понадобятся простейшие элементы: конденсатор, резистор, реле, транзистор, тиристор, набор проводов и зажимы для питания от аккумулятора. Готовое изделие выглядит следующим образом.
Готовый стробоскоп
С его помощью можно:
Чтобы проверить правильность регулировки, необходимо:
Дополнительные моменты:
Осуществлять регулировку зажигания следует периодически, так как зачастую водитель не замечает изменений, что приводит к износу двигателя и, как следствие, к дорогостоящему ремонту.
Ну вот я и добрался до этого. Пользуясь случаем купил себе вот такую приблуду:
Стробоскоп автомобильный СТ-02. 02 потому что в его функционал добавлен вольтметр и тахометр. Тахометр еще не подключал, а вот вольтметр сразу показывает при подключение. у меня 14.5, 13.7 при нагрузке. Считаю пока туда лесть не стоит.
Сам процесс регулировки описан в книге, вот только мне одного не понятно до конца, зачем перед этим перемыкать контакт A и С в диагностической колодке? В книге вроде написано что эта перемычка разрешение на программирования мозга… Ну сделал как написано. Начальный угол 10, машина поехала. Выхлопная труба сразу стала приобретать коричневый цвет, что свидетельствует о правильной смеси.
Как себя будет вести по расходу напишу позже, но пока что есть ощущение что с включением кондера где то в топливном тракте появляется дырка и бенз частично выливается куда то )))
