Daewoo Nexia Испанская вишня)) › Бортжурнал › Установка кармана под магнитолой 1din

После замены стоковой 2din магнитолы Clarion на 1din JVC KD-X30EE пришлось придумать чем и как заполнить образовавшееся свободное место высотой в 1 din.
После нескольких поездок по авто магазинам, заехал на авторынок и купил за 50р. карман от ВАЗы то ли 2108 то ли от 2109…

1. Снял серебристую рамку, извлек магнитолу и салазки.
2. Принес все это домой.)))

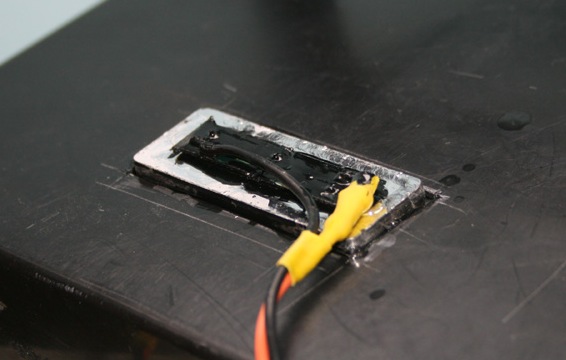

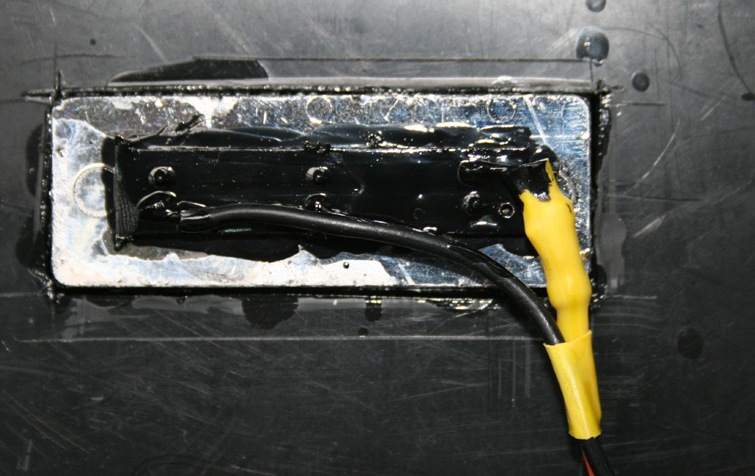

3. В вазовском кармане вырезал прямоугольное отверстие под светодиодную лампу. Лампа была получена путем утилизации китайского фонарика, сбоку которого находился блок из трех светодиодов в обрамлении из «посеребренной» пластмассы.
4.

9. Ставим все в машину в обратной последовательности:
Салазки от магнитолы, магнитолу, серебристую панель с приклеенным к ней карманом, рамку магнитолы.

Подсветку я запитал от лампы подсветки пепельницы.
За счет приклеенного черного прорезиненного материала вещи не вылетают из кармана, лишний свет от светодиодов поглощается покрытием. Благодаря тому, что подсветка расположена в глубине кармана, она абсолютно не видна водителю и пассажиру, однако прекрасно освещает лежащие в кармане предметы, не отвлекая яркостью в темное время суток.

Daewoo Nexia 2010, двигатель бензиновый 1.6 л., 109 л. с., передний привод, механическая коробка передач — автозвук

Машины в продаже

Daewoo Nexia, 2008

Daewoo Nexia, 2012

Daewoo Nexia, 2007

Daewoo Nexia, 2008

Комментарии 22

Как найти этот карман для магнитолы. Он точно так называется? Весь город уже объездил, и нигде нет((((

Подсказал бы если бы знал. Спроси карман для мелочей для ваз 08 или 09

Как найти этот карман для магнитолы. Он точно так называется? Весь город уже объездил, и нигде нет((((

очень красиво и лаконично смотрится. И спасибо за подсказку, я как раз ищу какой бы кармашек придумать)

выглядит здоровски! вот тока вопрос в чем, обратная часть фонаря что в кормане, она видна получается что ли? из салона?

я не в ту тему написал)))))

А можно подробнее про установку магнитолы? А то я вчера пионер ставил, в итоге он получается пне закреплен почти ничем, родная то на винтах крепится, а эту как крепить я так и не понял((

в штатный 2-din контейнер нужно установить салазки от магнитолы, а в них уже защелкивать магнитолу.
Салазки от магнитолы входят очень плотно — я не увидел особого смысла их закреплять еще как-то. Если не плотно — то крепим подходящим крепежом.
Я салазки так ставил, чтобы магнитола во вставленном положении не была утоплена, чтобы поверх серебристой рамки родную поставить от магнитолы. Вот как-то так…

Я вставил салазки в родной корпус магнитолы, а новую магнитолу после этого вставил в салазки, стоять стоит и не вываливается, но при желание двигается туда сюда рукой. К тому же сама магнитола с рамкой помещается без проблем под декоративной накладкой, меня это не напрягает, меня напрягает то, что она может двигаться там, а еще то, что между кармашком внизу и декоративной накладкой щель есть, а карман поверх накладки не сильно хочет вставать

тогда только в родных салазках смотреть механизм и подгибать так, чтобы двигалось с усилием.

По поводу кармана — если ставить под рамку — щель всегда будет, это же две разных детали…

Ну в общем то да, попробовал еще сегодня подвигать и разместить, вроде неплохо получилось, намного лучше чем вчера, ну и щель заделал пордручными материалами, вроде ничего. Если ехинтересно глянь в БЖ )

ещё бы номер заглушки узнать а то времени совсем нет по магазинам ездить,

Я вот тоже на Лачетти Седан заменил шатный 2ДИН ченджер на голову СОНИ 1ДИН и соответственно осталось 1 отверстие.

Тоже хотел поставить карман, но те что я видел у друзей — там обычно болтается Дирол, ручка и мусор покрытый пылью. Поэтому думал о чем нибудь другом.
Подкинули идею сделать из мет. сетки заглушку. Сделал по размеру, покрасил в чёрный, поставил. Хорошо, но вот думаю как улучшить — толи подсветку сделать (но будет светить и внутренности торпеды) или значок светящийся наклеить (может мешать), может какойнить датчик туда поставить … короче голову ломаю.
Может кто знает какие нибудь идеи? 🙂
Заранее спасибо.

Можно туда поставить бортовой компьютер, можно сделать туда разветвитель питания + USB зарядники или что-то в этом роде

Источник

Сообщества › Кулибин Club › Блог › Автозвук. AUX в штатную магнитолу Daewoo Nexia

Друг купил себе матиз, в ней стояла штатная магнитола (clarion) от нексии старого образца, без аукса и юсб.

Я предложил модернизировать ее поставив аукс разъем.
На просторах всемирной паутины нашел схему как и куда припоятся.
Человек рассказывает что к чему: «Подключаться к CD нет смысла. Если диск не играет, предусилитель и оконечник нахдятся в режиме MUTE. Причем если на оконечник еще можно подать сигнал включения, то микросхема предусилителя NJW1192 в простое выключается программно.

Некоторые, правда, обошли это тем, что записали на диск тишину. И включают его параллельно с внешним плеером.

Другой товарищ подключил разъем прямо к выходу радио. Получился интересный эффект: как только в разъем включается плеер, звук радио исчезает, и сигнал на выход идет с плеера. Проверил сам.

Правда если нажать на плеере паузу, слышно очень тихий звук радио. Полагаю, дело в разных выходных сопротивлениях оконечного усилителя плеера и предусилителя радио-модуля. Первый просто глушит второго. Этот вариант тоже отметаем. Если не жалко радио, то никто не гарантирует в таком режиме сохранность плеера. А это не есть гут. Плееры и телефоны (в режиме воспроизведения музыки) сейчас бывают дорогие. «

Конечно же я хотел сделать как он, посчитав это правильным. Но нашелся у меня на работе аукс разъем, с помощью него обошелся без переключателя. На нем 5 ножек: 1 масса, 2 постоянные и 2 размыкающиеся когда вставляется мини джек.

Разбираем магнитолу. Просверлил отверстие под аукс в лицевой панели и плате (с другой стороны даже площадка есть под него, а на плате контакты). На фото отмечены красным кругом.

На плате магнитолы находим (R-LO и R-RO ) и разрезаем 2 дорожки между левым и правым каналом предусилителя и радио-модулем.

И припаевыемся проводами к точкам пайки на плате. Красным кружком отметил куда припоял массу

Набросал схему чтобы было более менее понятно.

Еще сделал аукс кабель, так как из схемы убрал переключатель, а без него некуда было припоять кандеры, дабы обезопасить подключаемые девайсы. Впаял их в кабель, кандеры 27 мкФ 16 В. Кабель взял на работе, устойчивый к разным температурам и с экраном.

Припаиваем провода к разъему и собираем

Ставим на место и пробуем. Включаем радио, поет радио; вставляем аукс кабель, радио перестает работать и тишина (призвуков от радио нет), включаем музыку на телефоне, и … играют песенки:-)
Отлично все функционирует. Я доволен что все нормально сделал, друг что теперь будет слушать то что хочет:-)
