Лада 4×4 3D Джип из детства › Бортжурнал › Замена датчика Холла. Нашёл стабильную работу, наконец-то!
А у меня всё приключения со стабильностью работы и запуска (благо закончились наконец-то). Прихожу я как-то раз в гараж, не по Ниве, решил запустить. Запустил, прогрел, включаю ближний свет, бац мотор одномоментно глохнет и всё! Запустить уже ни в какую не получается. Проковырялся я минут 20, бах – завёлся как ничего и не было. Но стабильность работы полностью отсутствует. Один в один картина была, когда я последний раз карбюратор перебирал, потом я подумал, что причина резкого стопа мотора разъём на трамблёре, и тут опять эта фигня, но карб я уже сдёргивать не стал. Подумал на датчик Холла. Снял старый, от одной шайбы вторую половинку так и не нашёл.
Новый трамблёр из магазина с окислами как у 20-и летнего.

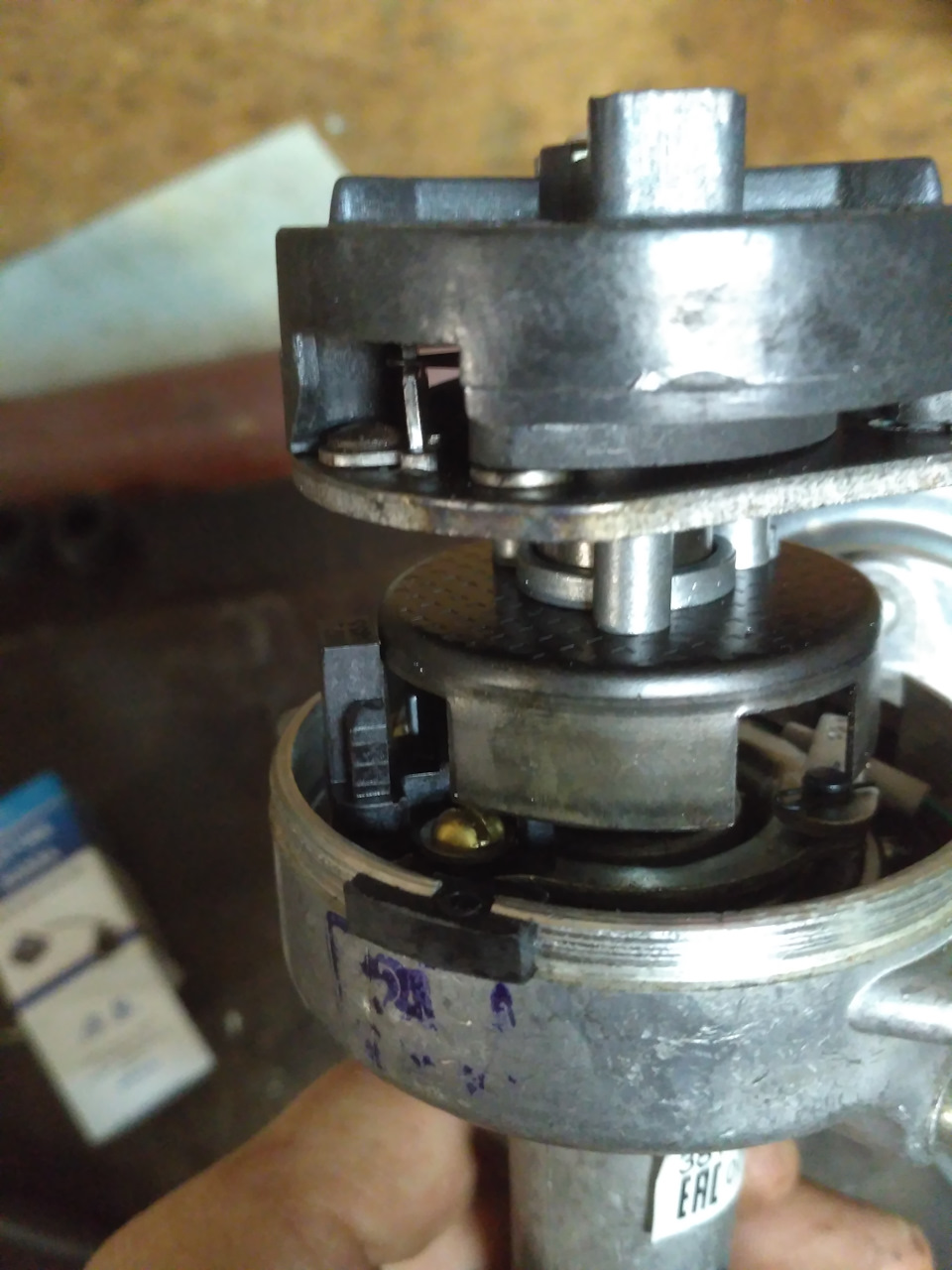

Купил новый датчик Холла А473.407529.001, и смонтировал на место, всё хорошо собралось.

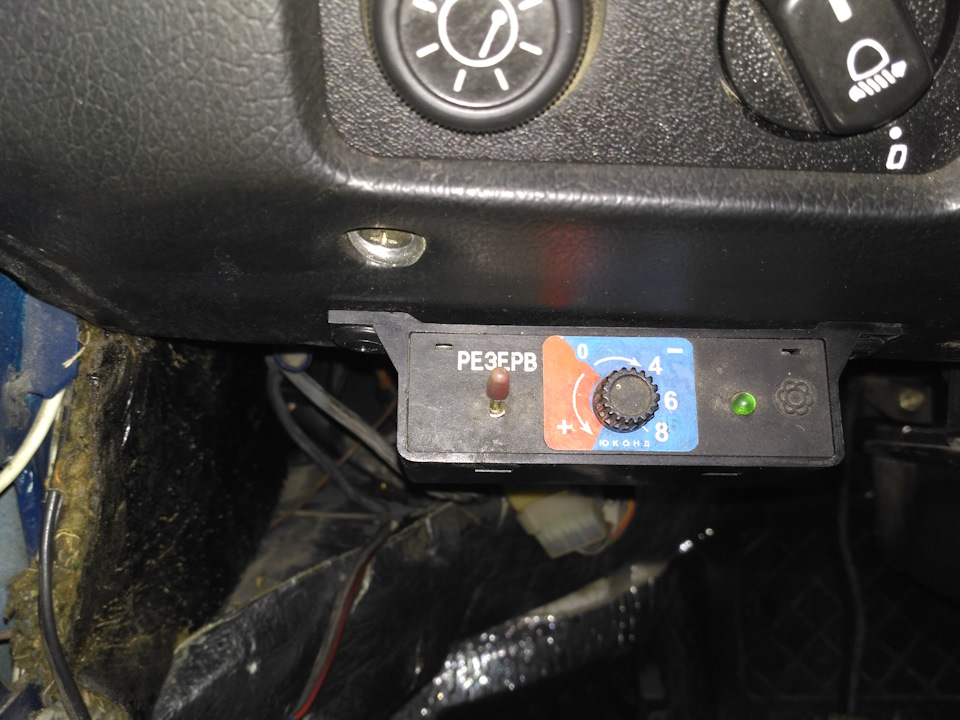

Но вот качество трамблёра МЗАТЭ-2 очень не понравилось, буду СОАТЭ брать в будущем. Трамблёр установил, запускаю, и ничего… В очередной раз полез дёргать все клеммы – безуспешно. Ну и решил я убрать из системы эту чудную коробчонку «Пульсар».
И тут случилось чудо, хотя этого и следовало ожидать, двигатель запустился и работал настолько ровно, что я даже не поверил… Ну естественно, так и должно быть, вся система зажигания то новая, карб отрегулирован и промыт не раз и т.д. Получается всё это время эта маленькая хрень или её проводка мне мозги парила! И что самое главное, первый комментарий к моему первому посту в дневнике на Нива — Клубе гласит о том, чтобы я снял и выкинул эту хрень, а я не прислушался, зря…
Сейчас мотор пускается, прогревается и держит обороты лучше лучшего, откликается только на нагрузку на генератор, но это, я считаю нормально, т.е. на ХХ со всем выключенным 820-850 об/мин, с ближним и габаритами 750-800 об/мин. Делал уже несколько выездов, забыл я что значит непрогретый карбюратор, инжекторы избаловывают, машина отлично едет, как и по дороге, так и вне их, мотор стабилен на всех режимах. Короче в зиму машина по технической части готова!
Затраты:
Датчик Холла – 190 руб.
Датчики Холла: принцип работы, типы, применение, как проверить
Датчик Холла – это один из важнейших элементов бесконтактной системы зажигания бензиновых двигателей. Малейшая неисправность этой детали приводит к серьезным неполадкам в работе мотора. Поэтому, чтобы не допустить ошибки при диагностике, важно знать, как проверить датчик Холла, и при необходимости – уметь его заменить.
Этот материал мы разделили на две части: теоретическую (назначение, устройство и принцип работы датчика Холла) и практическую – признаки неисправности, методы проверки и способы замены.
В конце статьи смотрите видео-инструкцию по самостоятельной замене Датчика Холла.
А перед тем, как проверять датчик Холла на наличие неисправностей, давайте разберемся с его назначением и принципом работы.
Принцип работы
Последовательность действия датчиков холла на ВАЗ 2107–21099 сформирована по эффекту Холла. В образовывающемся магнитном поле сенсор считывает импульсы от полного оборота вала трамблёра. Сигналы образовываются благодаря прорезям, которых ровно столько же, сколько и цилиндров. Сам сенсор размещается на опорном щитке распределителя вместе с магнитом.
Энергия приходит на датчик с коммутатора. Также на ДХ есть провода — массы и выходящих импульсов. Обратное напряжение меняется с учётом изменений магнитного поля. При получении импульсов коммутатор подаст электрический ток на катушку, которая увеличивает его и отправляет непосредственно на свечи.
Для справки. Переход автопроизводителей и владельцев классики на электронные системы зажигания способствовал появлению 2-х главных преимуществ. Во-первых, отсутствие контактной группы, которая время от времени подгорала. С датчиками холла такой проблемы нет. Во-вторых, более высокое напряжение тока на свечке зажигания (30 кВ против 15 кВ). Всё это повышает производительность двигателя.
Устройство бесконтактной системы зажигания
Контактные зажигания устарели, но все же используются в старых автомобилях. На заднеприводных моделях Ваз бесконтактное впервые установили на 2107.
Устройство БСЗ для карбюраторных двигателей состоит из:
Где установлен датчик холла
Считывающий контроллер находится в корпусе трамблёра. Сам распределитель зажигания размещён вертикально, на левой стороне блока цилиндров. Чтобы непосредственно обнаружить ДХ, необходимо отщёлкнуть стальные застёжки крышки трамблёра и снять её, а затем заглянуть под бегунок.
С трудом, но увидеть сенсорное устройство возможно. Его выдают тонкие провода (красный, чёрный и зелёный) протянутые в корпусе распределителя. Ремонтировать датчик холла на ВАЗ 2107 или другой классике нет смысла (если конечно не отпаялся какой-нибудь из 3-х проводов), так как стоимость нового прибора доступна каждому автомобилисту.
Таблица 1. Ориентировочная цена датчика холла ВАЗ 2101 — 2107
| Производитель | Номер | Сумма, руб. |
| FENOX | SID37001O7 | 250 |
| АВТОВАЗ | 21070370680082 | 225 |
| СТАРТВОЛЬТ | VSHS0101 | 215 |
| GALLANT | GLSS134 | 185 |
| РЕМКОМ | RK02007 | 150 |
Рекомендуется брать оригинал. В розничной продаже его можно встретить под кодом А473.407529.001 (Автоэлектроника).
Устанавливаем зажигания на карбюраторной Ниве ваз 21213
Любому человеку, даже не автовладельцу, понятно, что без зажигания машина не заведется и не поедет (варианты криминальные не рассматриваются). В зависимости от производителя автомобиля ремонт или замена деталей происходит в автосервисе или самостоятельно. Установка зажигания на ВАЗ 21213 НИВА карбюратор – один из тех процессов, которые может произвести владелец сам. Такой подход сэкономит деньги и даст личный опыт в ремонте.
Любому человеку, даже не автовладельцу, понятно, что без зажигания машина не заведется и не поедет (варианты криминальные не рассматриваются). В зависимости от производителя автомобиля ремонт или замена деталей происходит в автосервисе или самостоятельно. Установка зажигания на ВАЗ 21213 НИВА карбюратор – один из тех процессов, которые может произвести владелец сам. Такой подход сэкономит деньги и даст личный опыт в ремонте.
Признаки неисправности
Даже высококачественный датчик холла на ВАЗ 2101–2107 (карбюратор или инжектор) рано или поздно способен выйти из строя. Определить неисправность можно по нестандартному поведению двигателя. Вот 6 главных симптомов расстройства ДХ:
Перечисленные признаки чаще всего указывают на дефект работы датчика холла, но иногда причиной нестабильной работы могут стать другие факторы.
Как проверить
Если ваш автомобиль с электронным блоком управления (ЭБУ), то можно сделать диагностику через приложение на смартфоне (например, ELM327 ВАЗ для Android). Программа покажет, есть пропуск искры или нет. В других случаях рекомендуется проехать в автомастерскую, где систему проверят мультиметром (тестером). Иногда достаточно просто пошевелить разъём, и проблема исчезает.
Проверка датчика холла на ВАЗ 2107 тремя народными способами:
Последний метод более подробно выглядит так. Снимаем трёхштекерную колодку с ДХ. Вынимаем из крышки трамблёра центральный провод и размещаем его в нескольких миллиметрах от массы. Включаем зажигание.
Куском оголённого с двух сторон провода замыкаем клеммы зеленого (сигнального) и черного (минусового) проводов. В момент перемыкания, между снятым из трамблёра центральным проводом и массой может проскочить искра. Если она появилась, то значит ДХ неисправен (если нет, то причина поломки в коммутаторе или катушке).
Проводим регулировку своими силами
А еще интересно: Нива шевроле датчик скорости — Автожурнал MyDucato
Далее возможные два развития событий: раннее и позднее зажигание. Рассмотрим решения для обоих случаев:
Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм.
Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку).
Принцип питания карбюраторного двигателя Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время: С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок. При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс.
оборотов в минуту (на прогретом двигателе). Убирают отвертку, опускают воздушную заслонку и с помощью упора винта (рядом с диафрагмой) устанавливают частоту, меньшую на 100 оборотов в минуту по сравнению с исходной (нужно подобрать соответствующее положение воздушной заслонки). После этого винт можно зафиксировать с помощью контргайки.
Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.
Отрегулировать холостой ход у машины Нива 2121 нужно для того, чтобы в отработанных газах было меньше оксида углерода, и для того, чтобы двигатель работал устойчиво. На станциях технического обслуживания такие работы проводят с газоанализаторами на СН. В гараже регулировку можно провести с помощью тахометра.
Регулировка устройства В этих целях на прогретом двигателе отверткой прокалывается заглушка из пластмассы, затем винт качества вращается в разные стороны, пока не будут достигнуты максимальные обороты на холостом ходу. Потом, при помощи винта количества (имеет ребристую пластмассовую ручку), нужно установить повышенное число оборотов (на 50-70 об/мин.
Замена датчика холла на ВАЗ 2107
Если после диагностики выяснилось, что ДХ вышел из строя, то его следует незамедлительно поменять. Как же заменить датчик холла? Выполнить операцию можно самостоятельно, сэкономив деньги на обращении в автосервис. Для работы вам понадобится нехитрый набор инструментов:
Желательно проводить операцию в гараже, с хорошо освещённым верстаком, за которым можно удобно расположиться и разложить снятые детали распределителя зажигания. Процесс выглядит следующим образом:
Сборку трамблёра и всего узла осуществляем в обратном порядке. Предварительно все детали рекомендуется помыть специальным составом, например, очистителем карбюратора или аналогичными средствами на основе ацетона.
Для справки. Если планируете прокачать «семёрку» установкой БСЗ, то эксперты рекомендуют заодно поменять свечи зажигания (марка — А17ДВР) и установить комплект высоковольтных проводов «TESLA силикон» с медными контактами.
Особенности
Работа системы Нива 21213 зависит от состояния её частей. Высоковольтные провода должны иметь распределённое сопротивление, значение которого находится в определённом диапазоне. Слишком большое сопротивление приведёт к тому, что мощности катушки зажигания не будет хватать для пробоя. Малое сопротивление способствует увеличению помех. Хотя, некоторые устанавливают именно такие провода. Безусловно, мощность искры возрастёт, и работа двигателя улучшится. Свечи зажигания со временем могут терять свои свойства. Электроды плавятся, появляется нагар.
Большая температура внутри цилиндров сильно нагревает свечи. Поэтому даже при выключенном зажигании воспламенение происходит от нагретых свечей.
Важно, чтобы все свечи имели правильный зазор между электродами. Это обеспечит качественное воспламенение смеси. Крышка распределителя должна быть чистой от грязи, т. к. её наличие может привести к утечке тока.
Резюме
Датчик холла считывает импульсы и отправляет сигнал на коммутатор. Бесконтактное зажигание намного эффективней кулачкового. Заметно улучшилась производительность двигателей, и нет никакого нагара на контактной группе. Если на вашем ВАЗ 2107 (карбюратор или инжектор) забарахлил датчик холла, то вычислить неисправность можно по симптомам дефектной работы двигателя или путём простейшей диагностики. Замену ДХ легко сделать самостоятельно. Для этого рекомендуется подготовить хорошо освещённый гараж с верстаком и нехитрый набор инструментов.
ИЖ 2126 Ода, Фабула | Автор темы: Виктор
Основные аспекты работы датчиков на отечественной «Шестерке»
Любой современный автомобиль оснащается различными регуляторами и контроллерами, предназначенными для мониторинга состояния узлов и агрегатов машины. Даже старые отечественные «шестерки» в данном случае — не исключение. Подробнее о том, что представляет собой датчик давления масла, уровня топлива, температуры антифриза на ВАЗ 2106, вы сможете узнать из этой статьи.
На «шестерках» и прочих классических моделях установлен датчик давления масла ВАЗ 2106 типа Мм393А. Указатель давления работает по принципу преобразования этого параметра, который создается в системе смазки, в сопротивление. Монтаж датчика давления масла осуществляется в блок цилиндров мотора. Здесь же устанавливается и регулятор, который включает лампочку давления масла.
Срабатывание этого элемента осуществляется в результате замыкания и размыкания контактов при том или ином уровне давления в системе. На контрольном щитке может загореться соответствующий индикатор, если нарушены характеристики, а именно, если в системе мало жидкости.
Обозначение элементов детали
Как проверить контроллер? Проверить датчик давления моторной жидкости можно путем снятия регулятора из места установки. После снятия следует покрутить стартером, заводить силовой агрегат при этом не нужно. В том случае, если с подачей расходного материала все нормально, то нужно менять регулятор. О подаче масла можно узнать по брызганью жидкости из посадочного места контроллера.
Уровня топлива
На «шестерках» устанавливается указатель уровня топлива типа БМ-150, сам контроллер по схеме монтируется в бензобак, фиксируется он с помощью болтов. В состав ДУТ входят резисторное устройство и поплавок. Чтобы контроллер мог указать правильный уровень бензина в системе, резисторное устройство управляется в результате движения поплавка.
Непосредственно сам поплавок указателя уровня топлива подключен к резистору с помощью рычага, на конце которого расположен скользящий элемент. Благодаря последнему может загораться лампа резерва бензина на приборной панели. В том случае, если регулировка контроллера правильная, то эта лампочка горит при 5-6 литрах бензина в баке.
Процедура диагностики контроллера производится путем измерения уровня сопротивления резисторного устройства. Если бензобак пустой, этот параметр должен составлять около 315-345 Ом, если он наполовину полный — 108-128 Ом, если полный — около 70 Ом. Диагностика осуществляется с применением комбинированного тестера (автор видео- ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).
Что касается указателя температуры, то в ВАЗ 2106 используется устройство типа ТМ-106, этот регулятор также часто называют датчиком включения вентилятора. Сам контроллер выполнен в виде винта, подключение которого осуществляется к блоку цилиндров. Что касается принципа работы датчика температуры или датчика включения вентилятора, то он аналогичен описанному выше. Но только в этом случае устанавливается терморезисторный элемент, изменяющий параметр сопротивления в зависимости от температуры расходного материала.
От датчика включения вентилятора зависит правильность работы двигателя, поскольку, если температура будет слишком высокой, а вентилятор не начнет работать, это приведет к перегреву мотора. На приборной панели авто имеется указатель температуры двигателя, позволяющий автовладельцу всегда знать о его состоянии.
ДЖОТ и датчик включения вентилятора на карбюраторной машине — это два разныx датчика, а на инжекторной — один датчик.
Холла
Датчик Холла ВАЗ представляет собой устройство, изменяющее уровень напряжения на выходе в соответствии с изменениями в магнитном поле. Данный контроллер функционирует как обычное аналоговое преобразовательное устройство, предназначенное для коммутации питания в зажигательной системе. На «шестерках» регулятор монтируется в сам трамблер. Замена датчика Холла потребуется в случае его полной поломки, поскольку использовать авто с вышедшим из строя контроллером не получится.
Холостого хода
О регуляторе холостого хода ВАЗ обычно вспоминают в том случае, если двигатель начинает работать некорректно. Причин, по которым мотор может троить, множество, но довольно часто это возникает именно из-за этого элемента. Устройство устанавливается в карбюратор. Если мотор троит, в первую очередь необходимо продуть регулятор.
Видео «Решение проблемы холостого хода»
Как избавить себя от проблемы ХХ — смотрите на видео (автор ролика — Наиль Порошин).
Что представляет собой датчик зажигания?
Под таким датчиком понимают контрольный прибор, способный реагировать на изменения в магнитном поле посредством модификации выходного напряжения ДВС. Неисправности датчика Холла приводят к тому, что инжектор перестает функционировать. В самой простой форме датчик зажигания, действующий на эффекте Холла, который позволяет коммутировать рядом расположенные контакты, определять скорость, позиционировать и передавать командные текущие сигналы, функционирует в качестве преобразователя аналогового типа, возвращая электропитание.
Электрическая энергия в таком приборе включается через коммутатор (по сути – через проводник). Впоследствии он излучает магнитное поле. С помощью этого устройства можно без прерывания цепи произвести замер тока, когда транспортное средство заглохнет или произойдет замыкание. Также он имеет ряд важных для автомобиля достоинств:
Как правило, датчик зажигания, использующий эффект Холла, применяется в автомобилях для оперативного запуска ДВС, тормозной антиблокировочной системы и тахометра.
Датчик Холла. Датчик Холла или коммутатор?
С 1994 тольяттинскую классику начали оснащать бесконтактным зажиганием (БСЗ). Это система, в которой обычные кулачковые контакты заменил сенсор импульсов. В среде автомобилистов его привычно называют датчик Холла, который на ВАЗ 2107 тоже устанавливался. Некоторые владельцы «пятёрок», «шестёрок» и «семёрок» старше 1994 г., самостоятельно переводят свои «болиды» на бесконтактное зажигание, чтобы исключить постоянные проблемы с контактами. Далее расскажем, как работает контроллер импульсов, какие признаки говорят о его неполадках, и каким методом его заменить.
Принцип работы
Последовательность действия датчиков Холла на ВАЗ 2107–21099 сформирована по эффекту Холла. В образовывающемся магнитном поле сенсор считывает импульсы от полного оборота вала трамблёра. Сигналы образовываются благодаря прорезям, которых ровно столько же, сколько и цилиндров. Сам сенсор размещается на опорном щитке распределителя вместе с магнитом.
Энергия приходит на датчик с коммутатора. Также на ДХ есть провода — массы и выходящих импульсов. Обратное напряжение меняется с учётом изменений магнитного поля. При получении импульсов коммутатор подаст электрический ток на катушку, которая увеличивает его и отправляет непосредственно на свечи.
Для справки. Переход автопроизводителей и владельцев классики на электронные системы зажигания способствовал появлению 2-х главных преимуществ. Во-первых, отсутствие контактной группы, которая время от времени подгорала. С датчиками холла такой проблемы нет. Во-вторых, более высокое напряжение тока на свечке зажигания (30 кВ против 15 кВ). Всё это повышает производительность двигателя.
Проводим регулировку своими силами
А еще интересно: Комбинация приборов шевроле нива тюнинг
Далее возможные два развития событий: раннее и позднее зажигание. Рассмотрим решения для обоих случаев:
Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм.
Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку).
Принцип питания карбюраторного двигателя Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время: С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок. При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс.
оборотов в минуту (на прогретом двигателе). Убирают отвертку, опускают воздушную заслонку и с помощью упора винта (рядом с диафрагмой) устанавливают частоту, меньшую на 100 оборотов в минуту по сравнению с исходной (нужно подобрать соответствующее положение воздушной заслонки). После этого винт можно зафиксировать с помощью контргайки.
Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.
Отрегулировать холостой ход у машины Нива 2121 нужно для того, чтобы в отработанных газах было меньше оксида углерода, и для того, чтобы двигатель работал устойчиво. На станциях технического обслуживания такие работы проводят с газоанализаторами на СН. В гараже регулировку можно провести с помощью тахометра.
Регулировка устройства В этих целях на прогретом двигателе отверткой прокалывается заглушка из пластмассы, затем винт качества вращается в разные стороны, пока не будут достигнуты максимальные обороты на холостом ходу. Потом, при помощи винта количества (имеет ребристую пластмассовую ручку), нужно установить повышенное число оборотов (на 50-70 об/мин.
Где установлен датчик Холла
Считывающий контроллер находится в корпусе трамблёра. Сам распределитель зажигания размещён вертикально, на левой стороне блока цилиндров. Чтобы непосредственно обнаружить ДХ, необходимо отщёлкнуть стальные застёжки крышки трамблёра и снять её, а затем заглянуть под бегунок.
С трудом, но увидеть сенсорное устройство возможно. Его выдают тонкие провода (красный, чёрный и зелёный) протянутые в корпусе распределителя. Ремонтировать датчик Холла на ВАЗ 2107 или другой классике нет смысла (если конечно не отпаялся какой-нибудь из 3-х проводов), так как стоимость нового прибора доступна каждому автомобилисту.
Таблица 1. Ориентировочная цена датчика Холла ВАЗ 2101 — 2107
| Производитель | Номер | Сумма, руб. |
| FENOX | SID37001O7 | 250 |
| АВТОВАЗ | 21070370680082 | 225 |
| СТАРТВОЛЬТ | VSHS0101 | 215 |
| GALLANT | GLSS134 | 185 |
| РЕМКОМ | RK02007 | 150 |
Рекомендуется брать оригинал. В розничной продаже его можно встретить под кодом А473.407529.001 (Автоэлектроника).
Признаки неисправности
Даже высококачественный датчик Холла на ВАЗ 2101–2107 (карбюратор или инжектор) рано или поздно способен выйти из строя. Определить неисправность можно по нестандартному поведению двигателя. Вот 6 главных симптомов расстройства ДХ:
Перечисленные признаки чаще всего указывают на дефект работы датчика Холла, но иногда причиной нестабильной работы могут стать другие факторы.
Как проверить
Если ваш автомобиль с электронным блоком управления (ЭБУ), то можно сделать диагностику через приложение на смартфоне (например, ELM327 ВАЗ для Android). Программа покажет, есть пропуск искры или нет. В других случаях рекомендуется проехать в автомастерскую, где систему проверят мультиметром (тестером). Иногда достаточно просто пошевелить разъём, и проблема исчезает.
Проверка датчика Холла на ВАЗ 2107 тремя народными способами:
Последний метод более подробно выглядит так. Снимаем трёхштекерную колодку с ДХ. Вынимаем из крышки трамблёра центральный провод и размещаем его в нескольких миллиметрах от массы. Включаем зажигание.
Куском оголённого с двух сторон провода замыкаем клеммы зеленого (сигнального) и черного (минусового) проводов. В момент перемыкания, между снятым из трамблёра центральным проводом и массой может проскочить искра. Если она появилась, то значит ДХ неисправен (если нет, то причина поломки в коммутаторе или катушке).
Какое зажигание лучше: бесконтактное или контактное?
Схема карбюратора также включает: рычаг привода от ускорительного насоса, диафрагму, регулировочный винт и воздушный канал от пускового устройства, запорный клапан (электромагнитный), воздушную заслонку, игольчатый клапан, штуцер от подачи топлива, экономайзер для мощностных режимов, блок для подогрева карбюратора, штуцеры для вентиляции картера, для подачи разрежения для вакуумного регулятора в зажигании и др. элементы.
Нива 2121 имеет следующую последовательность прохождения топливных элементов через камеру карбюратора. Во-первых, топливо переходит из топливного бака в поплавковую камеру в отрегулированном количестве. Поплавок при этом поднимается или опускается при движении топлива.
Дальше путь топлива лежит через жиклер в распылитель, находящийся в узкой части в диффузоре, с одновременным поступлением в карбюратор воздуха через наружную трубу. Затем дроссельные заслонки подают то или иное количество топлива в цилиндр двигателя через впускной коллектор, отлитый из алюминиевых сплавов. Коллектор крепится к двигателю на шпильки через прокладки, обладающие термостойкими качествами.
| №1 | Реле зажигания |
| №2 | Главное реле |
| №3 | Реле правого вентилятора охлаждения |
| №4 | Реле левого вентилятора охлаждения |
| №5 | Реле бензонасоса (топливного) |
| №6 | Предохранитель топливного насоса F5, 15A |
На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.
Грубо оценить исправность вакуумного регулятора можно непосредственно на автомобиле. На работающем двигателе отсоединяем от штуцера карбюратора вакуумный шланг, ведущий к регулятору.
Если теперь создать в шланге разрежение (можно ртом), обороты двигателя должны возрасти, а при снятии разрежения – вновь снизиться.
Разрежение должно сохраняться по крайней мере несколько секунд, если пережать шланг.
Визуально в работоспособности вакуумного регулятора можно убедиться, частично разобрав датчик-распределитель (см. Ремонт датчика распределителя зажигания автомобиля ВАЗ-2121) и подавая разрежение к впускному штуцеру регулятора.
При этом экран датчика-распределителя должен поворачиваться на угол 9±1°, а при снятии разрежения – без заедания возвращаться обратно. Точную проверку и настройку вакуумного и центробежного регуляторов опережения зажигания производят на специальных стендах.
При выходе из строя вакуумного регулятора его следует заменить, при неисправности центробежного – заменить датчик-распределитель.
А еще интересно: Нива шевроле датчик скорости — Автожурнал MyDucato
Коммутатор — типа 3620.3734, или HIM-52, или ВАТ10.2, или 76.3734, или RT1903, или PZE4022 — размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.
Коммутатор проверяется осциллографом по специальной методике и неремонтопригоден; при подозрении на неисправность рекомендуется его заменять.
Запрещается отсоединять разъем коммутатора при включенном зажигании – это может вызвать его повреждение (равно как и других компонентов системы зажигания).
Катушка зажигания — типа 27.3705 или 27.3705-01, или 8352.12, или АТЕ1721 — маслонаполненная, с разомкнутым магнитопроводом.
Данные для проверки: сопротивление первичной обмотки при 25°С – (0,45±0,05) Ом, вторичной обмотки – (5,0±0,5) кОм. Сопротивление изоляции на массу – не менее 50 МОм.
Замена катушки и коммутатора описана в статье – «Замена катушки и коммутатора»
Свечи зажигания – типа А17ДВР или А17ДВРМ, или А17ДВРМ1, или их импортные аналоги (с помехоподавительными резисторами сопротивлением 4–10 кОм). Зазор между электродами – 0,7–0,8 мм.
Высоковольтные провода – с распределенным сопротивлением (2550±270) Ом/м.
Запрещается прикасаться к высоковольтным проводам на работающем двигателе – это может привести к электротравме.
Запрещается также пускать двигатель или позволять ему работать с разорванной высоковольтной цепью (снятыми проводами или крышкой датчика- распределителя) – это может привести к прогару изоляции и выходу из строя электронных компонентов системы зажигания.
Как исключение допускается кратковременная проверка системы зажигания «на искру», при этом контакт проверяемого высоковольтного провода должен быть надежно закреплен на расстоянии 8–10 мм от «массы» автомобиля.
Запрещается удерживать провод руками или инструментом (даже с изолированными ручками).
Выключатель зажигания – типа 2101-3704000-11, с противоугонным запорным устройством.
При повороте ключа в положение «зажигание» напряжение поступает на управляющий вход дополнительного реле, которое, в свою очередь, подает напряжение на катушку зажигания и коммутатор.
Замена датчика Холла на ВАЗ 2107
Если после диагностики выяснилось, что ДХ вышел из строя, то его следует незамедлительно поменять. Как же заменить датчик Холла? Выполнить операцию можно самостоятельно, сэкономив деньги на обращении в автосервис. Для работы вам понадобится нехитрый набор инструментов:
Желательно проводить операцию в гараже, с хорошо освещённым верстаком, за которым можно удобно расположиться и разложить снятые детали распределителя зажигания. Процесс выглядит следующим образом:
Сборку трамблёра и всего узла осуществляем в обратном порядке. Предварительно все детали рекомендуется помыть специальным составом, например, очистителем карбюратора или аналогичными средствами на основе ацетона.
Для справки. Если планируете прокачать «семёрку» установкой БСЗ, то эксперты рекомендуют заодно поменять свечи зажигания (марка — А17ДВР) и установить комплект высоковольтных проводов «TESLA силикон» с медными контактами.
Устройство бесконтактной системы зажигания
Контактные зажигания устарели, но все же используются в старых автомобилях. На заднеприводных моделях Ваз бесконтактное впервые установили на 2107.
Устройство БСЗ для карбюраторных двигателей состоит из:
Электронная и бесконтактная система зажигания — это одно и то же устройство. Получило название из-за отсутствия контактной группы в устройстве системы. В замке зажигания контактная группа тоже есть, которая является частой причиной отказа запуска двигателя.
Чтобы установить БСЗ своими руками, потребуются следующие инструменты:
В этом видео ражжеваны все нюансы.
Прежде всего, важно убедиться, что проблема именно в замке. Поэтому проводится осмотр свечей, трамблера и катушки зажигания. Часто эти части ДВС становятся причиной в сбоях корректной работы. Если поломки в них исключены, то следует менять замок зажигания (ЗЗ). Порядок извлечения:
При четком следовании инструкции и схеме подключения проводов проблем возникнуть не должно. Этому способствует простота конструкции. При этом деталь даже поддается ремонту, если повреждения не критичны.
Логично, что возможны ошибки при подключении контактов или неверный монтаж самого замка. Поэтому нужно протестировать ЗЗ в установленном состоянии. Потребуется омметр и вольтметр. Диагностика работоспособности:
Последний случай особе неприятен, так как проверять придется практически всю проводку, контактные элементы и т.д. При возможных подозрениях в электросети лучше отдать автомобиль профессиональному автоэлектрику. Ее ремонт требует досконального знания схемы и опыта в поиске дефектов.
| №1 | Реле задних противотуманных фонарей |
| №2 | Реле подогрева заднего стекла |
| №3 | Реле ближнего света фар |
| №4 | Реле дальнего света фар |
Некоторые владельцы классических автомобилей семейства ВАЗ 2101-07 постоянно стараются улучшить, доработать, добавить электроники и удобства. Одной из таких доработок — это установка бесконтактного электронного зажигания.
А еще интересно: Нива шевроле датчик скорости — Автожурнал MyDucato
Система зажигания – бесконтактная. Состоит из датчика-распределителя, коммутатора, катушки зажигания, свечей, выключателя зажигания и проводов высокого и низкого напряжения.
Датчик-распределитель зажигания 3810.3706 — четырехискровой, с бесконтактным датчиком управляющих импульсов и встроенными вакуумным и центробежным регуляторами опережения зажигания.
Начальный угол опережения зажигания при частоте вращения коленчатого вала 750–800 мин –1 должен составлять 1±1° до ВМТ.
Датчик-распределитель выполняет две основные функции: во-первых, задает момент искрообразования в зависимости от начальной его установки, числа оборотов коленчатого вала и нагрузки на двигатель, а во-вторых, распределяет импульсы высокого напряжения («искру») по цилиндрам в соответствии с порядком их работы — для этого служит ротор (бегунок).
Для того чтобы не ошибиться при сборке, бегунок устанавливается на опорную пластину центробежного регулятора только в одном положении.
В бегунке имеется помехоподавительный резистор сопротивлением 1 кОм.
Работа бесконтактного датчика основана на эффекте Холла.
При включенном зажигании на датчик подается напряжение питания. При вращении валика датчика-распределителя через зазор датчика проходит стальной экран с прямоугольными вырезами.
Пока в зазоре находится пластина экрана, с управляющего вывода датчика снимается напряжение, как только в зазоре оказывается вырез, напряжение на управляющем выводе резко падает.
Таким образом, бесконтакный датчик за каждый оборот валика датчика-распределителя выдает четыре прямоугольных импульса (по числу вырезов в экране), что соответствует моменту зажигания в каждом из цилиндров двигателя.
Проверить работоспособность бесконтактного датчика можно, собрав схему, показанную на рисунке.
Медленно вращая валик датчика-распределителя зажигания, следим за показаниями вольтметра.
Напряжение должно резко меняться от минимального (не более 0,4 В) до максимального (не более, чем на 3 В меньше напряжения питания).
Неисправный датчик ремонту не подлежит (за исключением обрыва проводов между самим датчиком и колодкой на корпусе датчика-распределителя).
Если стальной экран с прорезями задевает за датчик (определяется по легкому заеданию или царапающему звуку при вращении валика, а также визуально, после частичной разборки датчика-распределителя), проверьте осевой люфт валика и посадку экрана.
При вращении валика датчика- распределителя грузики регулятора под действием центробежных сил расходятся, преодолевая сопротивление пружин, и сдвигают опорную пластину центробежного регулятора по часовой стрелке относительно валика.
Для оптимальной работы регулятора пружины имеют разную жесткость.
Более жесткая (толстая) пружина вступает в работу позже, примерно на середине полного хода пластины — поэтому она надета на стойку с зазором, тогда как более мягкая (тонкая) пружина всегда натянута.
Максимальное перемещение опорной пластины ограничено вырезом в ней и составляет около 12° по распределителю, что соответствует углу опережения зажигания около 24° по коленчатому валу.
При осмотре центробежного регулятора убедитесь, что грузики свободно перемещаются на осях, не потеряны их демпферные пластмассовые колечки, тонкая пружина натянута, и опорная пластина возвращается под действием пружин в исходное положение. При необходимости смажьте валик датчика-распределителя несколькими каплями моторного масла.
Вакуумный регулятор увеличивает угол опережения зажигания в зависимости от нагрузки на двигатель. Он состоит из вакуумной камеры со стальной подпружиненной мембраной, которая тягой соединена с опорной пластиной бесконтактного датчика.
Под действием разрежения мембрана прогибается, преодолевая сопротивление пружины, и поворачивает опорную пластину против часовой стрелки.
Максимальное перемещение ограничено вырезом на тяге и составляет около 9° по распределителю (18° по коленчатому валу).
Разрежение для работы вакуумного регулятора отбирается от отверстия в смесительной камере карбюратора напротив дроссельной заслонки первой камеры. При частичном открытии заслонки (неполная нагрузка) разрежение за ней велико, и регулятор максимально сдвигает момент искрообразования в сторону опережения.
Резюме
Датчик Холла считывает импульсы и отправляет сигнал на коммутатор. Бесконтактное зажигание намного эффективней кулачкового. Заметно улучшилась производительность двигателей, и нет никакого нагара на контактной группе. Если на вашем ВАЗ 2107 (карбюратор или инжектор) забарахлил датчик холла, то вычислить неисправность можно по симптомам дефектной работы двигателя или путём простейшей диагностики. Замену ДХ легко сделать самостоятельно. Для этого рекомендуется подготовить хорошо освещённый гараж с верстаком и нехитрый набор инструментов.
