Замена датчика холла дэу нексия 8 клапанов

Daewoo Nexia › Бортжурнал › Замена датчика холла, крышки и бегунка трамблёра

Всем привет. Недавно решил перебрать ради интереса распределитель зажигания (трамблёр), ну и посмотреть что там внутри. Предварительно заказал нужные для этого запчасти. Вот список и каталожные номера (артикулы) этих запчастей:

Уплотнительное кольцо трамблёра (прокладка трамблёра) — 01972943
Крышка распределителя зажигания (крышка трамблёра) — 10496278
Ротор трамблёра (бегунок трамблера) — 10495411
Датчик холла (катушка индуктивности) — 10470197
Клипса катушки индуктивности (клипса крепления датчика холла) — 01989282
Крепление проводов зажигания (зажим в/в проводов) — 94530312

Вот вроде бы все нужные запчасти. Перед снятием и разборкой трамблёра не забудьте поставить метки, где их поставить увидите на фото ниже. Для снятия крышки трамблёра вам понадобиться крестовая отвертка или головка/ключ на 5.5mm, а вот коммутатор внутри самого трамблера можно открутить только головкой на 5.5mm, так как прорези для отвертки там нет, она есть только в болтиках крышки. Головки или ключа на 5.5mm у меня не нашлось, в ближайших магазинах их тоже не было. Зато эта головка нашлась у Entony912 за что собственно выражаю ему благодарность. После того как открутили коммутатор надо снять пружинное кольцо с муфты и выбить оттуда штифт, этот штифт удерживает муфту на валике трамблёра, перед снятием муфты надо пометить её положение вместе с валиком распределителя зажигания. После снятия муфты вал трамблёра вынимается из основания корпуса, и становиться доступна катушка индуктивности (датчик холла). Кстати, настоятельно советую, заранее проверить датчик холла, так как мне сначала пришёл бракованный и машина из-за него не завелась. Проверяется датчик достаточно просто, возьмите мультиметр и переключите его в режим омметра, замерьте сопротивление датчика холла оно должно быть от 0.5кОм и до 1.5кОм. Если датчик установлен на трамблёре, то помимо сопротивления, проверьте замыкание обмотки катушки на массу трамблёра. При замене датчика поменяйте клипсу его крепления. Кстати, датчик я себе взял новый, а бракованный датчик отремонтировал мой знакомый, неисправность заключалась в плохой пайке провода с выводом катушки, мы пропаяли получше это соединение и на катушке (датчике) появилось нормальное сопротивление (0.8кОм). Далее всё собрал в обратной последовательности. И ещё, очень важный момент, место крепления коммутатора к основанию корпуса трамблёра смажьте кремнийсодержащей смазкой для улучшения теплоотвода, так как микросхемы находящиеся внутри коммутатора имеют свойство нагреваться. Для улучшения теплоотвода я помазал место крепления коммутатора термопастой КПТ-8 (кремнийорганическая паста теплопроводная). Эта термопаста используется для улучшения теплообмена между соприкасающимися поверхностями мощных компонентов электронных схем и радиатором. Представляет собой теплостойкую белую массу высокой вязкости. Получается загущением полидиметилсилоксановой жидкости порошком оксида цинка и аэросилом. Много пасты мазать НЕ надо, иначе эффект будет обратный, она нужна для заполнения зазоров, неровностей и воздушных прослоек между охлаждаемой микросхемой и её радиатором. Вот вроде бы всё. После переборки распределителя зажигания я поменял свечные провода зажигания, но это уже совершенно другая история. Всем спасибо за внимание =))

Источник

Daewoo Nexia Пожилая Ксения › Бортжурнал › Это снова был датчик Холла (похоже на то)

Итак, сегодня я снова попробовал сделать то, что не смог в прошлый раз, когда пожилая Ксения решила покапризничать. Я поехал в Каменск. Доехал я только до ЕКАДа. Дальше Ксения Максимовна снова показала мне кукиш с маслом и ехать отказалась. Я припарковался в тенечке и стал думать, что делать дальше. Смеркалось неистово жарило солнце. На что я только не думал — и на контактную группу, и на бензонасос, и даже пошел заглянул в глушитель, не засунул ли туда действительно картошину вредный сосед. В выхлопной трубе было темно, и даже если б там был мешок картошки, ясное дело, я бы его не увидел.

Фото делал уже дома, что как бы намекает на относительно благополучное завершение истории. Да, вот какой у меня классный подкрылок слева. Сегодня я уже успел забрать из емекса новый, и возможно, даже поставлю его завтра. Так вот, стою я мрачно с аварийками на своротке к ЕКАДу, звоню вероятным буксировщикам. Все, как на грех, далеко и заняты. В отчаянии я снял нижний пластик рулевой колонки и уставился на контактную группу. Контактная группа холодно висела на своем месте, не подавая никаких признаков неисправности. В этот момент случилось чудо. Приехали менты.

У меня регулярно происходят самые неожиданные встречи с блюстителями порядка. Достаточно вспомнить предыдущие случаи — один раз я оказался у собственной машины с фотоаппаратом, но без документов, а другой раз ковыряющим в ней же подозрительные провода под подозрительную восточную музыку и с подозрительной чорной бородой на подозрительном лице. Так вот, подъехал уазик. Кто читал Крапивина — ну натурально из уазика вышли Глафира, Степанида и Лев Эдуардович. Главира невнятно представилась, с аппетитом прожевав собственные имя и звание, и попросила документы. Я предоставил. Судимостев нет? — поинтересовалась Глафира, сосредоточенно изучая мои права и что-то записывая в блокнот. Нет, ответствовал я. А здесь чем занимаетесь? — спросила Глафира.

Ну, гениальный же вопрос. Я был настолько восхищен этим вопросом, что выдержал паузу, чтобы все насладились моментом, и сказал: сломался я здесь. Ну, всего хорошего, — пообещала Глафира и ретировалась вместе со Степанидой и сочувственно молчавшим Львом Эдуардовичем.

Как здорово, что есть на свете такие люди.

В общем, по его совету я побрызгал на тыльную сторону трамблера вдшкой, дал ему остыть, открыл бензобак, чтоб все подышало, постоял минут 15 и тронулся. Доехал до лепестковой развилки, развернулся, вернулся на трассу и не спеша пополз в сторону дома. Хотел сначала до Витали доехать, но потом подумал, что соваться в центр города в это время и на машине с такими проблемами — самоубийство. Так что поковылял домой. Довольно бодро ковылял, кстати — на трассе легко докрутил до 80 км/ч, периодически на всякий случай давал отдохнуть насосу, переходя на ХХ. В следующий раз она задергалась у заправки на Егоршинском подходе, заехал туда. Взял там попить, взял какую-то брызгалку «Очиститель двигателя», попшикал на трамблер, подождал, снова поехал. На этот раз спокойно доехал до дома.

Ну в общем-то и все. Позвонил Витале с целью записаться на осмотр, но Виталя сказал, что не надо парить мозги, а надо заказать ОРИГИНАЛЬНЫЙ датчик Холла. Потому что не раз и не два уже кто только в эту воду не влезал. Нужен GM, и никаких гвоздей. Так что оригинал я заказал, через три дня привезут, а там совсем другая жизнь пойдет, и наверное, писать что-то новое будем реже. Посмотрим.

Источник

Daewoo Nexia Пожилая Ксения › Бортжурнал › Это был датчик Холла

А я сразу подозревал этого засранца. Ну, после бензина, конечно — очень уж смущало, что проблемы с дерганием начались сразу после заправки. Свечи все враз умереть не могут, провода тоже. Вариантов было немного: что-то из нутрянки трамблера либо катушка. Ну, вот мы сегодня с женой пошли романтически проводить субботу — известно, мало что может быть романтичнее починки трамблера на нексии.

Но перед этим мы зашли в «Корейские автозапчасти» и обзавелись там новым датчиком. На всякий случай взяли и свечи, но они пока не пригодились. В общем, мы пришли на место и принялись расследовать преступление против искры.

1. Проверили, есть ли топливо в рампе. Я неистово сорвал с нее шланг, жена включила зажигание, бензин прыснул. Ура, в рампу топливо поступает, значит, фильтр тонкой очистки жив.

2. В плане «а вдруг» снял крышку трамблера, подогнул ножку бегунка, чтобы поплотнее касалась центрального контакта крышки. Не помогло.

2. Дальше я наконец выкрутил одну свечу! С четвертого цилиндра вышла. Сразу скажу: фоток почти нет, нас поджимало время, мы делали это по-быстрому. Свечу тоже не фоткал. Ну, потемнела, конечно, но нормальная вменяемая свеча. Сунул в нее провод с катушки, жена покрутила стартер… Есть искра! Так, катушка живая, выдохнули.

3. Сунул все провода по местам, кроме провода четвертого цилиндра. Его надел на свечу, свечу положил на телевизор. Жена, стартер! Есть искра. Так, пошли дальше. Третий цилиндр — провод на свечу, свечу на телек, жена, стартер! Нет искры. Опа, вот и приехали. Вот где собака порылась. Сдуру еще коснулся свечи — дернуло. Снимаем трамблер, раскурочиваем засранца. Опять же без фото, но в интернете есть суперподробная инструкция, все разжевано. Вот она.

Единственный момент: в процессе разборки надо нанести метку вот тут, на тыльной стороне трамблера, в том месте, где муфта привода стыкуется с распредвалом. Причем нанести не сплошь сквозь весь вал, как я, а с одной стороны: шлицы расположены несимметрично, и важно помнить, какой именно стороной ставить вал обратно. Впрочем, мне моя оплошность не помешала.

4. Стопорной штифт выбивать задолбался. В итоге помог добрый самаритянин из шиномонтажки напротив. Ему пришлось для этого обточить на станке: саморез, гвоздь и еще какой-то типа бородок, но в итоге все получилось и штифт мы выбили. Вот она, подлая сущность. А ведь не сказать, что выглядит как труп.

Что с ним не так, не знаю и разбираться не хочу. Не уверен, но, помнится, это неоригинал. Вместо вышедшего из строя я снова поставил неоригинал, потому что оригинала в магазине корейских автозапчастей нетъ, нетъ. Помимо цен это главный недостаток такого магаза — берешь, что есть. Поставим галочку, надо будет потом как-нибудь заказать оригинал на емехе на всякий пожарный.

5. Короче, заменил, собрал все на место, поворот ключа — о чудо, запустилась, работает ровно, не чихает, все хорошо. Вот и сказочке конец, Ксюша ездит — молодец. Напоследок похвастаюсь: не так давно в порядке колхозного колхоза заменил лампочки в приборке на диодные, китайские, по пять рублей штучка. Я в курсе про стабилизаторы и так далее, мне хочется просто вкрутить лампочки и посмотреть, как вообще выглядит, сколько выдержит, вот это вот все. Короче, выглядит так. Мне страшно нравится. Это мы в крытую парковку магаза заехали.

Все, ездим дальше. И не ломаемся, коханая, не ломаемся. А то планы, понимаешь.
За поддержку и исключительно грамотную четкую помощь спасибо aleksandr96rus и чуваку, которого он подключил к проблеме.

Источник

Замена индукционной катушки (датчика Холла) на нексии — Daewoo Nexia FAQ

Диагностика ЭБУ Daewoo Nexia

Проверить его достаточно сложно, для этого понадобится стенд, имитирующий работу системы зажигания, или осциллограф. Но это утверждение не верно. При использование статьи или фотографий активная прямая гиперссылка на сайт www.

Пробивает где-то в трамблёре. Автор: amosk, 10 августа, в Электрика. Город: Москва, ЗАО, Сетунь. Автомобиль:…

Проверить катушку достаточно просто, необходимо замерить сопротивление обмоток. Чтобы в будущем при замене проводов, не терять время и рыться с самых дальних уголках своего мозга в поисках заученных когда-то циферок. Теоретически, угол опережения выставлен, но, делая поправку на бензин, проворачиваем трамблёр ещё на мм по часовой стрелке.

Катушка зажигания выходит из строя крайне редко, но почему то при поиске потерявшейся искры её меняют первой. Я свою сегодня нормально снять не смог:

А как тогда быь с катушкой двигателя А15MF?

Система зажигания Дэу Нексия с 8-ми клапанных двигателей

Выглядит она у меня вот так: Я новичок в этом плане, для меня пока все это темно На данной катушке см. Пока горячая не заводится.

Как остынет — всё норм, но не долго, пока снова не прогреется. Выставляем момент зажигания на Нексии с 8-клапанным мотором Выставить зажигание на восьмиклапаннике достаточно просто.

Замена индукционной катушки (датчика Холла) на нексии.

Можно даже обойтись без стробоскопа, используя только штатный инструмент. Устанавливаем автомобиль на ровной площадке, ставим противооткаты под задние колеса.

Домкратом приподнимаем передок и включаем 4 передачу. В крайнем случае, я на это надеюсь!

А теперь по существу. Порядок подключения высоковольтных проводов на 8 клапанной Daewoo Nexia Дэу Нексия с трамблером распределителем зажигания — Отчет ведется от контакта для провода первого цилиндра, против часовой стрелки.

Коронный разряд является следствием высокой напряженности электромагнитного поля свечи и никак не сказывается на работе системы зажигания. Обычно коронный разряд становится видимым только в темноте. В результате существования коронного разряда на изоляторе около корпуса свечи может появиться характерный чистый кольцевой участок, иногда ошибочно принимаемый за следствие прорыва газов между изолятором и корпусом свечи.

Механический замок зажигания расположен с правой стороны рулевой колонки под рулевым колесом. Электрическая контактная часть замка зажигания выполнена отдельно от механического цилиндра запирающе го устройства. Причины отсутствия искры на ти клапанном двигателе, как и на большинстве современных инжекторных двигателях.

Самая нагруженная часть системы зажигания это коммутатор и он же является причиной неисправности в большинстве случаев. Проверить его достаточно сложно, для этого понадобится стенд, имитирующий работу системы зажигания, или осциллограф.

Обычно его просто меняют на заведомо исправный.

Деу Нексия Нет искры Коммутатор горит Решения проблемы Как восстановить старый коммутатор

Катушка зажигания выходит из строя крайне редко, но почему то при поиске потерявшейся искры её меняют первой. Проверить катушку достаточно просто, необходимо замерить сопротивление обмоток. Во время езды машина будет дергаться. Мотор может в принципе не завестись.

Когда водитель жмет на педаль газа, может появиться детонация — металлический стук из-под капота. Транспортное средство в целом довольно слабо набирает скорость.

Может возрасти расход горючего. Разумеется, если проявляются такие симптомы, это не значит, что проблема кроется именно в распределителе.

Источник

Датчик Холла: признаки и причины неисправности, проверка, ремонт, замена | Водитель авто

Если показатель ниже установленного значения, датчик дэу нексия замена датчик холла на его отсутствие. Чувствительность прибора определяется способностью фиксировать магнитное поле различной индуктивности, и может изменяться в зависимости от необходимых требований.

Автомобильный датчик Холла предназначен для измерения импульсов, на основании которых электроника блока управления зажиганием дает команду образования искры в необходимый для этого момент.

Конструктивно прибор состоит из следующих частей: Постоянного магнита. Стального экрана с несколькими прорезанными отверстиями. Полупроводниковых пластин.

Замена датчика холла Daewoo Nexia

Из датчика выходит разъем, содержащий 3 клеммы: Второй предназначен для подключения напряжения 6 В. Третий подает преобразованный импульсный сигнал в коммутатор. В большинстве случаев датчик располагают на трамблере. Он определяет момент подачи искры и используется вместо контактов.

Как проверить датчик Холла

Существует цифровая модификация датчика, которая бывает биполярная и униполярная. Первый тип срабатывает при смене полярности, а второй при появлении поля. Признаки неисправности датчика Холла Неисправности датчика Дэу нексия замена датчик холла могут иметь различные признаки, на основании которых даже опытному мастеру не всегда удается сразу выявить поломку.

Наиболее типичные симптомы поломки датчика следующие: Двигатель плохо запускается или не запускается. При езде автомобиля на высоких оборотах, происходят подергивания из-за работы двигателя.

Работа двигателя на холостом ходу характерна рывками и перебоями. Двигатель глохнет при движении. Индукционная катушка или датчик холла — это тип трансформатора, преобразующий переменный ток низкого напряжения в высокое.

Эти катушки, как правило, используются для воспламенения свечей зажигания в двигателе внутреннего сгорания, работающих только на бензине. В связи с этим, когда за счет индукции образуется магнитное поле вокруг двух обмоток, во второй создается напряжение больше, чем в первой, дэу нексия замена датчик холла большего положения витков.

Очень часто случается так, что датчик этот ломается. Как итог, машина не будет заводиться, или будет очень часто глохнуть.

Замена датчика холла Прежде, чем снимать катушку индукции на автомобиле Daewoo Nexia, рекомендуется для начала нанести какую-то метку маркером на корпус двигателя и трамблер. Необходимо это для того, чтоб после установки датчика холла восстановить метку зажигания. Заменили свечи, бронепровода, крышку трамблера и бегунок контакты были окислены — день проработала нормально, потом все повторилось.

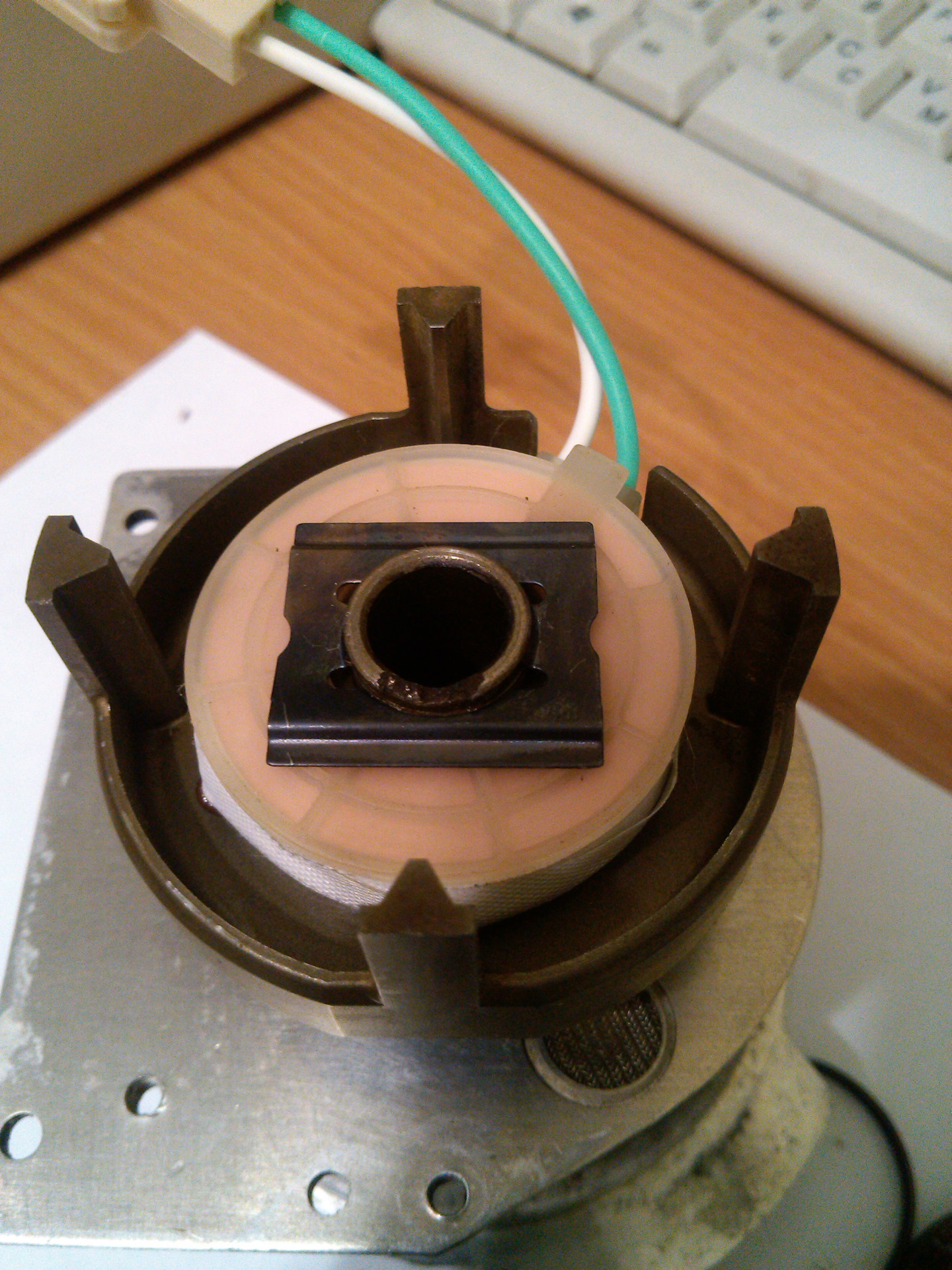

Снова сняли крышку трамблера, увидели что в нем импульсный датчик датчик Холла весь поплавленый, провода чуть ли не вываливаются. Заменили его — проблема исчезла.

Замена индукционной катушки (датчика Холла) на нексии

Датчик стоил р в экзисте порядка р, но мне нужно было быстрозамена р. Я свою сегодня нормально снять не смог: Пришлось погнуть.

Кое-как выправил, но всё равно криво: Для отметки, где стоял трамблёр, выбирайте маркер который «хрен сотрёшь»! А то я моя метка стёрлась: Теперь немного сбито зажигание: Цитирую telezhenkoas:
