Daewoo Nexia #NASYALNIKA › Бортжурнал › Замена патрубков охлаждения

После замены радиатора радость моя была недолгой. После очередного наваливания субботним вечером на игре, дриснулС#КАтварь потек задний патрубок:

Раз уж лезть менять, решил заодно поменять еще три патрубка, которые на мой взгляд могут следующими потечь при повышенной нагрузке:

Сразу скажу, на вид и на ощупь патрубок GM ничем не отличается от патрубков Onnuri и PMC, за что такая переплата — не понятно.

Антифриз на замену (нужно 7,5 литра в идеале, по факту входит примерно 6,5, все с блока слить невозможно без компрессора):

Антифриз вроде норм, имеет даже какие то там допуски на конвейер автоваза, но самое главное не дорогой.

Все патрубки по примеру верхнего патрубка радиатора, который уже в стоке идет в обмотке (армирование надо думать), я обмотал тряпичной изолентой (дабы не вздувало если что). Получилось очень даже норм, не отличить от заводского:

И что удивительно, оно работает. Вопрос к знатокам — где взять такую фишку, кроме разборок:

Ну а пока все норм, ничего не течет, понаваливал — проверил, главное потуже затянуть хомуты.

И еще, у меня в гараже замироточил старый радиатор:

UPD
Разъем разбирается. Я официально олень.

Теперь в идеале надо поменять датчик.
Но если кто подскажет все-таки номерок герметичного комплекта папа-мама, который пробьется на емексах/экзистах и тп, буду крайне признателен. Нашел вот такой, но его номер не пробивается, а я живу не в Москве и заказывать его с этого сайта с доставкой шибко дорого выходит, остается вариант если только проездом буду заберу. Ну или алиэкспресс.

Источник

Daewoo Nexia F16D3 › Бортжурнал › Замена патрубков помпы, разгрузка КГ

Привет!
объединил 2 записи, дабы не засорять Вам ленту.

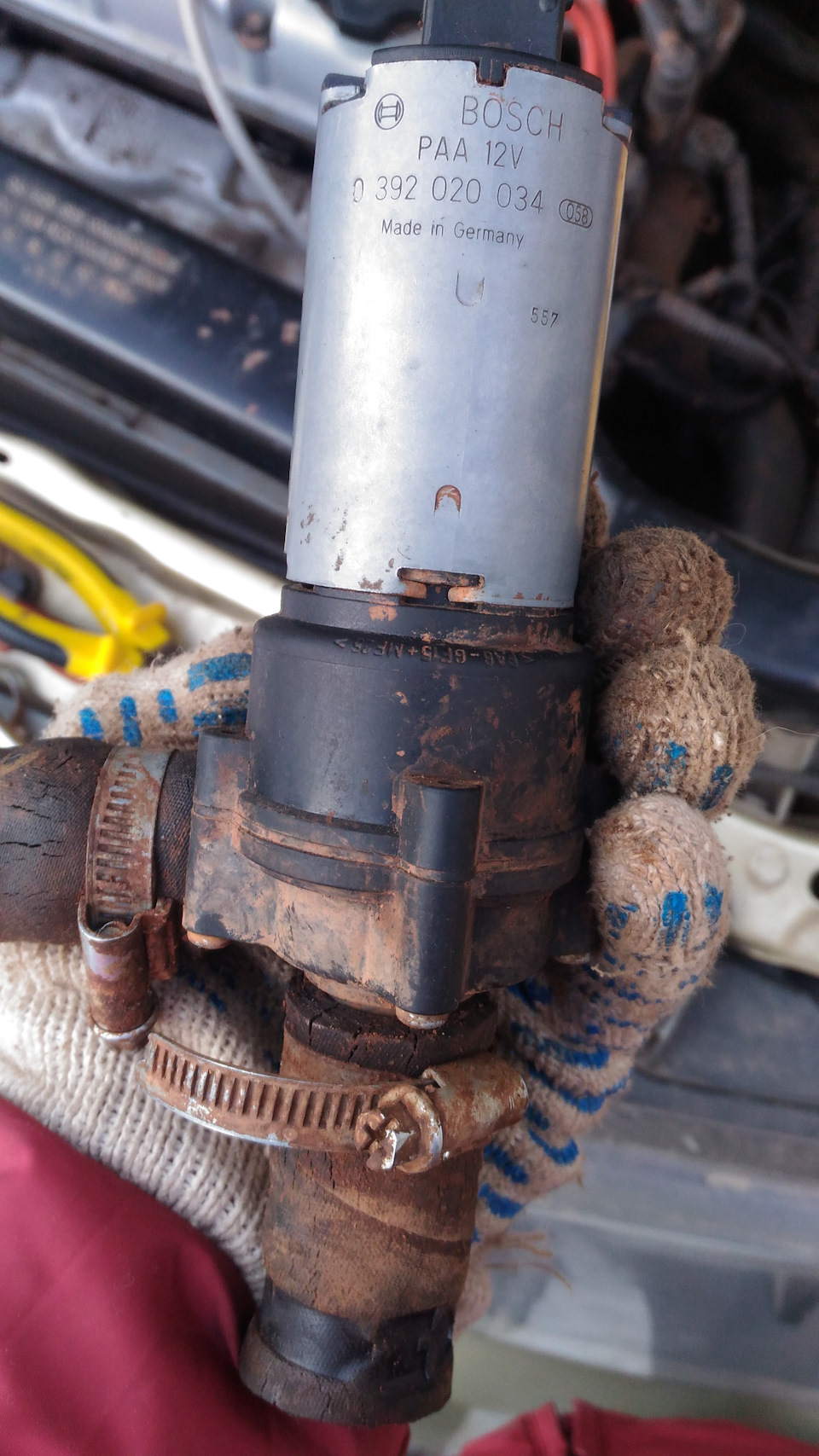

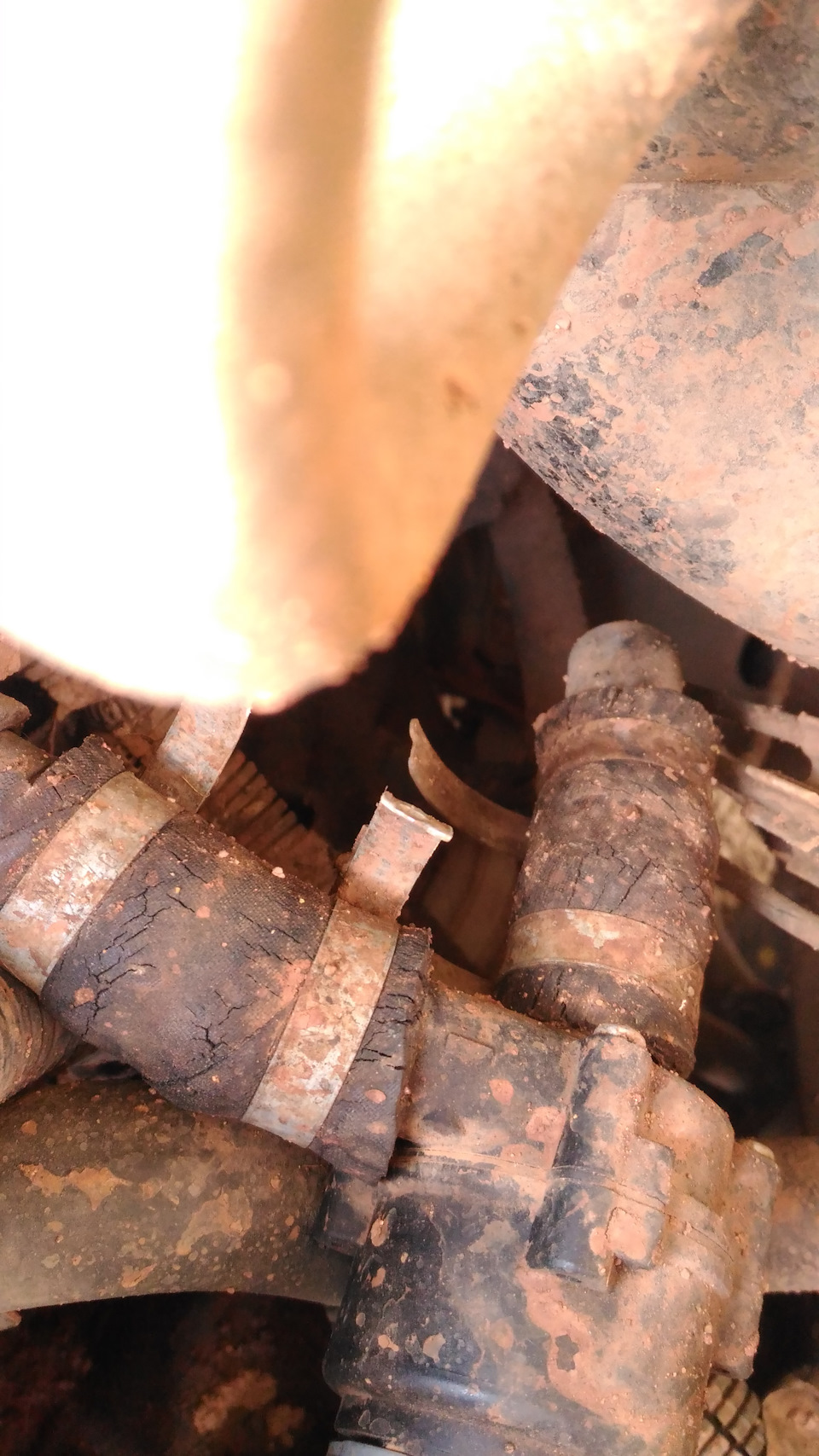

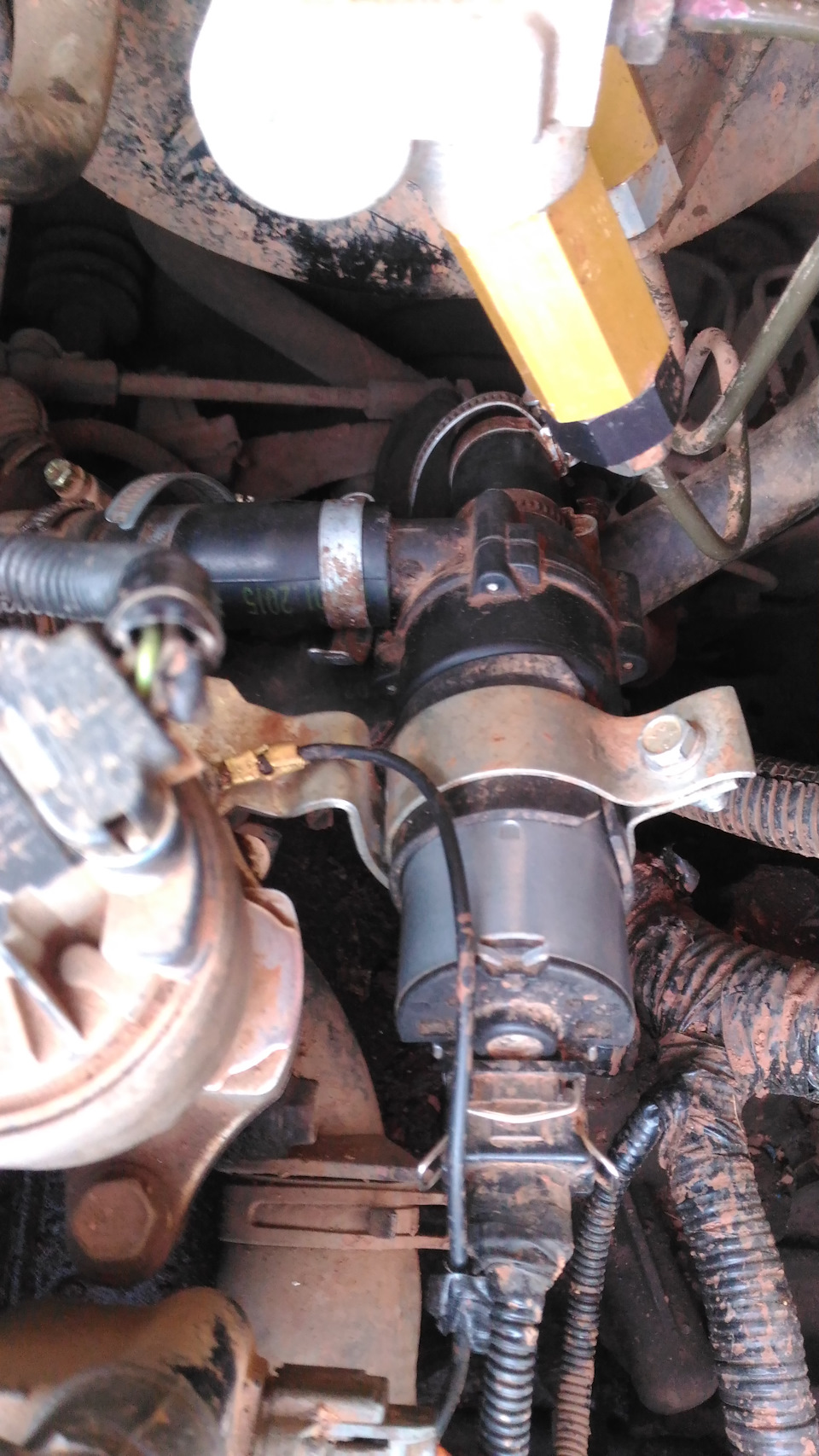

1. Год тому назад я поставил дополнительную помпу. С самой помпой всё прекрасно, но патрубки к ней растрескались, кое-где сопливили. Купленый в автозапчастях патрубок метражом от Волжскрезинотехники не оправдал ожиданий.
Новый патрубок подобрал в том-же магазине. (Напомню, что для помпы нужен Ø 20мм)
Взял подходящий по диаметру «Патрубок ВАЗ-2111 отопителя подводящий БРТ» с артикулом 2111-8101200 за 120р. Он-то точно должен подходить под мои цели.

Далее надо отрезать необходимые куски. Так как этот патрубок гнутый, можно взять закруглённые элементы (что мне и надо)

Почему-то крышка расширительного бачка сама не хочет открываться, хотя закрывал от руки.

Далее откачал с 1,5л антифриза.

Они-же, на снятой помпе:

Поменял на новые и поставил помпу обратно, долил антифриза, развоздушил печку.

2. Разгрузка КГ
Тут ничего нового, разгружал как у всех, без дополнительных реле.
Инструкций про это дело на драйве много. Лично я делал по записям от SeregaRUS48 и Aleksey68tmb. Срасибо Вам за понятные инструкции! Рекомендую смотреть у них, доступно объяснено!
Сам я ничего нового не придумывал.

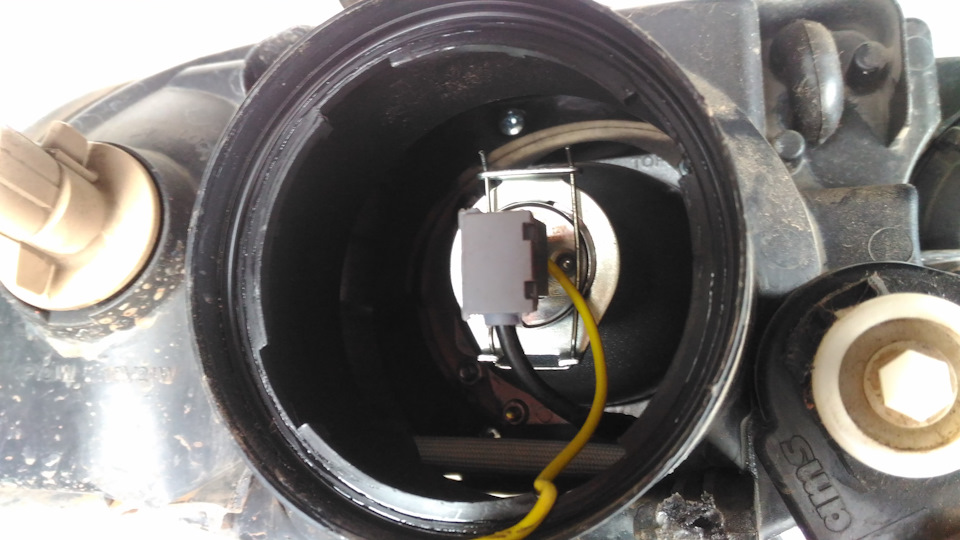

Перед разгрузкой вывел из блока фары, непосредственно из цоколя ближнего света, чтоб сравнить результат «до» и «после».

Далее приступил непосредственно к разгрузке. Годных фотографий сделать не получилось (зимой на улице ночью не слишком хорошие фото)

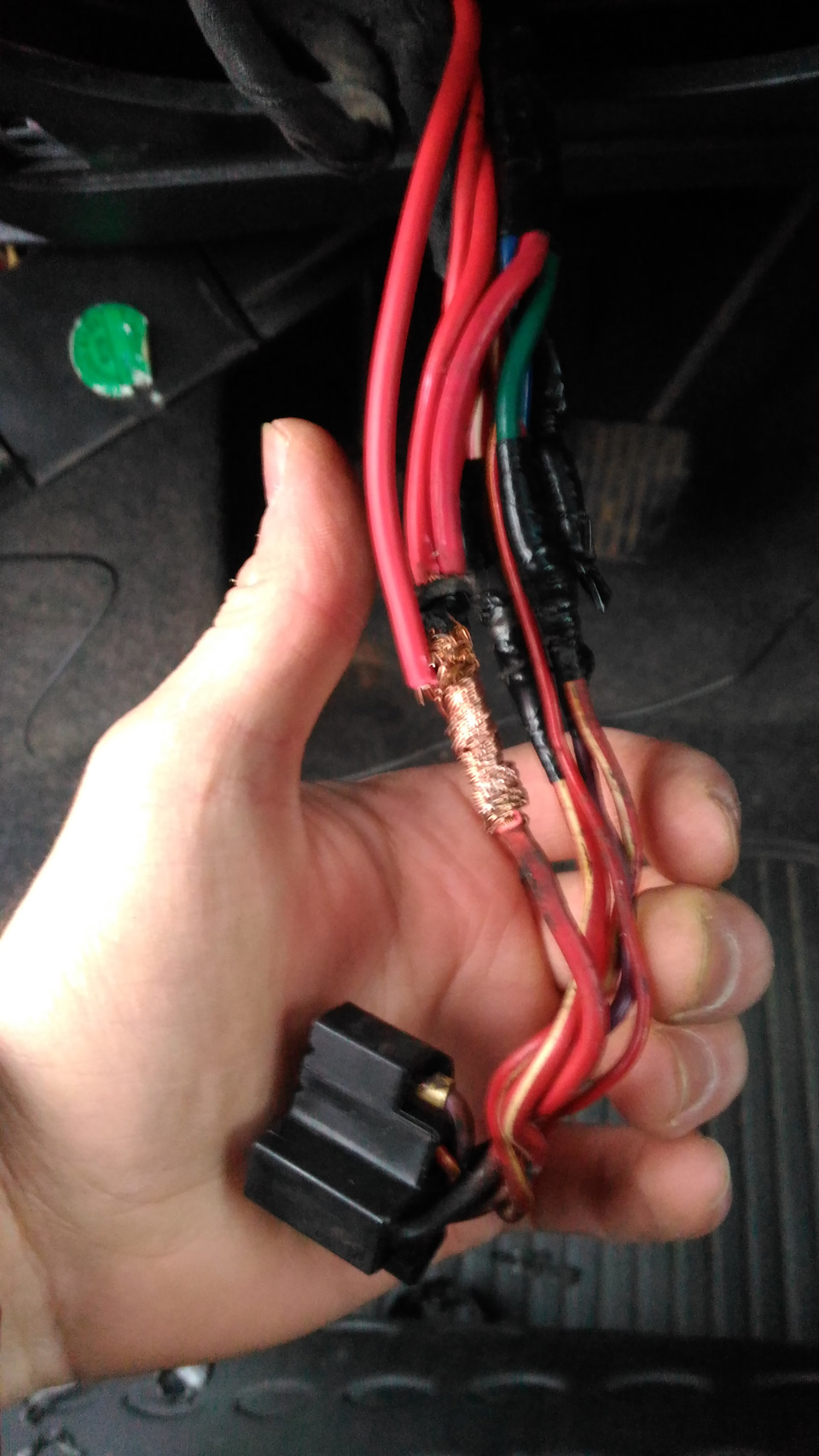

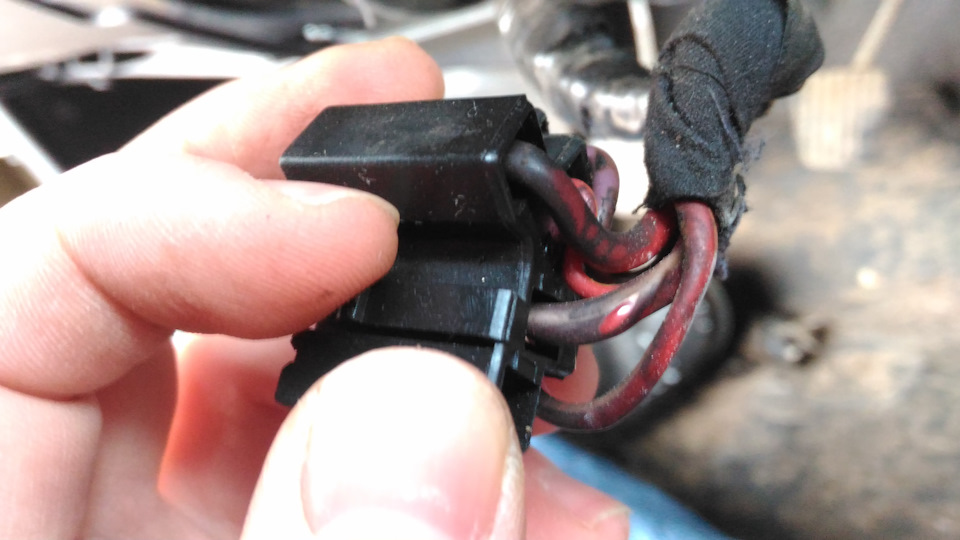

Вот так потемнела изоляция проводов на колодке КГ.

Поразила силовая проводка. 0,75-1 кв.мм, явно маловато.

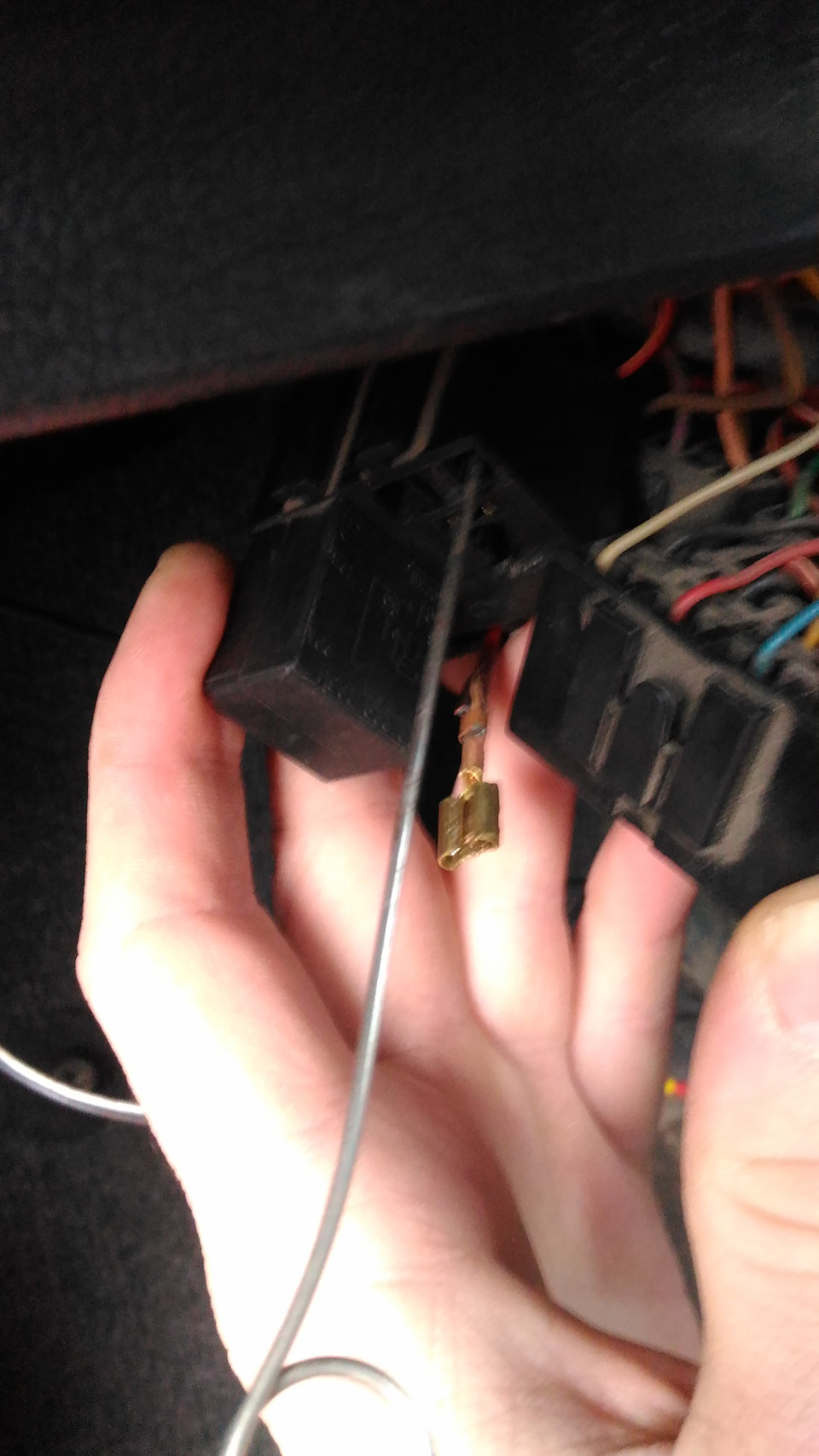

Проблематично было извлечь контакт «30» с колодки реле БС. Но шило решило проблемы. Проводку там поплавило за 150т.км порядочно

Аналогично шилом извлёк и контакт «86». (делал гашение БС при выключении зажигания)

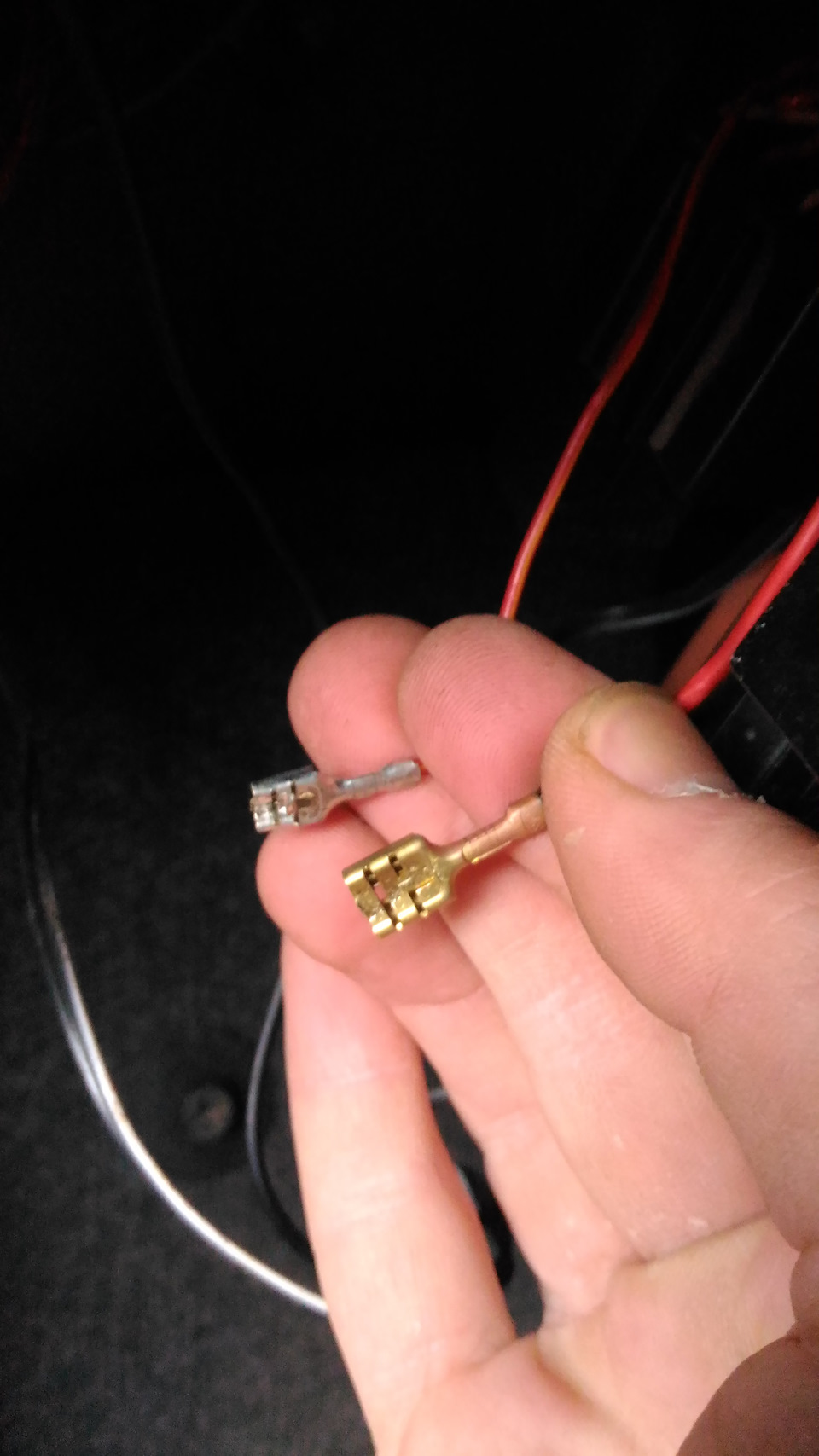

Для подключения постоянного «+» к 30 контакту взял провод 2,5кв.мм., обжал и заизолировал.

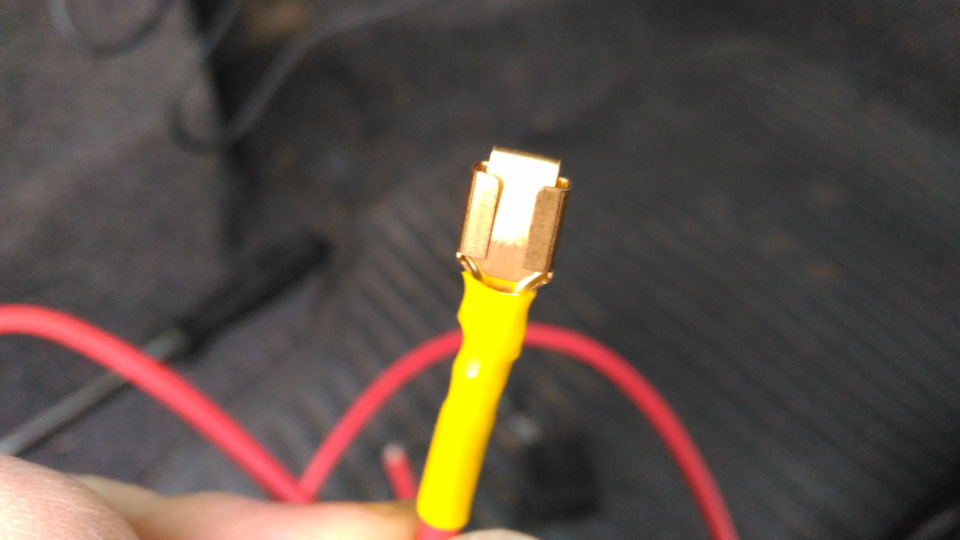

Конец провода с контактом вставил вместо 30-го контакта, а другой конец скруткой подключил к проводу постоянного «+» в жгут КГ. Так-же к этому жгуту подключена сигналка и прочие допы.

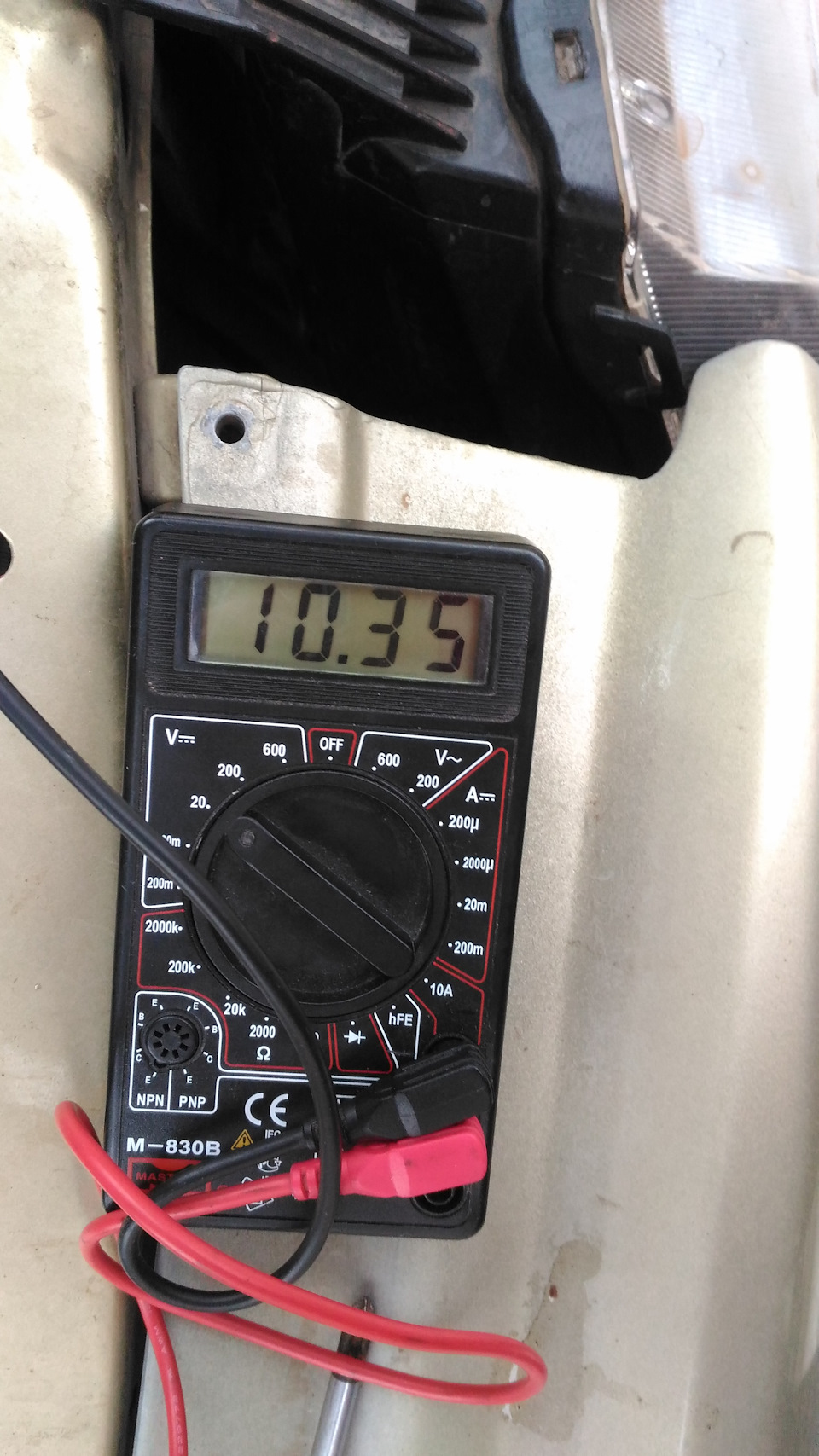

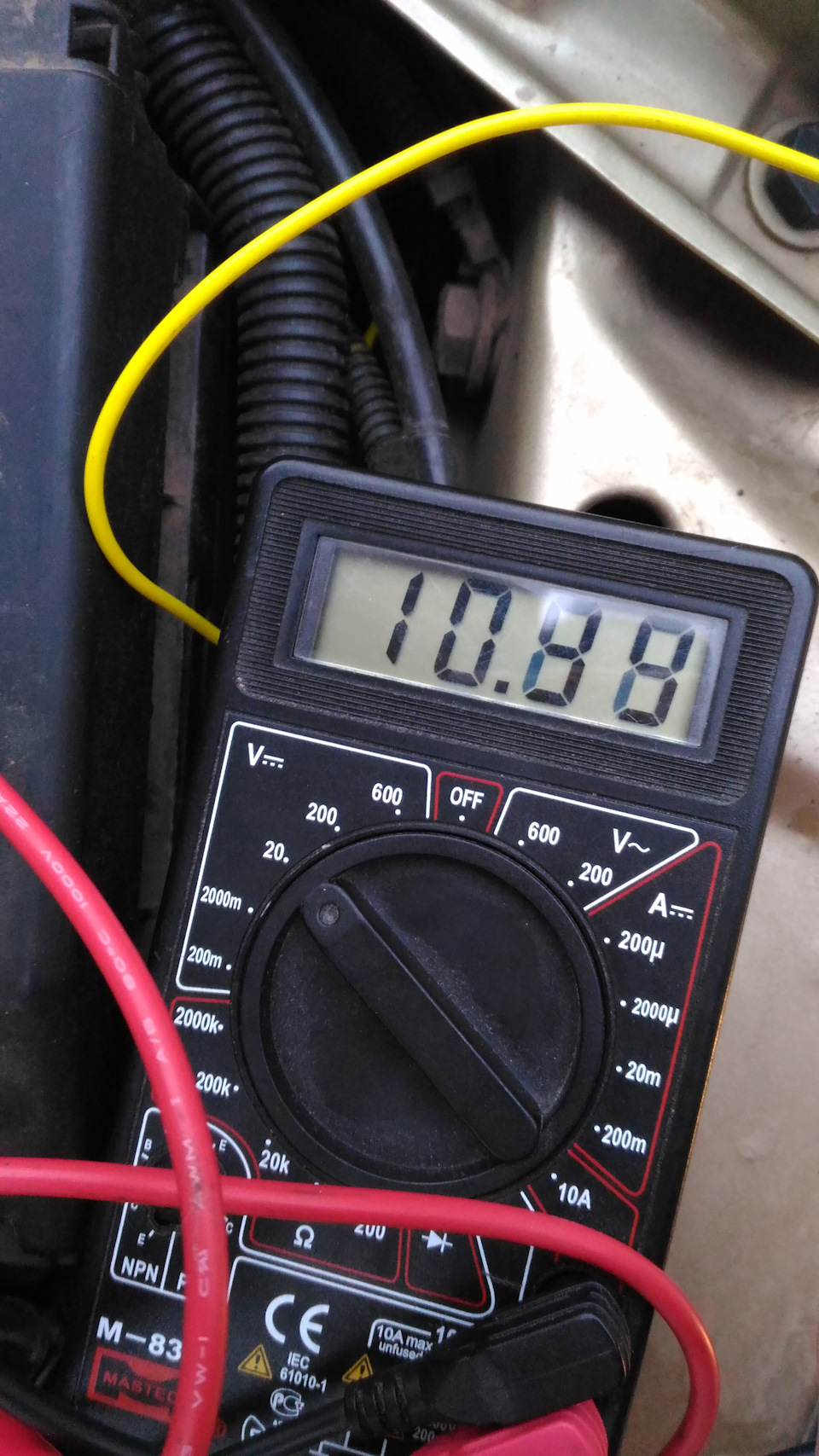

Напомню, что до разгрузки было 10,35 В. Казалось-бы, разница всего в 0,64В? Но светит ОЩУТИМО ярче!

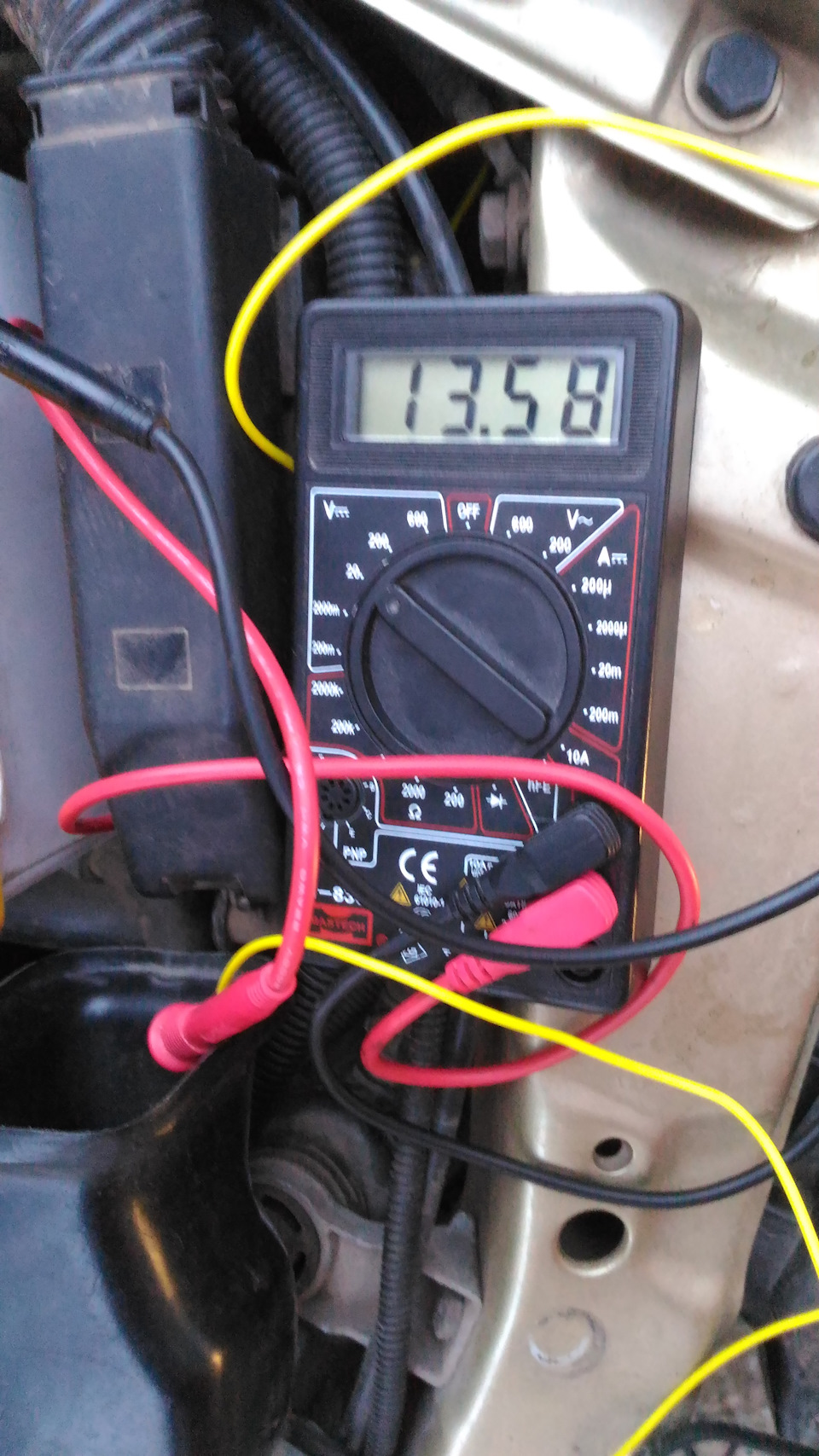

Далее завёл машину. Вольтметр показал с лампы БС показал 13,58 В.

Жаль, что я не проверил на заведённой машине ДО разгрузки, но напряжение и так впечатляет!
Разгрузка КГ дало намного бОльший результат, чем замена линз, но практически бесплатно и за полчаса работы с перерывами!
Так, что не спешите менять линзы и фары: возможно всё дело в КГ!

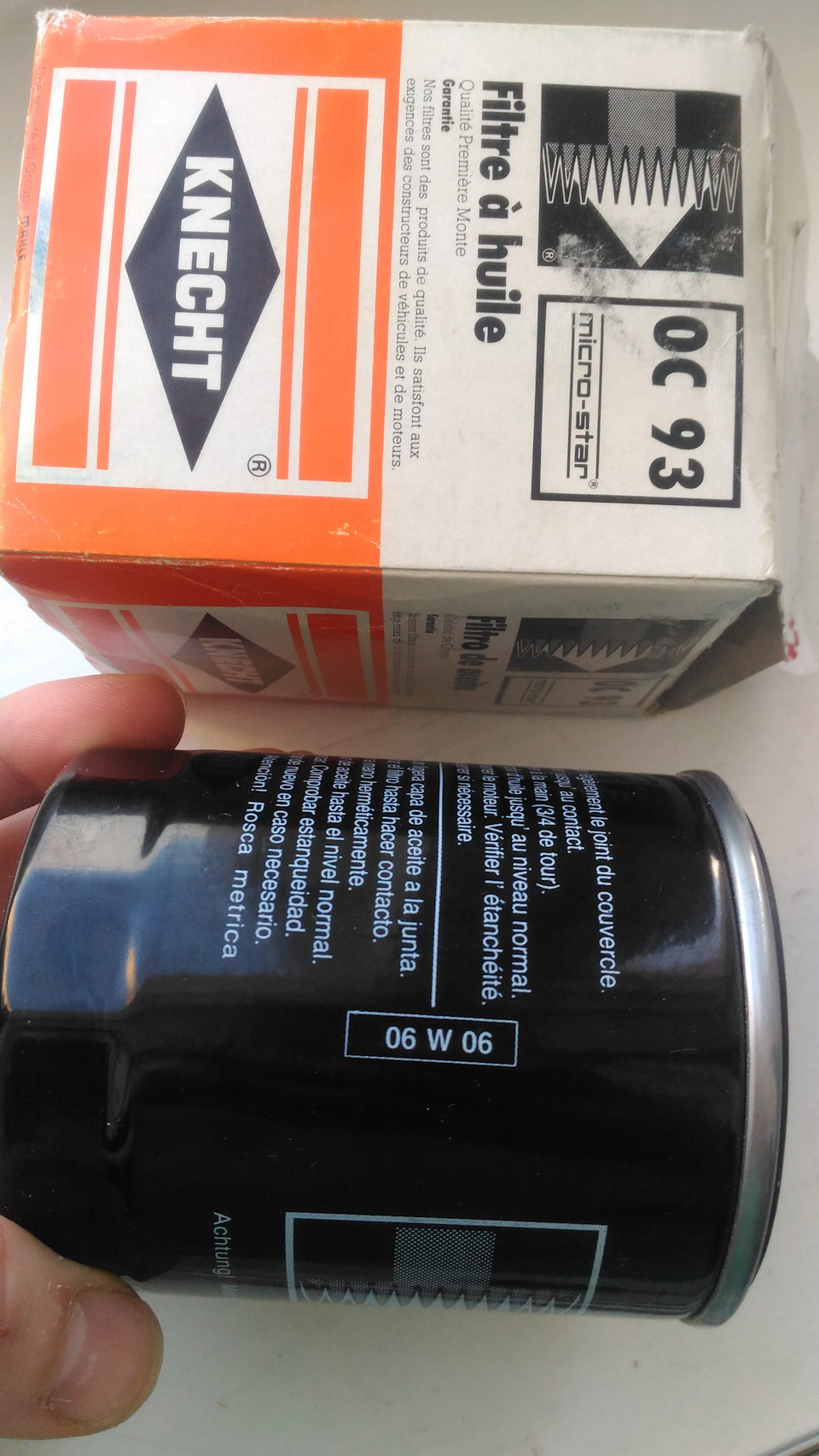

P.S.: Поменял моторное масло. Фильтр оказался выпущен в 06 неделе 06года🤦🏻‍♂

Пробка слива масла с магнитиком, установленная с предыдущей замены масла, ничего не выловила, и это радует!

Источник

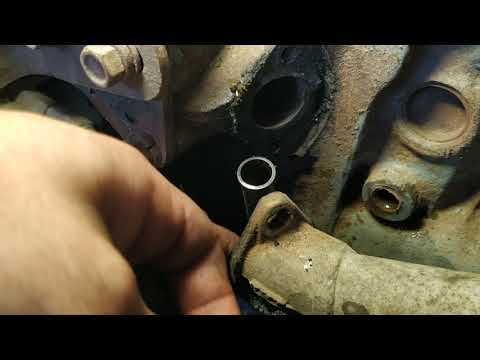

Daewoo nexia Замена патрубка помпы из блока

Похожие видео

шевроле ланос течь антифриза на а15sms сзади помпы

Део Ланос замена штуцера помпы

Замена штуцера (трубки) впускного коллектора системы охлаждения и печки на ланос

ЗАМЕНА ТРУБКИ ПОМПЫ НЕКСИЯ.ЛАНОС.ШЕВРАЛЕ И ОПЕЛЬ

Дополнительные материалы

постоянно подтекает железный патрубок на блоке, саксафон, сенс, таврия

Замена трубы помпы, саксофн Шевролет Авео т200

Замена штуцера помпы Дэу Ланос 1.6

Замена саксофона на Lanos 1.5.

ЗАМЕНА ПАТРУБКА ПОМПЫ НА АВЕО 1.5 (96180071)

Радиатор печки Daewoo Nexia N100/N150 [ЗАМЕНА СВОИМИ РУКАМИ] 2020г.

Как поменять помпу,ролик и ремень ГРМ.Ланос 1.5.

Как поменять помпу на дэу нексия | how to change the pump for Daewoo Nexia

Chevrolet Lacetti 1.4 замена сгнившей трубки на помпе

Источник

Как самостоятельно поменять помпу на автомобиле «Дэу Нексия»

Водяной насос автомобиля Daewoo Nexia (по-русски — «Дэу Нексия») – деталь весьма надёжная, соответствующая силовому агрегату от концерна General Motors, пусть и устаревшей модели. Известны случаи, когда помпа «доживала» до пробега 180 тыс. км. Но рано или поздно любая запчасть изнашивается и подлежит замене, насос «Нексии» — не исключение. Процедура непростая, но при желании её способен проделать каждый автолюбитель, располагающий временем и необходимым инструментом.

Как понять, что помпа неисправна

Насос в системе охлаждения автомобиля Дэу Нексия представляет собой простой по конструкции агрегат, имеющий высокую надёжность при эксплуатации транспортного средства. Известны случаи, когда механизм работал при пробеге более 180 тыс. км. Однако рано или поздно наступает момент, когда помпа daewoo nexia изнашивается, требуется её замена исправным механизмом.

Опыт эксплуатации этого автомобиля показал, что самыми уязвимыми местами этого узла являются:

Помпа и уплотнительное кольцо

Неисправность этих деталей вызывает следующие неисправности:

Последняя неисправность может повлечь за собой значительные материальные затраты, так как могут быть повреждены клапана, поршня, другие детали силового агрегата. Эти признаки одинаковы для моторов с рабочим объёмом 1500 см 3, 1600 см 3. Неисправности в виде течи охлаждающей жидкости легко заметить в моторном отсеке, остальные проблемы обнаружить труднее. Неисправный подшипник опытный водитель легко замечает по появившимся посторонним звукам, которые проявляются гулом, затем треском. Провести тщательную диагностику помпы без её разборки трудно, поэтому при каждом техническом обслуживании машины при замене ремня ГРМ необходимо проверять состояние насоса системы охлаждающей жидкости.

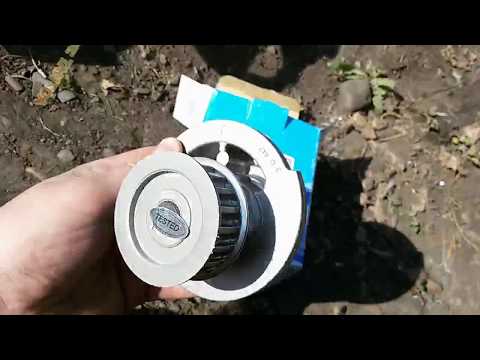

Выбор нового насоса

За всю историю существования модели автомобили «Дэу Нексия» комплектовались моторами на 8 и 16 клапанов и располагали рабочим объёмом 1500 и 1600 см

. Невзирая на конструктивные различия двигателей, помпы в них применяются практически одинаковые. Совпадают размеры фланцев, крыльчатки и посадочных мест с резиновыми кольцами.

Тем не менее водяные насосы для моторов 8V и 16V нельзя назвать взаимозаменяемыми. Разница между газораспределительными механизмами силовых агрегатов заключается не только в количестве шестерён, но и в ширине приводного ремня. Шкив водяной помпы двигателя с 16 клапанами шире, чем у насоса для мотора 8V.

Изделие для 8-клапанного мотора имеет лыски на корпусе, за которые можно ухватиться ключом

Что касается каталожных номеров, по которым принято подбирать новые запчасти, то с помпами Daewoo Nexia наблюдается настоящая путаница. Дело в том, что разные зарубежные и российские бренды присваивают деталям собственные артикулы, поэтому абсолютно идентичные элементы могут отличаться каталожными номерами в зависимости от производителя. Маркировка оригинальных запчастей от компании Daewoo выглядит так:

Также детали могут отличаться формой лопастей крыльчатки, что существенно не влияет на работоспособность и производительность насоса. В некоторых моделях для 16-клапанных силовых агрегатов встречаются дополнительные защитные пластины в виде пыльников.

Помпы 16-клапанных моторов отличаются более широким шкивом и наличием защитной пластины

Благодаря популярности узбекской марки, производство запчастей для «Нексии» освоили многие зарубежные и отечественные компании. Помимо корейской фирмы Daewoo, выпускающей оригинальные изделия, качественные водяные насосы предлагают такие бренды:

Примечательно, что помпы от «Нексии» успешно подходят к другим корейским автомобилям с аналогичными моторами 1,5—1,6 л от General Motors. Пример — Chevrolet Aveo и Chevrolet Lanos.

При покупке столь популярных изделий остерегайтесь подделок. Не приобретайте запчасти на рынке, проверяйте пломбы и маркировку на упаковке. Один из показателей надёжности — лазерная маркировка на корпусе либо крыльчатке, подделать её гораздо сложнее, чем скопировать рельефный оттиск логотипа.

Многие производители ставят на корпусе лазерную маркировку чёрного цвета

Регламент работы на примере 8-ми клапанного двигателя

Операция по замене неисправного (8 кл Дэу Нексия) насоса охлаждающей жидкости трудностей для водителя не представляет, сложности преследуют ремонтника на подготовительном этапе. Чтобы добраться до неисправного узла, придётся демонтировать много других деталей, выставить установочные метки механизма ГРМ, потом демонтировать изношенную помпу. Кроме нового насоса охлаждающей жидкости, следует приобрести необходимое количество антифриза.

Какие инструменты и запчасти необходимы

В работе понадобится инструмент:

Из нужных запасных частей потребуется новая помпа, антифриз для замены в системе охлаждения двигателя.

Разборка

Автомобиль устанавливают на месте выполнения ремонтных работ. Подойдёт смотровая яма, эстакада, подъёмник. Затягивают трос ручного тормоза, под колёса устанавливают противооткатные башмаки. Далее открывают капот моторного отсека, отсоединяют клеммы АКБ. Следующим шагом будет демонтаж воздушного фильтра со всеми подводящими патрубками. Устанавливают пустую ёмкость для сливаемого антифриза, открывают кран, ждут его полного истекания из системы охлаждения мотора.

Далее приступают к работам по извлечению неисправного насоса охлаждающей жидкости:

Снятие нижней крышки ГРМ

Теперь подошла очередь для демонтажа помпы. Она фиксируется двумя болтами как в нижней части, так и вверху. Далее выворачивают шестигранные болты возле насоса ГУР, вытаскивают помпу из блока цилиндров.

Сборка

Перед установкой новой помпы следует тщательно очистить место её монтажа. Работы проводятся в порядке обратном её снятию. Сильно затягивать болты крепления не нужно. Перед тем, как одеть зубчатый ремнь механизма ГРМ, проверяют положение установочных меток. Только после того, как ремень в приводе ГРМ будет установлен, отрегулировано его натяжение, можно окончательно затянуть болты крепления помпы.

Меняем помпу на «Дэу Нексия»: порядок замены и рекомендации водителям

На автомобилях «Дэу Нексия» водяной насос крайне редко выходит из строя. Обычно помпа служит примерно 100 тысяч километров пробега и меняется вместе с ремнём ГРМ. То есть процедуры смены ремня и помпы неразрывно связаны между собой, так как шкив помпы — это один из приводных механизмов всей системы ГРМ. Поэтому водителю «Дэу Нексия» приходится внимательно следить за состоянием этого элемента системы охлаждения двигателя, ведь неисправность помпы не позволяет эксплуатировать машину.

Замена помпы на «Дэу Нексия» (8 клапанов)

Не всегда водяной насос «доживает» до конца своего срока службы. Периодически, наблюдая течь помпы или слабую циркуляцию антифриза, водитель принимает решение заменить насос задолго до окончания его ресурса. Основная задача помпы — обеспечивать циркуляцию охлаждающей жидкости по системе. Если по каким-либо причинам эта работа не выполняется, придётся заменить вышедший из строя насос на новый.

Какие помпы устанавливают на эту модель

На всех комплектациях «Дэу Нексия» стоят помпы оригинального производства — Daewoo. Это довольно-таки простые устройства, которые, однако, позволяют стабильно и без перебоев перекачивать антифриз по системе охлаждения.

Читайте также Нумерация цилиндров на приоре 16 клапанов

В качестве альтернативного варианта для установки можно использовать водяные насосы General Motors — они стоят несколько дешевле, но позволяют также качественно обеспечивать циркуляцию жидкости по системе.

Доступный и долговечный водяной насос от GM можно считать аналогом оригинального насоса Daewoo

Как произвести замену водяного насоса своими руками

Процедура замены помпы на «Дэу Нексия» (8 клапанов) сравнительно проста. Но сложности может вызвать подготовительный этап, так как чтобы добраться до водяного насоса, потребуется разобрать практически половину механизмов машины.

Водяной насос системы охлаждения находится в блоке механизма ГРМ

Подготовка автомобиля

Чтобы обеспечить себе свободный доступ к ГРМ, рекомендуется выполнить следующие действия:

Открыть капот и снять воздушный патрубок. Патрубок закрыт гофрой и крепится на четырёх хомутиках.

После снять верхнюю часть кожуха воздушного фильтра. На «Нексии» он фиксируется на четырёх защёлках.

Нижняя часть кожуха фильтра держится на трёх саморезах — их нужно открутить, чтобы снять с машины сам корпус. Воздушный фильтр будет препятствовать свободному доступу к помпе, поэтому его и демонтируют перед началом работ.

Подготовительный этап замены помпы подразумевает снятие корпуса воздушного фильтра

Работа с узлом ГРМ

После этого можно приступать к самой сложной части работы — доступу к гидрораспределительному механизму. Перед тем как снимать ремни рекомендуется установить машину на домкрат — приподнять переднюю часть в районе правого колеса. Чтобы было проще, можно демонтировать колесо с автомобиля: сразу откроется вид на узел ГРМ:

Снять правый боковой пыльник, который крепится двумя гайками и двумя винтами. Демонтаж пыльника увеличит радиус видимости ГРМ.

После этого ослабить гайку ролика-натяжителя кондиционера. Потребуется ослабить ремень кондиционера, а затем его снять.

Снять три болта шкива ГУРа. Во время откручивания рекомендуется держать сам шкив рукой, чтобы он не изменил своего текущего положения.

Ослабить верхний болт крепления генератора. Потребуется снять приводной ремень, если необходимо, можно открутить и нижние болты.

После этого выкрутить винты-фиксаторы крышки ГРМ автомобиля. Снять крышку и убрать её в сторону.

Открутить болт шкива коленвала. Перед откручиванием зафиксировать положение коленчатого вала, вставив в излом отвёртку или длинный тонкий болт.

Далее снять ремень ГРМ.

Работа с приводными ремнями должна выполняться крайне осторожно, так как велик риск повредить резиновые элементы

Приступаем к демонтажу водяного насоса

Лишь после выполнения всех вышеперечисленных действий становится возможной работа с помпой. Как только ремень ГРМ будет снять со шкива, можно приступать к откручиванию болтовых соединений самой помпы:

Выкрутить два болта снизу, два болта сверху, которыми помпа фиксируется к блоку цилиндров.

После этого обязательно нужно слить антифриз — лучше всего выполнять эту процедуру, выкрутив заглушку из расширительного бачка и радиатора. Однако можно просто подставить ёмкость под гнездо помпы.

Далее открутить три шестигранных болта, которыми насос соприкасается с узлом ГРМ и вытащить его из посадочного места.

Сразу же рекомендуется убрать остатки уплотнительной резинки и зачистить место фиксации.

Перед установкой новой помпы насухо протереть гнездо, положить новую прокладку, предварительно смазав её герметиком.

: замена помпы на «Нексии» 8 клапанов

Установка новой помпы осуществляется в обратной последовательности. При этом в процессе установки не рекомендуется сразу же крепко затягивать болтовые соединения. Сначала выставляются метки коленвала и ГРМ, натягиваются ремни, после чего можно закручивать насос до конца.

Читайте также Чистка дросселя приора 16 клапанов

Замена помпы на «Дэу Нексия» (16 клапанов)

На 16-клапанных версиях «Нексии» срок службы помпы тот же, что и на 8-клапанных. Однако по ряду причин водяной насос может быстро выйти из строя. Поэтому водитель будет вынужден производить замену помпы, чтобы иметь возможность ездить на своей машине.

Замена помпы на «Дэу Нексия» — процедура довольно сложная, так как потребуется умение работать с узлом ГРМ.

Какие помпы устанавливают на эту 16-клапанную «Нексию»

На 16-клапанных моторах «Дэу Нексия» стоят те же водяные насосы, что и на 8-клапанных. Единственное различие заключается в конструкции помпы, поэтому при выборе нового изделия обязательно нужно указывать, сколько клапанов на двигателе.

Целесообразнее сразу же выбирать оригинальные насосы Daewoo, так как они служат максимально долго и неприхотливы в эксплуатации.

Водяной насос оригинального производства служит дольше и не вызывает неприятностей с охлаждением мотора

Процедура замены водяного насоса

Вопреки существующему мнению, порядок замены водяного насоса на 16-клапанной «Дэу Нексия» будет несколько отличаться от работы на 8-клапанных моделях. Однако основной принцип работы будет соблюдаться — потребуется снимать ремень ГРМ и сливать антифриз из системы:

Для соблюдения мер безопасности рекомендуется сразу же снять аккумулятор и слить всё количество охлаждающей жидкости в системе.

Снять корпус воздушного фильтра.

Поднять машину на домкрат.

Открутить болты, которые держат кожух узла ГРМ.

Ослабить три болта крепления шкива насоса, ослабить ролик-натяжитель ГРМ.

Снять ремни ГРМ и генератора.

Открутить крепёж шкива помпы, выкрутить все болты, которыми помпа крепится к мотору.

Распределительные валы при этом должны быть зафиксированы в том положении, в котором стоят. Нельзя прокручивать валы вместе со шкивом.

После этого снять помпу.

Место установки очищается от потёков антифриза и грязи, устанавливается новая прокладка.

Водяной насос, который будет установлен на машину, также регулирует натяжение ремней. Поэтому шкив помпы нельзя закручивать до упора, пока не будут выставлены все метки ГРМ.

Основные неисправности помпы на «Дэу Нексия» (16 клапанов)

Владельцы «Нексии» могут самостоятельно выявить неисправность водяного насоса. Первые признаки неполадок можно почувствовать во время езды:

в салон проникает запах антифриза;

после длительной стоянки на месте парковки появляются лужицы охлаждающей жидкости;

посторонние шумы и даже хруст во время движения;

датчик температуры мотора начал показывать перегрев двигателя;

в расширительном бачке постоянно опускается уровень антифриза.

Во время движения не должно быть никаких постронних шумов и запахов

Все эти признаки ясно свидетельствуют об основных неисправностях водяного насоса — протеканию сальника или износу подшипников вала. К тому же достаточно часто из-за длительной эксплуатации изнашиваются лопасти крыльчатки. В любом случае помпа перестаёт нормально работать и нуждается в скорейшей замене.

Таким образом, владельцы 8 и 16-клапанных версий «Дэу Нексия» могут самостоятельно заменить водяной насос системы охлаждения. Однако потребуются определённые навыки работы с ГРМ и генератором, так как именно эти элементы придётся частично демонтировать при смене помпы.

Отличия при замене детали на двигателе 16V

В конструкцию газораспределительного механизма на моторах с 16 клапанами добавлена шестерня второго распределительного вала и правый опорный ролик, который при разборке придётся снять. В остальном устройство идентично, а помпа находится на прежнем месте — с левой стороны ГРМ, под натяжным роликом. Соответственно, процесс замены выполняется в аналогичной последовательности.

Отличия при разборке заключаются в таких моментах:

Шкивы поворачиваются в такое положение, чтоб метки «смотрели» друг на друга

Ремень ГРМ протягивается сзади открученного насоса гидроусилителя

Задний кожух, который в этих автомобилях сделан из металла, можно вытащить, чтобы не мешал. Для этого максимально отклоните насос гидроусилителя от двигателя и потяните пыльник вниз (через верх его достать сложнее). Подержать корпус насоса стоит попросить помощника.

Видео: замена элемента на 16-клапанном моторе

Поменять помпу на двигателе автомобиля «Дэу Нексия» относительно легко. А вот добраться до изношенной детали куда сложнее, поскольку приходится снимать 3 ременных передачи и демонтировать множество элементов. Если вы решили заменить водяной насос собственными силами, рассчитывайте выделить на данную операцию не менее 4 часов.
