Daewoo Matiz Женовка › Бортжурнал › Замена переднего ступичного подшипника

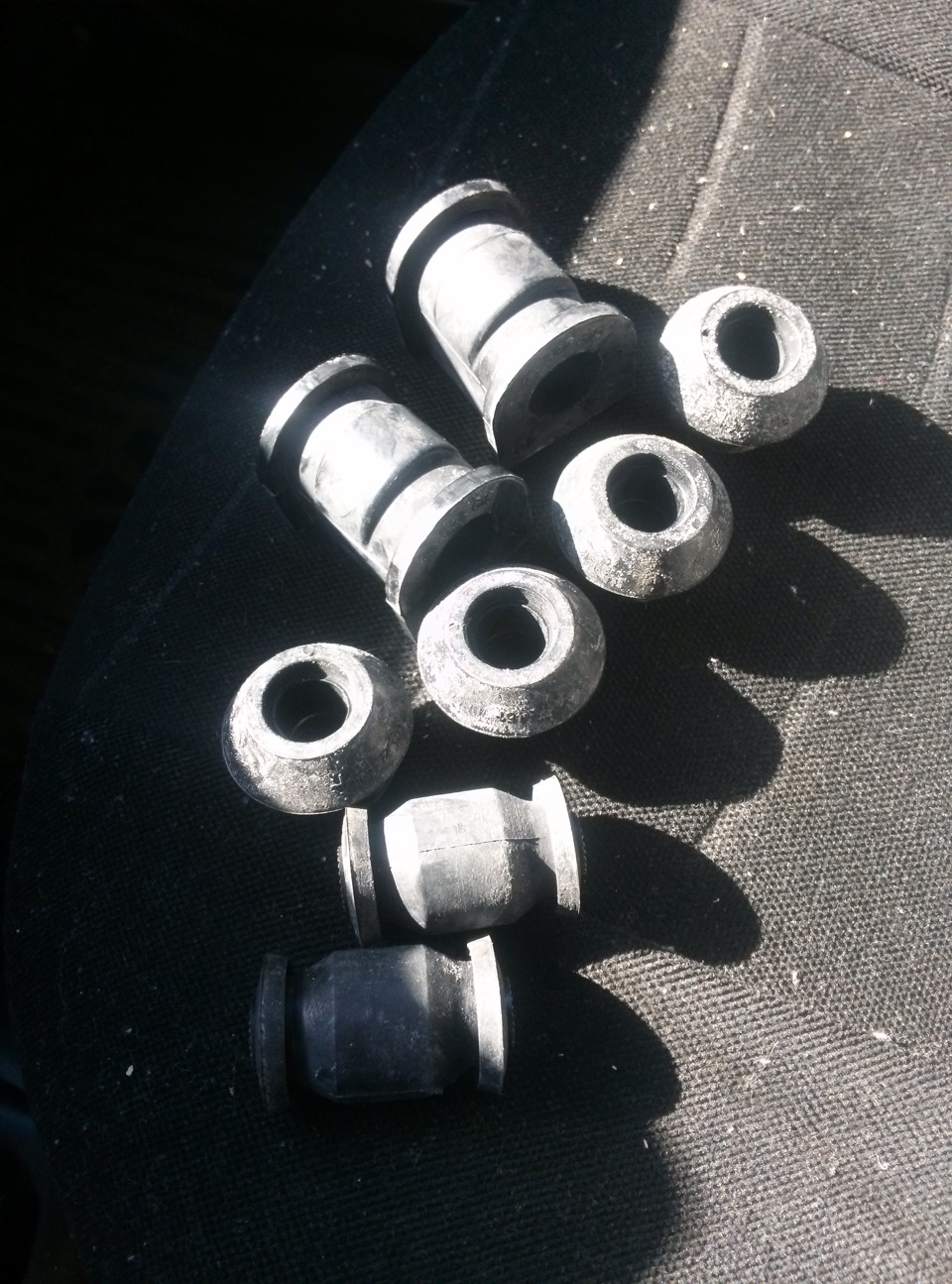

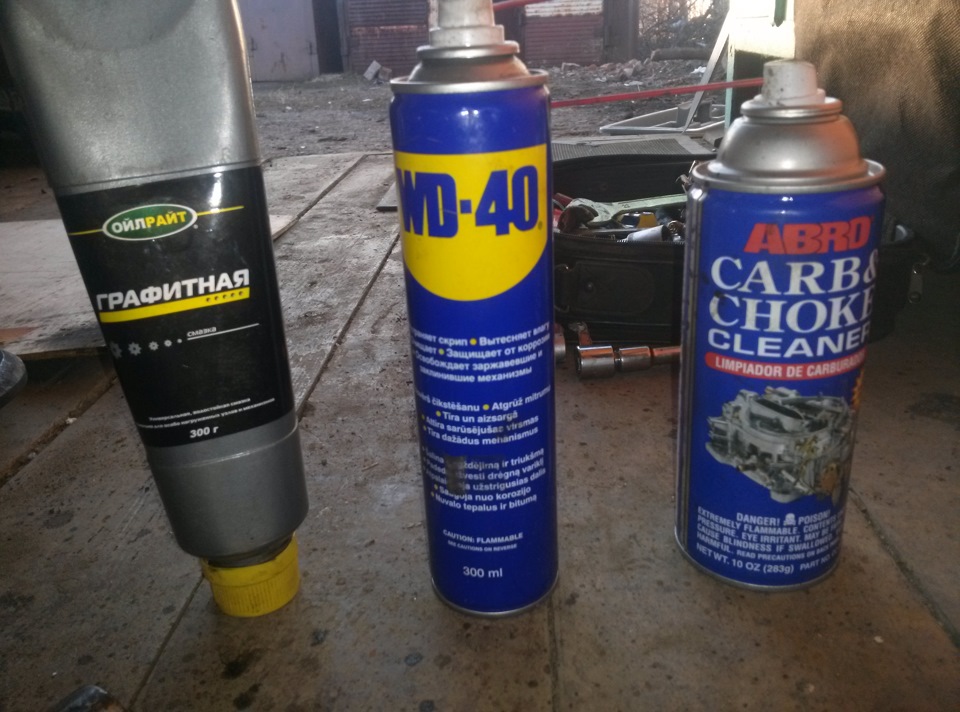

Громкий гул в колесах заставил меня поднять машину и пошатать колесо. Какое чудо — оно болтается. Стало ясно — предстоит замена подшипников…Съездил на авторынок и прикупил 2 комплекта подшипников, литол, графитовую смазку, комплект втулок на стабилизатор и на будущее динамометрический ключ.

Казалось бы, что тут может быть тяжелого, а нет…есть…Т.к. все сильно прикипает то работать становится мало того, что сложно так еще и хочется впасть в бешенство))) Для того чтобы поменять ступичные подшипники нужно снять поворотный кулак.
Пока машина стояла на земле сразу сорвал стопорные гайки, поднял машину и поставил на пеньки, соответственно снял колеса и принялся откручивать тормозной диск от ступицы.

Также снял суппорт в сборе и подвесил его на пружину.

У меня нет съемника и поэтому я очень долго выбивал ступицу из кулака, а она выходила неохотно. Старался делать аккуратно, чтобы ничего не повредить, так все и вышло.

Ступица снята и поэтому далее переходим к снятию кулака. Откручиваем рулевой наконечник заранее освободив его от шплинта, далее откручиваем кулак от стойки и опрокидываем кулак на себя, чтобы вытащить вал (также привязав его к пружине). Как только вытащил вал из кулака то сразу и выпал внутренний подшипник с сальником, все в ржавом состоянии и забитыми грязью. Остается лишь отсоединить шаровый рычаг. Фиксирующий болт на удивление открутился отлично и на вид совсем новый. Но вот шаровый наконечник никак не хотел выходить. По совету направил бородок на прорезь, чтобы ударом разжать наконечник. Но ничего от этого не вышло, сколько я туда не бил. А вот точным легким ударом по наконечнику помогло! Кулак снят.

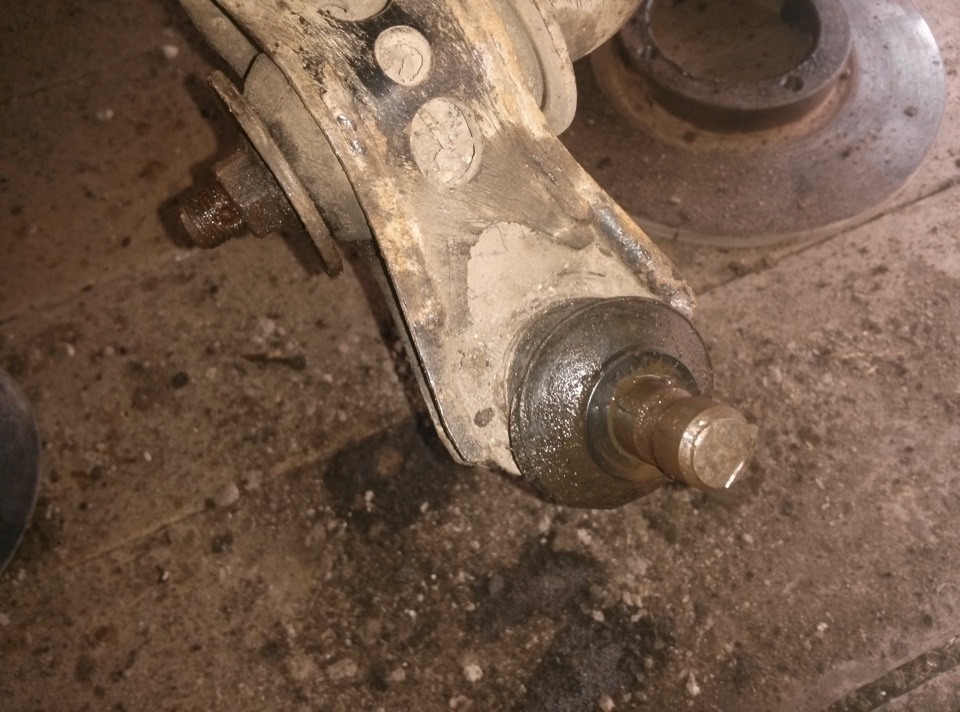

Шаровый рычаг в отличном состоянии, не хрустит, не болтается, менять пока не буду.

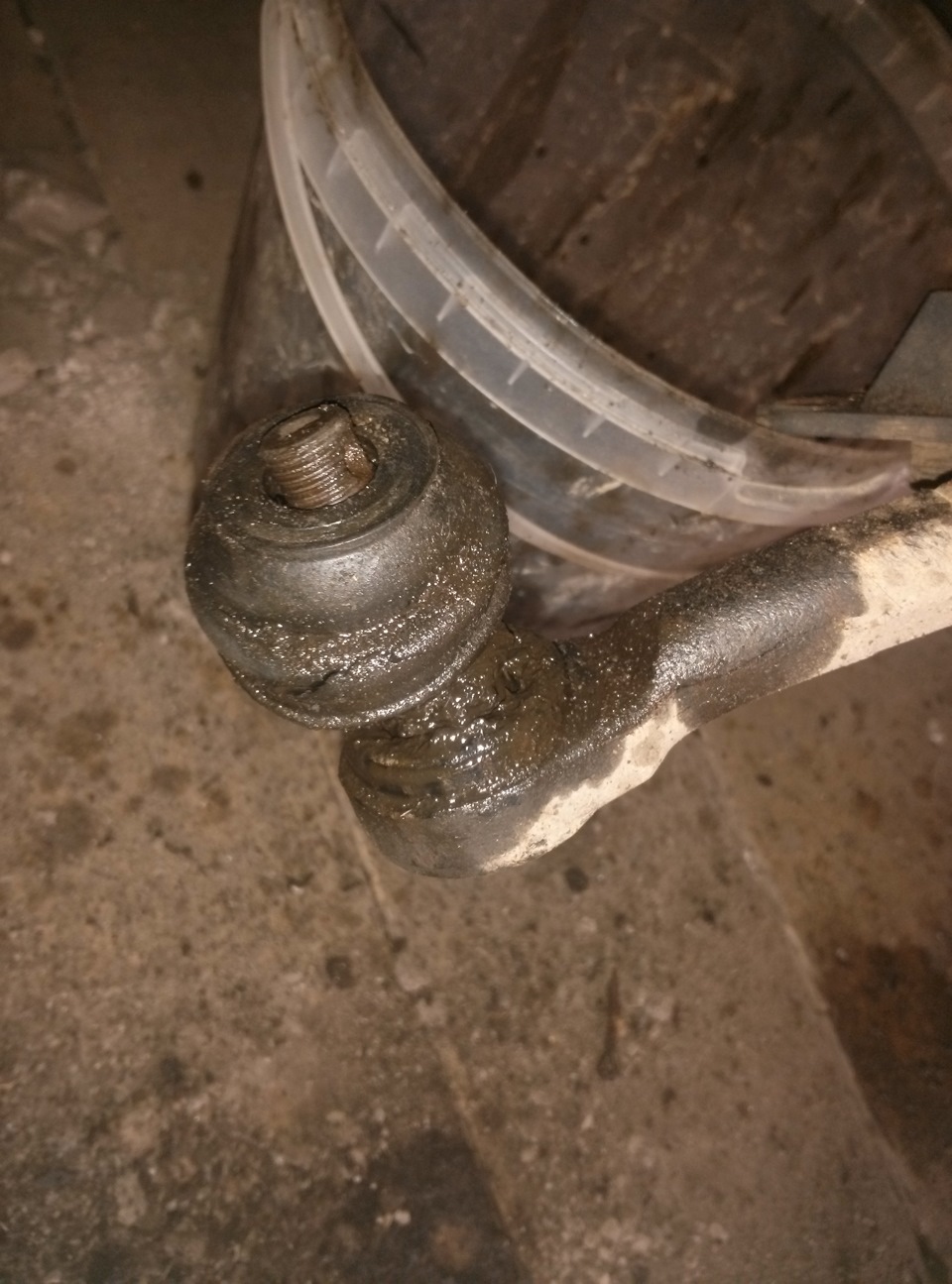

А вот рулевой наконечник на выброс, а значит скоро буду менять.

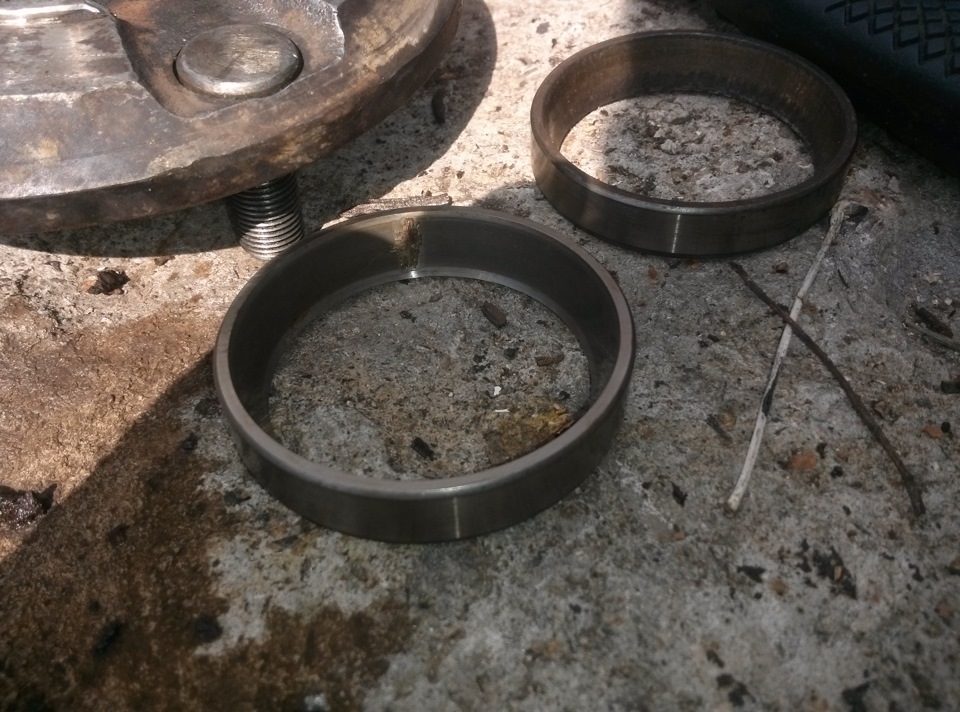

Выбить кольца от подшипников не составило большого труда, с внутренней стороны ставил «удлинитель» от трещетки округлым концом, чтобы не повредить стенки кулака и подбивал молотком.

Осталось лишь собрать все назад. Сточил старое кольцо с наружной стороны, чтобы им забивать новое. Для того чтобы новое кольцо заходило легче смазал его литолом, забил их с обеих сторон кулака до упора. Далее поставил кулак на место и каждый болт с гайками обильно смазал графитовой смазкой. Вставил с внутренней стороны кулака подшипник и сальник и надел на вал, предварительно обильно смазав его литолом. Вставил ступицу с новым подшипником назад, закрутил к тормозному диску, поставил колесо, спустил машину и уже на стоящем авто с помощью динамометрического ключа затянул стопорную гайку с усилием 210Нм. Со второй стороной аналогично.

Источник

Daewoo Matiz Шустрая блоха › Бортжурнал › Замена передних ступичных подшипников Матиза

Загудел ступичный подшипник и защита тормозного диски болтается. Перед заменой пробывал регулировать ступичной гайкой откручивал и затягивал значительных изменений не было вот наблюдения перед заменой www.drive2.ru/l/489530890184032450/

Посмотрев в интернете видео и посты на драйве решился менять своими руками. Купил 1 комплект замены ступичных подшипников 1400руб (гайка шруза, 2шт подшипника, 2шт сальника внутренний и наружный, 1пакетик со смазкой). Посмотрел и этот пост www.drive2.ru/l/7458279/. И про фальшступицу пост www.drive2.ru/b/2709877/. Все равно накосячил и с перового раза за один день поменять не удалось.
И так при разборке и снятии поворотного кулака проблем не возникло все пошло хорошо. За день до этого все болты пролил проникающей смазкой.

Распресовывал ступичные подшипники головкой на 24 и донкратом.

Наружный подшипник пришлось сначала подбить отверткой и зубилом, а потом только получилось съемником подлезть.

Видимо не дотянута была гайка ступичная или втулка распорная стояла неподходящего размера и внутренняя обойма могла проворачиваться при подклиниваний роликов за наружной обоймой такого не наблюдается. Думаю втулку надо пошире поставить чтоб в дальнейшем такого не было при эксплуатации.

На наружных обоймах износа нет. Пошли легко обстукивая отверткой. С защитой тормозного диска правда пришлось долго повозиться подровнял попытался садить на место садиться легко и также с незначительным усилием рукой проворачивается на посадочном месте и кернил и отгибал край посадочного гнезда не помогает. Решил приварить к поворотному кулаку чтоб в дальнейшем при езде по кочкам не слезла с посадочного места и не шоркала о тормозной диск как уже было перед этим.

И так начал калибровать старые и новые подшипники. Замерял дистанционную втулку по ширине в трех местах 10,7; 10,6; 10,8 мм. Замерял старый комплект по внутренним обоймам и втулке в трех местах 44,4; 44,3; 44,4мм. На новом комплекте подшипников и втулке в трех местах 44,3; 44,4; 44,4мм. Решил ставить дистанционную втулку старую без дополнительных шайб. И это была ошибка так как до замены плохо вращалось вывешенное на донкрате колесо.

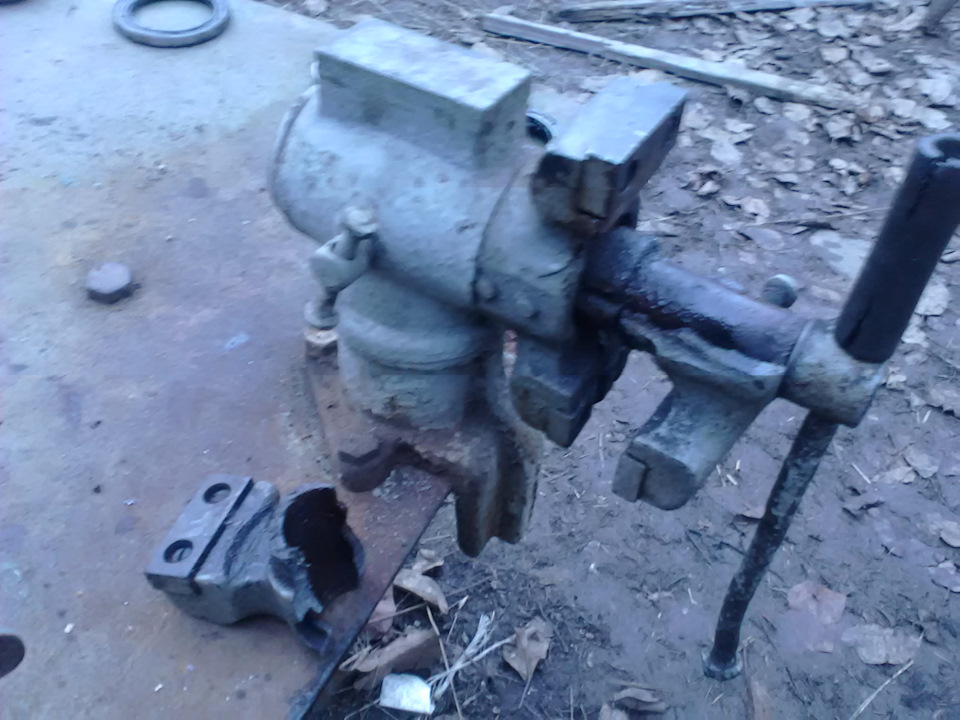

Собрал с новыми подшипниками, а ступица от руки не крутиться надо рычагом проворачивать. Да и еще при сборке запрессовывал подшипники длинным болтом зажатым в тисах и поломал тисы. Весь процесс значительно затянулся. Пришлось ремонтировать тисы и на улице уже стало темно пока заварил тисы. Завтра опять буду распресовывать и добавлять дистанционные шайбы из жестяной банки сразу думаю две штуки кинуть и посмотрим угадал или нет.

На второй день выпрессовывал подшипники и поставил две шайбы (вырезанные из жестяной банки с монтажной пены) между дистанционной втулкой и подшипником. Собрал вращается легко от руки но и люфт присутствует на поворотном кулаке. Опять разобрал оставил одну шайбу и собрал но уже зажимал в больших тисах чтобы наверняка зажать. В зажатом стяжной шпилькой состоянии (получается шпилька выполняет роль шруза и ступичной гайки) вращается с незначительным усилием рукой и люфт отсутствует. Решил оставить так надеюсь гудеть не будут.
Ставить сразу не стал решил за одно заменить ремень ГРМ. Так как правое колесо уже снято да еще и ступица не мешается. Снял пластиковую защиту с подкапотного пространства и получаеться свободный доступ до болта коленвала. Но вот с откручиванием болта коленвала проблемы. Ступица снята тормозом не подержишь. Стартером хотел крутануть уперев ключ в пол. Но боюсь может или зубья на ремне съесть или клапана загнуть. Думаю надо искать в коробке отверстия для стопорения маховика но это уже завтра. Подскажите кто знает его
месторасположения?

Нашел отверстие в кожухе маховика вставил отвертку. И с помощью трубы 2м сорвал болт. Заменил ремень ГРМ и заметил что сальник коленвала подтекая, жаль на рынке не посоветовали сальник купить. Но пока не критично на что с ним будет до следующей замены вопрос?

С ремнем ГРМ закончил начал ставить ступица на место. Рулевой наконечник решил немного подремонтировать. А весной уже придется менять на новые так как уже присутствует небольшой люфт. До этого отец владел москвичем и осталась кучки резинок и пыльников.

Источник

Daewoo Matiz Блоха › Бортжурнал › Замена передних ступичных подшипников

Давно уже менял их… Только руки дошли до момента написания запись в БЖ.
Ну что сказать, из сложного — Снять всю ступицу, выпрессовать / запрессовать. Остальное не проблема.

Итак. Куплено:
2 комплекта подшипников( в комплекте 2 подшипника, 2 сальника)
2 ступичные гайки
2 тормозных диска
Комплект передник тормозных колодок

Срываем ступичную гайку пока машина на колёсах (Пришлось использовать трубу… Ещё и по-прыгать на ней…)

Снимаем рулевой наконечник, откручивает амортизатор, снимаем тормозной цилиндр с колодками, откручиваем шаровую, вынимаем ступицу… Да, немного надо напрячься…

Откручиваем тормозной диск

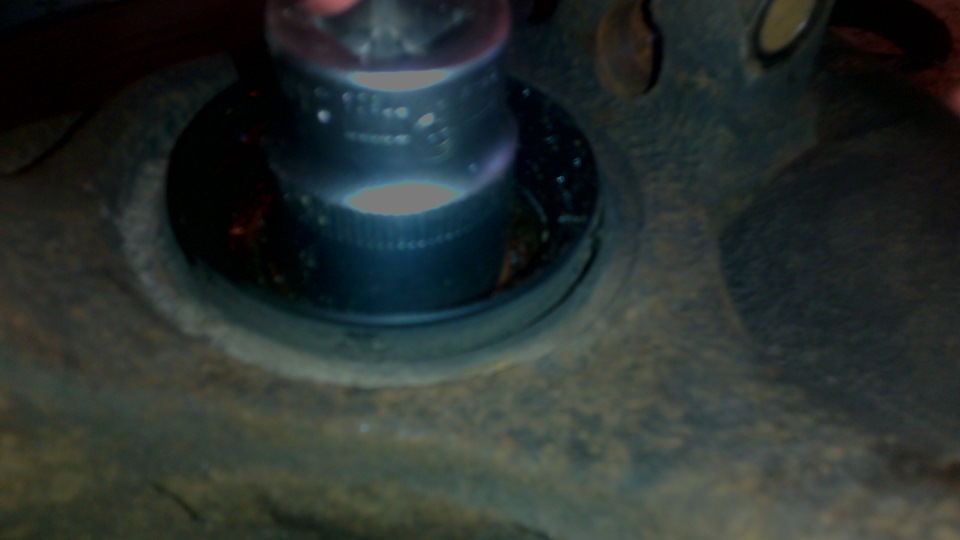

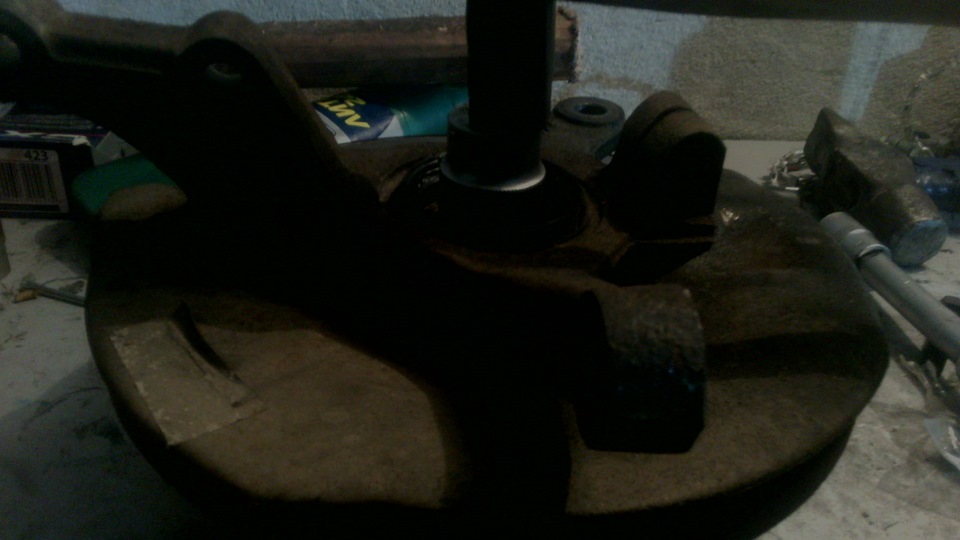

Подбираем головку, чтобы упиралась не на подшипник, а на ступицу

И на весу, выбиваем ступицу

Вынимаем внутренний сальник:

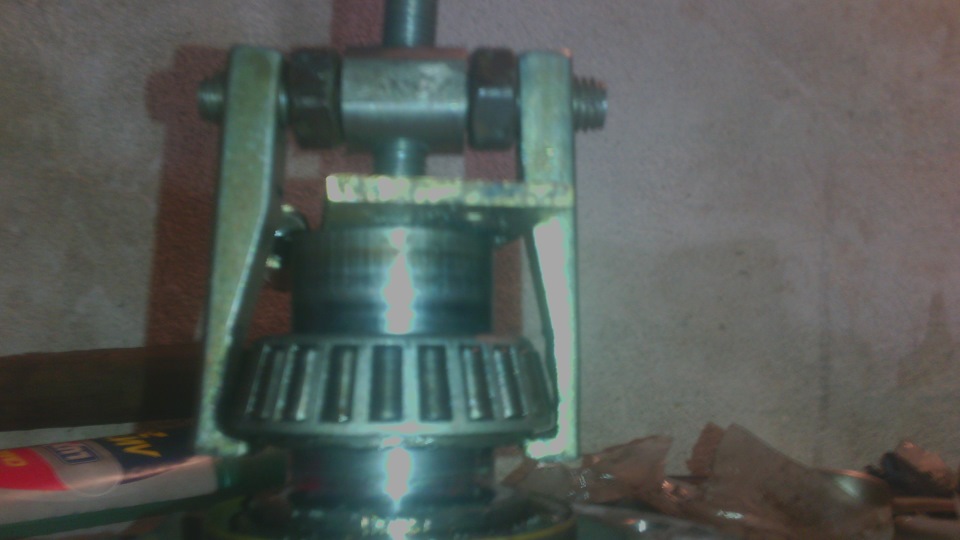

Берём съёмник и снимаем подшипник со ступицы

ВНИМАНИЕ! не попадитесь как я с подшипниками! В последнем видео(ступица с комментариями я всё рассказал, как не попасться! Разница подшипников, слева старый родной справа новый не тот что нужно…

Собираем в обратной последовательности:
1. Одеваем наружный сальник
2. Запрессовываем наружный подшипник

Видео как делал лично я:

3. Выпресовываем и запресовываем новые наружные обоймы каждого подшипника в пjворотный кулак(не могу найти фото и видео((()
4. Одеваем тормозной диск, но не прикручиваем
5. Забиваем поворотный кулак смазкой
6. Одеваем на ступицу с тормозным диском шайбу-проставку и поворотный кулак
7. Добавляем смазку на обойму внутреннего подшипника
8. Запрессовываем внутренний подшипник
9. Забиваем внутренний сальник.
10. Между гуляющем тормозным диском и ступицей есть отверстие(там где диск к ступице прикручивается), залезаем аккуратно отвёрткой и втыкаем сальник на место в поворотный кулак.
11. Прикручиваем тормозной диск к ступице
12. Ставим на место поворотный кулак(на авто)
13. Закручиваем привод новой гайкой до упора
14. Ставим колесо и едем кататься

Собранная ступица с комментариями.

2 дня мороки, и всё ок. Сделал бы за один день, если бы были те подшипники сразу, что надо… правую сторону(она была первой) разбирал 2 раза…

Источник

Daewoo Matiz Дрыщпотенько › Бортжурнал › замена переднего ступичного…

Снимал колесо, левое переднее, обнаружил люфт гдето 3-4мм во все стороны((( для интереса подёргал за остальные колёса, сидят глухо… Полазил по форумам, оказалось, что ступичные подшипники — болячка матизов. причём не взирая на марку, а соответственно и цену, подшипника! Заказал какие то не дорогие, типа ВТА…

Первое, чем надо запастить, головка на 30, 17, 14… ну и воротков разных, трещёток, и разнокалиберных трубок с разными диаметрами.

Саму гайку добром открутить не получилось((

свреловка тоже ничего не дала, гайка сидела намертво… в итоге спилил женой болгарина и провернул зубилом

в магазине купил ещё одну гайку

ну а затем разбираем по накатанной, наконечник, тормозной суппорт, шаровый, стойка… ВСЕ болты были приржавевшими, в итоге понадобились почти все ключи/переходники/головки/трещётки/(ну и жидкий керосин от ВД)). Как ни странной, ни один болт не был сломан/провернут/потерян/выкинут! Сразу рекомендую сорвать 4 болта крепления тормозного диска.

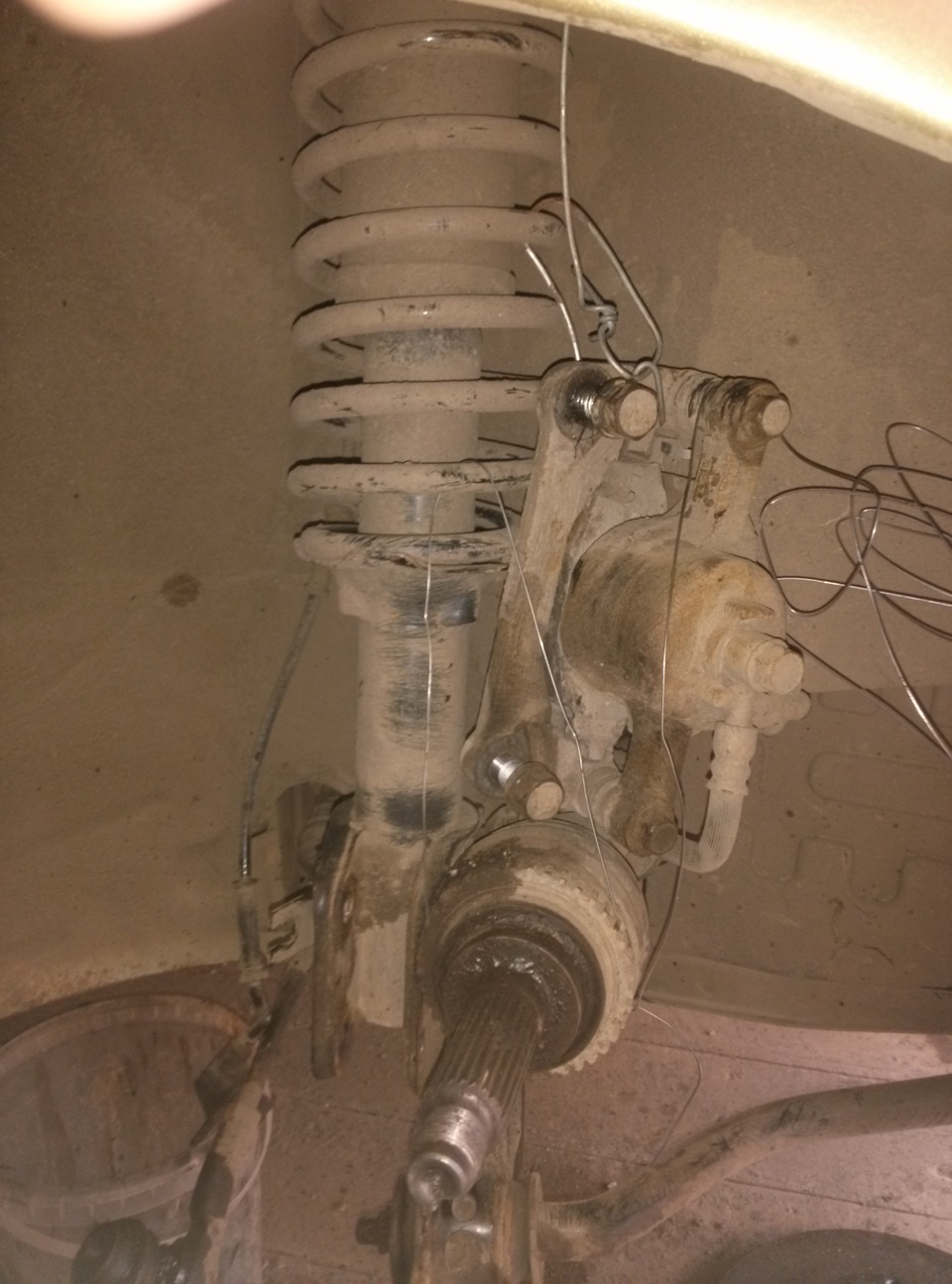

Тормозной суппорт и шрус лучше подвязать к пружине, хотя суппорт можно и положить на подвеску, так он меньше всего мешает…
Затем лёгким движением руки))), как утверждает мануал, снимаем саму ступицу… мешать будет всё: наконечник тяги, стойка, т.к. «рычаг с шаром» поднимется выше, а не просядет, болтающийся как маятник тормозной суппорт, ну конечно сам шаровый, который будет извиваться как пиявка на сковородке (особенно при сборке)), ну конечно надо следить чтоб не «разобрать» внешний шрус! В обчем я тогда позавидовал Шиве!

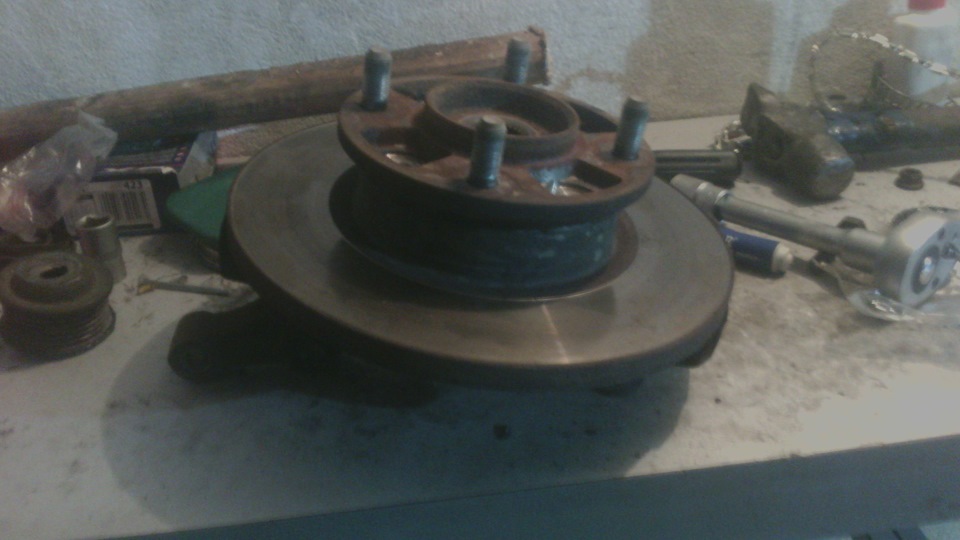

Выволакиваем на свет сию конструкцию,

которую на форумах иначе как ё…бищной никто не называет! Система из двух конусных подшипников и колца между ними очень капризна: перетянешь — сгорит, недотянешь — разболтает/разобъёт/вырвет((

отвинчиваем ЗАРАНЕЕ сорванные болты… )) Повторюсь, что практически вся подвеска разобрана с помощью метровой трубы, и при начале движения звучал щелчёк (гровера повсюду), и обливаясь холодным потом продолжать движение трубой, молясь всем богам, чтобып болт был целым(((

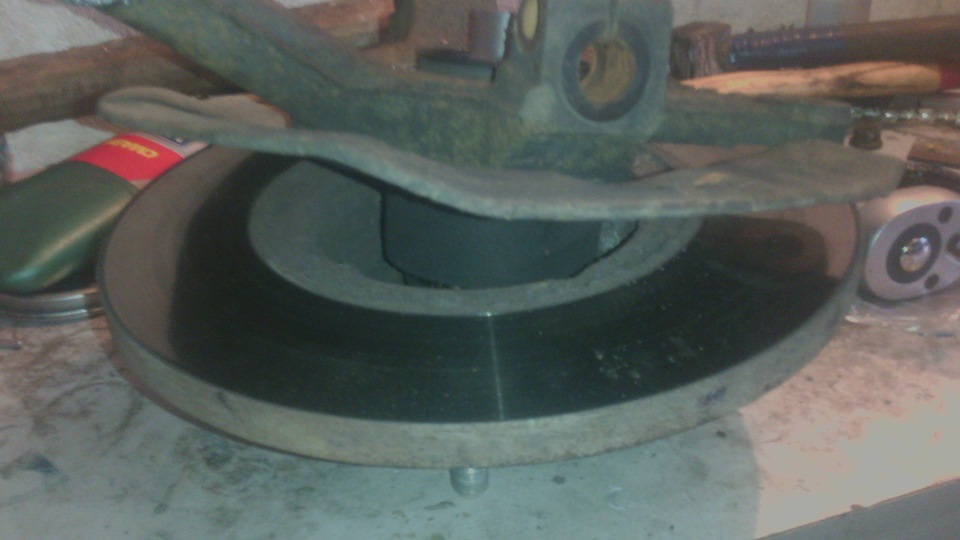

Выдёргиваем внутренний сальник и выкидываем… Далее в мурзилке пишут, что вот мол, возьмите спец инструмен DW… Рекомендую другой спец интрумент, кувалда и перо с мотоцикла ИЖПС! Подходит идеально. Укладываем ступицу как на фото, вставляем трубу и бъём кувалдой… желательно чтобы внизу, куда упадёт подвижная часть ступицы, было что ниб постелено помягче, ну или кто нибудь )))

результат должен быть примерно таким))

Далее, один подшипник сам вывалится, другой можно снять с помощью обычного трёхлапого съёмника.

внешние обоймы выбить отверкой+молоток.

старые пошипники и кольцо, не выкидываем, они пойдут как наставки при установке новых подшипников.

для смазки берём синюю смазку, на крайняк литол, но не шрусовую! ибо нагреется и вытечет!
Очень сильно бесил при установке сальник со стороны колеса((( как его падлу по нормальному вставить, когда он прикрывается тормозным диском?((( внутренний сальник таких проблем не вызвал. В итоге должно получится как то так))

Сборку описывать не буду, каждый болт был густо промазан синей смазкой, надеюсь не заржавеет. Удивил наконечник, в нем нет фиксатора от проворота! вот как забил в рычаг, так и затягивай.а провернулся — ибись! Со ступичной гайкой тоже не всё понятно, в букваре такой момент указан, что свой динамометрический ключ я тупо намотаю на головку! которая ксатии должна быть калёной! Подумал, допил пиво, и решил, надо делать как на грузовике))) А тут тоже секес есть)) Одел колесо, наживил, опустил домкрат, подтянул ступичную, поднял домкрат, открутил колесо, подёргал ступицу во все стороны…есть ли люфт? в обчем так раз 5 до устранения люфта(((
Я добился лёгкого-лёгкого, менее 1мм люфта и законтрил гайку… Может правильно, может не правильно, время покажет… как я понял ступичные подшипники на матизе меняются вместе с воздушным фильтром))
