Замена радиатора отопления на ниве 2131

Лада 4×4 3D не хуже, чем у Давидыча › Бортжурнал › Правильный кран отопителя и замена радиатора печки

Начал замечать скопление жидкости под пассажирским ковриком, думал кран потёк, ан нет… Куда больнее, потек радиатор отопителя… Что ж, любая поломка — к тюнингу! Не стоит отчаиваться, друзья!

А тюнинг будет связан с установкой правильного крана отопителя, который никогда не потечёт!

В первую очередь, закупил всё необходимое:
1) Радиатор отопителя 3х рядный медный — 2101-8101060-02 — 2740 р.
2) Отводящий патрубок печки — 50 р.
3) Мини-кран шаровый сантехнический — 215 р.
4) Переход резьба-шланг 18мм. — 90 р.
5) Переход резьба-шланг 16 мм. — 35 р.
6) Антифриз зеленый GOSTIN 10 л + 2 л. на долив — 1120 р.
7) Термостат — 450 р.

Термостат заменил, т.к. машина долго прогревалась, а значит заклинил в открытом положении…

Чтобы установить этот радиатор с правильным краном нужно немного подготовиться, для этого болгаркой укорачиваем переход резьба-шланг тот, что на 18 мм, т.к. он короче. Дальше той же болгаркой отрезаем приёмную трубку радиатора. Меняем новую трубку обратки на старую, наверное, это грозит только владельцам ВАЗ 2121, т.к. у меня трубка обратки длиннее, чем шла в комплекте с радиатором… Вырезаем из купленного отводящего патрубка печки уголок. Вот собственно все изменения видны на данном фото:

Процесс слива ОЖ из системы и снятие радиатора печки описывать не буду, т.к. много информации на просторах Интернета, например, здесь и здесь.

Подсоединяем переходы резьба-шланг к крану, резьбовое соединение обязательно сажаем на герметик! Переход, который длиннее на 16 мм распологаем со стороны мотора, чтобы удобнее было одевать патрубок, который идёт к блоку ДВС! А тот переход, что укоротили, со стороны салона.

Затем подсоединяем к печки краник с помощью вырезанного из патрубка уголка и затягиваем хомуты. Далее устанавливаем печку на своё место:

Собираем всё в обратной последовательности, заливаем ОЖ. Процесс довольно прост!

Хейтерам прошу не писать, знаю, что скажите, что этот кран может заклинить. Чтобы этого не произошло время от времени нужно просто-напросто покрутить кран. С точки зрения удобства переключения краника, то он находится в салоне, и сидя на водительском кресле легко до него дотянуться!

Источник

ВАЗ 2121 (Нива 4х4): замена радиатора печки своими руками

Работа печки на классической «Ниве» традиционно вызывает нарекания у большинства владельцев этого автомобиля. Откровенно слабый, но шумный вентилятор и неудачная конструкция воздуховодов не прогревают салон должным образом. К тому же на работу отопителя влияет эксплуатация ВАЗ 2121, 2131 в сложных дорожных условиях. Происходит засорение радиатора печки, воздуховодов, разрушение патрубков. Поэтому понимание принципов работы отопителя и умение его ремонтировать своими руками становятся важной задачей для водителя «Нивы».

Радиатор печки «Нивы»

Радиатор отопителя ВАЗ 2121, 2131 не относится к критически важным узлам автомобиля. Но в холодную погоду управление машиной с неисправной печкой вряд ли доставит удовольствие. Помимо откровенного холода в салоне, может возникнуть запотевание стёкол, что приводит к ухудшению обзора, а это уже вопрос безопасности водителя, пассажиров и других участников дорожного движения.

Конструктивно радиатор представляет собой теплообменник или проще говоря батарею, задачей которого является нагрев проходящего через его решётку воздуха. Внешне он выглядит также, как аналогичный узел на других автомобилях.

Для «Нивы» и «классики» ВАЗов используется один и тот же тип радиатора отопителя

Радиатор от «Шевроле-Нива» не подходит для семейства ВАЗ-2121, 2131. Это следует учесть при подборе запчасти в магазине.

Местоположение радиатора

Радиатор отопителя на «Ниве» расположен под приборной панелью за центральной консолью между сиденьем водителя и правого пассажира. Это стандартное место для печки в большинстве автомобилей. По сравнению со многими другими моделями машин доступ к радиатору в «Ниве» довольно прост. Специалисту средней квалификации на это потребуется около 10–15 минут.

Радиатор печки «Нивы» находится в пластмассовом кожухе под центральной консолью

Устройство и функции радиатора

Радиатор печки представляет собой узел, в котором происходит передача тепла от нагретой жидкости окружающему воздуху. Он состоит из двух горизонтальных рядов трубок, пересекающихся вертикальными металлическими пластинами (рёбрами). С боков конструкция ограничена панелями, которые обеспечивают функции бачков. К одному из бачков пристыкованы входящий и исходящий патрубки охладительного контура.

Внутри бачка есть две несвязанные полости. Антифриз поступает через входящий патрубок в полость, связанную с верхним рядом трубок. С другой стороны радиатора размещён возвратный бачок, через который антифриз перетекает во второй ряд трубок и движется в обратную сторону ко второй полости бачка и исходящему патрубку. После выхода из радиатора антифриз попадает в основную охладительную систему автомобиля. Антифриз, циркулирующий в трубках, обеспечиваете нагрев всей решётки, благодаря этому теплоотдача от радиатора достигает максимального эффекта.

Установлен радиатор в консоли панели приборов в пластмассовом кожухе и уплотнён по периметру поролоновой лентой. Нагрев воздуха зависит от степени открытия крана, регулирующего поток жидкости через радиатор. Кран установлен на входе в радиатор и управляется верхним рычагом на центральной консоли.

Холодный воздух поступает из внешней среды, проходя через горячий радиатор, нагревается и поступает в салон автомобиля

Главная и единственная функция радиатора отопителя — нагрев воздушного потока, поступающего в салон через воздуховоды.

Изготавливаются радиаторы из алюминия или меди. Алюминиевое изделие держит температурный режим слабо. Медный радиатор работает эффективнее, но стоит дороже. К преимуществам медного радиатора следует отнести и его ремонтопригодность: возможность запаивания трещин на трубках.

Типичные неисправности радиатора

Существуют две основные неисправности радиатора:

Поскольку Нива часто эксплуатируется в сложных дорожных условиях, то вероятность загрязнения решётки от пыльного забортного воздуха очень велика. Засорение ячеек снижает площадь теплоотдачи радиатора, и как следствие приводит к уменьшению тепла, выделяемого из воздуховодов в салон. В таких случаях радиатор печки демонтируется и подвергается промывке под высоким давлением.

Засор трубок радиатора тоже встречается часто. Если выходной патрубок едва тёплый или холодный, то забиты трубки радиатора. Это происходит по разным причинам, в том числе и попадание инородных предметов в магистраль охлаждения во время проведения ремонтных работ. В таких случаях тоже выполняется промывка самих трубок. Для этого необязательно снимать радиатор отопителя. Достаточно отделить патрубки радиатора от системы охлаждения, и в один из патрубков радиатора подать воду под давлением.

Нарушение герметичности трубок радиатора можно определить по течи охлаждающей жидкости, которая обычно образуется с правой стороны центральной консоли в зоне ног пассажира. Как правило, течь сопровождается запахом антифриза (тосола) в салоне. Не стоит ориентироваться на один только запах антифриза. Пары охлаждающей жидкости очень летучи и могут ввести в заблуждение относительно источника течи. Запах тосола говорит и об утечке в подкапотном пространстве.

Нарушение герметичности радиатора отопителя происходит вследствие естественного износа металла, из которого он сделан. Постоянные циклы нагревания и охлаждения, воздействие различных химических реагентов и расходных жидкостей со временем приводят к разрушению металла и образованию трещин. Трещины в медном радиаторе поддаются запаиванию. Алюминиевый радиатор придётся менять на новый.

Типичные неисправности радиатора печки ВАЗ-2121 можно устранить в гаражных условиях

Снятие радиатора печки ВАЗ-2121

Процедура снятия радиатора печки на вазовской «Ниве» не требует особых навыков и умений. Важно подготовить заранее необходимые материалы и инструменты. Большинство инструкций по ремонту автомобильных печек содержит рекомендацию по сливу охлаждающей жидкости перед началом работ. На практике многие автолюбители ограничиваются сливом только той части антифриза, которая находится в самом радиаторе и ближних патрубках системы охлаждения.

Подготовка инструментов

Для работ по замене радиатора потребуются следующие инструменты:

Порядок работ по демонтажу радиатора

Все операции необходимо выполнять в такой последовательности:

Отсоединить исходящий патрубок.

Две гайки крепления откручиваются ключом на «10»

После демонтажа следует провести тщательный осмотр радиатора на предмет засоров решётки и течи из трубок. По результатам проверки принимается решение о возможности ремонта или установке нового радиатора.

Видео: установка радиатора

Процесс замены радиатора печки на классической «Ниве» изучен многими автовладельцами вдоль и поперёк. По сути, порядок действий похож на всем семействе классики АвтоВАЗа. Тем не менее при работах следует соблюдать осторожность и технику безопасности. После окончания ремонта перед выездом на дороги общего пользования необходимо убедиться в том, что все узлы и механизмы автомобиля работают в штатном режиме. Только после этого следует начинать повседневную эксплуатацию машины.

Источник

Замена радиатора печки

Система отопления достаточно надёжна, но как и всему достаточно надёжному, и ей приходит свой срок. Чаще всего достаётся патрубкам и кранам, последним дистанцию может покинуть радиатор печки. Нива ВАЗ 2121 и её модификации 21213 и 21214 не исключение и проблемы с радиатором могут ждать и их. Поэтому проблему лучше предупредить, чем столкнуться с ней в поле морозной ночью.

Внезапное похолодание в салоне Нивы ещё не означает, что нужно что-то срочно менять или ремонтировать. Для диагностики не обязательно ехать и на СТО, все можно выяснить самостоятельно, имея простейший набор инструментов и голову на плечах. Собственно, отсутствие тёплого воздуха в воздуховодах может быть следствием нескольких неисправностей:

воздушная пробка в системе отопления; забитые воздуховоды; неработающий или неправильно работающий мотор отопителя; забитый радиатор печки.

Совершенной неожиданностью для водителя может стать забитый воздухозаборник. Это особенно актуально для Нивы, которая дружит с бездорожьем. В воздухоприемник могут попасть пыль, листва, ветки, другие дары лесов, которые там абсолютно не нужны. Неисправный мотор отопителя даст о себе знать сразу, но радиатор при этом будет исправно прогреваться, а если же он забился или потёк, то замена ему светит.

Перед тем как заменить радиатор печки Нива, стоит сто раз подумать, нужно ли его менять на новый. Возможно, лучше прочистить или запаять старый, поскольку конвейерный продукт всегда лучше детали из фонда запчастей. Хотя, это зависит от года выпуска автомобиля. В принципе, особого выбора радиаторов отопителя по типам нет — есть только медные и алюминиевые модели. Споры о том, какой из них лучше, не закончатся никогда, потому что медь и алюминий — совершенно разные металлы с совершенно разными характеристиками.

А если оперировать ценами, то медный, конечно, дороже. Его цена может быть в пределах 2,5 тысячи рублей в то время, как алюминиевый будет стоить не более 1800. Есть у алюминиевого теплообменника ещё одна хорошая способность — он быстро нагревается. Пожалуй, это все его плюсы. Медная деталь разогревается дольше, вместе с тем:

дольше держит тепло, у меди высокий показатель термической инерции; медь достаточно эластична и не так часто трескается по швам, как алюминий; медный радиатор всегда можно восстановить, починить, прочистить, запаять, а алюминиевый — никак.

Поменять радиатор отопителя довольно просто, хотя это может занять полдня времени. Именно поэтому мы и акцентировали внимание на качестве запчастей, чтобы не переделывать работу несколько раз. Достаточно придерживаться технологии, собрать все отвёртки, которые есть в гараже (желательно с коротким жалом), набраться терпения и приступить к поэтапной замене:

Слить антифриз из основного радиатора и блока цилиндров, хотя если система герметична, достаточно перекрыть канал отопителя. Лучше предохранить салон от попадания антифриза, поскольку часть его неминуемо окажется на ковриках в салоне.

Демонтировать центральную консоль, полку под бардачком и хорошо бы снять рычаг переключения передач, будет мешать. Демонтировать нижний воздуховод, можно снять и с ним, но так удобнее. Открутить винты крепления кронштейна радиатора. Ослабить или открутить винты крепления передней панели справа и слева, полностью панель снимать не нужно.

Снять тяги с крана печки, демонтировать кожух с вентилятором. Демонтировать радиатор отопителя, предварительно аккуратно сняв патрубки и слив из них антифриз.

Новый радиатор устанавливается на место в обратном порядке, после чего нужно убедиться, что в системе не образовалась воздушная пробка. Таким образом можно сэкономить как минимум 2500 рублей, которые попросили бы за эту работу на сервисе. А за эти деньги лучше купить качественный радиатор, который прослужит ещё десяток лет.

Источник

Лада 4×4 3D Нивас › Бортжурнал › Замена радиатора печки(осмотр)на ниве 2124

Заметил что на лобовом стекле начал появляться какойто налет, как будто запотевает, и запах тосола как только садишься в машину, заглянул под машину и увидел вот это

Понел что ппц, заглянул глянул на краник, краник сухой(старый хозяин менял его)
Решил разобрать посматреть где течет конкретно!
Краткая инструкция как добраться до радиатора:
Снимаем магнитолу, все кнопочки,

незабываем сфоткать или записать какой проводок к какому контакту(а то потом долго придёться подбирать

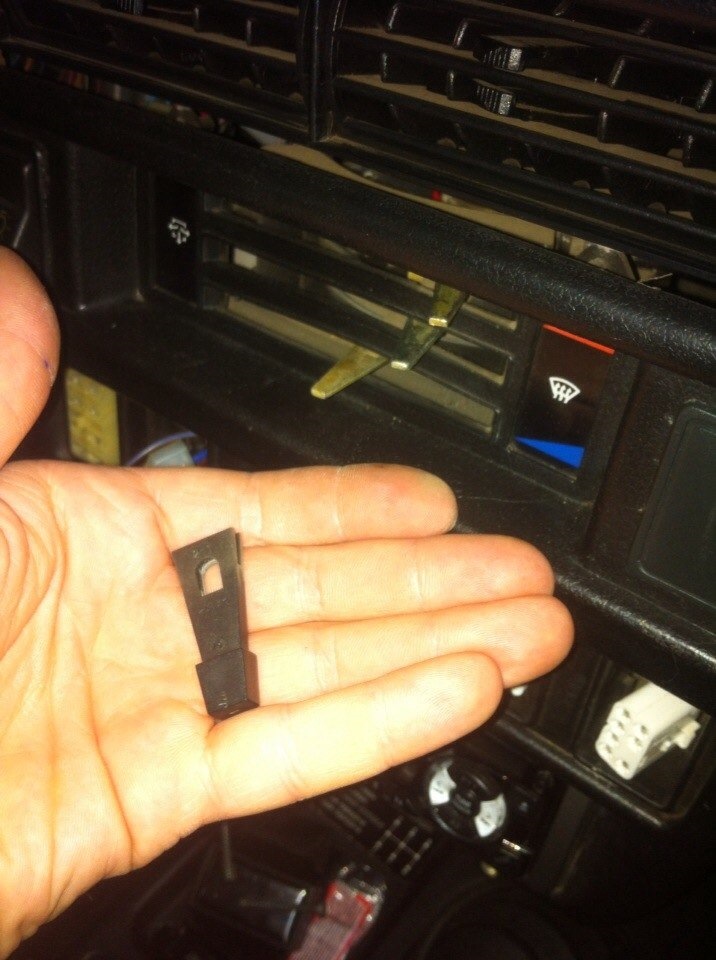

Снимаем клипсы с рычажков регулеровки печки

отвинчиваем справа и слева крепления этой кансоли, также болт внизу возле ручки кпп, и справа где нижняя полка под бардочком( ее лучше вснять полностью!

Снипаем переднию панель

Далее видим такую дикую бороду

Ниже видим корпус печки(ксожелению не сфоткал) там пластиковая коробка такая, справа и слева по 2 металические застёжки, их отщелкиваете с двух сторон и сама мечка с моторчикам падает внизу, ее отодвигаем в сторону( только аакуратно не оборвите провода идущие к вентилятору) и увидите вот это

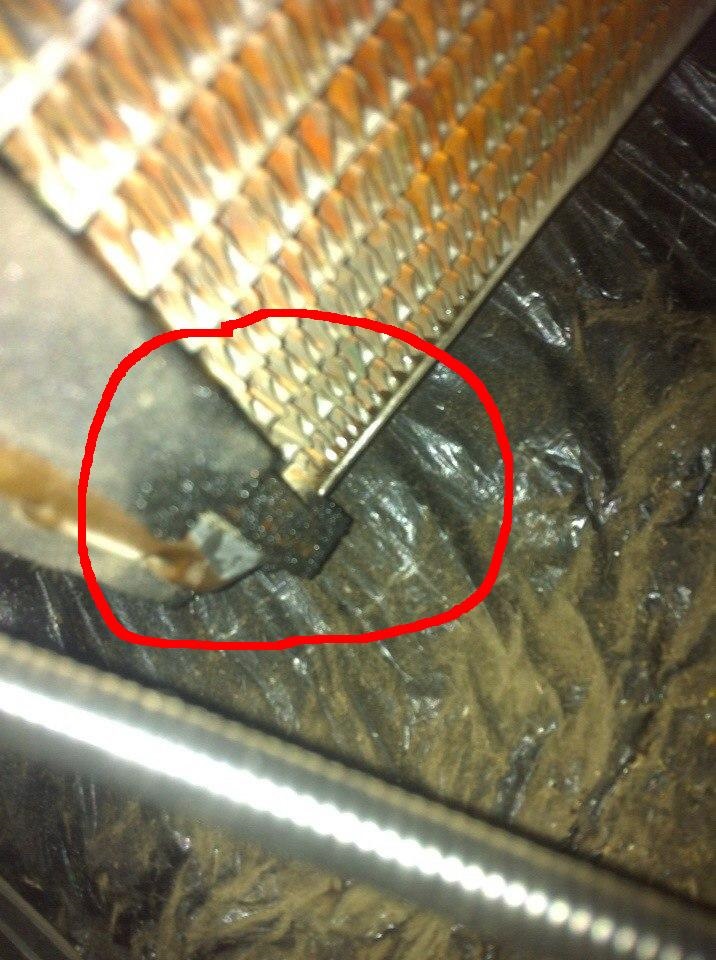

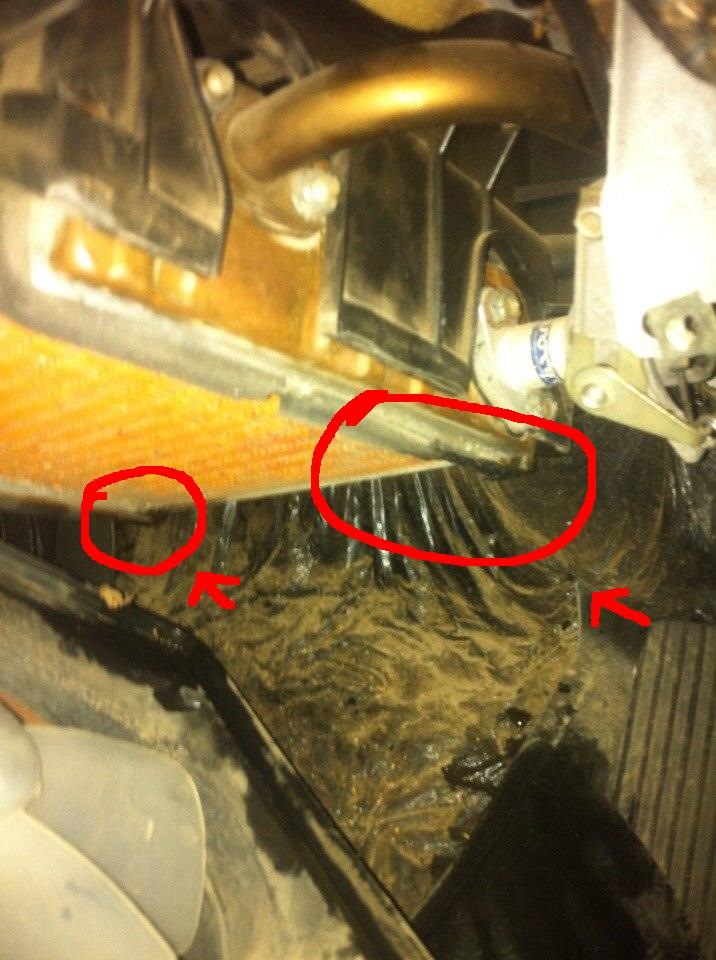

Авот и видны места где потёк радиатор, из за чего он потёк и как такое случилось непонятно, видимых дырочек я не нашёл там!

Заливал стоп течь непомогло( придёться менять на новый я думаю, или есть советы?

Лада 4×4 3D 2006, двигатель бензиновый 1.7 л., 82 л. с., полный привод, механическая коробка передач — поломка

Машины в продаже

Лада 4×4 2121 Нива, 2017

Лада 4×4 2121 Нива, 2018

Лада 4×4 2121 Нива, 2007

Лада 4×4 2121 Нива, 1990

Комментарии 13

отличный БЖ. спасибо

Подушки хорошие, может шланги сильно натянул

После того как машина встает в перекос или прыгнешь в яме, начинает бежать радиатор печки. Паял уже 3 раза(в разных местах). В чём проблема не пойму. (радиатор латунь)

может подушки двигателя мертвые? при резких перекосах и ямах двиган слищком сильно тресется, тянет за собой патрубки печки, они тянут радик и он какнить разрывается? хотя вроде как бред полный, но всеже)

неее, я поставил алюминевый

явзял компрессор в итоге обычный для подкачки шин, налили водыв радик, одну дыркузаткнул пальцем, в другую компрессор, включил, и м 2-3х мест на щве как со шприца полилось! )

Это из под прокладки сочится.Та трубочка что с краником, но где к радиатору прикручено. Такая же беда была, думал что все радиатор менять. Пошел купил сразу радиатор новый, раз надо менять так медный взял. Снял старый(ну как старый, 2 года машине), начал менять эти трубочки со старого на новый и офигел, там эта овальная прокладочка самый краешек чуть чуть съехала внутрь, но раньше не бежала, а потом видать усохла задубела и вот потекло потихой. Но раз купил новый да еще медный радиатор то его и поставил.

я заводил и смотрел, с прокладки не бежит, а имено с двух углов чуть чуь капает

Подай в него воздух под давлением и положи в воду. Все станет ясно.

сложно это, если тока дома ртом подуть) а так хз как туда подать давление

Что, насоса не у кого нет? Тогда радиатор меняй.

Источник

Печка НИВА

Задавшись целью увеличить эффективность отопителя моей машины, я перечитал имеющиеся способы на форумах, и понял, что эти способы имеют некоторые недостатки, которые меня не устроили. Так, например, установка вентилятора от ВАЗ 2108 позволяет увеличить поток воздуха через отопитель и сопла обдува, но этот воздух берется с улицы, он ледяной, и поэтому салон начинает прогреваться только после полного прогрева двигателя. К тому же этот способ требует значительных переделок в конструкцию отопителя, а также затрат на покупку вентилятора. Далее расскажу про то, как доработать печку на Ниве своими руками без вложений и за короткое время.

Замена вентилятора

Самая главная причина низкой температуры в машине – плохая работа вентилятора печки, нагнетающего теплый воздух через нее в салон. К тому же он, находясь непосредственно в салоне автомобиля, на повышенной скорости достаточно громко работает, неприятно свистит, особенно зимой. Поэтому его меняют на вентилятор от автомобиля ВАЗ-2108 («восьмерки»), который вместе с кожухом часто называют «улиткой». Их размеры отличаются незначительно, поэтому новый установить достаточно просто, с небольшими доработками конструкции. Ставят вентилятор в моторном отсеке, внутри воздухозаборника. Это значительно снижает шум от него. Заслонку радиатора печки нужно удалить.

Можно оставить штатный, двухскоростной переключатель режимов обдув

а или заменить его на трехпозиционный (а при желании и на четырехпозиционный), устанавливавшийся на 2108, добавив в цепь вентилятора дополнительный резистор с «восьмерки».

Ставят его внутри воздуховода, так как он нуждается в обдуве.

Сечение подходящих к нему проводов нужно увеличить, так как новый моторчик потребляет большую мощность.

Крайние отверстия для прохода воздуха в крышке капота нужно заклеить, чтобы вполовину уменьшить приток холодного воздуха через них к печке.

Владельцам автомобиля Нива посвящается!

печки ВАЗ 2108 (высокая производительность, тихая работа, доступная цена, достаточно высокий ресурс). Различные эксперименты с установкой вентилятора укрепили мысль установить его в подкапотном пространстве. Для этого потребовалась серьёзная модификация штатного воздухозаборника. Путём подрезания и перепаивания воздухозаборника была получена необходимая конструкция. Практические испытания показали её высокую эффективность. Как оказалось, в своих изысканиях
Нива печка 2108 с электрическим жгутом

был не одинок и на просторах интернета я натолкнулся на аналогичную конструкцию уважаемого Cмогилa. Его конструкция была похожа на мою, но отличалась тем, что состояла из двух частей. Благодаря этим идеям я изготовил свою модернизированную печку из металла и из двух частей для своего автомобиля, которой очень доволен. В результате чего она стала практичней и значительно удобней в эксплуатации. А вентиляция салона в Ниве стала выше всяких похвал. Рекомендую такую печку всем Ниваводам. Январь 2020

Замена крана отопителя

Штатный кран отопителя на Ниве 21213 не справляется со своей работой. Так как он имеет маленькое сечение, охлаждающая жидкость по радиатору течет достаточно медленно. К тому же он часто становится местом протечки охлаждающей жидкости в салон. Поэтому автовладельцы предпочитают менять его на аналогичные модели с других автомобилей АвтоВАЗа, Фольксвагена, Тойоты или Опеля. Так, например, керамический кран, устанавливаемый в 2108, имеет проходное отверстие большого диаметра, что увеличивает производительность печки. Устанавливать его лучше в патрубок, подающий охлаждающую жидкость в печку, иначе даже при его перекрытии в теплое время года нагретый воздух все равно будет поступать в салон.

Как снять радиатор печки нива 21213

Дорогие друзья, сегодня мы вам расскажем о том, как самостоятельно снять и поставить электродвигатель вентилятора печки на Ниве ВАЗ-21213 и ВАЗ-21214. Процедура достаточно проста, из инструментов нам понадобится только две отвертки, крестовая и плоская с тонким жалом. Причиной для снятия и замены моторчика печки может послужить его визжание из за износа втулок. Часто этой проблемой страдают даже новые моторчики печки, поэтому при замене мотора печки мы рекомендуем Вам поставить подшипниковый моторчик. Что бы подобраться к моторчику нам нужно снять нижнюю часть корпуса печки, а что бы к ней подобраться нам нужно снять полку, панель магнитолы и декор на тонеле.

В общем приступим, и начнем со снятия полки вещевой под бардачком, берем в руки отвертку крестовую и откручиваем следующие шурупы:

Убираем полку в сторону. Затем переходим к декоративной накладке на тонеле, ее тоже держат шурупы, располагаются они таким образом, смотрите фото ниже:

Аккуратно снимаем фишки с прикуривателя, откладываем декор тонеля в сторону, он нам не нужен пока что. Теперь приступаем к панели магнитофона. Для начала поддеваем плоской отверткой кнопки по очереди:

Аккуратно снимаем с них клеммы и убираем все кнопки в сторону. Мы рекомендуем подписать клеммы, это ускорит процесс сборки и поможет избежать промахов!

Аккуратно тянем на себя пластиковые насадки рычажков печки, они с усилием выйдут:

Теперь опять берем крестовую отвертку в руки и откручиваем крепления панели магнитолы к торпеде с обеих сторон:

Затем плоской отверткой поддеваем сверху панель, и аккуратно снимаем

Теперь у нас появился доступ к корпусу печки. Но для начала откручиваем реле поворотов что бы снять с него фишку минуса вентилятора печки:

Теперь нас интересуют металлические защелки печки, вот они на фото, их всего 4 штуки, по две с каждой стороны:

Их можно снять как руками так и поддев отверткой. Осторожно, они пружинят и могут улететь в неизвестном направлении, в страну потерянных вещей

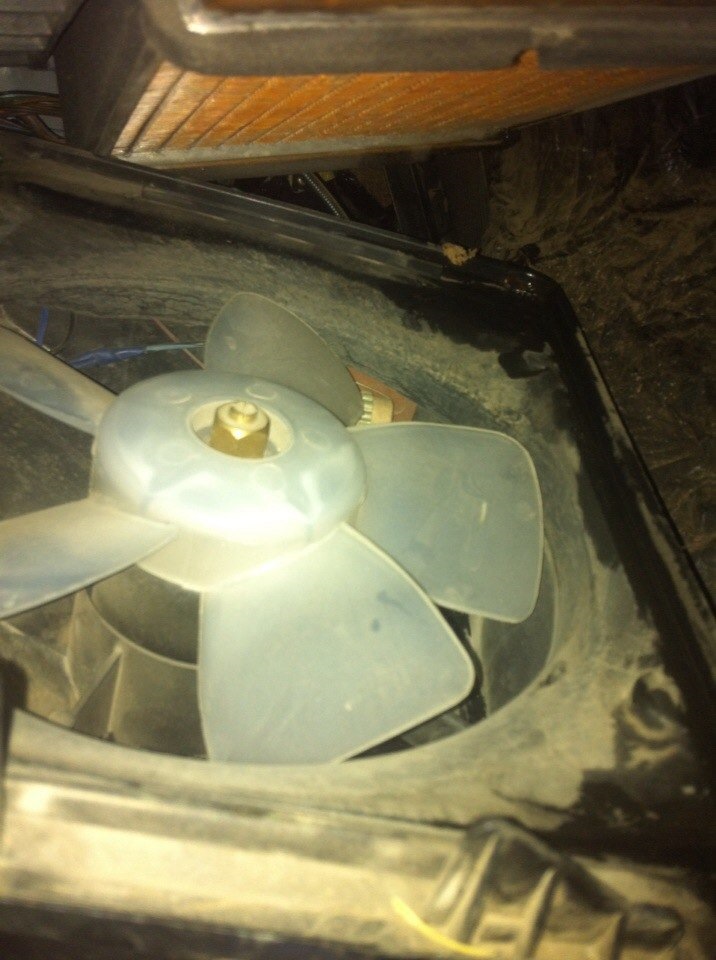

После этого нижняя часть корпуса печки падает нам в руки и спокойно изымается, мы получаем доступ к виновнику действа — моторчику печки:

Он тоже держится на двух металлических защелках, их удобнее поддеть отверткой:

После этого отсоединяем проводку моторчика и изымаем его из корпуса печки

Напоминаем, моторчик печки по сути неремонтопригоден и если он «завижжал» то втулкам хана и тут только замена. В идеале сразу на подшипниковый. Не забудьте при сборке и установке одень на моторчик резиновые проставки, иначе вибрация обеспечена. Сборку осуществляем в обратном порядке. Вот вы и научились самостоятельно снимать и устанавливать моторчик печки на Ниве ВАЗ-21213 и ВАЗ-21214. Всем удачи на дорогах и меньше поломок.

Другие детали

Меняют также штатный радиатор печки и термостат. Предпочтение отдается трехрядным медным радиаторам. Они более эффективны в работе и реже протекают. Термостат меняют на аналог или дорабатывают его термовставку.

Самостоятельная переделка печки на Ниве 21213 своими руками достаточно трудоемка, занимает немало времени. Для модификации системы отопления этого автомобиля в продаже можно найти готовые наборы, облегчающие эту работу. Порядок действий представлен в видеосюжете «Переделка печки на Ниве 21213 своими руками: видеоинструкция».

Как осуществляется переделка печки на Ниве 21213 своими руками?

Переделка печки на Ниве 21213 своими руками необходима при сбое в работе системы отопления автомобиля. Медлить с этим не стоит, ведь неравномерная термическая регуляция приводит к запотевшим стеклам или обледенению. В любом из указанных случаев ухудшается обзор происходящего на дороге. Неисправность вызывает износ отдельных элементов устройства или заводской брак.

Диагностирование неисправности

Потребуется переделка печки, поставляемой в штатной комплектации, в профилактических целях. Много времени процедура не отнимет, зато предотвратит множество проблем в будущем. Водительский опыт говорит о том, что первые сильные морозы подкосят «здоровье» устройства. Список основных слабых мест выглядит следующим образом:

Именно поэтому лучше заблаговременно принять необходимые меры. Альтернатив у водителя немного. С одной стороны, все остается на своих местах. Отопительное устройство используется на минимальной мощности. Во время мягких зим подобное еще терпимо, но с приходом настоящих холодов условия станут невыносимы. С другой стороны, несложно потратить несколько часов для исправления ситуации.

Дальнейшее развитие событий идет следующим образом. Если отопление в машине работает на ½ мощности, можно ограничиться незначительным ремонтом. Главное — убедиться в отсутствии шумов и посторонних стуков, иначе Нива 21213 должна немедленно отправиться на технический осмотр.

Наличие неприятного звукового сопровождения говорит о необходимости замены устройства. В специализированной торговой сети представлены готовые варианты отопительных механизмов на Ниву. При желании таковой собирается самостоятельно.

Источник
