Снятие и установка датчика положения дроссельной заслонки Daewoo Nexia N150

Инструменты:

Детали и расходники:

Примечания:

Датчик положения дроссельной заслонки снимайте для замены. Операции по демонтажу датчика положения дроссельной заслонки на автомобилях с двигателями F16D3 и A15SMS практически одинаковы.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. На автомобиле с двигателем A15SMS, отжав фиксатор колодки жгута проводов системы управления двигателем, отсоедините колодку жгута проводов от датчика.

3. Крестовой отверткой отверните два винта крепления датчика к дроссельному узлу и снимите датчик с оси дроссельной заслонки.

Примечание:

На автомобиле с двигателем F16D3 винты крепления датчика положения дроссельной заслонки отворачиваем головкой-битой Torx Т25 (для наглядности показано на демонтированном дроссельном узле).

4. Перед установкой датчика убедитесь, что дроссельная заслонка полностью закрыта. Установите датчик на дроссельный узел так, чтобы хвостовик оси заслонки вошел в паз датчика.

5. Закрепите датчик винтами и подсоедините к нему колодку жгута проводов.

Источник

Daewoo Nexia Узбекский фрукт N125 › Бортжурнал › Напряжение датчика положения дроссельной заслонки

Некоторое время назад заметил, что после снятия клеммы с АКБ при первом включении зажигания бортовой компьютер (Штат1602) сообщает: «Необходимо ТО» и показывает «Напряжение Ддр 0,59». При последующих запусках двигателя БК молчит. ДжекиЧан не горит.
В интернете нашел следующую информацию:
«Датчик положения дроссельной заслонки представляет собой потенциометр, на один конец которого подается плюс напряжения питания (5 В), а другой конец соединен с «массой». С третьего вывода потенциометра (от ползунка) идет выходной сигнал к электронному блоку управления.
Когда дроссельная заслонка поворачивается (от воздействия на педаль управления), изменяется напряжение на выходе датчика. При закрытой дроссельной заслонке оно ниже 0,5 В. Когда заслонка открывается, напряжение на выходе датчика растет и при полностью открытой заслонке должно быть более 4 В.»
Nexia-faq.ru :
«Способ проверки датчика: необходимо замерить сопротивление между контактами B и C (маркировка на колодке жгута проводов). При плавном открытии оно должно плавно изменяться от 1 до 7,5 кОм(+-2кОм). Более точное диагностирование возможно только диагностическим сканером.»

Вот и решил озадачится этой проблемой. По всей видимости БК и сообщает, что у меня значение при отпущенной педали выше нормы.
Замерил у себя сопротивление:

И тут у меня показатель не в норме.
Потом увидел регулировочный болт под отвертку, попробовал его ослабить, но не тут то было. Во-первых подлазить неудобно, а во-вторых не поддается. Пришлось снова снимать дроссельный узел, откручивать РХХ. Только побрызгав WD-40 на регулировочный болт при помощи плоскогубцев удалось провернуть. Однако этого все равно оказалось недостаточно. Между болтом и упором уже даже был зазор. Удалось добиться только значения 0,49В и 2,05 кОм. Открутил сам датчик положения дроссельной заслонки(ДПДЗ). Там было грязновато, после очистки заслонка вращаться стала легче. Только на параметры это никак не повлияло.

При этом заметил такой момент, что ДПДЗ при установки в родные пазы под болт уже немного проворачивается от своего нулевого положения. Видимо в этом и есть причина. Только не ясно, это неисправность датчика или так и должно быть.
Можно конечно и забить на это, но хочется сделать все как положено.
После сборки проехал немного и понял, что перестарался с регулировочным болтом: Заслонка стала подклинивать, при трогании на педали газа появился рывок. Подтянул болт, стало лучше.
На данный момент Напряжение Ддр 0,55 (было 0,59), Нижнее значение положения дроссельной заслонки 10% (было 13%). Верхнее значение 89% (было 89%).

Что еще можно сделать? Попробовать бы другой датчик. Цена оригинала на мой взгляд высоковата арт. 17106681 Потенциометр, корпус дроссельного клапана 1 084,92р. Заменитель от 250 руб.

Источник

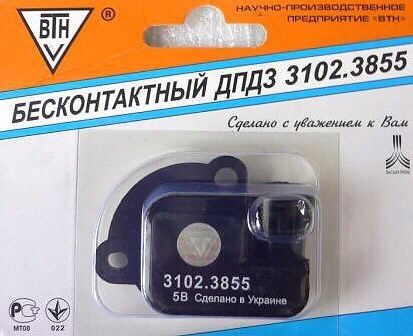

Daewoo Nexia Сталь › Logbook › Про бесконтактный ДПДЗ и его влияние на работу двигателя

Итак…давно присмотрелся к записям других нексиаводов о бесконтактном ДПДЗ. Всяко там встречал: и о том что с ним лучше и о том что с ним так же и о том что все снял и поставил обычный.
И эта история длинною в 350 км…

Не вдаваясь сильно в технологии этого чудесного датчика решил заказать на экзисте ибо начались появляться следующие симптомы:
1. При торможении двигателем машина подергивалась;
2 при разгоне машина плоховато реагировала на педаль (хотя это может и конструктивная особенность нексуса)

Много ли мало ли причин, но мне этого было достаточно, плюс ко всему я позитивно мыслю и раз уж у кого то машинка стала ровнее ехать то че бы и ДА!

Датчик установлен был в полевых условиях, старый аккуратно сложен в ящик со всем подобным.
При откручивании старого обломал болтик аккурат пополам и в отверстии в дросселе остался кусок болта. Решил попробовать высверлить и нарезать новую резьбу, метчик у друга нашелся. Зайдя в ближайший сервис получил лаконичный ответ: такой херней не занимаемся.
Просканировав карту сервисов Волгограда решил что высверлить 4,5 мм болт — это не самая лучшая затея в 6 вечера субботы и решил пилить. Да вот так по-варварски взял нажовку по железу и пропилил сделав из обломанного болта болт под отвертку. Ничего не вышло сидел крепко. Психанув распилил его пополам вместе с той частью дросселя куда он вкручивался. Половинки болта выпали. Сверху залепил холодной сваркой и все, вкрутил новый болтик с фиксатором резьбы. Этот самый болтик и сыграет в последующем отрицательную роль в повествовании. Эдакий маленький резьбовой злодей.

Проездил я с датчиком пару недель, нареканий не было. Дергания при сбросе газа и впрямь ушли, про отзывчивость газа сложно судить. Врода как да, отзывчивее…в то же время вроде и так же. Но хуже не стало и это главное

И вот поехал я в дорогу дальнюю по трассе М6

При очередном обгоне на скорости 130 км/ч машинка отказалась разгоняться дальше и пару раз нехорошо так дернулась (да простят меня гайцы за превышения не вошедшие в постановления)

Ну думаю ок, поеду на 110 км/ч.
Проехав таким образом 200 км пришла мысль про обучение дпдз. Ибо умный друг друга моего посоветовал: после установки ДПДЗ крутни двиг до отсечки, заглуши и будет тебе счастье.
Я так и сделал сразу, но думаю может он опять разучился.
Остановился раскрутил двиг до 4 т.об и он начал на этих оборотах троить! Вроде как отсечка срабатывала на 4 т.об, но нажимая на педаль газа сильнее двиг докручивал с горем пополам до 6. В общем крутанув двиг пару раз и не получив результата решил не мучаться в 10 то часов вечера надо быстрее ехать домой.

Доехал, на след день отрыл в закладках эту запись www.drive2.ru/l/5935732/ вооружился мультиметром и пошел крутить ДПДЗ. И вот смотрю я на него, а болтик то (тот который не родной и слегка коротковат) откручен! И вся эта трехомудия немного крутится из стороны в сторону вокруг своей оси. Ну понятно этих самых 0,55 — 0,56 В как раз таки и не было от того и все эти дергания. ЭБУ просто потеряло контроль над впуском и мудрила со смесью

Взял сверло на 5 мм и начал рассверливать отверстие ДПДЗ как в записи. На фото не мой ДПДЗв моем в одном крепежном отверстии вставлена втулка бронзовая диаметром большим чем болт поэтому он там летает как по сараю воробей, а вот второе отверстие впритык и без втулки, его то и рассверлил

Параллельно запустил двиг вообще без датчика, работает ровно. Напряжение на датчике 0.30 В в снятом состоянии. при установке на место напряжение стало аккурат 0,56 В смещение влево на миллиметр от этого положения дает более высокие обороты и изменение напряжения.

Теперь про то куда крутить и где тут лево. Стоя перед машиной лицом к ней водитель будет у нас справа и прокручивая в эту сторону ДПДЗ вольтаж уменьшается, в обратную соответственно увеличивается в какой то момент вместе с увеличением холостых оборотов

Заменил болт все прикрутил с фиксатором резьбы, проехался, погазовал до отсечки все четко как раньше. На скорости в 140 за воем ветра и рычанием двигателя был явно слышно подкапотное: Спасибо хозяин!

Всем добра и пусть все камеры отворачиваются при виде нексуса😄
