Daewoo Nexia #NASYALNIKA › Бортжурнал › Замена всех фильтров, масла и свечей (+топливной трубки)

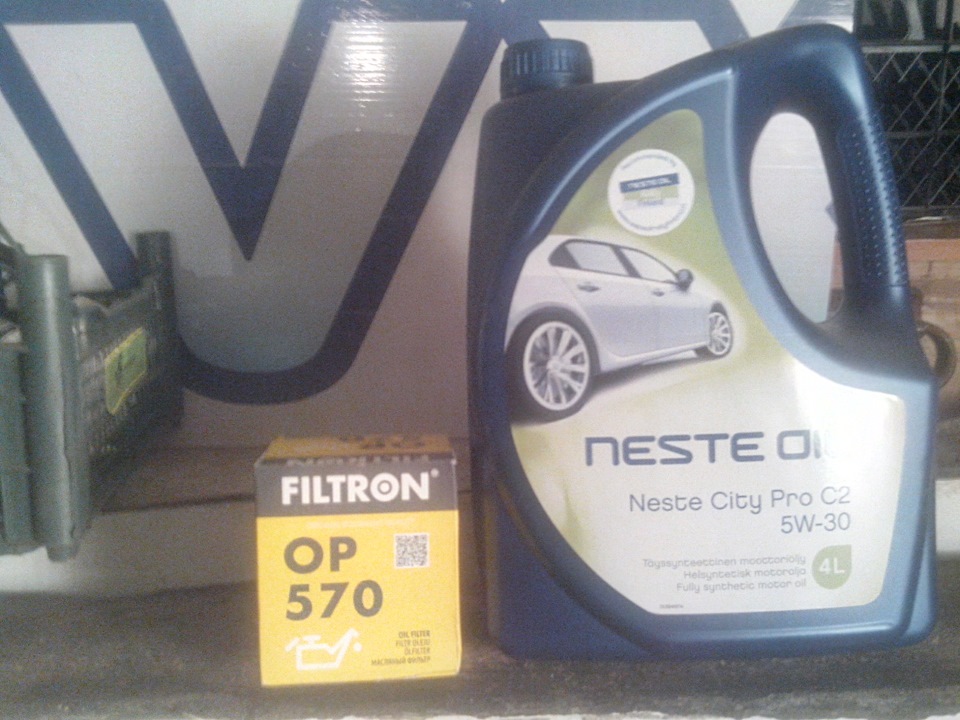

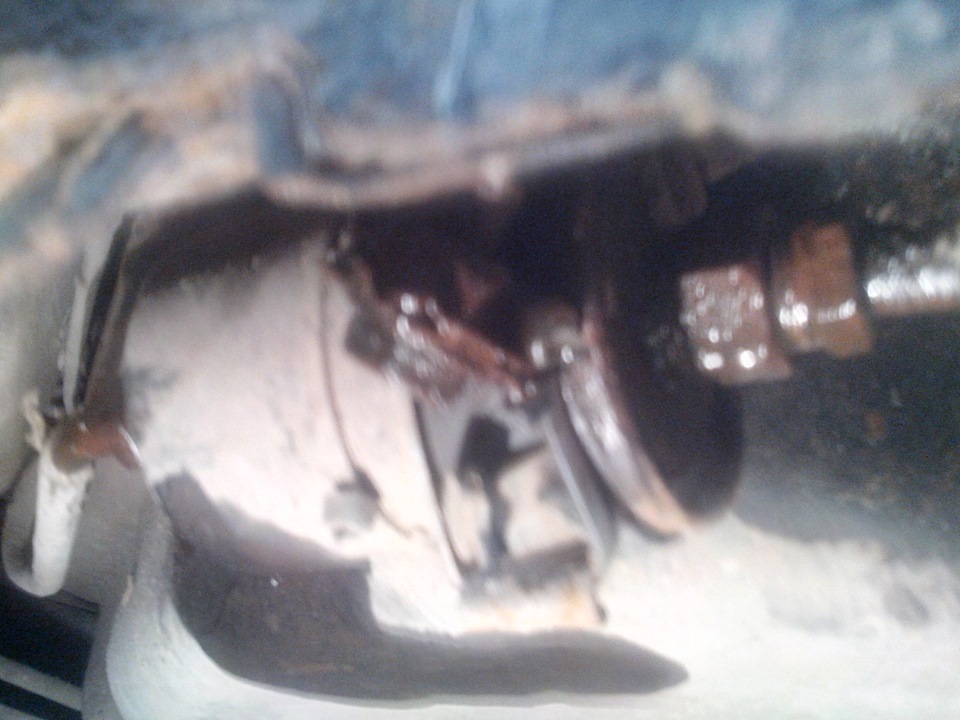

Начнем с масла. Лезем под машину, захватив с собой тару для слива около 4 литров (масла в движке примерно 3,6 + у меня была залита промывка, 300 мл) и ключ на 19. Находим в защите двигателя технологическое отверстие и видим в нем сливную крышку в поддоне двигателя. Ключом на 19 отворачиваем ее, подставив предварительно тару для слива. Откручиваем, полилось масло. Главное не уронить железное колечко, которое имеется на сливной пробке как уплотнитель. Затем откручиваем заливную горловину, чтобы масло лучше вытекало из двигателя. Затем откручиваем масляный фильтр (он находится справа от выпускного коллектора), предварительно положив внизу на защиту какую нибудь тряпку, так как из фильтра вытекут остатки масла. Теперь переходим к замене. Для этого было куплено масло моторное масло Neste CITY PRO C2 5W-30, 4л за 1850 руб и масляный фильтр Filtron артикул OP570 за 100 рублей.

Смазываем посадочную поверхность фильтра свежим масло и ставим его на место, закручивая от руки, достаточно туго, но не слишком сильно, чтобы не сорвать резьбу. Затем закручиваем сливную пробку, затягиваем ее и заливаем новое масло, заливал я по уровню, сначала залилось чуть больше 3 литров (max). Затем заводим машину буквально секунд на 5-10, глушим, ждем минут пять, проверяем щуп, доливаем чтобы стало между верхним и нижним уровнем. Масло поменяно.

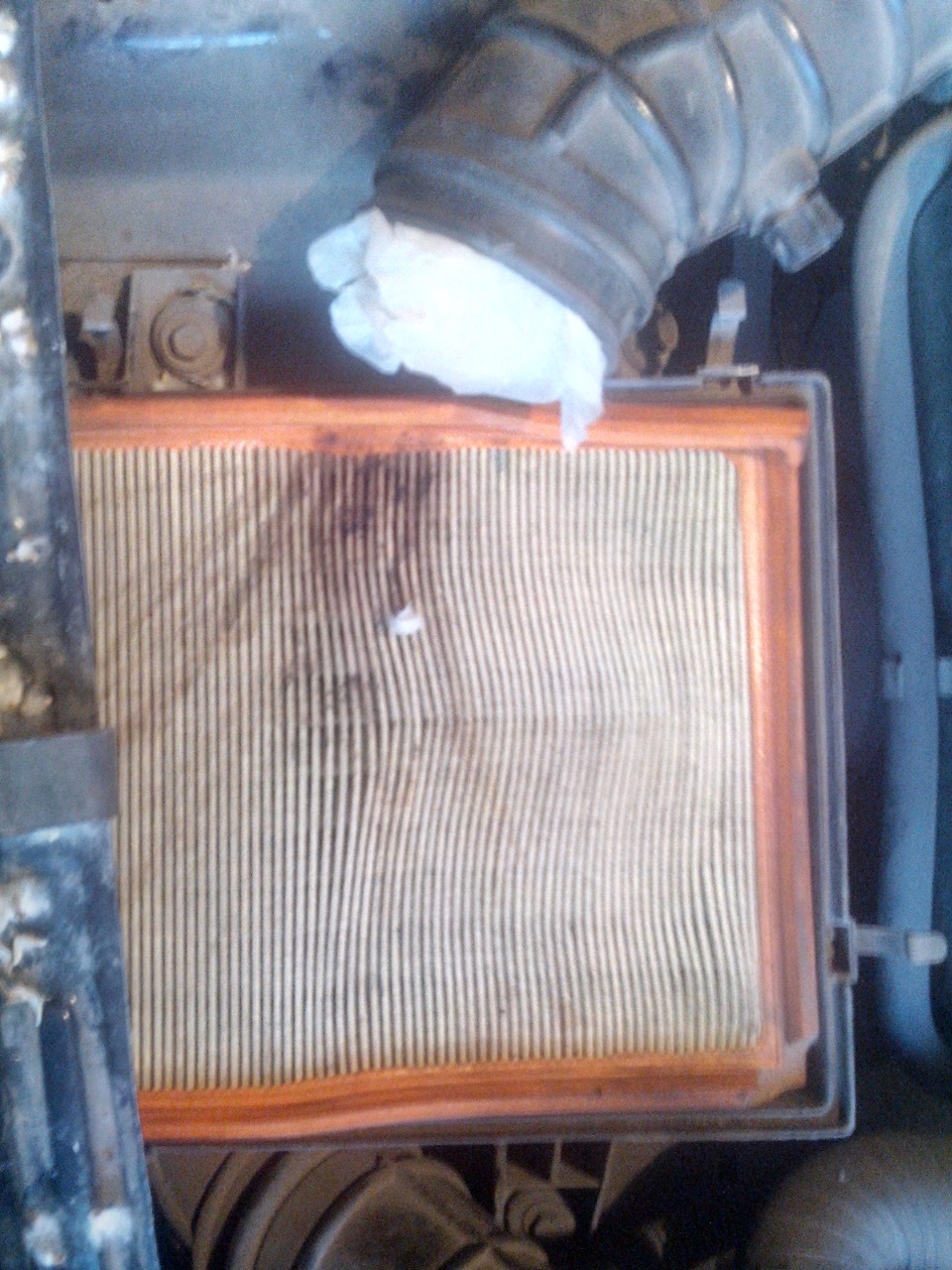

Далее воздушный фильтр, там все до банальности просто. Крышка фильтра держится на защелках, отщелкиваем их вынимаем старый.

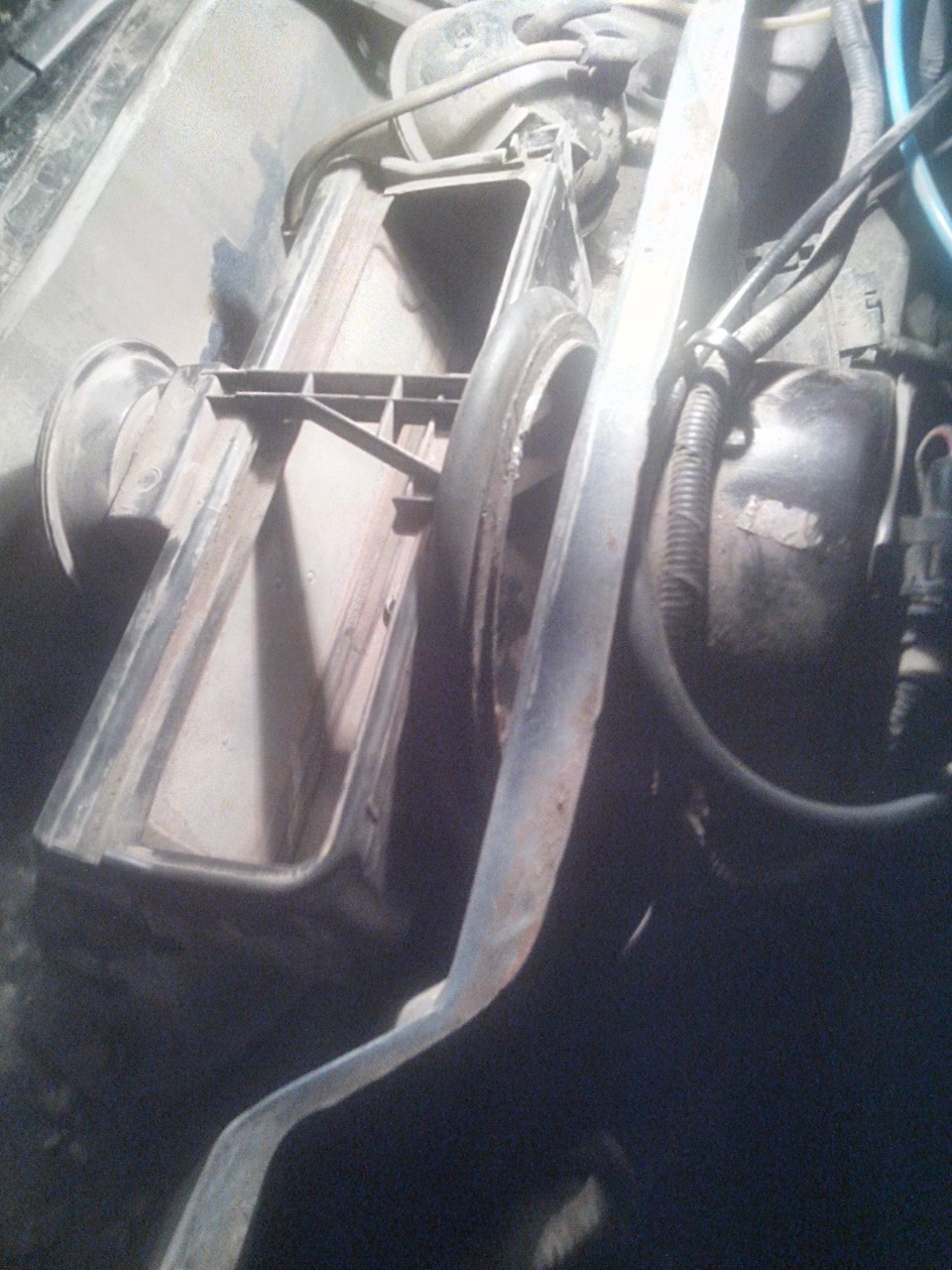

Затем чистим внутренности корпуса фильтра если есть необходимость и ставим новый. Я купил фильтр Wunder артикул WH-311 за 170 рублей (фото сделать забыл). Ну и закрываем крышку, защелкиваем защелки.

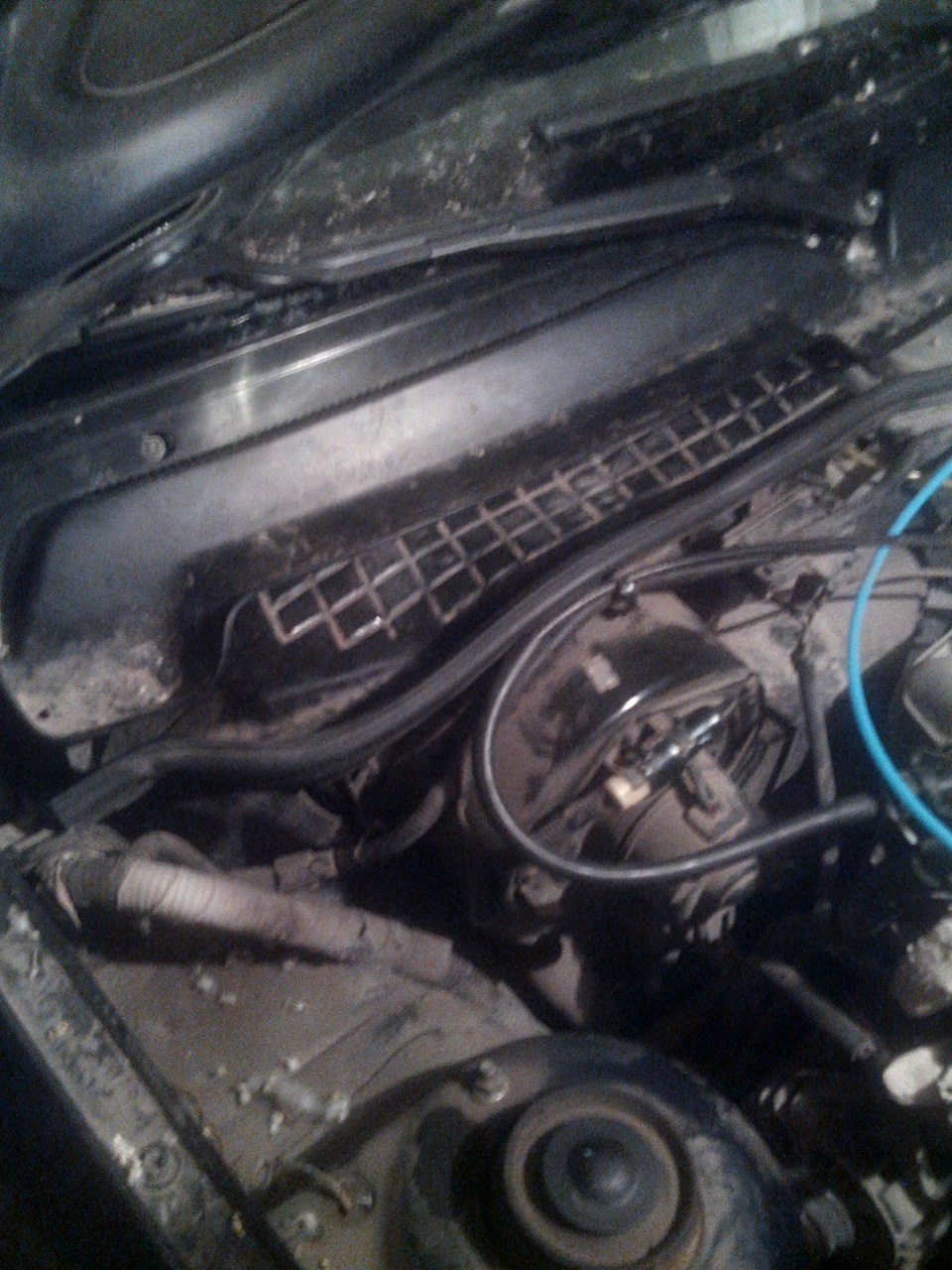

Далее салонный фильтр. Он находится под капотом у лобового стекла справа.

Снимаем клипсы проводов и тп которые тут крепятся

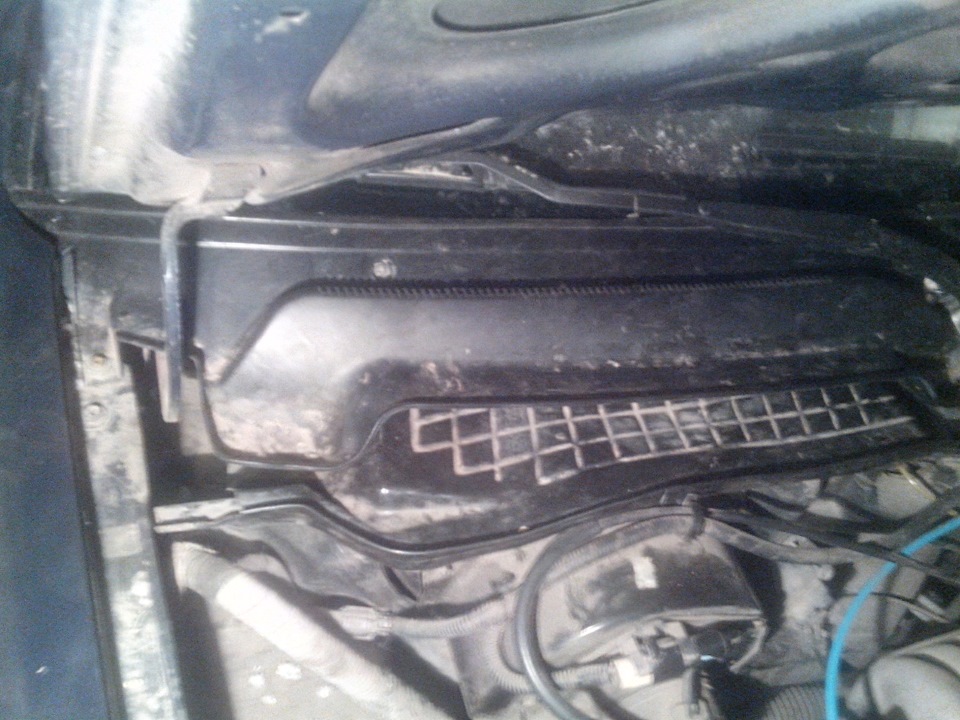

И демонтируем жабо, там пара саморезов, их хорошо видно

Теперь отгибаем уплотнительную резинку и извлекаем старый фильтр. Сказать что я за;№%?:%лся его вытаскивать — это ничего не сказать, вытаскивается он очень туго и тяжело, но кое как одолели. Теперь новый фильтр, я купил AMD артикул AMD.FC54 за 200 рублей.

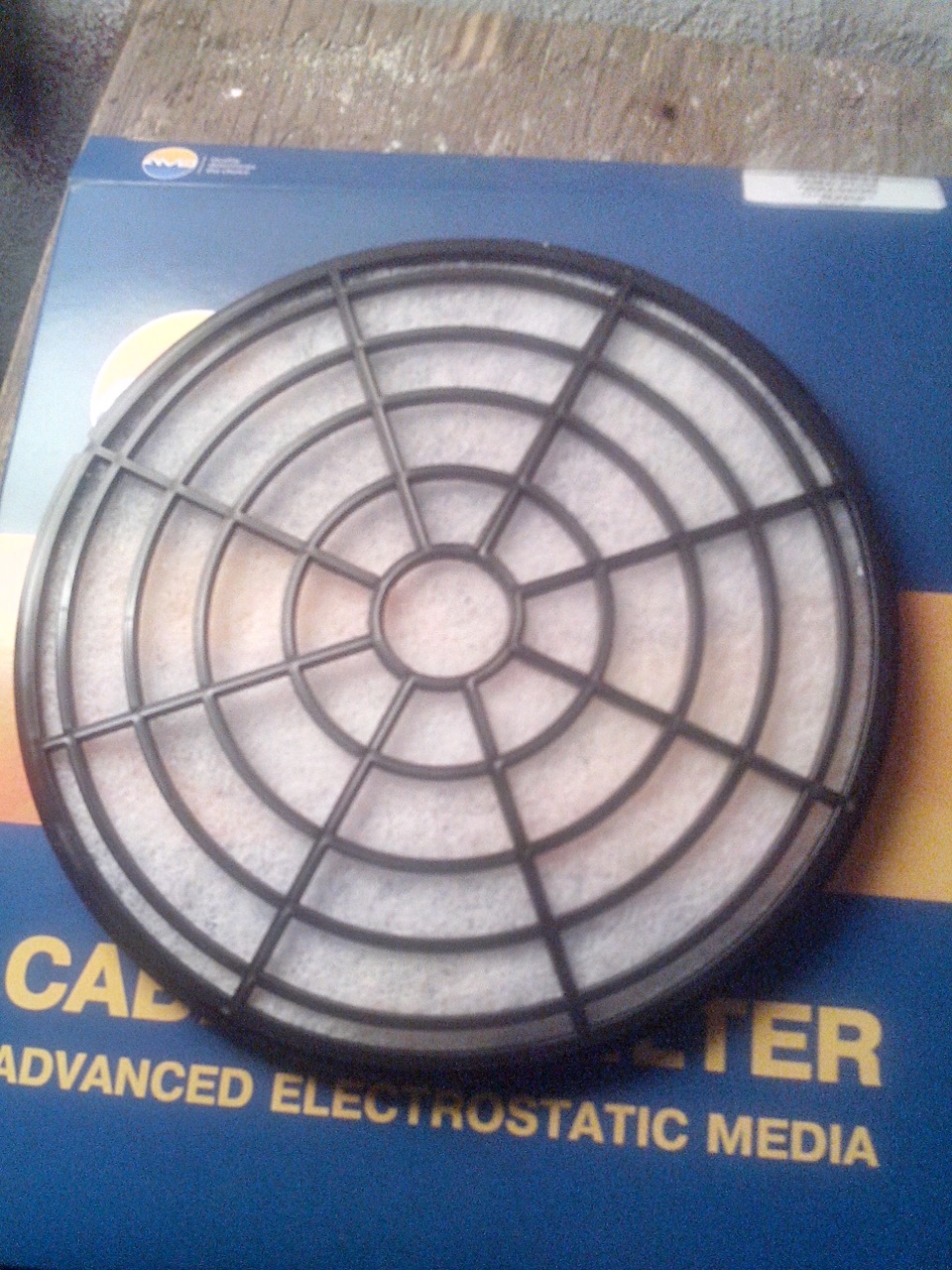

Хотел угольный Tsn артикул 9.7.199, но по нему пришел отказ поставщика. Теперь собираем все в обратном порядке, не забыв аккуратно поставить на место уплотнительную резинку, чтобы пыль не летела в салон.

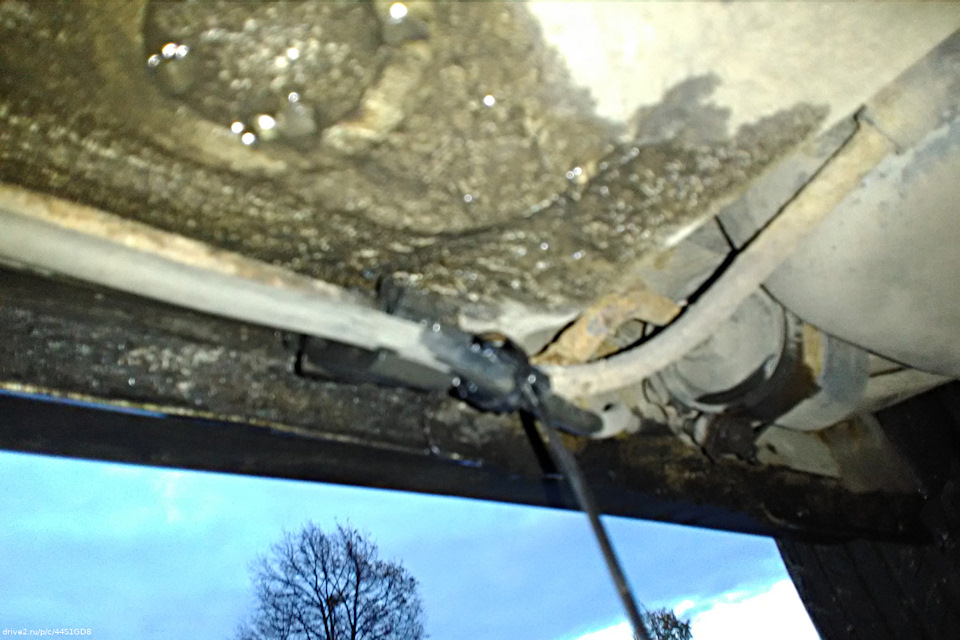

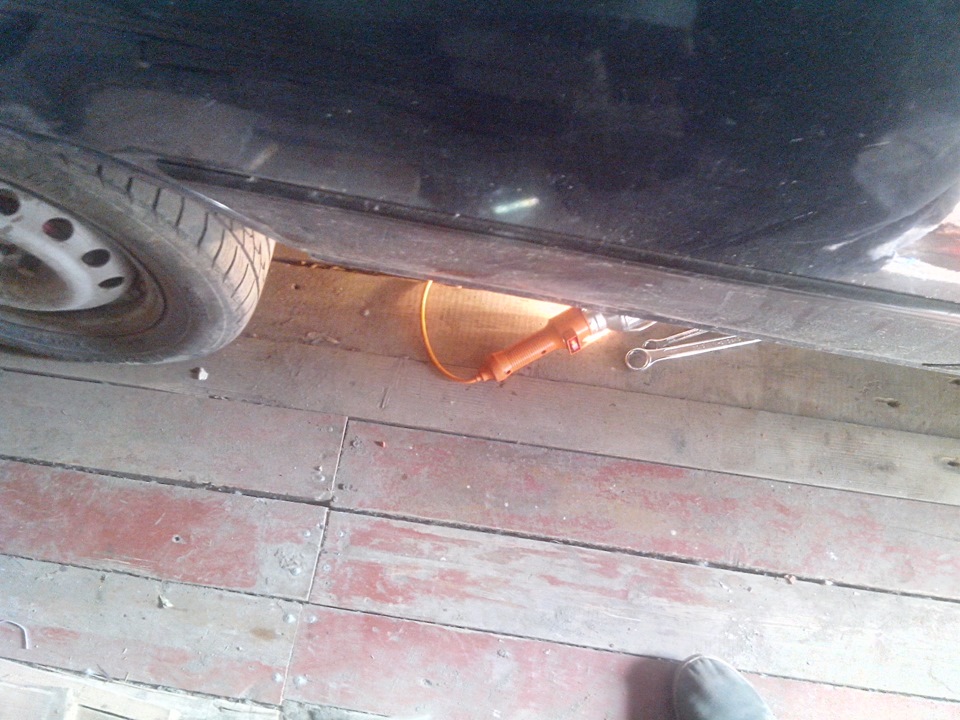

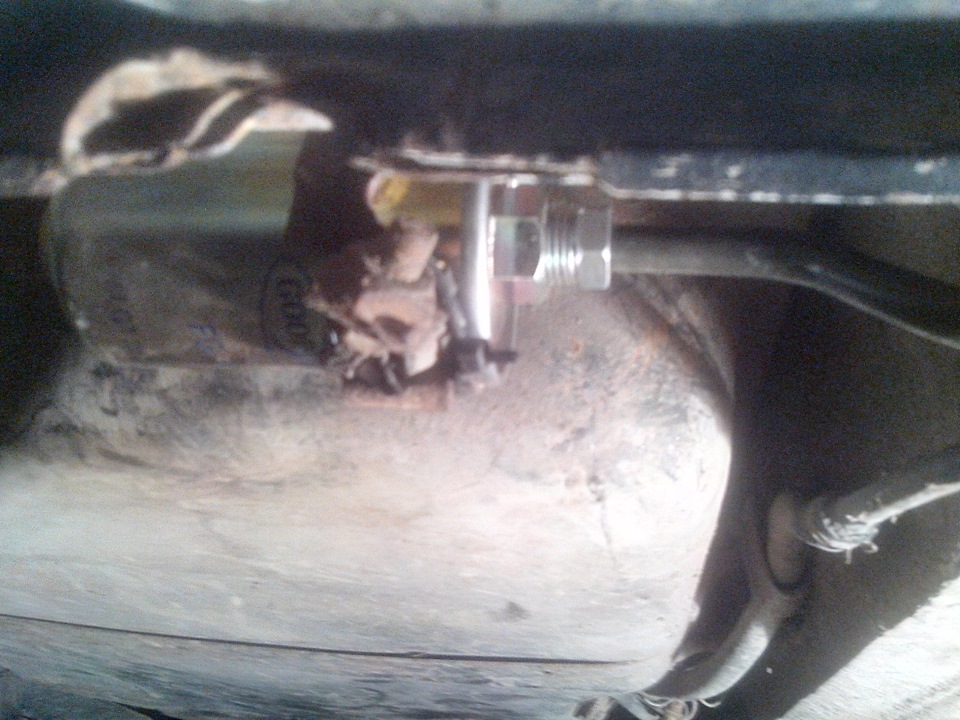

Далее очередь за топливным. Он находится под днищем у задней правой двери:

Сразу скажу что меня слегка вышкалило, что он не на фитингах, а закручен к топливным трубкам на штуцеры. Это же пи. %%ец товарищи! На него как раз вся кака летит снизу, а они его сделали на штуцерах! Короче когда я глянул на него, то понял — приплыли. Штуцеры выглядели намертво прикипевшими. Я залил их вдшкой и дал постоять.

Но когда я начал их откручивать — меня постиг фатальный капут. Слава богам, додумался откручивать со стороны которая к движку — в общем только я начал поворачивать ключ, трубка сделала «хлоп» и сломалась. Естественно из нее хлынул бензин, ну я подставил под нее заранее подготовленную тару. Почему хорошо что сломалась она — да менять ее не в пример легче, чем ту, которая от фильтра к баку. Короче демонтировал я эту трубку (которая кстати в районе фильтра начала уже подгнивать, почему видимо и сломалась), благо в моторном отсеке она к топливному шлангу крепится на фитинг а вдоль днища на пластитковых защелках с резиновыми втулками

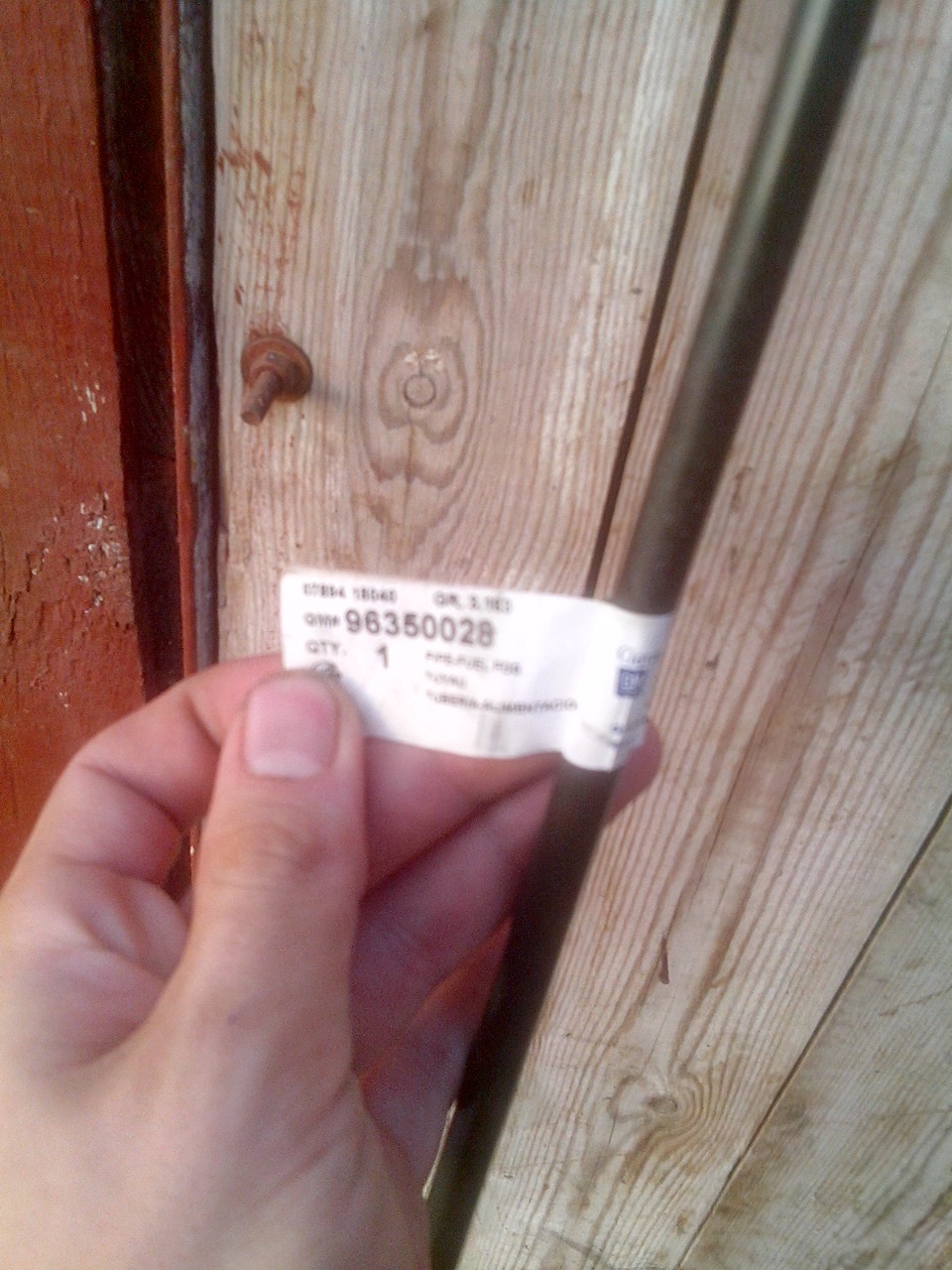

Ну а из трубки которая к бензобаку выкручивал вращая сам фильтр, а не штуцер, да не сломать его. Заказал трубку GENERAL MOTORS артикул 96350028 за 780 рублей.

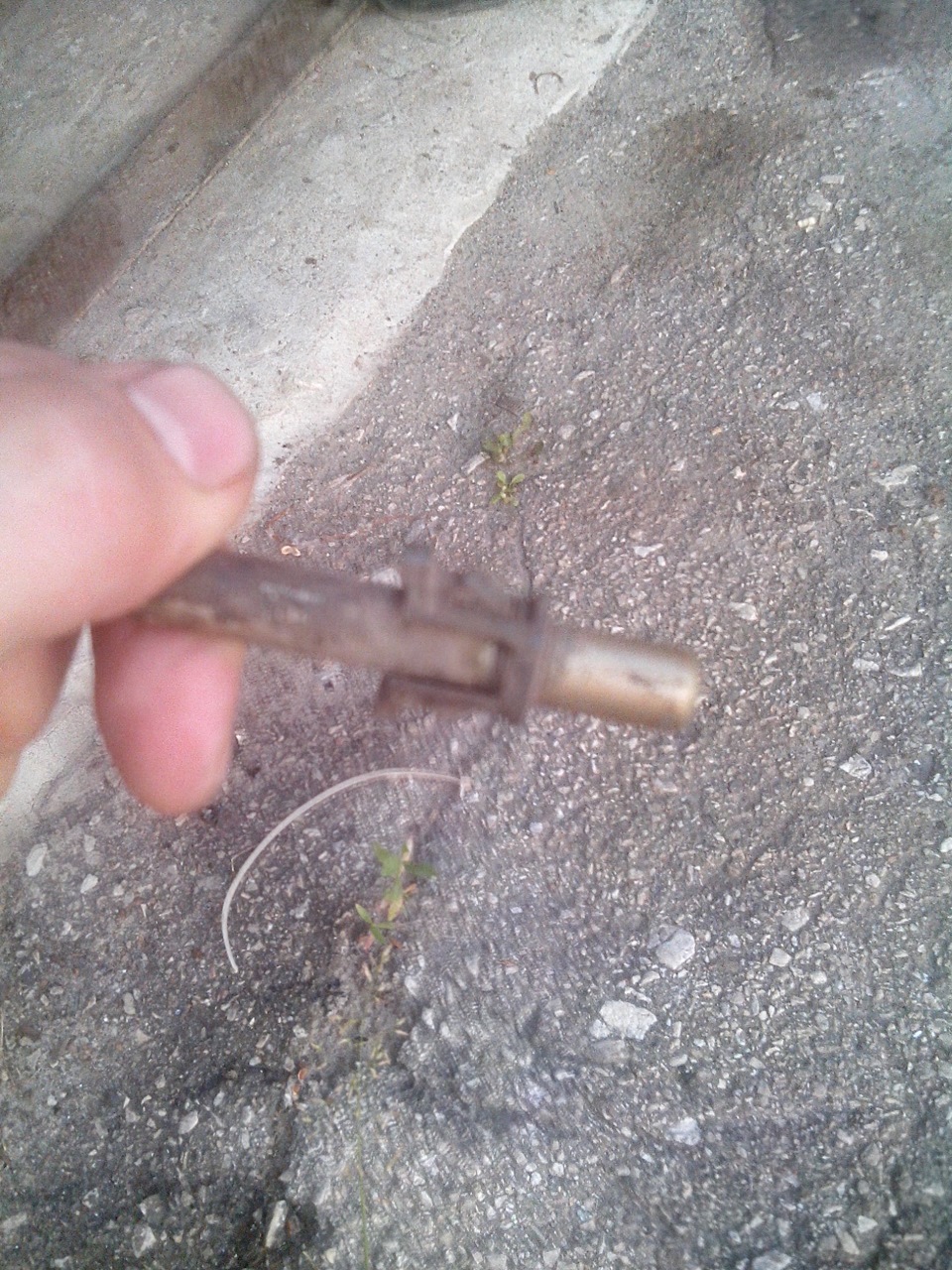

Со старой трубки надо снять крепеж, со стороны которая к мотору

Его чистим и по аналогии переставляем на новую трубку. Ну и монтируем все в обратном порядке. Новый фильтр Goodwill арт FG601 150 руб.

Хомут который держит фильтр у меня так же находился в плачевном состоянии, поэтому я закрепил все монтажной пластиковой стяжкой — дешево и сердито)

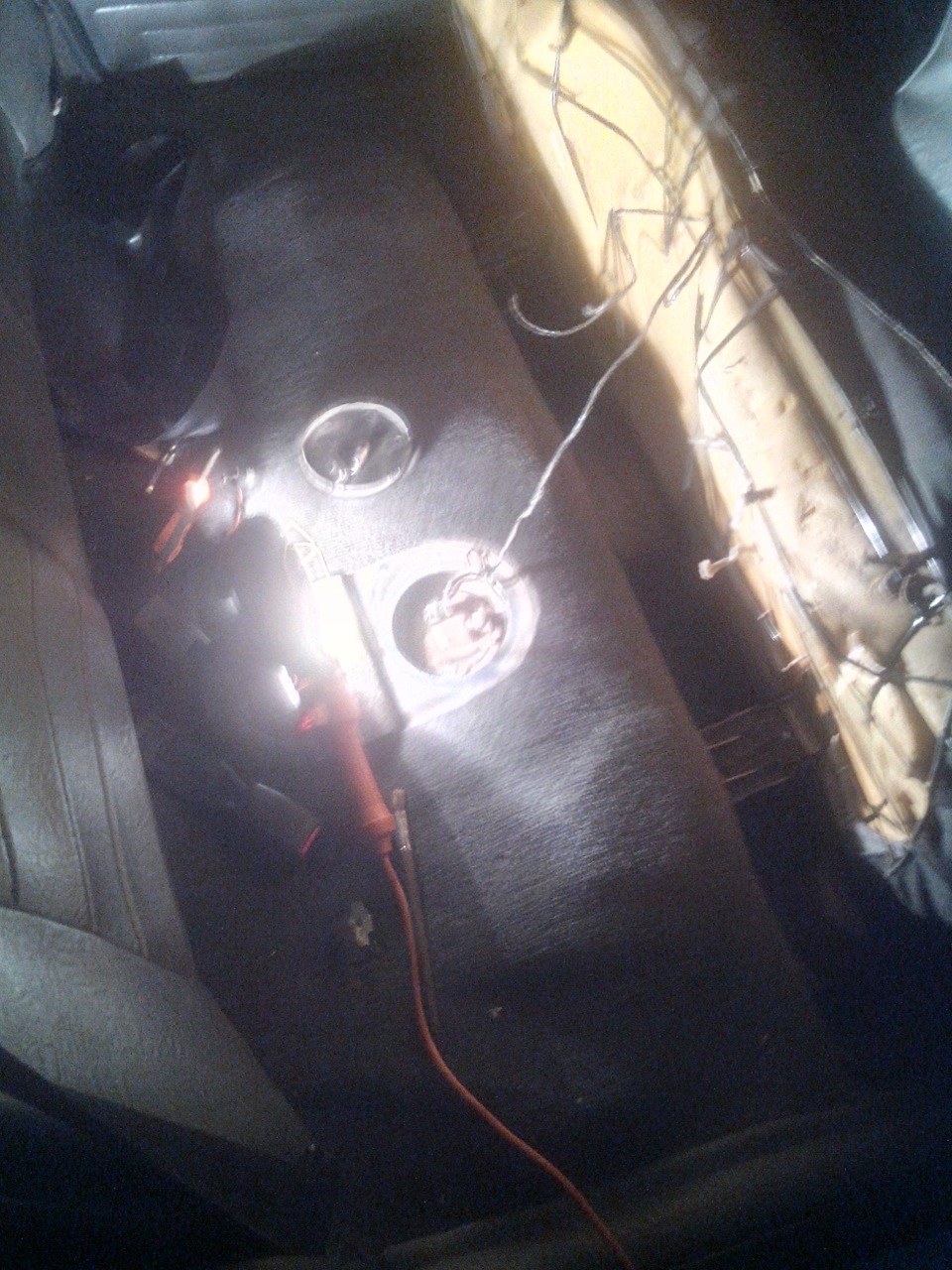

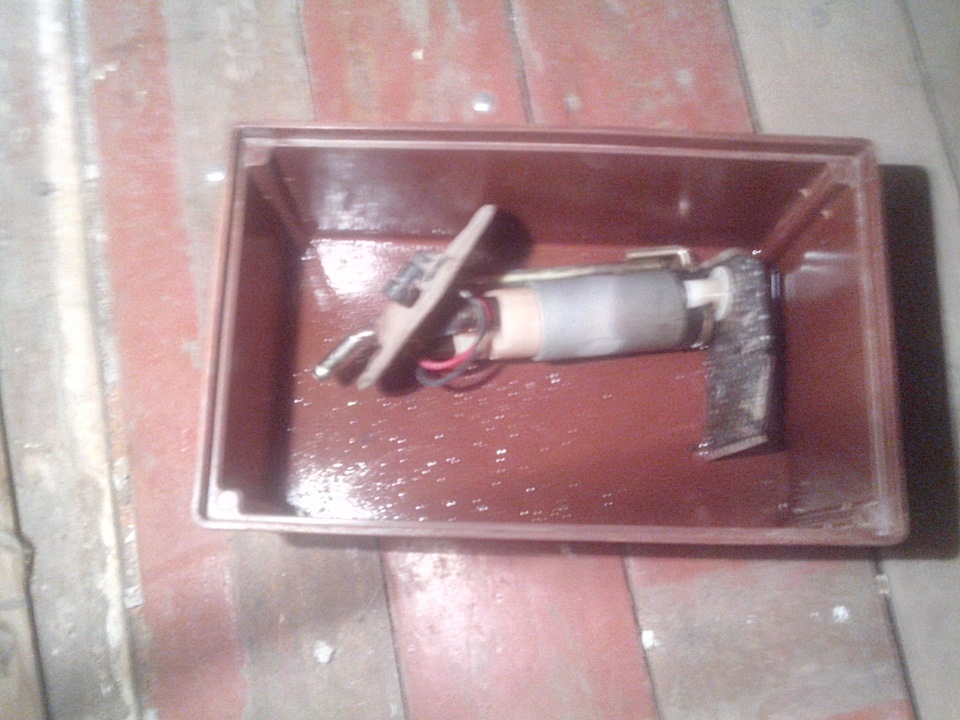

Далее меняем фильтр бензонасоса. Купил AMD артикул AMD.FP164 за 80 рублей (сфоткать забыл). Откидываем заднее сиденье

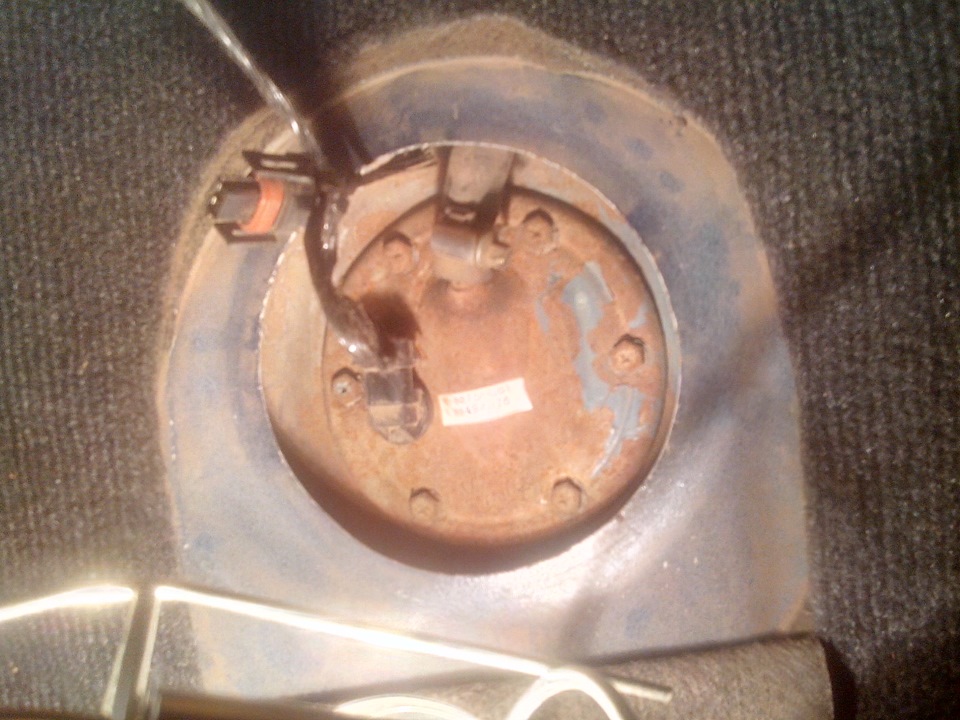

Там под ним специальная прорезь есть в заводской шумке, отгибаем ее, видим лючок бензонасоса, снимаем его, видим собственно верхнюю крышку бензонасоса, на ней фишка и шланг

Скидываем фишку, отсоединяем шланг (снимается он оооочень туго). сдуваем/сметаем/высасываем всб пыль и грязь с крышки, дабы она не попала в бак. Далее откручиваем по периметру крышки все болтики и вынимаем бензонасос.

Отсоединяем старый фильтр, присоединяем новый, там ничего хитрого нет. Собираем в обратном порядке.

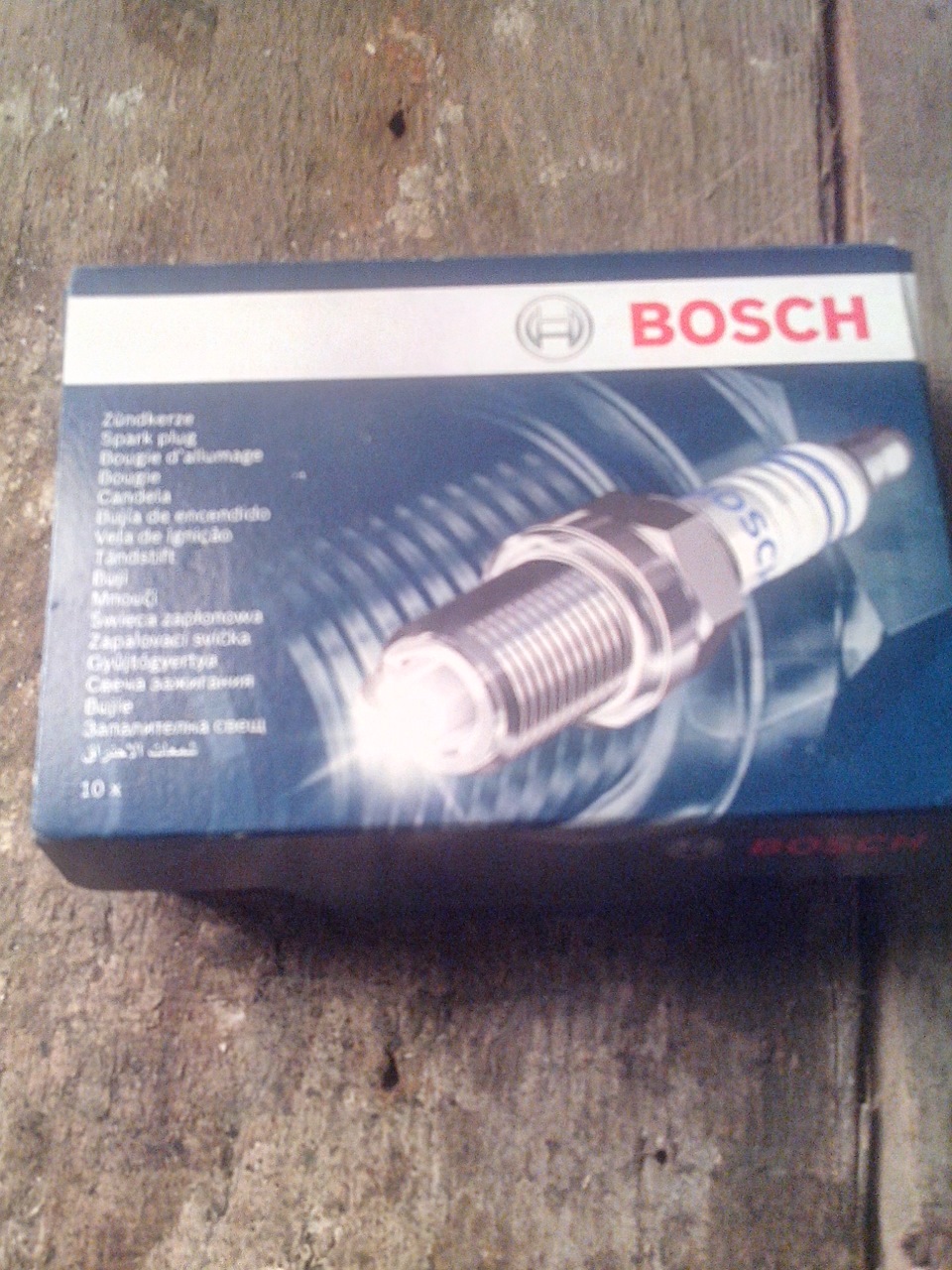

Теперь свечи. Ну тут все до банальности просто. Скидываем клемму с аккумулятора, Снимает накладку на клапанную крышку, отсоединяем свечные провода со свечей. Берем свечной ключ на 16 и выкручиваем старые свечи, у меня они были сильно сраненькие, видно давно не меняли, но сухие, что есть плюс. На замену я прикупил двухконтактные!) свечи Bosch «Super Plus» артикул 0 242 235 668 за 520 рублей комплект.

Новые свечи сначала затягиваем головкой без трещетки от руки, и только потом трещеткой, дабы не попортить резьбу. Подсоединяем провода, ставим назад накладку на клапанную крышку, подсоединяем клемму, заводим и радуемся работе ожившего после всего этого движка)

Источник

Daewoo Nexia the process of reimagine › Бортжурнал › Про топливные магистрали и их крепления

Из истории вопроса.
У меня на одну топливную магистраль больше, относительно стока — это газовая трубка. И мне никогда не нравилось, что она примотана к другим трубкам пластиковыми стяжками, а не лежит в клипсе-кронштейне, как бензопровод и тормозные трубки. Я периодически пытался что-то с этим сделать, например заколхозить туда вот это нештатное для нексии.

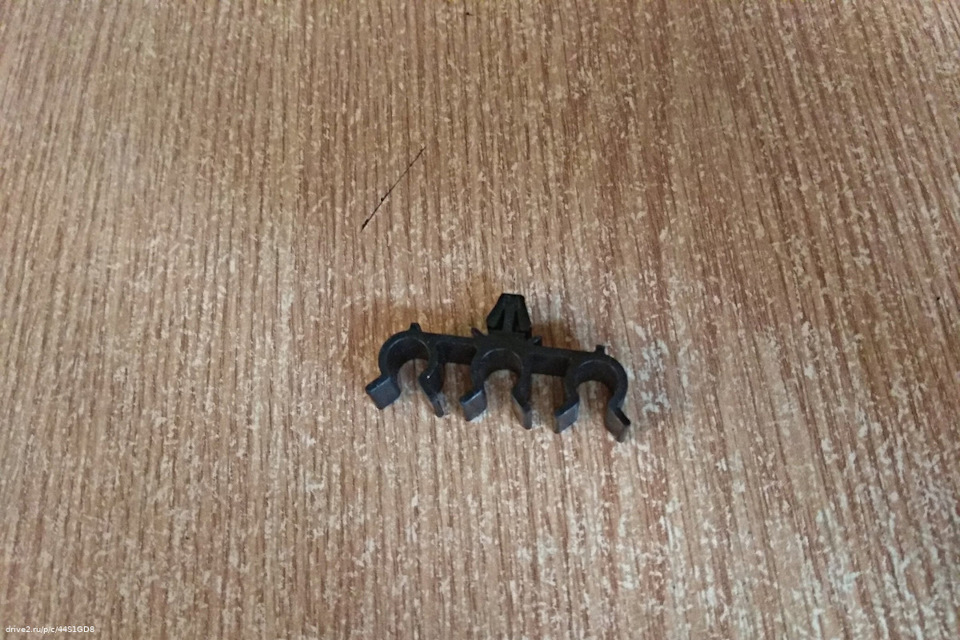

Или вот это штатное.

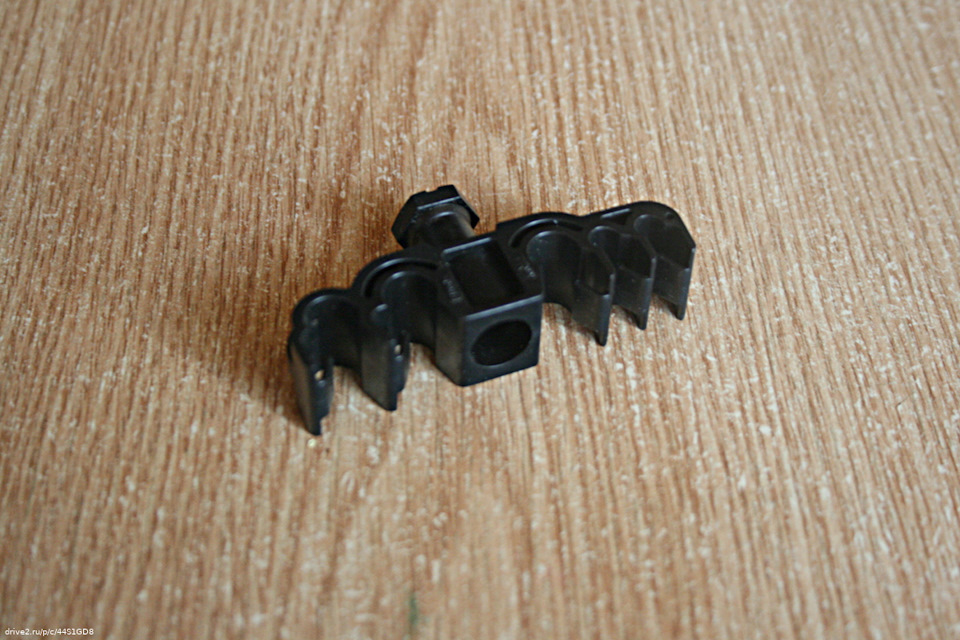

У меня есть ещё и вот такое, но, по-моему, это вообще не отсюда.

В общем, мысль эта меня не покидает, да. Но т.к. других актуальных задач хватает, разгуляться этой мысли некогда.

Очередное обострение.
И вот, подумал я, что раз уж там пластиковые стяжки, то пусть же они будут благородными пластиковыми стяжками. Очень похоже на эту историю (с тем же, кстати результатом).

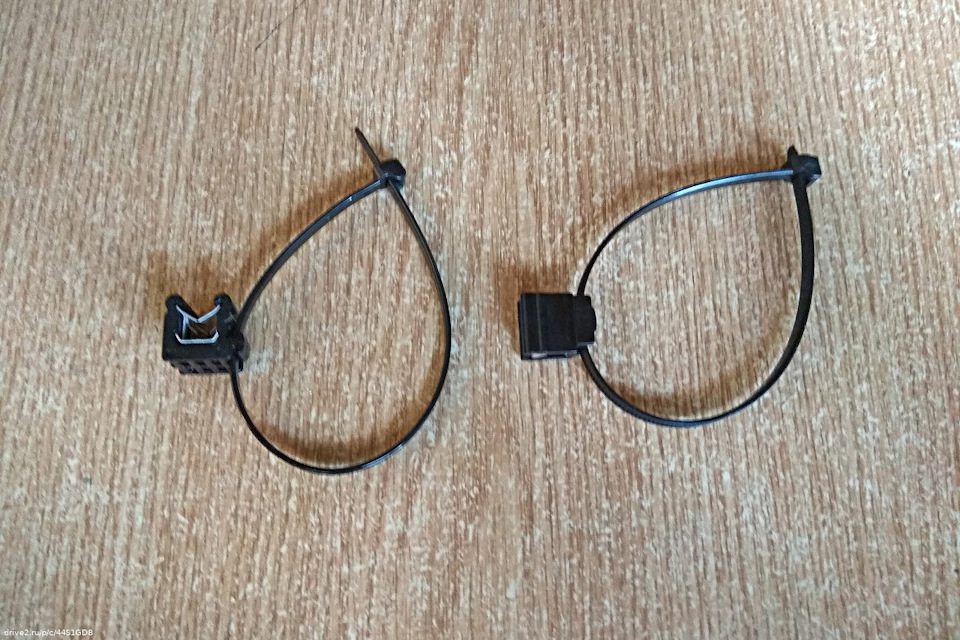

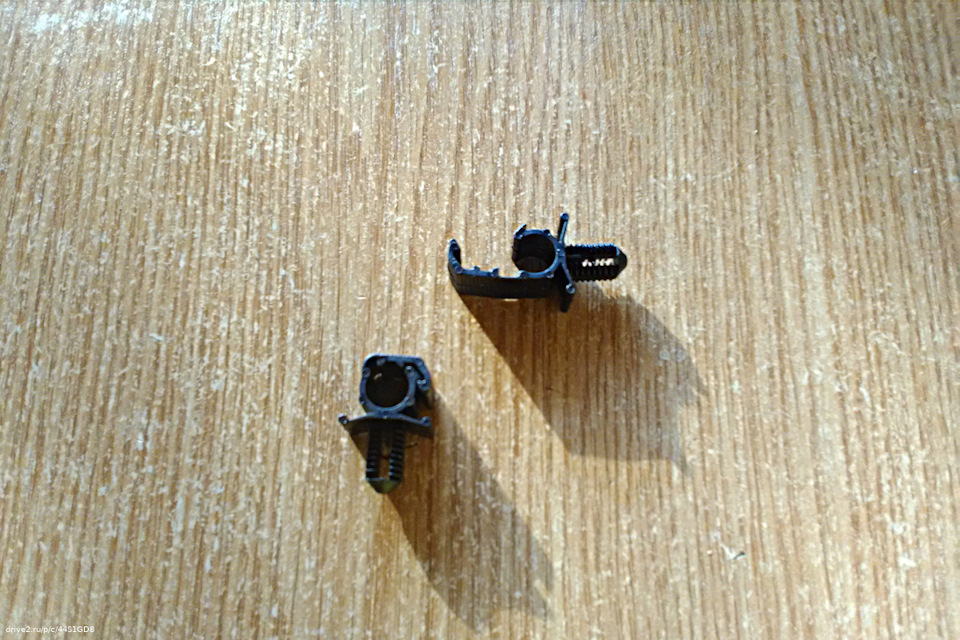

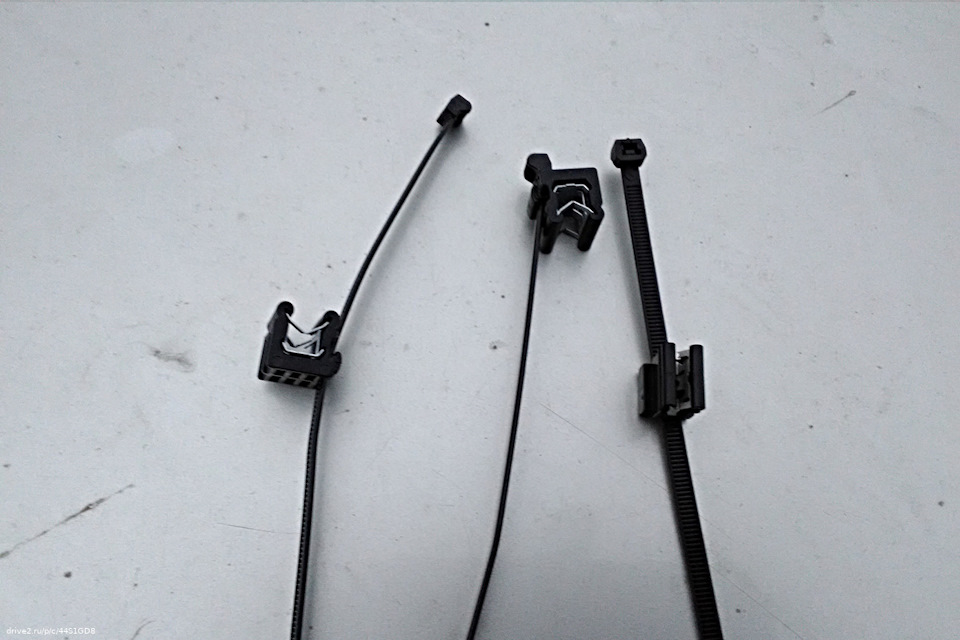

Итак, вот две благородные стяжки.

Вот ещё одна благородная стяжка.

Последний, кстати, пробивается как Bentley — это для любителей большей благородности. Отличаются они направлением монтируемой на трубку клипсы.

В общем взял я их с собой в прошлый раз, когда отправился на эстакаду, чтобы примерить их на топливные трубки.

А если подойдут — то и напялить. И напялил, хоть и подходит не очень.

И дело не только в том, что фотка — фуфло получилась, и подходит не очень, и сидит не идеально. Если бы я это делал не одной рукой, может быть я и защёлкнул бы её… Дело в том, что меня смутило вот это мокрое пятно на днище. Такое чувсто, что через заглушку из салона протекает.

В общем, надо будет из салона разобрать…

А вот сегодня мы вернулись к этой теме вновь.

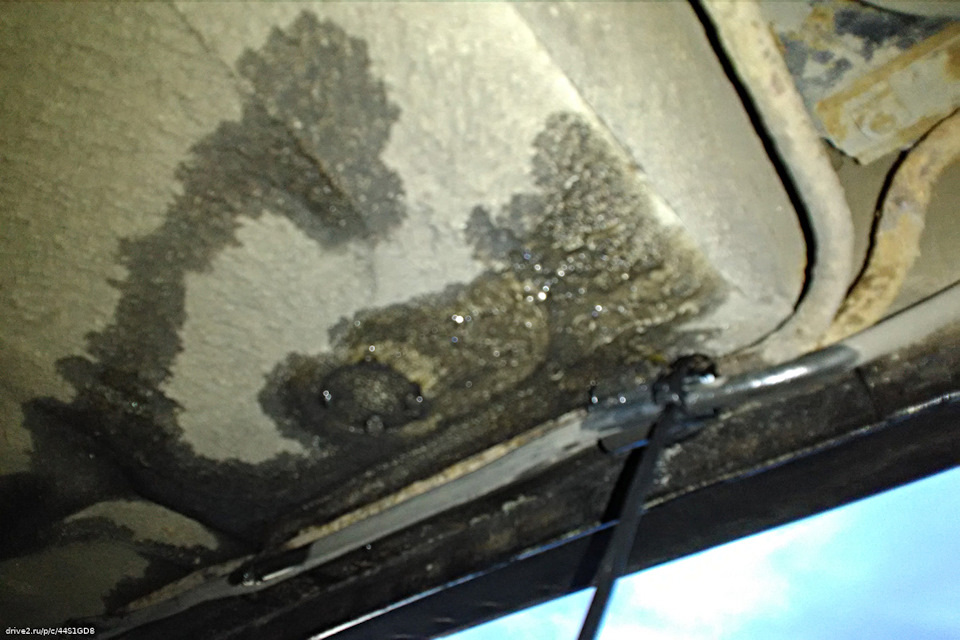

Вот как поживает хомутик, три дня прошло.

Хомут я обрезать не стал, ни тогда, ни сейчас. Заглушка, кстати, просохла.

Но вот какая незадача произошла: мы хотели открутить топливный фильтр и поменять. Но не смогли. И есть задача поменять топливные магистрали полностью. Но есть нюансы:
❶ непонятно где их брать, не на разборке же;
❷ мастера говорят, что изуродуют трубки при установке.

Предлагают обрезать трубки, взять 2 куска шланга высокого давления, филтр для ланоса и соединить хомутами. И не выделываться. Я пока не соглашаюсь.
А фильтр, его раскрутить нес смогли — гайки на фильтре (сам фильтр) крутятся, на трубках — нет. Закрутили чтобы не капало. Поменять не смогли.

И тут напрашивается 2 вопроса: есть ли прецеденты, кто менял топливные магистрали? Покажите подалуйста запись соответствующую. А то колхозить шланги как-то не хочется, и без них много наколхожено. Такие дела.

Текущий пробег: 284515 км.

Update 15/10/2019
Текущее состояние фильтра. Как минимум не протекает.

Текущий пробег: 284759 км.

Update 20/10/2019
Вот ещё клипса, в принципе, могла бы держать одиночную трубку (газовую), если было бы куда вставить.

Текущий пробег: 284921 км.

Update 26/10/2019

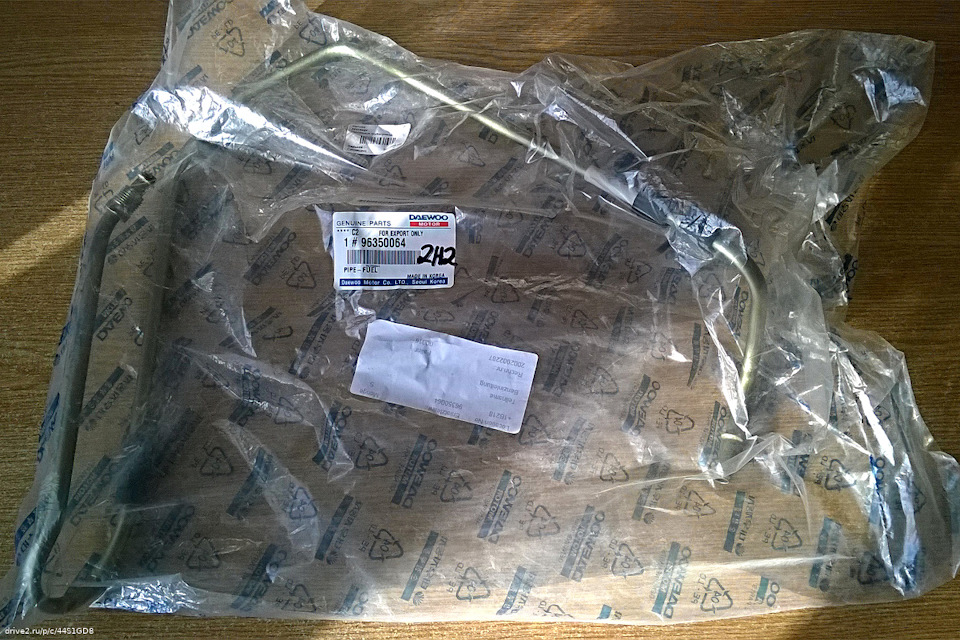

Пока то да сё, купил трубку, что от топливного фильтра под капот идёт.

На концах колпачки, даже гайка одна есть. Похоже (надеюсь) ничего колхозить не надо будет.

Update 29/10/2019
Ещё одна топливная трубка приехала, правда, не пойму какая.

Update 03/11/2019

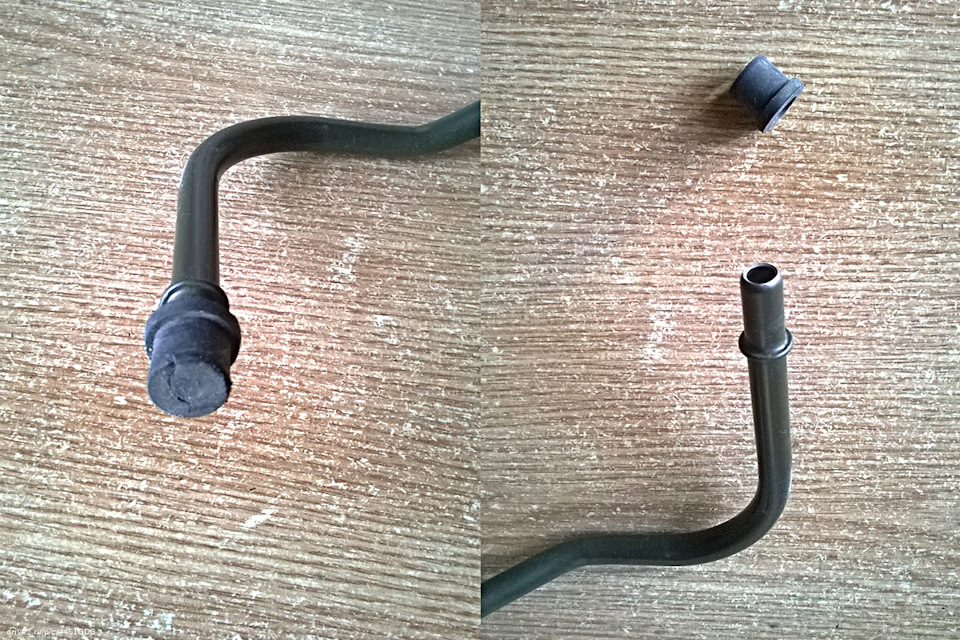

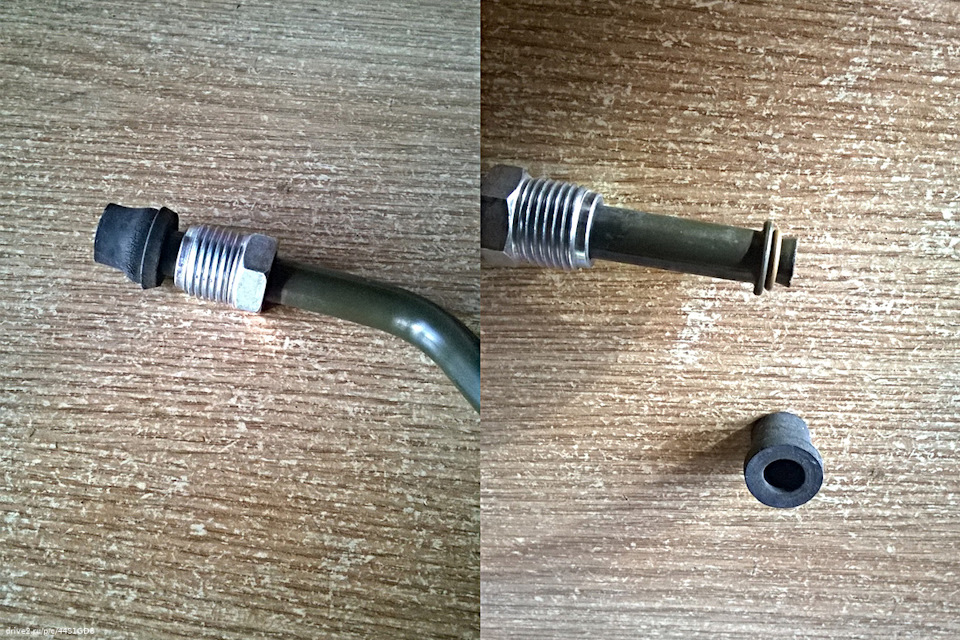

Заглянул, что под колпачками у трубок. Там резиновое колечко.

А с другой стороны нет его.

Update 23/12/2019

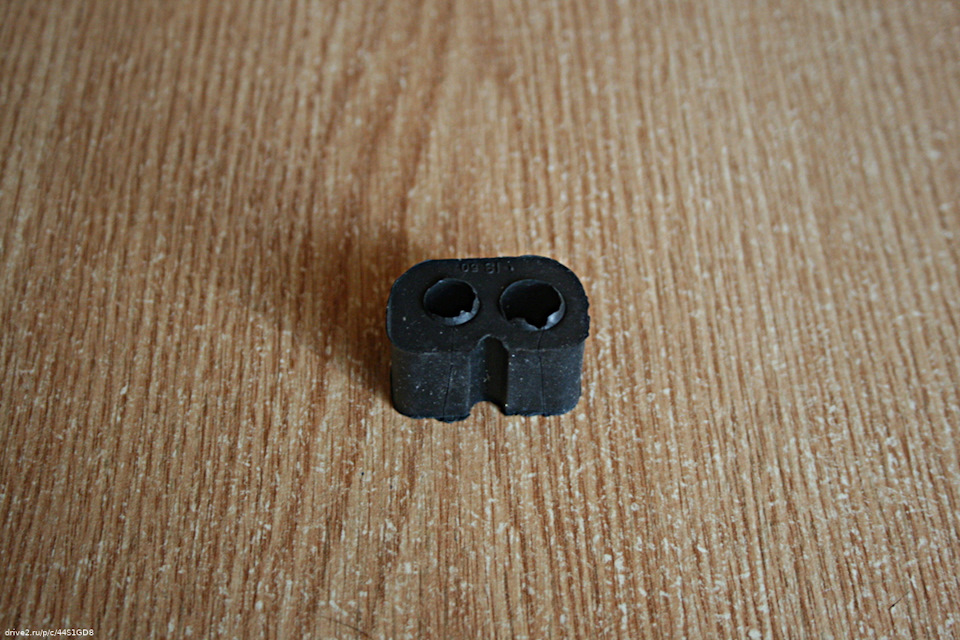

Вот ещё нашёл у себя такие крепления.

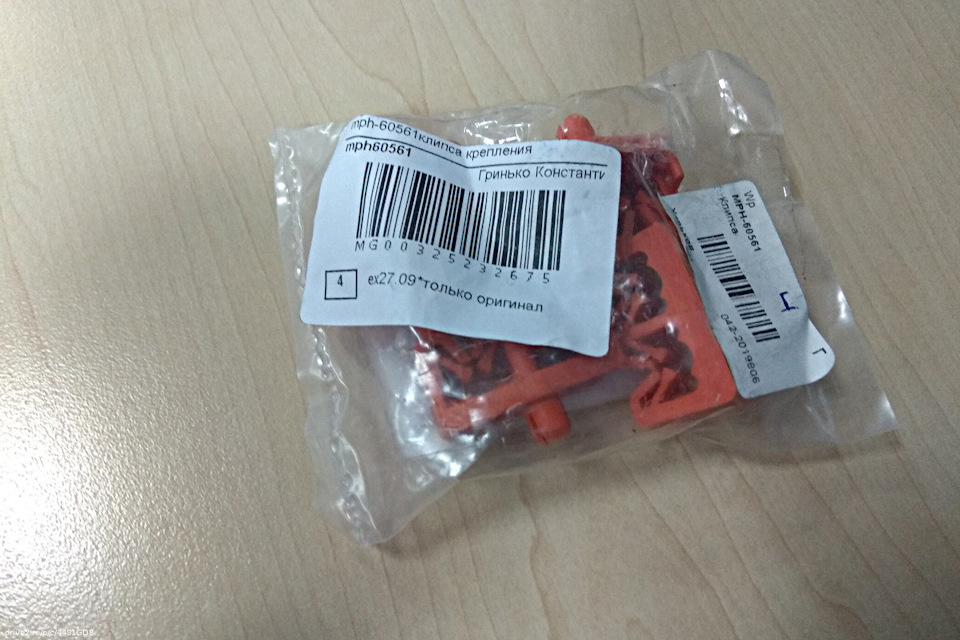

Некто Гринько Константин утверждает, что «только оригинал«. Wp MPH-60561 — нормальный такой код для оригинала. Кронштейн тормозной трубки, двойной, диапазон диаметров 4,8 — 8,0 mm, монтажное отверстие 6.5мм. Надо бы попробовать поставить.

Update 17/01/2020

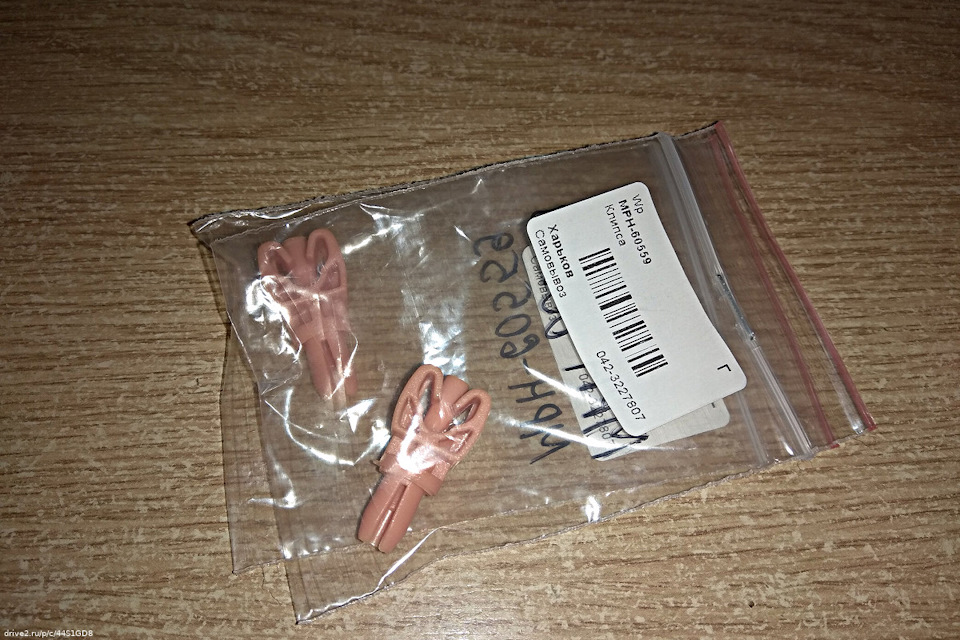

Нашёл (и выкупил) одиночную клипсу-держалку из этой же серии.

Весна скоро, можно будет испытывать в деле.

Update 28/01/2020

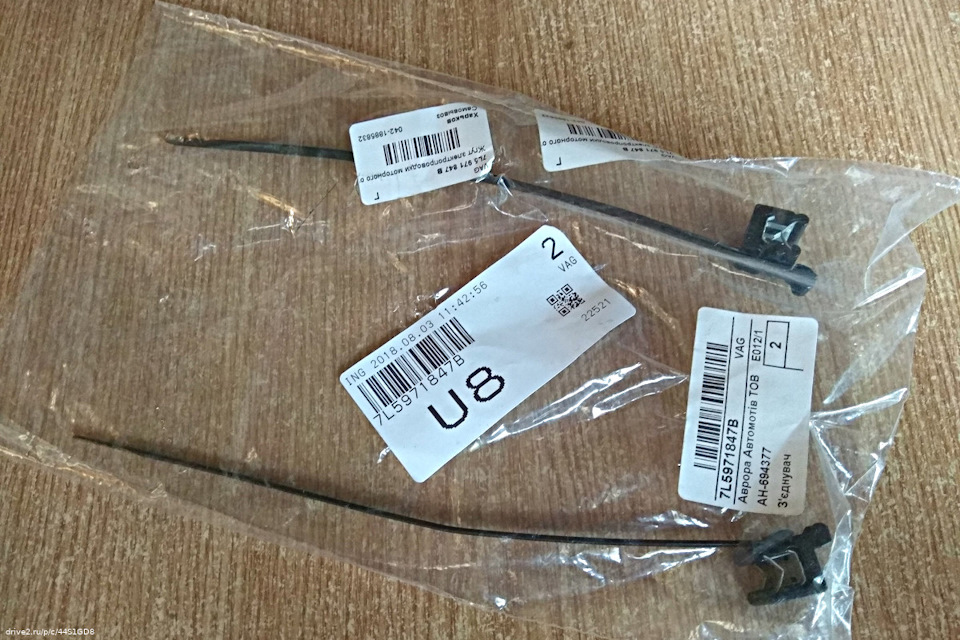

Ещё до кучи выкупил на пробу два вида креплений.

Источник

Схема топливной системы Дэу Нексия

Топливо в двигатель подается из бака, установленного под днищем в районе заднего сиденья. Топливный бак — стальной, состо­ит из двух сваренных между собой штампованных частей. На некото­рых модификациях автомобиля устанавливается топливный бак из пластмассы.

Особенности конструкции системы питания автомобиля Дэу Нексия

В состав системы питания входят элементы следующих систем:

Функциональное назначение системы подачи топлива — обеспечение подачи необходимого количества топлива в двигатель на всех режимах работы. Двигатели DONC и SONC оборудованы электронной системой управления двигателем с распределенным впрыском топлива. В системе распределенного впрыска топлива функции смесеобразования и дозирования подачи топливовоздушной смеси в цилиндры двигателя разделены: форсунки осуществляют дозированный впрыск топлива во впускную трубу, а необходимое в каждый момент работы двигателя количество воздуха подается системой, состоящей из дроссельного узла и регулятора холостого хода. Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, что позволяет получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов.

Управляет системой впрыска топлива и системой зажигания электронный блок управления двигателем, непрерывно контролирующий с помощью соответствующих датчиков нагрузку двигателя, скорость движения автомобиля, тепловое состояние двигателя, оптимальность процесса сгорания в цилиндрах двигателя.

Основным датчиком для системы впрыска топлива является датчик концентрации кислорода 3 (см. рис. ниже) в отработавших газах (лямбда-зонд). Он установлен в выпускном коллекторе 2 двигателя и совместно с блоком управления двигателем 5 и форсунками 1 образует контур управления составом топливовоздушной смеси, подаваемой в двигатель.

По сигналам датчика концентрации кислорода блок управления двигателем определяет количество несгоревшего кислорода в отработавших газах и соответственно оценивает оптимальность состава топливовоздушной смеси, поступающей в цилиндры двигателя в каждый момент времени.

Зафиксировав отклонение состава от оптимального 1:14 (топливо:воздух), обеспечивающего наиболее эффективную работу каталитического нейтрализатора отработавших газов, блок управления с помощью форсунок изменяет состав смеси. Поскольку датчик концентрации кислорода включен в цепь обратной связи блока управления двигателем, контур управления составом топливовоздушной смеси является замкнутым.

Особенностью системы управления двигателями A15SMS и F16MF автомобиля Нексия является наличие, помимо управляющего датчика, второго датчика 7 концентрации кислорода, диагностического, установленного на выходе из нейтрализатора 6 отработавших газов. По составу газов, прошедших через нейтрализатор, он определяет эффективность его работы.

Рис. Схема контура управления составом топливовоздушной смеси: 1- форсунка; 2- выпускной коллектор; 3- управляющий датчик концентрации кислорода; 4- двигатель; 5- электронный блок управления двигателем; 6- каталитический нейтрализатор отработавших газов; 7- диагностический датчик концентрации кислорода.

Топливный бак сварной, штампованный. Топливный бак установлен под полом кузова в его задней части и закреплен двумя стальными хомутами 2 и 7.

Рис. Топливный бак: 1- топливный фильтр; 2,7- хомуты крепления топливного бака; 3- топливопровод слива топлива из рампы; 4- датчик указателя уровня топлива; 5- наливная труба; 6- топливный бак; 8- подводящий топливопровод.

Чтобы пары топлива не попадали в атмосферу, топливный бак соединен трубопроводом 8 с адсорбером. для снижения уровня шума на топливный бак наклеена шумоизоляция. Во фланцевое отверстие в верхней части топливного бака устанавливают электрический топливный насос, в такое же отверстие в нижней части — датчик 4 указателя уровня топлива, а в задней части выполнен патрубок для присоединения наливной трубы 5. Из насоса топливо подается в топливный фильтр 1, установленный снизу на основании кузова, и оттуда поступает в топливную рампу двигателя, закрепленную на впускной трубе двигателя. Из топливной рампы топливо впрыскивается форсунками во впускную трубу. Излишки топлива через регулятор давления топлива, установленный на заднем конце топливной рампы, сливаются в топливный бак.
Топливопроводы системы питания комбинированные в виде соединенных между собой стальных трубопроводов и полимерных шлангов.

Запрещается заменять стальные трубопроводы шлангами, медными или алюминиевыми трубками, так как только стальные трубопроводы удовлетворяют условиям работы при повышенных вибрациях и давлении.

Шланги системы питания изготовлены по особой технологии из маслобензостойких материалов. Применение шлангов, отличающихся по конструкции от рекомендованных, может привести к отказу системы питания, а в некоторых случаях и к пожару.

Топливный насос погружного типа с электроприводом, роторного типа, с фильтром грубой очистки топлива. Топливный насос обеспечивает подачу топлива и установлен в топливном баке, что снижает возможность образования паровых пробок, так как топливо подается под давлением, а не под действием разрежения. Топливный насос обеспечивает подачу топлива из топливного бака через магистральный топливный фильтр в рампу форсунок под давлением более 284 кПа. Топливный насос неразборной конструкции ремонту не подлежит. При выходе из строя должен быть заменен.

Топливный фильтр тонкой очистки — полнопоточный, закреплен хомутом на основании кузова в его задней части с правой стороны. Топливный фильтр неразборный, с бумажным фильтрующим элементом в стальном корпусе.

Топливная рампа форсунок — пустотелая трубчатая деталь с отверстиями для установки форсунок, регулятора давления топлива и штуцера для присоединения топливопровода высокого давления.
Форсунки прикреплены к рампе, от которой к ним подается топливо, а своими распылителями они входят в отверстие впускной трубы.

Форсунка предназначена для дозированного впрыска топлива в цилиндры двигателя и представляет собой высокоточный электромеханический клапан. Регулятор давления топлива установлен на топливной рампе и поддерживает постоянное давление топлива в центральном канале рампы на всех режимах работы двигателя. Регулирование давления топлива, подаваемого в форсунки, основано на принципе слежения за значением перепада давления в рампе и впускной трубе, которое при любых условиях должно составлять 300 кПа (0,3 кгс/см3). Подача электрического топливного насоса больше, чем необходимо для обеспечения работоспособности системы. Поэтому при работе двигателя часть топлива с помощью регулятора давления постоянно сливается в топливный бак. В зависимости от разрежения во впускной трубе регулятор давления уменьшает или увеличивает слив излишнего топлива, поддерживая постоянное давление в рампе.

Снижение давления в системе питания

В системе питания инжекторного двигателя давление составляет 300 кПа (3 кгс/см2), поэтому запрещается ослаблять соединения топливопроводов во время работы двигателя или сразу после его остановки. Для проведения работ по ремонту системы питания на только что остановленном двигателе необходимо предварительно снизить давление в системе питания. Через 2 — 3 часа после остановки двигателя давление в системе упадет практически до нуля.

Включите нейтральную передачу и затормозите автомобиль стояночным тормозом. С левой стороны панели приборов снимите крышку, закрывающую блок предохранителей и реле.
Извлеките реле электробензонасоса из блока.

Пустите двигатель и дайте ему поработать до полной выработки топлива из рампы форсунок. После этого двигатель заглохнет. Включите стартер примерно на 3 с для выравнивания давления в трубопроводе. Установите реле и крышку блока предохранителей и реле в порядке, обратном снятию.

Проверка давления в системе питания двигателя Нексия

Основным показателем для определения исправности системы питания двигателя является давление топлива в топливной рампе.

При недостаточном давлении топлива возможны следующие неисправности:

Для начала проверьте надежность электрических контактов в колодках жгутов проводов узлов системы впрыска, отвечающих за подачу топлива (топливный насос, форсунки). Проверить давление топлива в системе питания можно только манометром со шлангом и переходником для подключения к топливной рампе.

Включите зажигание и прислушайтесь — вы должны услышать звук работы электробензонасоса в течение нескольких секунд. Если звук работы электробензонасоса не слышен, проверьте электрическую цепь питания насоса. (Примечание: если вы включали зажигание три раза без попытки пуска двигателя и в очередной раз электробензонасос не начал работать, это не является признаком неисправности. Он включится одновременно с началом пуска двигателя стартером.)
Снизьте давление в системе питания.
