Лада 4×4 3D › Бортжурнал › Инжектор ч.4.0. Установка датчиков. Первый запуск и первые проблемы.

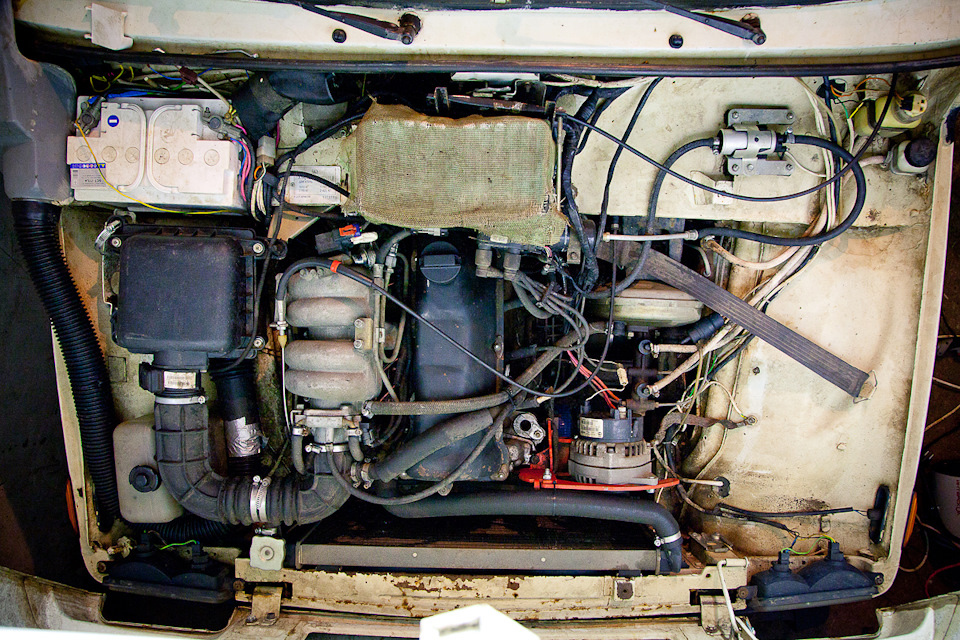

Итак, в прошлых сериях двигатель стал инжекторным и работы по железу были завершены. Теперь черед датчиков. Все датчики переносились с донорского шестерочного двигателя и устанавливались штатные места без всяких затей. Если штатные места отсутствовали, то их тоже откручивали с донора и датчик переносился со штатным местом.

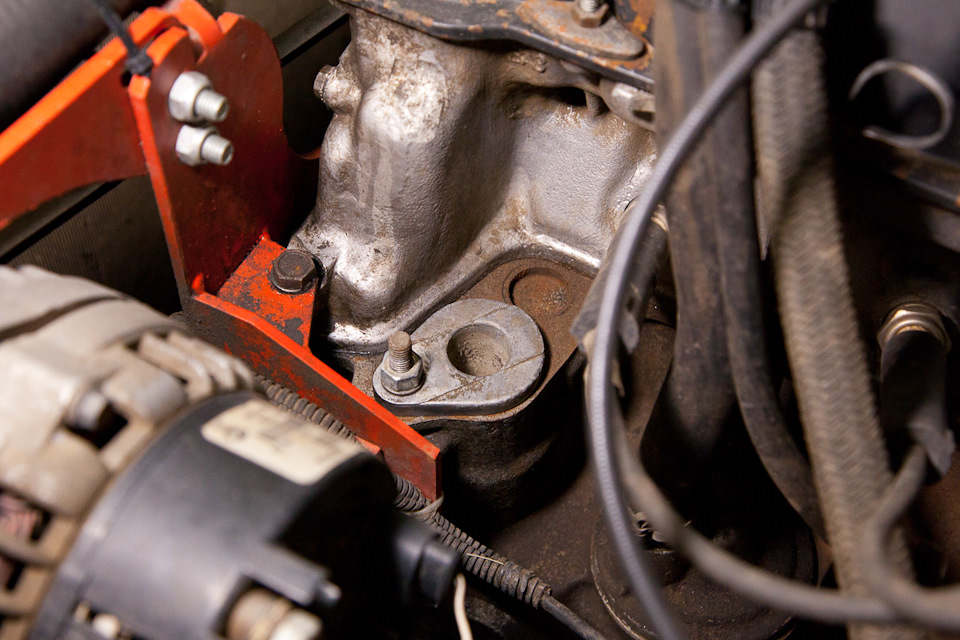

Так, датчик положения коленвала перенесен вместе с передней крышкой двигателя. Вот ради таких мелких удобств и покупался донорский двигатель всборе. Иначе про такие вещи как заглушка трамблера или железка-держатель ресивера и не вспомнили бы и поленились бы ехать за ней в магазин, а там долго бы объясняли как она правильно называется. А так прямо как лего собирать по картинке – открутил с одного двигателя и этими же болтиками прикрутил на другой.

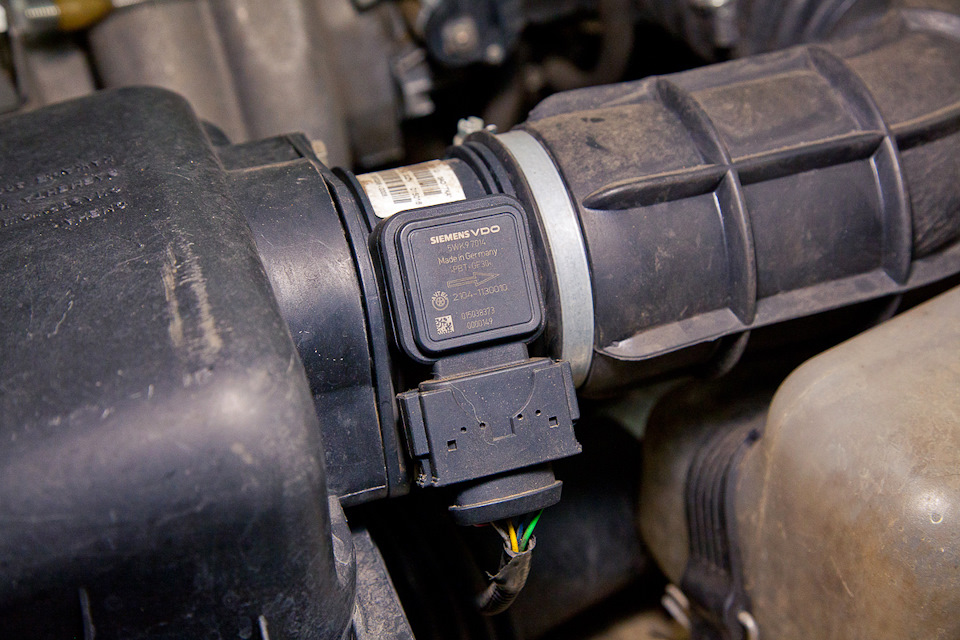

Впуск еще при установке шноркеля был организован на основе инжекторного воздушного фильтра и 214 патрубков, присоединенных к москвичевской черепахе, которые одевались на карбюратор, так что тут ничего доделывать не пришлось. Раньше корпус нерабочего ДМРВ использовался как переходник к корпусу воздушного фильтра, а теперь неработающий выкинут и установлен Siemens.

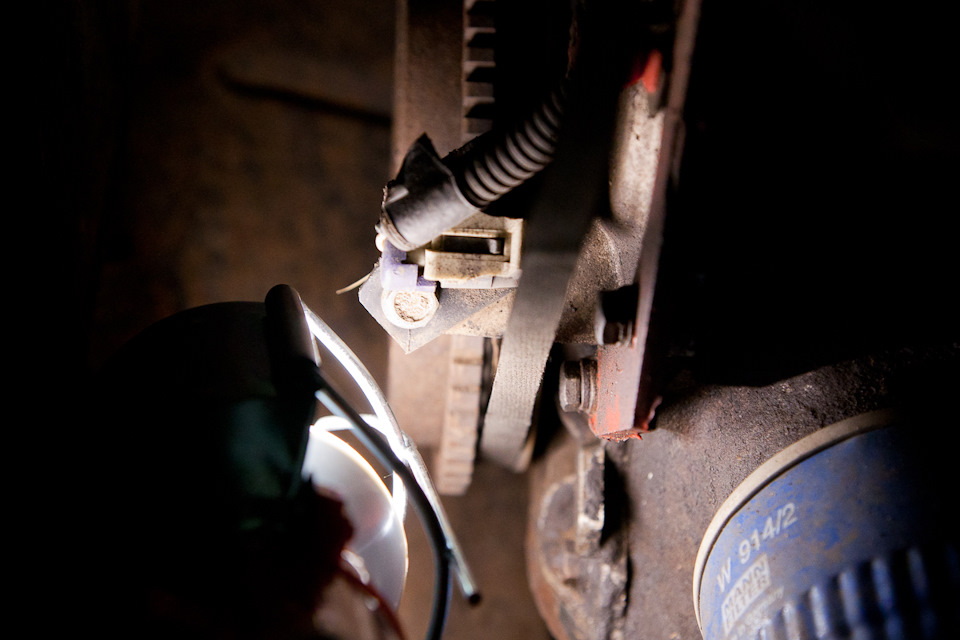

С кронштейном ДПКВ вылез маленький косяк. Однажды ночью порвался ремень генератора. Генератор у меня наверху, так что ослабил гайки крепления, свел все в ближнее положение и надел новый ремень. Я спешил, до гаража было ехать 5 минут, поэтому ничего толком натягивать и закручивать не стал – не свистит, помпу крутит и ладно, потом все гайки затяну.

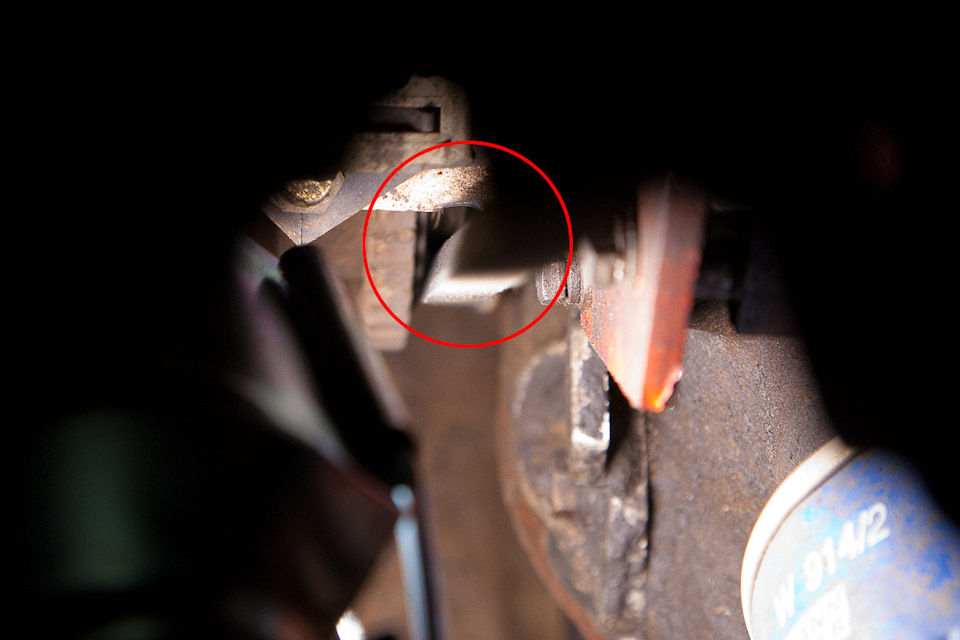

Оказалось, что в таком ненатянутом состоянии ремень трет кронштейн ДПКВ. И оказалось, что камазовский ремень крепче вазовской железки.
Датчик кислорода установлен по обычной схеме – на ввареную гайку.
Инжекторный модуль зажигания и соответствующие свечи были установлены ранее при установке подводного зажигания. Педаль газа с тросиком тоже стояла давно, так что больше никаких переделок не понадобилось.

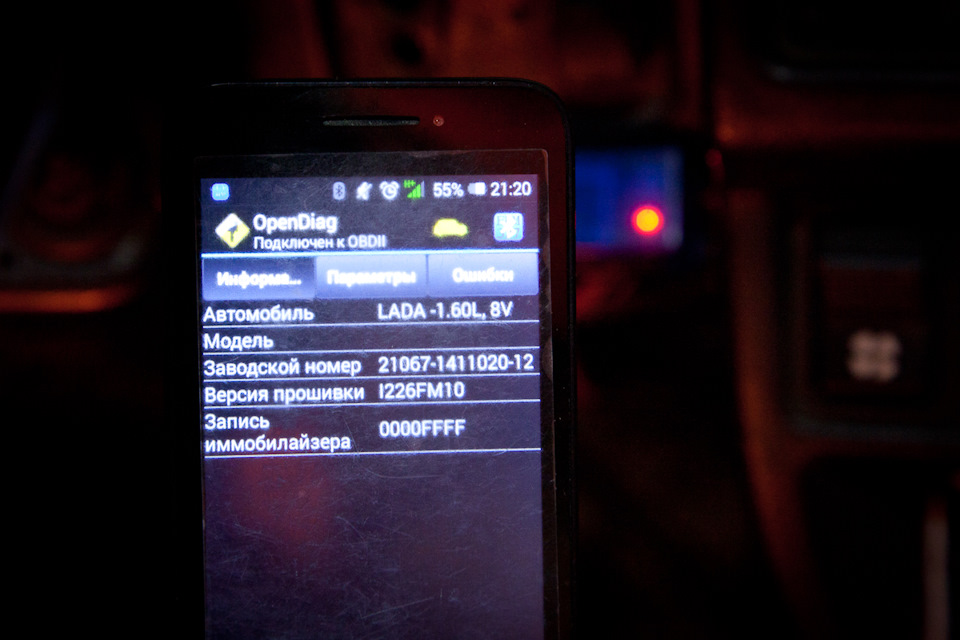

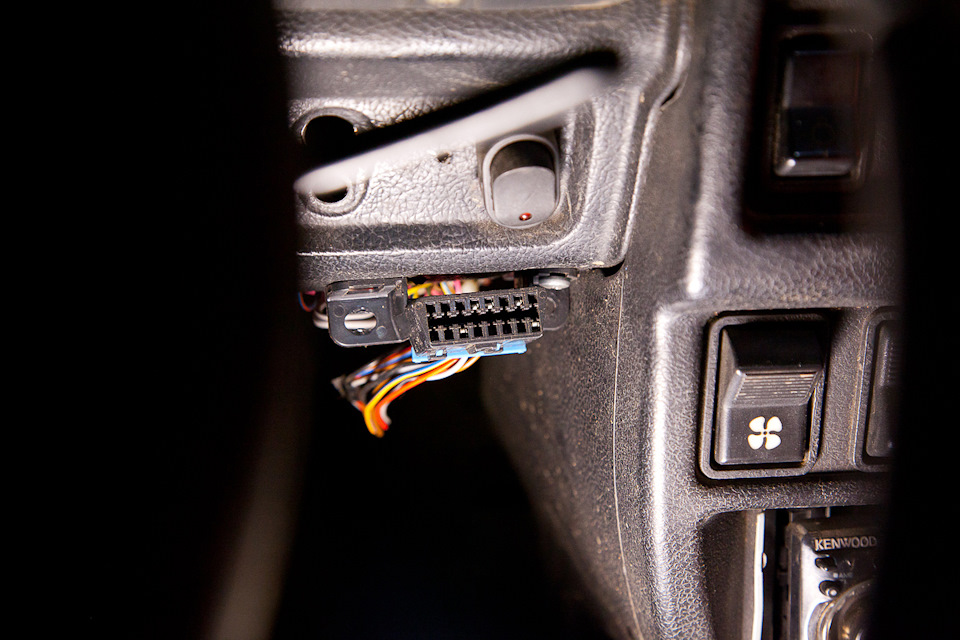

А пока мне перекидывали датчики, я должен был успеть сгонять купить ЭБУ. За ним пришлось ехать на родину всех жигулей – в Тольятти. В объявлении был указан нужный Январь 7.2 21067-1411020-11 – никакого колхоза не планировалось, коса и датчики 21067, значит и мозги будут такие же.
Приезжаю в Тлт к продавцу, а он говорит тех из объявления нету, зато есть другие, тебе подойдут. Из вороха достает ЭБУ, а на нем бумажка с маркировкой оторвана. Сча проверим, что рабочие, название посмотришь на компе и все отлично будет. Ладно, говорю, показывай. Подключил к какой-то коробке с лампочками, сам комментирует – вот лампочка зажглась это зажигание, вот бензонасос, это вентиляторы, а вот все потухло – это выключил зажигание. Интересно, наглядно, но думаю парит он меня.
Покрутил ЭБУ в руках – вроде не залитый, чистенький. Говорю, что покупаю, но если работать не будет или не подойдет, то адрес запомнил, ехать мне рядом — это не с авито по почте покупать. Заранее говорю – ЭБУ и подошел и рабочий оказался, порекомендовал бы продавца, но контактов не осталось.
На замене бензобака решил сэкономить, тем более что свой мыли от песка и ржавчины недавно. Поэтому бензонасос установлен внешний, самый доступный — волговский газ 3110. Взял сразу в сборе, на резиновых ножках, не так чтобы опасался вибрации, а чтобы монтировать проще было. Установлен под капотом, над кронштейном ВУТа, т.е. выше уровня бензобака.
Вот вообщем-то и все переделки. Можно запускать.
С первого ли раза завелся или с десятого – не знаю, не присутствовал рядом. А вот на следующий день заводился с первого раза и нормально работал – напоминаю, прошивку не меняли, она стандартная классическая.
Первая же короткая поездка из сервиса до своего гаража показала, что на высоких оборотах появляется детонация. Не прямо жуткая и движок вразнос, но ощутимая и чек загорается. Попробовал залить 95-й бензин, но ситуация не изменилась. При спокойной езде все в порядке, а стоит раскрутить больше четырех тысяч оборотов – позвякивают пальцы и загорается чек.
На следующий день появилась вторая проблема – пока двигатель не прогреется плавают обороты.
Какие вылезли проблемы в дальнейшей эксплуатации, какие проблемы и как были решены, а какие нет и куда был перенесен перегревающийся бензонасос – в продолжении.
Как выставить зажигание на ниве инжектор 21214
Для проверки момента зажигания имеется три метки 1,2 и 3 (рис. 7-18) на крышке механизма газораспределения и метка 4 на шкиве коленчатого вала, соответствующая в.м.т. поршня в первом и четвертом цилиндре при совпадении с меткой 1 на крышке.
Рис. 7-18. Метки для установки момента зажигания:
1 – метка опережения зажигания на 10°; 2 – метка опережения зажигания на 5°; 3 – метка опережения зажигания на 0°; 4 – метка в.м.т. на шкиве коленчатого вала.
Проверить и установить момент зажигания можно с помощью стробоскопа, действуя в следующем порядке:
Для регулировки момента зажигания остановите двигатель, ослабьте гайку крепления датчика-распределителя зажигания и поверните его на необходимый угол. Для увеличения угла опережения зажигания корпус датчика-распределителя следует повернуть против часовой стрелки, а для уменьшения – по часовой стрелке. Затем снова проверьте установку момента зажигания.
Для удобства регулировки момента зажигания на фланце датчика-распределителя зажигания имеются деления и знаки «+» и «-». Одно деление на фланце соответствует восьми градусам поворота коленчатого вала.
Если имеется диагностический стенд с осциллоскопом, то с его помощью тоже можно легко проверить установку момента зажигания, руководствуясь инструкцией по эксплуатации стенда.
Снятый с двигателя датчик-распределитель зажигания устанавливайте на место в следующем порядке:
Сегодня занимался небольшим ремонтом двигателя, необходимо было совместить метки ВМТ на РВ и КВ. Решил оставить здесь запись, что бы самому не забыть)), а может кому то еще пригодится.
Метка на РВ, она одна такая.
Есть еще крепление отметчика датчика фаз, это нам не надо.
На демпфере КВ немного сложней, в виду труднодоступности (если не снят радиатор). Но посмотрев на снятый шкив, все становится понятно. Можно на ощупь найти место без зуба и против часовой стрелки отсчитать 20 зубьев, там и искать метку.
А так в реальной обстановке. Напротив метки можно маркером поставить риску, будет хорошо видно.
Для ее поиска ничего снимать дополнительно не надо, рука пролазит свободно, довернуть шкив до положения, когда можно удобно нарисовать риску. Ну и в заключении, проще сначала выставить метку на звездочке РВ а потом искать метку на демпфере, будет где то рядом с датчиком коленвала(ДПКВ). Поскольку за один оборот РВ, коленвал делает два оборота, то искать надо в районе +- 5 зубьев.
Замена цепи ГРМ Нива 21214 на инжекторе своими руками, видео
Здесь мы поговорим о самостоятельной замене цепного привода ГРМ на Нива 21214. ГРМ влияет на работу всего автомобиля, поэтому значение данного узла недооценивать не стоит. Замена цепного привода — это достаточно непростой процесс, который, однако, под силу любому автолюбителю, при условии, если он будет соблюдать инструкции и проявит чуточку усердия.
Цепь имеет значительные преимущества перед ременной передачей. К ним, в первую очередь, относится ее надежность. Если ремень может порваться, то с цепью это случается крайне редко. Обычно она просто растягивается. Служит она намного дольше ремня, а значит, и менять ее нужно реже. Но все же и цепь не вечна, и через некоторое время ее тоже приходится менять на новую. При самостоятельной замене цепи очень важно правильно выставлять метки и соблюдать технику безопасности.
Когда менять цепь ГРМ?
Производитель не дает четких рекомендаций относительно сроков замены цепи ГРМ на Ниве. Специалисты уверяют, что необходимость замены может возникнуть не раньше, чем через 100 000 км. Но очень важно периодически проводить диагностические процедуры цепной передачи. Вполне может получиться так, что цепь ослабнет. Это будет заметно по характерному звуку, который будет издавать работающий двигатель. Сначала цепь нужно попробовать подтянуть. Если обычным способом сделать это не получится, появляется необходимость замены. В этом случае можно обратиться в сервисный центр, где данный ремонт будет проведен профессионалами, а можно и попробовать сменить цепь самостоятельно. Последний вариант предпочтительнее в плане экономии и получения необходимого опыта.
Если метка на шестерне распредвала не совпадают с меткой на корпусе подшипников, пора принимать меры. Менять цепной привод нужно и в том случае, если на нем появились сколы или трещины. Все это говорит о том, что ваша цепь отслужила положенный ей срок, и ее уже пора заменить.
Итак, вы решили, что будете производить замену самостоятельно. Что вам нужно делать дальше? Прежде всего, отправляйтесь в магазин и купите там новую цепь. Можно проверить качество покупаемой цепи. Берем цепь, кладем ее на ладони плашмя. Если ее провисание превысит 1 см, вам лучше поискать расходник в другом месте. Кроме, собственно, цепи, вы должны будете купить еще и комплект сальников, натяжитель, успокоители, набор прокладок. Затем приготавливаем инструменты, которые пригодятся в работе, и начинаем ремонт.
Замена цепной передачи
7. Затем снимаем кожух, закрывающего мотор. Для этого придется вывернуть несколько болтов. Снимаем успокоитель. Отворачиваем винт крепления насоса, подающего масло. Вынимать винт необходимости нет. Его следует лишь ослабить и оставить на месте.
8. Приступаем к снятию механизма натяжных элементов. Извлекаем магистраль ММ, снимаем датчик давления, после чего можно снимать и сам натяжитель.9. Выворачиваем винт, на шестерне распредвала. Снимаем шестеренку. После этого снимаем цепь ГРМ. На этом процесс разбора можно считать завершенным. Теперь собираем механизм.10. Берем купленные сальники и начинаем их устанавливать на места старых. Первым делом меняем сальник коленвала. После снятия старого компонента очищаем установочное место и устанавливаем новый сальник. Сначала новый сальник рекомендуется смазать моторной жидкостью, например.11. Теперь берем в руки цепь и также начинаем ее смазывать. После этого надеваем привод на шестерню коленвала, масляного насоса и затем — распредвала. Следует соблюдать именно эту последовательность. Во время натяжки цепи нужно следить за тем, чтобы совпадение меток не было нарушено.
12. Устанавливаем натяжитель и тщательно заворачиваем гайки его крепления. Закручиваем винты на звездочках и еще раз проверяем совмещение меток. Для этого снова проворачиваем коленвал вправо.13. Ставим на место ремень генератора. Если старый ремень находится в нормальном состоянии, то вполне можно его и не менять.14. Смазываем прокладку, которую будем устанавливать на ГБЦ, и устанавливаем ее. Не забудьте очистить посадочное место от следов старой прокладки. Ставим на свое место головку и тщательно закручиваем все крепежные элементы. Все остальные детали ставим от обратного.
Теперь проверяем работу механизма. Для этого запускаем двигатель и слушаем, как работаем мотор. На слух вполне можно определить, сделано все нормально или что-то пошло не так. Если звук будет привычным, шуршащим, значит все сделано правильно. При наличии характерного скрежета процедура требует повторения.
Видео по замене
Расположение Меток Шкивов Грм Автомобиля Нива 21214 Инжектор
шевроле нива замена грм
А при таком перескоке уже и клапана загнуть должно. Начинается возня на пол- дня. Может сдвинулся задающий диск? Еду в магаз,сравниваю- все метки на месте. В общем,в результате долгих скоков находим причину- распредвал перевернут на 1.
Часть 2. Клапан + поршень = ремонт Нива шевроле NIVA Chevrolet 4+4Ну правильно,на заводе пох на метки, а то что потом кто- то будет *******ся,разбираясь с этой залепухой- это не их проблемы.
Проверяем совпадение установочных меток на шкиве распредвала и задней. Все больше и больше наш сайт ‘скатывается’ в сторону диагностики. Что и неудивительно – чиптюнинг неисправного автомобиля недопустим. На двигателях Нивы 21214 (и классики 2104-2107) метка, которая находится на задающем диске, должна быть. Приехала нива,просьба проверить метки грм.Подключили осцил-да все нормально. У меня сбились фазы газораспределения. Скажите с чем надо синхронизировать метку на шкиву коленвала? Дорогие друзья, сегодня мы вам расскажем азы выставления меток ГРМ. Первое – метки на шкивах распредвалов, как на впускном так и на выпускном.
Как поставить по меткам цепь ГРМ ВАЗ. Сделай Сам!Как выставить зажигание на ниве 21214 инжектор
Самостоятельно выставляем метки ГРМ на Ниве Шевроле
Газораспределительная система любого двигателя должна работать правильно. Если в её работе возникают неполадки, это ведёт к преждевременному износу мотора и многочисленным поломкам. Для точной регулировки ГРМ используются специальные метки, в соответствии с которыми выставляются валы в двигателе. О правильном выставлении меток на автомобиле Шевроле Нива мы и расскажем в этой статье.
Для чего выставляются метки цепи ГРМ
В двигателе любого легкового автомобиля есть 2 вала: распределительный и коленчатый. В большинстве машин они соединены ременной передачей. На автомобиле Шевроле Нива это передача цепная, причём цепь там используется однорядная. Преимущества такой системы налицо: цепь, в отличие от ремня, никогда не проскальзывает на шкивах и служит гораздо дольше. Вместе с тем цепь со временем может растянуться, а зубцы на звёздочках валов могут износиться или даже сломаться. Это приведёт к рассинхронизации работы распредвала и коленвала. Их работа не будет слаженной, так что двигатель может выйти из строя. Поэтому при регулировке или замене цепи ГРМ очень важно выставлять валы двигателя в соответствии с метками на шкивах и корпусе ГРМ. Сделать это непросто, так как, во-первых, метки располагаются в труднодоступных местах, а во-вторых, выставлять их нужно очень точно, так как цепь, в отличие от традиционного ремня, невозможно будет слегка натянуть в случае необходимости.
Как выставить на Шевроле Нива инжектор (с фото)
Её крепления откручиваются рожковым ключом, затем она аккуратно снимается. Появляется доступ к цепи ГРМ и верхней звёздочке распредвала. Шкив вала вращается специальным ключом до тех пор, пока метка на звёздочке распредвала не совместится с выступом на корпусе ГРМ. Метка на корпусе ГРМ совмещена с меткой на звёздочке распредвала
Метка на звёздочке коленвала точно совмещена с сердечником ДПКВ
Последствия неправильной установки и регулировки
Как видно из этой статьи, правильно выставленные метки ГРМ — залог долгой и бесперебойной работы двигателя. Ничего сложного в этом нет, сделать это сможет даже начинающий автолюбитель. Важно не торопиться, соблюдать указанную выше последовательность действий, а ещё нужно постараться не уронить стопорные шайбы звёздочек в поддон двигателя. Потому что достать их оттуда будет очень непросто.
как выставить зажигание на ниве 21214 инжектор:В статье приводится пошаговая инструкция для выставления меток ГРМ на автомобиле Шевроле Нива.
ВАЗ-2131. Система управления двигателем (впрыск)
Принцип действия модуля зажигания на Ниве Шевроле
Модули зажигания – конструкции, снабженные как вторичной, так и первичной обмоткой. Дополнительно имеется коммутатор, внутри которого ток переключается с одной катушки на другую. Работа реализуется из ЭБУ или блока управления автомобилем. Анализ и сбор информации тоже выполняется с помощью указанных блоков. Такая проверка дает точный результат.
В модуле зажигания есть четыре гнезда, чтобы подключить высоковольтные провода. Затем они идут дальше к свечам зажигания.
Разновидности
За все время выпуска этих автомобилей производители комплектовали их двумя основными группами устройств:
Указные модули не относят к взаимозаменяемым деталям. Конструкция их различна, поэтому нельзя вместо одной разновидности поставить другую. По внешнему виду легко определить, какая деталь используется в том или ином случае. Старый модуль зажигания Нива Шевроле отличается увеличенными габаритами и массой.
Конструкция модуля
Преобразование низковольтных сигналов в высокое напряжение – главное назначение любого модуля. В основе лежит процесс искрообразования внутри цилиндров. По конструкции модуль похож на импульсный трансформатор. Сигнал с электронного блока управления подается на вход устройства. В этом случае с выхода снимают напряжение до 20-30 кВт. Это значит, что каждый провод работает стабильно.
Модуль зажигания нового образца
Модуль зажигания нового образца, как я уже говорил выше фирма Бош, правда в отличие расходомера который производится в германии, данное изделие делается в Бразилии. Но Бош, он и в Африке Бош ))) Что заметил нивоводский народ после установки данных модулей зажигания?
Читать дальше: Лексус чья марка машины
Отнес я модуль зажигания к разделу «детского тюнинга», хотя по большому счету, это просто обычная качественная запчасть с теми характеристиками, которые были заложены в «эталонный» двигатель.
Частый вопрос: модули зажигания достаточно похожи, как определить что стоит на машине?
Ответ: Посмотрите на входной разъем модуля. Если к нему подходит 4 проводочка — перед вами старый вариант. Если 3 проводочка — новый.
По причине неисправности модуля зажигания в работе инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 могут возникнуть следующие неисправности: двигатель «троит», «двоит» (работает или пытается завестись на двух цилиндрах), неустойчивый холостой ход, «провалы», «рывки», «дерганье» и пр.
— Мультиметр, автотестер или иной прибор с режимами омметра и вольтметра
— Торцовые ключи или головки на «13» и «17»
Подготовительные работы
— Снимаем модуль зажигания с двигателя
Отсоединяем наконечники высоковольтных проводов. Ключом на «13» отворачиваем два верхних болта крепления, ключом на «17» ослабляем затяжку нижнего болта. Снимаем модуль вместе с его кронштейном.
— Очищаем от загрязнения
Протираем сухой ветошью.
Порядок проверки модуля (катушки) зажигания системы зажигания автомобилей ВАЗ 2108, 2109, 21099 с инжекторным двигателем
В гаражных условиях можно проверить вторичные обмотки модуля зажигания на «обрыв» и первичные на короткое замыкание, а так же подачу напряжения на модуль от ЭБУ. Этого вполне достаточно для диагностики неисправности.
— Проверка на короткое замыкание
Плюсовой щуп мультиметра в режиме омметра на вывод «D» соединительной колодки модуля зажигания, минусовой на кронштейн («масса»). Если короткого замыкания нет, показания прибора стремятся к бесконечности.
— Проверка на «обрыв»
Мультиметром в режиме омметра поочередно замеряем сопротивление между выводами «1» и «4», «2» и «3» модуля зажигания.
Сопротивление при каждом измерении должно быть в пределах 4 кОм. Если оно различно или не соответствует требуемому показателю модуль следует заменить.
— Проверка подачи напряжения на модуль зажигания
Если предыдущие проверки не выявили неисправности необходимо проверить подачу напряжения на модуль зажигания. Включаем зажигание. Мультиметром в режиме вольтметра замеряем напряжение между выводами «С» и «D» колодки жгута проводов идущих к модулю (выводы промаркированы на самой колодке). Напряжение должно находиться в пределах напряжения бортовой сети автомобиля (12В). Если оно меньше или отсутствует, то возможно разряжена аккумуляторная батарея, неисправны провода от ЭБУ к модулю зажигания или неисправен блок управления (ЭБУ).
Примечания и дополнения
— Перечисленные выше проблемы в работе двигателя автомобиля могут иметь в своей основе не только неисправность модуля зажигания, но и неисправность свечей зажигания, высоковольтных проводов, а так же системы питания и управления (ЭСУД).
Еще статьи по системе зажигания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099
Сравнительный тест-ремонт
Модуль зажигания (МЗ) – это электротехнический прибор, главной задачей которого является генерирование тока высокого напряжения, и последующая передача его на свечи. Для связи МЗ и свечей используются высоковольтные провода. МЗ позволил отказаться от традиционного распределителя и катушки зажигания. Система зажигания не требует обслуживания из-за отсутствия регулировок и подвижных деталей.
Читать дальше: Как снять магнитолу шкода рапид
Принцип работы модуля зажигания ваз 21214
Контроль МЗ выполняет Электронный Блок Управления, который подает на обмотки катушки ток. После чего генерируется высокое напряжение (по закону индукции) и в необходимый момент подается на свечу зажигания. МЗ – это две катушки зажигания, два коммутатора, четыре выхода на высоковольтные провода и пластиковый корпус. В системе зажигания применен метод «Холодной искры» — каждая катушка связана с двумя цилиндрами: первая – первый и четвертый цилиндр, вторая катушка – второй и третий цилиндр.
Признаки неисправности
Четыре признака неправильной работы МЗ: Потеря мощности; Провалы при ускорении; Не работают 1-4 или 2-3 цилиндры; Нестабильный холостой ход.
Как найти модуль зажигания?
Чтобы найти МЗ необходимо найти высоковольтные провода, т.к. один конец ВВ провода идет к Свечам, а другой к модулю зажигания.
Подключение ВВ проводов к модулю зажигания
В процессе подключения высоковольтных проводов к МЗ ваз 21214 нужно соблюдать определенный порядок. Если модуль держать строго перед собой, то подключение будет осуществляться следующим образом: первый цилиндр подключается к левому нижнему выводу, второй подключается к левому верхнему выводу, третий к правому верхнему выводу, а четвертый к правому нижнему выводу.
Стоимость модуля зажигания для ваз 21214
Примерная стоимость составляет от 650 до 1100 рублей.
Модуль зажигания (МЗ) – это электротехнический прибор, главной задачей которого является генерирование тока высокого напряжения, и последующая передача его на свечи. Для связи МЗ и свечей используются высоковольтные провода. МЗ позволил отказаться от традиционного распределителя и катушки зажигания. Система зажигания не требует обслуживания из-за отсутствия регулировок и подвижных деталей.
Принцип работы модуля зажигания ваз 21214
Контроль МЗ выполняет Электронный Блок Управления, который подает на обмотки катушки ток. После чего генерируется высокое напряжение (по закону индукции) и в необходимый момент подается на свечу зажигания. МЗ – это две катушки зажигания, два коммутатора, четыре выхода на высоковольтные провода и пластиковый корпус. В системе зажигания применен метод «Холодной искры» — каждая катушка связана с двумя цилиндрами: первая – первый и четвертый цилиндр, вторая катушка – второй и третий цилиндр.
Признаки неисправности
Четыре признака неправильной работы МЗ: Потеря мощности; Провалы при ускорении; Не работают 1-4 или 2-3 цилиндры; Нестабильный холостой ход.
Как найти модуль зажигания?
Чтобы найти МЗ необходимо найти высоковольтные провода, т.к. один конец ВВ провода идет к Свечам, а другой к модулю зажигания.
Подключение ВВ проводов к модулю зажигания
В процессе подключения высоковольтных проводов к МЗ ваз 21214 нужно соблюдать определенный порядок. Если модуль держать строго перед собой, то подключение будет осуществляться следующим образом: первый цилиндр подключается к левому нижнему выводу, второй подключается к левому верхнему выводу, третий к правому верхнему выводу, а четвертый к правому нижнему выводу.
Стоимость модуля зажигания для ваз 21214
Примерная стоимость составляет от 650 до 1100 рублей.
Модуль зажигания существует для инжекторных нив в двух модификациях. Старого образца и нового образца. В старом варианте: разъем на 4 контакта и большая существенная масса, устанавливались на нивах первого образца. Нового образца: разъем имеет 3 контакта и малую массу.
Читать дальше: Замена насоса гур пассат б5
С качеством данной стандартной запчасти столкнулся совершенно случайно. Приезжает клиент на диагностику и говорит что по утрам крутит стартером по 5-10 секунд, пока двигатель не «схватит» первый раз. А форсунки в это время льют, все это вылетает в трубу …..и взрывается в глушителе, разворотив большую банку. Проверив искру как обычно на массу, я увидел ее наличие и успокоился. Чего только я не проверил: производительность форсов, сделал замену свечей и проводов, поменяли заправку. А утром после зимней ночи все так же стартером масло гоняем. Во всем оказался виноват модуль зажигания. Искру на воздухе он на свечи давал, но ее энергия была настолько мала, что под давлением в цилиндре, смесь она поджечь не могла. На форумах как обычно углубились в рассуждение какие модули покупать: московские, старооскольские или еще какие то. Я сразу заказал Бошевский модуль. Не буду долго тянуть с рассказом….на следующее утро после установки, двигатель завелся с пол-оборота.
Покаюсь в том, что к своему стыду я не знаю в чем измеряется мощность искры и если для этого какие нибудь приборы. Для измерения мощности модуля зажигания (и совсем не для нивы) я купил в финском магазине Билтема безумно дорогой «прибор» за 5 евро, который представляет собой прозрачный цилиндр. Это чудо ставится на один из свечных проводов в разрыв цепи и в нем вживую прекрасно можно наблюдать мощность искры. В стандартном варианте разрыв между полюсами составляет 1 см, но даже этого расстояния модулю бывает «не пробить». Впоследствии я сделал себе свою приспособу, где расстояние между полюсами можно менять до 2 см и тем самым смотреть предел и хотя бы относительные характеристики работы.
Распространенные причины неисправностей
Редко можно столкнуться с ситуацией, когда из строя выходят сразу обе катушки. Двигатель получится запустить, даже если модуль только частично неисправен.
Но при появлении следующих признаков определить проблему становится легче:
Однако указанные проблемы часто проявляются при поломках других частей двигателя. Главное – провести правильную диагностику и разобраться в том, как проверять сам модуль зажигания.
Внимание! Эксплуатация автомобиля в случае поломки допустима, но только с целью добраться до места проведения ремонта.
Виды поломок
Модуль зажигания отличается высокой прочностью и надежностью. Но есть проблемы, которые возникают сразу, либо спустя некоторое время по мере активной эксплуатации.
Например, когда система зажигания используется с несоответствующими компонентами. Важно подбирать высоковольтные провода в зависимости от характеристик, которыми обладают конкретные устройства. Сбои в работе появляются, если напряжение будет слишком низким или слишком высоким.
Признаки неисправности
Как уже упоминалось, симптомы неисправности модуля зажигания характерны так же для многих других узлов автомобиля. Почти нет таких признаков, которые напрямую указывают на МЗ. Это существенно осложняет ремонт. Однако при наличии опыта, выводы о неисправности модуля зажигания Нивы Шевроле можно сделать последующим симптомам.
А еще интересно: Нива шевроле датчик детонации — Автожурнал MyDucato
Следует отметить, что полный отказ МЗ, при котором двигатель совсем не запускается, случается очень редко. В основном этот признак неисправности модуля зажигания «Нивы-Шевроле» свидетельствует о повреждении низковольтной части проводки.
Часто причиной возникновения проблем с модулем зажигания Нива Шевроле становятся разрывы во второй обмотке, потому что именно она формирует импульс высокого напряжения. В основном это происходит по вине автовладельцев:
Так же причина перегорания может быть отслоение пайки из-за усиленной вибрации при частом использовании двигателя на высоких оборотах или при частых температурных воздействиях – перегреве двигателя.
Так же, при нарушении целостности обмотки высоковольтных проводов происходит гашения за счет вторичной обмотки. Заряд находит себе ближайшую точку выхода и поступает в место, где наиболее тонкие провода, приводя к их разрушению.
Проблемы с модулем зажигания можно определить заранее, поскольку две катушки не выходят их строя одновременно, поэтому у автовладельцев двигатель будет по-прежнему заводиться, но уже с некоторыми трудностями:
Но данные проблемы могут быть связаны не только с модулем зажигания, поэтому прежде чем производить замену рекомендуется проверить его состояние
Как проверить модуль зажигания на Ниве Шевроле – порядок проверки
Проверить состояние узла поможет мультиметр. Не обязательно использовать дорогие приборы, обладающие высокой точностью. Главное – наличие цифровой индикации, тогда любые измерения упрощаются.
Сначала необходимо убедиться в том, что проводка устройства сохранила целостность. Для этого действия выполняют, соблюдая следующий порядок:
Сопротивление вторичной обмотки проверяют на следующем этапе. Здесь надо перевести переключатель в положение 20 К. Щупы подсоединяют к проводам с соответствующим напряжением. 5,4 Ом – стандартное показание для приборов в этой ситуации. Иначе подключение невозможно грамотно организовать.
Перенос модуля зажигания
Чтобы модуль зажигания работал лучше, его переносят в подкапотное пространство выше, чем он расположен изначально.
Перед переносом и монтажом дополнительных деталей важно убедиться в том, что рядом отсутствуют посторонние предметы. Провода отсоединяются от системы только при выключенном зажигании. Главное – не дотрагиваться до них руками без какой-либо дополнительной защиты. То же самое касается полного отсоединения аккумуляторных батарей, когда возникает необходимость. Перенос относят к простым операциям.
