Базы данных Тесты с ответами ИММиФ Тема 5-8

Для быстрого поиска по странице нажмите Ctrl+F и в появившемся окошке напечатайте слово запроса (или первые буквы)

ТЕМА 5

В каком порядке должны выполняться уровни проектирования БД?

физический, логический, концептуальный

концептуальный, физический, логический

+концептуальный, логический, физический

внешний, физический, концептуальный

Моделью, какого уровня проектирования баз данных является инфологическая модель?

Модель проектирования БД, которая представляет собой отображение логических связей между элементами данных безотносительно к их содержанию и среде хранения, называется:

Модель проектирования БД, которая представляет собой описание предметной области, выполненное без ориентации на используемые в дальнейшем программные и технические средства, называется:

Процесс создания приложения баз данных начинается:

с разработки структуры данных

+с разработки информационно-логической модели предметной области

с разработки структуры реляционных таблиц

ТЕМА 6

Какая стадия является наиболее значительной в жизненном цикле приложения?

Область применения БД определяется на этапе:

сбора и анализа требований пользователей

планирования разработки БД

+определения требований к системе

Общая стоимость проекта определяется на этапе:

+планирования разработки БД

сбора и анализа требований пользователей

определения требований к системе

Пользовательский интерфейс разрабатывается на этапе:

Спецификации требований пользователей составляются на этапе:

планирования разработки БД

определения требований к системе

+сбора и анализа требований пользователей

ТЕМА 7

ER-диаграмма – это:

результат логического уровня проектирования

обязательный этап проектирования БД

средство установления связей между таблицами

+графическая модель предметной области

Выбрать правильное высказывание из приведенных ниже:

+тип сущности ГОРОД включает экземпляр сущности МОСКВА

сущности ГОРОД и МОСКВА являются типами сущности

сущности ГОРОД и МОСКВА являются экземплярами сущности

тип сущности МОСКВА включает экземпляр сущности ГОРОД

Определите тип связи между объектами «Преподаватель» и «Дисциплина», если один преподаватель может вести занятия по нескольким дисциплинам.

«многие – ко – многим»

Какой элемент не используется в модели «сущность – связь»?

Какие виды связей из перечисленных непосредственно поддерживаются в реляционной модели данных?

+«один-к-одному», «один-ко-многим», «многие-к-одному»

«один-к-одному», «один-ко-многим», «многие-к-одному», «многие-ко-многим»

Определите тип связи между объектами «Преподаватель» и «Дисциплина», если один преподаватель может вести занятия по нескольким дисциплинам, и занятия по одной дисциплине могут вести несколько преподавателей.

+«многие – ко – многим»

Какие виды связей из перечисленных имеют место в реляционной модели данных?

+«один-к-одному», «один-ко-многим», «многие-к-одному», «многие-ко-многим»

«один-к-одному», «один-ко-многим», «многие-к-одному»

Определите тип отношения между таблицами «Город» и «Район», если каждому городу соответствует несколько районов.

«многие – ко – многим»

Определите тип отношения между таблицами «Преподаватели» и «Студенты», если один преподаватель обучает разных студентов.

«многие – ко – многим»

Определите тип отношения между таблицами «Преподаватели» и «Студенты», если один преподаватель обучает разных студентов.

«многие – ко – многим»

Определите тип отношения между таблицами «Поставщики» и «Товары», если каждый поставщик поставляет несколько товаров.

«многие – ко – многим»

Определите тип отношения между таблицами «Преподаватели» и «Студенты», если одного студента обучают разные преподаватели.

«многие – ко – многим»

ТЕМА 8

Если проектирование начинается с анализа задач и функций, обеспечивающих реализацию информационных потребностей пользователей, то имеем дело с:

объектным подходом проектирования предметной области

+функциональным подходом проектирования предметной области

предметным подходом проектирования предметной области

Все возможные атрибуты сущности, уникальным образом ее идентифицирующие, называются:

Какая целостность данных обеспечивает корректное и полноценное перемещение среди сущностей, связанных между собой?

целостность по сущностям

целостность первичных ключей

Какая целостность данных обеспечивается использованием первичного ключа?

+целостность по сущностям

Какая целостность данных реализуется внешним ключом?

целостность по сущностям

Какой тип данных присваивается искусственному первичному ключу?

Набор правил, используемых для поддержания отношений между записями в связанных таблицах, называется:

+условиями целостности данных

условиями добавления данных

условиями удаления данных

условиями сохранения данных

Источник

СВЯЗИ МЕЖДУ ОБЪЕКТАМИ

В реальном мире между предметами существуют различные отношения. Если предметы моделируются как объекты, то отношения, которые систематически возникают между различными видами объектов, отражаются в информационных моделях как связи. Каждаясвязь задается в модели определенным именем. Связь в графической форме представляется как линия между связанными объектами и обозначается идентификатором связи.

Существует три вида связи: один-к-одному (рис. 1.39), один-ко-многнм (рис. 1.40) и многие-ко-многим (рис. 1.41).

Связь один-к-одному существует, когда один экземпляр одного объекта связан с единственным экземпляром другого. Связь один-к-одному обозначается стрелками ←и→.

Рис. 1.39. Пример связи «одии-к-одному»

Связь один-ко-многим существует, когда один экземпляр первого объекта связан с одним (или более) экземпляром второго объекта, но каждый экземпляр второго объекта связан только с одним экземпляром первого. Множественность связи изображается двойной стрелкой →→.

Рис. 1.40. Пример связи «один-ко-многим»

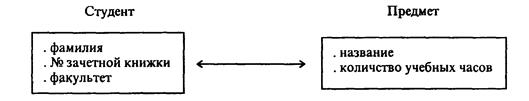

Связь многие-ко-многим существует, когда один экземпляр первого объекта связан с одним или большим количеством экземпляров второго и каждый экземпляр второго связан с одним или многими экземплярами первого. Этот тип связи изображается двусторонней стрелкой ↔

Рис. 1.41. Пример связи «многие-ко-многим»

Помимо множественности, связи могут подразделяться на безусловные и условные. В безусловной связи для участия в ней требуется каждый экземпляр объекта. В условной связи принимают участие не все экземпляры объекта. Связь может быть условной как с одной, так и с обеих сторон.

Все связи в информационной модели требуют описания, которое, как минимум, включает:

• формулировку сущности связи;

• вид связи (ее множественность и условность);

• способ описания связи с помощью вспомогательных атрибутов объектов.

Очень важную роль играет древовидная информационная модель, являющаяся одной из самых распространенных типов классификационных структур. Эта модель строится на основе связи, отражающей отношение части к целому: «А есть часть М» или «М управляет А». Очевидно, древовидная связь является безусловной связью типа один-ко-многим и графически изображена на рис. 1.42, в. На этом же рисунке для сравнения приведены схемы информационных моделей типа «очередь» (а) и «цикл» (б).

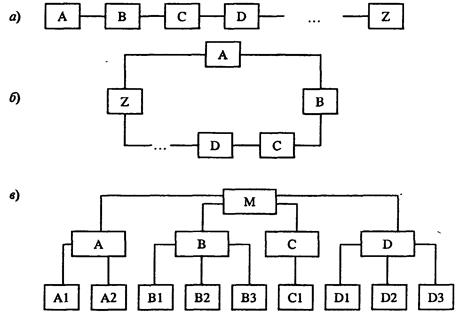

Рис. 1.42. Информационные модели типа «очередь» (а), «цикл» (б), «дерево» (в)

Таким образом, типы данных в программировании, обсуждавшиеся в предыдущем параграфе, тесно связаны с определенными информационными моделями данных.

Еще более общей информационной моделью является, так называемая, графовая структура, рис. 1.43. Графовые структуры являются основой решения огромного количества задач информационного моделирования.

Многие прикладные задачи информационного моделирования были поставлены и изучены достаточно давно, в 50-60-х годах, в связи с активно развивавшимися тогда исследованиями и разработками по научным основам управления в системах различной природы и в связи с попытками смоделировать с помощью компьютеров психическую деятельность человека при решении творческих интеллектуальных задач. Научное знание и модели, которые были получены в ходе решения этих задач, объединены в науке под названием «Кибернетика», в рамках которой существует раздел «Исследования по искусственному интеллекту».

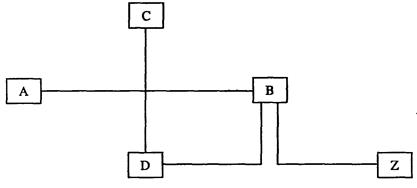

Рис. 1.43. Информационная модель типа «граф»

Контрольные вопросы и задания

1. Что означает понятие «модель» в научном познании?

2. Какие типы моделей существуют?

3. Что такое «информационная модель»?

4. Что такое «объект» с точки зрения информационного моделирования? Какие типы объектов можно различать?

5. Что такое «атрибуты»? Какими они бывают?

6. Что такое «связь»? Какие типы связи различают?

7. Разработайте примеры древовидных структур данных из окружающей реальности.

Источник

Как определить связи между таблицами в базе данных Access

Office 365 ProPlus переименован в Майкрософт 365 корпоративные приложения. Для получения дополнительной информации об этом изменении прочитайте этот блог.

Оригинальный номер КБ: 304466

Аннотация

В этой статье описывается, как определить отношения в базе данных Microsoft Access. Статья включает в себя следующие темы:

Что такое связи между таблицами?

В реляционной базе данных отношения позволяют предотвратить избыточные данные. Например, при разработке базы данных, которая будет отслеживать информацию о книгах, может быть таблица «Названия», в которой хранится информация о каждой книге, например название книги, дата публикации и издатель. Существует также информация, которую вы можете хранить об издателе, например, номер телефона издателя, адрес и почтовый индекс. Если вы храните всю эту информацию в таблице «Названия», номер телефона издателя будет дублироваться для каждого названия, которое печатает издатель.

Лучшим решением является хранение информации издателя только один раз, в отдельной таблице, которую мы будем называть «Издатели». Затем вы поместите указатель в таблице «Названия», которая ссылается на запись в таблице «Издатели».

Чтобы убедиться, что данные остаются синхронизированными, можно обеспечить целостность данных между таблицами. Отношения целостности данных помогают убедиться, что информация в одной таблице соответствует информации в другой. Например, каждое название в таблице «Названия» должно быть связано с конкретным издателем в таблице «Издатели». Название не может быть добавлено в базу данных для издателя, которого не существует в базе данных.

Логические связи в базе данных позволяют эффективно запрашивать данные и создавать отчеты.

Виды связей между таблицами

Связь работает путем сопоставления данных в ключевых столбцах, обычно столбцах (или полях), которые имеют одно и то же имя в обеих таблицах. В большинстве случаев связь соединяет основной ключ или уникальный столбец идентификатора для каждой строки, от одной таблицы к полю в другой таблице. Колонка в другой таблице называется «внешний ключ». Например, если вы хотите отслеживать продажи каждого названия книги, создайте связь между основным ключевым столбцом (назовем его title_ID) в таблице «Названия» и столбцом в таблице «Продажи», который называется title_ID. Столбец title_ID в таблице «Продажи» является внешним ключом.

Существует три вида связей между таблицами. Тип создаваемых связей зависит от того, как определяются связанные столбцы.

Связи «один ко многим»

Связь «один ко многим» являются наиболее распространенным типом связи. В такого рода связях строка в таблице А может иметь много строк в таблице B. Но строка в таблице B может иметь только одну строку в таблице А. Например, таблицы «Издатели» и «Названия» имеют связь «один ко многим». То есть, каждый издатель выпускает много названий. Но каждое название принадлежит только одному издателю.

Связь «один ко многим» создается, если только один из связанных столбцов является основным ключом или имеет уникальное ограничение.

В окне связей в Access, сторона первичного ключа связи «один ко многим» обозначается номером 1. Сторона внешнего ключа связи обозначается символом бесконечности.

Связи «многие ко многим»

В связи «многие ко многим» строка в таблице А может иметь много совпадающих строк в таблице B, и наоборот. Вы создаете такую связь, определяя третью таблицу, которая называется промежуточной таблицей. Первичный ключ промежуточной таблицы состоит из внешних ключей как таблицы А, так и таблицы B. Например, таблица «Авторы» и таблица «Названия» имеют связь «многие ко многим», которая определяется связью «один ко многим» из каждой из этих таблиц к таблице «TitleAuthors». Первичным ключом таблицы «TitleAuthors» является комбинация столбца au_ID (первичный ключ таблицы «Authors») и столбца title_ID (первичный ключ таблицы «Titles»).

Связи «один к одному»

В связи «один к одному» строка в таблице А может иметь не более одной совпадающей строки в таблице B, и наоборот. Связь «один к одному» создается, если оба связанных столбца являются первичными ключами или имеют уникальные ограничения.

Этот тип отношений не распространен, потому что большая часть информации, которая связана таким образом, будет в одной таблице. Вы можете использовать связь «один к одному», чтобы предпринять следующие действия:

В Access сторона первичного ключа связи «один к одному» обозначается символом ключа. Сторона внешнего ключа также обозначается символом ключа.

Как определить связи между таблицами

При создании связи между таблицами связанные поля не должны иметь одни и те же имена. Однако связанные поля должны иметь один и тот же тип данных, если только поле первичного ключа не является полем AutoNumber. Вы можете сопоставить поле AutoNumber с полем Number, только если свойство FieldSize обоих совпадающих полей совпадает. Например, можно сопоставить поле AutoNumber и поле Number, если свойство theFieldSizeproperty обоих полей имеет значение Long Integer. Даже если оба совпадающих поля являются числовыми полями, они должны иметь параметр sameFieldSizeproperty.

Как определить связи «один ко многим» или «один к одному»

Чтобы создать связь «один ко многим» или «один к одному», выполните следующие действия.

Закройте все таблицы. Нельзя создавать или изменять связи между открытыми таблицами.

В Access 2002 и Access 2003 выполните следующие действия.

В Access 2007, Access 2010 или Access 2013 нажмите Связи в группе Показать/Скрыть на вкладке Инструменты базы данных.

Если вы еще не определили какие-либо связи в базе данных, автоматически отобразится диалоговое окно Показать таблицу. Если вы хотите добавить таблицы, которые нужно связать, но диалоговое окно Добавление таблицы не отображается, нажмите Добавить таблицу в меню Связи.

Дважды щелкните имена таблиц, которые необходимо связать, а затем закройте диалоговое окно Добавление таблицы. Чтобы создать связь между одной и той же таблицей, добавьте эту таблицу два раза.

Перетащите поле, которое вы хотите связать, из одной таблицы в связанное поле в другой таблице. Чтобы перетащить несколько полей, нажмите Ctrl, нажмите на каждое поле, а затем перетащите их.

В большинстве случаев вы перетаскиваете поле первичного ключа (это поле отображается жирным текстом) из одной таблицы в аналогичное поле (это поле часто имеет одно и то же имя), которое называется внешним ключом в другой таблице.

Откроется диалоговое окно Изменение связей. Убедитесь, что имена полей, отображаемые в двух столбцах, верны. Вы можете изменить имена, если это необходимо.

При необходимости установите параметры связей. Если вам нужна информация о конкретном элементе в диалоговом окне Изменение связей, нажмите кнопку со знаком вопроса, а затем щелкните элемент. (Эти параметры будут подробно описаны ниже в этой статье.)

Нажмите кнопку Создать, чтобы создать связь.

Повторите шаги с 4 по 7 для каждой пары таблиц, которые вы хотите связать.

При закрытии диалогового окна Изменение связей Access спрашивает, хотите ли вы сохранить макет. Сохраняете ли вы макет или не сохраняете макет, созданные вами связи сохраняются в базе данных.

Можно создавать связи не только в таблицах, но и в запросах. Однако целостность данных связывания не обеспечивается с помощью запросов.

Как определить связь «многие ко многим»

Чтобы создать связь «многие ко многим», выполните следующие действия.

Создайте две таблицы, которые будут иметь связь «многие ко многим».

Создайте третью таблицу. Это стыковочная таблица. В таблице соединения добавьте новые поля, которые имеют те же определения, что и основные ключевые поля из каждой таблицы, созданной в шаге 1. В связующей таблице основные ключевые поля функционируют как внешние ключи. Вы можете добавить другие поля в связующую таблицу, так же, как и в любую другую таблицу.

В связующей таблице установите первичный ключ, чтобы включить основные ключевые поля из двух других таблиц. Например, в связующей таблице «TitleAuthors» первичный ключ будет состоять из полей OrderID и ProductID.

Чтобы создать первичный ключ, выполните следующие действия:

Откройте таблицу в Конструкторе.

Выберите поле или поля, которые вы хотите определить в качестве первичного ключа. Чтобы выбрать одно поле, нажмите на селектор строки для нужного поля. Чтобы выбрать несколько полей, удерживайте клавишу Ctrl, а затем нажмите селектор строки для каждого поля.

В Access 2002 или в Access 2003 нажмите на Первичный ключ на панели инструментов.

В Access 2007 нажмите на Первичный ключ в группе Инструменты на вкладке Дизайн.

Если вы хотите, чтобы порядок полей в первичном ключе с несколькими полями отличался от порядка этих полей в таблице, нажмите Индексы на панели инструментов для отображения диалогового окна Indexes, а затем заново упорядочите имена полей для индекса с именем PrimaryKey.

Определите связь один-ко-многим между каждой основной и связующей таблицами.

Целостность данных

Референтная целостность — это система правил, которую использует Access, чтобы убедиться, что связи между записями в соответствующих таблицах действительны и что пользователь не удалит или не изменит случайно связанные с ними данные. Вы можете задать целостность данных при выполнении следующих условий:

При использовании целостности данных применяются следующие правила:

Каскадные обновления и удаления

Для соединений, в которых применяется целостность данных, можно указать, хотите ли вы, чтобы Access автоматически каскадно обновлял или каскадно удалял связанные с ним записи. Если вы установите эти параметры, удалите и обновите операции, которые обычно предотвращаются правилами целостности данных. При удалении записей или изменении основных ключевых значений в основной таблице Access вносит необходимые изменения в соответствующие таблицы для сохранения целостности данных.

Если установить флажок Каскадное обновление связанных полей при определении связей, то каждый раз при изменении первичного ключа записи в главной таблице Microsoft Access автоматически обновляет первичный ключ до нового значения во всех связанных записях. Например, при изменении идентификатора клиента в таблице «Клиенты», поле CustomerID в таблице «Заказы» автоматически обновляется для каждого из заказов этого клиента, чтобы связи не были нарушены. Access каскадирует обновления без отображения каких-либо сообщений.

Если первичным ключом в главной таблице является поле счетчика, выбор Каскадное обновление связанных полей не приводит ни к какому результату, поскольку невозможно изменить значение в поле счетчика.

Если выбрать Каскадное удаление связанных полей при определении связей, то при удалении записей в главной таблице Access автоматически удаляет связанные записи в соответствующей таблице. Например, при удалении записи клиента из таблицы «Клиенты», все заказы клиента автоматически удаляются из таблицы «Заказы». (Это включает записи в таблице «Детали заказа», которые связаны с записями «Заказы»). При удалении записей из формы или таблицы после установки флажка Каскадное удаление связанных записей Access выводит предупреждение, что связанные записи также могут быть удалены. Однако при удалении записей с помощью запроса удаления Access автоматически удаляет записи в соответствующих таблицах, не отображая предупреждение.

Типы соединения

Существует три основных типа соединения: Вы можете увидеть их на следующем снимке экрана:

Вариант 1 определяет внутреннее соединение. Внутреннее соединение — это соединение, в котором записи из двух таблиц объединяются в результатах запроса только в том случае, если значения в объединенных полях соответствуют определенному состоянию. В запросе соединение по умолчанию — это внутреннее соединение, которое выбирает записи только в том случае, если значения в объединенных полях совпадают.

Вариант 2 определяет левое внешнее соединение. Левое внешнее соединение — это соединение, в котором все записи с левой стороны операции LEFT JOIN в оператора запроса SQL добавляются к результатам запроса, даже если нет соответствующих значений в объединенном поле из таблицы на правой стороне.

Вариант 3 определяет правое внешнее соединение. Правое внешнее соединение — это соединение, в котором все записи с правой стороны операции RIGHT JOIN в операторе запроса SQL добавляются к результатам запроса, даже если нет соответствующих значений в объединенном поле из таблицы на левой стороне.

Источник

Связи между таблицами базы данных

1. Введение

Связи — это довольна важная тема, которую следует понимать при проектировании баз данных. По своему личному опыту скажу, что осознав связи, мне намного легче далось понимание нормализации базы данных.

1.1. Для кого эта статья?

Эта статья будет полезна тем, кто хочет разобраться со связями между таблицами базы данных. В ней я постарался рассказать на понятном языке, что это такое. Для лучшего понимания темы, я чередую теоретический материал с практическими примерами, представленными в виде диаграммы и запроса, создающего нужные нам таблицы. Я использую СУБД Microsoft SQL Server и запросы пишу на T-SQL. Написанный мною код должен работать и на других СУБД, поскольку запросы являются универсальными и не используют специфических конструкций языка T-SQL.

1.2. Как вы можете применить эти знания?

2. Благодарности

Учтены были советы и критика авторов jobgemws, unfilled, firnind, Hamaruba.
Спасибо!

3.1. Как организовываются связи?

Связи создаются с помощью внешних ключей (foreign key).
Внешний ключ — это атрибут или набор атрибутов, которые ссылаются на primary key или unique другой таблицы. Другими словами, это что-то вроде указателя на строку другой таблицы.

3.2. Виды связей

4. Многие ко многим

Представим, что нам нужно написать БД, которая будет хранить работником IT-компании. При этом существует некий стандартный набор должностей. При этом:

4.1. Как построить такие таблицы?

Слева указаны работники (их id), справа — должности (их id). Работники и должности на этой таблице указываются с помощью id’шников.

На эту таблицу можно посмотреть с двух сторон:

4.2. Реализация

С помощью ограничения foreign key мы можем ссылаться на primary key или unique другой таблицы. В этом примере мы

4.3. Вывод

Для реализации связи многие ко многим нам нужен некий посредник между двумя рассматриваемыми таблицами. Он должен хранить два внешних ключа, первый из которых ссылается на первую таблицу, а второй — на вторую.

5. Один ко многим

Эта самая распространенная связь между базами данных. Мы рассматриваем ее после связи многие ко многим для сравнения.

Предположим, нам нужно реализовать некую БД, которая ведет учет данных о пользователях. У пользователя есть: имя, фамилия, возраст, номера телефонов. При этом у каждого пользователя может быть от одного и больше номеров телефонов (многие номера телефонов).

В этом случае мы наблюдаем следующее: пользователь может иметь многие номера телефонов, но нельзя сказать, что номеру телефона принадлежит определенный пользователь.

Другими словами, телефон принадлежит только одному пользователю. А пользователю могут принадлежать 1 и более телефонов (многие).

Как мы видим, это отношение один ко многим.

5.1. Как построить такие таблицы?

Данная таблица представляет три номера телефона. При этом номера телефона с id 1 и 2 принадлежат пользователю с id 5. А вот номер с id 3 принадлежит пользователю с id 17.
Заметка. Если бы у таблицы «Phones» было бы больше атрибутов, то мы смело бы их добавляли в эту таблицу.

5.2. Почему мы не делаем тут таблицу-посредника?

Таблица-посредник нужна только в том случае, если мы имеем связь многие-ко-многим. По той простой причине, что мы можем рассматривать ее с двух сторон. Как, например, таблицу EmployeesPositions ранее:

5.3. Реализация

6. Один к одному

Представим, что на работе вам дали задание написать БД для учета всех работников для HR. Начальник уверял, что компании нужно знать только об имени, возрасте и телефоне работника. Вы разработали такую БД и поместили в нее всю 1000 работников компании. И тут начальник говорит, что им зачем-то нужно знать о том, является ли работник инвалидом или нет. Наиболее простое, что приходит в голову — это добавить новый столбец типа bool в вашу таблицу. Но это слишком долго вписывать 1000 значений и ведь true вы будете вписывать намного реже, чем false (2% будут true, например).

Более простым решением будет создать новую таблицу, назовем ее «DisabledEmployee». Она будет выглядеть так:

Но это еще не связь один к одному. Дело в том, что в такую таблицу работник может быть вписан более одного раза, соответственно, мы получили отношение один ко многим: работник может быть несколько раз инвалидом. Нужно сделать так, чтобы работник мог быть вписан в таблицу только один раз, соответственно, мог быть инвалидом только один раз. Для этого нам нужно указать, что столбец EmployeeId может хранить только уникальные значения. Нам нужно просто наложить на столбец EmloyeeId ограничение unique. Это ограничение сообщает, что атрибут может принимать только уникальные значения.

Выполнив это мы получили связь один к одному.

Заметка. Обратите внимание на то, что мы могли также наложить на атрибут EmloyeeId ограничение primary key. Оно отличается от ограничения unique лишь тем, что не может принимать значения null.

6.1. Вывод

Можно сказать, что отношение один к одному — это разделение одной и той же таблицы на две.

6.2. Реализация

7. Обязательные и необязательные связи

Связи можно поделить на обязательные и необязательные.

7.1. Один ко многим

У одной биологической матери может быть много детей. У ребенка есть только одна биологическая мать.

А) У женщины необязательно есть свои дети. Соответственно, связь необязательна.
Б) У ребенка обязательно есть только одна биологическая мать – в таком случае, связь обязательна.

7.2. Один к одному

У одного человека может быть только один загранпаспорт. У одного загранпаспорта есть только один владелец.

А) Наличие загранпаспорта необязательно – его может и не быть у гражданина. Это необязательная связь.
Б) У загранпаспорта обязательно есть только один владелец. В этом случае, это уже обязательная связь.

7.3. Многие ко многим

Человек может инвестировать в акции разных компаний (многих). Инвесторами какой-то компании являются определенные люди (многие).

А) Человек может вообще не инвестировать свои деньги в акции.
Б) Акции компании мог никто не купить.

8. Как читать диаграммы?

Выше я приводил диаграммы созданных нами таблиц. Но для того, чтобы их понимать, нужно знать, как их «читать». Разберемся в этом на примере диаграммы из пункта 5.3.

Мы видим отношение один ко многим. Одной персоне принадлежит много телефонов.

9. Итоги

10. Задачи

Для лучшего усвоения материала предлагаю вам решить следующие задачи:

Источник
