017 форсунки на ниву
Лада 4×4 3D › Бортжурнал › Форсунки серийно устанавливаемые а/м ВАЗ
Мож кому интересно!
Топливные форсуеки серийно устанавливаемые а/м ВАЗ
В последнее время АвтоВАЗ значительно расширил ассортимент устанавливаемых на сборочном конвейере форсунок. В настоящее время на ВАЗ-ах «замечены» 4 типа форсунок фирмы Siemens Deka: «тонкие» 20734 (оранжевые) / 20735 (голубые) и «толстые» 6393 (бежевые) / 20734 (желтые). Ситуация с одинаковым номером разных конструктивно форсунок непонятна, но это факт.
Так же устанавливаются форсунки BOSCH с каталожными номерами 0 280 158 502 и 0 280 158 022.
Bosch 0 280 158 017
Эти форсунки пока были встречены лишь единожды на а/м «Калина»
«Тонкие» Siemens различаются расположением сопел, в 20734 все 4 сопла находятся в одной плоскости в конусообразном углублении, а в 20735 — разнесены парами в двух разных плоскостях (см. фото). Такие форсунки называются «двухфакельными», каждый факел льет топливо на «свой» впускной клапан, а не на перегородку между ними.
«Толстые» форсунки Siemens Deka встречаются двух типов 6393 (бежевые) и 20734 (желтые). Чем вызвано использование одного кода (20734) для конструктивно разных форсунок неясно. Думать, что не хватило цифр или фантазии не хочется :). Есть предположение, что «тонкие» форсунки по каким-то параметрам не устроили фирму Siemens-Deka и они были заменены на обыкновенные.
Какой-либо четкой взаимосвязи между типом двигателя и установленными форсунками на данный момент не обнаружено. В данное время собирается статистика по установленным форсункам на разных двигателях. На данный момент обобщенная таблица выглядит так:
Что делать, когда старые форсунки вышли из строя, а новые с таким же каталожным номером найти не возможно? Например форсунки BOSCH 0 280 150 996 уже не выпускаются, но их с успехом можно заменить на BOSCH 0 280 158 110 или 0 280 158 502, при чем последние раза в 1,5 дешевле полного аналога 110.
В настоящее время на двигателях ВАЗ устанавливаются форсунки фирмы Siemens и BOSCH (см. таблицу). Какой-либо четкой взаимосвязи между типом двигателя и установленными форсунками пока не обнаружено. Отмечу только, что форсунки Bosch с каталожными номерами 0280158502 0280158022 0280158017 имеют одинаковую статическую производительность 132 мл/мин.
Взаимозаменяемость форсунок двигателей ВАЗ-
Chevrolet Niva Проводник › Бортжурнал › Замена старых форсунок на SIEMENS 20735
Пока усиливается запасная балка, после поломки домика амортизатора на охоте, решил немного заняться двигателем.

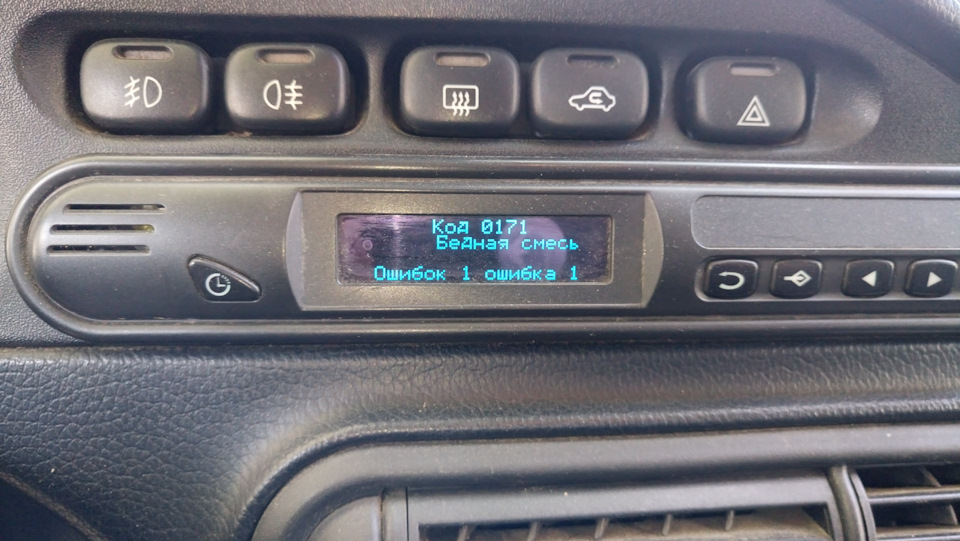

С лета, стала выскакивать ошибка 0171 – бедная смесь и напрягало некоторое плавание оборотов (особенно на бензине), бывало сильное от 720 до 980 на холостых по «бортовому». Пару раз при прогреве, двигатель останавливался, причем только при работе на бензине. Особенно это нервировало на светофорах…
Но, особенность нашей машины в том, что даже при этом авто ездит и сильно не достает. Не много вырос расход газа до 14,7 литров, но я особо не парился. Да и на газу движок работал мягче, чем на бензине.
Сдуру залив полный бак «95-го» решил попробовать вот такую промывку. Полностью выработал бак. Как и следовало — ЧУДА НЕ ПРОИЗОШЛО.
Первый знакомый «ДИАГНОСТ» без всяких приборов – послал в магазин за новым бензонасосом. Я отказался…
«ВТОРОЙ» — подключив свой гаражный смартфон, приговорил на чистку с ультразвуком форсунки. Озвучил стоимость в 2 тысячи, это со снятием/установкой на машину.

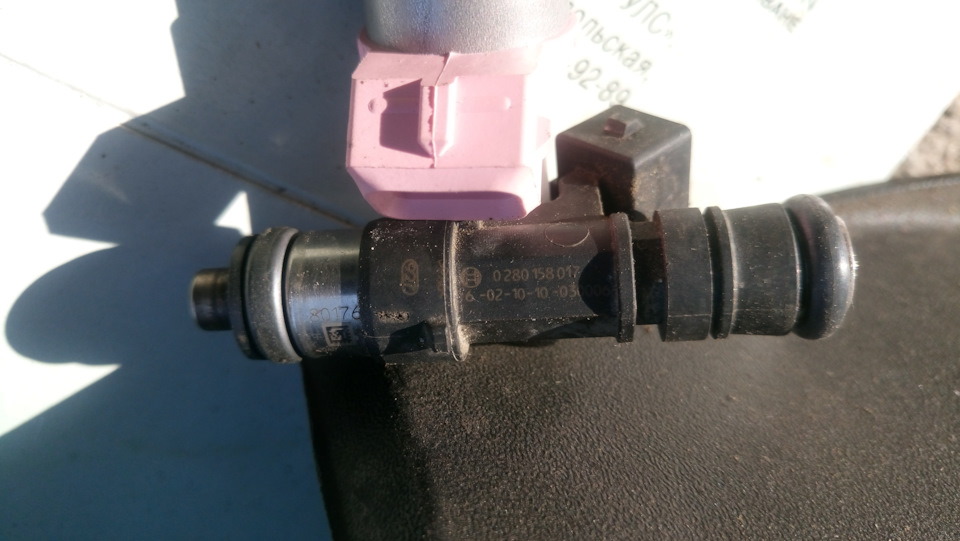

Учитывая цену за BOSH 0 280 158 017 в районе 800-1000 рублей – посчитал, что будет лучше приобрести новый комплект форсунок.
«ДИАГНОСТ № 3» по знакомству уже не в гаражном боксе, а в солидном сервисе 1-го сентября подошел к проверке профессиональнее и попытался проверить «более глубоко».

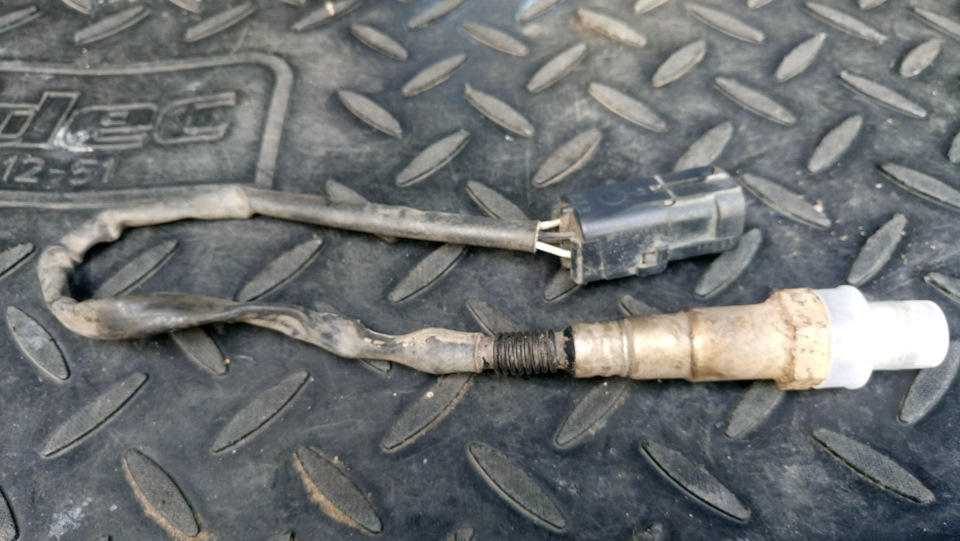

Как итог – замена ДК 1: датчика кислорода BOSH 0 258 006 537 за 2737,10 рублей. С диагностикой и заменой (420 и 300) получилось 3457,10 рублей.

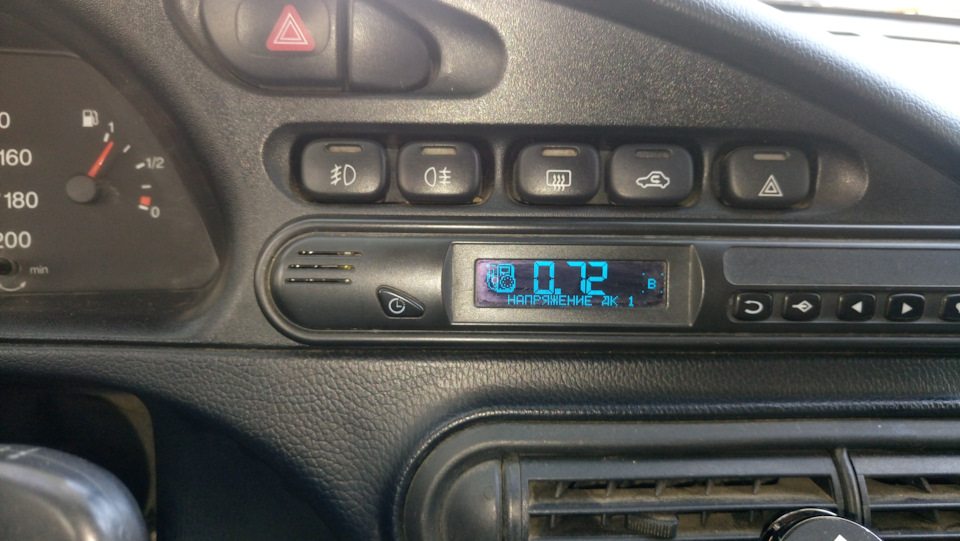

Особенно меня порадовал — показ графиков, со ссылкой на отличную «работу» второго датчика кислорода, который у меня как лет девять «отшит» программно.

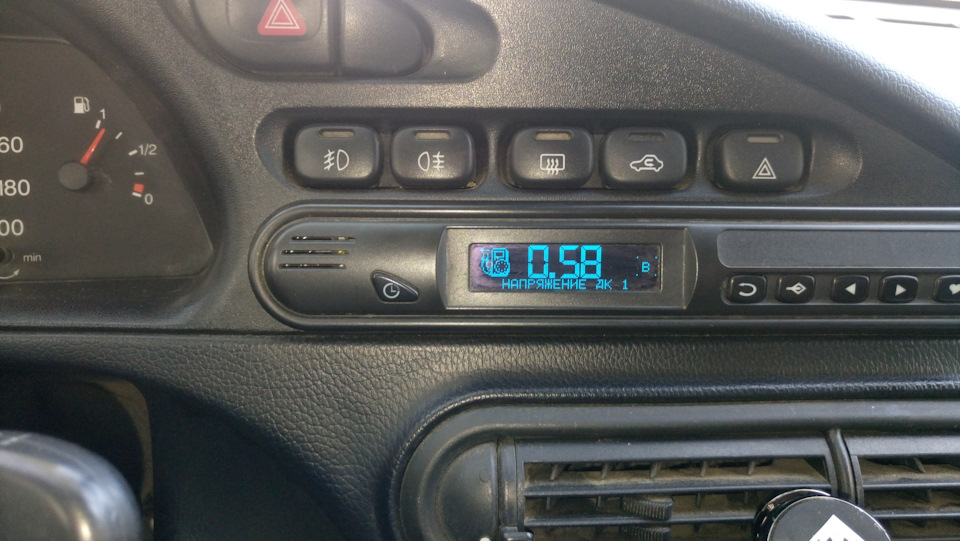

При замене датчика — напряжение пришло в норму, то есть стало меняться в зависимости от условий работы двигателя.
Но, на следующий день 2-го сентября – двигатель при заводке ЗАГЛОХ…
Что ж, решил приобрести и установить новый комплект форсунок, посчитав что при пробеге 150 тысяч это стоит сделать.
Достаточно долго копал и на основе авторитетного мнения Владимира СПб перехожу SIEMENS 20735. Вот ссылка niva-fr.ru/dvigatel-obshhaya-statya/forsunki/
Удалось с большим трудом найти именно «розовые». Цена за 3 штуки SIEMENS DEKA 20735 по 1450 р., и плюсом пришлось поискать и докупить четвертую за 1679 р., всего 6029 рублей. Дороговато.
Замена без суеты заняло часа три.

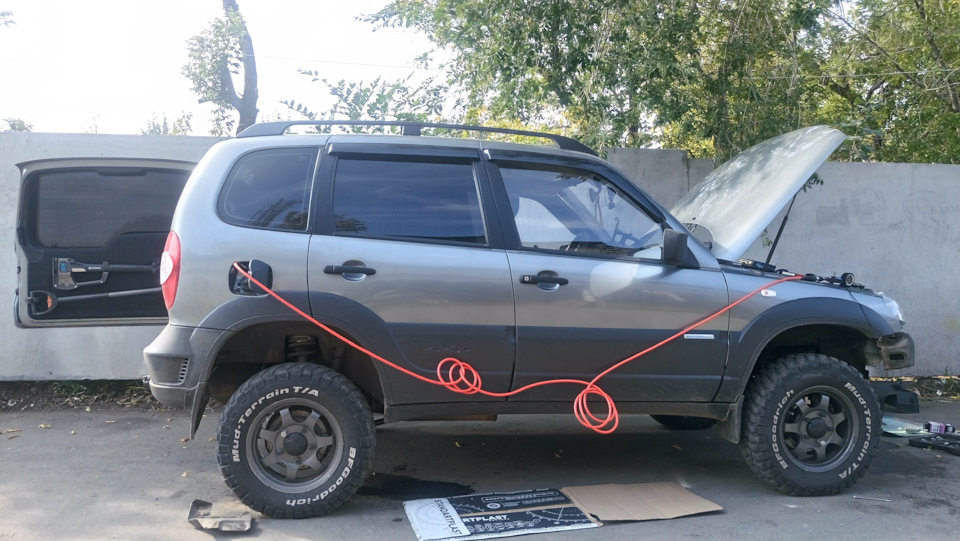

Учитывая «опыт» применения промывки – продул своим бортовым компрессором все бензопроводы.
Очень сильно не понравилось состояние короткого шланга до рампы, весь в трещинах (порепался), хотя ему пару лет от роду. На авторынке родного почему то не нашлось, купил от Гранты Калины (1118) – чуть длиннее сантиметров на пять (не критично).
КОМПЛЕКТ ФОРСУНОК BOSCH 017 ДЛЯ ЛАДА КАЛИНА, ПРИОРА, ШЕВРОЛЕ НИВА
Цена указана за комплект!
Каталожный номер: 0 280 158 017
Производитель: BOSCH
Технические характеристики:
Цена указана за комплект!
Каталожный номер: 0 280 158 017
Производитель: BOSCH
Оплата на карту VISA «Сбербанк»
Самый удобный и выгодный для Вас способ оплаты. Оплату можно произвести через систему «Сбербанк онлайн», через платежный терминал (банкомат Сбербанка), при условии, что у Вас имеется карта этого банка. Если вы не являетесь клиентом этого банка и у вас нет карты, то Вы можете в любом отделении банка через операциониста пополнить баланс, у Вас примут наличную оплату и пополнят баланс.
Комиссия от 0 до 1 %
Оплата на карту «Альфа-Банк»
Оплата на карту «Тинькофф»
Оплата на карту «ВТБ»
Наложенный платеж (оплата при получении)
Ниже описана комиссия почты от суммы «Наложенного платежа» Вашей посылки, т.е. почта помимо стоимости доставки с Вас возьмет еще комиссию за услугу «наложенный платеж».
Комиссия почты за услугу наложенный платеж:
Внимание! Предварительная оплата доставки 100% (через оплату «Сбербанк»). Это входит в наши условия «Наложенного платежа».
Дополнительную информацию уточняйте у менеджера.
Яндекс.Деньги. Этот способ оплаты подразумевает выставление счета в системе Яндекс.Деньги. Вы сможете заплатить из своего кошелька Яндекс.Деньги. ВНИМАНИЕ! Есть ограничения по сумме платежа: анонимный кошелек 15 000 рублей, именной кошелек 60 000 рублей, идентифицированный кошелек 250 000 рублей. После оплаты Вы получите электронный кассовый чек.
Перевод по системе Western Union
QIWI Wallet. Этот способ оплаты подразумевает выставление счета в системе QIWI. Вы сможете заплатить из своего кошелька QIWI. ВНИМАНИЕ! Есть ограничения по сумме платежа: 250 000 руб. После оплаты Вы получите электронный кассовый чек.
Внимание! Независимо от того, какой способ доставки Вы выбрали, проверяйте целостность товара и упаковки при получении груза (посылки).
После сдачи Вашего заказа на терминал транспортной компании/отделение почты России, на указанный в заказе телефон и email если имеется, будет выслан трек-номер для отслеживания посылки.
Доставка Почта России (оплата Сбербанк)
Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти,
Стоимость доставки от 250 руб. в зависимости от веса, дальности и объявленной ценности посылки (заказа).
100% предоплата доставки заранее исключает комиссии взимаемые почтой за наложенный платеж.
Официальный сайт доставки: https://www.pochta.ru/
Доставка Почта России (1 КЛАСС)
Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти
100% Предоплата ЗАКАЗА+ДОСТАВКИ. Стоимость доставки озвучит менеджер при подтверждении заказа.
Официальный сайт доставки: https://www.pochta.ru/
Почта России (оплата при получении)
Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти
Стоимость от 250 руб. в зависимости от веса, дальности и объявленной ценности посылки (заказа).
Официальный сайт доставки: https://www.pochta.ru/
Компания EMS является подразделением Почты России, входящим в мировую систему EMS (Express Mail Service).
Экспресс доставка по всему миру.
Сроки доставки от 3-7 дней.
Стоимость от 550 рублей.
Официальный сайт доставки: https://www.pochta.ru/emspost/
Доставка транспортной компанией
Доставка одной из транспортных компаний, имеющих представительство в Вашем городе. Срок доставки: 2-10 дней в зависимости от удаленности Вашего населенного пункта от г.
Тольятти. Самый удобный и быстрый способ доставки заказов разных габаритов. Стоимость доставки от 250 руб. в зависимости от веса и дальности доставки.
Отправление заказов транспортными компаниями осуществляются по 100% оплате за заказ.
Отправка транспортными компаниями ПЭК, КИТ, Байкал-Сервис осуществляется в среду, четверг и пятницу.
Мы сотрудничаем с:
Доставка осуществляется по всей России и СНГ.
Срок сдачи заказа в Т.К. от 1 до 4 рабочих дней с момента поступления денежных средств. (в субботу и воскресение заказы не формируются).
Сроки формирования заказов, включающих услугу по покраске: 5-10 рабочих дней.
Сроки формирования заказов, позиций «под заказ» от 14 дней, более подробную информацию вы можете уточнить у менеджера.
ВНИМАНИЕ! Все хрупкие товары (фары, пластмассовые изделия, стекло и т.д.), по умолчанию, отправляются в дополнительной платной упаковке от ТК.Если Вы берете на себя ответственность за целостность, то можем отправить без неё. Для этого нужно сделать пометку в комментарии при оформлении заказа. Дополнительную информацию уточняйте у менеджеров.
Подбор форсунок для NIVA CHEVROLET
Добро пожаловать на ChipTuner Forum.
Опции темы
Читал, что рекомендуется для бессливной рампы установку Форсунок DEKA VAZ 20735 двух факельных, вместо штатных, а им по таблице соответствуют BOSCH 0280158022.
1. Кто то возможно ставил форсунки Bosch 0280158 022 вместо штатных DEKA VAZ 20734?
Подходят ли они точно, без переделки крепления рампы?
2. Улучшатся ли тяговые характеристики нивы, после устаноки форсунок Bosch
0280158022 для 16 клапанных двигателей?
dvk288
ервик
«Бессливная рампа (нового образца).
dvk288
Реально может быть лучше на ХХ. Под нагрузкой без разницы ИМХО. Задача форс обеспечить для ДВС оптимальную смесь во всём диапазоне. На этом моторе и машине много нюансов от прокладки между рулём до давления в шинах. ИМХО
Как говорится там 0.001 % улучшений, тут 0.02% и т.д. а в сумме.
pandel007
kalinino
dvk288
Вот фазированный впрыск. Черный прямоугольник-открытие форсунки, желтый-впуск, молния-искра.
plast
vitas-stv
RedLine123
Возможно улучшение тяги двигателя из-за фвухфакельного впрыска.
Добавлено через 53 секунды
или разницы не будет на 8 клапанном двигателе?
dvk288
ервик
форсунки которые сейчас стоят переливают, без подгазовки на горячюю плохо заводится, два раза мыл их не снимая на установке Winns и один раз чистил снятые ультразвуком, после всех прочисток работа улучшалась, но всё равно работа двигателя не очень ровная на холостых, постреливает в глушитель, динамика иногда с провалами и потом с подхватыванием.
Вот и решил после диагностики поменять форсы, до этого поменял бензонасос (не выдавал нужного давления, мерили манометром) и топливный фильтр.
при выборе форсунок наткнулся на вот эту статью про тюнинг Шнивы:
«Бессливная рампа (нового образца).
Вот и захотелось мне узнать мнение профессионалов.
Связывался по эл.почте с авторами этой статьи, они ответили, что сами применяют только двухфакельные форсы Siemens Deka vaz 20735 «тонкие» (голубые).
В магазине форсы, что одни, что другие стоят одинаково, вот я и не знаю, может поставить двух факельные?
Хотя теоретически, если разницы между ними нет, кроме факела распыла, то возможно на заводе и устанавливали бы на все двигатели только двухфакельные форсы.
К чему приводит неисправность форсунок Шевроле Нивы, советы по выбору, промывке и замене
Нива Шевроле, как большинство современных автомобилей, оборудована инжекторным двигателем с системой впрыска топлива.
Электромагнитные форсунки — ключевые элементы этой системы. Они распыляют нужное количество бензина, формируя воздушно-топливную смесь, которая поступает в камеры сгорания. Клапаны, встроенные в форсунки, открываются по команде ЭБУ двигателя.
Это позволяет дозировать подачу топлива в цилиндры.При возникновении неисправностей ухудшаются параметры работы двигателя. В случае серьезных проблем мотор начинает троить или вовсе перестает заводиться.
Признаки неисправности
Загрязнение канала или нарушение работы электромагнитного клапана проявляется следующим образом:
Важно: перечисленные признаки возникают и по другим причинам. Поэтому прежде чем начать чистку или замену форсунок, их следует проверить.
Проверка
Работу электромагнитного клапана можно проверить без снятия деталей с машины. Для этого понадобится мультиметр.
Проверка выполняется следующим образом:
Обмотка электромагнитного клапана имеет сопротивление 11-15 Ом. Если показания прибора отличаются от номинальных, детали надо заменить.
Важно: данный способ не позволяет выявить загрязнение жиклеров или неполное закрытие. Поэтому для комплексной проверки придется снимать с двигателя.
Для диагностики работы деталей впрыска требуется специальное оборудование. Поэтому полную проверку получится выполнить только на СТО. Для диагностики в домашних условиях необходимо выполнить следующие действия:
Открытие затвора и форму факела можно проверить, подавая на выводы 12 вольт от аккумулятора. Горючее должно распыляться в виде факела конической формы. Перед этим нужно убедиться, что бензонасос включен и создает достаточное давление.
Какие лучше выбрать?
На двигатель Нивы устанавливаются детали фирмы Bosch с каталожным номером 21114-1132010-82. Их стоимость составляет 1100-1300 рублей за штуку. Также можно приобрести рампу в сборе. Она стоит свыше 5000 рублей.
Ремонт впрыска Нивы Шевроле
Форсунки можно промыть на стенде или с помощью топливной присадки. Однако в домашних условиях эта операция выполняется при помощи шприца. Для этого придется предварительно снять детали.
Для демонтажа понадобятся такие инструменты:
Снятие форсунок выполняется так:
Внимание: при полном демонтаже рампы с двигателя нужно ослабить хомут и отстыковать трубку топливопровода.
Сборка узла производится в обратном порядке. При установке новых деталей следует заменить уплотнительные кольца. После завершения работы необходимо вылить охлаждающую жидкость из емкости в расширительный бачок.
Промывка
Для работы понадобится медицинский шприц и жидкость для очистки инжектора.
Также потребуется пара проводов, чтобы подать на контакты электромагнитного клапана 12 вольт.
Снятую форсунку нужно насадить на пятикубовый шприц, заполненный промывочной жидкостью.
Остается нажимать на шприц, одновременно подавая напряжения на электромагнитный клапан.
Чтобы обмотка не сгорела, следует периодически размыкать контакты.
Важно: после промывки, когда жидкость в шприце закончится, вытяните поршень. Это поможет удалить нерастворимые отложения с помощью воздушного потока.
При возможности, для открытия электромагнитного вместо 12 вольт от аккумулятора стоит подать 5 вольт от источника постоянного напряжения. В этом случае можно не размыкать контакты и сосредоточиться на промывке.
