Антенна на ниву 21214 штатная
Лада 4×4 3D URBAN › Бортжурнал › радиостанция и антенна — монтаж
На машину была установлена двухдиапазонная радиостанция Baojie BJ-218 и антенна Diamond MC202 на магнитном основании Anli MC-1UHF.
Есть пару моментов которые я хотел бы озвучить, возможно это кому-то пригодится.
.
Радиостанцию желательно доработать как описано в моих статьях:
mods.radioscanner.ru/various/mod585/
mods.radioscanner.ru/various/mod601/
Инструкция к радиостанции:
www.radioscanner.ru/files/misc/file19725/
.

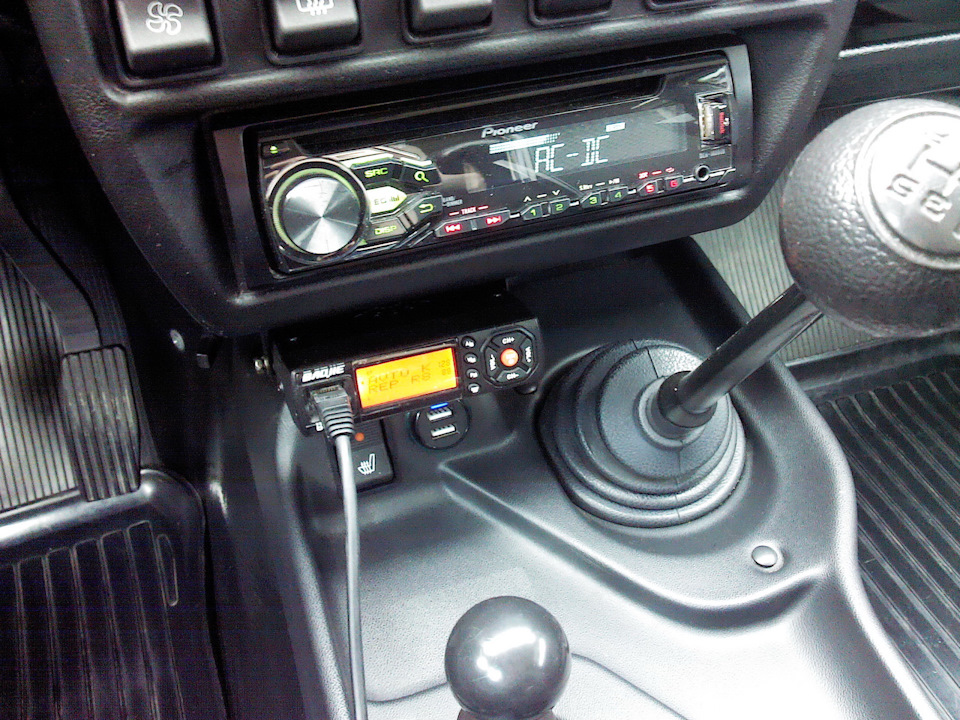

Радиостанция без проблем примостилась на бороде под магнитолой.
Проблемы возникли при размещении тангенты.
Сначала я её закрепил возле полки под бардачком — это было ошибкой.
В тёмное время суток, ярко подсвеченные кнопки тангенты отражалась в боковом стекле строго по центру правого зеркала, что затрудняло обзор.
Тангента была переставлена к ручнику, что оказалось даже удобнее — тянущийся витой шнур особо не мешает.
На фото ниже показана «НЕправильная» установка тангенты и «правильная».
Антенна.
Я не сторонник соплей из проводов, потому без жалости но с уважением к машине, просверлил в крыше отверстие под антенный разъём.
.
Внимание!
Откуда то от переда до центра вдоль крыши, идёт пластина усиления которая заканчивается строго по центру.
Я когда сверлил, не проверил снизу и попал точно в край этой пластины.
Половина отверстия получилась на пластине (два слоя металла) половина просто в крыше (один слой).
Разъём становился наперекосяк, пришлось с весёлыми матами выгрызать изнутри лишний металл.
Вобщем, перед сверлением проверяйте куда выходите.
Про герметик не забываем.
.
Небольшое теоретическое отступление по антенностроительству, для тех кто не знает.
Утрированно, без всяких хитрых формул.
Идеальная работа антенны обеспечивается тогда, когда она стоит на плоском металлическом основании, и в радиусе длинны штыря нет никаких других проводящих элементов.
Особо пагубны узкие и длинные предметы параллельные штырю.
Вобщем, установка сбоку, сзади, на бампере или колесе чревата отвратительной работой антенны, а то и выгоранием радиостанции.
Я уже не говорю об излучении, которое не может уйти в пространство как ему положено при хорошей антенне и которое в случае неправильной установки лупит туда куда вздумается, например в голову водителю или пассажирам.
.

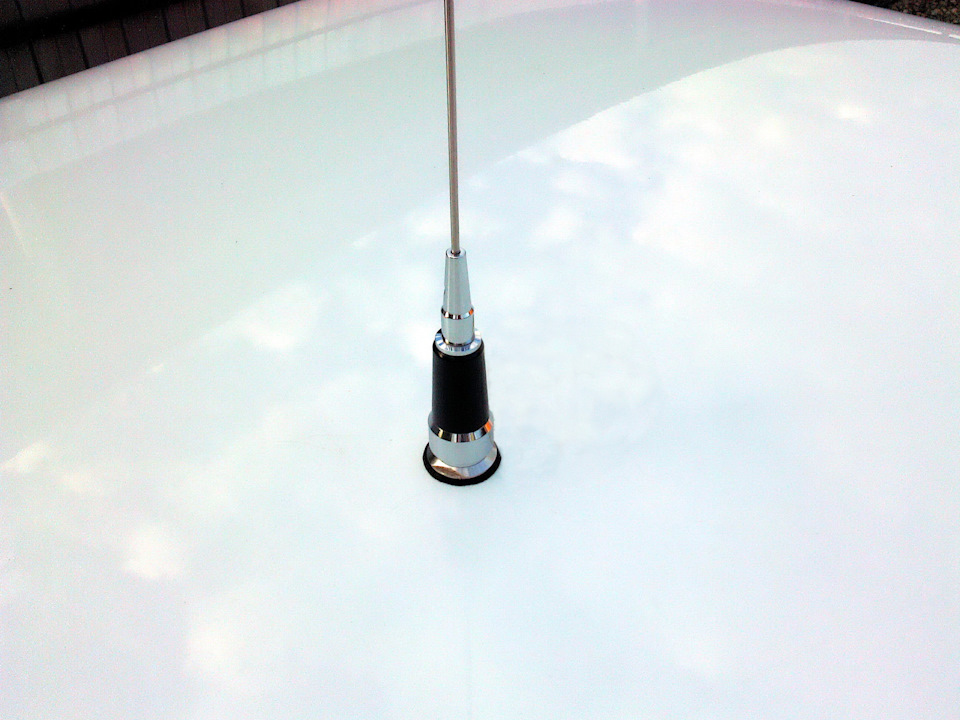

Вот так получилось.
Сделано то оно правильно, да вот сразу же после установки начали меня одолевать навязчивые сомнения — что будет при езде по веткам?
Основание антенны не подпружиненно, крыша тонкая, вырвет нахрен…

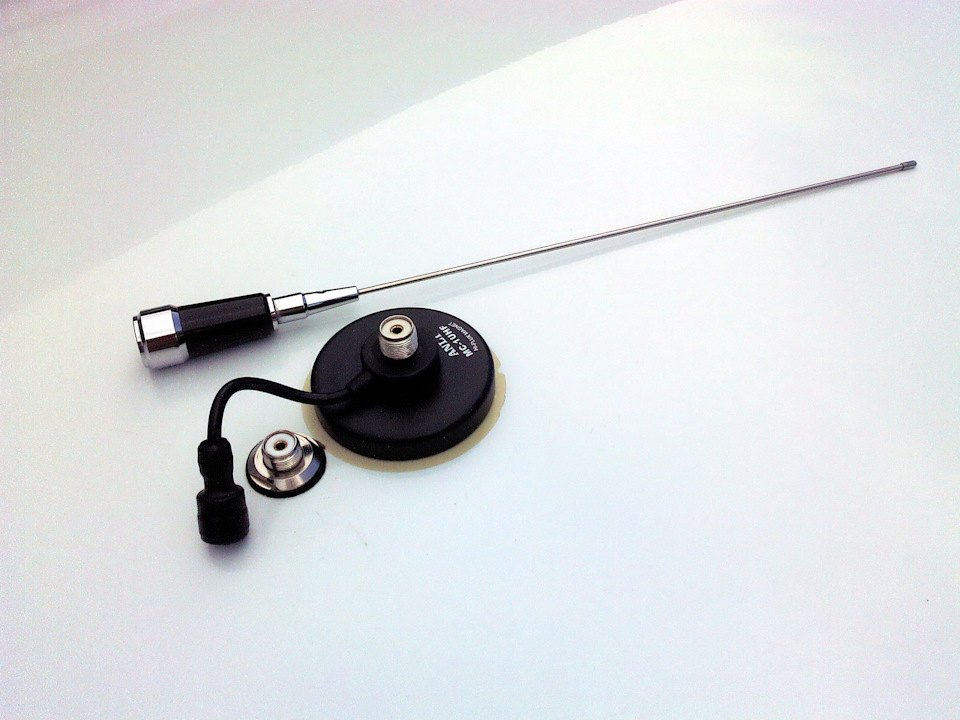

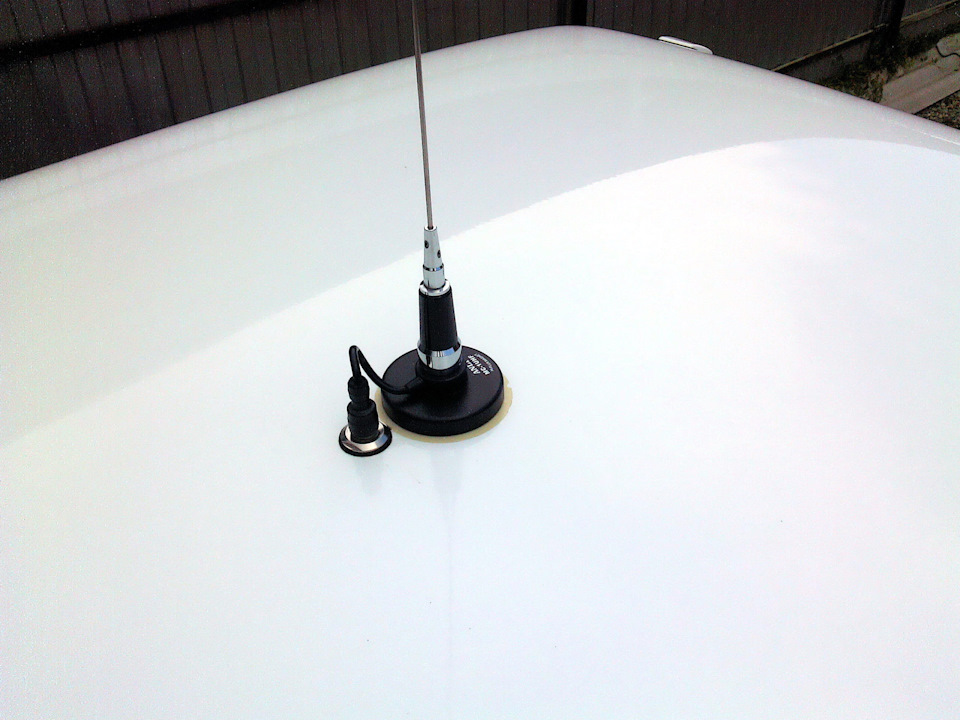

Решено было сделать комбинированный вариант — магнитное основание с коротким шнурком.
.
В продаже эти основания с длинным кабелем, потому пришлось отрезать лишнее и переставить разъём.
Основная проблема, сделать хорошую герметизацию разъёма.
Чтоб вода по кабелю не затекала внутрь разъёма, на этот кабель было насажено толстое резиновое кольцо.
Для гарантии, между кольцом и разъёмом был добавлен мягкий не затвердевающий герметик.
Потом всё это обжалось двумя слоями термоусадки.
Теперь ветки не страшны, антенна просто падает — ничего не гнётся, не лопается и теряется.
Антенна на Ниве Шевроле
