Daewoo Matiz Шкет › Бортжурнал › Короткоходный рычаг КПП
Здравствуйте, коллеги.
С самого начала меня угнетало переключение передач на Матизе. Во-первых, переключение происходит не совсем четко, а, во-вторых, ходы у ручки как на Газоне, а учитывая скромные габариты салона, при переключении так и норовишь долбануть пассажира в левое колено.
И я бы смирился с таким положением дел, так как в механике я как свинья в апельсинах, если бы не MTZ с его записями про доработку рычага КПП — запись первая и вторая. Пусть не обижаются другие, кто так же доработал ручку КПП, но на записи MTZ я наткнулся раньше.
В общем я решился на такую доработку.

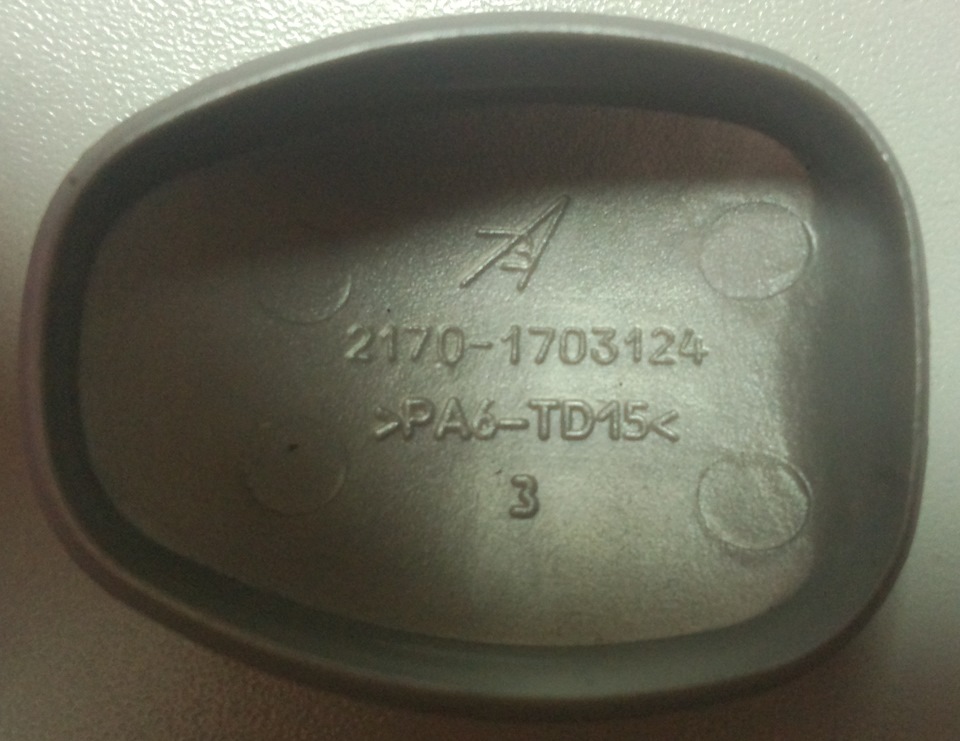

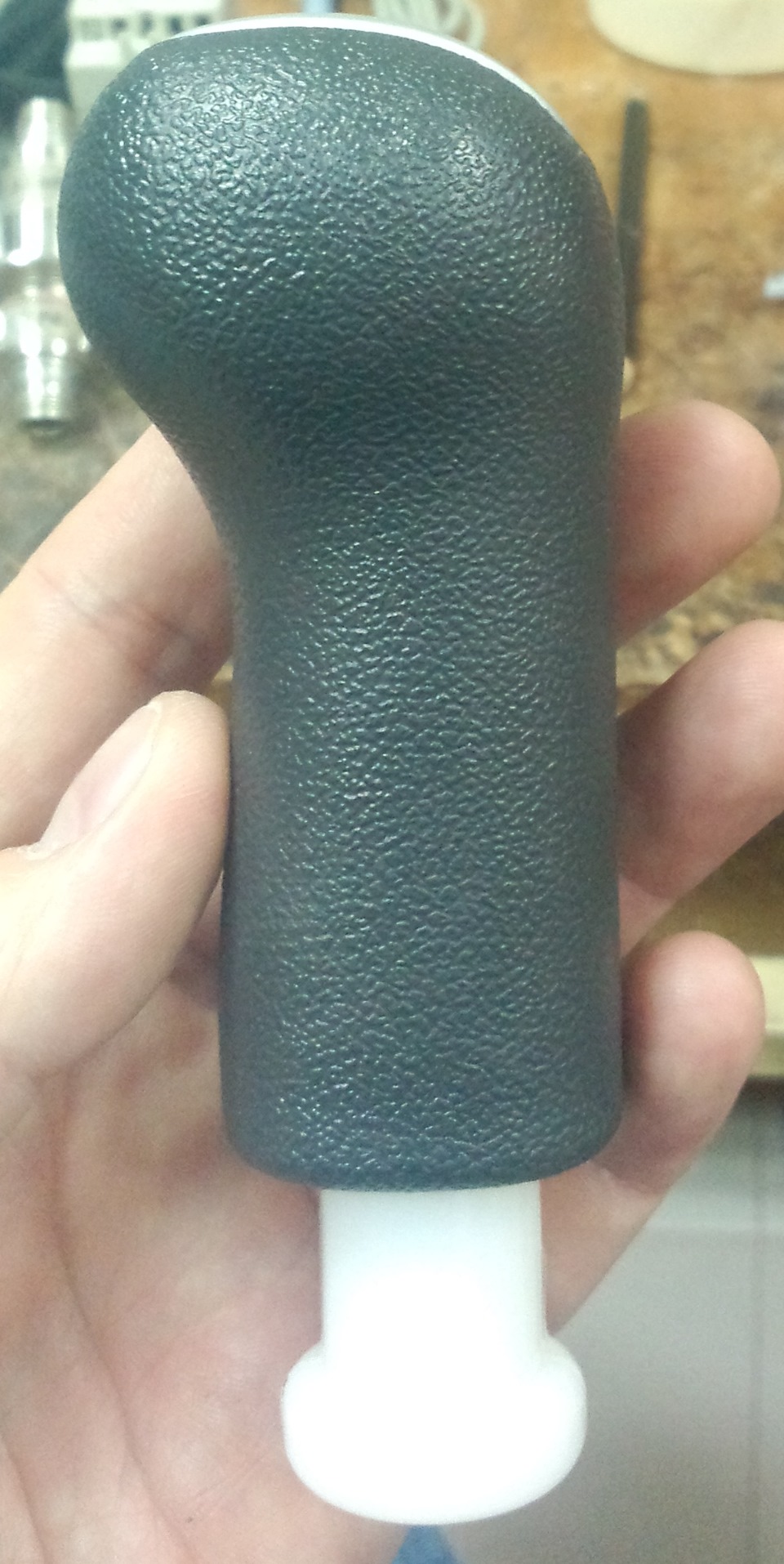

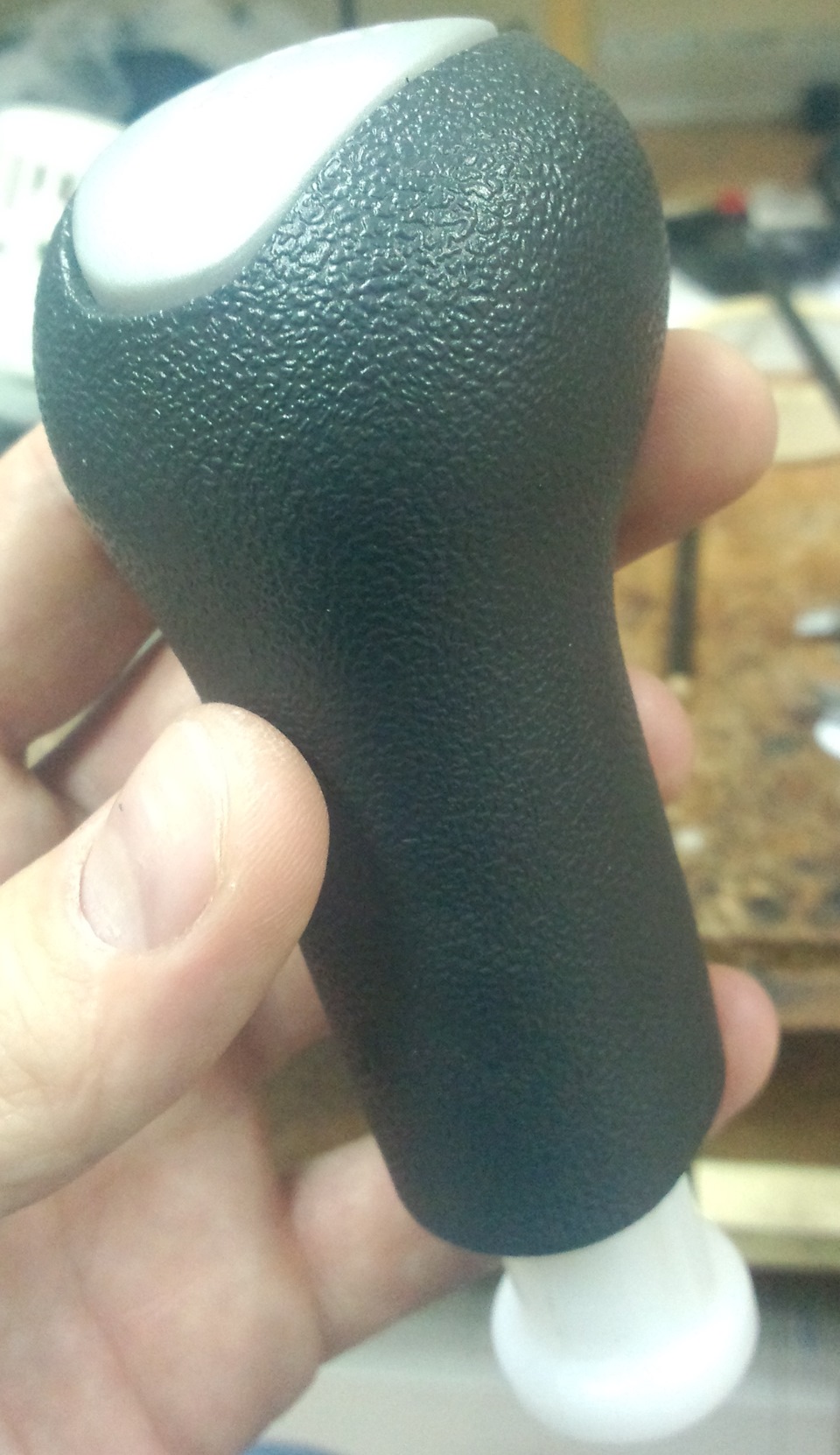

Первой проблемой было купить (достать) новую ручку КПП. Многие брали ручки от второго Фокуса, но новые стоят слишком дорого, а на разборки я не заезжал. Есть еще вариант купить универсальную ручку, но они либо слишком вычурные и тоже не дешевые. Заехал я как-то в ВАЗовский магазин и там увидел то, что мне было нужно — ручка, как я понял от Приоры (200р.). Скромная, штатная, отлично лежит в руке
Есть два минуса:
1. Буква R не в том месте
2. Длинновата. Это исправляем
Пилим нужную нам длину

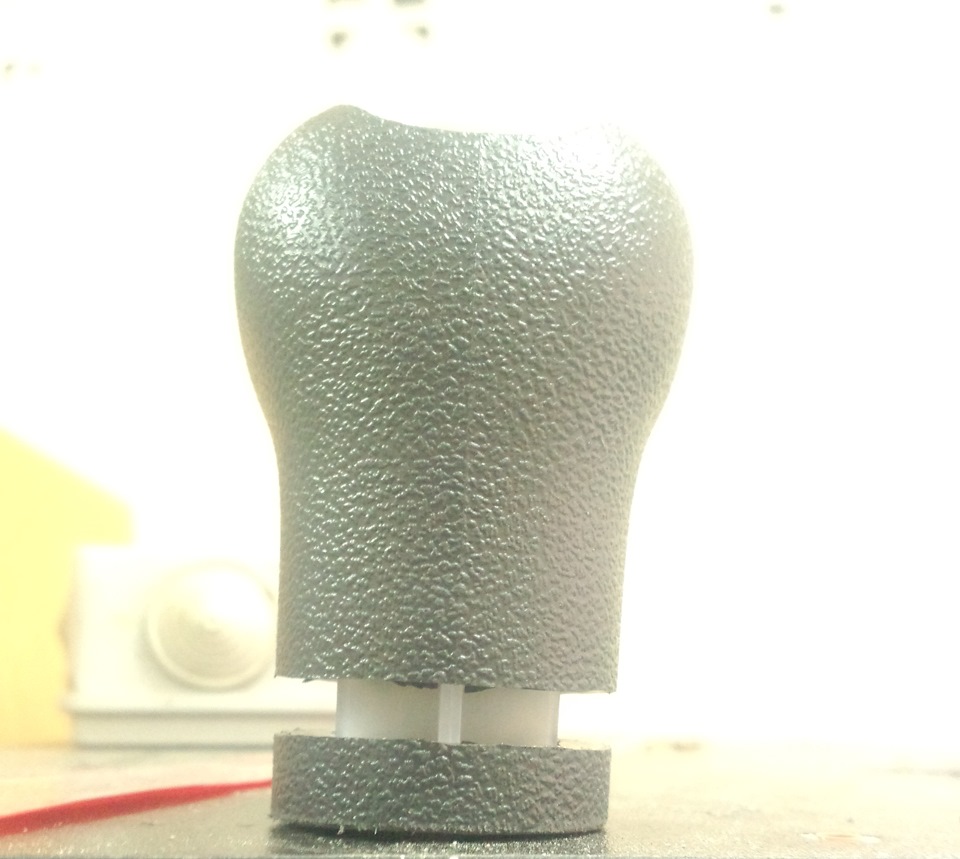

И делаем паз для присоединения чехла ручки
Дальше ручку в сторону и идем поднимать площадку
Снимаем облицовку тоннеля и откручиваем 4 болта. Кстати, если кому нужно, штатные болты М6х25. Больше всего проблем с левым передним, так как его частично закрывает левый трос (лучше использовать рожковый ключ).

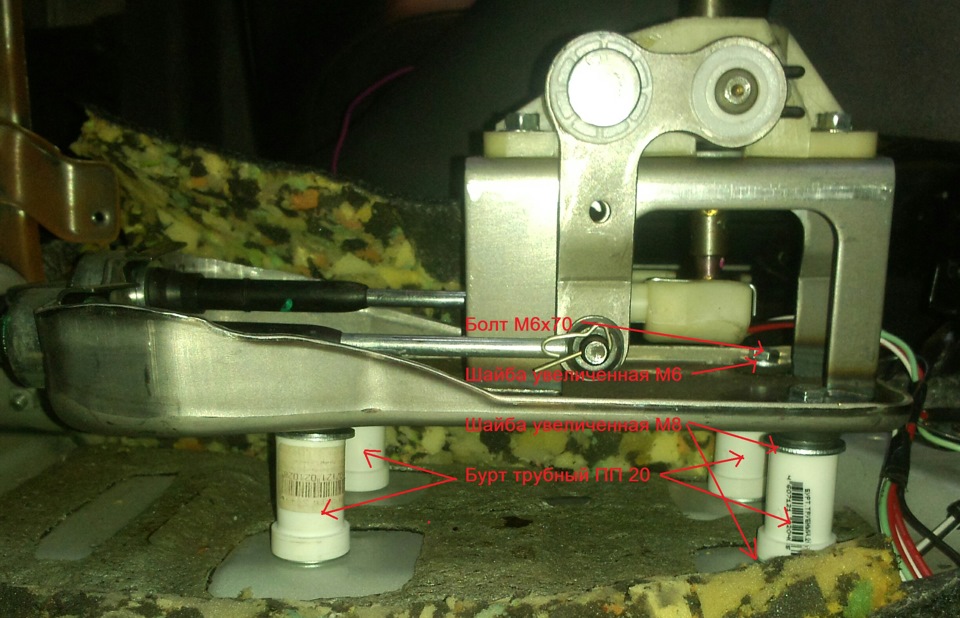

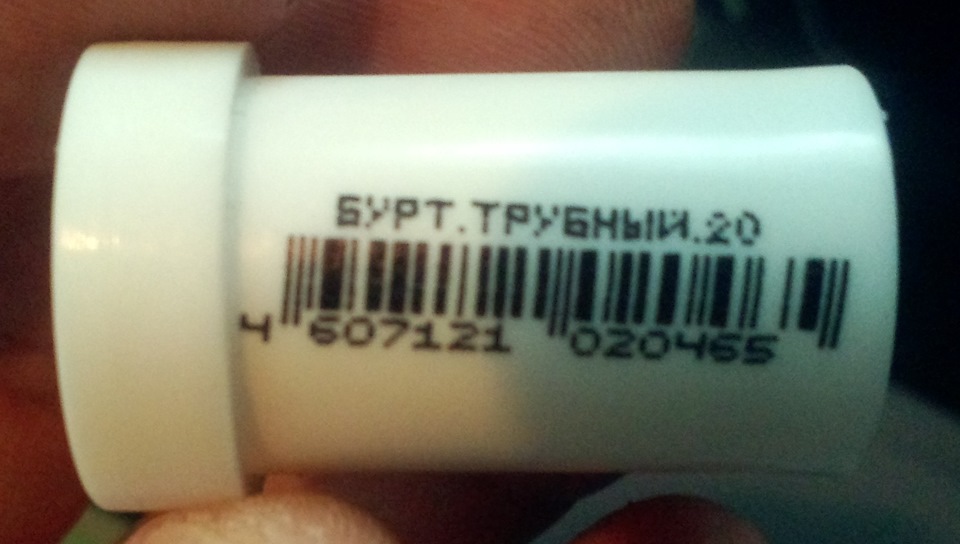

В качестве проставок использовал бурт трубный от ПП труб 20 (6р. в Леруа за штучку). Высота бурта 36мм.
Болты меняем на М6х70 и не забываем про шайбы. Получилось так.

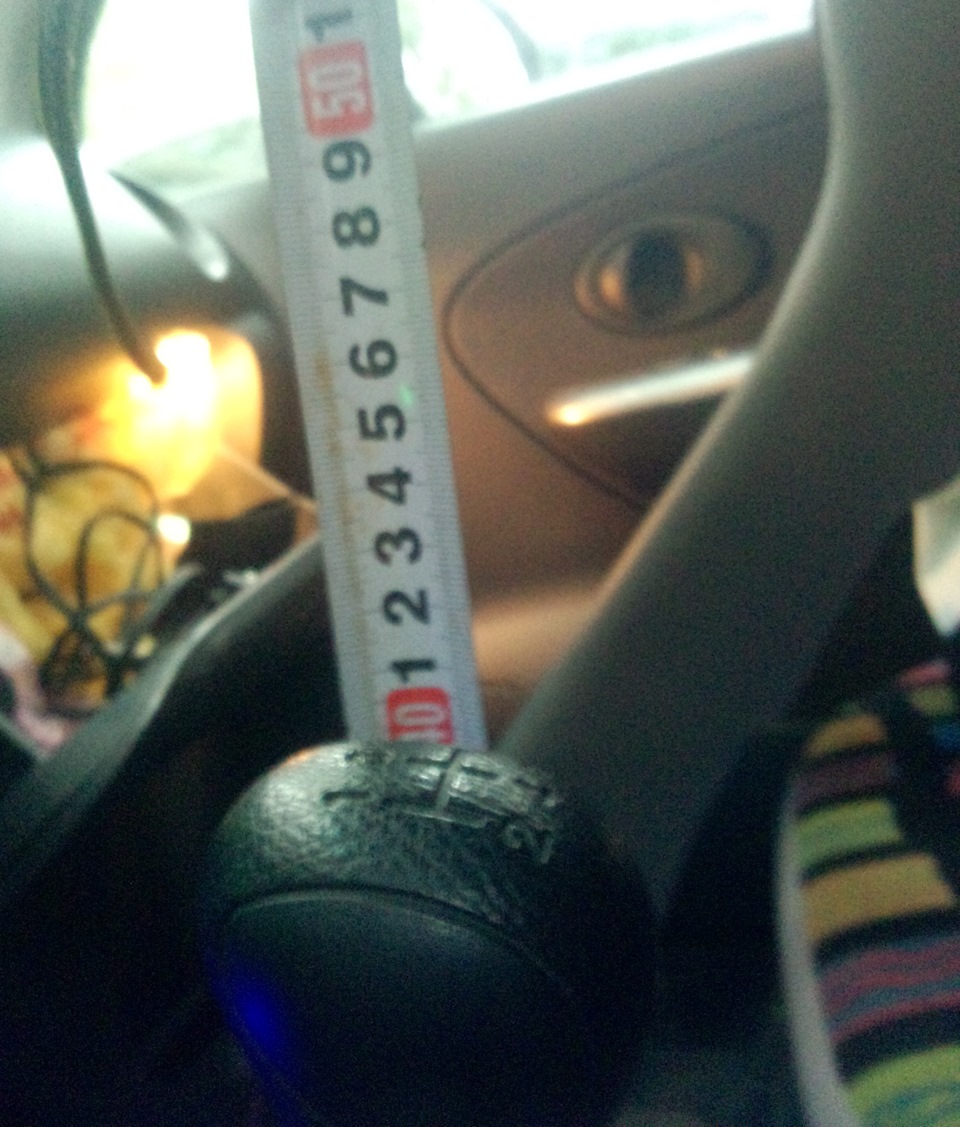

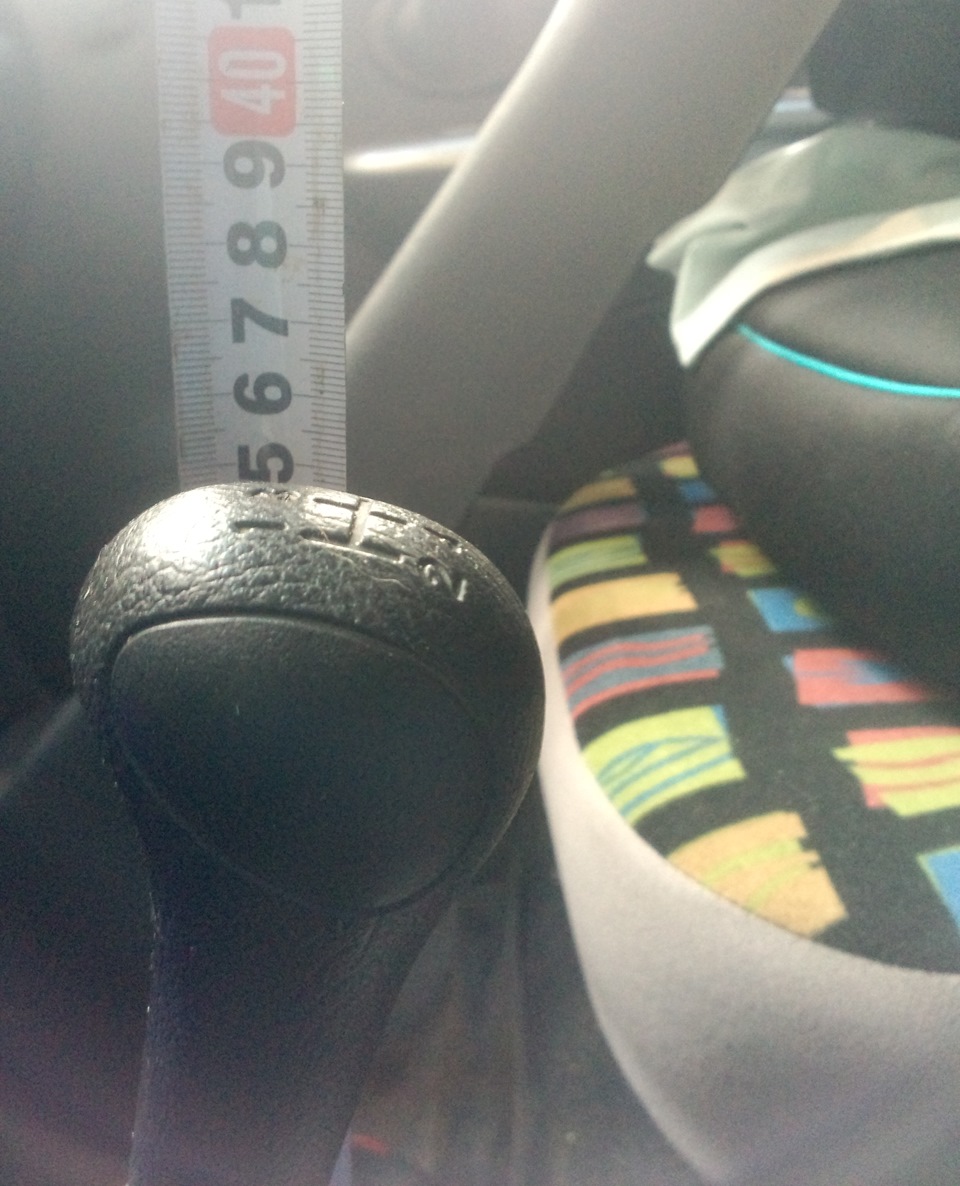

Замеры показали, что в стоке высота ручки около 35см
После установки проставок высота увеличилась до 40см

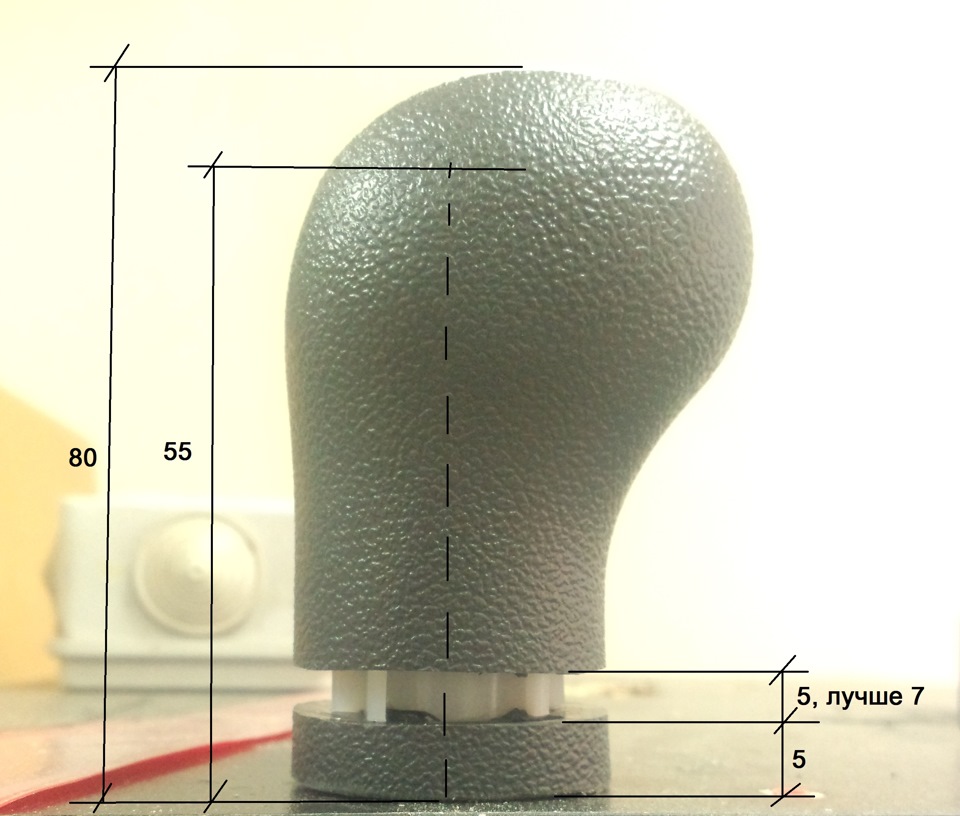

При этом у меня получилось высота новой ручки 8см, но шток в нее заходит на 5,5см.

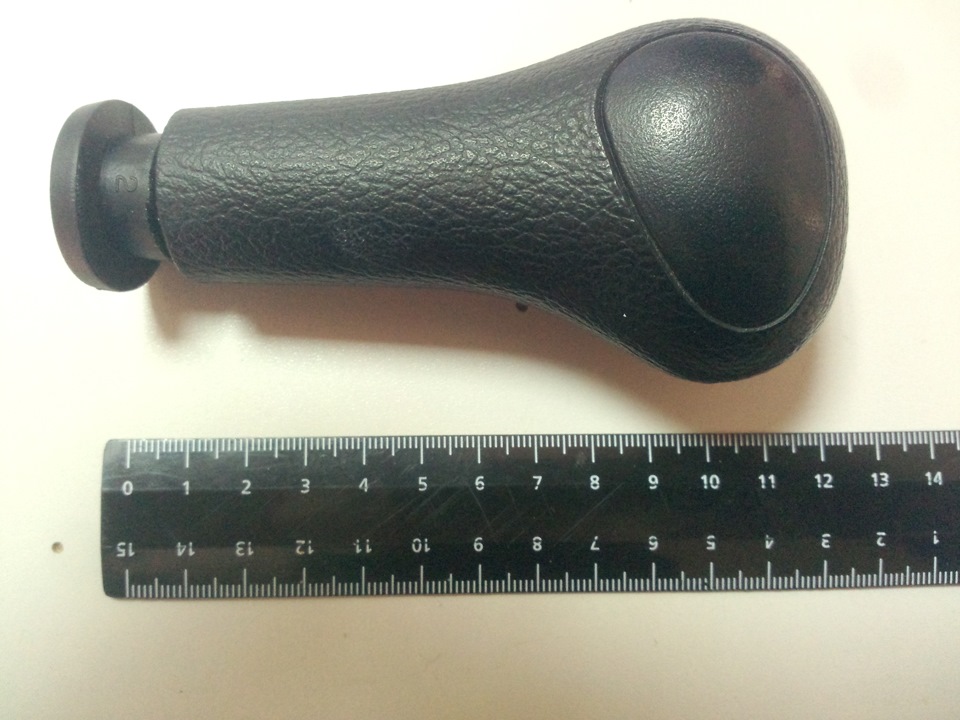

И длина штатной ручки 11,5см

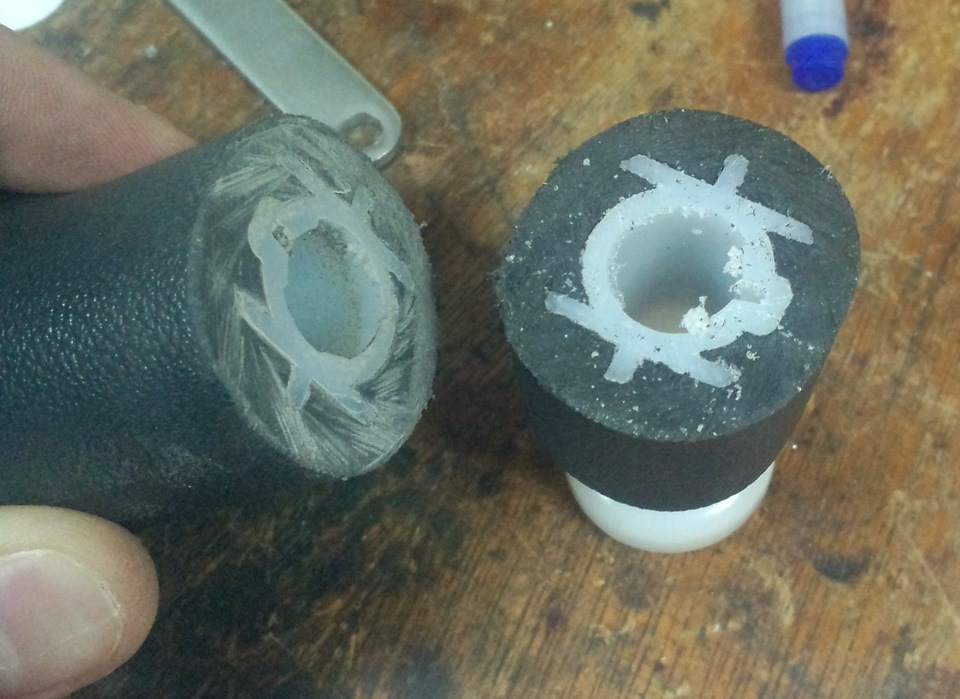

То есть, чтобы новая ручка осталась на той же высоте, что и была стоковая необходимо пилить на расстоянии 4см вверх от нижнего края ручки. Я пилил по верхнему краю паза (на фото виден пропил). Таким образом итоговая высота новой кучки при полном насаживании у меня была бы на 2,5см ниже стоковой.
Дальше устраиваем воронку из двух листов А4 и малярного скотча вокруг ручки и отхреначиваем ее к е…ням. Опилки удобно собирать магнитом обернутым в пакетик, потом пакетик выворачиваешь и все опилки внутри.

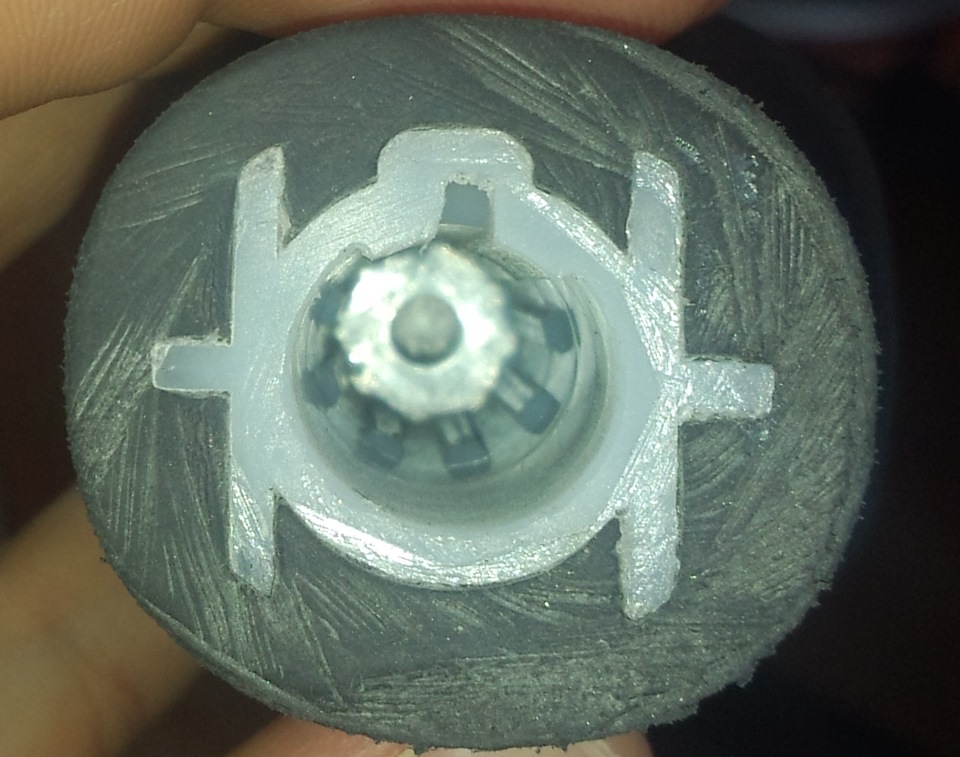

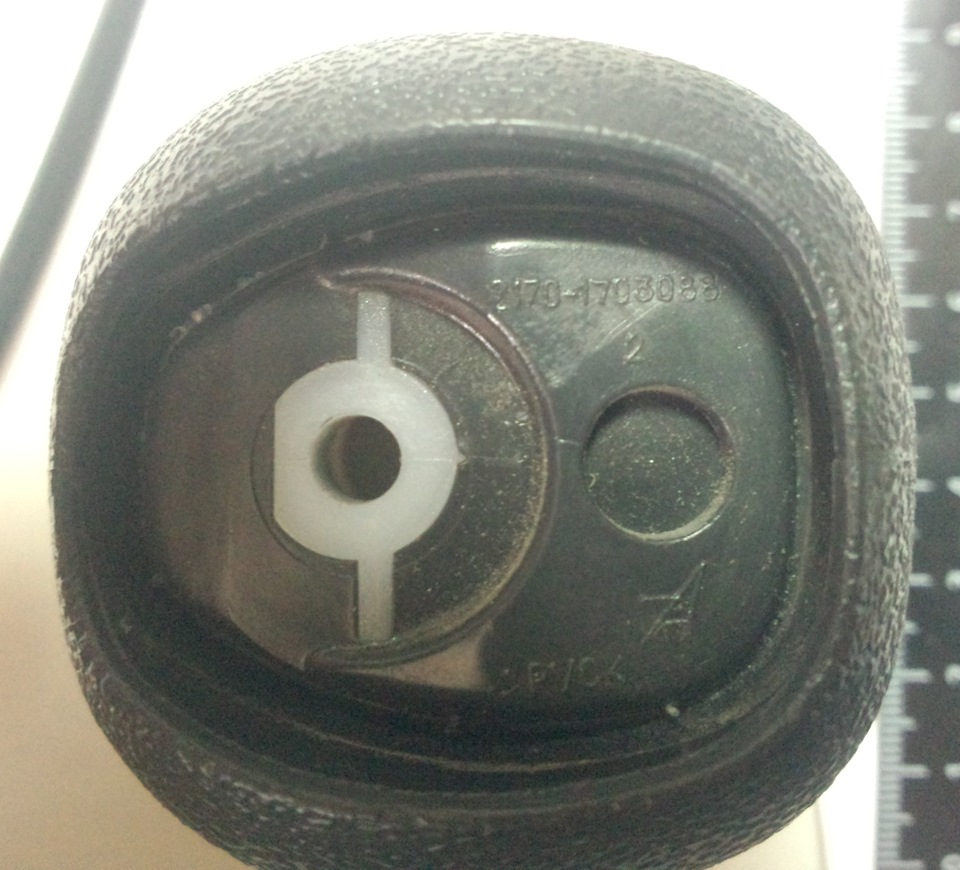

Теперь про насаживание. Диаметр рычага КПП 12мм. Внутри ручка выглядит так
Вроде бы будет болтаться, но нет. Есть сурприз.
Внутренний диаметр пластиковой гребенки как раз 12мм. То есть ровно спозиционировать ручку не составит труда. Была даже мысль просто прижать ее сверху болтом через отверстие под крышечкой, но мой пластилиновый метчик отказался резать и замялся (не покупайте дешевые наборы метчиков в Леруа, ими можно нарезать резьбу только в ноздре).

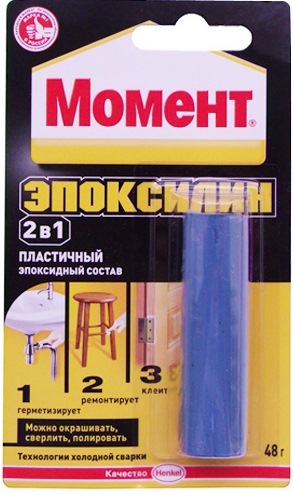

В общем, достаем мой любимый Эпоксилин
Катаем колбаску и забиваем в ручку. Насаживаем ручку на шток, лишнее вылезет через отверстие сверху. На этом этапе можно насадить не до упора, таким образом сделав конечную высоту ручки больше.

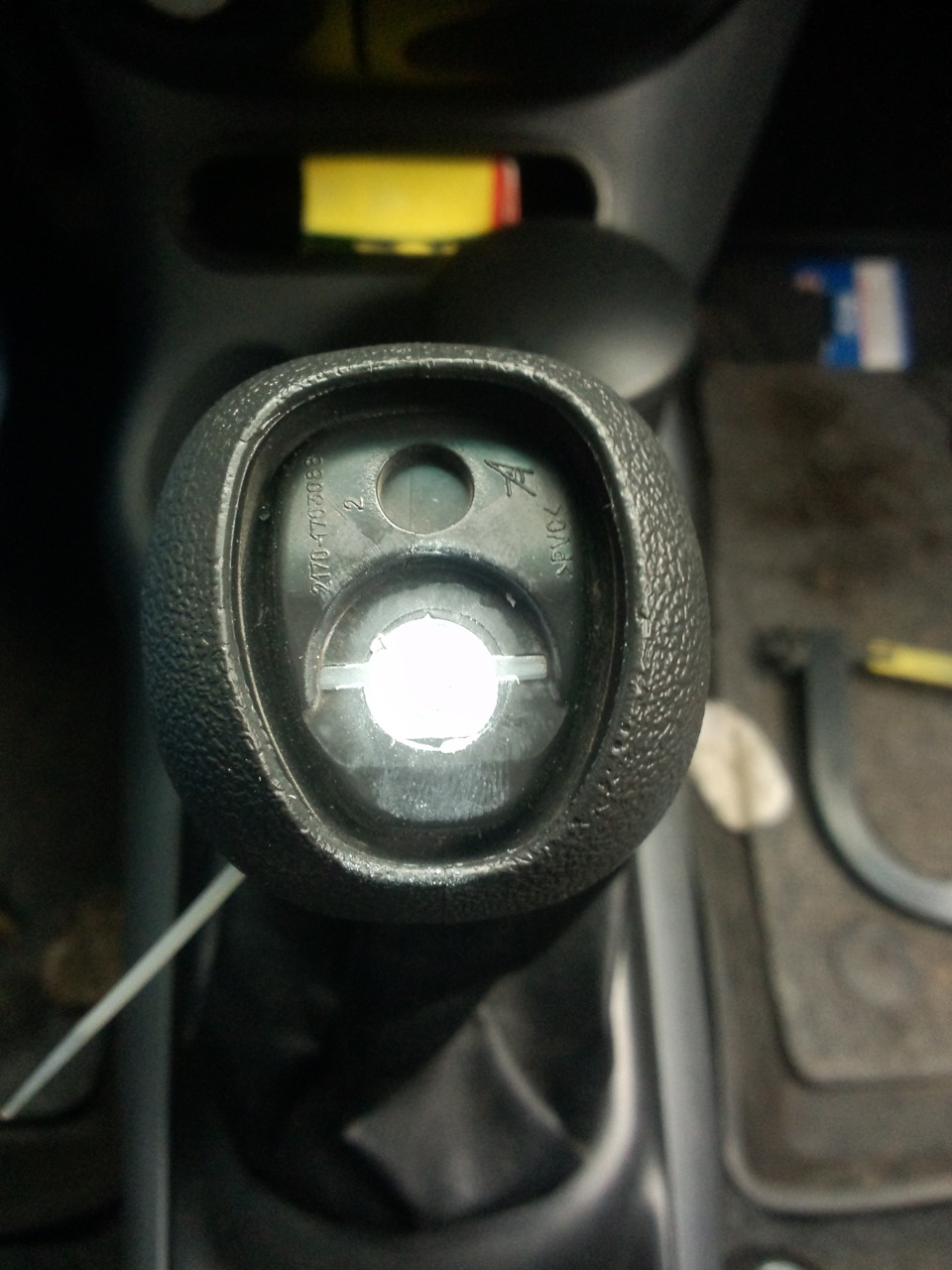

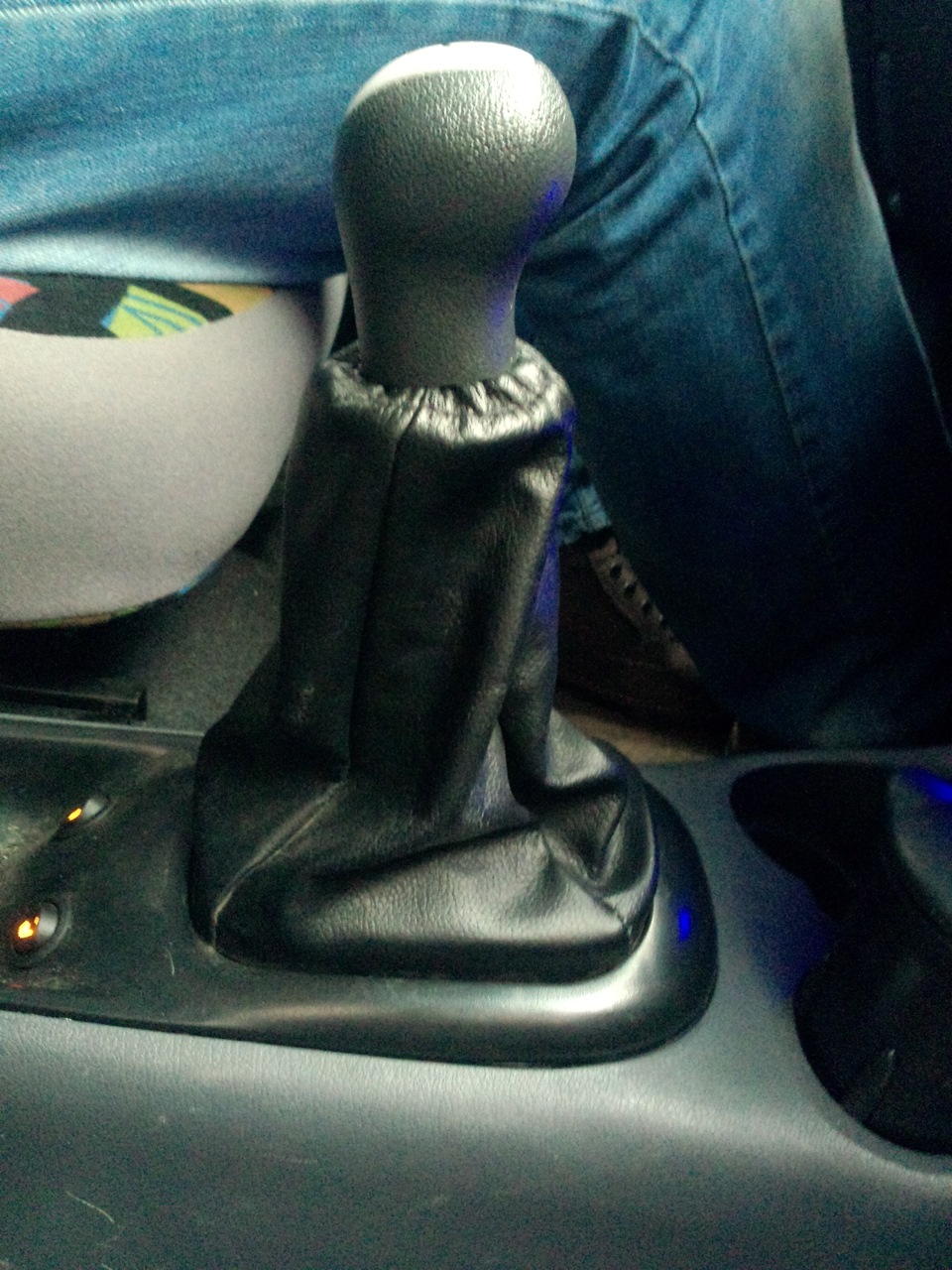

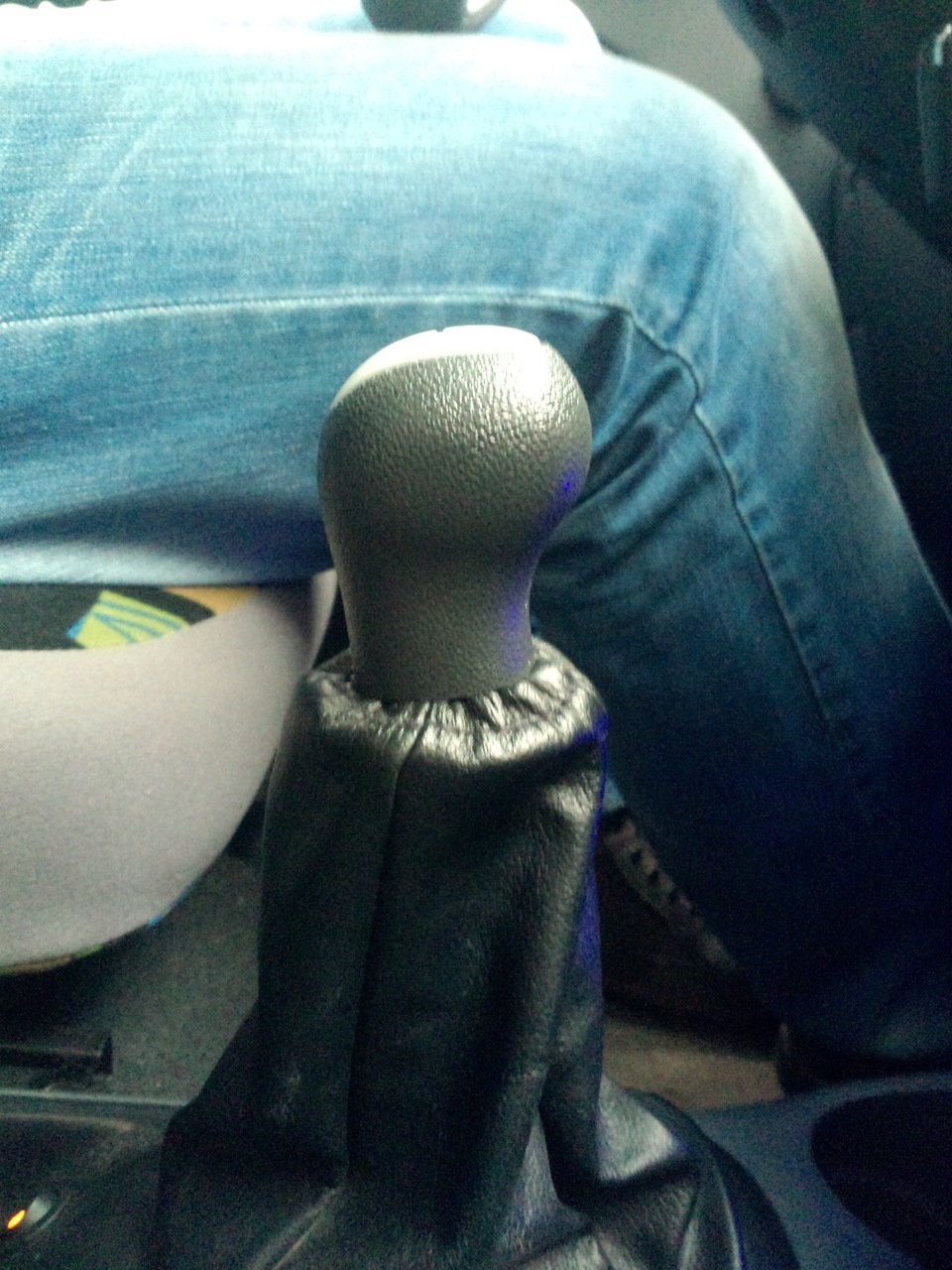

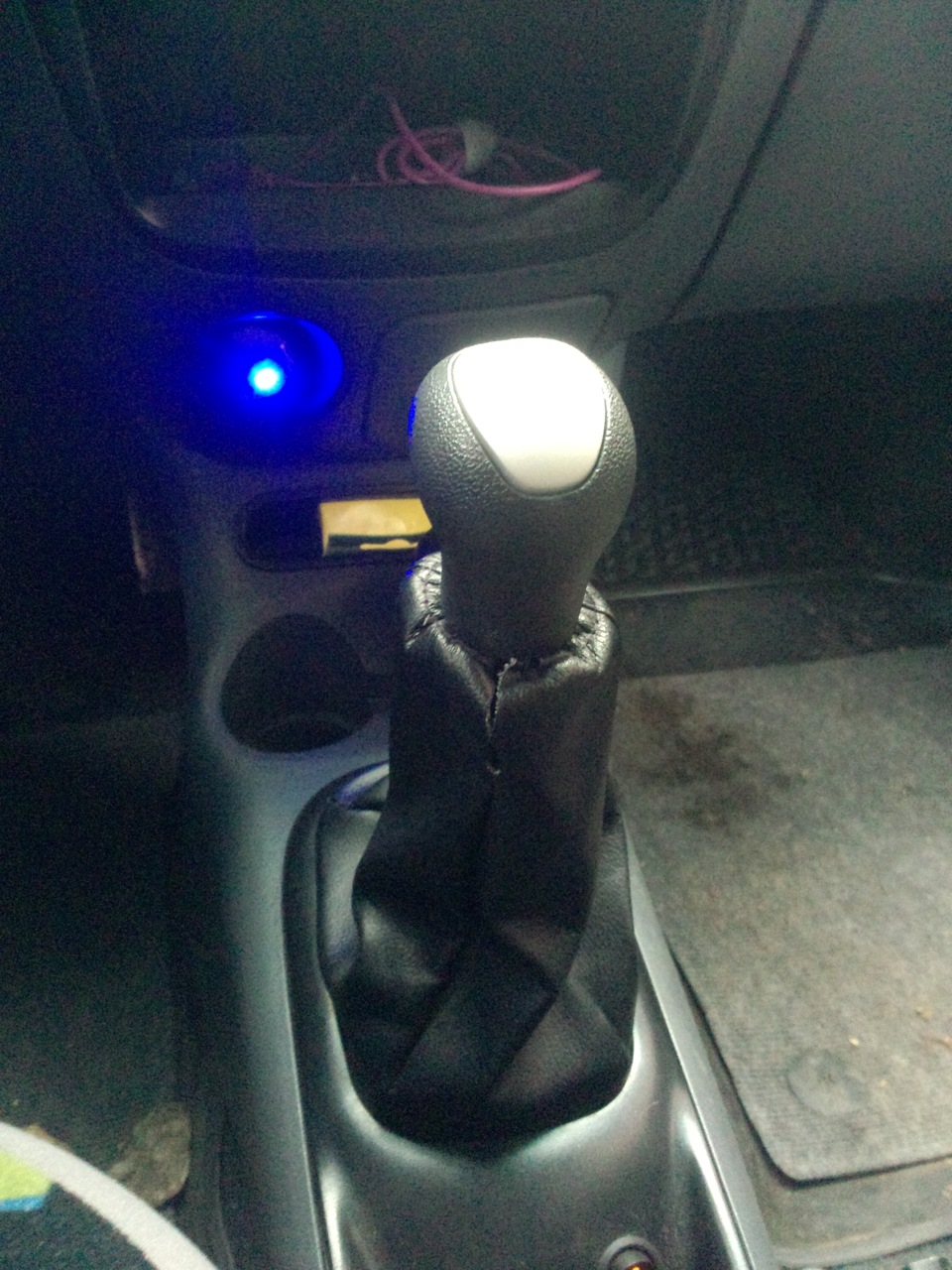

Вот что получилось
В итоге ходы стали гораздо короче (я прям стал дерзок с такими ходами на дороге :-)), четкость включения возросла, но не идеальная (в багажнике уже ждет своей участи новая жидкость КПП).
