Daewoo Matiz 2006 MX 0.8 МКПП Евро 2 › Бортжурнал › Датчик уровня топлива от ланоса на матиз

Фото малость в перемешку, ну суть то ясна, наверное.
.

Датчик показывал погоду на соседнем континенте, ну или работал как дворники. Все по разному называют.
Ну это не сильно страшно. Просто знаем что на 10 литров можем проехать плюс минус 130 км, заправляемся и катаемся, каждый раз калькулируя в голове литры, на километры.
Главное штобэ лампочка загорелась. Загорелась, значит можно проехать от 13 до 35 километров. По её настроению так сказать.
Но вот беда: лампочка перестала загораться. А это означает, что теперь больше шансов остаться без бензина.
И так.
Меняем лампочку: не помогло.

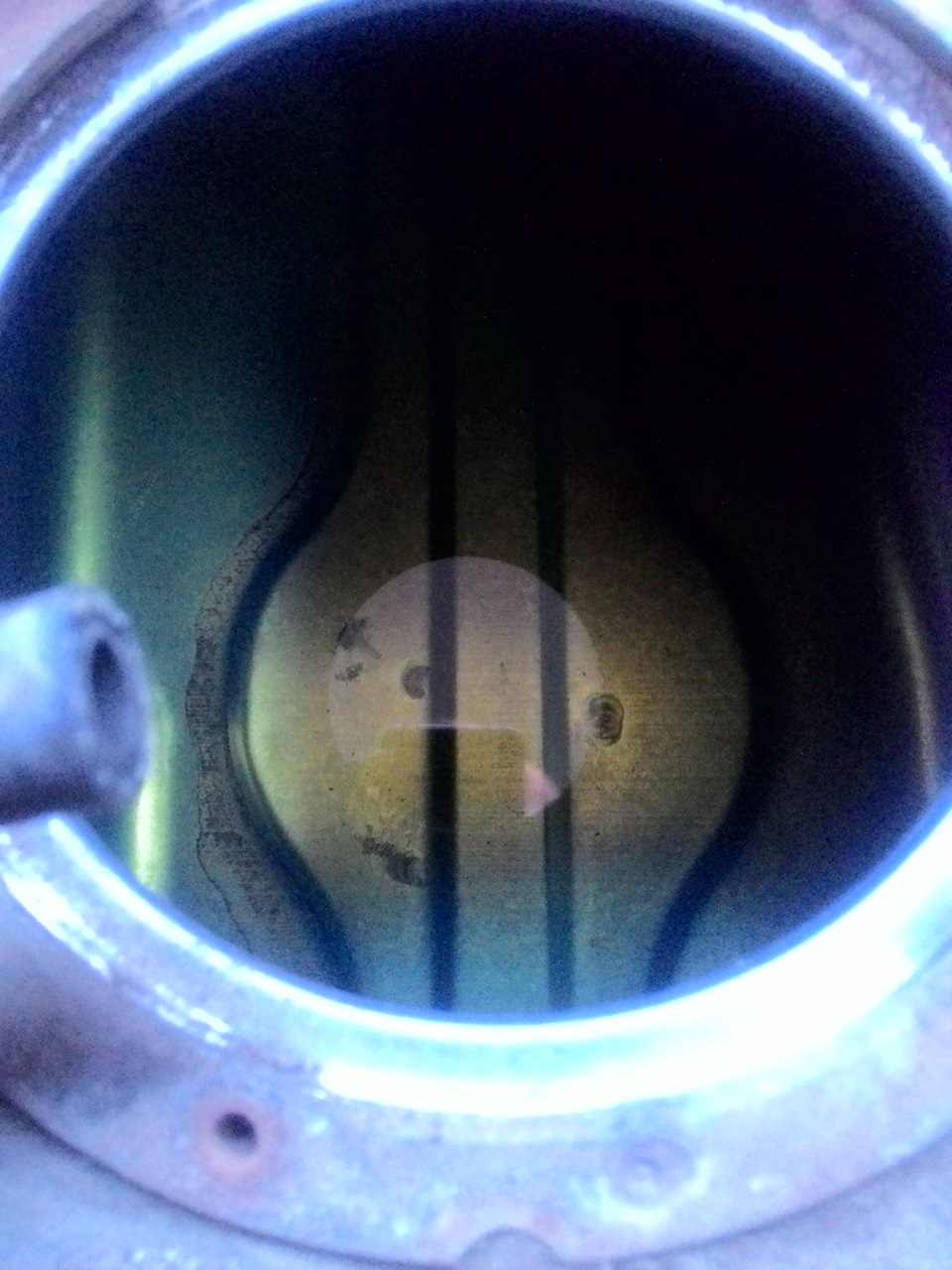

Смотрим в бак, дорожки стерлись

Читаем драйв: подгибают усики, не помогло, ни на стрелку ни на лампочку.
Читаем драйв v2.0: резистор или как там его, зажигает лампочку от того что нагревается, а гасит, от того, что остывает с помощью бензина.
Ок. Надо менять. Ищем артикул.
Не вспомню какие артикулы попадались, на мой старенький матиз евро2. Но припоминаю, что по этому артикулу, надо то ли долго ждать, то ли дороговато.
Читаем драйв v2.1: ставят датчик с ланоса, дажэ артикул есть. GM 96388930
Ок. Мониторим цены, наличие… есть датчик NSP.
NSP0196388930
БЕРУ! NSP относительно нормальный китай, в этой ситуации меня устраивает.
Заказал.

Как оказалось, ДУТ Chevrolet Lanos отличается от Daewoo Matiz.

Но не сильно, всё равно взаимозаменятемо (вродебы).
Провода по цвету и фишкам совпадают.
Смотрим, сравниваем, думаем что к чему, другие жэ ставили и приступаем к колозу.

Снимается с насоса, это добро с помощью залома в сторону и сдвига вниз

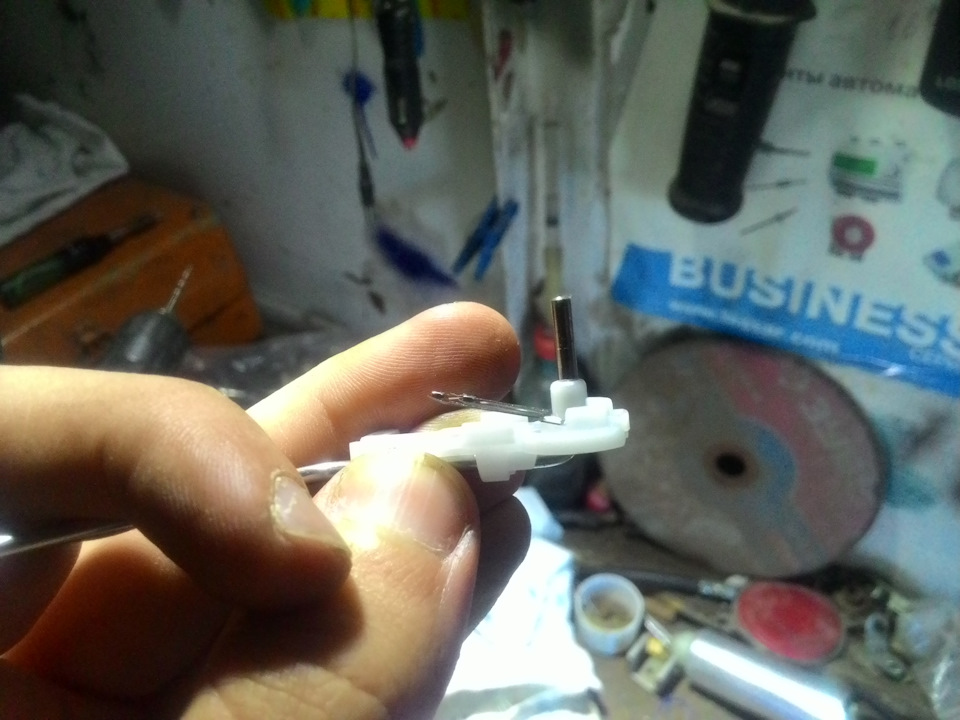

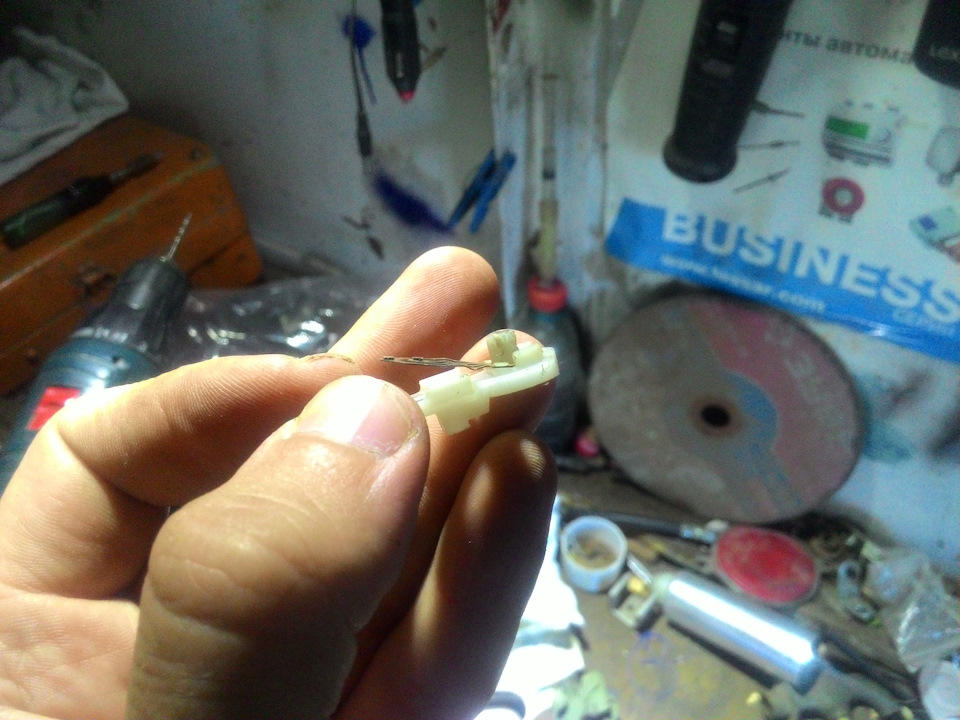

На площадке, которая держит зажигатель лампочки, есть лишляя деталь, удаляем.
Поводки, держащие поплавок, разной формы.

Ставим старый поплавок с поводком, в новый датчик.

Аккуратно вытаскиваем датчик лампочки, неаккуратно засовываем обратно, отламываем одну ножку и теперь фиксируем нейлоновой стяжкой.

Новый датчик заезжает на рельсы, но не защёлкивается, теперь болтается вверх вниз.

Обратного пути нет. Всё разобрано и сломано. Решение? Саморез! Колхозим жэ!

Стяжим провода, они длиннее чем родные. Да и вообще не помешает им плотное сидение в баке.

Вроде готово. Ничего не упустил.

Вот лишние/оставшиеся детальки

Собрали, запустили, стрелка приподнялась, вроде работает.
Поехали!
Через 10 км стрелка просто упала в ноль. Едем дальше по делам и плачем.
Возврашаемся с дел домой, та же фигня, через сколько то км, стрелка падает в ноль.
Но, на следующий день всё в порядке.
Стрелка работает, но вот лампочка ни как не загорается. Катаемся, жгем бензин, караулим лампочку.
Ура! Лампочка начала тухло гореть, а это результат.
Когда бензина и в правду мало, она нормальнт ярко загарается.

РЕЗУЛЬТАТ СПУСТЯ МЕСЯЦ ЭКСПЛУАТАЦИИ

Стрелка норм работает. А вот лампочка в жару подводит. Видимо бенз слишком горячий. Заправил 20 литров и через 40 километров лампочка начала тускло гореть.

На улице +30. Тускло, этож не ярко. Сильно плакать не будем, ждем похолоданий. Ведь она гаснет, ну вот например сел в горячкуу машину, которая на солнышке стояла, горит, проехался немного, погасла. А иногда и на ходу горит. Хрен её знает. Можэт брак, а можэт жара.
.
Кстате почему то нет фильтрс топливного, обязательно надо не забыть поставить, подумал я месяц назад. И сейчас, пока пишу, так же думаю.

.
Прошло ещё 9 дней.
Помните те 20 литров?
На них проехал почти 370 километров
В красной зоне стрелка просто провалилась.
До этого шла хорошо и плавно.
И вот после провала, загорелась лампочка.

Считаем: 20 л. делим на 370 км. И умножаем на 100 км.
Получаем какой то сказочный расход: 5.4 литра на 100 киллометров.

.
UPD
.
Матизовский артикул подъехал

Источник

Датчик уровня топлива Матиз, Ланос и Нексия – как заменить самостоятельно?

Марка Daewoo довольно популярна на наших дорогах, а значит, важно иметь представление об особенностях различных моделей таких авто. В этой статье рассмотрим принцип работы датчиков уровня топлива на Матиз, Ланос и Нексия, а также попробуем поменять их самостоятельно.

Процесс замены

Для начала стоит понимать, что датчик уровня топлива располагается на топливном модуле, который расположен в бензобаке. Чтобы добраться до измерителя, необходимо снять топливный насос (ранее описывал этот процесс). Итак, приступим непосредственно к разборке элемента и замене датчика уровня топлива на Ланосе:

Для замены датчика указателя уровня топлива и резистора контрольной лампы резерва топлива нажав на фиксатор колодки жгута проводов, отсоединяем колодку от разъема крышки топливного модуля.

Для снятия датчика и резистора необходимо извлечь наконечники их проводов из колодки жгута проводов (у датчика провода синего и белого цвета, а у резистора — желтого и серого). Помечаем расположение проводов в колодке. Через два отверстия колодки (показанные стрелкой) поочередно надавливаем шилом на выступы фиксатора наконечников проводов…

Для замены резистора контрольной лампы резерва топлива вынимаем его из фиксатора…

…и снимаем резистор, вытягивая два его провода через отверстие в корпусе модуля.

Для снятия датчика указателя уровня топлива поддев шлицевой отверткой, снимаем фиксатор датчика и резистора.

Сборку и установку топливного модуля проводим в обратной последовательности. При выходе из строя уплотнительного кольца крышки модуля заменяем его новым. При установке топливного модуля в бак совмещаем вырез в крышке топливного модуля с язычком на фланце отверстия бака.

Выбор датчика

96388930 — оригинальный каталожный номер датчика уровня топлива Ланос производства General Motors. Он универсальный на Шевроле Лачетти, Авео и Ланос. Средняя стоимость составляет — 1000 рублей.

Кроме этого имеются аналоги, которые можно применять:

Советы и рекомендации

При самостоятельном ремонте следует также учитывать следующие особенности выполнения такой работы:

При выполнении замены датчика следует воздержаться от курения, а также рекомендуется заранее отключить минусовую клемму аккумулятора.

Пошаговая инструкция, как заменить датчик уровня топлива Daewoo Matiz

ДУТ находится на корпусе бензонасоса. Чтобы подобраться к датчику, необходимо полностью извлечь топливный насос из бензобака. Топливный насос Дэу Матиз можно извлечь только из салона. Отсек бензонасоса находится под задним сиденьем, ближе к правой стороне.

Далее следует завести двигатель и дождаться, когда автомобиль сам заглохнет. Не забудьте после этого отключить минусовую клемму от АКБ. Если давление в топливной системе не сбросить, то из шлангов, подключенных к бензонасосу, брызнет бензин, из-за чего можно залить топливом половину салона.

Ниже прилагается дополнительный видеоролик, как безопасно, быстро и легко сбросить давление в топливной системе Daewoo Matiz.

​

​

​

​

​

​

​

​

Для чего нужен ДУТ на Ланосе

Датчик уровня топлива Ланос предназначен для определения количества уровня топлива в баке. Этот элемент сопряжен с указателем на панели приборов. Указатель представляет собой шкалу со стрелкой. Взаимосвязь датчика с УУТ позволяет водителю контролировать количество топлива в бензобаке.

Если на автомобилях с карбюраторными двигателями датчик указания топлива предназначается исключительно для того, чтобы предотвратить вероятность внезапного опустошения бака, то на инжекторных авто этот элемент служит и для других целей. Более важным предназначением ДУТ на инжекторных автомобилях является определение количества топлива в баке с целью предотвращения холостой работы бензонасоса. Категорически противопоказано допускать, чтобы бензонасос работал без перекачивания горючего, так как это приводит к сокращению его эксплуатационного ресурса.

Когда заканчивается топливо в баке, то невозможна работа двигателя. Только допускать полного опустошения бензобака на инжекторных автомобилях строго противопоказано, иначе повышается риск необходимости замены бензонасоса на Ланос.

Где находится и когда менять топливный фильтр на Daewoo Nexia

Автомобиль Nexia оснащен полнопоточным топливным фильтром, который находится в задней части кузова автомобиля рядом с топливным баком и прикреплен к продольной балке специальным хомутом. Трубки топливных магистралей прикручиваются с помощью резьбовых соединений. Фильтр представляет собой цилиндрический стальной корпус, внутри которого расположен фильтрующий элемент.

Бензин, продающийся на автозаправках, не отличается отменным качеством и зачастую в нем присутствует различные примеси. А емкости, которые используются для хранения и транспортировки топлива подвергаются различным загрязнениям, вследствие этого ржавчина и загрязнения может попасть в бензин. Все перечисленные факторы отрицательно сказываются на качестве топлива.

Чтобы предостеречь топливную систему от возникновения коррозийных процессов и преждевременного износа, устройством автомобиля предусмотрен фильтрующий элемент. Основной функцией которого является очистка топлива от примесей и инородных частиц.
Когда фильтр автомобиля будет забит, тогда это проявится следующим образом:

При выявлении вышеперечисленных неисправностей необходимо произвести замену топливного фильтра.
Согласно регламенту сервисной книжки о проведении ТО, выполнять замену фильтрующего элемента следует каждые 10 000 км пробега. Просто и понятно, даже можно взять за правило, что при каждой замене масла следует также выполнять замену топливного фильтра.

Как функционирует прибор?

Чтобы самому разобраться в проблеме, нужно понимать, как осуществляется замер уровня горючего и передача информации указателю прибора. Схема, реализованная в большинстве транспортных средств, включает следующие основные элементы:

Читать еще: Что такое кулиса в автомобиле

Во многих современных автомобилях к системе подключен электронный блок управления.

Классический реостат представляет собой открытую катушку из проволоки повышенного сопротивления. Рычаг, оснащенный контактом и прикрепленный к поплавку, поднимается либо опускается вместе с уровнем горючего в баке, а контакт перемещается по виткам обмотки. Классическая схема работает просто:

Обновленная версия системы работает с участием контроллера. Стрелка уровня топлива получает обработанный цифровой сигнал от электронного блока, подающего питание на потенциометр. Принцип работы не меняется, но схема позволяет получать более точные показания.

Дополнительная информация

Некоторые специалисты практикуют установку на Дэу Матиз датчика уровня топлива от ЗАЗ Ланос, его можно купить отдельно от топливного насоса. За новый ДУТ от ZAZ Lanos в автомагазине запчастей просят примерно $ 10.

Разумеется, ланосовский датчик придется доработать, так как в нем 2 провода, а на Матизе используется 3-проводная система.

Можно воспользоваться случаем и попутно с ДУТ обслужить еще и фильтр топливного насоса. Речь идет о сеточке, которая выполняет роль фильтра грубой очистки. Специалисты рекомендуют проводить замену сеточки бензонасоса каждые 30 000 – 50 000 (км) пробега. Чтобы добраться до фильтра насоса, необходимо всего лишь снять защитный корпус. Для этого нужно отщелкнуть 3 фиксатора крышки бензонасоса.

Причины неисправности ДУТ на Ланосе

Часто владельцам автомобилей Ланос приходится сталкиваться с ситуацией, когда при включении зажигания, обнаруживается отсутствие признаков жизни стрелки указателя топлива. Хотя только вчера эта стрелка показывала полный бак. Причиной таковых показаний могут быть следующие факторы:

Чаще всего причиной неисправности является именно тот датчик, который располагается внутри бензобака. Он выходит из строя чаще всего, так как большинство производителей выпускают не качественные датчики. При неисправности прибора, не стоит спешить его менять, так как иногда обычная очистка резистивных контактов помогает устранить неисправность. Разберемся с причинами неисправности ДУТ на Ланосе.

Если наблюдается неисправность с датчиком указателя топлива, то его необходимо первоначально проверить, и в случае неисправности заменить. Если дорожки ДУТ изношены, то прибор рекомендуется заменить. Трудностей с заменой прибора не возникает, но они появляются, когда покупаются новые датчики. Мало кто знает о том, что на автомобили Ланос устанавливаются два вида датчиков. Внешне они практически одинаковы, но главное их отличие в разнице сопротивления. Один вид ДУТ имеет один диапазон сопротивления по сравнению со вторым, и поэтому очень важно при замене установить датчик аналогичного типа.

Источник

Daewoo Matiz Вишневый, Бэст, 1 л › Бортжурнал › Датчик уровня топлива заменён

Давненько привирал датчик уровня топлива, особенно при полбаке или ниже. Давно исследовал эту тему, есть много вариантов Матизов, и много вариантов датчиков, даже оригинальных. Какие-то работают, какие-то нет. В моем случае — Евро-3 да ещё литр, подходящих датчиков можно просто уже не найти. Благо нашёл запись в БЖ с заменой именно такого же датчика — ДУТ матиз 1.0 Best ЕВРО 3 (датчик уровня топлива), за что автору поклон земной, расписано всё подробно.

Заказал, Kuzparts не подкачали, привезли как всегда в срок и дешевле всех.
Как потеплело решился менять, ибо чек не выключался уже последний месяц.

С утра залез под диван Матиза, стянул разъём с насоса, стартанул движок — он даже не чихнул. Видимо бензин за ночь весь стёк в бак. Стянул шланги, они почти сухие, вытащил насос сразу в пластиковое ведро, чтоб не маяться со сливом топлива. Глянул сетку грубой очистки — уже коричневая, при случае стоит заменить. Снимал ДУТ вертя насос над ведром, это всё сильно упрощает, и в машине вонять не будет. Стаскивать ДУТ и крепление датчика аварийного остатка нужно просто с большим усилием по направляющим вниз, просто подскажу, а то сам долго понять не мог как они там держатся.

Сразу видно, что штанги с поплавками отличаются. Форма разная и толщина проволоки штанги у Матиза больше на полмиллиметра.

Подходящего сверла у меня не нашлось, ехать в магазин не на чем, семья ждёт когда едем на дачу. Пришлось зафиксировать штангу и прокалив паяльником расширить отверстие под штангу в корпусе нового ДУТ, чтобы штанга не сидела слишком плотно. В новый бегунок штанга вошла нагорячую внатяг, при этом в корпусе она вращалась свободно.

Отпаял косу с проводами от старого датчика, белый третий провод просто отрезал от платы и подвернул. Отпаял провода с нового ДУТ и припаял его к старой косе в том же положении проводов.

Воткнул всё в насос, собрал обратно, ставлю ключ, стартую и…
Стрелка уровня топлива пошла! Пошла. Идёт… Эй. куда?! Остановилась на трёх четвертях бака. При том что в нём было меньше половины. Подумал что видимо нужна калибровка, заправил до полного бака и стрелка ушла до упора, начала убывать примерно соответствуя пробегу.

Пока бак почти полный трудно сказать как точно будет работать, но пока видно что работает вменяемо, оценим как дальше будет.

Вот такие приключения готовит всем этот не слишком надёжный компонент замечательного автомобиля. Хорошо хоть меняется легко.

Добавил 2016.03.26
Как уже читали предупреждали, датчик привирает. Когда показвает половину то на деле в баке осталось 8-10л. Но, по крайне мере это теперь видно точно.

Добавил 2016.05.03
Дальше стало хуже. Нормально показывает только первую треть и постоянно активирует чек.
В общем замена неудачная, надо пробовать что-то другое.

Источник

Daewoo Matiz Чёрный Моть › Бортжурнал › Датчик уровня топлива. Повторная замена.

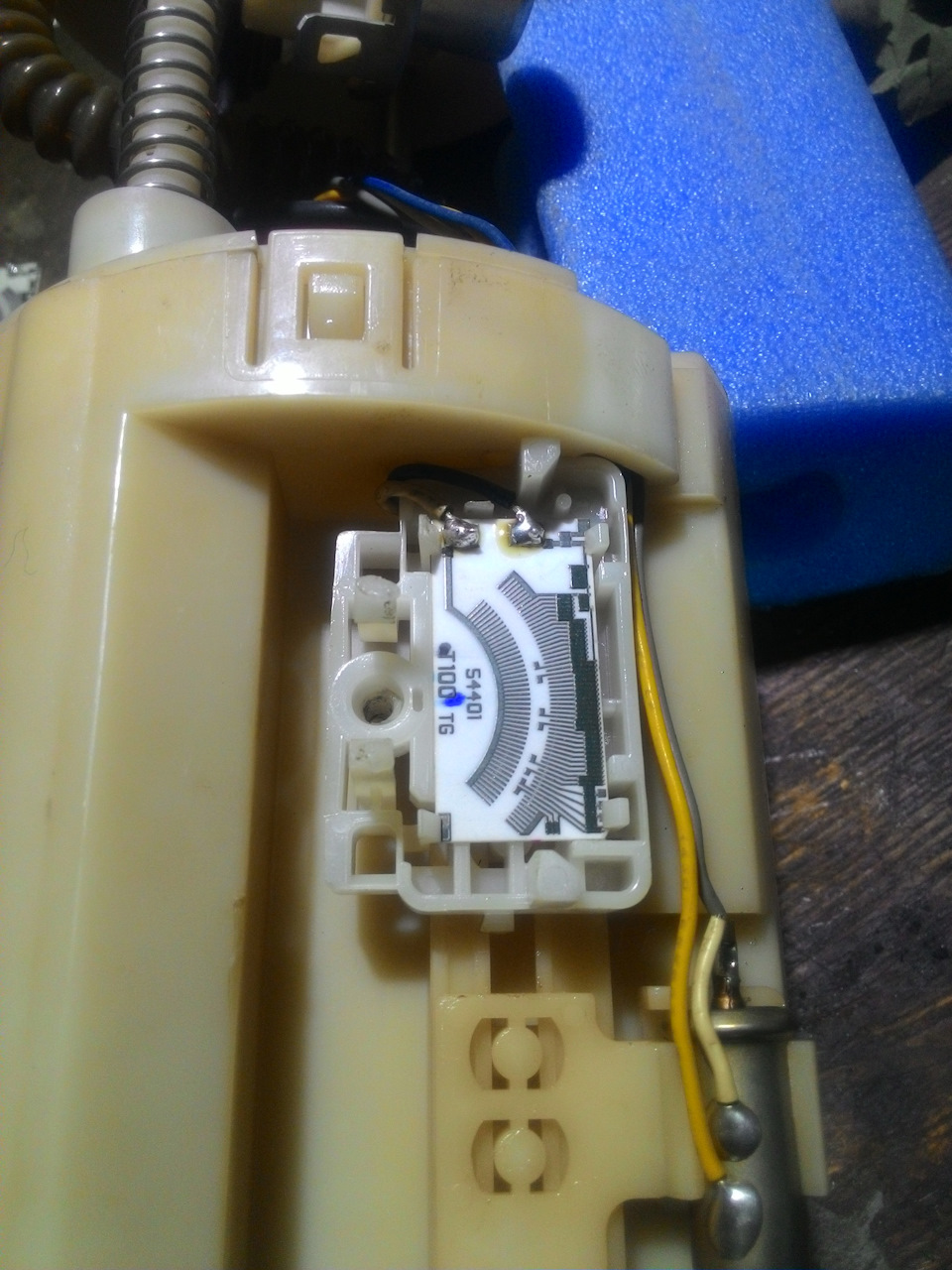

На днях стрелка ДУТ начала жить своей жизнью: бензин в баке то есть, то нет. Вскрытие бензобака показало, что стерлись дорожки на плате. Я уже менял ДУТ 4 года назад. Алгоритм замены хорошо отработан:
1. Вытаскиваем модуль целиком
2. Отсоединяем штангу
3. Отпаиваем керамическую платку
4. Припаиваем новую
5. Меняем сам бегунок (штангу оставляем родную)
6. Ставим все обратно
Ну а теперь фото:

Daewoo Matiz 2011, двигатель бензиновый 0.8 л., 51 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Daewoo Matiz, 2014

Daewoo Matiz, 2010

Daewoo Matiz, 2008

Daewoo Matiz, 2006

Комментарии 19

Можно просто отремонтировать.

все верно, чтобы реже туда лазить — катай на полном баке )))

Не знал что эти платки отдельно продаются…

Нет, датчик продается в сборе.Я меняю платку, т.к мне проще припаять 2 контакта, чем снять держатель с хитрой защелкой

У матиза тоже в сборе, просто от ланоса повезло что подходит

Вот оно чё, Михалыч…

Тоже дважды менял ДУТ. Первый раз из-за некорректных показаний, второй раз для профилактики когда менял сгнивший бензобак то заодно весь бензонасос. Проблема не приятная, почти у всех матизов.

Кстати про чистоту бака любопытный момент: в сети бытует байка про то что в каждом машине в баке есть от 0,1 до 1 л воды, которая скапливается из конденсата, а так же ещё мусор в осадке должен быть, из-за чего не рекомендуется ездить с пустым баком. Считаю эту байку полнейшим бредом. Уж к матизу точно не применимо — дважды туда лазил за 6 лет, оба раза наблюдал как и у Вас чистейший бак, без какого либо мусора, и с полным отсутствием воды.

Что то быстро износились. У меня 10 лет машине, пока родной стоит.

У меня спустя год от магазина начались приколы с датчиком. Правда это не мешает до сих пор, 6 лет, с ним ездить.))
Но ориентируюсь я по бортовому компьютеру. А не по датчику.

У меня ДУТ не глючит, но шкала уровня получается прям таки логарифмическая. Доооолго показывает полный, потом с заметным ускорением падает в «пустой». Стрелка на полбака означает примерно четверть бака в реальности.
Привык уже, не напрягает.
Ну а лампа работает правильно.

Да, согласен, шкала тоже так себе. Хорошо, что лампочка работает независимо. ))

У меня ДУТ не глючит, но шкала уровня получается прям таки логарифмическая. Доооолго показывает полный, потом с заметным ускорением падает в «пустой». Стрелка на полбака означает примерно четверть бака в реальности.
Привык уже, не напрягает.
Ну а лампа работает правильно.

У меня спустя год от магазина начались приколы с датчиком. Правда это не мешает до сих пор, 6 лет, с ним ездить.))
Но ориентируюсь я по бортовому компьютеру. А не по датчику.

Понятно. С бооячкой попался

Этот датчик корректно показывает уровень бензина в бензобаке? Совпадает с фактическим количеством?

Показания от родного отличаются, но не сильно. Так что в целом показания адекватные

на данный момент цена за GM начинается от 700 руб, аналоги от 500.
4 года назад я покупал GM за 350руб
