Daewoo Nexia the process of reimagine › Бортжурнал › Датчик скорости и трос к нему

Никогда такого не было и вот опять.
Два месяца прошло, а мы опять за старое. Каких-то несчастных 8506 км. прошёл у меня датчик скорости DAC.

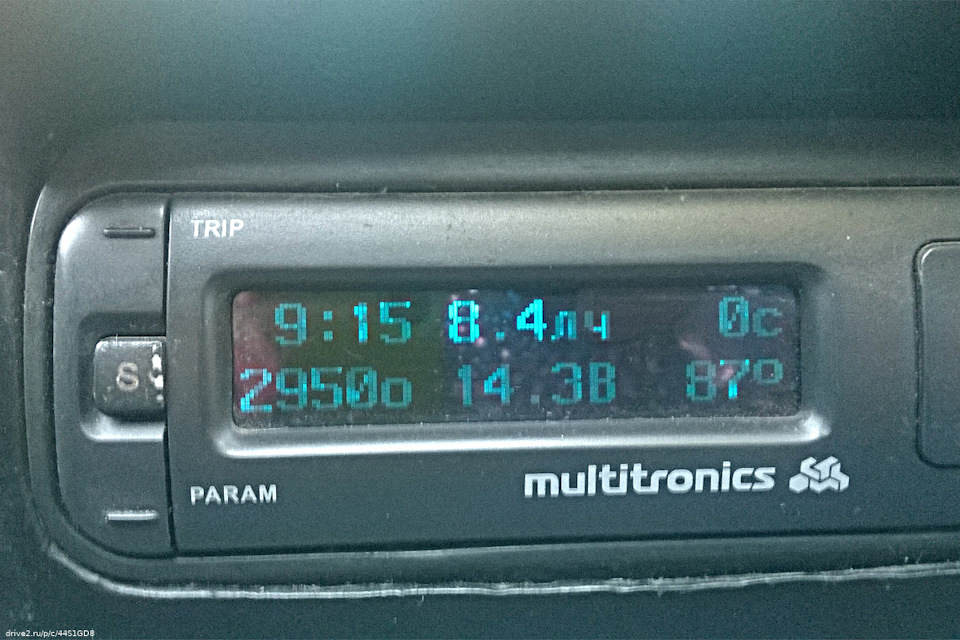

Умирал он в муках: приборка показала ошибку, но датчик работал — мультик показывал скорость. На утро проблемы как и не было, даже тахометр ожил.

Стрелка тахометра упала как только двигатель прогрелся, а скорость сбросилась в 0 ещё через десяток километров пробега.

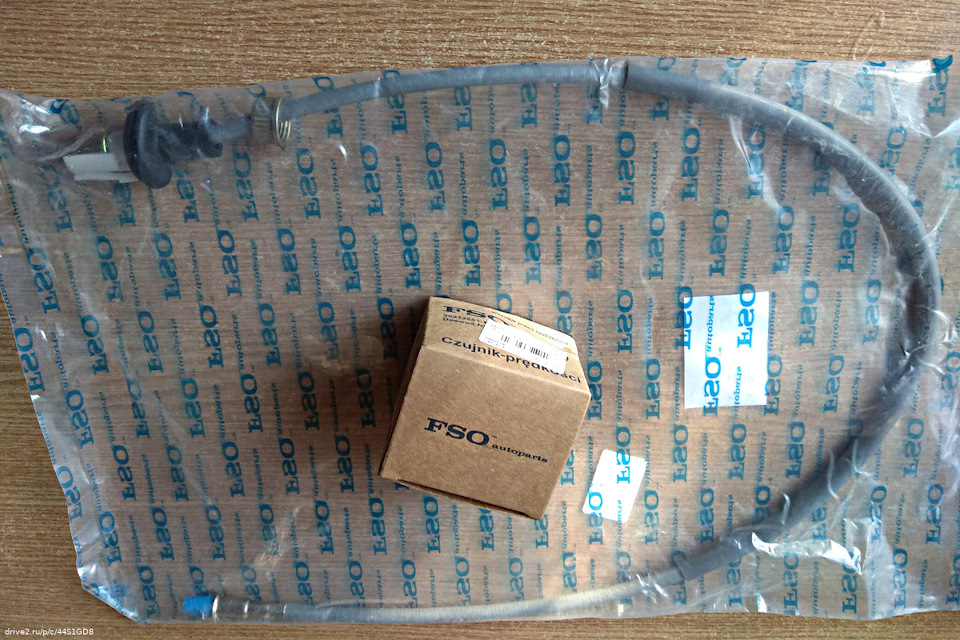

Больше я скорость на мультике не видел, а проехал я в таком состоянии 883 км. Прошлый датчик скорости был взят на складе сервиса, брать такой же сейчас смысла мало. Я заказал комплект: датчик и трос к нему.

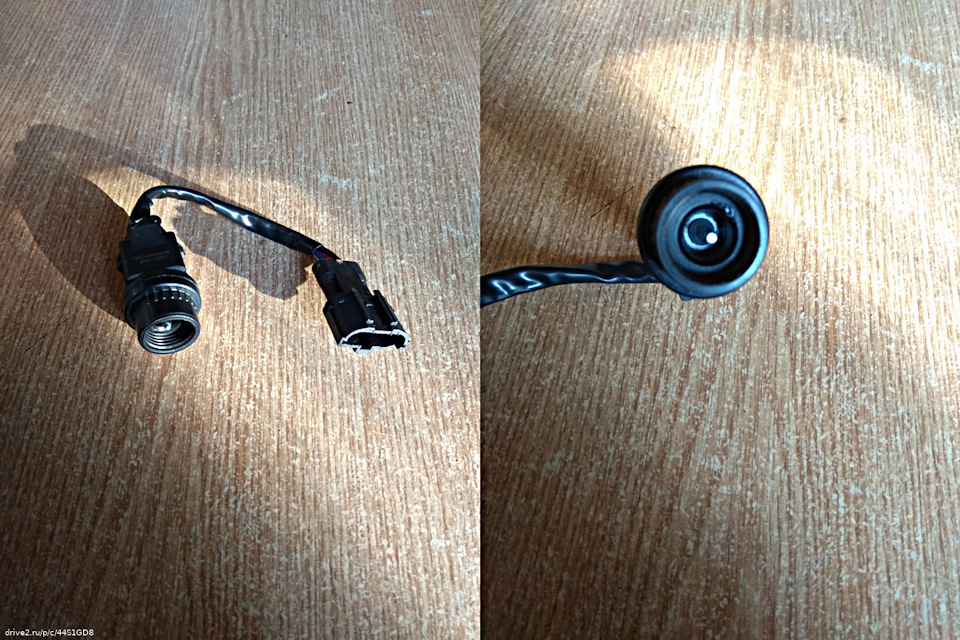

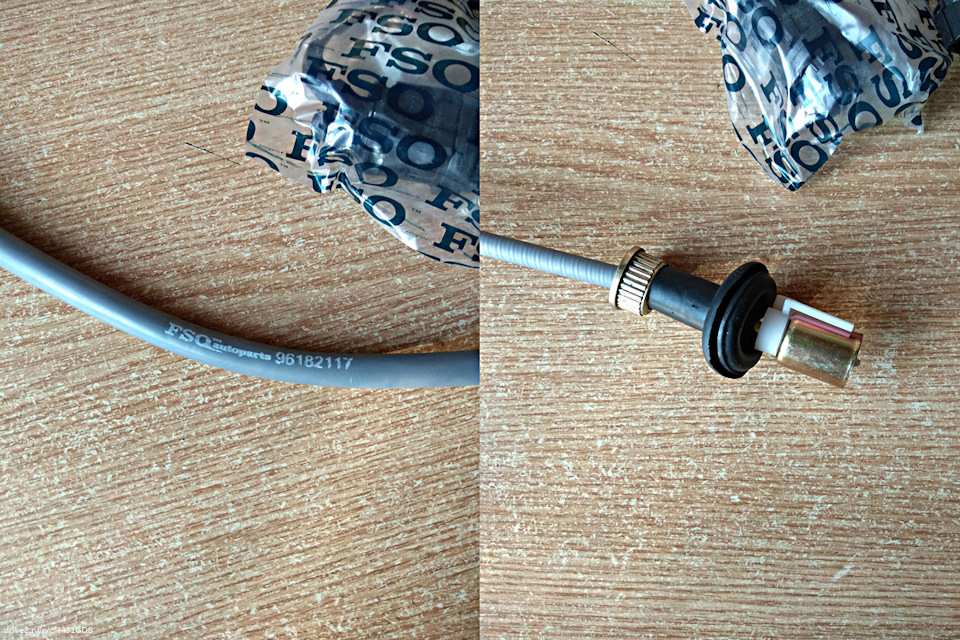

Трос ещё заводской, он издаёт звуки, я пытался его смазать, залив под оплётку АТФ, ему стало легче, но не на долго. В принципе, можем и поменять. У датчика скорости FSO даже смазка есть.

На тросе я смазку не нашёл (может, плохо искал). Зато у него ест резиновая втулка и какая-то гайка.

Замена датчика скорости.
Первое, что нам надо сделать — взять палку, без неё никак.

Около 40 минут ушло на выковыривание датчика.

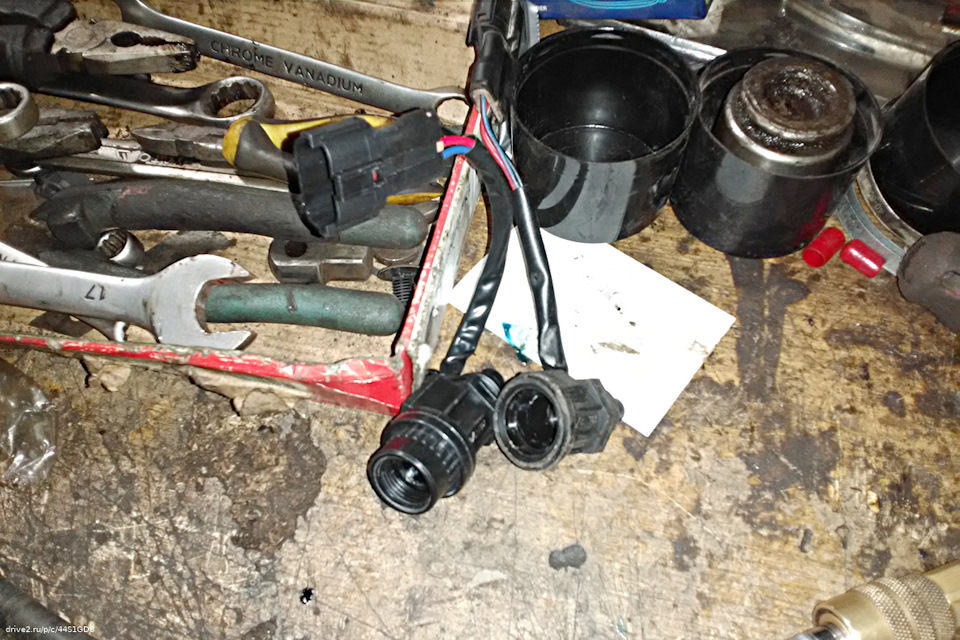

Но, при ближайшем рассмотрении оказалось, что это только часть датчика — остальное застряло в корпусе КПП. Ещё 1.5 часа было потрачено на выковыривание остальных частей.

Замена троса спидометра.
А она не состоялась: весь тайм-слот, выделенный на эту операцию мы бездарно профукали, выковыривая датчик из корпуса КПП.
Так что продолжение следует, при следующем визите в сервис.

Текущий пробег: 284473 км.

Update 07/11/2019

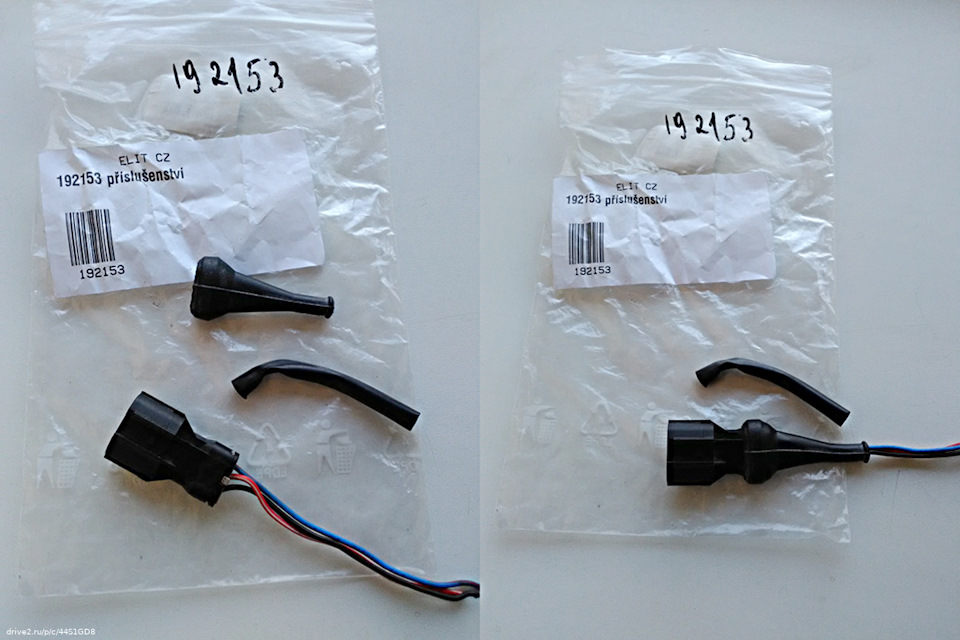

На разъём датчика скорости я подобрал пыльник.

Надо подумать, как установить, не обрезая провода и, тем более, не вытаскивая его из КПП. Возможно это пойдёт уже на новый датчик.

Update 28/11/2019

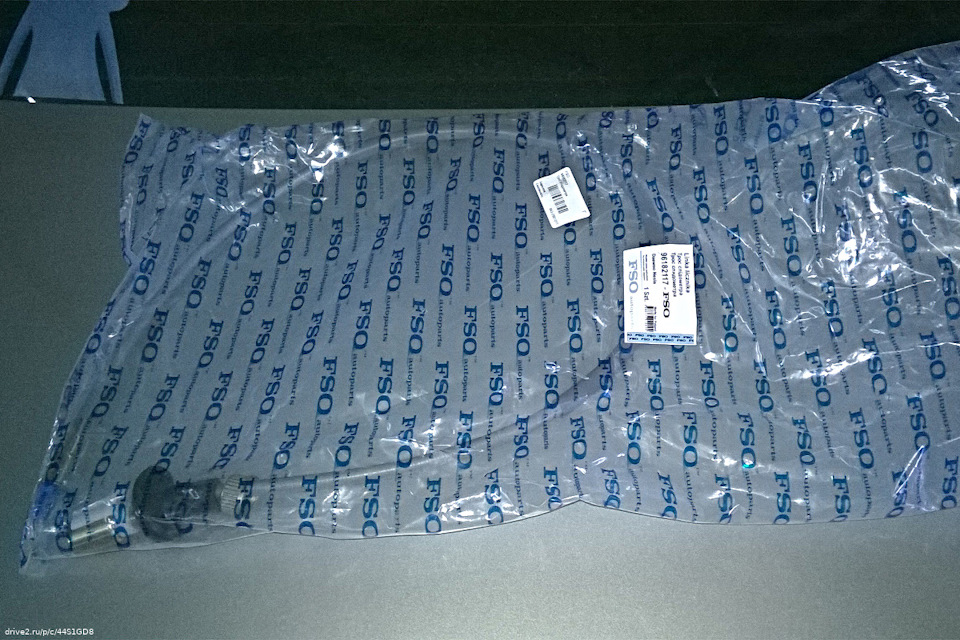

Дошли руки до троса. Привёз его в сервис.

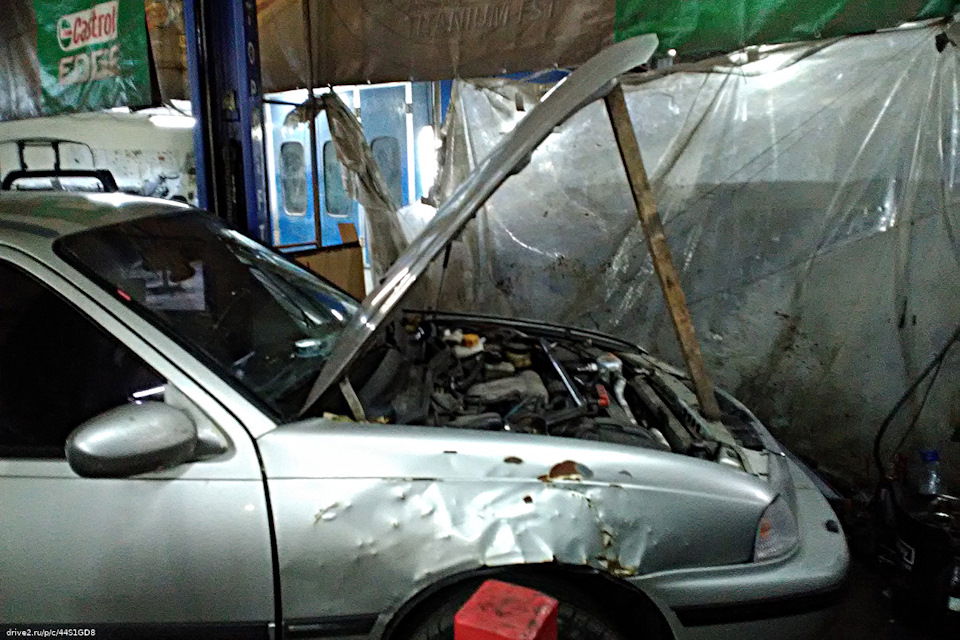

Чтобы открутить старый пришлось снять расширительный бачок (не сливая антифриз и не отцепляя шланги). Интересное решение — возьму себе на заметку.

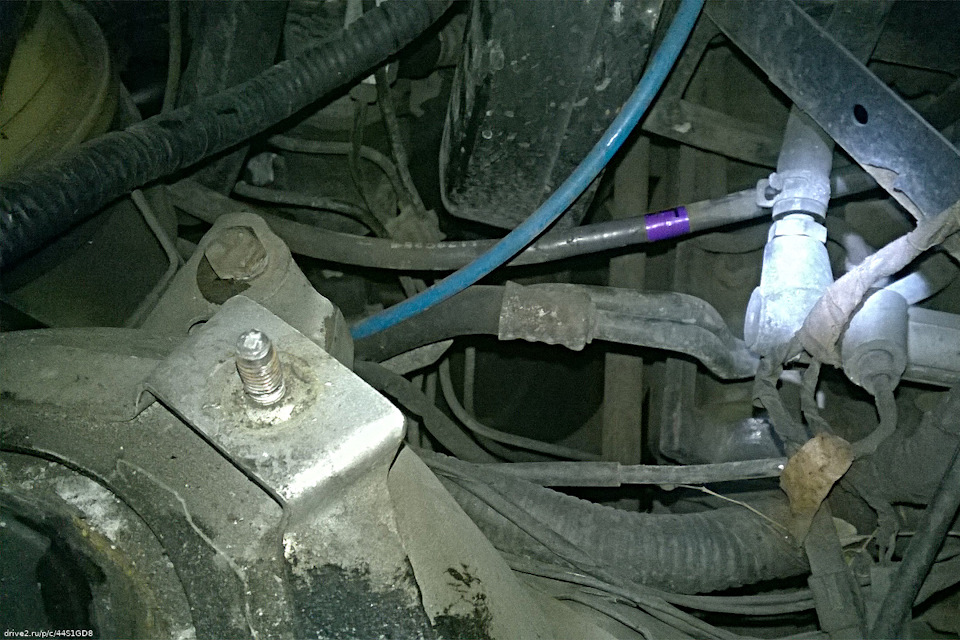

Посмотрел, как проходил там старый трос.

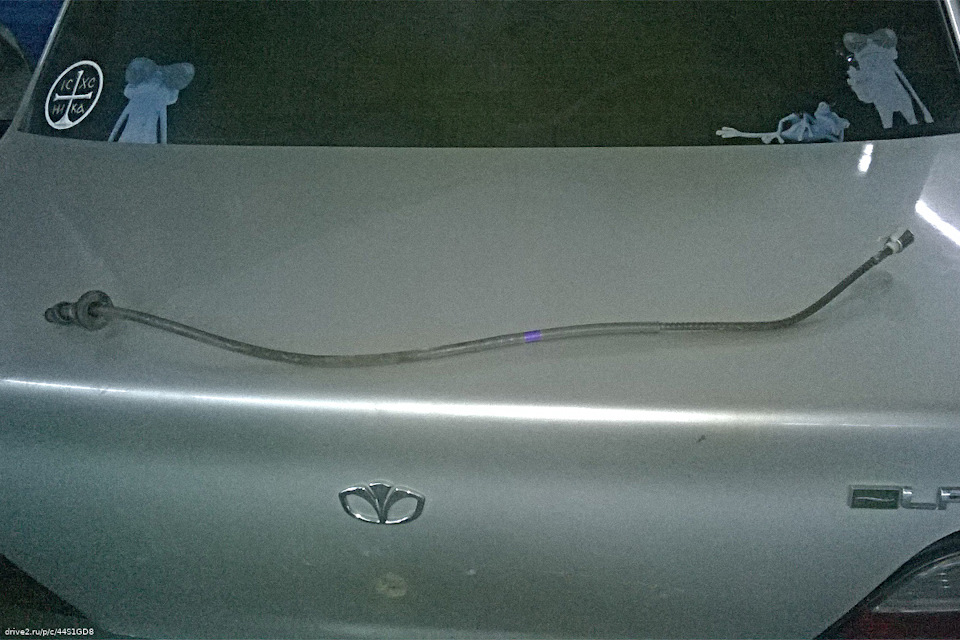

Вот его уже отцепили от датчика.

И вот крутит мастер в руках оба троса и говорит: «что-то мне больше нравится как крутится старый». Новый всё равно поставили.

Со словами: «сейчас поставим новый, зачекай через сколько будем возвращать старый». Такие дела.
Текущий пробег: 286609 км.

Update 19/12/2019
Вот реально, что хочу сказать: новый трос издаёт звуки. Если старый издавал иногда и зимой, то новый делает это постоянно. Музыка спасает, но… Это начинает делать мне нервы.
Текущий пробег: 290865 км.

Update 19/06/2020

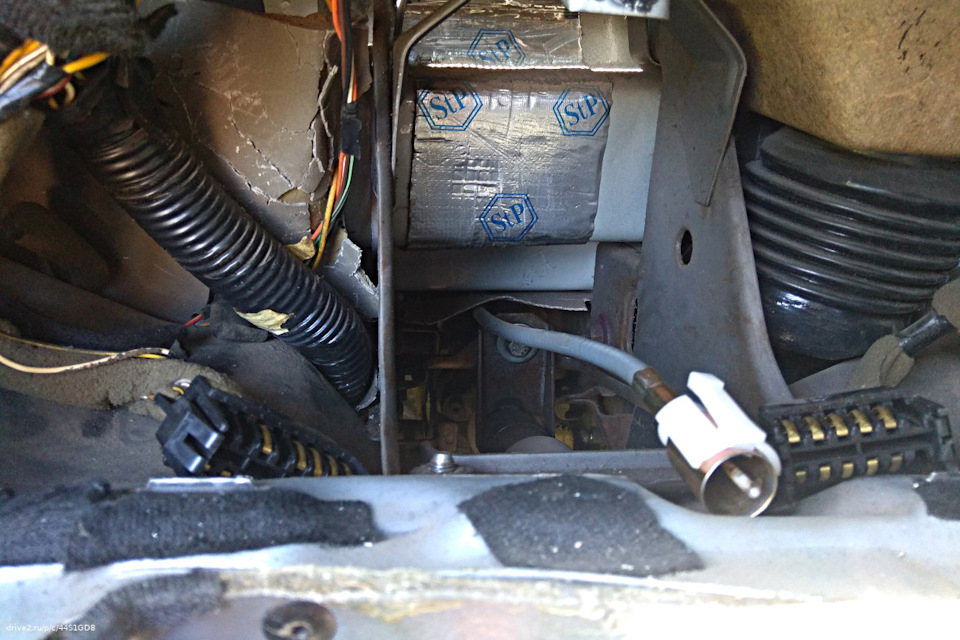

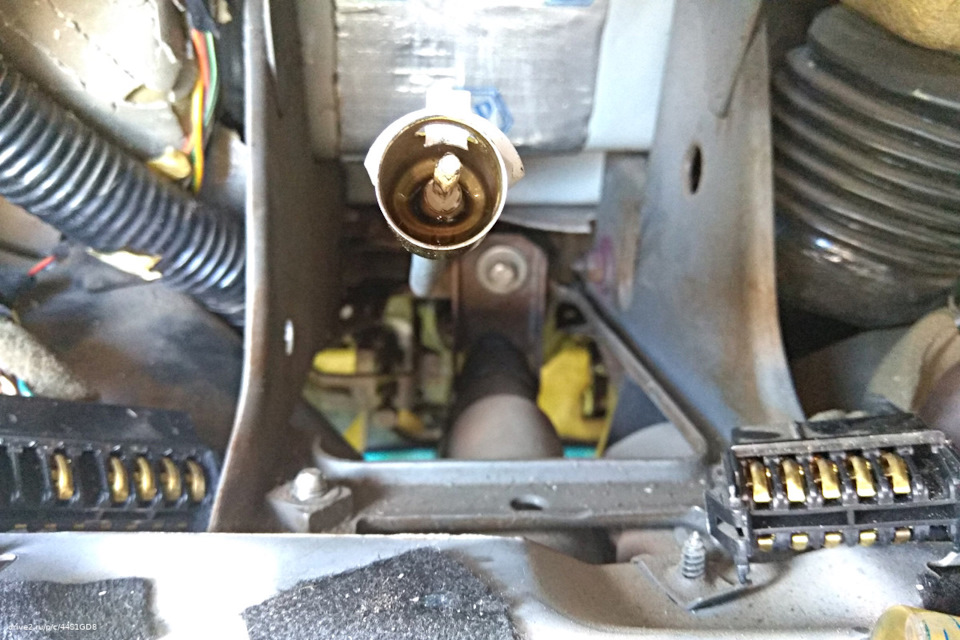

Как и говорил мастер в сервисе, новый трос объективно хуже старого. И старый мне не надо выбрасывать, потому что будем ставить его назад рано или поздно. Но перед тем как возвертать старый трос взад, я снял приборку.

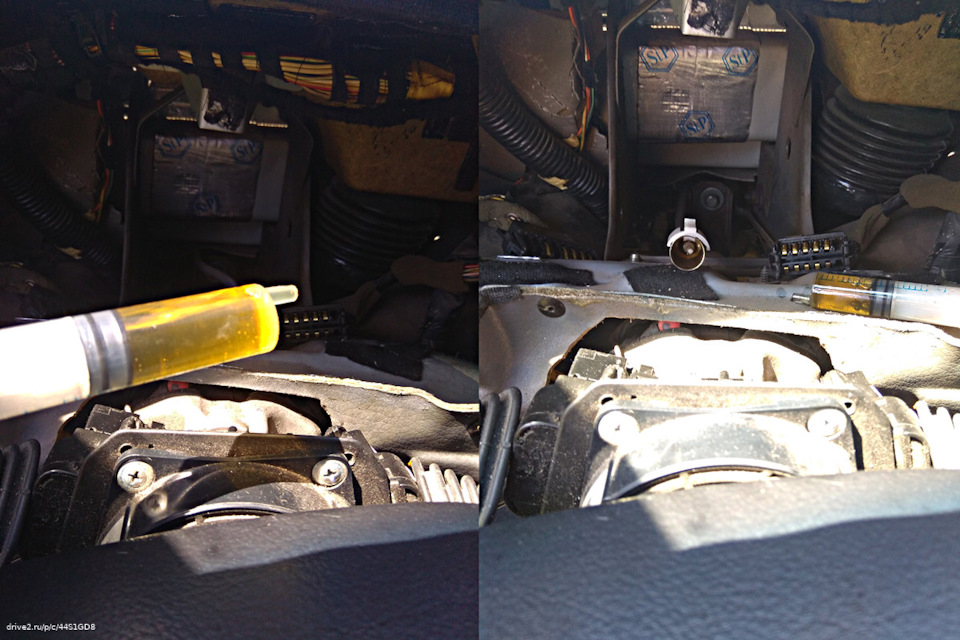

Чтобы было удобно влить под оплётку троса 5 кубиков трансмиссионного.

Дождусь пока всосётся и соберу назад.

А пока поискал шпильку. Дело в том, что мне рассказывали, что за приборкой есть какая-то шпилька, к которой прикручена масса… Ну да, шпилька есть, но к ней ничего не прикручено.

Источник

Особенности эксплуатации и обслуживания датчика скорости Дэу Нексия

Содержание

Датчик скорости играет важную роль в системе управления транспортным средством. Неисправный датчик, во многом препятствует правильной функции авто. Рассмотрим устройство и принцип функционирования датчика скорости для проведения самостоятельной диагностики.

Более ранние модели авто, оборудованные двигательной системой с карбюратором оснащались спидометром, имеющим механический привод. Привод контрольно-измерительного прибора располагался в корпусе коробки передач. Показания анализатора поступали на прибор, расположенный в приборной панели через вращающийся проводник. В ходе развития автомобилестроения, транспортные средства стали всё чаще оснащаться инжекторами. Данная конструкция машины подразумевает установку электронных спидометров. Электронный спидометр получает сигнал от датчиков и транслирует его на приборной панели авто. Современные датчики скорости во многом отличаются от более ранних аналогов и функционируют по принципу эффекта Холла.

Принципы функционирования датчика скорости Дэу Нексия.

На современных машинах марки Дэу, датчик скорости передает сигнал электронному блоку управления. Передаваемый сигнал имеет вид изменяемого напряжения, которое преобразуется в необходимые скоростные параметры — километры в час.

Основные функции датчика скорости:

Передача показателей на спидометр. Трансляция сигналов на электронный блок управления для поддержания крутящего момента.

Для правильного выполнения основных задач анализатора, он подключается к контроллеру и показательному прибору через блок в двигательной системе. В электрической схеме датчика скорости присутствует предохранитель, который располагается в кабине транспортного средства на контроллере радиатора печки.

Первичная диагностика не исправности датчика скорости осуществляется бортовым компьютером транспортного средства. При этом бортовой компьютер может выдавать несколько кодов ошибки. Каждый код соответствует определённому характеру неисправности анализатора. Для осуществления диагностики прибора с помощью бортового компьютера, необходимо руководствоваться комплектующей инструкцией завода изготовителя.

Наиболее распространёнными, являются сигналы о следующих ошибках прибора:

Полностью отсутствующий сигнал анализатора. Переменный или прерывистый сигнал датчика скорости. Некорректная работа контрольного прибора, транслирующего скорость на приборной доске автомобиля. Некорректная работа двигателя на малых оборотах. Самостоятельное завершение работы двигателя на холостом ходу. Увеличение топливного расхода. Снижение мощности и продуктивности двигателя.

При появлении рассмотренных ошибок, необходимо приступить к диагностике электро схемы двигателя. В нередких случаях, причиной отказа дачка является окисления контактов. Также проверка и замена датчика может понадобиться в случае возникновения сразу нескольких признаков.

Данные факторы, также могут указывать на неисправность других систем транспортного средства, например, топливной совокупности. Но, при возникновении указанных неисправностей и одновременной ошибке бортового компьютера, необходимо оперативно приступить к диагностике датчика скорости. Для того чтобы провести диагностику анализатора скорости нужно снять датчик и зубчатый ротор. Для начала необходимо провести визуальную диагностику элемента. В случае если на поверхности анализатора были обнаружены механические повреждения, то устройство подлежит обязательной замене. Также датчик требует замены в случае нарушения полюсной части элемента.

В ходе эксплуатации транспортного средства, скоростной анализатор передает контроллеру частотный и импульс. Частота сигнала находится в прямой зависимости от скорости движения транспортного средства. Контрольная система использует полученный сигнал для осуществления контроля за работой двигательной системы на холостом ходу. Данную функцию электронный блок управления осуществляет посредством регулировки холостого хода и управления подачей воздуха вокруг дросселя.

Самостоятельная замена датчика скорости Дэу Нексия.

Этапы работ.

1. Перед началом замены, нужно дождаться нормализации температура двигателя. Для этого лучше открыть капот. Также, обязательным условием выполнения работ является наличие достаточного освещения.

2. После того как двигатель автомобиля остыл, необходимо обесточить бортовую сеть машины.

3. Следующим шагом после отсоединения аккумуляторной батареи необходимо найти датчик скорости и очистить соседствующую поверхность от лишней грязи.

4. Далее, освобождаем проводники датчика и снимаем контактную группу. Для этого понадобится отжать фиксатор.

7. После демонтажа привода необходимо проверить состояние уплотнительных колец. Если за время эксплуатации транспортного средства уплотнительное кольцо порядком износилось, то его рекомендуется заменить. После чего, устанавливаем исправный шток и собираем привод в обратной последовательности.

8. Теперь можно приступить к монтажу нового датчика скорости. Для этого аккуратно вращаем его по часовой стрелке, не повреждая корпуса изделия. В ходе проведения работ внимательно следуйте всем мерам техники безопасности.

Датчик скорости Нексия несмотря на свои небольшие габариты является весьма важным устройством транспортного средства. В случае нарушения его функции, необходимо в обязательном порядке приступить к диагностике. Замена датчика своими руками позволит восстановить работоспособность машины, сэкономив на услугах профессиональных мастерских. При проведении работ используйте только проверенный инструме нт дл я того, чтобы не повредить хрупкую структуру датчика. Перед тем как приобрести устройство для последующей замены внимательно ознакомьтесь с инструкцией производителя.
