Део нексия замена личинки замка зажигания
Daewoo Nexia Черная вишня › Бортжурнал › Замена личинки замка зажигания и КГ
Всем привет. Произошла небольшая неприятность с машинкой. Выхожу с утра из дома, надо ехать на пары. сажусь в машину, поворачиваю ключ во второе положение, подожду пока накачает безонасос, поворачиваю ключ в 3 положение в котором крутит стартер — 0 реакции. Думаю — ну всяко бывает, пробую еще раз. Поворачиваю ключ в 0 положение, а на приборке все так же горят индикаторы, как и во 2 положении ключа. вытаскиваю ключ — все точно так же, только магнитола выключается. По быренькому снял кожух рулевой колонки, скинул фишку с КГ и поехал на пары на автобусе.)
Сегодня появилось время починить свою малышку. Как оказалось при разборке всего — обломался кусочек личинки, который поворачивает КГ.
Завтра утром надо ехать за город на машине, поэтому ждать замок из интернет магазина не вариант.
Завел машину замкнув отверткой контакты на КГ. Приезжаю в магазин — оригинал 1500, аналог 500. Нуу…думаю это не ремень ГРМ, тут при поломке клапана не загнет.) взял аналог) Качество конечно хуже, и на ключи надписи дэу нету) но заводит, да и фиг с ним.
Нигде не мог найти подробной инструкции как поменять замок зажигания. Может кому то поможет мой мини гайдик 🙂
Как снимать нижний пластик рулевой колонки писать не буду, тут все просто.
Далее скидываем фишку с КГ, и откручиваем ее. Думаю почти каждый владелец нексии хоть раз, да менял КГ) так что тоже не буду описывать)
Далее начинается самое интересное. Что бы вытащить личинку, нужно найти что ни будь прочное, что можно согнуть и вставить в дырку в замке зажигания. Я использовал гвоздь. На него нужно надавить, и повернуть ключ во 2 положение, после чего вы почувствуете как утопилась железная хрень на личинке, и замок сам немного выскочит
По всем инструкциям нужно просто вытащить замок. НО НЕ ТУТ ТО БЫЛО. он засел намертво, на половину вытащеный. И ключ не вынимался. дергали дергали, хрен знает как, но вдвоем вытащили, друг тянул за ключ и замок, я выталкивал его отверткой в дырку со стороны КГ, так он и вылетел.
Думали сейчас вставим замок, да не тут то было. Просидели еще пол часа где то.
Как в итоге выяснили, мешает на личинке вот этот непонятный язычок.

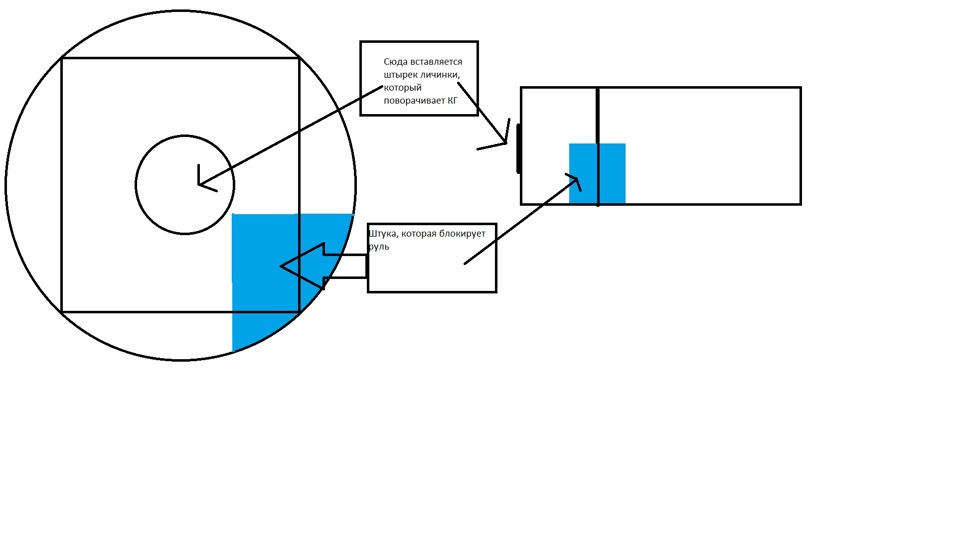

Он упирается в железную хрень которая блокирует руль. Она ходит вверх — вниз. когда руль заблокирован, она поднимается. В нормальном состоянии по серединке зафиксирован. но можно его опустить самостоятельно. Так скорее всего непонятно, но когда будете пытаться вставить личинку — поймете о чем я говорю) для наглядности нарисовал кое как
В итоге в отверстие со стороны КГ я вставлял согнутый гвоздь, которым выдавливал личинку, и там в замке прижимал вниз эту в которую упирается язычок на личинке. со второй попытки все вышло. ну а дальше просто накидываем КГ и собираем все обратно)
Заодно сменил КГ, на всякий случай, что бы 200 раз не лезть)
Как поменять личинку замка зажигания на Дэу Нексия своими руками
По тем или иным причинам, иногда техника подводит в самый неподходящий момент — мы вставляем ключ в замок зажигания, ключ проворачивается, но ничего не происходит. Не загорается приборка, не работает стартер. Методом несложных логических вычислений мы понимаем, что дело в замке зажигания. Не работает либо контактная группа, либо личинка замка её не проворачивает. Приступаем к решительным действиям.
Диагностируем замок зажигания и покупаем новую личинку
Чтобы продиагностировать замок, неплохо бы до него добраться. В любом случае, добираться придётся. Для этого нам пригодится только крестовая отвёртка.
Выворачиваем саморезы нижнего кожуха.
Крестообразной отверткой отворачиваем верхние саморезы.
Артикулы
Новая корейская личинка замка зажигания KR 410 получила артикул S6460003 и стоит в пределах 700 рублей.
Замена замка зажигания на Дэу Нексия
Мы уже сняли оба кожуха рулевой колонки и контактную группу, осталось только вынуть старую и установить на место новую личинку. Из инструментов нам потребуется только металлический стержень толщиной 2-4 мм (подойдёт шестигранный Г-образный ключ, проволока, загнутая буквой Г, на худой конец, обычная большая скрепка или булавка). Приступим.
Нажимаем на фиксатор шестигранником подходящего размера.
Вытаскиваем сломанную личинку.
Поворачиваем ключ в положение № 2 и вставляем новую личинку в корпус замка.
Заключение
При использовании не оригинальных деталей могут возникнуть проблемы с установкой, решаемые смекалкой и надфилем или напильником.
Если личинка оригинальная или сертифицированная, никаких проблем по установке не возникнет и можно начинать сборку замка в обратном порядке. Устанавливаем клемму АКБ на место, проверяем работу замка зажигания и прикручиваем кожухи рулевой колонки на место. Удачной всем работы, не теряйте ключи и добрых всем дорог.
Daewoo Nexia Lady in white › Бортжурнал › Замена личинки замка зажигания, осмотр КГ
Тема не новая, но все таки. Почтила и меня такая участь первый раз за 8 лет.
Существует такая неприятность, как обламывается шток замка зажигания, который проворачивает контакты в КГ.
И бывает (случается) в самый не подходящий момент. Вставляешь ключ, начинаешь проворачивать, и ОПА — картина Репина «ПРИПЛЫЛИ», ключ легко проворачивается (машина может остаться в положении зажигания, а может и в положении I, хуже когда в положении «стартер»), и положение ключа уже не влияет на что.
Если остался в положении «зажигание» или «стартер», то открываем капот и снимаем клемму с АКБ.
Снимаем кожухи рулевой колонки (нижний и верхний) и снимаем контактную группу, держится КГ на защелке (так что на ломайте).
Затем маленькой отверткой (у меня регулируемая колонка с контактным кольцом и оно мешает хорошо долезть отверткой, так отвертку не много выгнул, что бы по пол оборота откручивать винт крепления КГ), откручиваем винт крепления КГ до тех пор, пока легко не снимется КГ.
Далее можно надеть разъем на КГ и вставив плоскую отвертку в прорезь КГ, завести и ехать, по приезду не забывать также отверткой поворачивать для отключения зажигания. (Магнитофон при поворачивании отверткой в положение зажигание работать не будет, по скольку не будет замкнут контакт «КА» (шток личинки нажимает его).
Теперь нужно вытянуть сам замок. Для этого нужно повернуть колеса (например вправо, вывернув руль) для того, что бы блокиратор руля не защелкнулся. Вставить ключ в замок и провернуть в положение II, при этом вставить что то подходящее нужного диаметра (я вставил ключ — шестигранник, он как раз выгнутый) в отверстие нажимая на фиксатор замка, ключ можно не много при этом проворачивать туда-сюда, что бы фиксатор на жался.
Нажимая шестигранником, тянем за ключ и вытаскиваем замок.
Достаем новый замок.
Убираем заусеницы если такие имеются, сравниваем со старым, проверяем как проворачивается ключ, вставляем ключ в положение II, что бы язычок (фиксатор замка) на жался (в топился в корпус замка).
Я попытался вставить замок в корпус, но у меня не получилось (старый замок без проблем входил), начал сравнивать, и мне показалось, сто чуть-чуть толщина металла у нового толще, и среза как на рисунке (обведено красными кружками) нет.
Как я не пытался вставить его, у меня не получалось. Решил пойти простым методом. Сменить только личинки, а корпус замка оставить свой оригинальный.
Для этого мы вставив ключ и проворачиваем внутреннюю часть личинки до упора фиксатора, отверткой нажимаем на него и выводим из зацепления.
ВНИМАНИЕ! Этот фиксатор сидит на пружине, и хорошо отлетает, так что будьте внимательны, не потеряйте его, а также пружину.
Тоже самое проделываем со снятым старым замком, затем нашу новую личинку вставляем в старый корпус замка, вставляем пружину (она у нас была вставлена уже), вставляем фиксатор нажимаем ключом и проворачиваем, что бы шток сел на свою рабочую область.
Хотел переставить секреты на личинке, что бы пользоваться одним ключом, но появилась засада, толщина секретов оказалась на оригинальной толще, чем на другой (новой). По-просту в новую личинку секреты не входили. Ну ничего страшного.
И так собрали замок.
Проверяем как проворачивается ключ, если нужно смазываем не много и вставляем уже в свое посадочное место без проблем. Когда вставляете он должен защелкнуться.
Теперь заодно проверяем КГ (раз уже разобрали).
Разбираем ее (легко разбирается, держится на защелках).
Проверяем контакты, зачищаем контакты (пластины подвижной и не подвижных контактов) наждачной бумагой «0». Все вытираем, и не много смазываем.
Теперь собираем ее и вставляем на свое место, закручиваем винт крепления КГ, надеваем плотно разъем КГ, надеваем клемму АКБ, вставляем ключ и радуемся нашей работе.
Заодно и поменял крышечку на замок на более новую. Отчетливо видно положение ключа.
P/S
Можно конечно было попробовать сменить секреты на личинке, но это я попробую на досуге.
Пока буду пользоваться 2-мя ключами. Один на ЗЖ, другой на двери. Т.к. ключом от дверей редко пользуюсь, пока неудобств больших не возникает.
