DVS-INJECT › Блог › Промывка форсунок на Daewoo Matiz + замер давления топлива

Цель промывки — профилактика

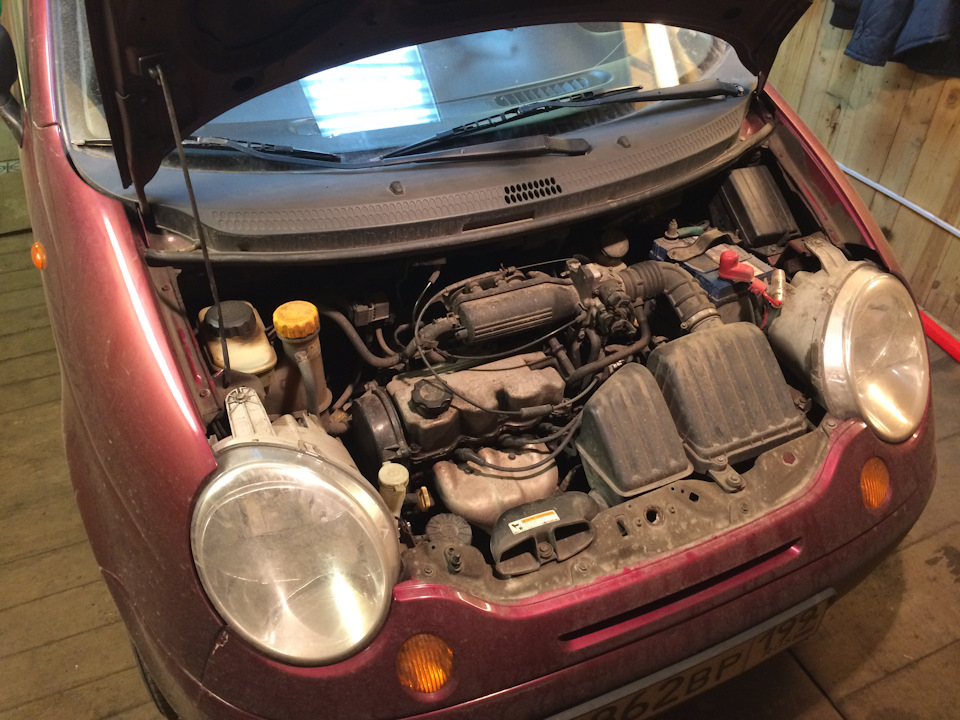

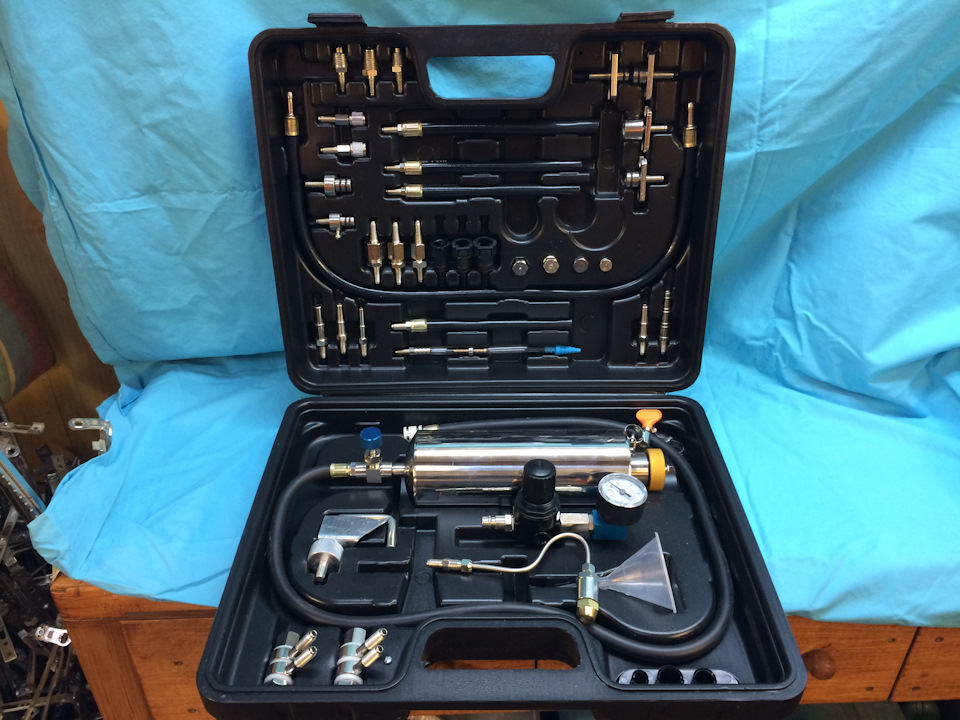

Ранее был заказан набор для промывки инжектора, поэтому городить конструкцию самому не пришлось.

Первым делом надо скинуть давление в топливной рампе, (чтобы не залить бензином все вокруг), для этого я просто снял фишку с топливного насоса сзади под сиденьем, завел машину, она немного поработала, сожгла остаток топлива в рампе и заглохла. Чтобы не лезть под сиденье можно вынуть предохранитель на насос, он находится под капотом в блоке предохранителей под номером 21 (f3).

Сбросив давление можно отсоединять подачу топлива к рампе.

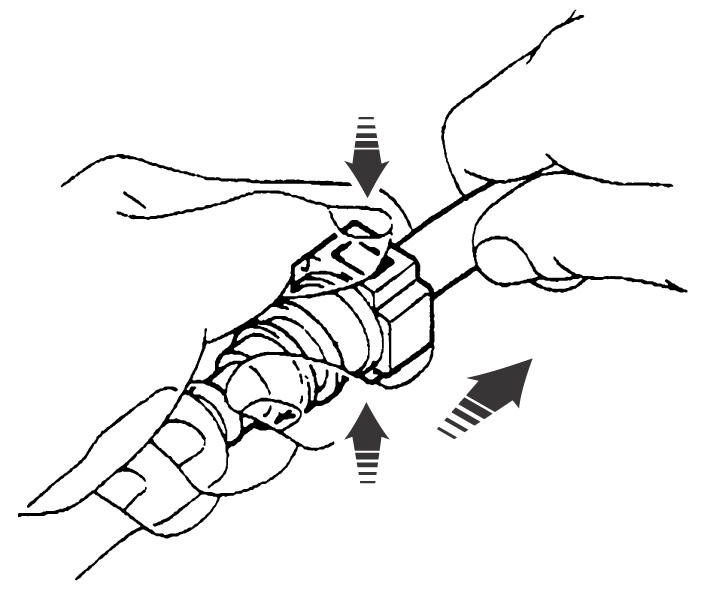

Здесь все просто, нажимаем на фиксаторы с двух сторон и тянем вниз соединитель, может понадобится отвертка, очень тугие фиксаторы.

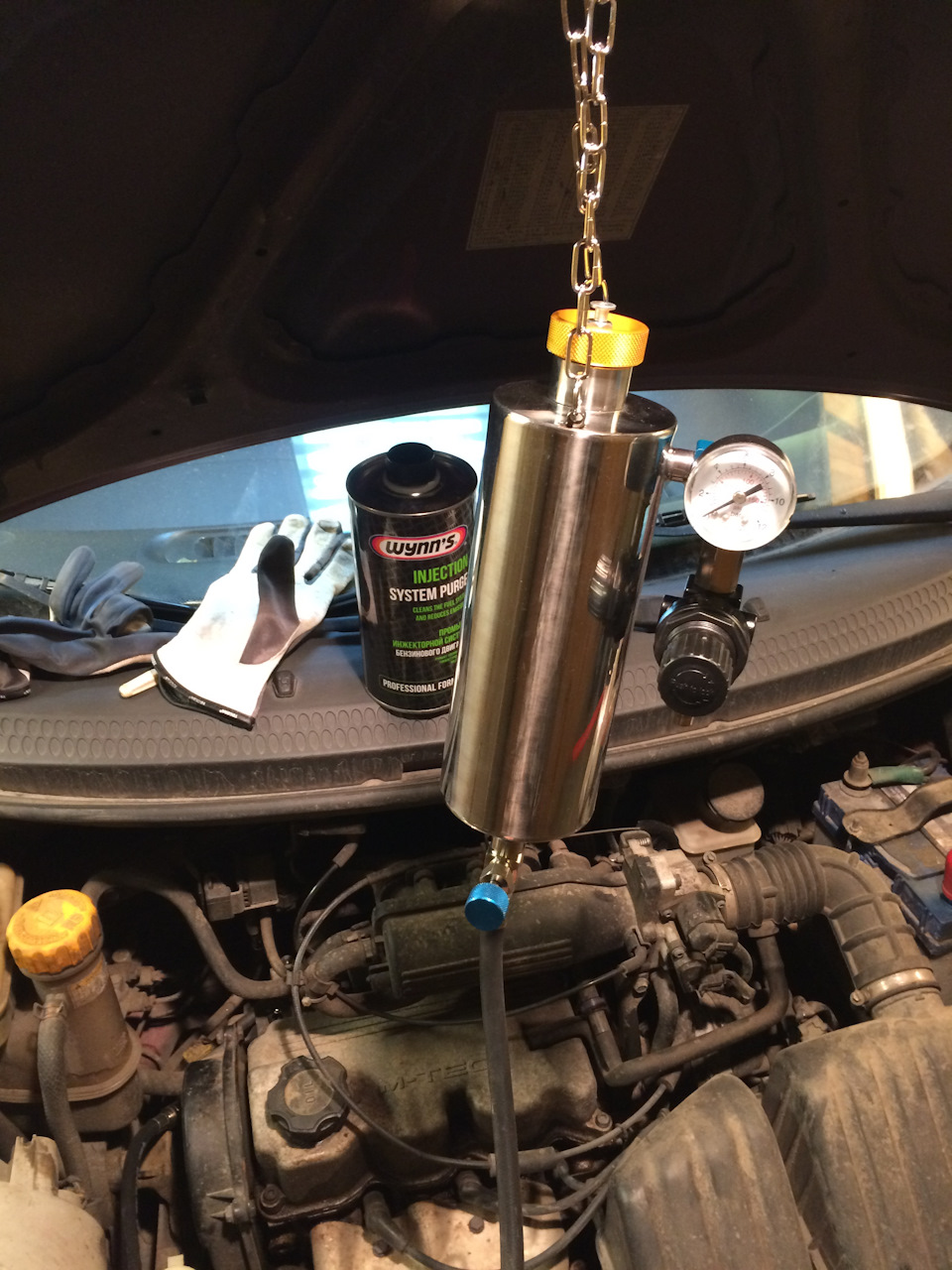

Далее подключаем баллон из набора к топливной рампе,

заливаем промывочную жидкость, я использовал Wynns, подаем давление в баллон примерно 3.5 бара и заводим двигатель. Даем поработать на холостых минут 10, потом глушим двигатель и немного ждем чтобы жидкость въелась в отложения. Потом двигатель можно покрутить на средних оборотах.Вот и все, отсоединяем баллон. Так-же я решил проверить состояние топливного насоса и регулятора давления. Собрал тройник используя хомуты, советский манометр и кусочки шлангов, получилась вот такая конструкция

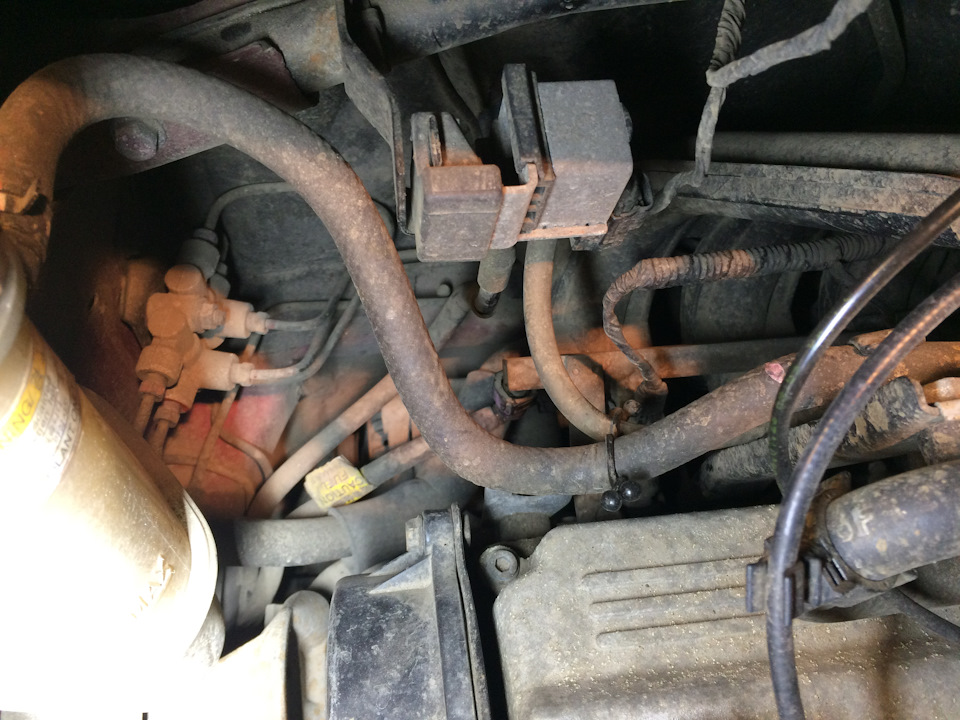

Подсоединил ее в разрез между трубкой подачи топлива и рампой

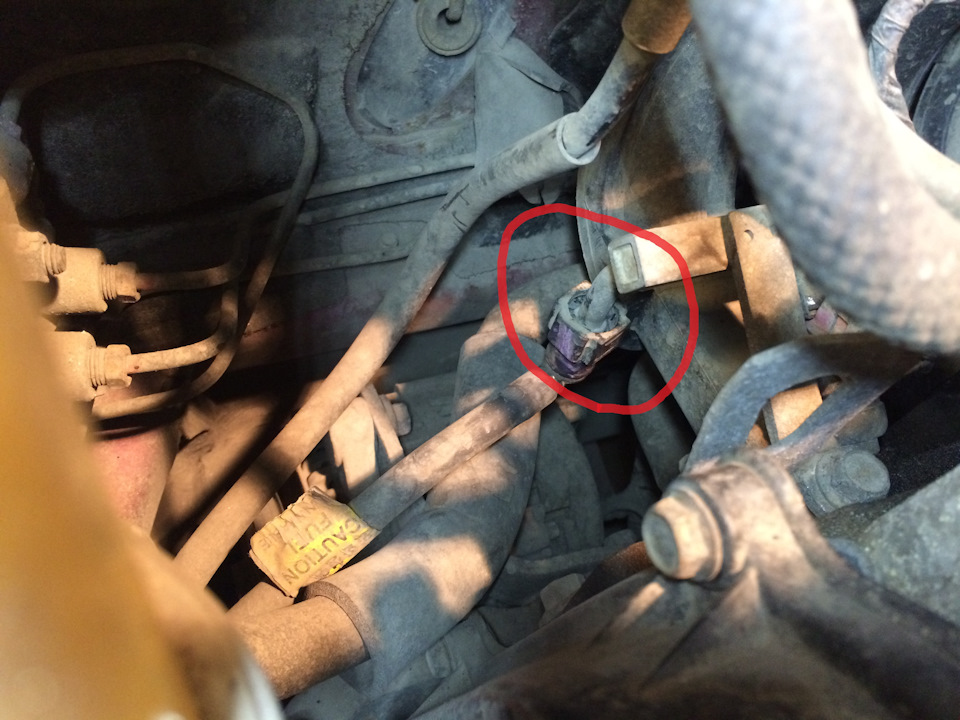

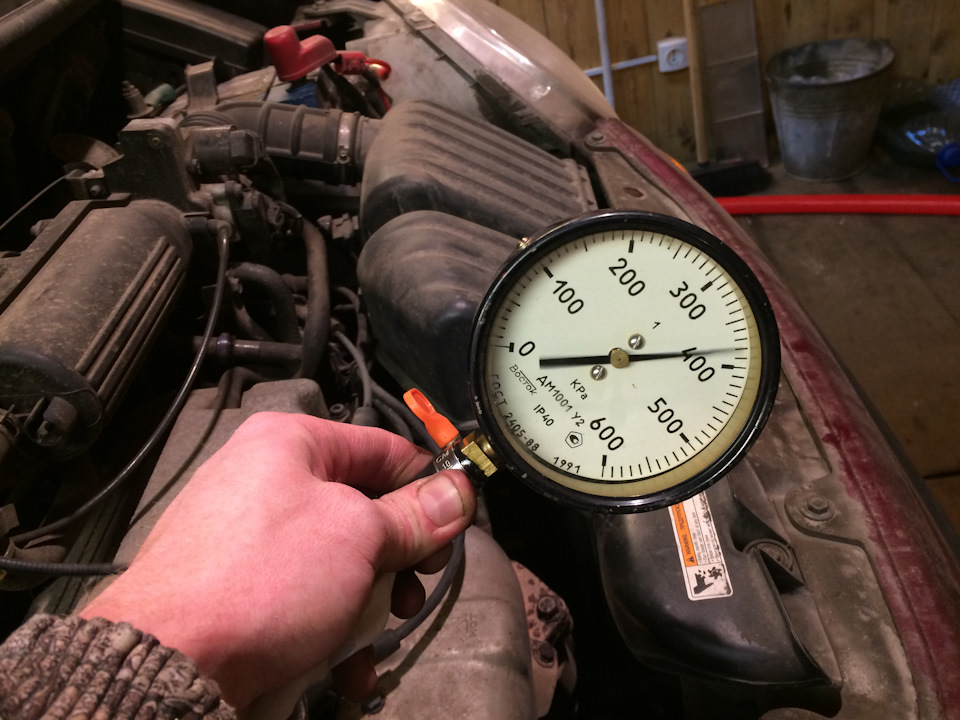

Одел обратно фишку на топливный насос и завел машину. Давление показало в районе 3.8 бара

что является хорошим показателем. Чтобы проверить регулятор давления топлива (он находится в модуле бензонасоса в баке), просто глушим машину и смотрим на показания манометра, если давление не падает, значит регулятор исправен. После этого опять сбрасываем давление в топливной рампе, отсоединяем манометр и соединяем подачу топлива на место. По ощущениям после промывки двигатель стал работать стабильнее, немного снизился расход.

Надеюсь данный материал был познавательным и интересным!
Подписывайтесь на мой блог и обращайтесь!
Адрес: г. Королев, мкр. Первомайский, ул. Советская, д.40
WhatsApp
Инстаграм
Мой блог

Источник

Daewoo Matiz Шило на мыло =) › Бортжурнал › Матиз птица гордая…пока не пнёшь не полетит! (замена бензонасоса)

Приехали… Что-то мой НЛО стал плохо идти на взлет… Заехала на сервис, померили давление, манометр показал 1.5 …маловато, меняй, говорят, бензонасос!
Есть 2 вида бензонасосов:
96341749 — под пластиковый бак
96570070 — под железный бак (в моем случае)
Они не взаимозаменяемые так как у них разные корпуса, крепления и подводка, но взаимозаменяемы их внутренности. Так что если вы не можете найти насос под свой бак, то покупаете насос для другого бака и сами или на сервисе вам перекидывают его внутренности. Работа не сложная.

Звоню в магазин… мол такие дела, сколько стоит топливный насос?
— Оригинал 6900р, неориг. со всеми скидками 4880р… Дороговато как-то будет!
Вспомнила я где-то на форуме вычитала, что внутренности эти подходят от наших ВАЗиков…и цена вопроса сразу в разы уменьшается. Например, моторчик по данным интернета от ВАЗ 2112 стоит 800 — 1200р и сетка-фильтр около 50 руб

В назначенный час всё было приобретено и подготовлено к операции.
Как снять бензонасос:
1. Отключить АКБ.
2. Откинуть подушку заднего сиденья.
3. Отковырять пластиковую накладку над бензонасосом.
4. Снять косу проводов, ведущую к насосу, для чего выдвинуть до упора оранжевый стопор и плавно потащить колодку с проводами, раскачивая из стороны в сторону. Не потерять резиновую прокладочку.
5. Отсоединить оба штуцера — надо нажать «кнопку» на «коннекторе». На одном штуцере кнопка сверху, на втором — сбоку. Крутить не надо, после нажатия кнопки всё просто снимается.
6. Открутить большую гайку (если ручками не получается, то упираем в ребро отвёртку и стучим по ней молотком — пойдёт).
7. Вынуть бензонасос. Пока он полувытащен, слить бензин. (полностью он всё равно не сольётся, лучше что-то подстелить дабы потом не нюхать эти благовония в машине)
8. Поставить новый насос, быть готовым к тому, что он войдёт не до конца (!)
9. Насос упёрся в дно бака, но насос рассчитан на баки разной ёмкости, так что надо плавно нажать на крышку насоса, пока она не утопится в уплотнительную резинку — насос «сожмётся».
10. Вытираем бензин из ямок.
11. Подключаем всё в обратной последовательности.

Перед тем как завести машину пару-тройку раз накачать бензин в насос ( включить и выключить зажигание)

Итог: НЛО стал заметно лучше набирать обороты с низов.

Основные причины поломки топливного насоса:
1. Залито непонятное топливо на непонятной заправке. В том числе и вода в бензине, что особенно актуально в зимние период эксплуатации автомобиля. В этом случае выход из строя бензонасоса обусловлен скорее его конструкцией. На входе в него не установлен фильтр и он засасывает всё что есть в баке.
2. Регулярная езда на пустом баке. Поскольку топливо в баке постоянно охлаждает работающий бензонасос, поддерживая его нормальную рабочую температуру.

Источник

Daewoo Matiz Дитя Кайена › Бортжурнал › Замена бензонасоса

Подняв заднее сиденье мы увидим вот такую пластиковую заглушку для доступа к бензонасосу, ее нужно снять.

Тут мы видим : колодка с электропитанием, трубки питания. Да, надеюсь понятно, что ради безопасности клемму с аккумулятора необходимо снять)

Оранжевый фиксатор необходимо вытащить, а после уже с легкостью снимается сама колодка с электропитанием.

Затем отсоединяем все оставшиеся топливные трубки

Чтобы достать сам насос, взяв головку на 8, откручиваем болты

Открученное металлическое кольцо убираем в сторону

И аккуратно вынимаем все в сборе из бака, смотрите там на дне пластиковой колбы есть бензин. Слейте его в другую тару.

Берем опустошенную колбу и снимаем два разъема, они будут мешать, когда начнем ее разъединять.

Поддев 3 фиксатора на колбе, сняв ее нижнюю часть, вы получите доступ к самому бензонасосу

Внизу насоса будет стоят топливный фильтр-сетка, снимаем его поддев отверткой, а после вынимаем сам уже бензонасос.

Аккуратно разъединяем вот этот хомут на трубке, опять можно отверткой.После снятия топливный трубки насос у вас в руках.

Новенький насос фирмы Pekar

Установив насос в своё гнездо, надеваем топливную трубку и хомут для четкой фиксации и не забываем про сетку на насос.

Собираем все в обратном порядке и вот он готовый к установке обратно в бак.

Друзья, эту стрелку не обходите стороной, она помогает выставить в баке правильное положение насоса. Все теперь собрано и ездим дальше) Всем Спасибо)

Источник

5.8.2 ПРОВЕРКА ДАВЛЕНИЯ ТОПЛИВА

ПРОВЕРКА ДАВЛЕНИЯ ТОПЛИВА

сброс давления топлива

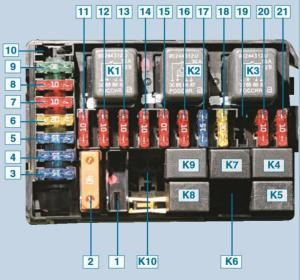

1. Выньте предохранитель топливного насоса, расположенный в блоке IPDM E/R.

2. Запустите двигатель.

3. После того, как двигатель заглохнет, проверните его два-три раза и сбросьте все давление топлива.

4. Поверните ключ зажигания в положение «OFF».

5. После обслуживания топливной системы поставьте предохранитель топливного насоса на место.

проверка давления топлива

Внимание:

• Перед отсоединением топливопровода во избежание опасности сбросьте давление топлива.

• Способ подсоединения топливных шлангов во время проверки давления топлива не следует применять в других целях.

• При проведении обслуживания не допускайте появления царапин или попадания посторонних частиц на участке подсоединения так, чтобы быстросъемный штуцер обеспечивал герметичность с внутренними кольцевыми уплотнениями.

• Не проводите проверку давления топлива при работающем электрооборудовании (напр., фар, обогревателя заднего стекла, кондиционера и т.п.). Вследствие колебаний нагрузки двигателя и изменений давления в коллекторе топливный манометр может давать недостоверные показания.

Примечание: Подставьте поддон под отсоединяемый топливопровод, т.к. из него может вылиться топливо. Полностью сбросить давление топлива нельзя, т.к. у моделей серии Л 0 нет системы отвода топлива.

1. Сбросьте давление топлива до нуля. См. выше.

2. Для проверки давления топлива подготовьте топливный шланг (В) и переходник топливной трубки (D) (специнструмент: KV10118400), затем подсоедините топливный манометр (А),

• Для проверки давления топлива пользуйтесь подходящим топливным шлангом (фирменным топливным шлангом NISSAN без быстро-съемного штуцера).

• Во избежание растягивания шланга при проведении проверки возьмите умеренно длинный отрезок.

• Не пользуйтесь шлангом для проверки давления топлива, если на нем имеются повреждения или трещины.

• Проверяйте давление топлива манометром.

3. Отсоедините топливный шланг.

• Не перекручивайте и не сгибайте топливный шланг, поскольку он сделан из пластика.

4. Подсоедините топливный шланг (1| для проверки давления топлива к топливной трубке (со стороны двигателя) при помощи хомута (2), как показано на рисунке.

• Оботрите масло или грязь с соединительного участка шланга при помощи тряпки, смоченной в бензине.

• Нанесите необходимое количество бензина между верхом топливной трубки (3) и буртиком №1 (4).

• Надевайте топливный шланг, пока он не коснется буртика №1 на топливной трубке.

• Пользуйтесь фирменным хомутом NISSAN (№ по каталогу: 16439 N4710 или 16439 40U00).

• При последующем подсоединении топливопровода ставьте новые хомуты.

• Затягивайте хомуты динамометрической отверткой.

:1-1,5Н*м(0,1-0,15кг-м)

• Убедитесь, что винт хомута не касается смежных компонентов.

5 Подсоединитепереходниктопливной трубки к быстросьемному штуцеру.

А: Топливный манометр

6. После подсоединения топливного шланга потяните за него с усилием около 98 Н (10 кг) и убедитесь, что он не соскочит с трубки.

7. Поверните ключ зажигания в положение «ON» и проверьте, нет ли утечек топлива.

8. Запустите двигатель и проверьте, нет ли утечек топлива.

9. Снимите показания с топливного манометра.

• Не проводите проверку давления топлива на работающем двигателе. Топливный манометр может дать недостоверные показания.

• При проведении проверки давления топлива проверяйте, нет ли утечек топлива на стыках через каждые 3 минуты.

На оборотах х.х.: прибл. 350 кПа (3,57 кг/см2)

10. Если результат неудовлетворительный, переходите к следующему пункту.

11. Проверьте следующее:

• не засорились ли топливные шланги и трубки;

• не засорился ли топливный фильтр;

• не засорился ли регулятор давления топлива.

Если все в порядке, замените регулятор давления топлива.

Если имеются недостатки, устраните их или замените компонент.

Источник

Дэу матиз давление в топливной системе

Регулятор давления топлива является элементом системы питания инжекторного двигателя, который позволяет поддерживать необходимое давление горючего в топливных форсунках на разных режимах работы ДВС. Другими словами, от исправности регулятора давления топлива (РДТ) зависит общая производительность форсунок и стабильность работы мотора.

С учетом того, что регулятор давления фактически является мембранным клапаном, выход данного элемента из строя может сильно влиять на работу двигателя. В этой статье мы рассмотрим принцип работы регулятора, выделим основные признаки его неисправностей, а также поговорим о том, как проверить регулятор давления топлива.

Читайте в этой статье

Для чего нужен регулятор давления топлива

Как уже было сказано выше, указанный регулятор поддерживает нужное давление горючего, необходимое для нормальной работы форсунок с учетом того или иного режима работы силового агрегата. Другими словами, РДТ влияет на количество и интенсивность подачи топлива, которое попадает через форсунки в цилиндры мотора.

Если просто, количество топлива, подаваемого в двигатель в момент впрыска, зависит от того давления, которое создается внутри топливной рампы (рейки), а также от длительности импульса для открытия форсунки и разряжения во впускном коллекторе.

Для более точного дозирования и поддержания постоянного давления используется мембранный клапан-регулятор, который испытывает с одной стороны давление горючего, а с другой на него воздействует усилие пружины. РДТ используется в системах питания, где присутствует так называемая «обратка». Местом установки регулятора является топливная рампа. Также указанный элемент может быть расположен в топливном баке, при этом подобные системы обратной магистрали не имеют.

Топливный насос осуществляет подачу к форсункам строго определенного количества горючего применительно к конкретным условиям и режимам работы ДВС. Добавим, что в указанной системе дополнительно присутствует клапан сброса избыточного давления, что позволяет избежать его повышения до критической отметки.

Неисправности регулятора давления топлива

Проблемы в системе питания двигателя могут быть разными. По этой причине во время диагностики необходимо учитывать определенные признаки неисправности регулятора давления топлива. Чаще всего главными симптомами считаются такие, когда двигатель не набирает обороты и не развивает полную мощность, а также глохнет на разных режимах работы. В списке основных признаков специалисты отмечают:

Отметим, что неисправность РДТ на бензиновых авто напоминает по симптомам распространенные проблемы с топливным насосом или его сетчатым фильтром. По этой причине во время определения неисправностей системы питания необходима обязательная проверка регулятора давления топлива.

Другими словами, если машина глохнет на холостом ходу, пропала мощность двигателя, появились провалы, автомобиль дергается во время разгона или в момент переключения передачи, отмечен значительный расход горючего, тогда дело может быть не только в сетке бензонасоса, моторчике или его реле, но и в регуляторе давления топлива.

Неполадки регулятора обычно сводятся к тому, что пружина теряет нужное усилие, в результате чего горючее преждевременно сливается в «обратку», а двигателю попросту не хватает топлива в момент нажатия на газ и повышения оборотов, а также на переходных режимах. Получается, давление в топливной рампе при неисправной пружине регулятора давления топлива низкое, в результате чего двигатель работает неустойчиво, снижается мощность мотора, ЭБУ не способен правильно корректировать состав смеси для различных режимов работы и т.п.

Еще возможны сбои в работе РДТ, когда регулятор давления в топливной рампе начинает заклинивать с определенной периодичностью. В таких случаях в системе топливоподачи возникают перепады давления, машина начинает дергаться. Добавим, что к наиболее частым причинам выхода регулятора из строя, в результате чего проявляются признаки неисправности регулятора давления топлива на дизеле или бензиновом авто, также относят износ самих материалов внутри устройства, то есть клапан со временем просто отрабатывает свой ресурс. На срок службы и состояние регулятора влияет качество топлива и содержание различных примесей в нем, длительный простой транспортного средства без запуска двигателя и т.д.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

Опции темы

Отображение

Бензонасос или регулятор давления?

Проблема такая — при включении зажигания как положено включается бензонасос, который накачивает бензин, поднимает давление в рампе и через 2 сек (как и по мануалу) отключается. А вот если перестал отключаться и жужжит постоянно? В чем может быть проблема?

Бензонасос или регулятор давления?

Вообще-то датчика давления в топливной рампе у нексии нет — бензонасос работает как мозги скажут. Клапан чисто механический, обратной связи с насосом не имеет, просто травит давление до заданного.

Бензонасос или регулятор давления?

Бензонасос или регулятор давления?

Может быть, но ведь реле должно чем-то управляться. Откуда оно «знает», что надо отключиться?

Бензонасос или регулятор давления?

в n150 есть датчик давления и стоит он как раз на рампе с боку со стороны аккум. писюлька такая круглая. очень часто выходит из строя и делает мозги и машина то тупит то летит как самолет.

Бензонасос или регулятор давления?

Причина оказалась в датчике давления масла: он трехконтактный, один контакт отключает массу и гасит лампочку «Масло», а два других наоборот, замыкаются и включают бензонасос параллельно реле бензонасоса. Так вот, эти контакты «залипли» и при включении зажигания сразу включали бензонасос. А реле бензонасоса управляется «мозгами», которые отключают реле через 1,5-2 сек если не пошли импульсы на форсунки или на катушку зажигания.

Неужели никаких версий?

Кто знает, от матиза подходит? С наступлением жары на прогретую стала троить, глохнуть и т.п. Отключил подающий шланг от рампы, заткнул его манометром, включил зажигание — 4 бар. Опять подключил рампу, поставил тройник с манометром в разрыв, включаю зажигание — 2 бар. Завёл, на ХХ так же 2 бар. Поменял памперс на б/н — ситуация не изменилась. Поставил почти новый бензонасос от матиза (достался за пиво), заткнул магистраль манометром, включил зажигание — 4 бар, ставлю в разрыв, завожу — на ХХ 2.2-2.5 бар. НО! С родным после того как моторчик отключается, давление сохраняется, а с матизовским — накачал, отключился и давление падает до нуля. На сколько я понял при «глухом» измерении должно быть

6 бар, а при «проходном» (через тройник)

3 бар. Получается мой старый насос полудохлый, а матизовский просто «не прокачивает» такое давление, да плюс ещё его и не держит, или я чего то не понимаю? Что посоветуете?

Регулятор давления должен примерно тройку (2,75 — 3,25) держать и не открываться. Когда насос качает 6 и регулятор открыт, бензин циркулирует бак — рампа — бак. Таким образом он охлаждает рампу. А если нет циркуляции в жару бензин в рампе вскипает, отсюда и проблемы.

у меня в рампе 3 кг, если снята вакуумная трубка. если подключить, то держит 2.2 — 2.4 кг. неисправен регулятор? не верится, держит же стабильно давление. может длч sohc 1.5 это нормально?

Николай Пчелинцев (г. Тамбов)
Автомобиль DAEWOO MATIZ выпускается в нескольких модификациях с объемом двигателя 0,8 и 1,0 литров с механической и автоматической коробкой передач, с кондиционером или без него.
Автомобиль комплектуется трехцилиндровым (0,8 л) или четырехцилиндровым (1,0 л) четырехтактным двигателем с водяным охлаждением. В этой статье рассматривается система управления трехцилиндрового двигателя объемом 0,8 л.

В состав системы управления автомобиля DAEWOO MATIZ входят различные датчики и исполнительные механизмы, которые управляются бортовым электронным блоком управления (ЭБУ).

Рассмотрим принцип работы электронного блока управления.

Принцип работы ЭБУ

ЭБУ контролирует сигналы датчиков, установленных на двигателе и других узлах автомобиля. После анализа сигналов с помощью программного обеспечения, хранящегося в ПЗУ, ЭБУ управляет зажиганием и форсунками, обеспечивая впрыск под давлением во впускной коллектор топлива и его сгорание.
Кроме того, ЭБУ обеспечивает выполнение программы внутренней самодиагностики, коды неисправностей отображаются на индикаторе, размещенном на приборной панели.

Электронный блок управления установлен с левой стороны под панелью управления.

Общий вид ЭБУ на автомобиле показан на рис. 1, а номера контактов и их назначение приведены в табл.1.

После включения зажигания ЭБУ включает реле топливного насоса. Топливный насос создает определенное давление в топливной системе.

Одновременно ЭБУ контролирует температуру охлаждающей жидкости двигателя и положение дроссельной заслонки.

ЭБУ выполняет расчет количества воздуха по отношению к топливу для обеспечения нормального пуска двигателя.

После запуска двигателя ЭБУ постоянно контролирует температуру двигателя и, в зависимости от этого параметра, производит расчет количества топлива, подаваемого на рампу форсунок, а также устанавливает требуемую величину холостого хода.

После пуска двигателя происходит разогрев датчика кислорода в выпускном коллекторе до рабочей температуры. Система в это время работает в режиме «Открытого контура» В этом режиме игнорируется сигнал от датчика кислорода. ЭБУ вычисляет соотношение «воздух/топливо» по сигналам отдатчиков температуры охлаждающей жидкости и давления во впускном коллекторе. После прогрева двигателя и датчика кислорода (более 300 «С и выше) ЭБУ переключает систему в режим «Закрытого контура». В режиме холостого хода система также работает в режиме «Закрытого контура», при этом постоянно используется сигнал датчика кислорода для поддержания соотношения «воздух-топливо» 14,7/1.

На рис. 2 показана упрощенная схема системы зажигания, а на рис. 3 показан фрагмент принципиальной схемы электрооборудования автомобиля DAEWOO MATIZ.

Система зажигания мало чем отличается от других систем, устанавливаемых на автомобилях с инжекторным двигателем. Но у этой системы зажигания есть некоторые особенности.

Сигналы верхней мертвой точки (ВМТ) первого цилиндра и угла поворота коленчатого вала формируются оптическим датчиком, который расположен в распределителе зажигания.

Датчик реализован с помощью светодиодов и фотодиодов, разделенных диском. На диске имеются 54 отверстия для считывания угла поворота шкива коленчатого вала.

Ближе к центру диска имеются три прорези, которые обеспечивают формирование сигнала ВМТ.

После поворота диска, который закреплен на валу распределителя зажигания, происходит засветка того или иного фотодиода через указанные отверстия и прорези.

На рис. 4 показан принцип работы оптического датчика. Сигналы с оптического датчика подаются на контакты 5 и 32 ЭБУ.

С контакта 28 ЭБУ сформированный сигнал подается на первичную обмотку катушки зажигания.

Назначение и принцип работы датчиков и исполнительных механизмов

Кислородный датчик (без подогрева, неэтилированный)

ЭБУ производит расчет длительности импульса впрыска по таким параметрам, как массовый расход воздуха, частота вращения коленчатого вала, температура охлаждающей жидкости и т.д.

Кислородный датчик обеспечивает корректировку длительности импульса впрыска, используя при этом информацию о наличии кислорода в отработанных газах.

Чувствительный элемент датчика находится непосредственно в потоке отработанных газов. Датчик формирует выходное напряжение, которое изменяется в определенном диапазоне от 0,15 В (высокое содержание кислорода — бедная смесь) до 0,85 В (низкое содержание кислорода — богатая смесь).

Во время эксплуатации автомобиля нередко случаются отказы кислородного датчика. Как правило, это происходит по двум причинам: из-за качества датчика или из-за нарушений условий эксплуатации автомобиля(применение этилированного бензина, нестабильной работы бензонасоса, замыкания одной из форсунок, обрыва или замыкания цепи, и т.д.). При появлении неисправности в память ЭБУ заносится соответствующий код неисправности.

Датчик абсолютного давления во впускном коллекторе

Датчик абсолютного давления во впускном коллекторе барометрического типа. Он измеряет давление во впускном коллекторе, которое зависит от изменения частоты вращения коленчатого вала и фор мирует выходное напряжение, пропорциональное давлению,

Во время работы двигателя на холостом ходу при закрытой дроссельной заслонке сформированный сигнал с датчика составляет примерно от 1,1 В до 1,5 В. При открытии дроссельной заслонки давление во впускном коллекторе приближается к атмосферному, и напряжение на датчике равно 5 В.

Датчик положения дроссельной заслонки

Датчик установлен на дроссельном блоке и подсоединен непосредственно к оси дроссельной заслонки. Конструктивно он представляет собой потенциометр, один из выводов которого соединен с опорным напряжением 5 В (формирует ЭБУ) второй вывод соединен с «землей», а с третьего вывода снимается сигнал для ЭБУ.

При закрытом положении дроссельной заслонки выходной сигнал с датчика составляет 0,35. 0,8 В, а при открытом — 4. 4,8 В.

Датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости представляет собой терморегулятор. Он установлен в корпуce термостата.

ЭБУ подает на датчик напряжение 5 В через ограничительный резистор, который входит в состав ЭБУ. При нормальной температуре двигателя датчик формирует напряжение от 1,5. 2,0 В

Датчик температуры воздуха во впускном коллекторе

Датчик скорости

Датчик детонации

Клапан контроля холостого хода

Для увеличения оборотов холостого хода ЭБУ открывает клапан, увеличивая подачу воздуха в обход дроссельной заслонки, а для снижения оборотов — закрывает клапан.

Во время полного выдвижения запорной иглы клапан перекрывает подачу воздуха в обход дроссельной заслонки

Клапан рециркуляции отработанных газов

Диагностика системы управления двигателем

Система управления двигателем автомобиля DAEWOO MATIZ имеет встроенные средства самодиагностики. Наличие и характер неисправностей сигнализируются включением контрольной лампы Check Engine, расположенной на приборной панели, а коды ошибок записываются в энергонезависимую память ЭБУ.

Диагностику неисправностей следует начинать с проверки внешних повреждений жгутов, соединителей, предохранителей,состояния и целостности вакуумных шлангов, высоковольтных проводов, дроссельного узла. Затем следует проверить исправность аккумулятора, генератора и охранной сигнализации.

Все работы по проверке цепей, замеры напряжений в контрольных точках выполняются вольтметром с входным сопротивлением 10 МОм

Считывание кодов неисправностей

Для связи с ЭБУ предусмотрен диагностический разьем (24 на рис. 3), который расположен с правой стороны под панелью управления, на фиксаторе перчаточного ящика. На рис. 7 показано место расположения разъема на автомобиле.

Коды неисправностей,хранящихся в памяти ЭБУ, можно считывать с помощью специального тестера, подключенного к диагностическому разъему или по периодичности включения контрольной лампы Check Engine.

Для переключения ЭБУ в диагностический режим необходимо установить перемычку между контактами А и Б диагностического разъема (см. рис. 8).

После включения зажигания и при наличии проблем контрольная лампочка будет мигать, индицируя тот или иной код неисправности.

Порядок отображения кодов неисправностей контрольной лампы «Check Engine» показан на рис. 9.

Следует учесть, что сбои в работе системы управления двигателя могут быть вызваны не только неисправностью элементов управления, но и плохим качеством топлива, перегревом системы охлаждения и т.д.

В табл. 2 (приведены коды неисправностей, причины их возникновения и способы устранения.

После проведения работ в диагностическом режиме необходимо выключить зажигание и снять перемычку между контактами А и Б разъема.

Для удаления из памяти ЭБУ кодов ошибок следует на несколько секунд отсоединить минусовую клемму от аккумулятора.

В качестве справочной информации в табл. 3 и 4 показаны электрические цепи автомобиля, защищаемые предохранителями.

Источник
