Daewoo Matiz Заводной хомячок › Бортжурнал › Кнопка обогрева заднего стекла (установка)
Всем доброго времени суток.
В предыдущей записи я описывал схему установки. Пришло время для действий.
Покопавшись в своих закромах я нашел себе колодку и реле когла-то купленные и в процессе оказавшиеся без применения.
У нас в руках реле АВАРовское 76.3777-10
термоусадочные трубки и изолента в представлении думаю не нуждаются))

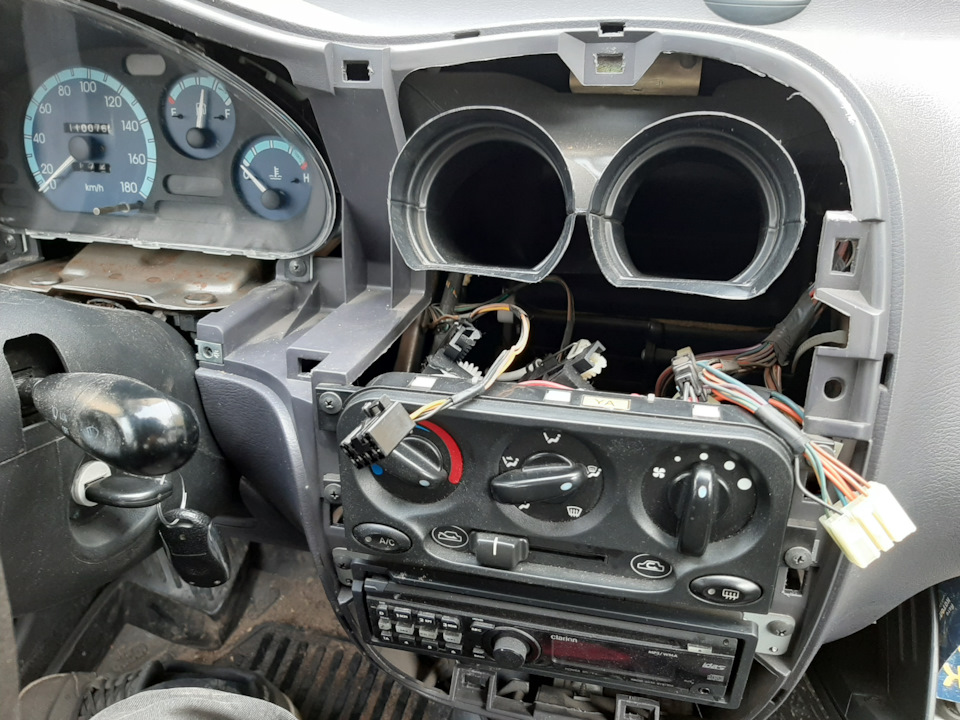

Итак начнем. Снимаем лицевую панель, откручиваем 4 болта печки, приполнимаем её вверх и отсоединяем разъем от кнопки обогрева. Чтобы блок печки не падал на руки я использовал реле))
Берем разъем в руку и видим два тонких черных проводка, это «масса», но один идет на габаритную подсведку, второй на наш светодиодик.
После некоторых манипуляций выяснилось, что нам нужен «крайний» черный проводок
перерезаем его. Коммутируем 87 контакт реле с отрезком провода ведущим в разъем, а 30 и 85 контакт к отрезку провода «уходящему в даль».
С черным проводом закончили, теперь переходим к «плюсу». Соединяем 86 контакт замыкающего реле с 30 контактом реле времени обогрева заднего стекла. Все хорошенько изолируем, соединяем разъем с кнопкой.

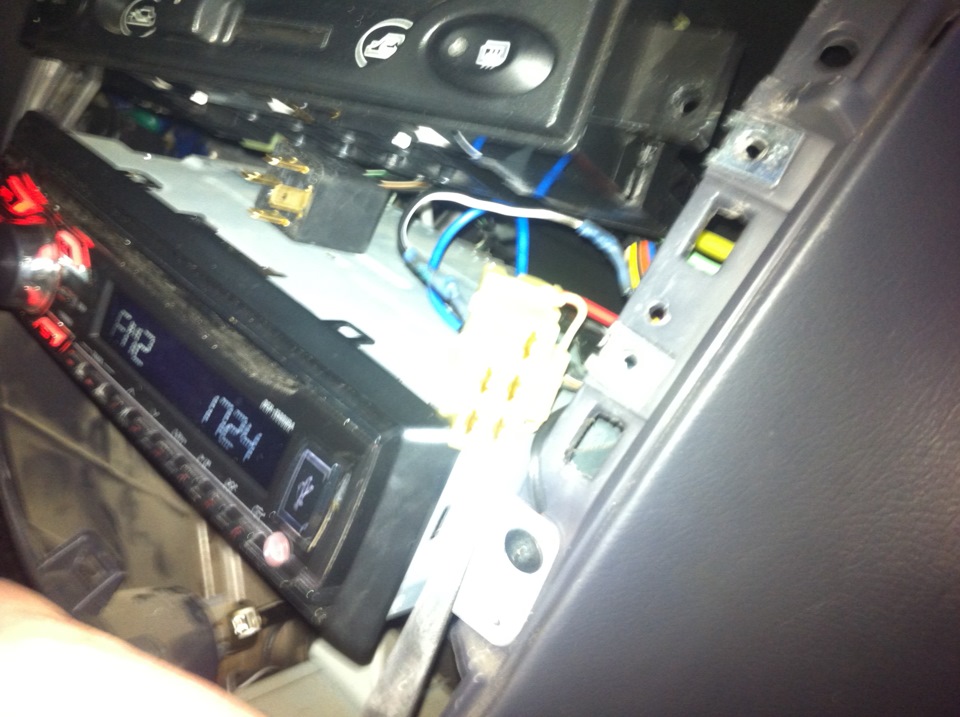

Получилось два реле в непосредственной близости
Ну что же сделаем их еще ближе:) «связываем» их изолентой друг к другу. С помощью двухстороннего скотча закрепляем нашу пару на стенке блока «печки»
Ставим все на место, закручиваем обратно блок управления отоплением и лицевую панель.
Теперь пришло время тестов. Заводим машину и нажимаем кнопку обогрева. Услышали «Щёлк» от замыкающего реле и желтая лампочка загорелась, пошла подача напряжения на элемент обогрева заднего стекла.
Ждем 15 минут. Через заданое время мы снова слышим «Щёлк» от реле и желтая лампочка потухла, подача напряжения прекратилась.
УРА, у нас получилось!
Спасибо за внимание.
Daewoo Matiz Мотор М200, 0.8л › Бортжурнал › Замена кнопки обогрева заднего стекла и лампочек

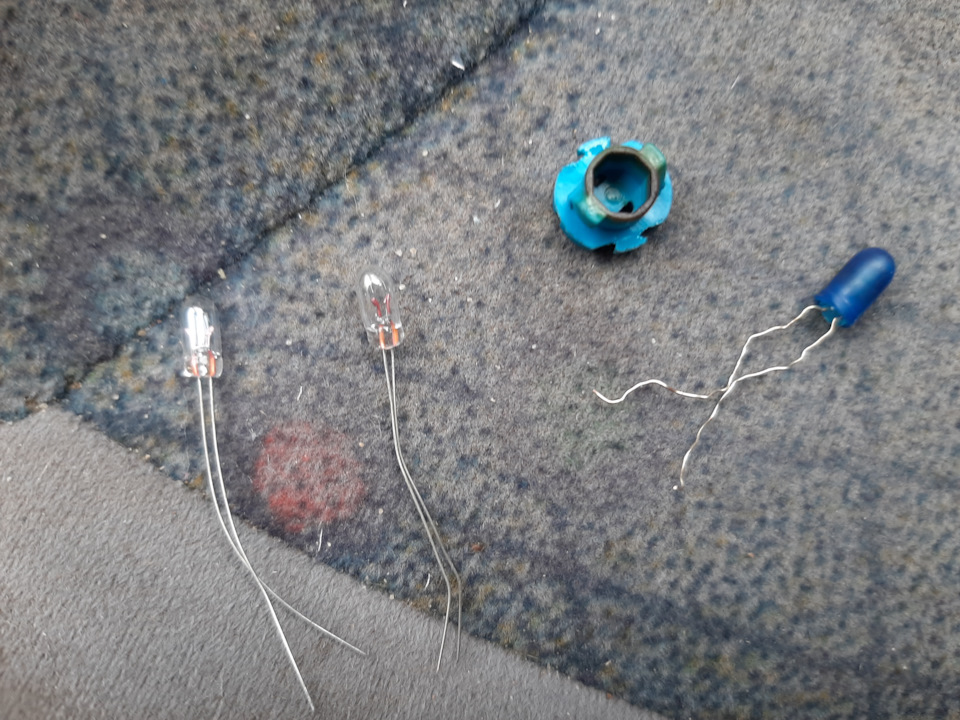

Не работала кнопка, нажимаешь её, а лампочка моргает из за плохого контакта, и обогрев не работает. Купил новую кнопку, за одно поменял лампочки подсветки кнопок.
Теперь работает обогрев стекла.
Артикул

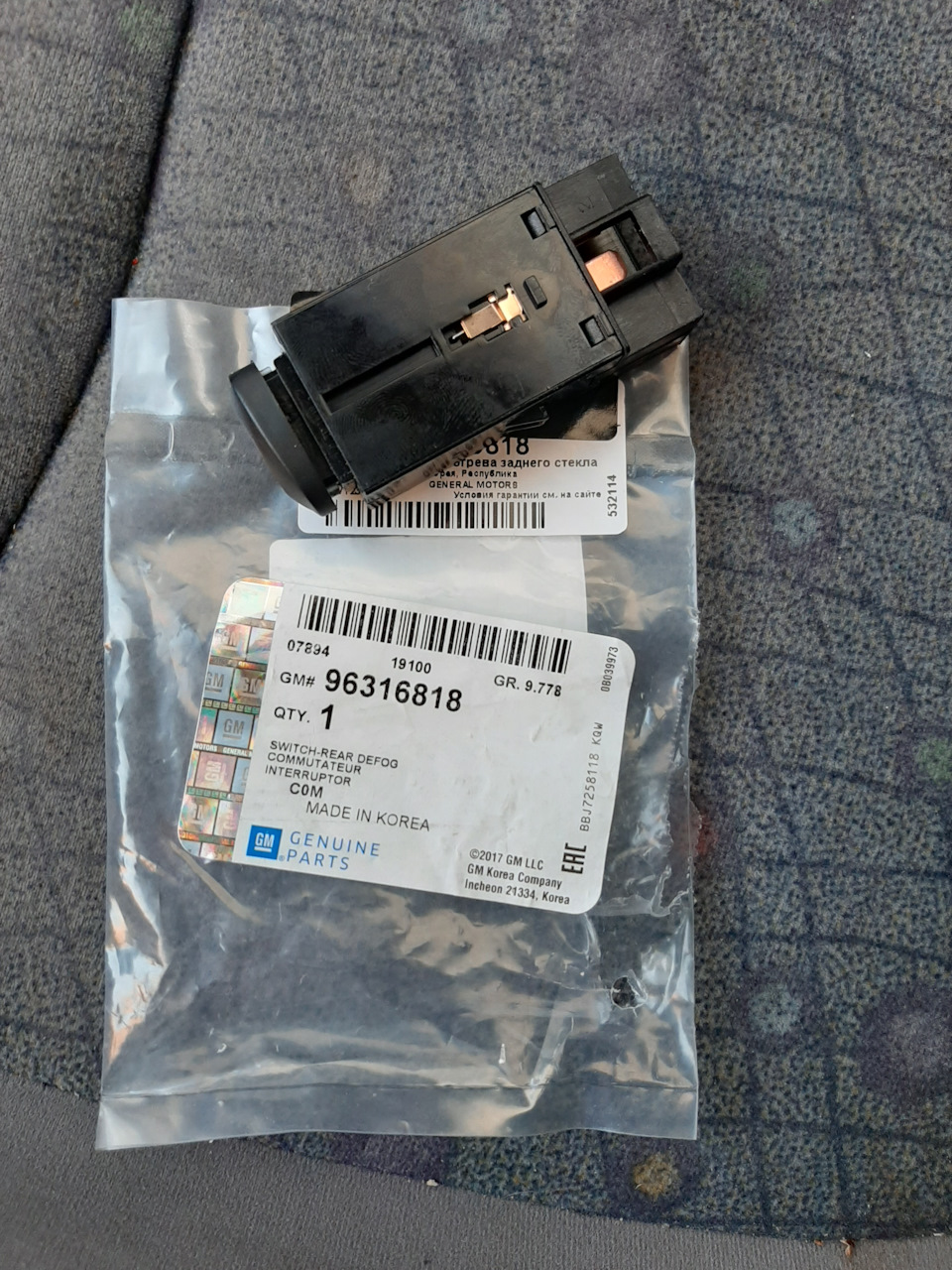

96316818, Выключатель обогрева заднего стекла Daewoo Matiz 1998-2015, GM.
Daewoo Matiz 2013, двигатель бензиновый 0.8 л., 52 л. с., передний привод, механическая коробка передач — электроника
Машины в продаже
Daewoo Matiz, 2006
Daewoo Matiz, 2014
Daewoo Matiz, 2010
Daewoo Matiz, 2008
Комментарии 24
Когда нажимаю кнопку обогрева заднего стекла лампочка горит в кнопке а стекло не греется, в чем причина не знаете?
Нет, не знаю, возможно предохронитель… а может быть и кнопка…
Без предохранителя кнопка светиться не будет, но можно проверить — возможно он подплавлен и не способен пропустить ему нужный ток.
Когда нажимаю кнопку обогрева заднего стекла лампочка горит в кнопке а стекло не греется, в чем причина не знаете?
У меня сейчас так-же, но перед этим обогрев работал. Даже контактолоп пару дорожек подклеил на стекле.
Сейчас так.
— Нажимаю кнопку, индикатор светится, но обогрев не работает.
— Тестером проверил вольтаж таким способом.
Чтоб исключить обрыв в самом стекле, вытянул разъем мама, щуп на него, а второй на папу который на стекле, и смотрю показание на мультиметре. Так проверил с обеих сторон.
Показывает 11.хх вольт, как по мне маловато… Склоняюсь, что кнопку спалил, недавно забыл ее выключить. Завтра сделаю замер А.
А лампочки в кнопках где можно купить, и как должны светиться, при включении габаритов или при нажатии на кнопку?
Я покупал лампочки в магазине радиодеталей, кнопки светятся только при включёных габаритах, при нажатии не светятся, то есть просто подсветка.
Скажите пожалуйста, бывают ли на Матиз зеркала с подогревом?
Я точно не знаю, кажется комплектаций таких не было
Я эту кнопку за 650р брал, потом нашёл целый блок с климатом и кнопкой за 650р.
Ну она пол года назат стоила 850 р, щас такой вот ценник к сожалению.
Это потому что сезон. После Нового года или ближе к февралю опять к 600—700 будет. Спекулянты!
)) а может быть сезон ухода курса рубля в космос))
Кинь артикул лампочек кнопок. Они все одинаковые на кнопках панели? Светят желтым или белым?

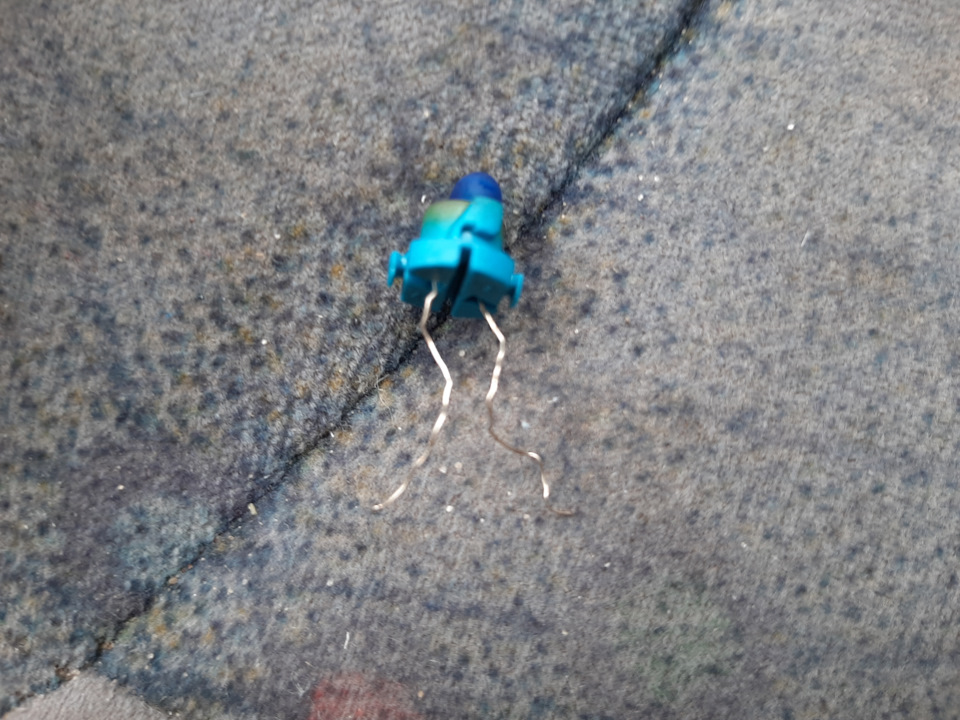

Поленился всё писать в бж))) в общем лампочки кнопок покупал в магазине радиодеталей по 20 рублей, артикулов нет, я им показал какие нужны они мне дали. Лампочки в кнопках с резиновым колпачком зелёного цвета, который одевается на лампочку. Купил там же в магазине.
А лампочки подсветки крутилок называются W1.2W, их там две штуки, с резиновыми зелёными колпочками, они побольше размером. Резиновые колпочки с лампочек крутилок снял старые(заводские) и одел на новые. Эти лампочки должны продаваться в автомагазинах. В матизе такие же лампочки в сигнальных символах в приборке. То есть светят обычным жёлтым, а колпачки придают зелёный цвет. Но я купил их тоже в радиодеталях. Но до этого покупал в обычном автомагазине по иномаркам.
Я думаю, что эти синие резиновые колпачки не обязательно натягивать на лампы. Или думаешь, что без них лампочки будут оплавлять пластик кнопок внутри?
Принято, спасибо за инфу. А то тоже перегорело много лампочек на кнопках, а я их ни разу еще не менял:)
Кинь артикул лампочек кнопок. Они все одинаковые на кнопках панели? Светят желтым или белым?
Лампочки можно покрасить или маркером или прозрачным лаком для ногтей. Любого цвета.
