Chevrolet Niva › Бортжурнал › Замена Рабочего цилиндра сцепления.

Ну вот и кончилось моё терпение. 2-а месяца текло из под машины, а именно из рабочего цилиндра. Порой доходило до того, что утром придёшь а педаль уже пустая. Забыл вечером долить тормозухи, а она то и убежала вся. Бонус конечно есть у меня, что тормозуха почти в неограниченном количестве.

Долил и давай качать педаль, минут 15-20 потеряно.
Терпел, терпел, да и заехал в ближайший, Бал*К**, благо рядом, был. Оказалось, данная запчасть присутствует, 950р. Производитель правда странный, «КейЭйСи», посмотрим как он себя будет вести.

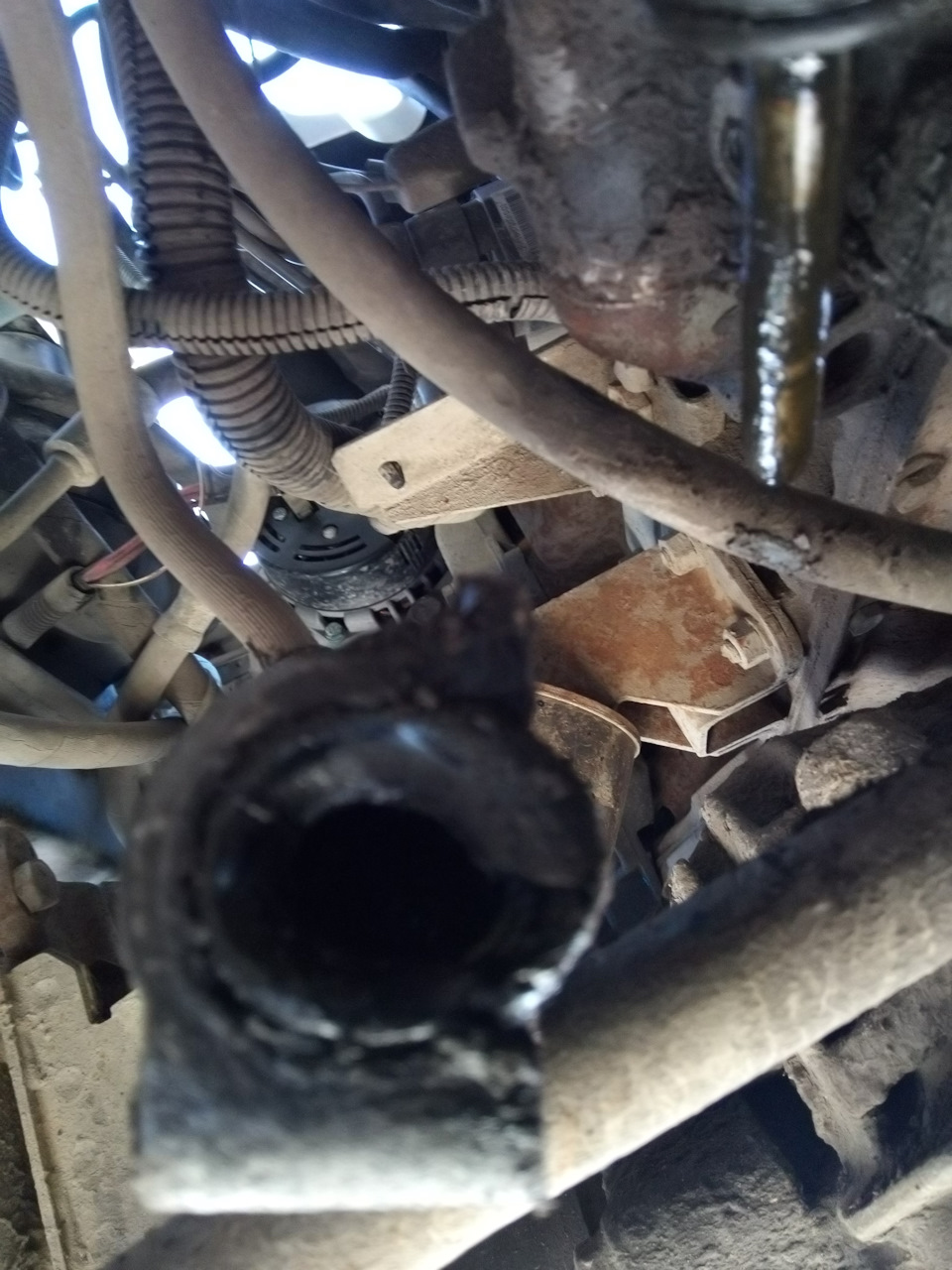

Добравшись до гаража выяснилось, нужно немного разобрать, накопившийся «хлам». За нырнув в яму выяснил, да тут не капает, а просто уже течёт как из крана,

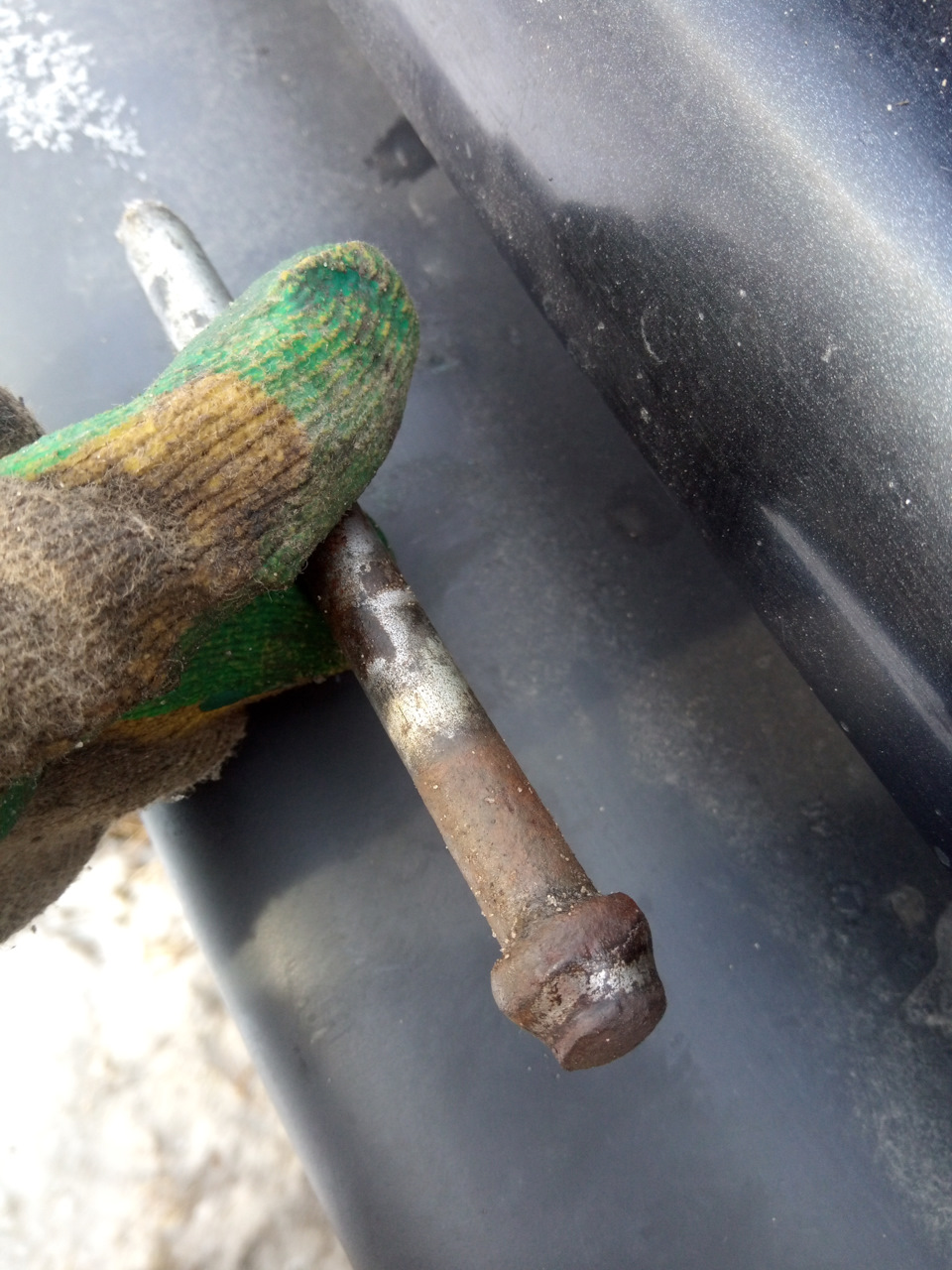

плюс сам бочек треснул, и нужно и его заменить. Накатилось как говориться одной волной. Для начала, чтобы потом не мучиться, открутите шланг подачи тормозной жидкости в рабочий цилиндр, (17-й ключ) а затем уже можно спокойно открутить два болта крепящих скобу (13-й ключ). Не потеряйте пластинку, что под цилиндром, она прижимает цилиндр к скобе и находиться между скобой и корпусом КПП, выпуклой частью наружу. После как собрали всё что высыпалось на вас, можно спокойно открутить сам цилиндр с шланга (осторожно там медная шайба, размер не помню, но лучше её заменить). Ура на меня потекла струя тормозухи, пусть вытечет, это не страшно, а загваздаться пытаясь наживить новый цилиндр реально. И так, на меня ничего не капает, можно и собирать. Прикрутить новый цилиндр не сложно, сложность возникает в момент установки штока. Дело в том, на моей машине нет стабилизатора (по религиозным соображениям), а значит мне не во что упереть монтажку, для отвода вилки назад. Благо рядом валялся болт передних нижних салентблоков, его и приладил.

В вашем случее всё проще у вас будет стабилизатор, в который сможете упереться (Не забыть помазать шток консистентной смазкой). Ура шток на месте, затягиваем шланг, откручиваем штуцер на прокачку и полез из ямы.

Очередь дошла до бочка, тут вообще сложностей не возникает 2-е гайки на 10-ть и хомут на 7, готово. Заливаю тормазуху и жду, так как я один классический способ прокачки мне не подойдет, значит я иду своим методом. Дело в том что магистраль гидравлики не большая и расположена почти вертикально. Таким образом, прокачать систему можно и одному, самотёком, воздух выдавиться. Ждем примерно один бочек на протекание, закрываем штуцер и готово, идем проверять.
Ура! работает)

П.С. Для ремонта из инструмента необходимо:
Ключ на 8
Ключ на 13
Ключ на 17
Монтажка.

Источник

Chevrolet Niva RAMMSTEIN › Logbook › Замена главного цилиндра сцепления и рабочего цилиндра сцепления. Прокачка системы сцепления без посторонней помощи.

Сегодня утром завел машину, чтобы поехать на работу, нажимаю педаль сцепления, а она ватная. Включил передачу и тут же машина заглохла, сцепление не работает. Посмотрел в бачок сцепления, а тормозухи в нем нет… Заглянул под педаль сцепления, с манжеты главного цилиндра сцепления небольшие потдеки,

но как таковой сырости нет. Залез под машину, а на рабочем цилиндре сцепления капли томозухи… Пришлось ехать на работу на десятке…
В обед заехал в магаз и купил

ГЦС фирмы ЛАДАДЕТАЛЬ, РЦС был только фирмы Волгасервис, так же приобоел кронштейн и скобу РЦС, шланг сцепления, медную шайбу на шланг, бачок, резинку бачка, крышку и ключи для тормозных трубок 8-10 и 10-13.
Вечером после работы решил произвести ремонт.
Снял акум, отсоединил от короба воздушного фильтра воздуховод и отвел в сторону. Теперь можно было достать до главного цилиндра. Выкрутил трубку сцепления, слил остаток тормозной жидкости. Открутил бачок. Еле как открутил ГЦС от кузова, гайки прикипели и откручиванию левой гайки мешаются трубки блока АБС.
Залез под машину

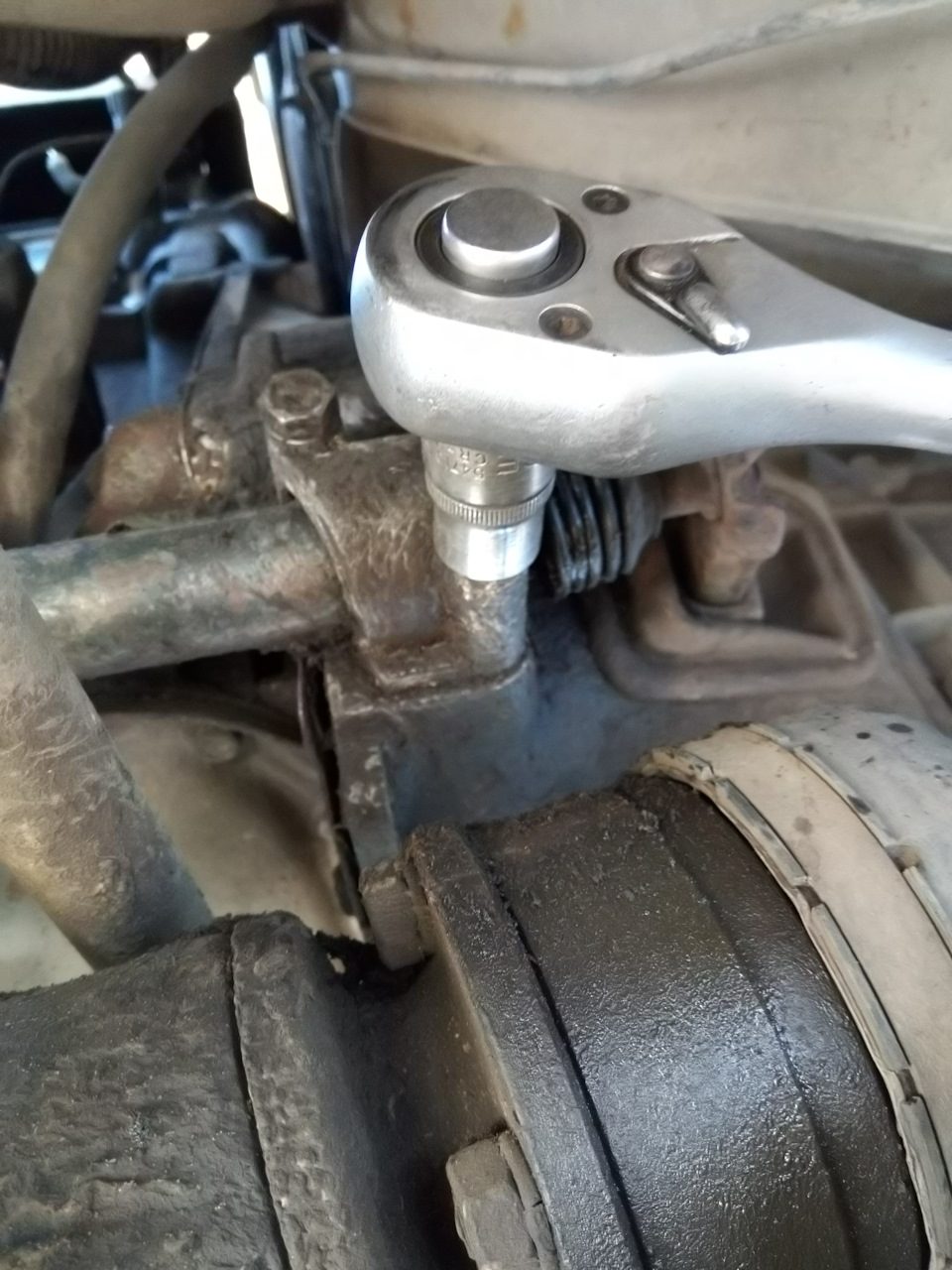

и ключем на 17 еле как открутил шланг от РЦС, потом снял кронштейн рабочего цилиндра и вытащил рабочий цилиндр. Оказывается, когда мне меняли сцепу на СТО, они благополучно посеяли скобу РЦС и просто закрутили крон с цилиндром к КПП без скобы… Хорошо, что я купил ее в магазине. Взял новый РЦС,

новый крон и новую скобу, прикрутил шланг сцепления к РЦС и закрутил его с кронштейном и скобой к КПП.
Достал говый главный цилиндр сцепления,

присоединил к нему шланг с бачком, в бачок вставил новую резинку. Намазал торец ГЦС, со стороны салона герметиком и прикрутил его к машине. Присоединил к главному цилиндру трубку сцепления.

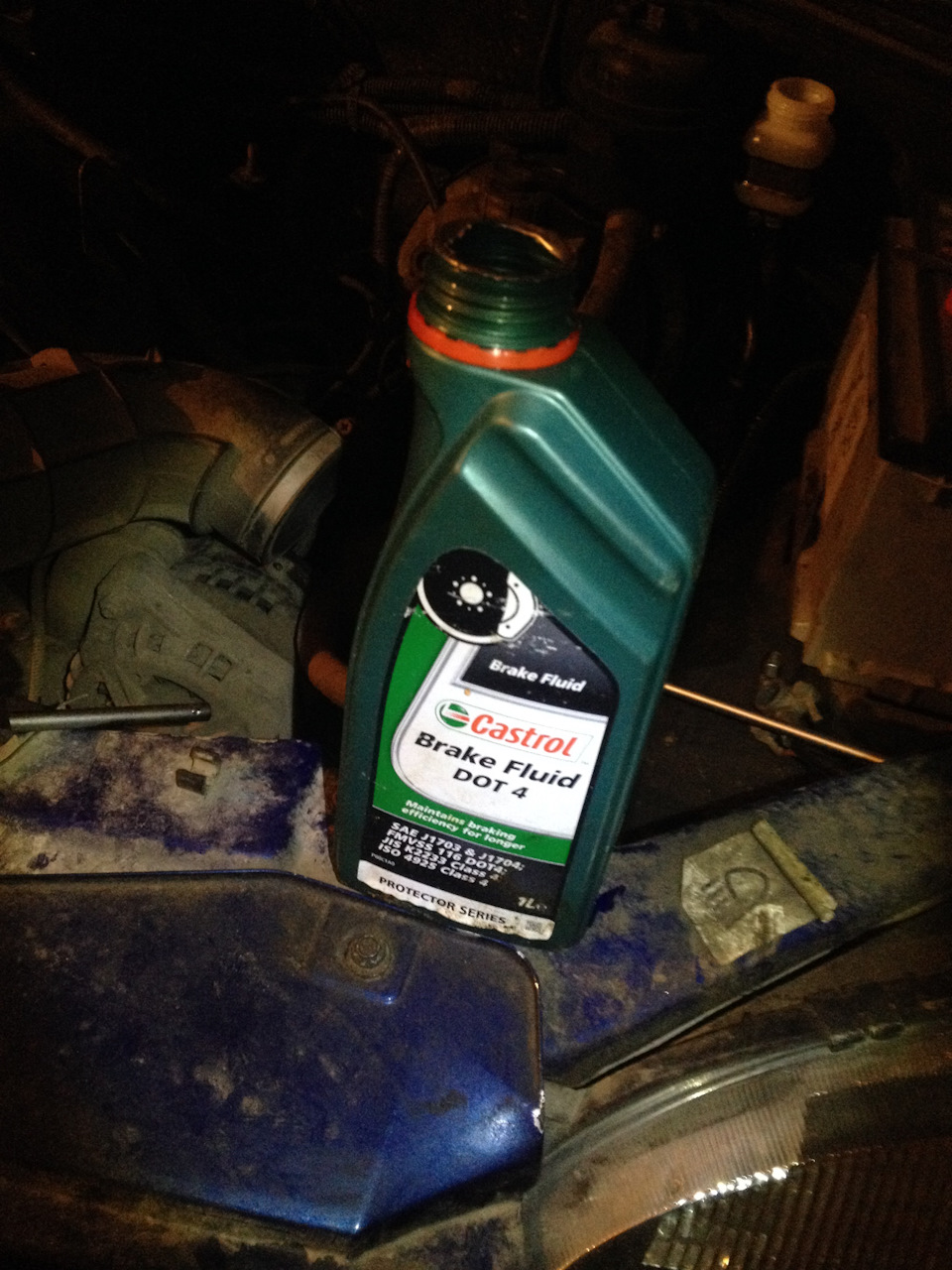

В бачок налил тормозухи CASTROL DOT4. Теперь нужно было прокачать систему сцепления. Все как обычно заняты, помощи ждать не откуда. Понажимал на педаль сцепы, открутил немного трубку от ГЦС и начал стравливать воздух. Когда уже полилась одна жидкость, то открутил штуцер для прокачки на РЦС и пошел нажимать педаль. Тормозуха начала литься из штуцера. Поразмыслив, как зажать педаль сцепы, я нашел деревянный чурбачок и уперев в облицовку блока предохранителей зажал педаль сцепы.

Так я раз 10 бегал к педали сцепления, нажимая ее, зажимал чурбачком и открывал штуцер на РЦС и доливал в бачок тормозухи. Со временем педаль сцепа стала жесткой и уже со штуцера не выходил воздух. Чтоб наверняка прокачать, я на последок еще 3 раза решил проделать всю эту схему с прокачкой.
Собрал остальные открученные детали в подкапотке, завел машину. Тронулся, сцепа прекрасно работает, как и было раньше! Шнива снова в строю)

Источник

Chevrolet Niva GOLDEN_FLY › Бортжурнал › Замена рцс

13.12.2020 200055 км
— 16372 руб

Дошли руки до замены рабочего цилиндра сцепления

Хотел как лучше…получилось лучше чем хотел

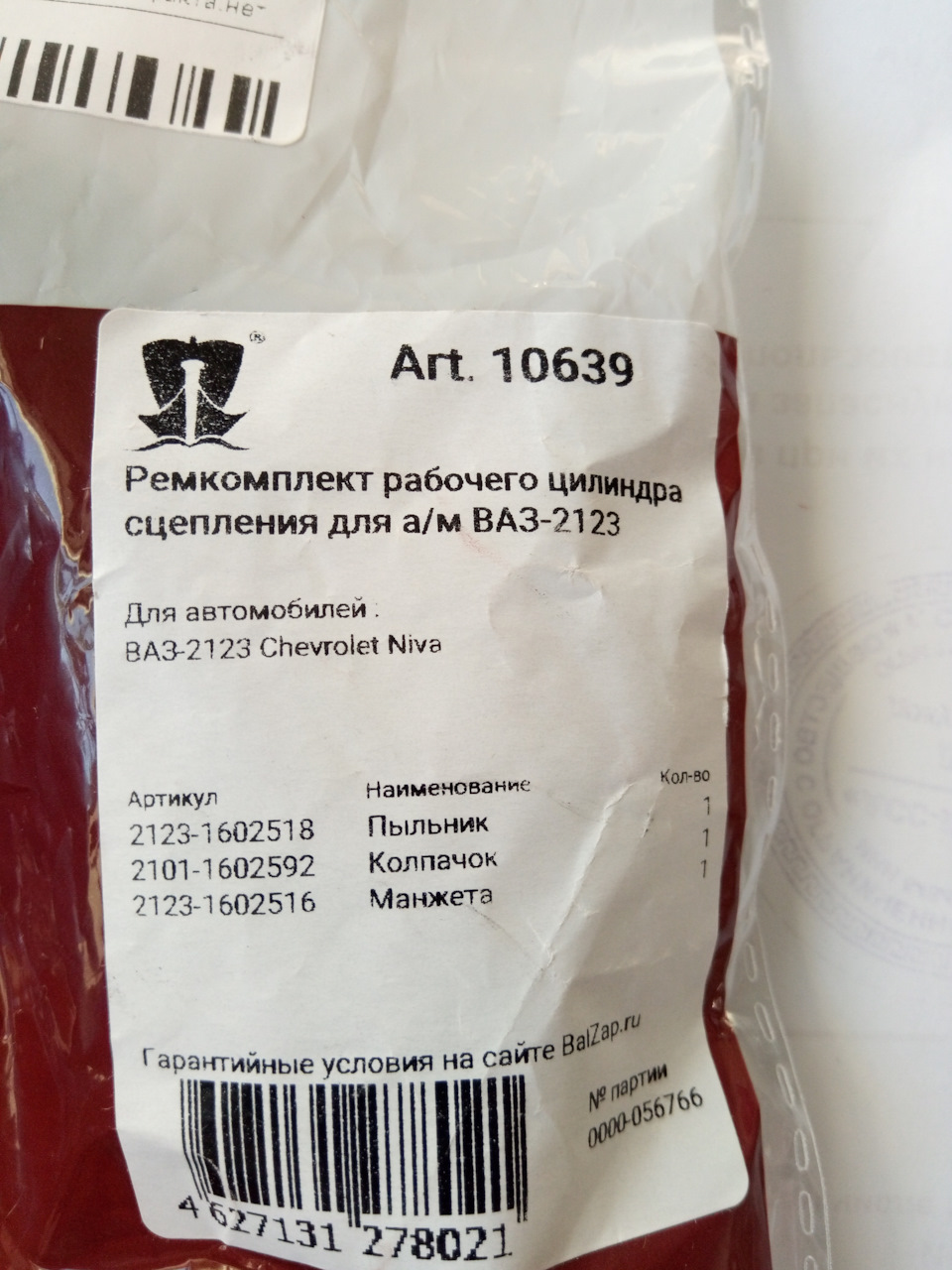

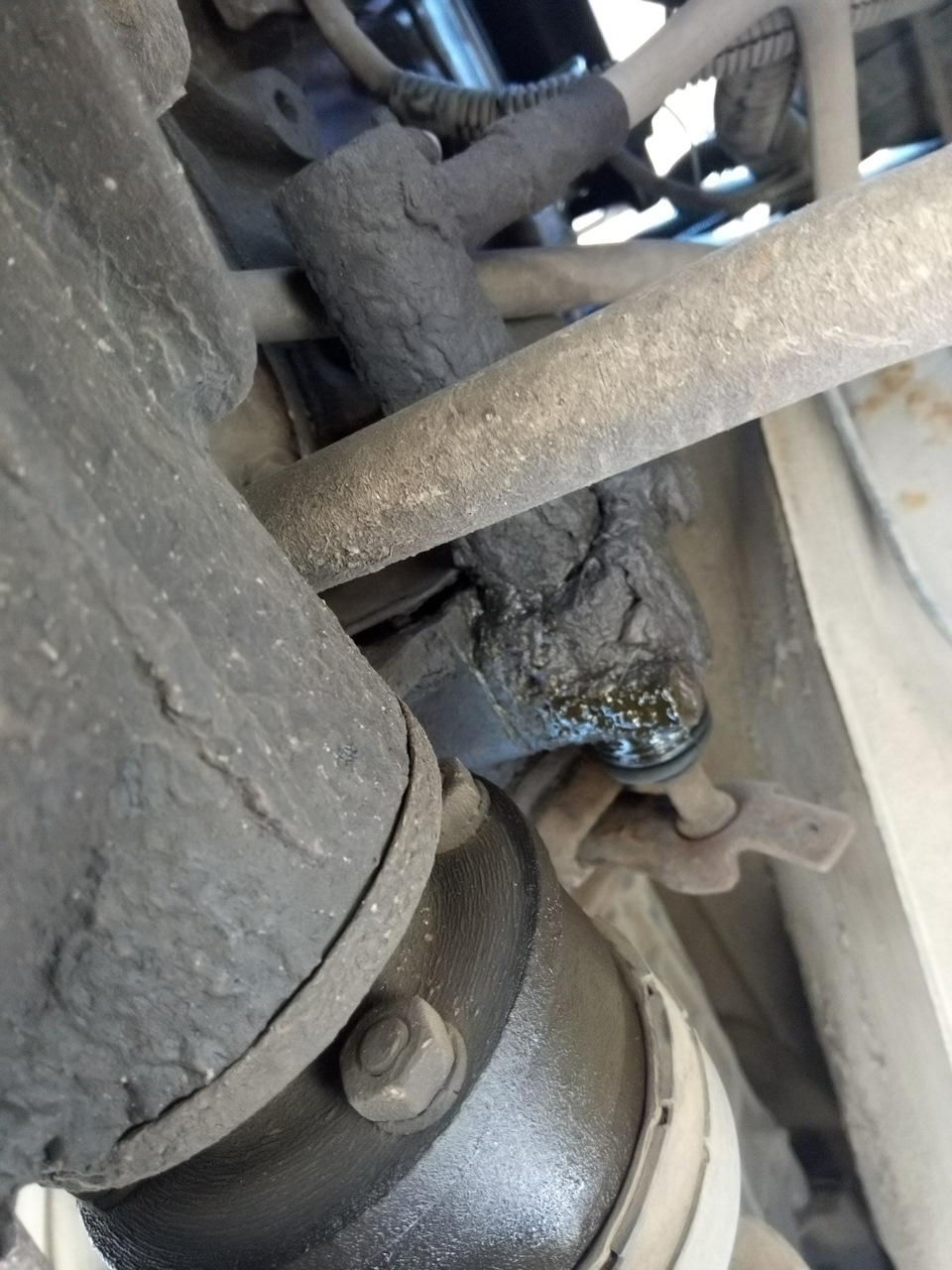

Зная что течет рцс и имея опыт восстановления гтц и тц заменой ремкомплекта я купил оный

И полез на кортах под машину

Почистил цилиндр от грязи и начал снимать

Хотел открутить цилиндр от шланга и починить где поудобнее и потеплее но ничего не вышло от слова совсем

Тогда решил все сделать навесу

Первая мысль была купить такую же (думаю они есть в продаже) и продолжить начатое, но что то меня подтолкнуло купить новый рцс и поменять его в сборе

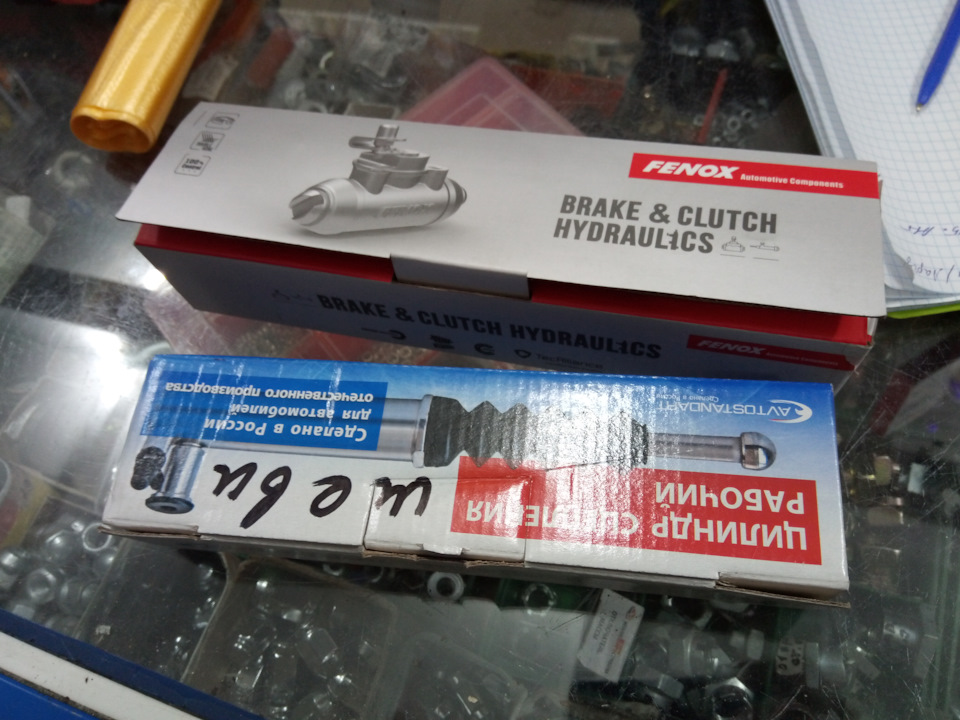

Феноксу не доверяю больше чем Самаре, поэтому взял нижний вариант

Из за отсутствующей прижимной пластины пришлось брать ещё и скобу

Время уже шло к закату и до потемок я так и не смог открутить рцс от шланга (или наоборот)

Но утро вечера мудренее…пришла идея открутить шланг выше от трубки и снять со скобы. Вообще не вариант — не подлезешь/не открутишь.

Потом пришла идея открутить всю магистраль от гцс, но гемора там не меньше…

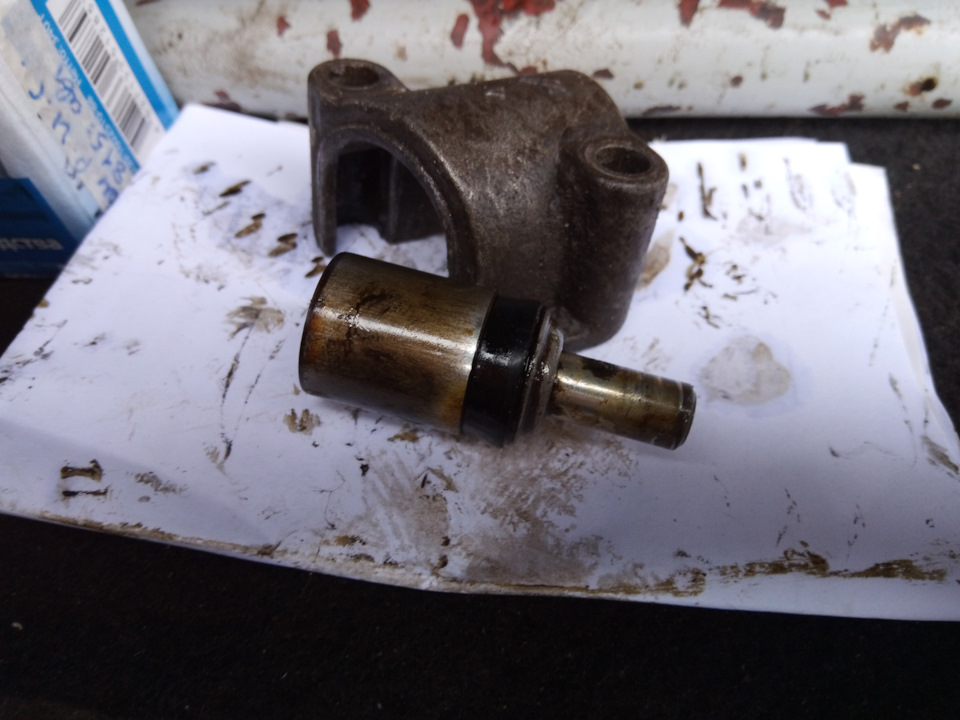

Изрядно помудохавшись на кортах в минус пятнадцать со шлангом, изрядно слизав грани, было принято решение извлечь из рцс поршень и заменить его новым из коробки вместе со штоком и пыльником естественно.

Вот тут дело пошло…

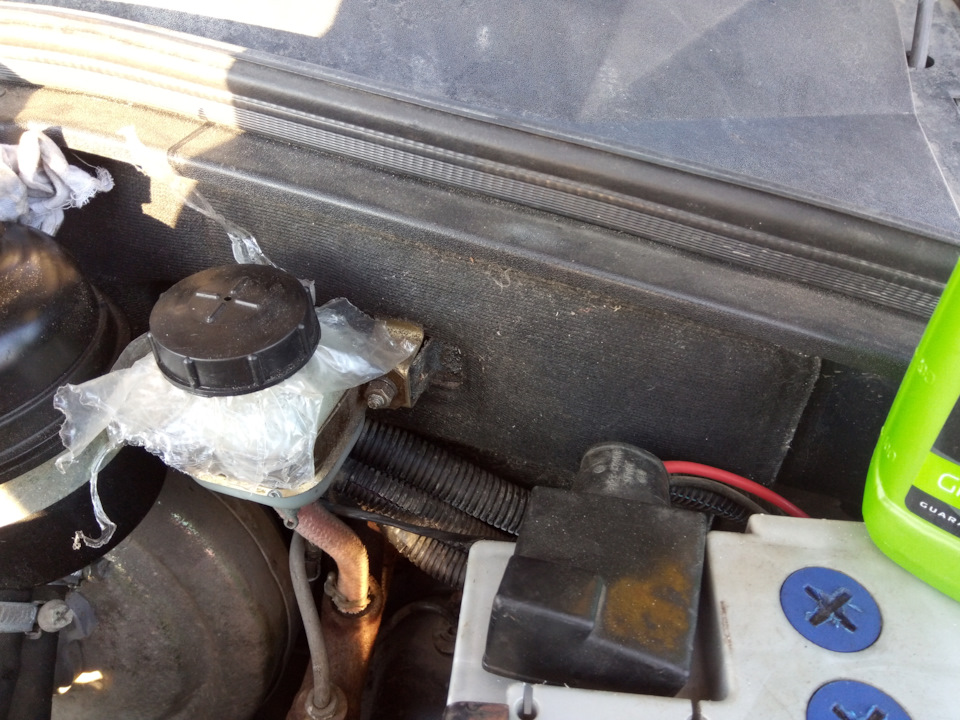

Пока ходил до багажника, вернувшись под машину увидел лужу тормозухи и почти пустой бочек (целофан ни о чем).

Вставил в рцс новый поршень, установил стопорное кольцо, долил в бочек тормозухи сполна (была баночка у бати в гараже)

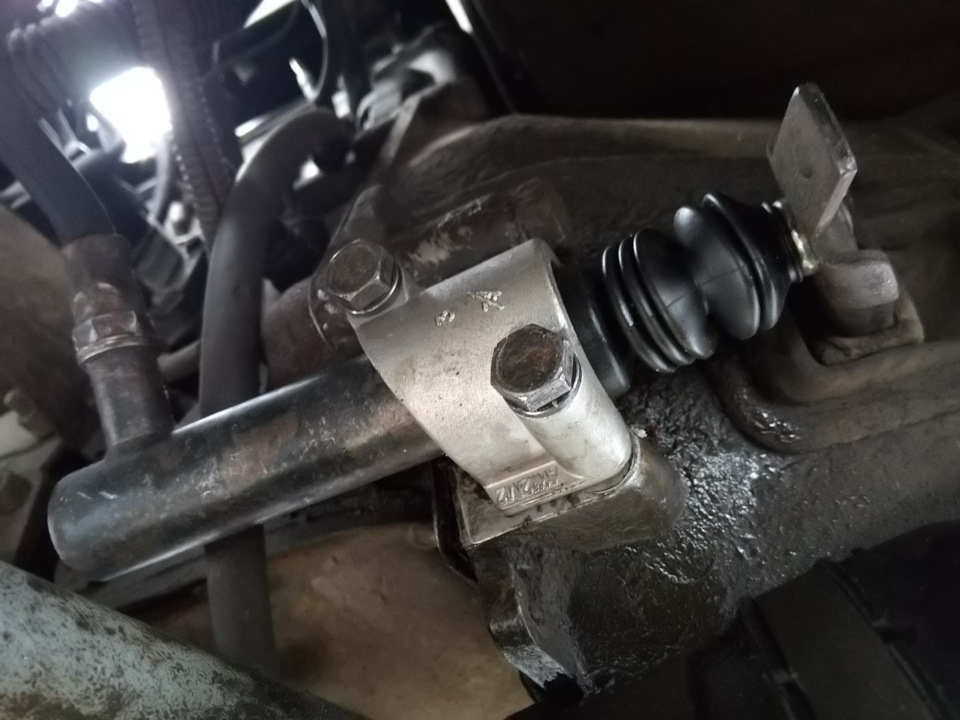

Зарядил толкатель гофру и прикрепил рцс к КПП на скобу.

Прокачал самотёком. Педаль стоит там где и была. Скорости втыкаются мягко без проблем.

В НЗ остался ремкомплект и новый корпус, может быть куплю скобу и соберу на досуге рцс про запас.

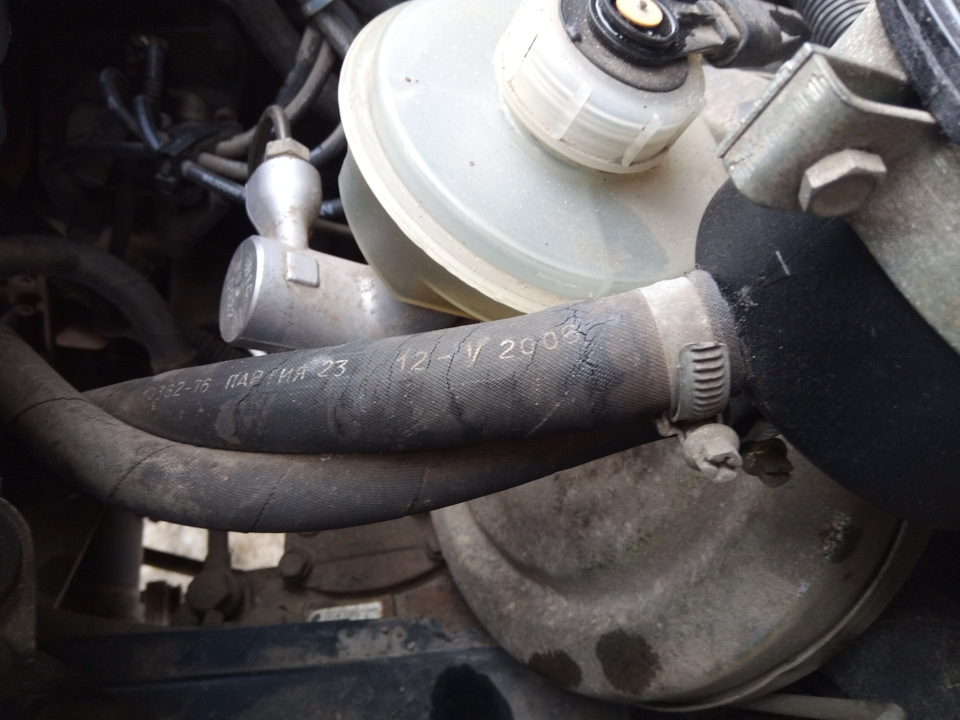

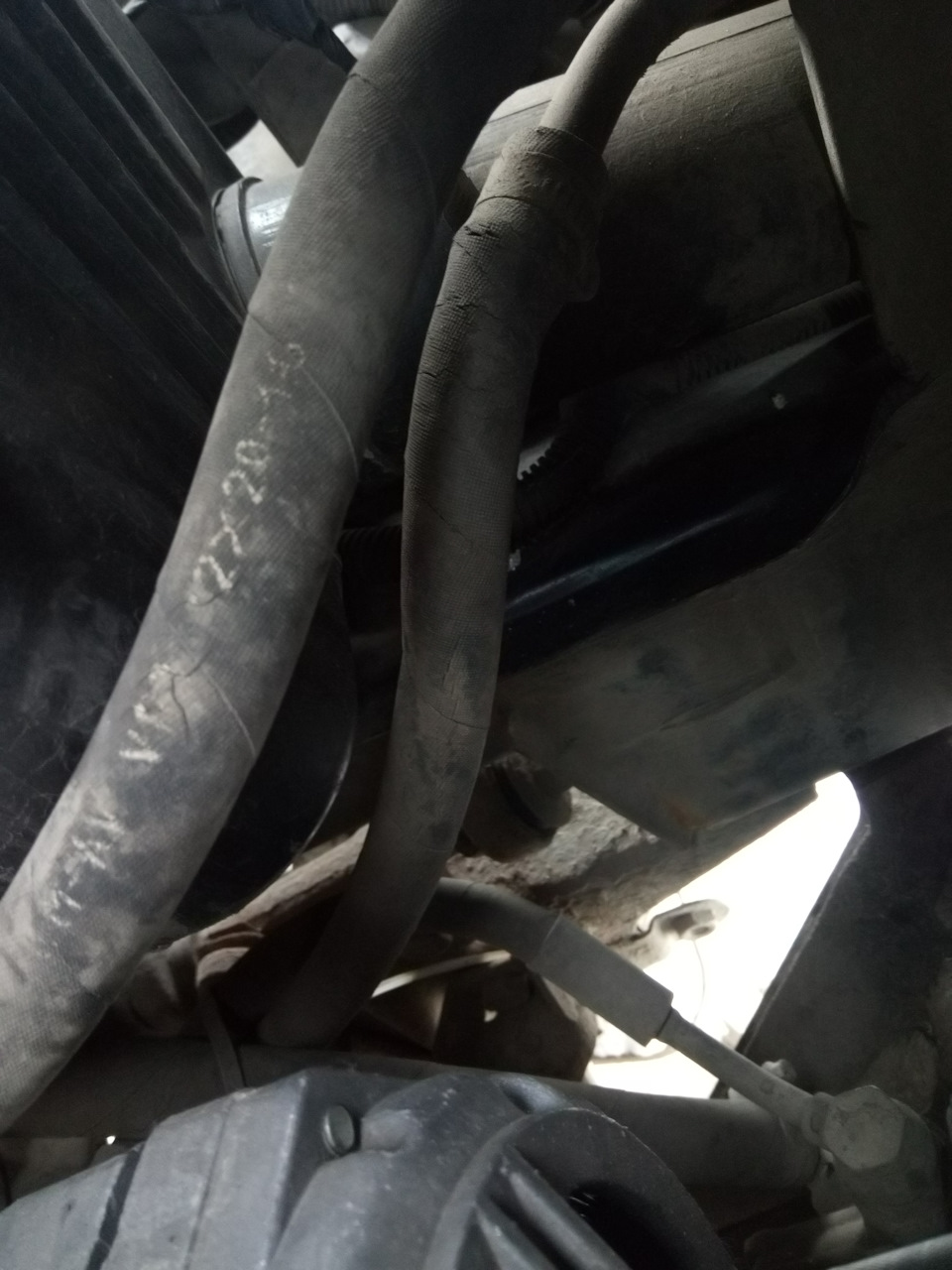

Обратил внимание, что шлангам Гура осталось недолго

Скорее всего обращусь в сто…накрутился гаек с рцс))

Chevrolet Niva 2006, двигатель бензиновый 1.7 л., 80 л. с., полный привод, механическая коробка передач — своими руками

Машины в продаже

Chevrolet Niva, 2006

Chevrolet Niva, 2013

Chevrolet Niva, 2011

Комментарии 13

На это есть осаго чтоб меринов в бок и не продавать хаты

Мне предьявляли, что не покрыло, но ниче так и не смогли сделать. Говорю им нанемайте независимого эксперта, доказывайте.
Есть страховка- все! Остальное через суд, и суд ниче не сделает с тобой. Главное чтоб пострадавших не было физически. Вот там уже беда может быть. А если чисто машины, то вот осаго иди предьявляй страховой

С таким подтекание ездить нельзя. Не безопасно для жизни. Очень рад, что наконец дошли руки. Желаю удачи, но расчитывать на то, что в сто сделают лучше чем сам, не рекомендую!

Был бы у меня гараж я бы и вспоминал про сто только в самых крайних случаях)

Гараж это что-то, бабам не понять. Я вот переехал в новую квартиру, а душа там в гараже осталась. Собственноручно построенном и за 30 лет доведенным до ума. Новый хозяин не нарадуется и в благодарность пускает для разовых работ без проблем.

Да, замена шлангов жижи и бочка Гур первая по плану в 2021 году

Если бы речь шла о тормозах, то согласен, но текущий цилиндр сцепления и «опасно для жизни» у меня не связывается. Отказ привода сцепления не сильно критичен, можно и без него скорости переключать при должной сноровке

Переключать можно, но с той целью, чтобы доехать домой или к месту ремонта. Но «ездить»?! Кому как нравиться. «Сноровка» дело наживное и опыт, до получения должной сноровки, может дорого стоить.

Источник

Нива Шевроле и рабочий цилиндр сцепления: диагностика, ремонт и замена

Наличие в автомобилях сцепления не является случайным, а его же отсутствие приводит к невозможности совершения поездки на транспортном средстве. Для большинства водителей-новичков сцепление – это крайняя левая педаль в салоне автомобиля. Но мало кто знает его конструкцию, и поэтому в данной статье уделим внимание одному из основных элементов сцепления – рабочему цилиндру на Шевроле Нива. Что собой представляет данное изделие, зачем необходимо, где установлено и как осуществляется его ремонт и замена сменных деталей? Обо всем можно узнать из этого материала.

Назначение и конструктивные особенности рабочего цилиндра

В механизме сцепления имеется два вида цилиндров: рабочий и главный. О назначении главного можно узнать из соответствующей статьи, а сегодня рассмотрим именно рабочий цилиндр сцепления Шевроле Нива. Система сцепления Нивы Шевроле основана на работе гидропривода, который, в свою очередь, является неработоспособным без цилиндра. Суть его функционирования заключается в непосредственном приеме усилия, идущего от главного цилиндра и перемещение тем самым вилки отключения сцепления.

Конструкция рабочего цилиндра является абсолютно идентичной практически для всех моделей автомобилей, поэтому и принцип работы устройства одинаков. Состоит изделие, прежде всего, из основания, то есть корпуса, где собраны в определенном порядке следующие детали:

Все детали собраны в определенной последовательности, что позволяет правильно функционировать устройству.

На фото ниже представлен рабочий цилиндр Нива Шевроле.

Как осуществляется функционирование устройства?

Чтобы подробнее разобраться в вопросе назначения, рассмотрим, как осуществляется рабочий процесс изделия. Итак, при нажатии на основной рычаг управления (т.е. педаль сцепления), происходит перемещение толкателя, который воздействует на поршень и он перемещается вперед. Когда движется поршень под действием механической силы, начинает повышаться давление в корпусе. Это процесс, происходящий в главном цилиндре сцепления. После увеличения давления, жидкость начинает выдавливаться через нагнетательный канал и поступает уже в рабочий цилиндр. В нем имеется поршень с вилкой, которые под воздействием давления отжимают выжимной подшипник, тем самым происходит разъединение двигателя и коробки передач. В этот момент включается соответствующая передача, а после чего водитель отпускает педаль сцепления. После отпускания педали наблюдается возвращение в исходное положение: происходит зацепление двигателя с трансмиссией, что обусловлено действием толкающей пружины в цилиндре.

В этом и заключается суть функционирования рабочего цилиндра внедорожника Шевроле Нива. Не обойтись при этом и без поломок и неисправностей, которые присуще любому механизму. Так, периодически необходимо осуществлять ремонт цилиндра, так как его функционирование основано на трении, а, значит, и изнашивании.

Где найти в автомобиле рабочий цилиндр сцепления? На внедорожнике Нива Шевроле – это изделие находится на картере сцепления, как практически и на всех автомобилях. Для этого необходимо открыть капот и бросить взор на область подкапотного пространства с водительской стороны.

Диагностирование неисправности

Первоначально важно убедиться в том, что именно данный элемент является неисправным, и требуется его замена или ремонт. Для этого имеются способы выявления неисправности, которые позволят автовладельцу не прибегать к помощи автомастеров. Итак, если замечаются такие недостатки:

Требующий ремонта цилиндр сцепления

В таком случае стоит уделить особое внимание рабочему цилиндру и оперативно произвести ремонт, чтобы избежать дальнейших неприятностей.

Замена цилиндра и ремонт

Замена осуществляется в случае возникновения неустранимых дефектов, к которым относятся повреждения корпуса цилиндра. Во всех остальных случаях потребуется осуществить ремонт. Но сначала рассмотрим, как снять рабочий цилиндр с внедорожника Нива Шевроле и установить новый ремкомплект.

Для проведения работ потребуется наличие рожковых ключей на «13» и «17». Приступаем к работе:

На этом этапе снятие закончено, далее, необходимо заменить извлеченный элемент на новый и установить все в порядке обратном снятию. После установки потребуется прокачка системы (выгнать воздух из системы).

Новый рабочий цилиндр для Шевроле Нива обойдется в 300-600 рублей, поэтому не стоит огорчаться, если изделие уже не подлежит ремонту.

Замена изделия осуществляется в редких случаях, поэтому при обнаружении неисправности рабочего цилиндра можно осуществить его ремонт. Для процедуры ремонта потребуется: приобрести новый ремкомплект для Шевроле Нива; стандартный набор инструментов; тиски.

После того как цилиндр был снят с автомобиля, необходимо приступить к таковым действиям:

Сборка цилиндров проводится в последовательности обратной снятию, а по окончании работ стоит убедиться в отсутствии сторонних предметов, которые возможно были не установлены.

После установки следует провести удаление воздуха из системы, а после и проверить работоспособность сцепления Шевроле Нива.

Стоит знать…

Очень часто задается вопрос: «А можно ли поставить рабочий цилиндр от Шевика на классику?» Водители классческих моделей часто хотят усовершенствовать свой автомобиль. Ввиду этого прибегают к данному вопросу, но при этом, не зная, какова вероятность того, что «неродное» устройство будет функционировать достойно. Вовсе нет! На классику Шевовский цилиндр устанавливать не нужно, а причина этому заключается в принципе работы. Выжимной подшипник классического авто- не рассчитан на режим работы штока в поджатом состоянии, который при этом вращается. Если все же установить изделие на классику, то можно обнаружить скорейший износ подшипника.

Теперь вы знаете для чего вашему автомобилю необходимо это устройство, и как можно его заменить в случае повреждения или износа. Очень важно по ранним признакам определить неисправность в узле, чтобы устранить ее до момента полного износа. Удачных ремонтных работ!

Источник

Chevrolet Niva чем-старше-тем-лучше › Бортжурнал › Замена РЦС 2123 (рабочий цилиндр сцепления)

На ходу выжал сцепление несколько раз. При том очень резко (машина выскочила на встречу) — и сцепление «не отжимается».
Заклинило цилиндр. Заползаю под машину. Точно — рабочий цилиндр выжат и обратно не уползает.

Молотком заколотил его обратно по направлению красной стрелки. Хорошо что у нас машина высокая — можно ползать под ней.
Сцепление работало. Но явный знак «пора менять» был уже дан.

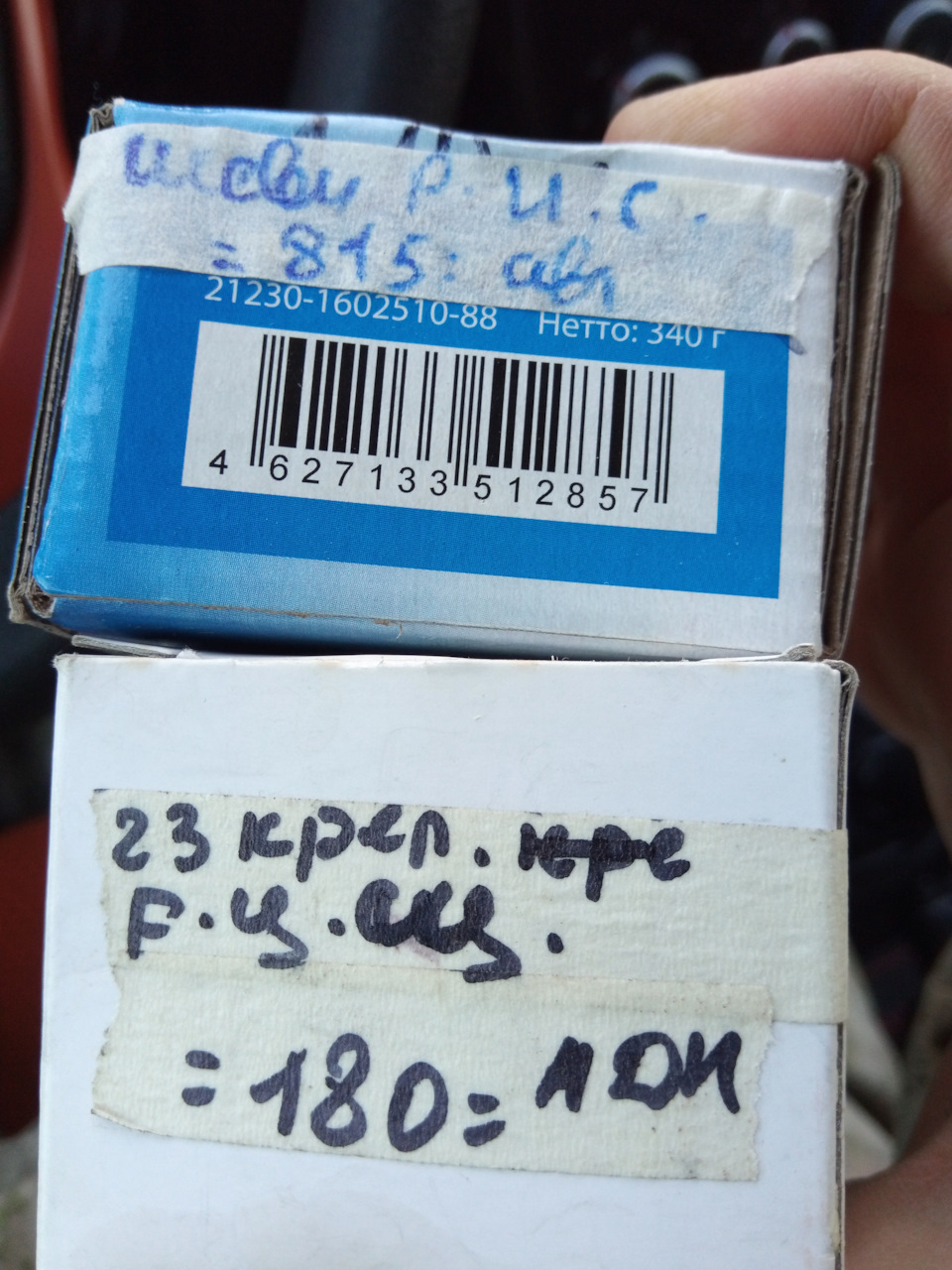

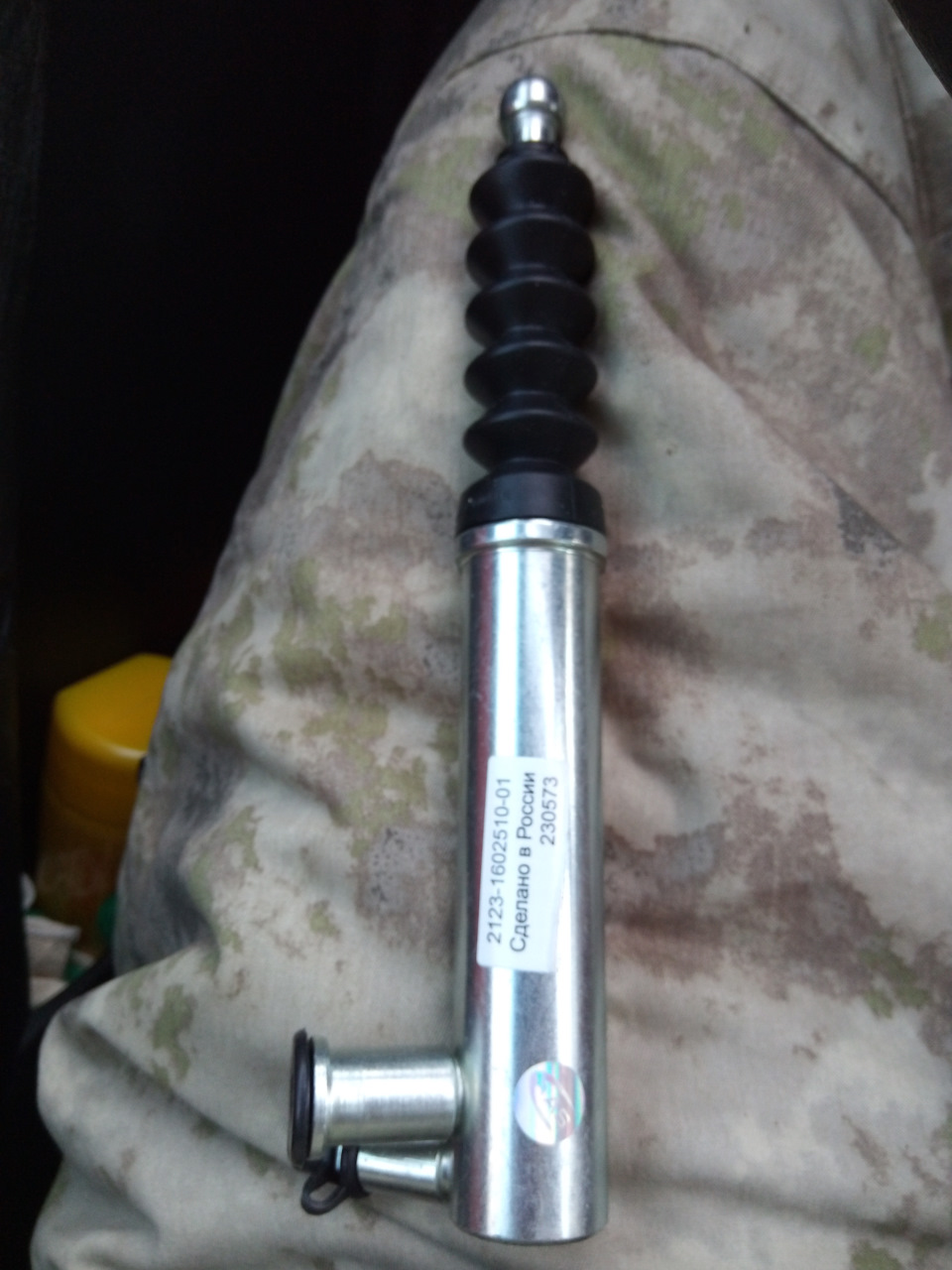

2123-1602510 Цилиндр рабочий 900 рублей
2101-1601211 Чехол вилки выключения сцепления 50 рублей
2123-1602492 Кронштейн ВАЗ-2123 рабочего цилиндра сцепления 100 рублей

21230-1602494 Пластина упорная
она же
21230-1602157 Пластина РЦС
30 рублей

21010-1602596 Шайба медная д 12 мм 15 рублей
Болт М8х50 1,25 — 2 шт
Шайба 8 пружинная — 2 шт

Вот так устроен гидропривод сцепления

Открываем крышку бачка

Откручиваем шланг жидкости от цилиндра и сам цилиндр.

(неверно была установлена пластина — снаружи кронштейна она бесполезна — она должна поджимать цилиндр изнутри!)

Попутно снимаем порванный чехол и ставим новый:

Сравниваем старый и новый:

Устанавливаем новый цилиндр

Одеваем трубочку и «прокачиваем» самотеком. (на педаль не нажимать!)

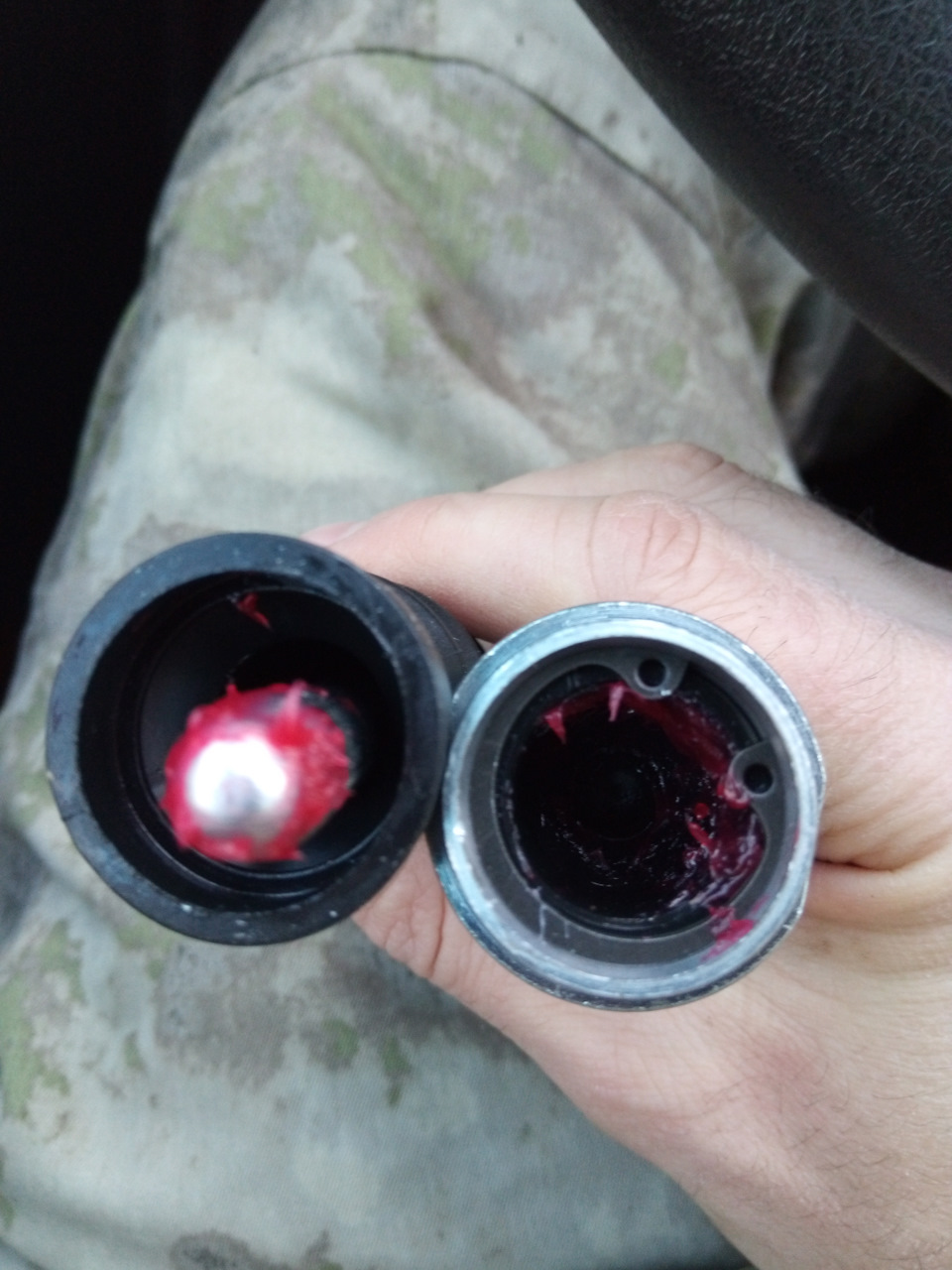

А вот причина заклинивания цилиндра — налет и ржавчина той части где цилиндр редко движется.

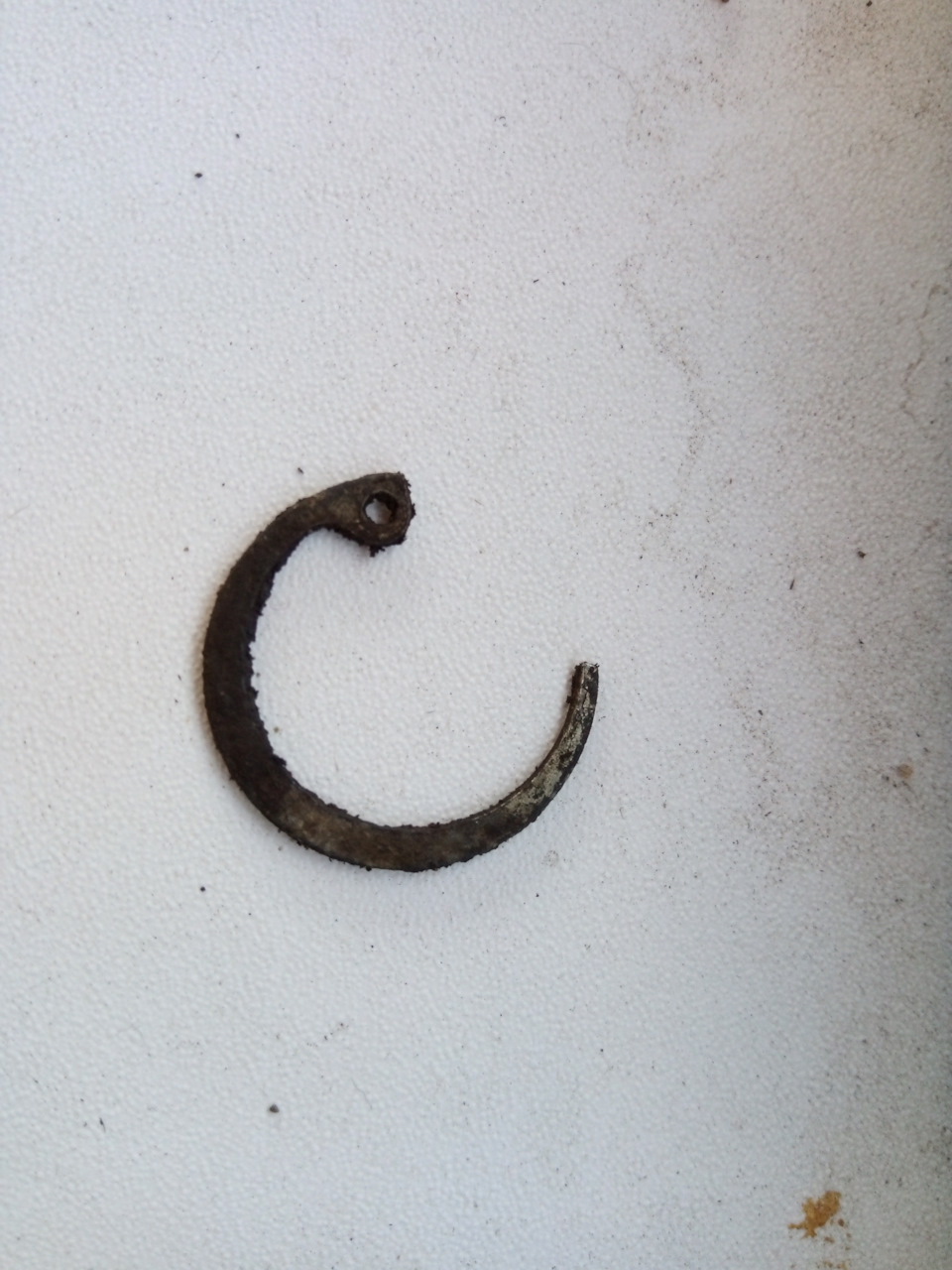

Даже при снятом кольце поршень не вылезал.

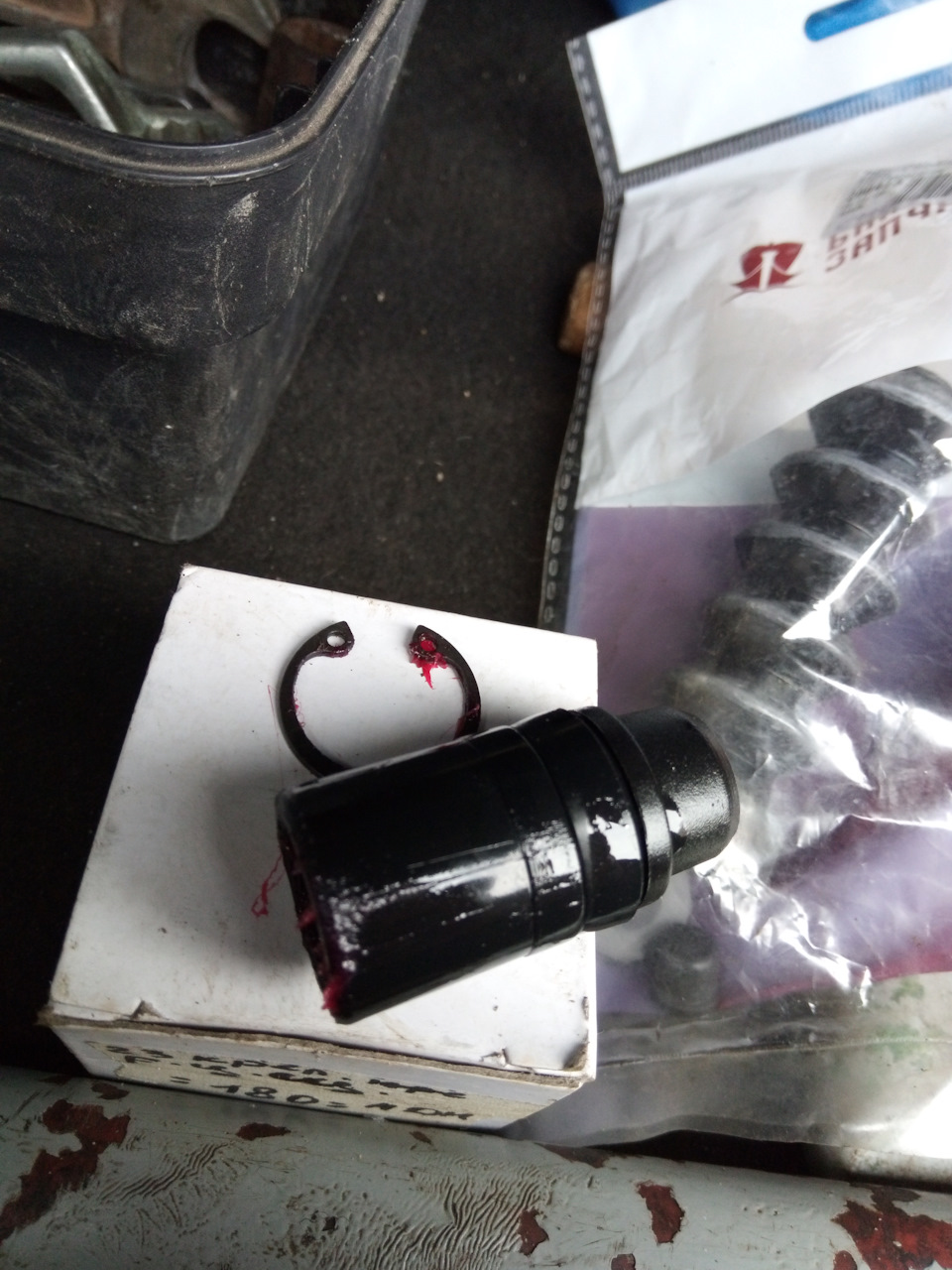

Цилиндр рабочий сцепления шнивы в разобранном виде:
