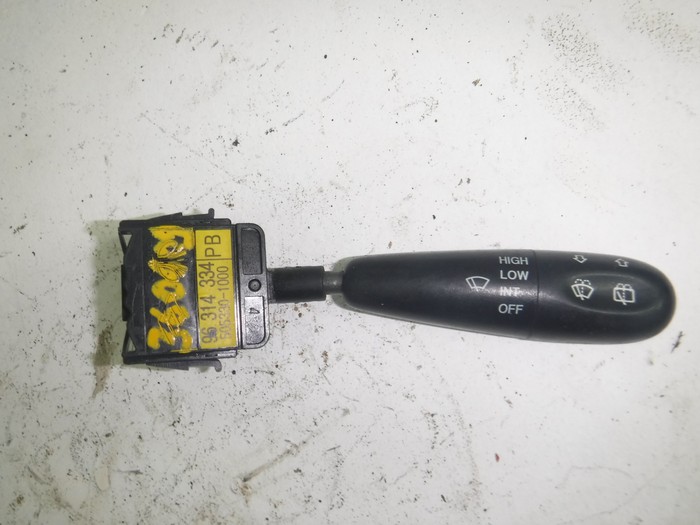

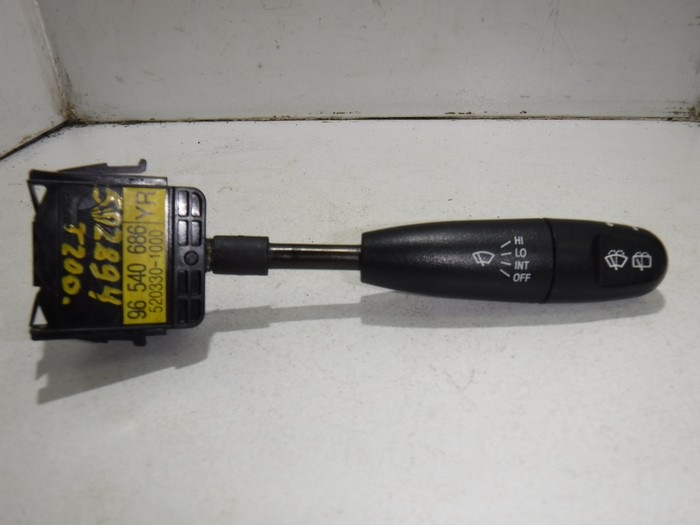

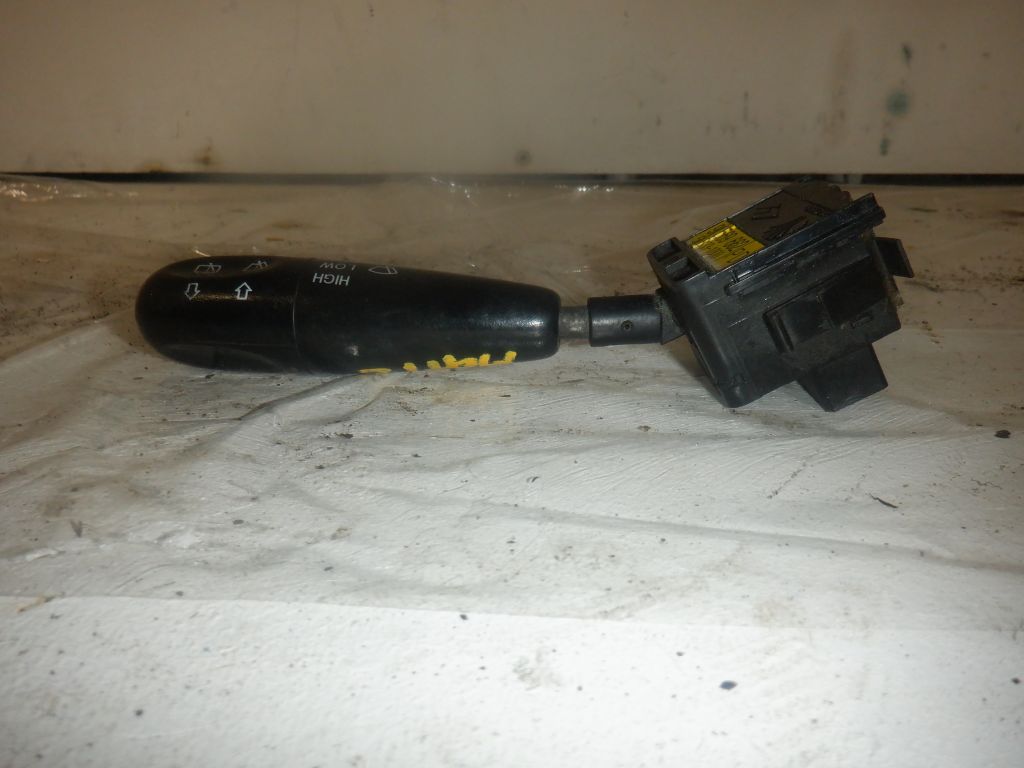

Дворники управлялись переключателем имеющим всего 2 положения: медленный и быстрый режим. Очень не удобно постоянно щелкать переключателем при не сильном дожде. Купил 3-х позиционный переключатель (96314334)

И реле для регулировки паузы первого положения переключателя и для взмахивания 3 раза дворниками во время омывания стекл. Я взял реле 411.3777.

Ниже фото подключения и схема.
Обязательно отключите аккумулятор! Коротко о подключении:

Снимаем подрулевой кожух. Снимаем переключатель и отсоединяем колоду. На ней, как показано на картинке, переставляем контакты.
Теперь от 7 контакта кидаем новый провод на J в реле.
6 провод (синий), только его РАЗРЕЗАЕМ. Провод от колоды до реле на S. А оставшийся хвост на 31В
Далее НЕ разрезая, аккуратно снимаем изоляцию и соединяем проводок от реле и изолируем, а именно:
4 провод (красный с желтой полоской) на 86 и
8 (коричневый) на 15, всё колода переключателя готова!
Осталось 31 контакт реле кинуть на ближайший болт (питание реле на — «масса»). Ну вот, собираем все обратно.

Теперь мы можем взмахнуть дворником один раз (не фиксируя первого положения переключателя), регулировать паузы (далее из инструкции к реле).
2.1 Установите переключатель режимов стеклоочистителя в положение «Прерывистый режим» — установится стандартная пауза работы стеклоочистителя (примерно 5 секунд между взмахами щёток).
2.2 Для изменения паузы переведите переключатель в положение «Выключено» и, выдержав требуемую паузу, переведите в положение «Прерывистый режим». Установится новое значение паузы. Диапазон изменения паузы от 0,5 до 45 секунд.
3 Другие режимы
3.1 Ход щёток при подаче воды начинается с задержкой в 0,5 секунды (позволяет накопить достаточное количество воды на лобовом стекле до первого взмаха щёток).
3.2 После подачи воды щётки делают три взмаха.

Источник

Daewoo Matiz Red «angry birds» › Бортжурнал › Переключатель дворников.

В предыдущем посту я описал что случилось с ним… Как и рассчитывал Экзист слился сразу же в 9-10 утра с смс: Отказано(оставлял примечание что если в течении дня не привезут то не стоит даже пытаться). Поехал искать магазин «Мир матизов». С замудренными нумерациями я наконец то нашел этот «Модуль 12».

Заранее разобрал «Горло»(5 саморезов и фиксаторы(2 спереди за рулем, 2 сбоку за дырками переключателей) + снятие кольца с замка зажигания(тупо вытягивается отверткой)).

Пришел… Вроде подобрали что надо(для комплектации МХ с прерывателем и задним дворником).630 руб.
Радостный пошел подключать. Смутило только то что был один лишний «язычок» под которое было место, но контакта на нее не было… Думал и так подойдет…

Подключил. Первый режим(прерывистый) работает, но перерыв примерно 0,3-0,4 сек. остальные режимы не работают… задний дворник работает, брызгалки работают.

Пошел поменял на другой… Вроде на комплектацию «S».585 руб.
Сразу же дав им для примера свой и объяснив про «язычок» они сказали точно подойдет! Я не вскрывая пошел еще раз пробовать:

Проверяю. Вроде все работает. ага… Пытаюсь включить задний дворник: не падает включатель… Жму посильнее — нет. Потом замечаю что по рисунку его нет! Бегу обратно и выкладываю. Ну они сказали что в магазине тока эти. Езжай в наш сервис, там есть перевертыш с твоей комплектацией, там же и директор.

Доехал(минута езды от магазина). зашел, забавный директор, который еще видео выкладывает на сайте с инструкциями))) в живую еще забавнее)) он не долго думая пошел и снял с перевертыша. И все подошло! только он б/у. И от этого разьезжанный и затертый… он сказал т.к. бу отдам за пол цены. вернул половину.
Картина: приезжает парень, забирает переключатель + еще денег сверху)))
заодно он сразу пару советов дал.

Поехал обратно в магазин и купил лампочку… Мата было много пока снимал, столько же пока ставил(руки все ободраны) с моими лапами только туда и лазить. За одно хотел купить давнишнюю болезнь задний уплотнитель дворника с пипкой для шланга. Пипка сломанная у меня, и поэтому брызгает напрямую струей вверх))) выглядит забавно… Но его не было. ее я заказал на экзисте сегодня.

в итоге:
300р переключатель.
120 лампочка.
Куча новых слов которые я забыл записать как хотел ранее(((
Ненужная лампочка и блок дома…

Источник

Daewoo Matiz › Бортжурнал › Замена переключателя стеклоочестителя

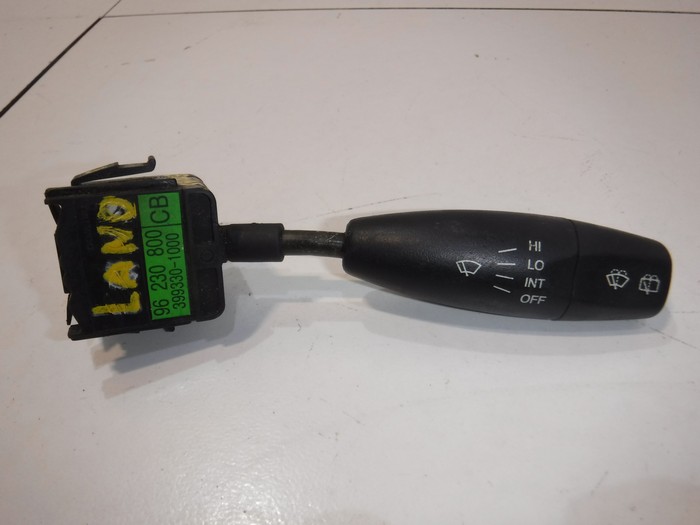

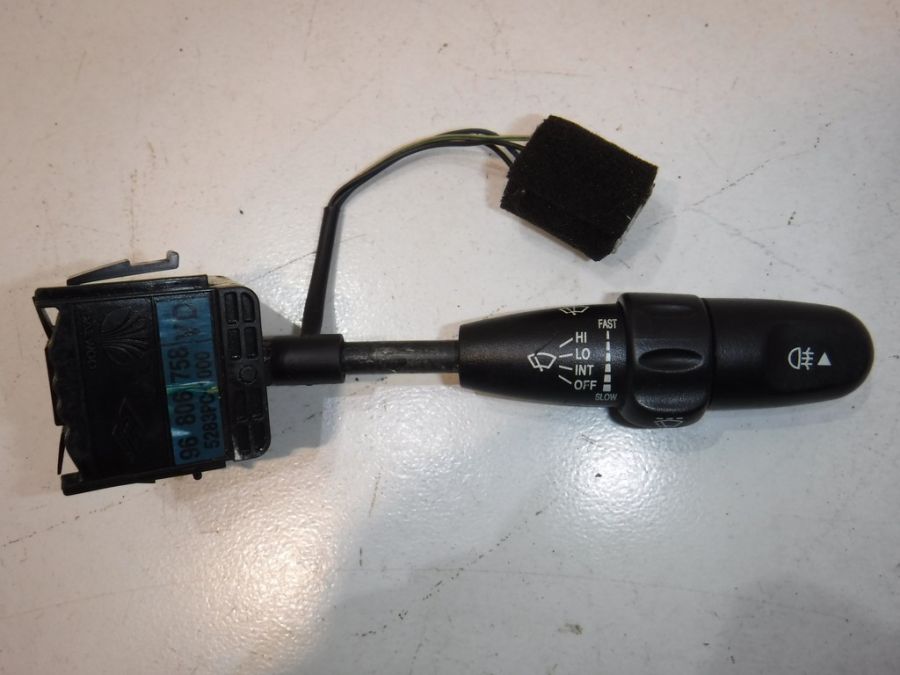

Итак, получил я заказанный правый подрулевой переключатель от Ланоса:
962 763 87.

В нём уже есть прерывестый режим, и до кучи он уже с регулировкой колёсиком. Можно было пойти по пути наименьшего сопративления, и поставить переключатель от беста, дополнив реле с регулируемой паузой, но хотелось сделать совсем удобно, т.к. на Моте ездит жена, а тут главное чтоб проще было пользоваться и удобнее 🙂 Кроме самого переключателя приобрёл реле стеклоочестителя от ВАЗов: 526.3747-03.

Единственное у меня не совпали цвета. Точнее 6 и 5 провода у меня одинаковый абсолютно. Но перекидывать АБСОЛЮТНО так же.

В 7 гнездо вставляем проводок с маленькой «мамой», другой конец пойдёт на реле.
Нарисовал схему подключения реле.

Цвета проводов НЕ СООТВЕТСТВУЮТ, т.к. видел и разных варианта, и везде есть различия, поэтому просто нарисовал разными цветами какой провод куда идёт. Номера разъёмов на реле особой роли не играют, т.к. модельки разные могут быть.

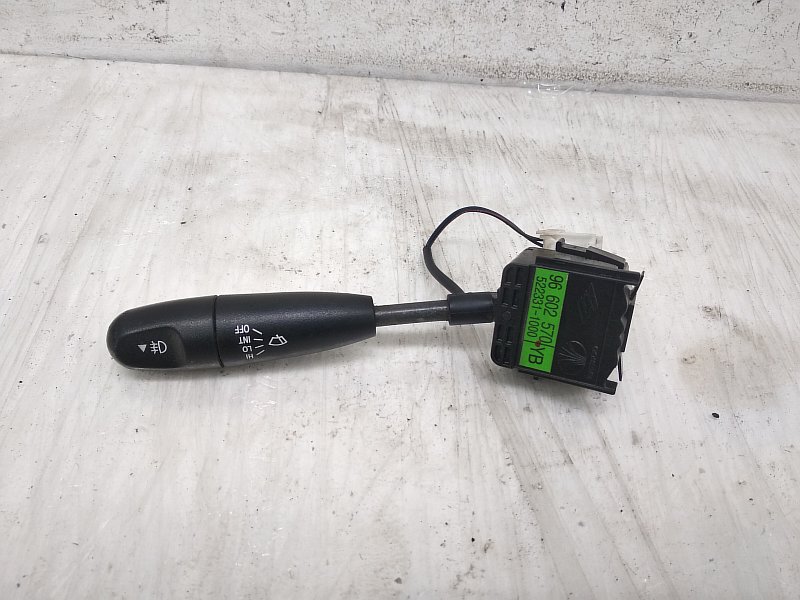

Маленький разъём от переключателя нам нужно подключить в разрыв провода который идёт от 7 колодца на основном разъёме. Тем самым будет регулируемая пауза. Полярность подключения если не ошибаюсь не имеет значения, там простое переменное сопротивление. Но если при максимальной задержке на рычаге в реале будет минимальное, то просто поменять местами.
С первого провода нам нужно сделать врезку, конец которой пойдёт на саму релюху, для того, чтобы при псиканье водичкой дворники забегали.

Осталось только всё скомпоновать, чтобы всё было культурно, и собрать то что разобрали.
Включаем, и разуемся 🙂 Теперь имеем кроме медленного и быстрого режима, ещё и регулируемую паузу.

Замерил примерное время паузы на разных положении колёсика.
1 – 4,8
2 – 12,3
3 – 18,5
4 – 24
5 – 29
6 – 33
7 – 37
Вроде нормально.

Вроде написал максимально подробно, если что непонятно, то спрашивайте, объясню и добавлю в отчёт.
З.Ы. Спасибо Volgarist что нашёл ошибку в описании, к сожалению ценой собственных затрат.
