Отопление и вентиляция Дэу Матиз
Устройство панели управления системы отопления Дэу Матиз
Расположение элементов панели управления отоплением и вентиляцией: 1 — панель отопления и вентиляции в сборе; 2 — трос управления температурой; 3 — рейка; 4 — кронштейн; 5 — зажим троса; 6 — трос выбора режима; 7 — патроны лампочек в сборе; 8 — шестерня в сборе; 9 — упорная крышка; 10 — упорная пружина; 11 — выключатель вентилятора; 12 — выключатель обогревателя заднего стекла; 13 — трос заслонки рециркуляции/ подачи свежего воздуха; 14 — зажим троса; 15 — переключатель рециркуляции воздуха; 16 — кнопка включения обогревателя заднего стекла; 17 — кнопка рециркуляции; 18 — поворотная ручка; 19 — кнопка включения кондиционера воздуха; 20 — панель управления; 21 — выключатель кондиционера воздуха; 22 — корпус.
Разборка печки (управления печки) Дэу Матиз
Отсоедините провод «массы» от аккумуляторной батареи. Снимите молдинг панели приборов. Снимите панель управления отоплением и вентиляцией в сборе в следующем порядке: выверните винты 1 указанные на рисунке выше — крепления панели управления отоплением и вентиляцией затем отделите панель управления от панели управления 2 и отсоедините электрические разъемы 3;
Отсоедините трос 1 переключения режимами от модуля отопителя, отсоедините трос регулировки температуры 2 от модуля отопителя и снимите перчаточный ящик с панели управления.
Отсоедините трос 1 заслонки рециркуляции/ впуска свежего воздуха от вентилятора затем отсоедините тросы с панели управления отоплением и вентиляцией в следующем порядке:
Крепление тросов регулировки температуры (1), переключения режимов (2) и заслонки (3) рециркуляции/впуска свежего воздуха к панели управления отоплением и вентиляцией
Отсоедините трос 1 регулировки температуры далее отсоедините трос 2 переключения режимов и отсоедините трос 3 заслонки рециркуляции/впуска свежего воздуха.
Установка блока управления печки Дэу Матиз
Подсоедините тросы переключения к панели управления отоплением и вентиляцией. Подсоедините трос заслонки рециркуляции/впуска свежего воздуха к вентилятору. Установите перчаточный ящик в панель управления. Подсоедините трос регулировки температуры и трос переключения режимов к модулю отопителя. Подсоедините электрические разъемы. Установите панель управления отоплением и вентиляцией и закрепите винтами. Установите молдинг панели приборов. Подсоедините провод «массы» к аккумуляторной батарее.
Двигатель вентилятора Daewoo Matiz и его резистор
Детали вентилятора отопителя Матиз: 1 — вентилятор в сборе; 2 — воздуховод отопителя; 3 — воздуховод вентилятора; 4 — пластмассовая шайба; 5 — кулиса вентилятора; 6 — рычаг вентилятора; 7 — кожух впуска воздуха; 8 — держатель заслонки; 9 — кожух с отверстием; 10 — нижний кожух; 11 — резистор вентилятора; 12 — двигатель вентилятора; 13 — шланг охлаждения; 14 — заслонки вентилятора; 15 — зажим троса.
Снятие мотора печки с автомобиля
Снимите охлаждающий шланг двигателя вентилятора затем снимите двигатель вентилятора в следующем порядке:
Отсоедините электрический разъем 1 от двигателя вентилятора и поверните двигатель против часовой стрелки и снимите его.
Отсоедините электрический разъем 1 резистора вентилятора и отверните винты 2 и снимите резистор вентилятора.
Установка вентилятора печки Деу Матиз
Установите двигатель вентилятора, вращая его по часовой стрелке и подсоедините к двигателю электрический разъем. Установите охлаждающий шланг двигателя. Установите резистор вентилятора и закрепите винтами затем подсоедините к резистору вентилятора электрический разъем.
Переключатель вентилятора Daewoo Matiz снятие и установка
Выверните винт 1 крепления переключателя режимов работы вентилятора и поверните переключатель 2 режимов работы вентилятора против часовой стрелки и снимите его с панели управления отоплением и вентиляцией.
Установка регулятора печки Дэу Матиз производится в обратной последовательности снятия.
Переключатель отопителя (печки) Chevrolet Matiz, артикул 6105063

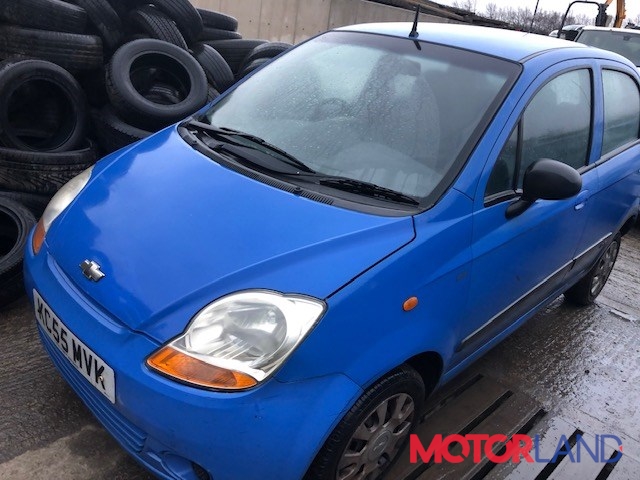

Данная запчасть снята с автомобиля
