Не включается вентилятор радиатора ДЭУ Нексия: причины

Многие автомобилисты сталкивались с тем, что вентилятор радиатора на ДЭУ Нексия переставал включаться. Но, не все понимают, в чем именно заключается проблема. В этой статье рассмотрим, причины возникновения неисправности, а также методы решения.

Видео

Видеоматериал рассказывает, почему не работает вентилятор радиатора, а также методы устранения неисправности

Устройство вентилятора

Прежде чем перейти непосредственно к причинам и методам решения проблемы необходимо понимать конструктивные особенности узла. Иными словами говоря — как устроен вентилятор радиатора на автомобиле.

Причины неисправности

Теперь, когда известно, как устроен радиатор вентилятора, можно перейти непосредственно к вопросу выявления причин выхода его со строя. Итак, рассмотрим, что же становится причиной не включения узла:

Методы устранения

После того, как автомобилист выявил все возможные причины, необходимо перейти непосредственно к методам устранения. Стоит предупредить, что данная неисправность связана, по большей части с электрическими схемами, где необходимы определенные знания, поэтому, если автомобилист не уверен в своих силах необходимо обратиться в автосервис. Итак, рассмотрим последовательность действий направленных на устранения проблемы.

Неисправность предохранителя

Самая распространенная причина большинства неисправностей связанных с электоузлами. Так, вышедший со строя предохранитель, который расположен в монтажном блоке, может стать причиной того, что вентилятор перестанет включаться. Для устранения неисправности необходимо открыть панель предохранителей и осмотреть плавкий элемент с маркировкой F5 (20А). В случае, если он перегорел, его необходимо заменить. Выход со строя, зачастую обусловлен коротким замыканием в системе.

Обрыв проводов питания и управления

Обрыв проводов питания и управления зачастую случается в зимний период, так как низкая температура (или ее перепад) разрушают защитную структуру. Для определения неисправности существует два способа: диагностика через ЭБУ или «прозвон» непосредственно всех проводов отвечающих за работу системы.

Как показывает практика, автомобилисты пользуются вторым, поскольку не у всех есть необходимые знания и навыки, чтобы подключиться в ЭБУ, а вот мультиметр имеется почти в каждом гараже. Конечно, процесс «прозвона» проводов может занять достаточно большое количество времени и сил.

Если обрыв провода найден, то необходимо устранить неисправность. Производитель рекомендует заменить вест жгут, но как показывает практика, автомобилисты используют обычную изоленту или обжимной провод.

Окисление колодок соединения проводов

При выявлении окислении проводов, необходимо зачистить контактные соединения. Конечно, не во всех случаях, сделать это реально, поскольку бывают такие окисления, когда контакты покрываются коррозией и отпадают. В таком случае, для устранения неисправности необходимо заменить колодки соединительных разъемов.

Еще одной проблемой, может стать выход со строя реле управления включением электровентилятора. В таком случае, его необходимо демонтировать с монтажного блока и установить новое. Если неисправность пропала, то дело было именно в реле.

Датчик температуры

Выход со строя или неправильная работа датчика температуры охлаждающей жидкости становится причиной того, что вентилятор может не включаться. Зависание датчика приводит к тому, что электровентилятор не срабатывает, а ЭБУ думает, что температура двигателя такая как на датчике. Выходом с ситуации становиться — замена поврежденного элемента.

Не часто, но проблемой становится то, что ошибки электронного блока управления, особенно в части охлаждения, не запускают электровентилятор. Так, методом устранения проблемы становится сброс всех ошибок или полная прошивка ЭБУ. Этот процесс лучше всего доверить профессионалам и отправить автомобиль в автосервис.

Последствие несвоевременного ремонта узла

Но, если вовремя не определить причины неисправности электровентилятора, а также не устранить их последствия могут быть самые разнообразные. Итак, рассмотрим, данный вопрос более детально:

Как видно из-за мелочной проблемы можно нажить неприятностей и влететь на немалую сумму денег.

Вывод

Вентилятор радиатора ДЭУ Нексия служит для того, чтобы принудительно охлаждать двигатель и систему охлаждения, при недостаточном природном охлаждении. Особенно часто он включается в жаркий период (лето). Выход его со строя может привести к неожиданным и катастрофическим последствиям, поэтому, необходимо, вовремя определить причину неисправности и устранить ее. Если автомобилисту это не под силу, то стоит обратиться в автосервис.

Источник

Daewoo Nexia Спелая вишня › Бортжурнал › Низкая скорость электро-вентилятора охлаждения двигателя

Всем доброго дня! Ну вот я наконец-то и добрался до установки резисторов на низкую скорость вентилятора. Так как у меня комплектация без кондиционера, то присутствует всего одна высокая скорость, которая включается на 102 градусах, ну и естественно, что резисторов там нет. (В комплектации с кондером они присутствуют, ну и там есть малая скорость) А вот реле малой скорости у меня в блоке стояло, и при 97 градусах срабатывало, но эффекта естественно не было. Резисторы прикупил еще в прошлом году, но поставить руки не доходили. А тут впереди лето, надо думаю устанавливать, двигателю же будет намного легче. Вот такие резисторы:

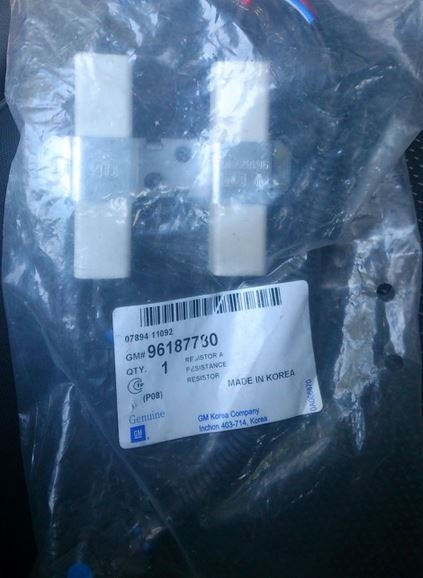

Что нам надо для установки. В первую очередь надо проверить на все ли контакты реле малой скорости приходит напруга и есть ли на 85 контакте сигнал с ЭБУ. Далее нужны сами резисторы, два провода (на каждом конце с одной стороны разъем мама, другая сторона под пайку. Делается для того, что разъемы под резисторы не найдешь. Длина проводов зависит от того где будут находится резисторы.). Реле малой скорости находится сзади монтажного блока:

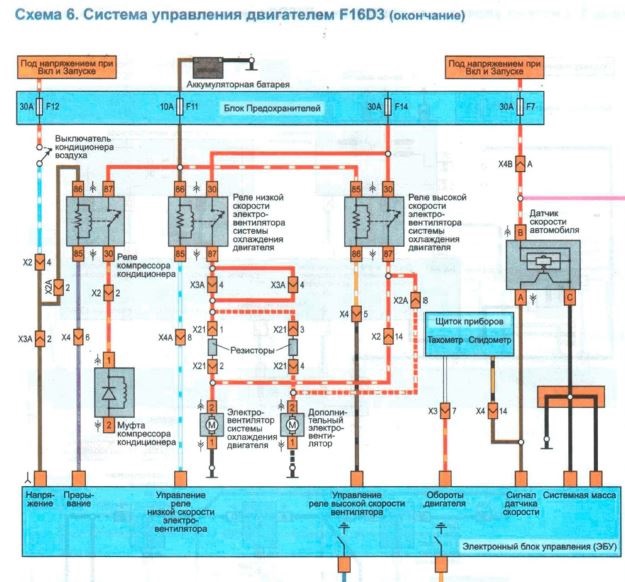

Убираем все лишнее. Получаем нашу схему без кондера:

Берем красный провод от разъема вентилятора, и вытаскиваем его аккуратненько из гофры до разъемов передней косы, которые идут на фары, противотуманки. Когда его вытаскиваем, то видим что красный провод опрессован заводом с проводом низкой скорости, и проводом высокой скоростью. Сразу возникает вопрос. Если у меня срабатывает реле низкой скорости при 97 градусах на реле, то почему не врубается вентилятор на полную скорость при 97 градусах, ведь они запаралелены? Значит где-то косяк. К этому прийдем позже. Вообщем доходим до разъемов, находим провод который уходит на разъем Х2А, там всего два провода со стороны вентилятора (это провод малой скорости). Отрезаем его на месте заводской опрессовки и припаиваем его к одному из проводов с мамой, который мы подготовили. А второй подготовленный провод мы припаяем к заводской опрессовке. То есть мы разрываем провод малой скорости, и врезаем туда резистор:

Провод малой скорости от разъема мы паяем на вход резистора, а выход резистора паяем на высокую скорость и вентилятор. Используется только один резистор (второй в запасе :):):). можем даже с незадействованным резистором еще и третью скорость сделать).
Далее все упаковываем. Теперь нам надо вызвонить 87 провод, который приходит с реле. Находим его и видим, что провод малой скорости который приходит со стороны вентилятора, не совпадает с проводом, который приходит от реле. Распиновываем разъем со стороны вентилятора ( со стороны ветилятора, т.к. там всего два провода, очень удобно) и монтируем в нужный разъем. Ждем прогрева двигателя до 97 градусов, и вуаля малая скорость заработала, температура поползла вниз. Теперь доволен как слон, можно и на Юга мчаться. Вообщем и двигателю хорошо, ну и мне. А то аж сердце кровью обливается, когда ветилятор срабатывает на 102 градусах.

Источник

Не включается вентилятор радиатора дэу нексия: причины

Не работает вентилятор охлаждения на Дэу Нексии

На легковых автомобилях Дэу Нексия, за радиатором системы охлаждения двигателя, устанавливается вентилятор, который может работать в двух режимах, на малой и большой скорости вращения якоря электродвигателя. В холодное время года, он включается достаточно редко, а вот летом в жару, если этот вентилятор не работает, эксплуатировать автомобиль становится тяжело. При выходе из строя вентилятора в пути, чтобы добраться до дома или места его ремонта, водители включают на полную мощность вентилятор отопителя салона, чтобы хоть как-то понизить температуру охлаждающей жидкости.

При появлении такой неисправности, водитель первым делом должен проверить состояние двух 30 амперных предохранителей F11 (стоит вторым в 1-ом ряду) и F14 (стоит последним во 2-ом ряду), которые находятся в салоне в монтажном блоке, расположенном с левой стороны передней панели. Если предохранители исправны, то следующим шагом будет проверка работоспособности двух реле (К21 и К22), через которые подаётся напряжение на клеммы электродвигателя вентилятора. Одно реле работает напрямую, а второе через сопротивление (резистор), для того, чтобы снизить скорость вращения вентилятора. Проверку реле осуществляем методом замены их на такие же заведомо исправные реле.

Вентилятор системы охлаждения также не будет работать, если вышел из строя датчик температуры, так как именно он подаёт сигнал на электронный блок управления (ЭБУ), который замыкает 85-ый контакт соответствующего реле на массу. В результате чего контакты внутри реле замыкаются, и напряжение от источника тока подаётся на электродвигатель вентилятора.

Этот датчик стоит на головке блока цилиндров. При наличии соответствующего прибора проверить исправность датчика температуры можно путём замера его сопротивления. Если двигатель холодный, то сопротивление должно быть в районе 3,5 кОм, а если двигатель горячий, то сопротивление должно находиться в пределах 150-350 Ом.

История Daewoo Nexia

В истории автомобиля Дэу Нексия было всего два поколения: Nexia 1 (N100) и Nexia 2 (N150). Первое поколение автомашины выпускали с 1994 по 2008 годы, а второе после небольшого рестайлинга салона с кузовом и полной замены двигателя на моторы с машин Chevrolet Lanos и Lacetti выпускают с 2008 и по сей день. Сегодня мы остановимся на автомобиле Daewoo Nexia N100, немного опишем его характеристики и дадим все электросхемы оборудования.

Базой создания Дэу Нексия послужил Opel Kadett, что выпускался в 1984?1991 годах. Как видите, разработана Нексия была немецким концерном Opel. Далее южнокорейская компания Daewoo модернизировала автомобиль и выпустила именно это чудо-авто, которое из-за дешевизны производится после рестайлинга и по сей день. Сборка машины велась на территории Узбекистана — Асака.

Авто делали в кузове как седан, так и хэтчбек (3-х-дверный и 5-ти-дверный). Двигатели предлагались только бензиновые на выбор:

Трансмиссия: 5-ступенчатая механика или 3-х-ступенчатая автоматическая.

Видео — краш-тест Daewoo Nexia:

Это наверняка самый жесткий краш-тест… машина опозорилась по уровню безопасности на все 100 %.

Не включается вентилятор.

не включается вентилятор после замены радиатора отопителя ( в сервисе, блин). что может быть? если термостат, то где он стоит? 8 клапанов, 10го года. подскажите пожалуйста что сделать. езжу с печкой, чтобы не кипеть.

Хрен поймёшь сразу о чём речь. Вентилятор радиатора может зимой срабатывать только в крутой пробке и это нормально. А при включёной печке может не срабатывать вовсе.

Движок реально перегревается или это ваши страхи бузят??

сегодня открыл капот, выключил печку, подождал минут 5-8, подгазовал, бачек закипел. датчик показывает рабочую температуру. вентилятор так и не включился.

причем сегодня на улице было +2.

Что значит “бачок закипел”, если датчик не показывает перегрева??

Просто выгоняет воздух из системы. Удалите воздух как следует и не нагоняйте себе страхов.

так блин, может вы и правы. сколько в системе должно быть антифриза? после промывки и замены радиатора отопителя залили только 5 литров, по мере “выкипания” я еще половину примерно влил. так и должно быть? как воздух удалить? спасибо.

Ставим машину в горку (перед выше чем зад), активируем ручник, заводим. Открываем капот, снимаем крышку с расширительного бачка. Доливаем антифриз выше уровня. Поднимаем обороты до 2500, по возможности проминаем рукой патрубки. Следим за уровнем в бачке, доливаем. Творим сии действа до тех пор, пока уровень в бачке не перестанет падать.

вентилятор все равно не включается. снял фишку с датчика температуры, заработал, поменял датчик та же история. машина кипит.

Это говорит о том, что вся электрика системы в норме, но нет нормальной циркуляции. Воздух из системы охл. Нексии довольно трудно удаляется и она легко завоздушивается.

Ведь до поездки к сервисменам проблем с температурным режимом самого движка не было??
