Начинаем с кнопок туманок и обогрева стекла. Здесь процесс несложный

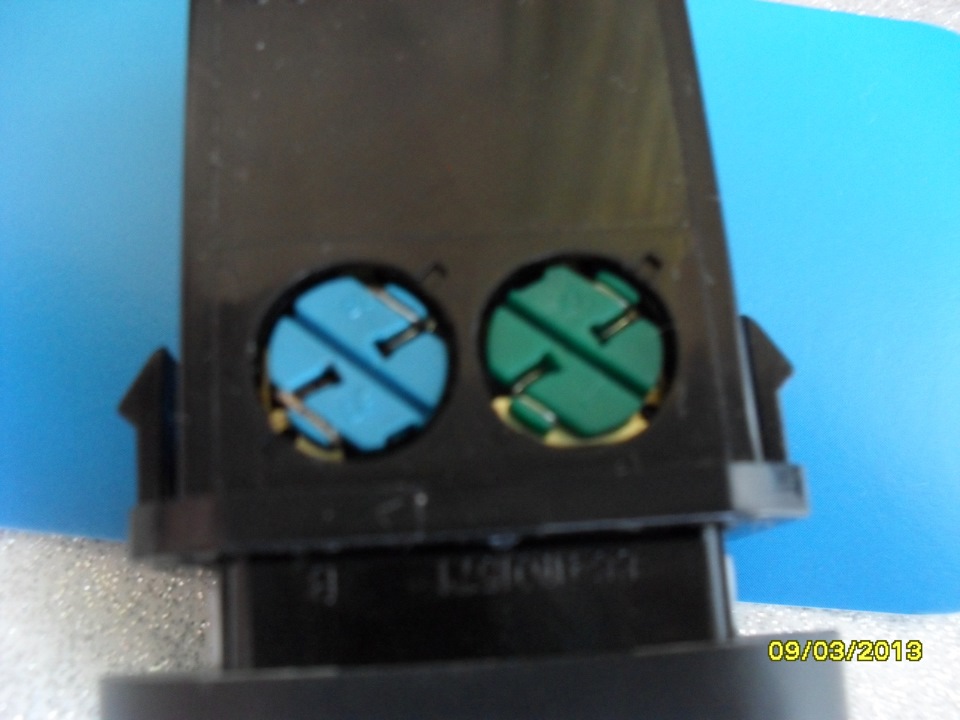

1) снимаем кнопку и достаем синию лампочку (зеленая на индикатор и менять не вижу смысла)

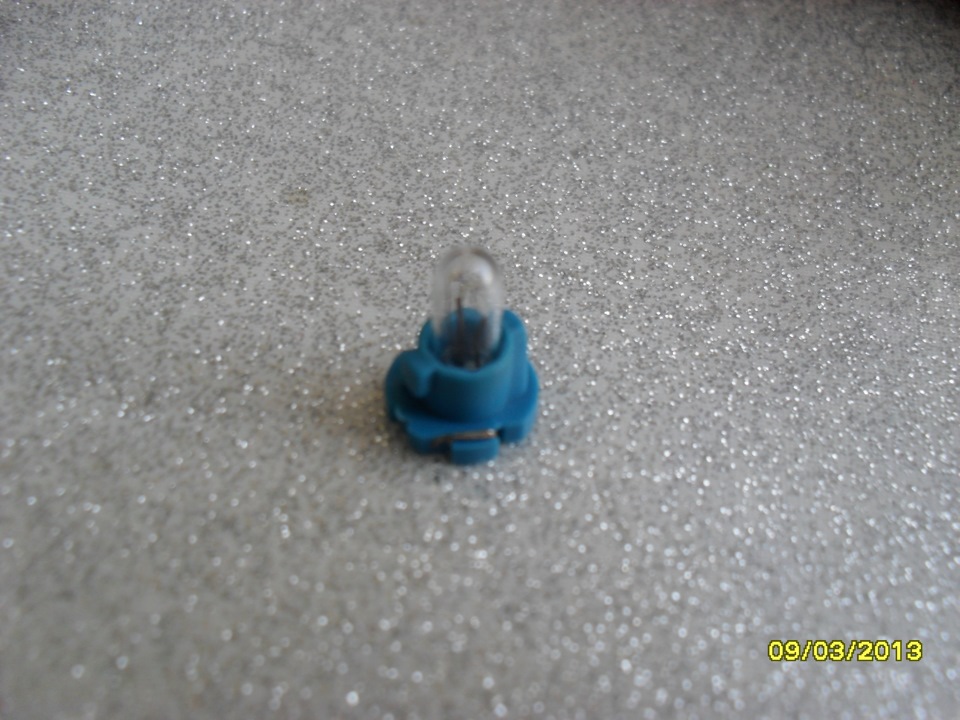

2) вот она снятая, с нее надо снять старую лампочку. Снимается она просто, по краям разматываем усики и вытаскиваем лампочку

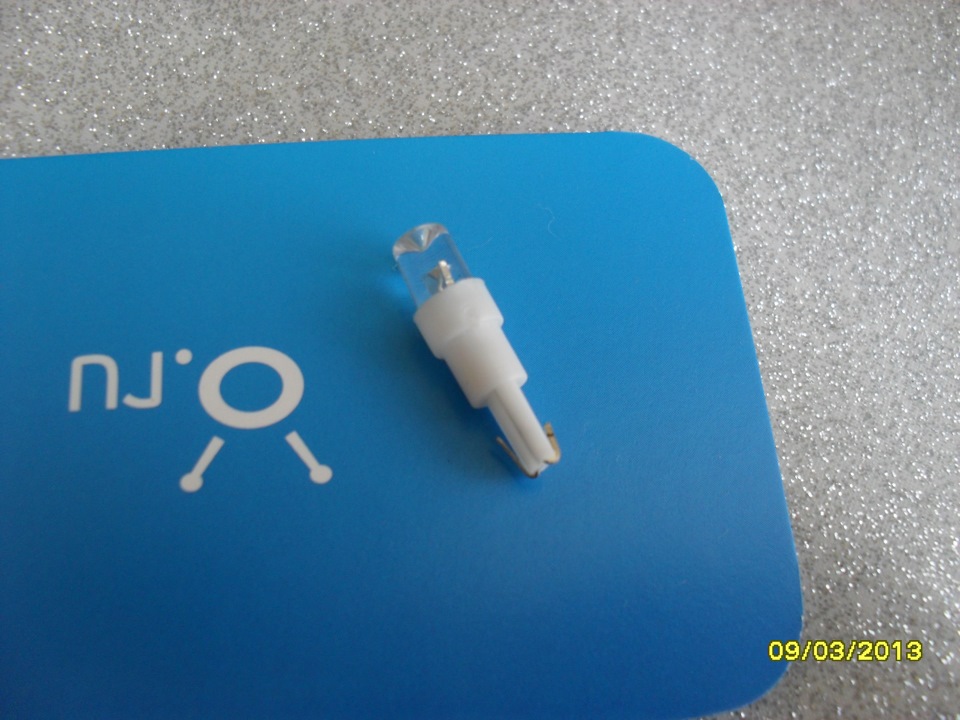

3) берем такой диод на 1.2 ватта

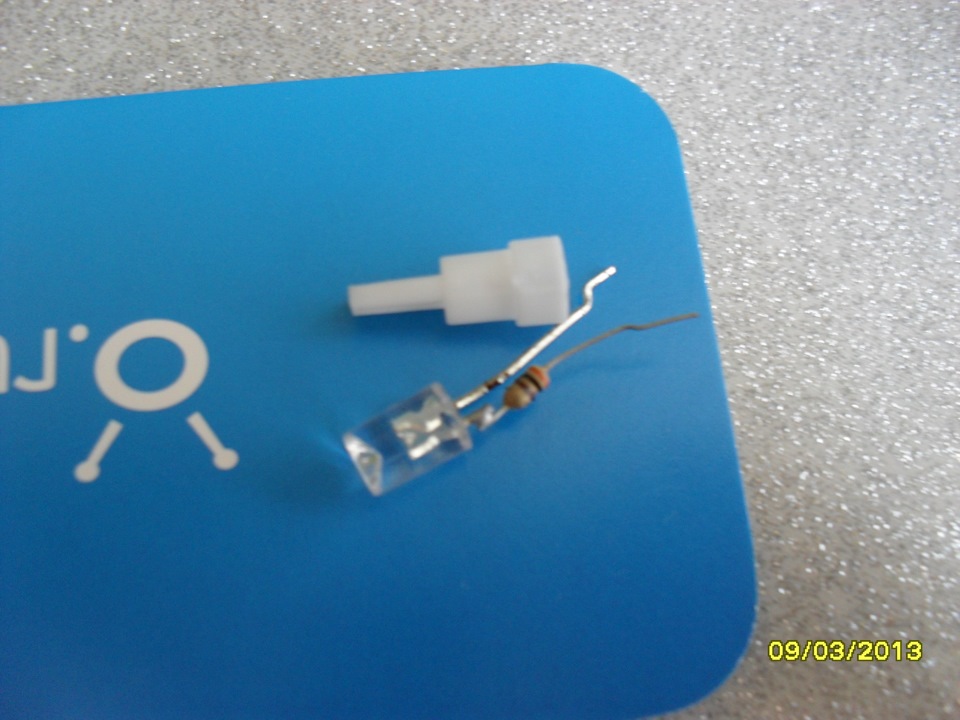

4) разгибаем усики и снимаем белую изоляцию

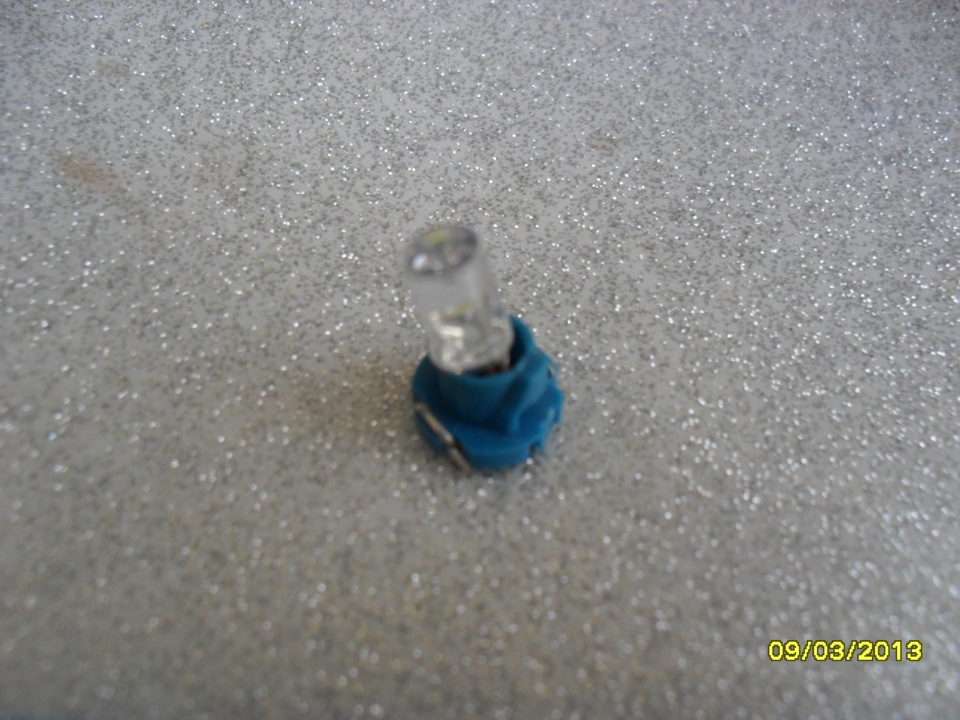

5) получаем это, ну и собираем все обратно
Далее переходим к более сложному снимаем остальные кнопки и тащим домой

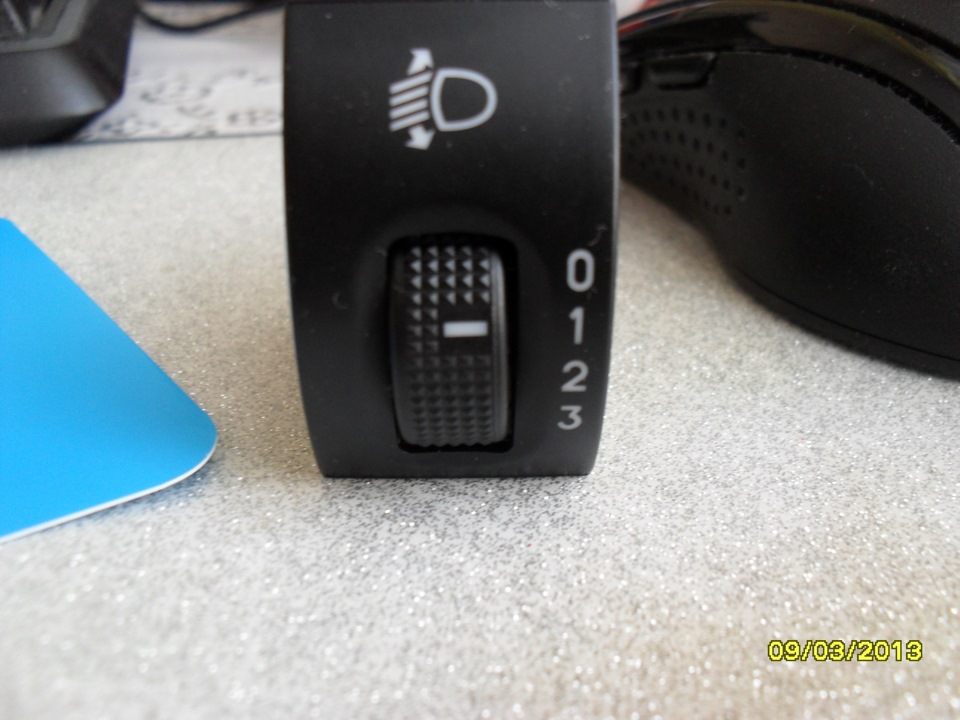

Начнем с регулировки фар и паузы дворников

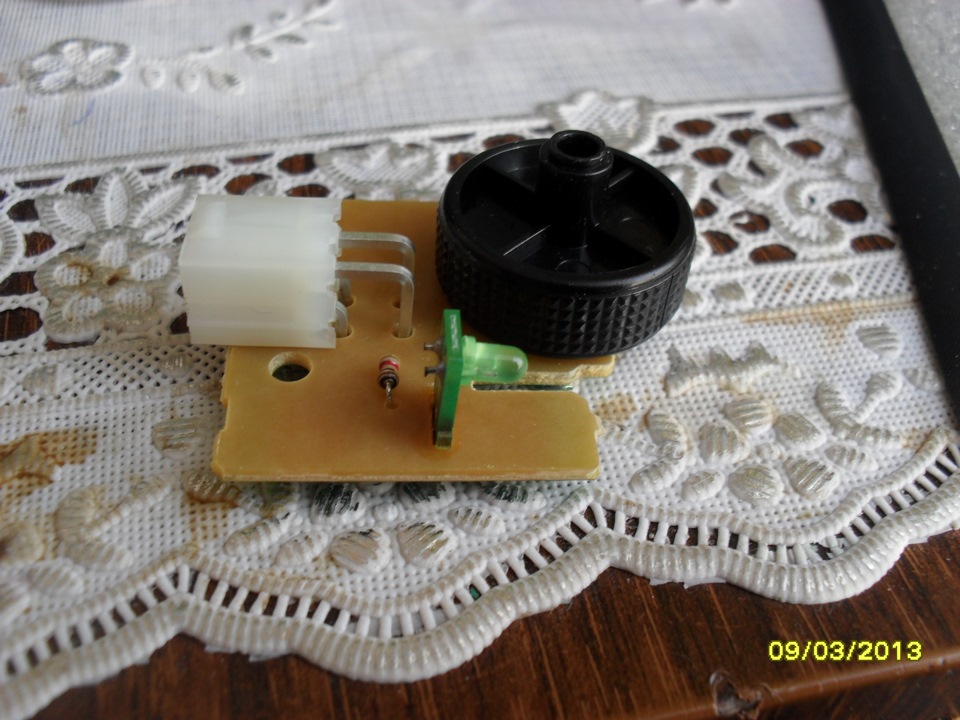

со стороны колесика отгибаем пластик и вытаскиваем колесико вместе со схемой и пока откладываем в сторону

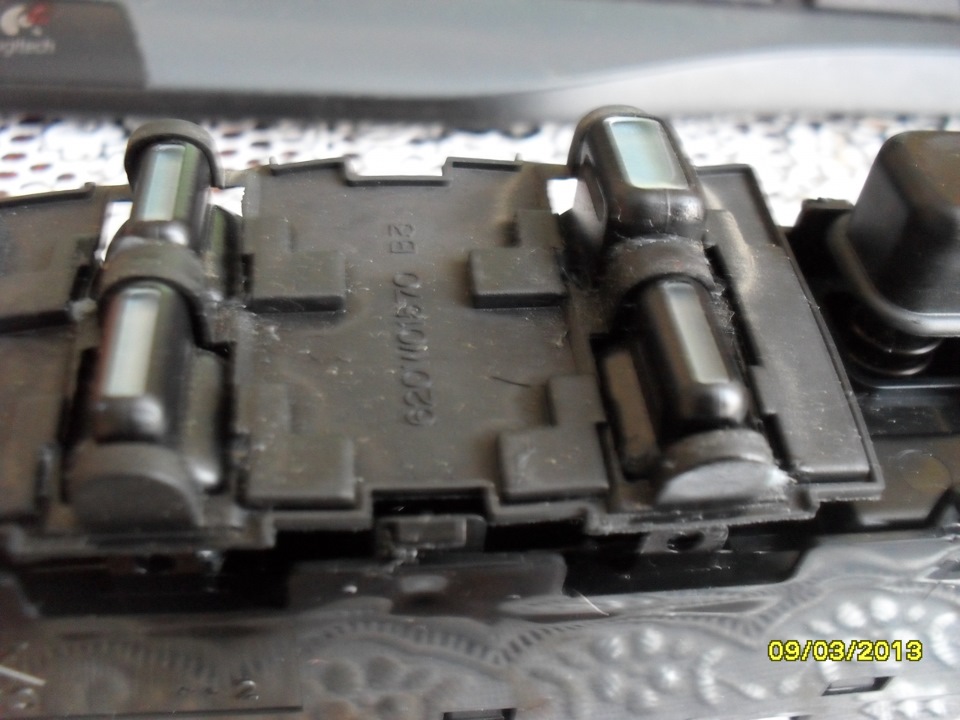

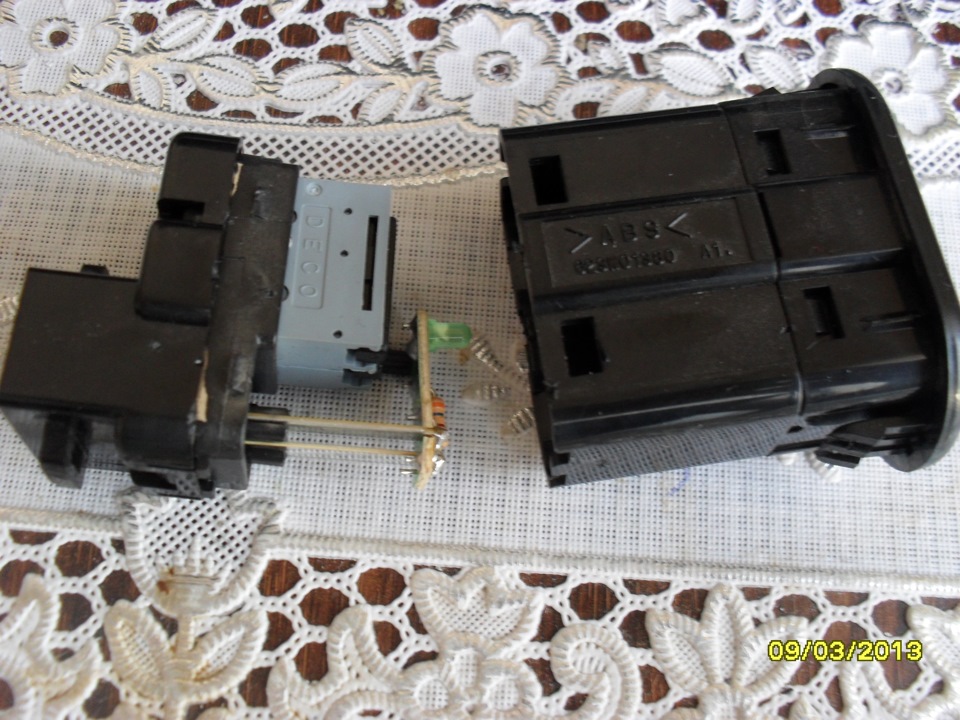

Берем кнопку свеклоподъемников тоже разбираем, часть со схемой откладываем туда же где и предыдущая

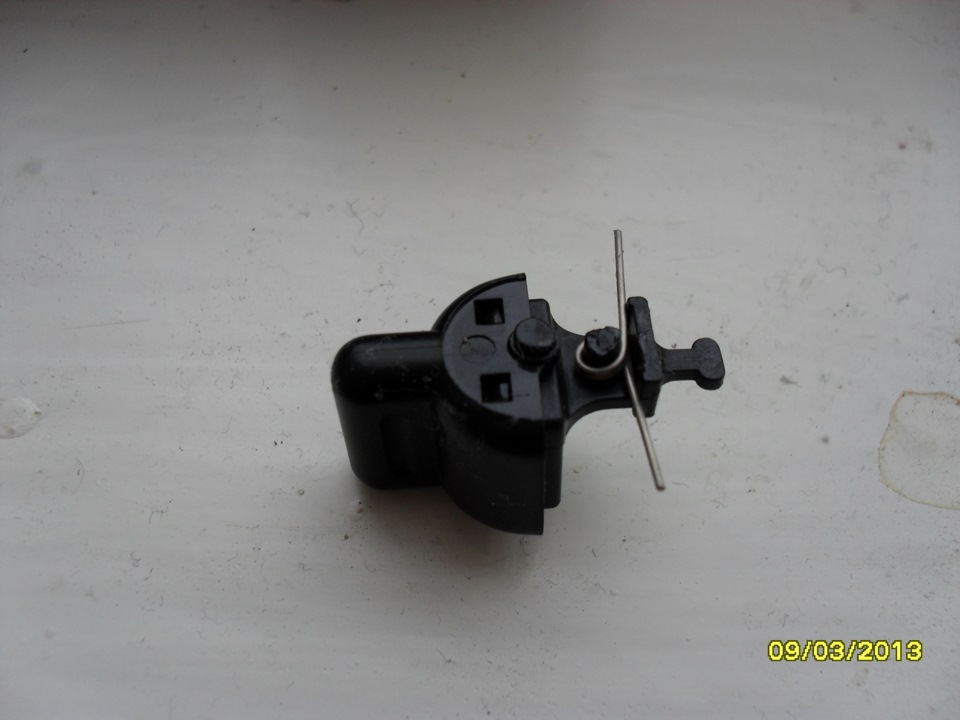

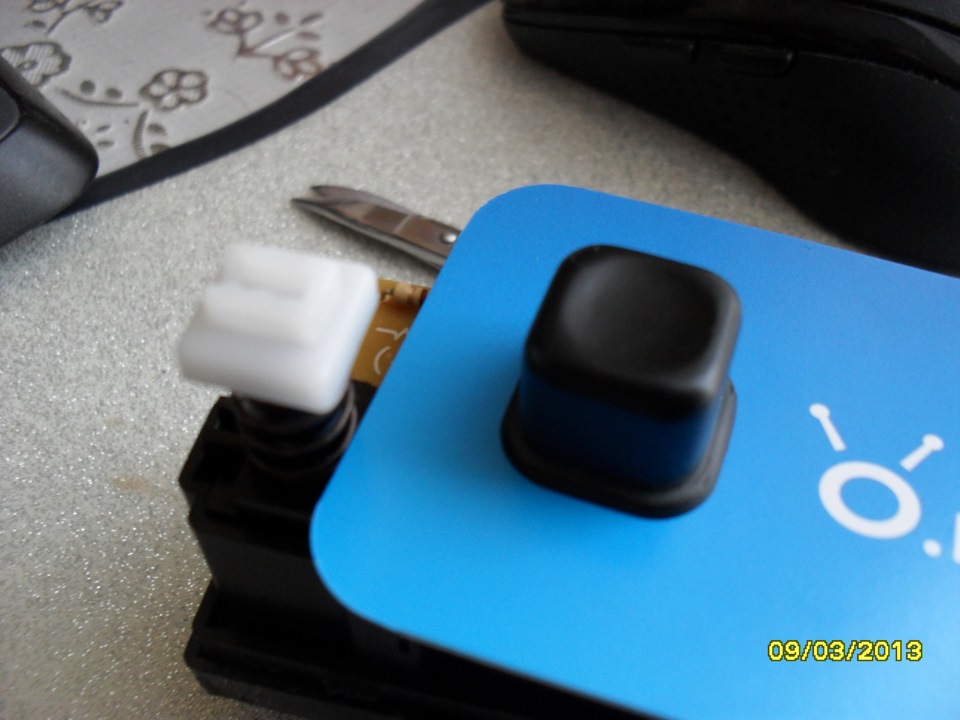

а вторую часть продолжаем разбирать надо снять кнопку и тоже ее разобрать

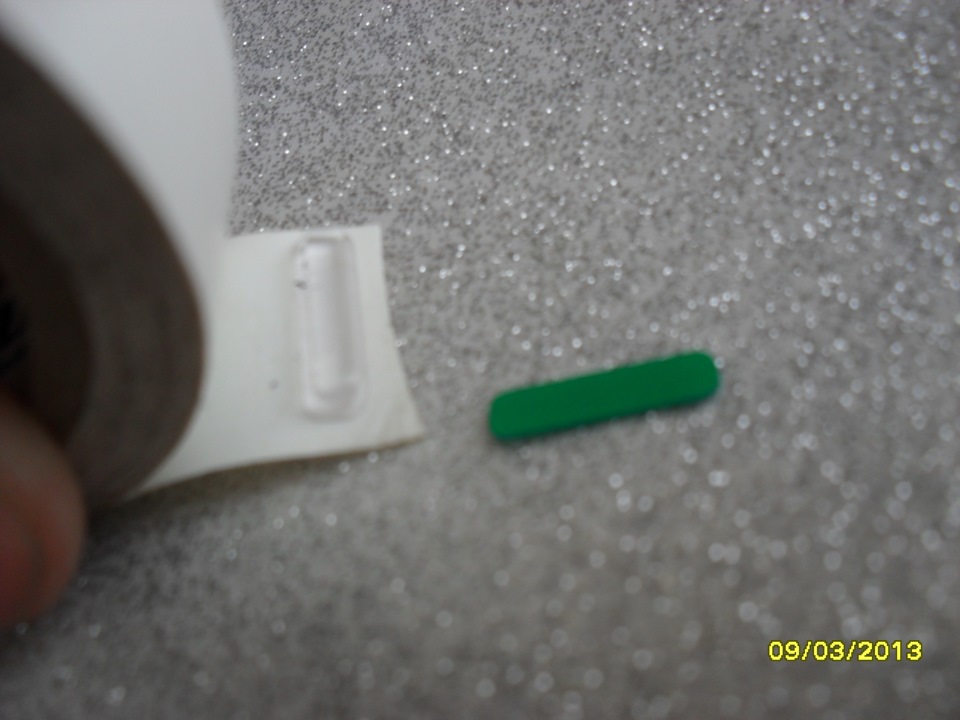

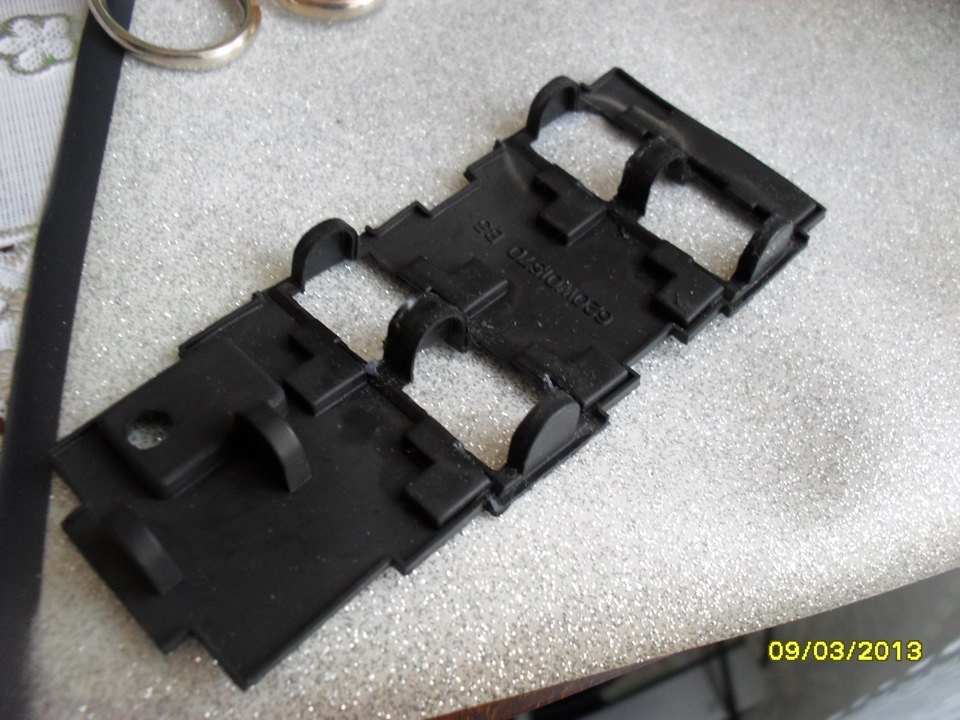

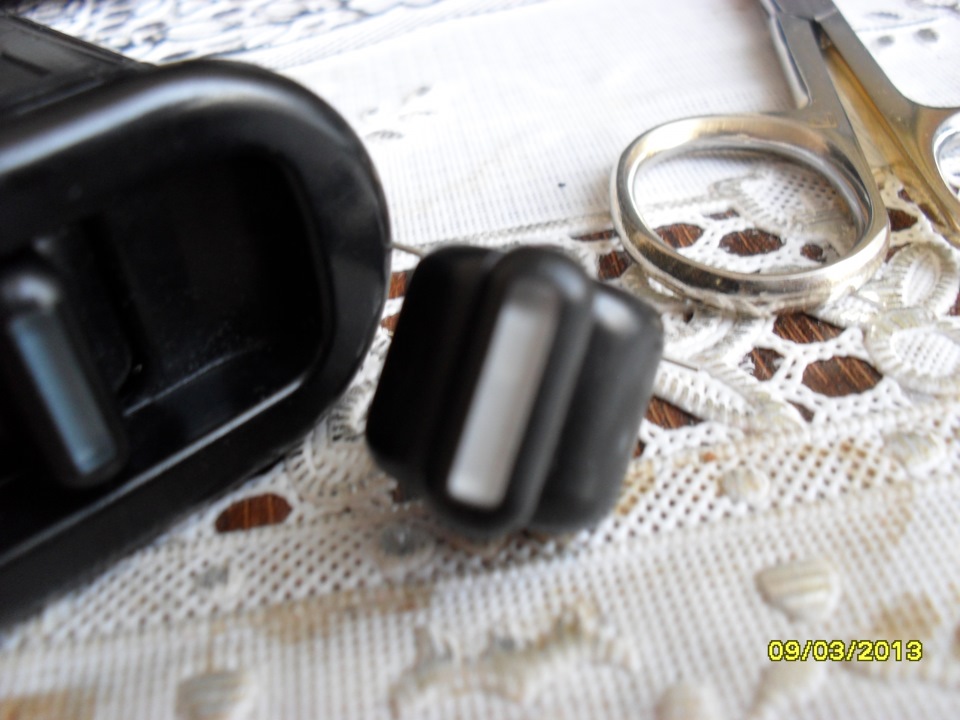

когда разобрали кнопку там будет две пластмасски зеленую можно выкинуть, а на вторую наклеить белую изоленту или кусок белого листа
потом собираем и получаем это
также поступаем с водительским блоком
только там есть еще и резинка которую тоже надо снять
да и за кнопку блокировки стекол можно не волноватся она легко отстегивается

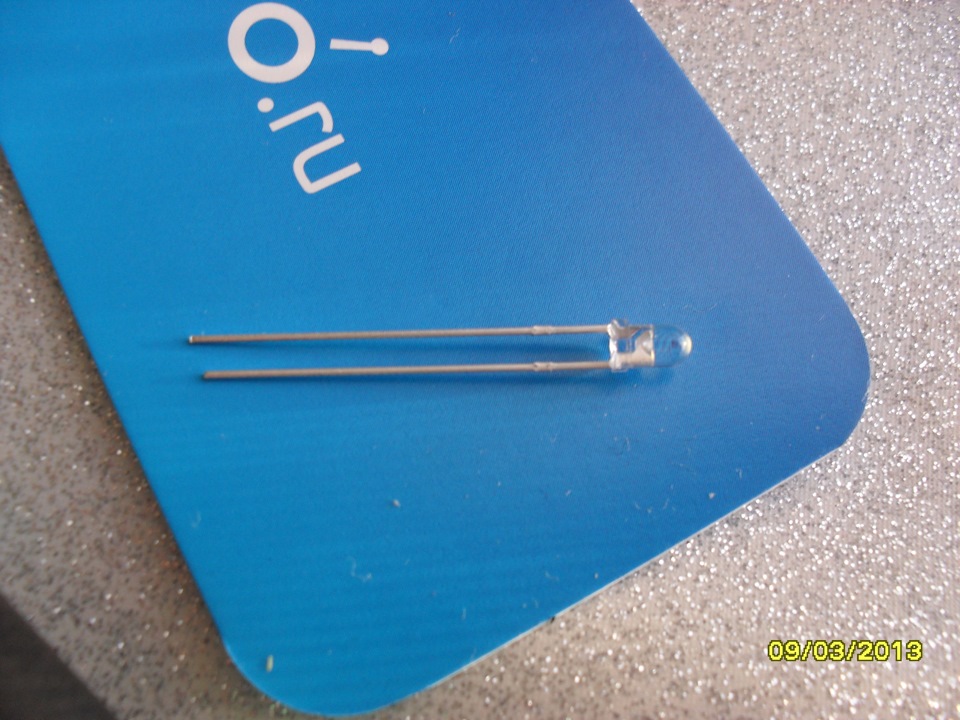

Далее переходим к самому сложному, перепаивать диоды я брал такие
диоды AL-314w3c белый 3мм на 3.3 вольта. надо 9 штук, но я взял еще один на всякий случай

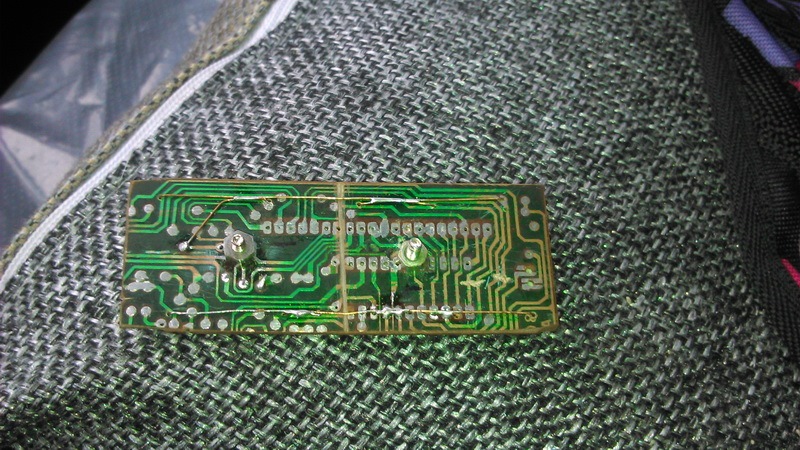

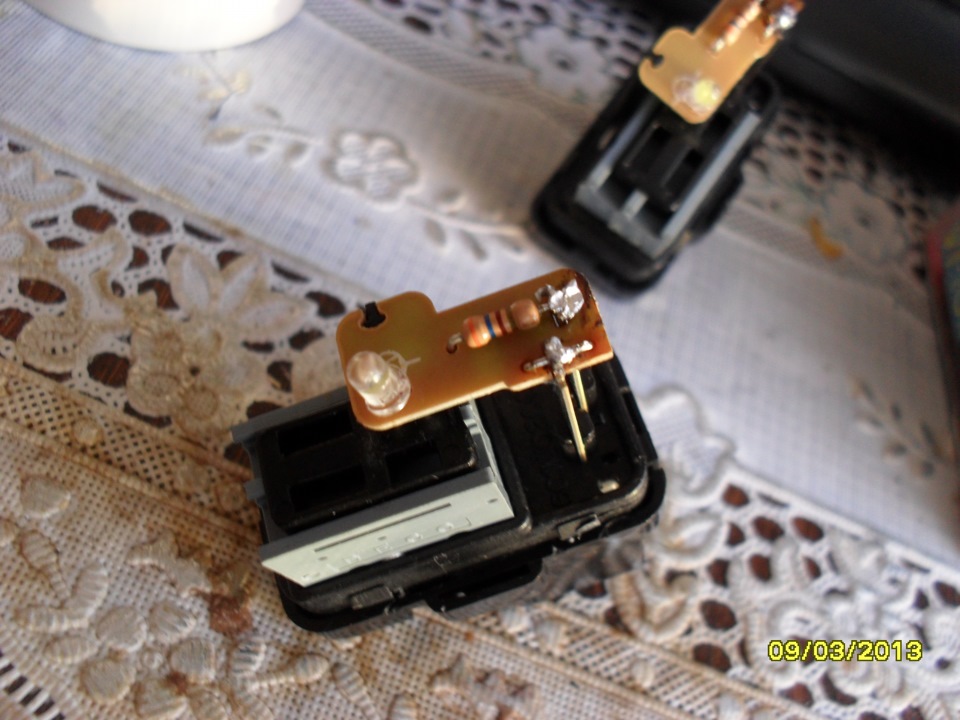

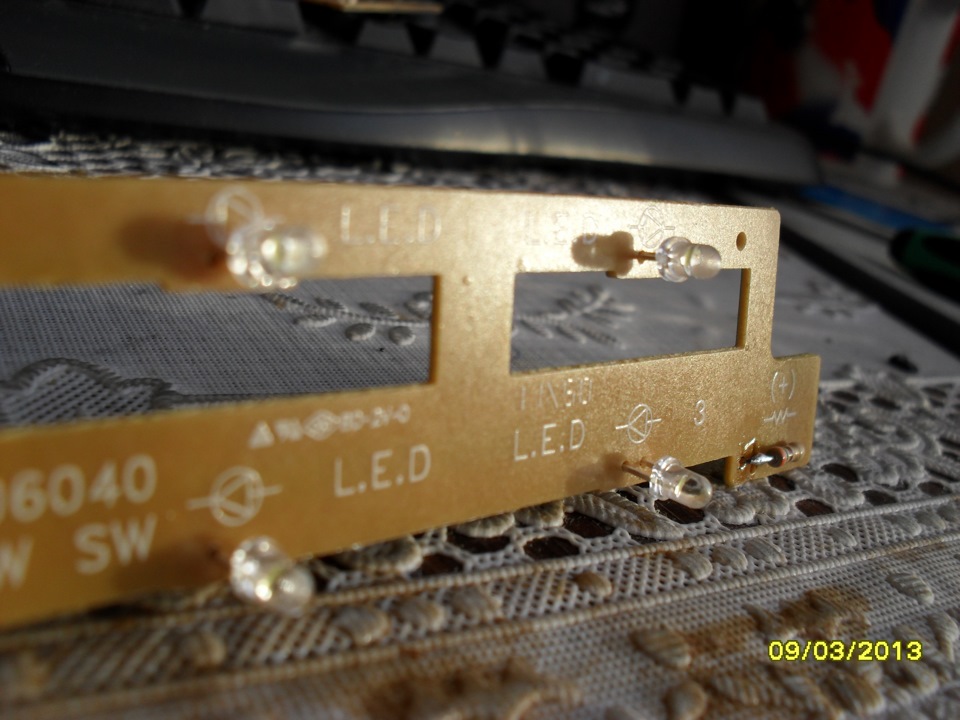

далее все перепаиваем получаем вот это, ну и собираем все в обратном порядке
так же вытащил зеленый светофильтр из одометра инфу по этой переделке можно взять здесь
Daewoo Nexia «Ксюшка» › Бортжурнал › Новая подсветка в ногах и в зоне высадки. Часть 2. Установка светодиодной подсветки. Светодиодизация «Ксюхи» (Часть 5.2)
В первой части я заменил проводку и концевики дверей на двухконтактные. Но сейчас понял, что нужно было тянуть сразу все провода. Хотя, в таком случае, рисковал запутаться и вообще ничего не закончить…
По этому вторая часть и посвящена установке светодиодной ленты в ноги и в двери для зоны высадки…
Ранее, когда у меня стояла светодиодная лента (записи тут и тут), она работала в любое время суток, и я старался двери открытыми не оставлять. Да и днём подсветка не нужна в принципе. По этим причинам решено было внедрить кнопку для включения/отключения подсветки…

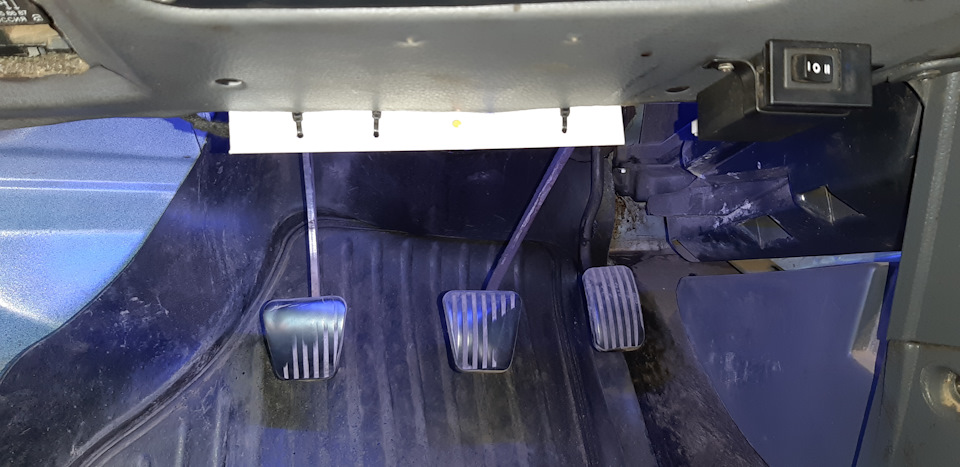

У меня завалялась обычная китайская кнопка на три контакта. Ее то я и решил ставить. Кнопка будет находиться на левой панели в ногах водителя как и у Serega2308 тут…
Провода тянул по такой схеме…
И вот начался новый нудный процесс протяжки проводов…

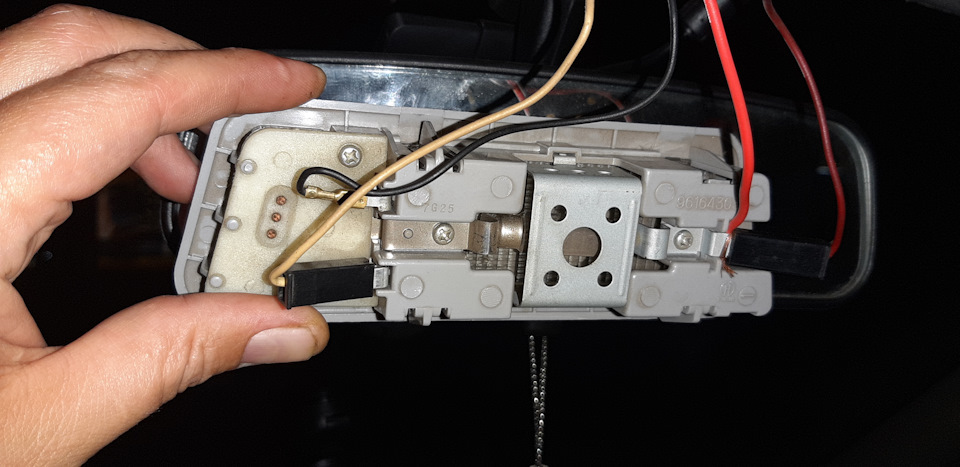

От основного плафона на кнопку пришёл постоянный «+», затем плюсовой провод потянулся в каждую дверь, под передние кресла и в боковые панели…
На провода для кнопки одел наконечники и скрутил в один жгут…
От каждого концевика на источник света пошёл провод с массой…

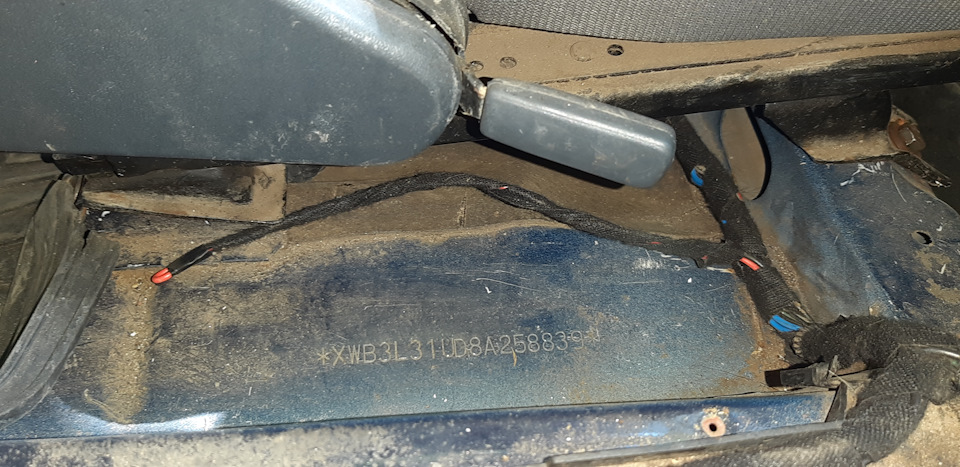

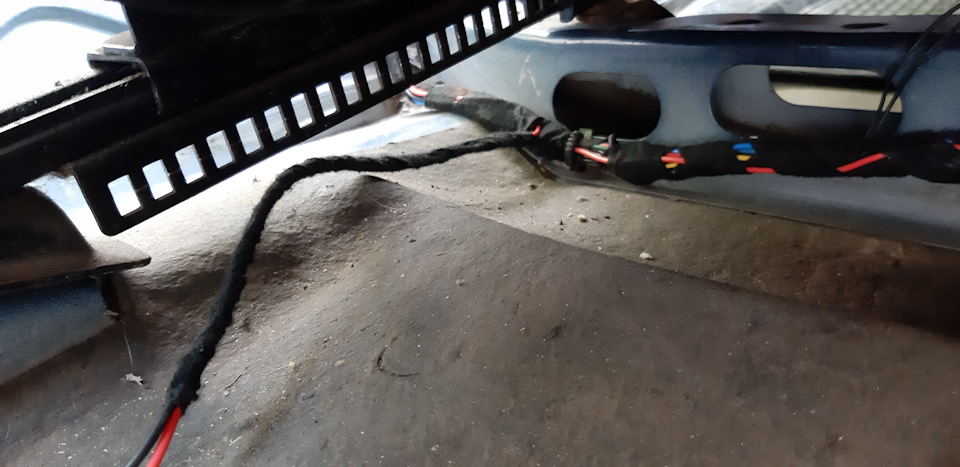

Провода для подсветки ног задних пассажиров разместил под передними сиденьями ближе к дверям для удобства эксплуатации…
Сразу вывел жгут для подсветки зоны высадки…
А для подсветки ног спереди размещение оставил прежнее…

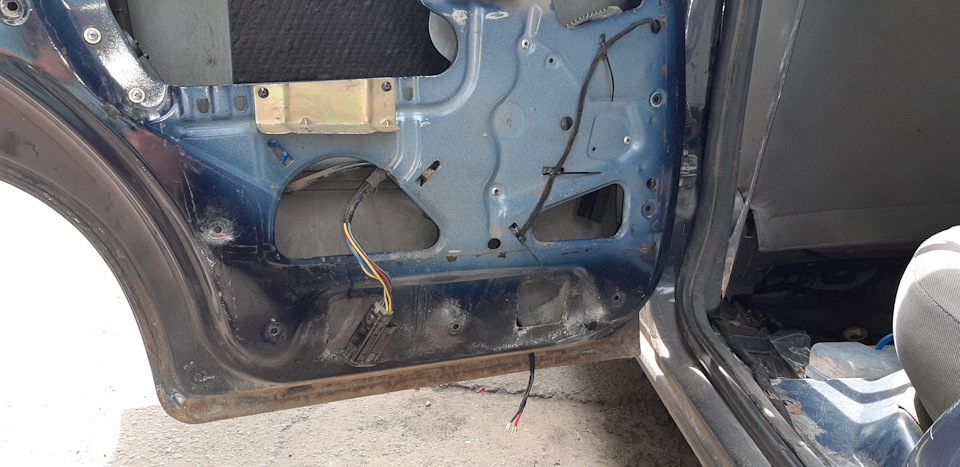

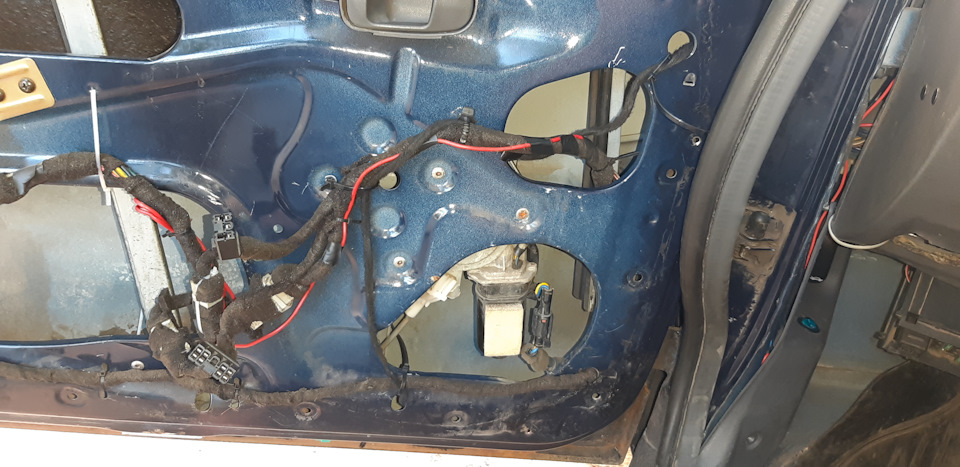

Провода тянул через гофры при помощи большого хомута. В задние двери и переднюю правую двери протянуть провода было боле-менее легко, а вот с левой пришлось повозиться…
Эпизод 2. Изменение крепления концевиков…
Поскольку резьба в отверстиях под шурупы к этому моменту была благополучно слизана то и масса на концевиках появлялась через раз. Приходилось подтягивать шурупы…

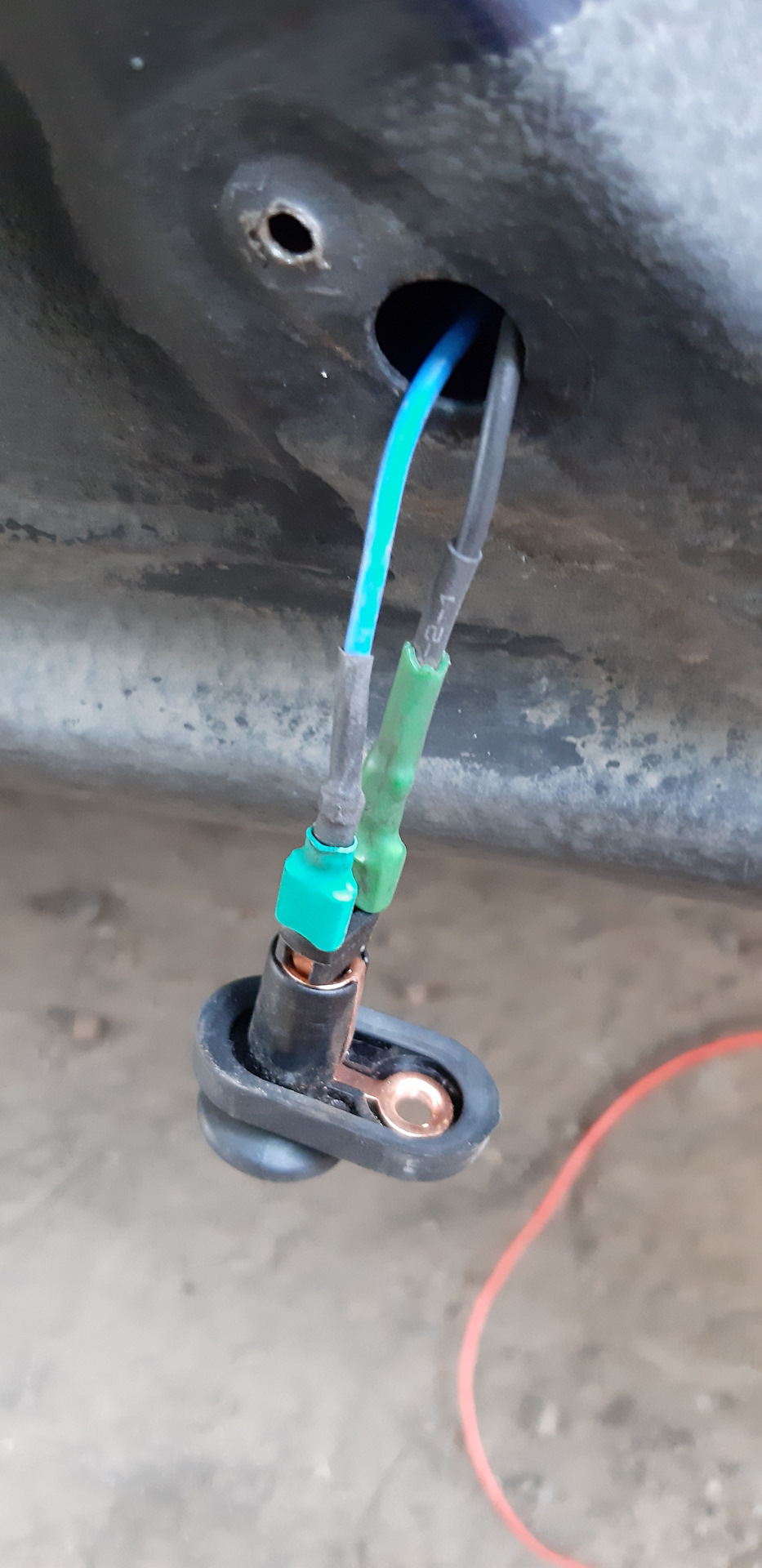

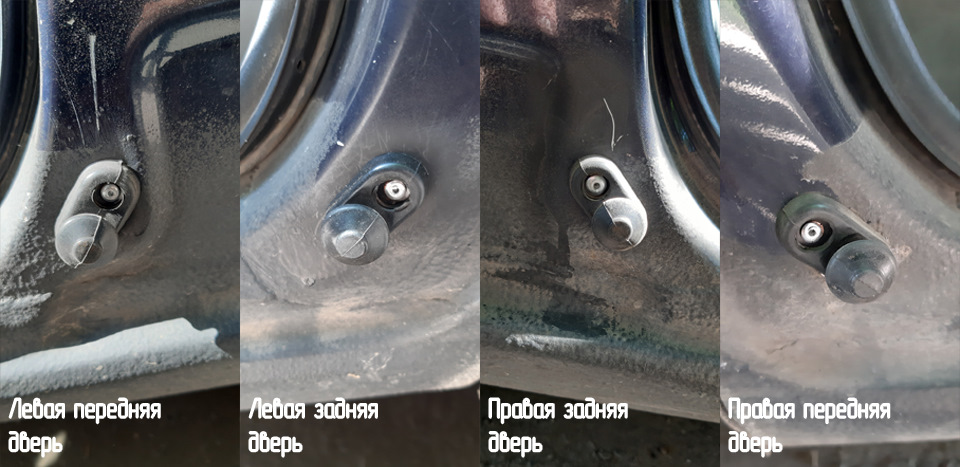

По этому, зачистив места под шурупы, загрунтовал все и посадил концевики на заклепки. Перед тем, как затянуть заклепки, я, естественно, все проверил на работоспособность…
Заклепки себя показали очень даже хорошо, когда я их использовал для крепления крыла и в ремонте передних дверей (правой и левой)…
В будущем, конечно, планирую поставить за заклепки с резьбой…
Принёс домой пластиковую накладку и стал размещать место под кнопку…

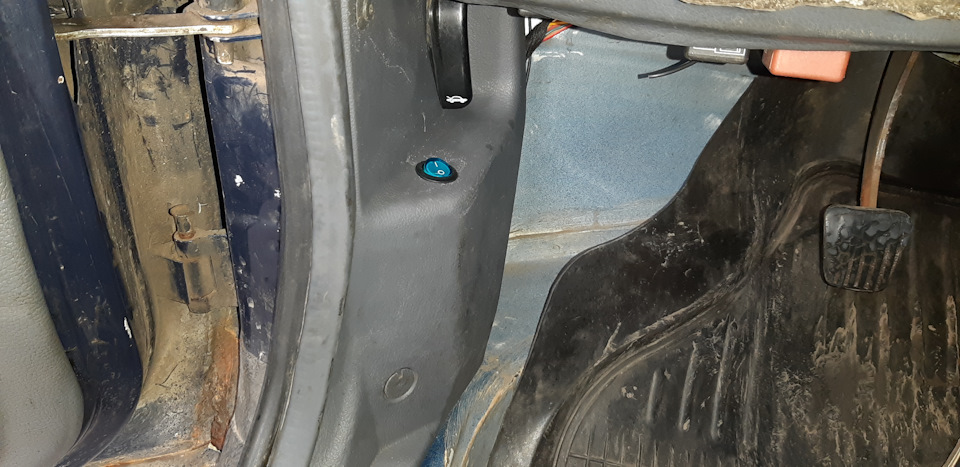

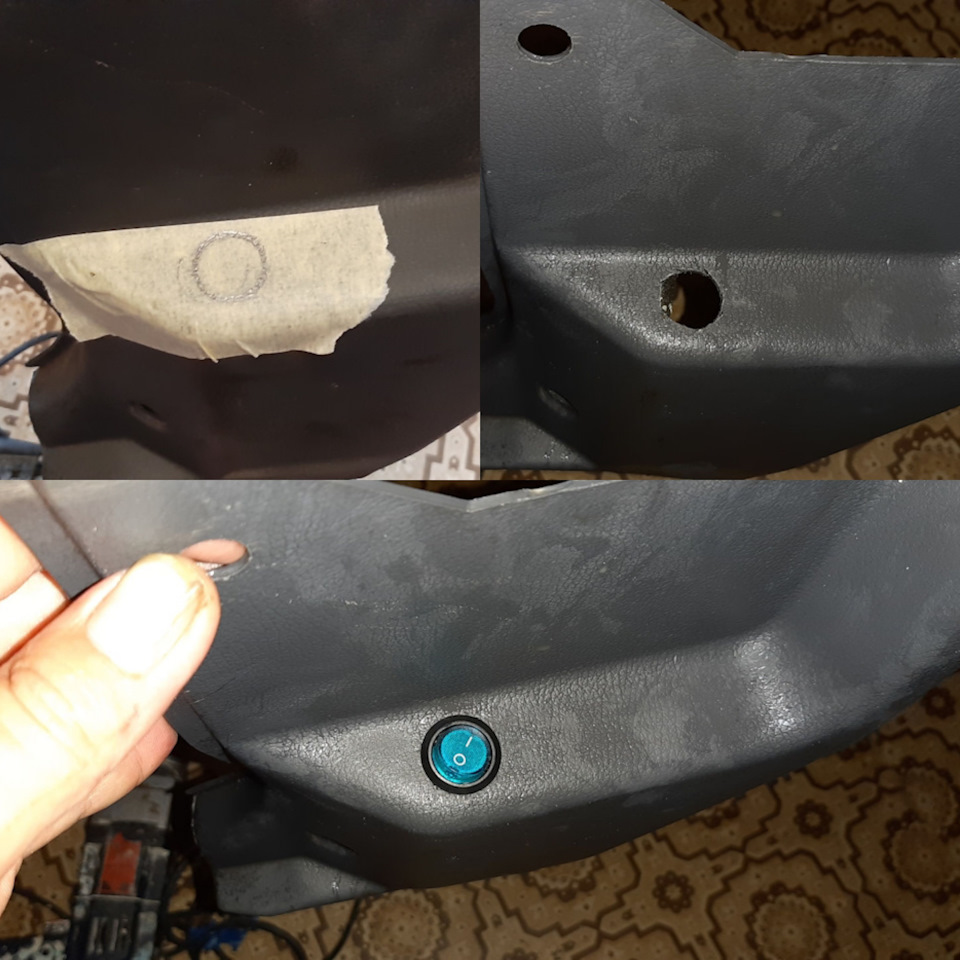

Приклеил малярный скотч с размеченным кругом под кнопку и при помощи разогретого ножа проделал отверстие. Затем немного его зашлифовал и разместил теперь уже синюю кнопку (она у меня также завалялась дома)…
Заодно и помыл накладку…
Перед установкой накладки скрутил все ранее размотаные жгуты и навел лёгкий марафет. Приклеил отпавший когда-то датчик удара и прикрепил реле открытия багажника…
Эпизод 4. Подиумы для ленты…
Нашел в закромах кусок оргстекла, разместил, вырезал и попытался согнуть над плитой. Других приспособлений я не нашел. В итоге два куска пластика были безжалостно испорчены, так как желательно использовать фен, а его у меня нет…
Но мне на глаза попался уголок алюминиевый, который для облицовки ступеней используют. Вот его-то я и решил взять за основу подиумов. Ибо, во-первых он уже согнут, а во-вторых будет служить как «охлаждение» светодиодной ленты (если оно в моем случае понадобится)…

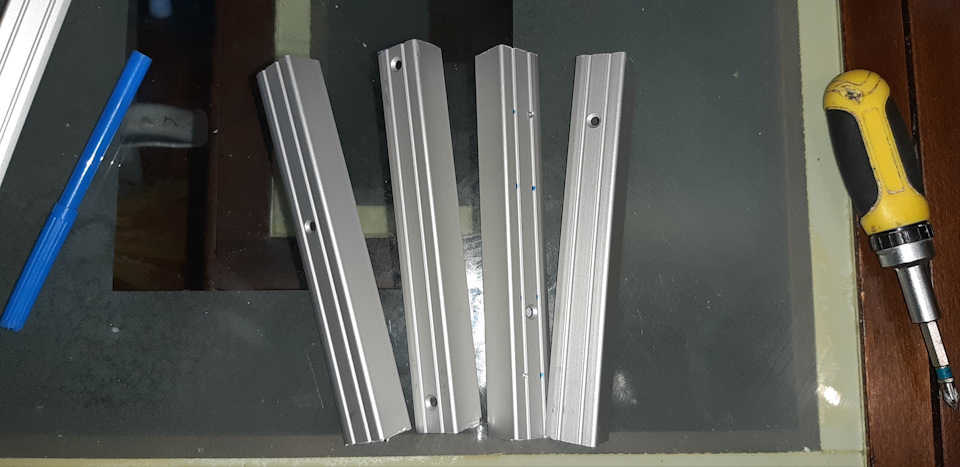

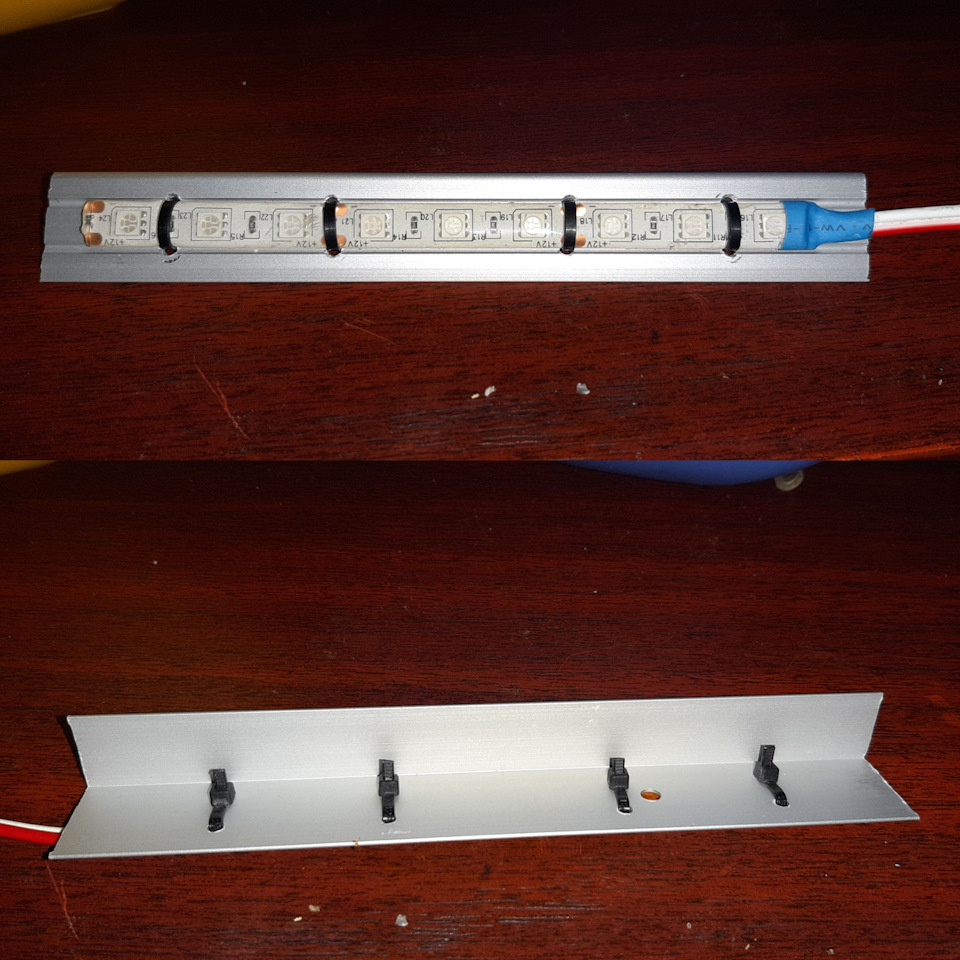

Взял уголок, разметил его и порезал на четыре равных куска…
Далее сделал разметку и просверлил дырки под хомуты, потому что не доверяю двухстороннему скотчу…
Эпизод 5. Установка и конечный результат…

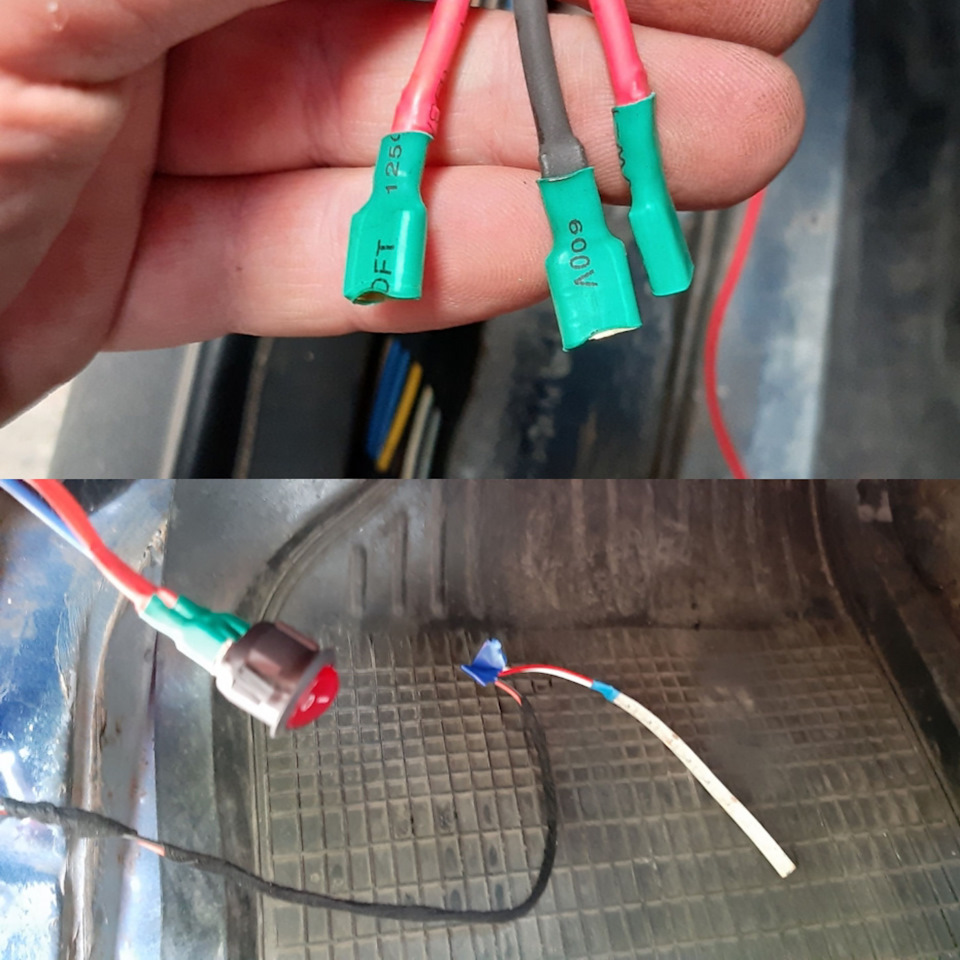

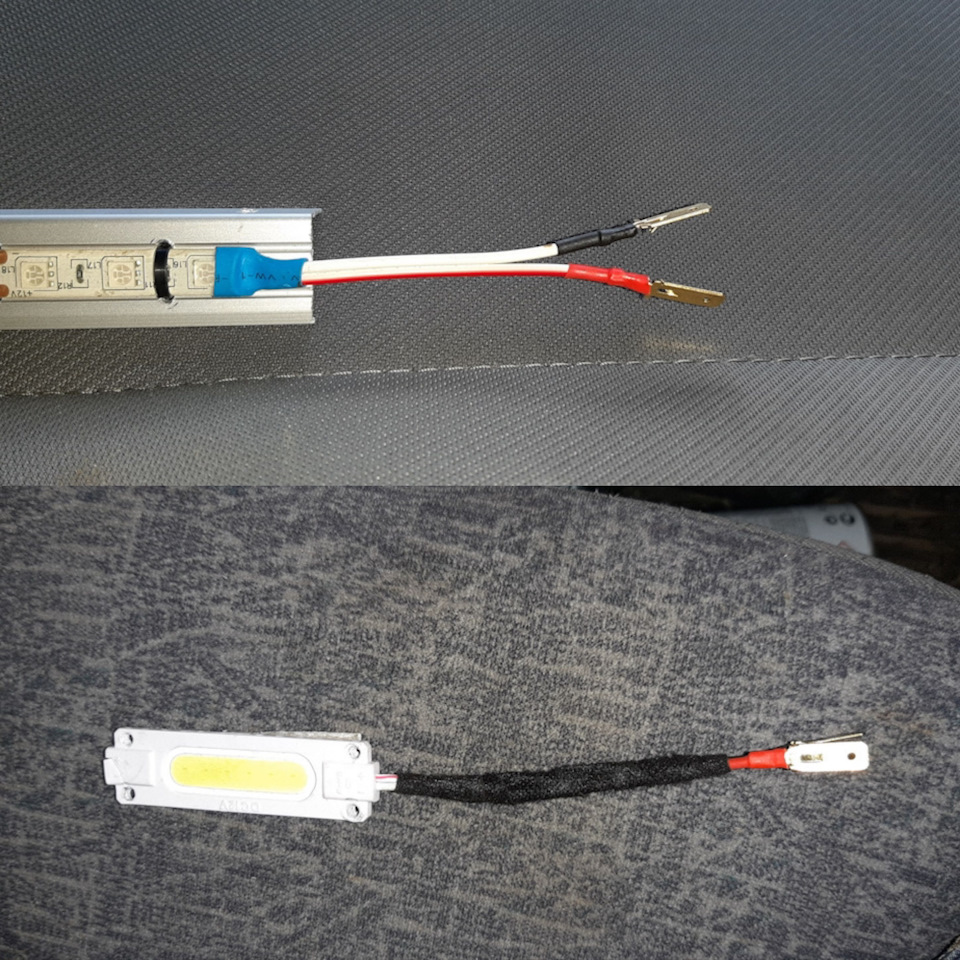

Первым делом на все провода одел наконечники «папа/мама»…

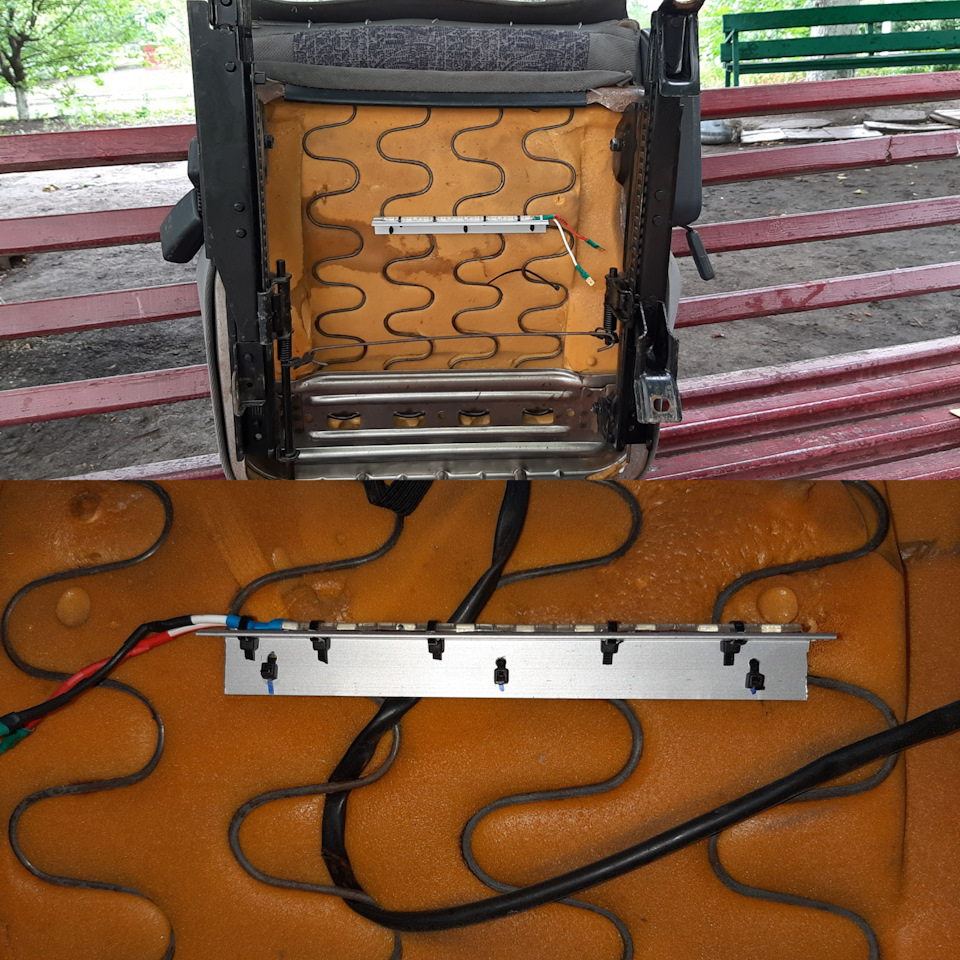

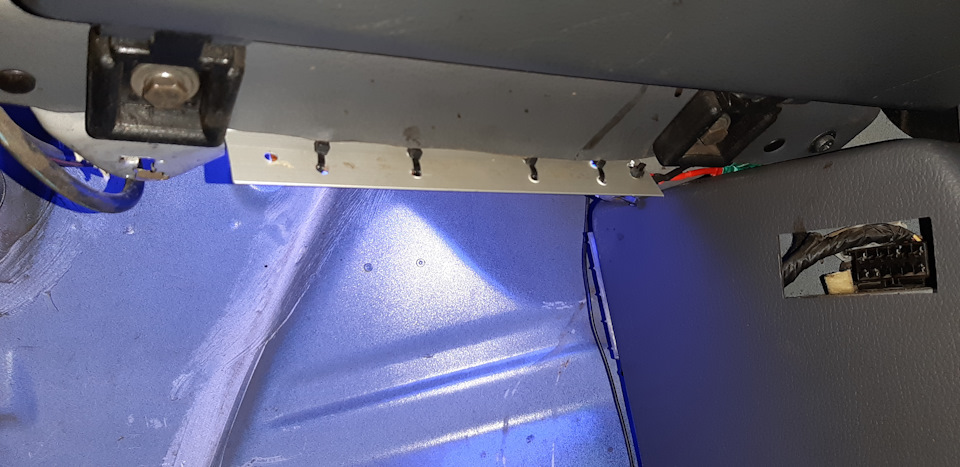

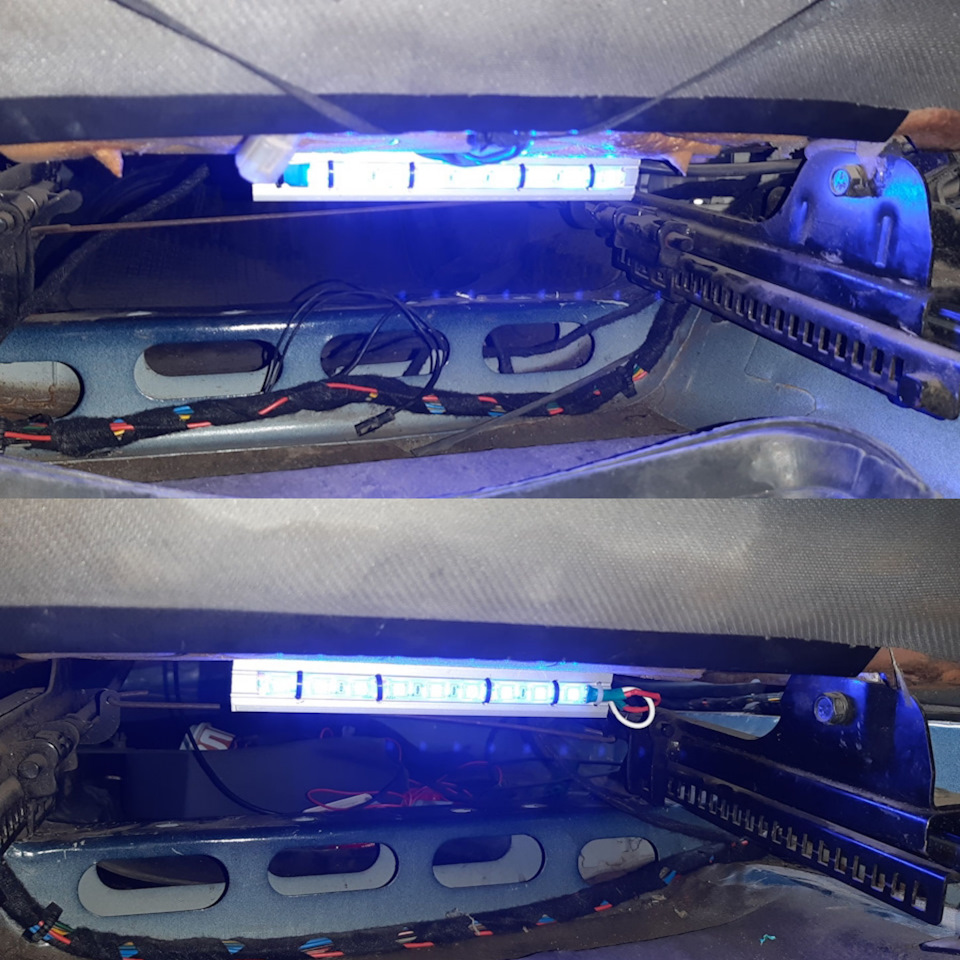

В машине примерно вымерял куда могут достать ноги заднего пассажира. Затем снял кресла и на лавочке стал примерять импровизированные подиумы. Разметил места для отверстий, просвердил и затянул хомутами подиум на кресле…

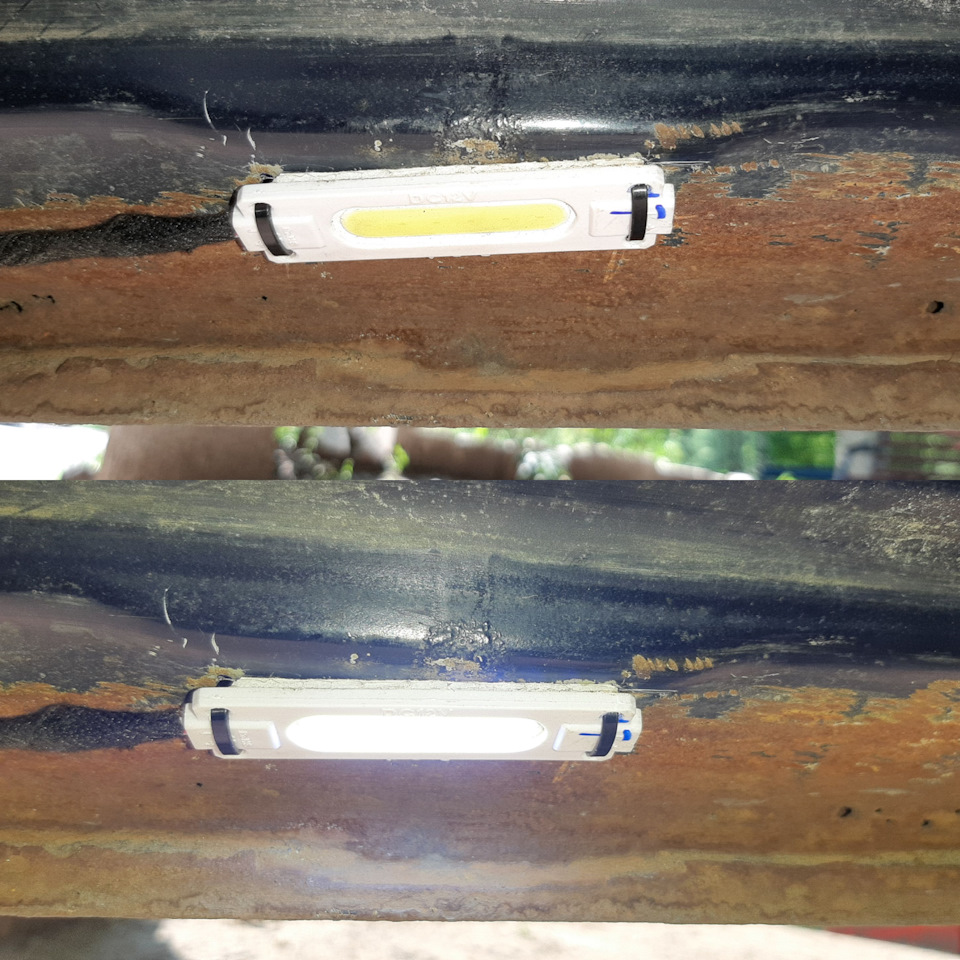

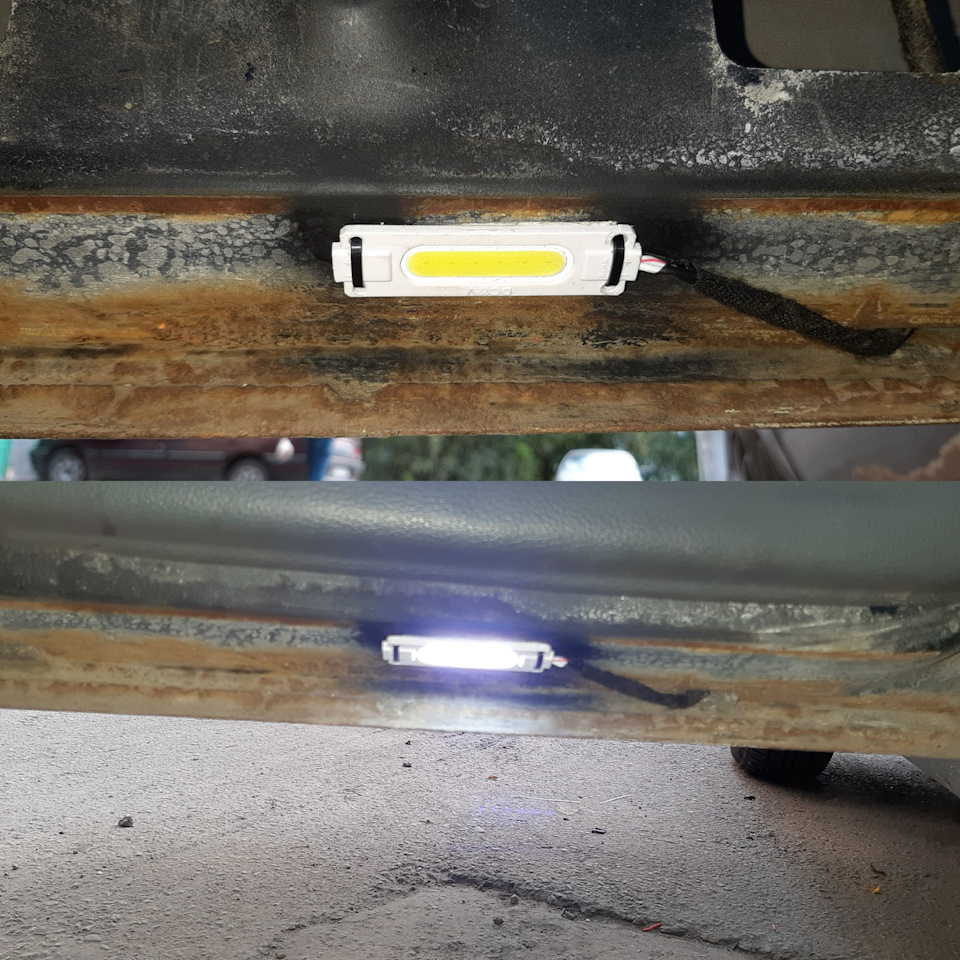

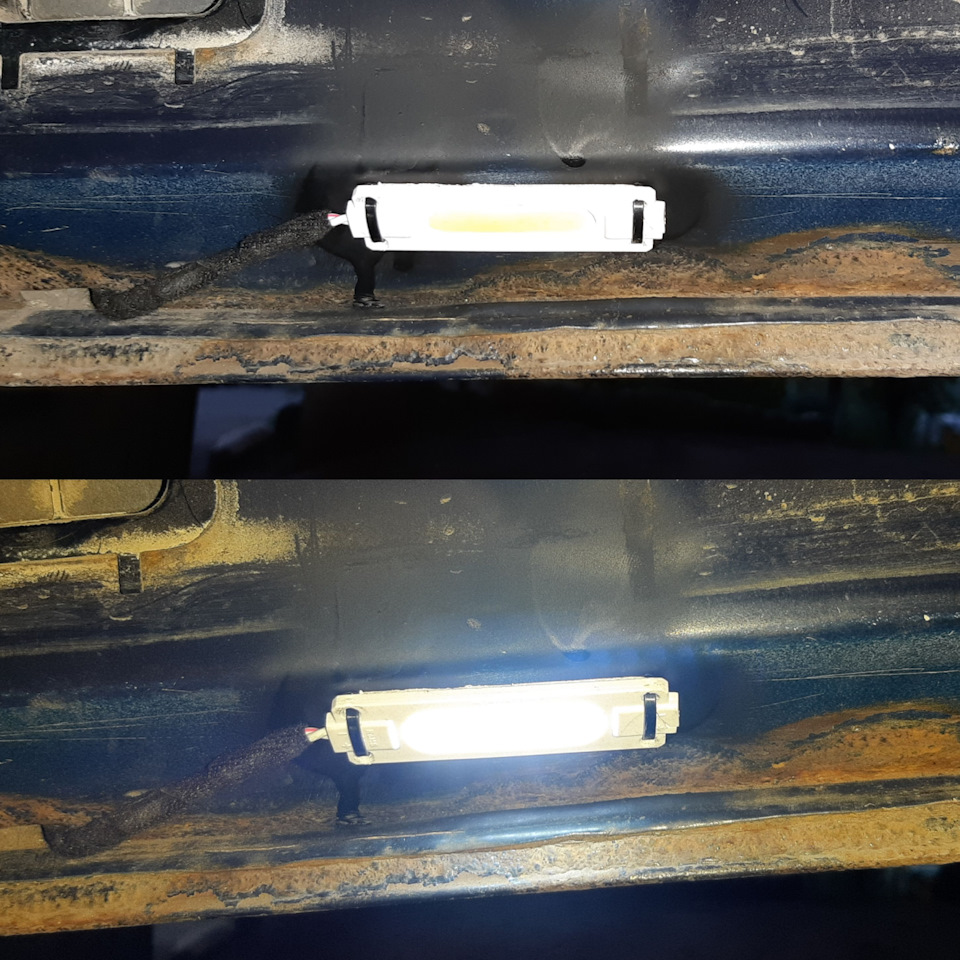

Для установки освещения зоны высадки пришлось в дверях просверлить по четыре отверстия и установить светодиоды на хомутами…

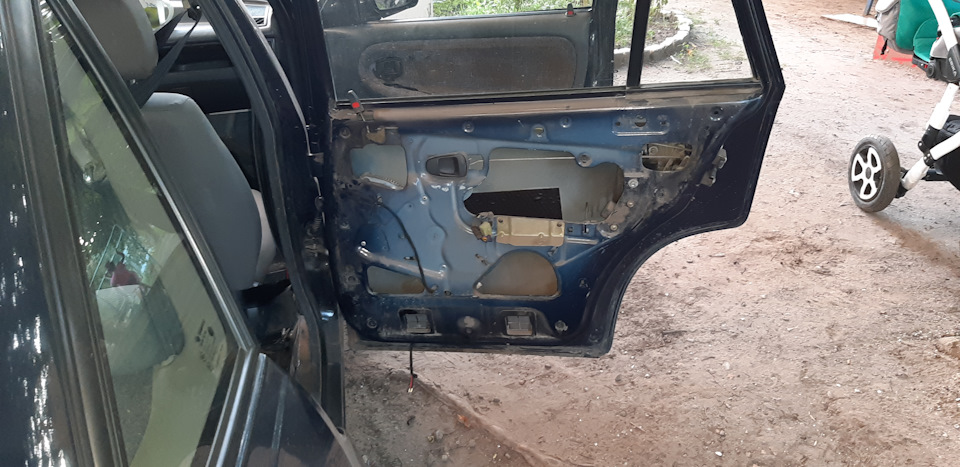

Все двери я делал тут, тут и еще вот тут. Но из-за катастрофической нехватки времени пришлось все оставить. По этому следующим этап: доведение дверей до нормального состояния…
Для освещения пространства у передних кресел подиум пришлось согнуть немного, чтоб свет попадал на коврики…

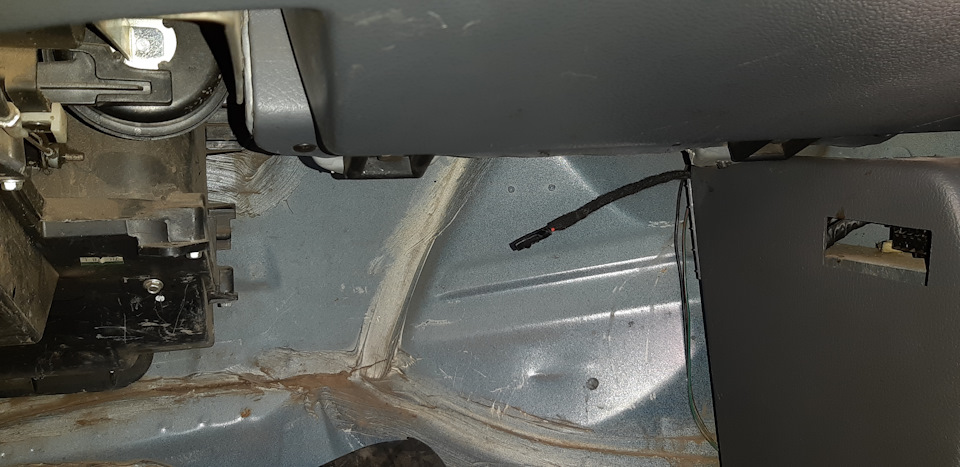

Для монтажа правого подиума открутил бардачок, вставил под обшивку подиум и затянул обратно винты…
…а левый подиум просто впихнул так же под обшивку…
Проверил все на работоспособность, установил карты и стал ждать темноты для лёгкой фотосессии…
Chevrolet Nexia Nexia 2 › Logbook › Дополнительный свет в салоне.
Доброе время суток всем … давно хотел нормальное освещение в салоне вместо стандартной тухлятины
порывшись в интернете нашел много интересного но все как то не задевало…

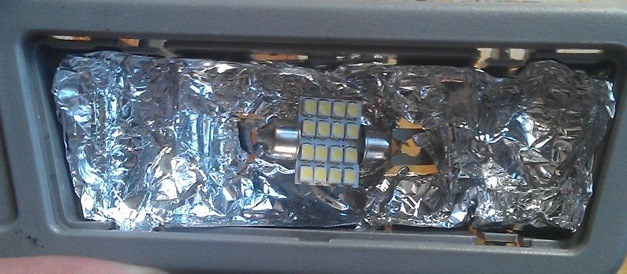

колхозить со стандартными светодиодными лампочками тоже не хотелось. Решил купить светодиодную ленту и приладить ее на плату которую можно будет при желании легко снять (поменять)
как всегда у меня это бывает зажглась искра и понеслось что под руку попало то и приспособил 🙂

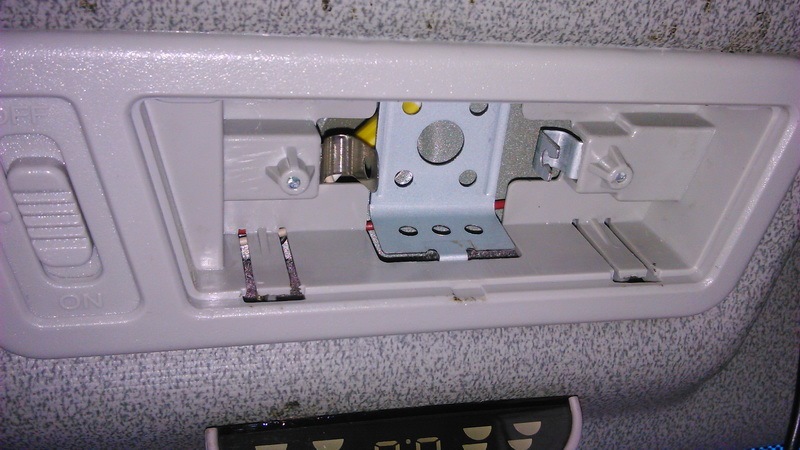

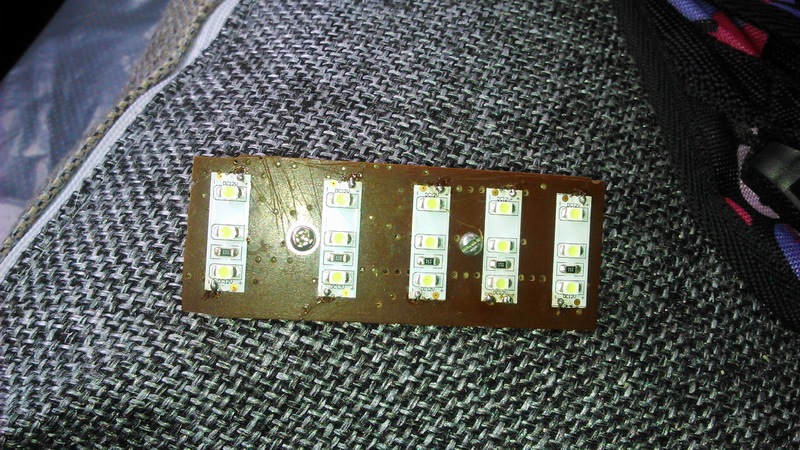

рассчитал размеры прикрутил к платке болты по длиннее чтоб доставали до контактов т.к. в плафоне один неподвижный контакт а другой пружинный
рассчитал так чтоб платка вставала в «натяг» (естественно сам процесс так увлек что сфоткать даже забыл)

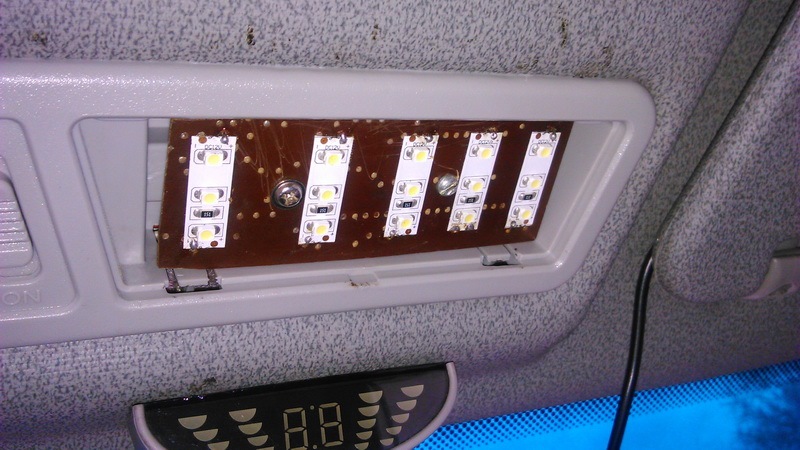

но по конечному варианту в принципе можно понять что да как. исполнил таким образом 2 платки теперь можно задуматься и о дополнительном плафоне в салоне т.к. пассажирам на заднем сидении даже с новыми лампочками света вообще не хватает, ну а если чтонить маленькое куданить закатилось, когда в салоне катаются маленькие ребятенки, то вообще проблема … сказано сделано.

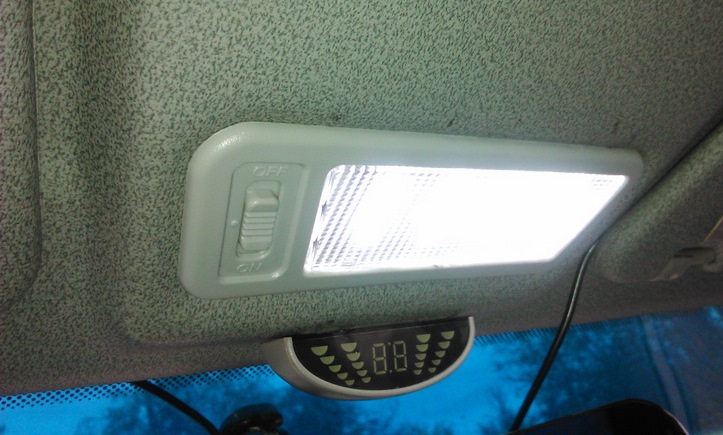

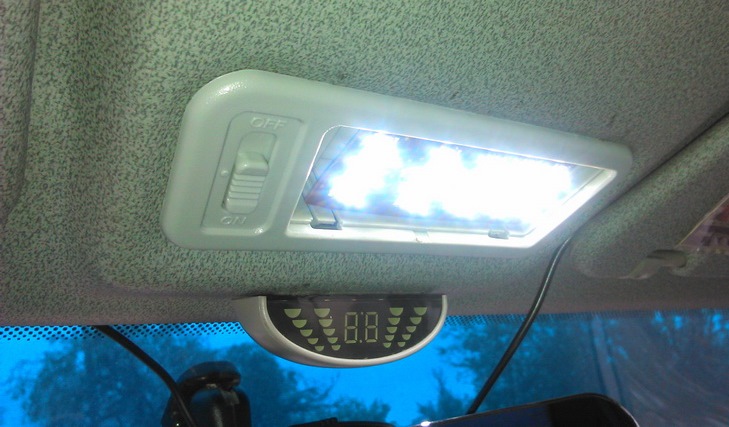

Прикупил новый плафон установил вместо штатного т.к. старый после использования с лампами накаливания был не в лучшем качестве… а хотелось чтоб перед глазами светило чтонить типа новое 🙂

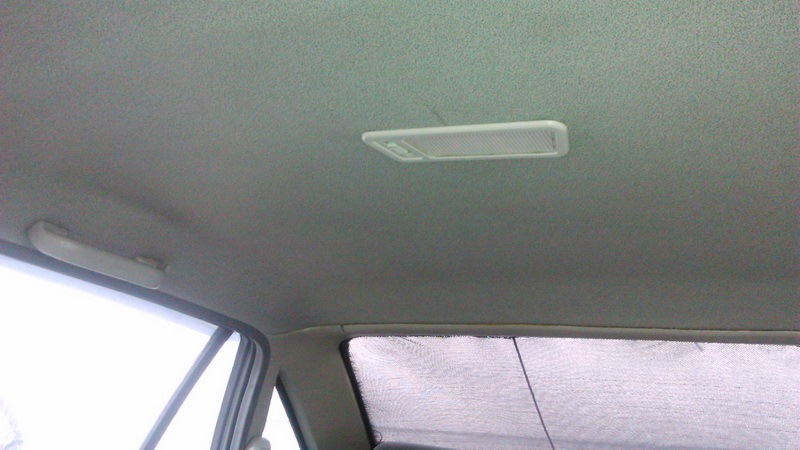

для дополнительного решено было прорезать потолок над задним креслом — место выбрано наиболее оптимально чтоб и в глаза не светило сильно но и тень не бросало от задних пассажиров… во общем мерял я гораздо больше 7 раз 🙂 вырезал шаблон для дырки под плафон … дрожащим скальпелем вскрыл потолок
когда посмотрел на дырку понял что пока 7 раз отмерял приложил шаблон зеркально штатному плафону … 🙂
Да и еще один подводный камень оказывается из-за шумо-тепло-вибро изоляции крыши, места для установки штатного плафона совсем нет … пришлось немного отогнуть потолок

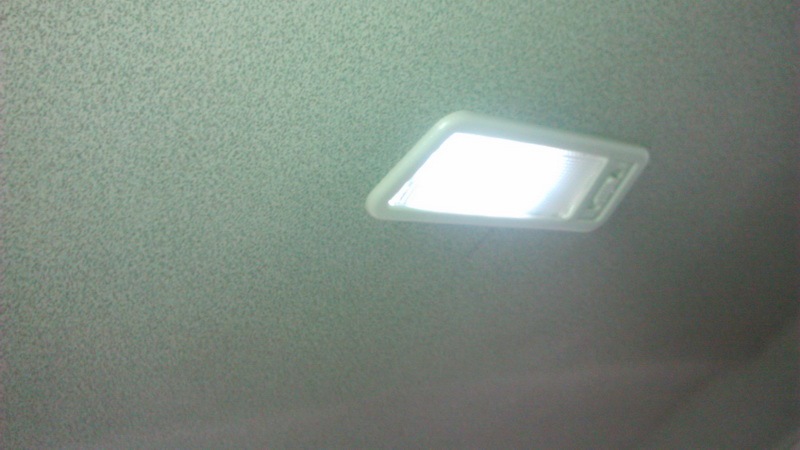

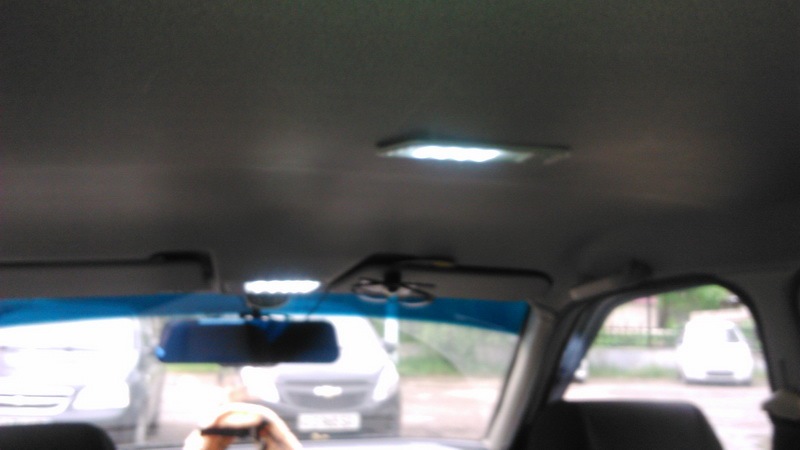

да и с проводами не все так просто было ну очень не хотели просовываться … но как говорится терпение и т… (и пару тройку крепких фраз) творят чудеса… в итоге дополнительный плафон подключен параллельно и теперь в принципе можно использовать как угодно (хош выключи хош включи) вообщем стало гораздо веселей в салоне ночью как днем 🙂
на фото не очень видно хотя понятно что так лучше.
Daewoo Nexia ❄GAR GL❄ › Бортжурнал › Подсветка ручек салона.Окончание.
1/10.2016г/
Установил наконец-то подсветку во внутренние ручки салона.А то наступает вечернее время и ручек не видно.Они слишком далеко от кнопок управления ЭСП и все кто со мной ездил жалуются, что ничего не видно и только на ощуп можно их найти.Про подсветки начало здесь. Устанавливаются подсветки проще простого.
Снимаем обшивку двери.Отсоединяем штекеры кнопок на блоке управления ЭСП или у кого как там сделано, если просто две кнопки как у меня.Снимаем корпус блока ЭСП. Отсоединяем от тяги внутреннюю ручку двери и снимаем её.Обезжириваем внутреннюю полость ручки куда будем устанавливать саму подсветку.Провода от подсветки пропускаем через отверстия в корпусе ручки где проходит тяга.Ничего сверлить не нужно.Думаю понятно объяснил?
Для приклеивания использовал вот такой клей.
Даём ему просохнуть прижав плотно подсветку к приклеиваемому месту каким-нить зажимом или приспособой.
Затем наращиваем провода подсветки т.к они коротковаты для монтажа и вовремя сборки могут легко оторваться.
После ищем на штекере ЭСП водительской двери серый провод от подсветки кнопок это плюс.Цепляем на него белый провод(у подсветки два провода белый и голубой), если перепутаете то подсветка гореть не будет далее закрепляем его термоусадкой, а минус берём с кронштейна где крепиться сам корпус блока ЭСП.И сажаем голубой провод на тот прикрученный саморез. Проверяем сразу как всё работает.Фиксируем провода от подсветки на корпус двери термоусадкой, чтобы не болтались.
Потом всё аккуратно собираем обшивку и корпус блока ЭСП как было.
Далее радуемся, что у нас появилась подсветка в ручках.Я показал на фото и видео пример как устанавливается на водительской двери.Остальные ставятся аналогично.
Все результаты проделанной работы на фото и видео.
P.S Хочу обратить ваше внимание вот на этот нюанс.Вчера хвалился, хвалился, а сегодня сам этот косяк увидел и понял.Правда я не успел ещё все подсветки поставить.Только передние докончил.
А нюанс такой, что все панели подсветок сделаны только на левую сторону, а то, что на правую это дело не учтено.Поясняю.Когда вы начнёте делать правую сторону то проводки на подсветках будут с другой стороны.И вы никак не сможете их протащите через отверстия в пазах.Поэтому мне пришлось всё-таки просверлить в корпусе ручки отверстие сверлом на 2мм, чтобы просунуть проводку с панели подсветки.И так уж всё закрепить.А если на это забить и сделать также как и на левой стороне то название NEXIA на подсветке будет в перевёрнутом виде.Вот и всё.Фото сегодня добавил.
