Двигатель Нексия 8 клапанов устройство, ГРМ, характеристики

За все своё существование двигатель Daewoo имел несколько модификаций:

В 2021 году автомобиль был заменён на более современную модель Ravon Nexia. Силовой агрегат, B15D2 (ЕВРО-5), был позаимствован от популярного автомобиля Gentra.

Общее описание силовых агрегатов

Все двигатели daewoo nexia, устанавливаемые на автомобиль представляли собой классический бензиновый 4-х цилиндровый, рядный, четырёхтактный агрегат. Конструктивно моторы были идентичны, имели одинаковую систему смазки, охлаждения, блок цилиндров.

Мотор с маркировкой G15MF имел и ряд существенных отличий от Opel Kadett E.

В системе газораспределения применялась схема, предусматривающая верхнее расположение одного распределительного вала. Каталитический нейтрализатор отработанных газов и лямбда-зонд отсутствовали.

В более новой модификации, получившей маркировку А15MF, применили небольшие конструктивные изменения. Привод газораспределительного механизма осуществлялся посредством двух распределительных валов с верхним расположением. Количество клапанов было увеличено до 4-х на цилиндр, существенно изменилась системе зажигания. На силовую установку установили лямбда-зонд и каталитический нейтрализатор.

В 2008 году оба двигателя G15MF и А15MF были сняты с производства. На смену пришли более совершенные модели с маркировкой А15SMS и F16D3.

Силовая установка G15MF

Это первый двигатель, который начали устанавливать на автомобиль.

Характеристики daewoo nexia двигатель G15MF:

Двигатель Дэу Нексия развивает скорость 175 км/ч до сотни, разгоняется за 12,5 секунд. Расход топлива в городском режиме составляет 9,3 литра на сотню, по трассе — 7 литров на сотню. Мотор хорошо себя зарекомендовал, при должном уходе ресурс двигателя без капитального ремонта более 200 000 км.

Силовая установка А15MF

В 2002 году в мотор daewoo nexia были внесены некоторые изменения, благодаря чему мощность агрегата удалось повысить до 85л.с., ресурс двигателя при этом не уменьшился. Самым существенным изменением было применение 16-ти клапанов, по 4 клапана на цилиндр.

Основным отличие от мотора с 8-ю клапанами было применение новой головки блока цилиндров. Теперь в ней устанавливалось два распределительных вала, а зажиганием управлял электронный блок, благодаря этому удалось снизить расход топлива (город — 9,3 литра на сотню, трасса — 6,5 литров на сотню). Диаметр цилиндра не был изменён, что касается поршней — появились проточки под клапана на днище.

Силовая установка А15SMS

Мотор воплотил в себе все лучшие свойства более старого предшественника G15MF, кроме того, было внесено достаточно существенных нововведений для улучшения экологических показателей.

Система управления двигателя получила большое количество датчиков, что позволило более тонко управлять настройками мотора в автоматическом режиме. Был установлен модуль зажигания. Впускной трубопровод получил новую геометрию. Установлены два каталитических нейтрализатора выхлопных газов, два датчика концентрации кислорода.

Мощность мотора увеличилась до 89л.с., ресурс двигателя не изменился, благодаря улучшениям он стал соответствовать нормам ЕВРО-3.

Силовая установка F16D3

Мотор является улучшенным вариантом предшественника F14D3, в него было внесено достаточно новшеств, что бы улучшить показатели.

Характеристики daewoo nexia двигатель F16D3:

Привод ГРМ двигателя Дэу Nexia 16 клапанов

Привод ГРМ ременный. Схема чуть выше на снимке. Замена ремня производится раз в 60 тысяч километров. Из-за того, что помпа вращается благодаря ремню, то её меняют вместе с приводом ГРМ, но раз в 120 тысяч километров, то есть через раз. А теперь главный вопрос, что будет если ремень ГРМ на Дэу Нексии порвется? Ответ однозначный на движке Nexia 1.6 клапана гнет! За чем следует дорогостоящий ремонт с заменой клапанов, направляющих, всего привода ГРМ и прочих деталей.

Читать также: Роторный двигатель своими руками

Характеристики двигателя Нексия 1.6 16 кл.

16 клапанный мотор Daewoo Nexia рассчитан на работу с бензином марки АИ-92. Для успешной эксплуатации внимательно следите за своевременным обслуживанием, качеством топлива, ведь силовой агрегат не очень приспособлен к небрежной эксплуатации.

Народ, всем привет! Недавно столкнулся с проблемой в электрике, нашел схемы, все сделал. Выкидываю сюда с той целью, если кому-то пригодится.

История Daewoo Nexia

В истории автомобиля Дэу Нексия было всего два поколения: Nexia 1 (N100) и Nexia 2 (N150). Первое поколение автомашины выпускали с 1994 по 2008 годы, а второе после небольшого рестайлинга салона с кузовом и полной замены двигателя на моторы с машин Chevrolet Lanos и Lacetti выпускают с 2008 и по сей день. Сегодня мы остановимся на автомобиле Daewoo Nexia N100, немного опишем его характеристики и дадим все электросхемы оборудования.

Базой создания Дэу Нексия послужил Opel Kadett, что выпускался в 1984?1991 годах. Как видите, разработана Нексия была немецким концерном Opel. Далее южнокорейская компания Daewoo модернизировала автомобиль и выпустила именно это чудо-авто, которое из-за дешевизны производится после рестайлинга и по сей день. Сборка машины велась на территории Узбекистана — Асака.

Авто делали в кузове как седан, так и хэтчбек (3-х-дверный и 5-ти-дверный). Двигатели предлагались только бензиновые на выбор: G15MF — 1498 см3 (75 л.с.) A15MF — 1498 см3 (85 л.с.) F16D3 — 1597 см3 (109 л.с.) A15SMS — 1498 см3 (80 л.с.)

Электрические схемы Daewoo Nexia N100-N150

Общие рекомендации по техническому обслуживанию моторов

Ресурс двигателя, позволяет эксплуатировать агрегат, довольно длительный промежуток времени. Производитель рекомендует проводить первое техническое обслуживание ТО1 после 2000км пробега или примерно 6 месяцев эксплуатации. Дальнейшее обслуживание необходимо осуществлять каждые 10000км пробега.

Исключением являются условия жесткой эксплуатации автомобиля, при которых возможен быстрый износ деталей и механизмов, что может спровоцировать ремонт двигателя. Это эксплуатация в условиях большого количества пыли, максимальных и минимальных температур (нельзя допускать, что бы двигатель сильно грелся, или переохлаждался). В этих случаях устройство необходимо осматривать гораздо чаще.

Обязательные мероприятия по плановому обслуживанию силового агрегата:

Большинство мероприятий не требуют особо сложных манипуляций со стороны пользователя. Основные работы, при желании, можно выполнить своими руками.

Особо важной процедурой является замена масла в двигателе дэу нексия, так как именно это простое действие больше всего влияет на дальнейшую работоспособность и ресурс двигателя. Механизм довольно прост, главное, четко знать, куда, какое масло для дэу нексия необходимо лить в двигатель, его объём.

Перед заменой: слить отработанное масло в специальную емкость, заменить старый масляный фильтр, проверить на герметичность все патрубки. Какое масло и его объём в конкретном моторе — указывается в технических и справочных документах.

Схема двигателя

Элементы электронной системы управления двигателем F16D3:

1* — датчик фаз; 2 — датчик температуры воздуха на впуске в двигатель; 3* — датчик положения дроссельной заслонки; 4* — колодка диагностики; 5* — датчик температуры охлаждающей жидкости; б* — датчик детонации; 7 — датчик абсолютного давления воздуха на впуске; 8* — датчик скорости; 9* — контрольная лампа неисправности системы управления; 10* — монтажный блок предохранителей и реле; 11 — аккумуляторная батарея; 12 — электронный блок управления; 13ж — датчик скорости вращения колеса; 14 — катушки зажигания; 15* — датчик положения коленчатого вала; 16* — управляющий датчик концентрации кислорода; 17* — свечи зажигания; 18

— диагностический датчик концентрации кислород

Эта память энергозависима, т.е. при прекращении электрического питания (отключении аккумуляторной батареи или отсоединении от ЭБУ колодки жгута проводов) ее содержимое стирается. ППЗУ хранит программу управления двигателем, которая содержит оследовательность рабочих команд (алгоритмов) и калибровочных данных — настроек. ППЗУ энергонезависимо, т.е. содержимое памяти не изменяется при отключении питания.

ЭБУ получает информацию от датчиков системы и управляет исполнительными устройствами, такими как топливный насос и форсунки, катушка зажигания, регулятор холостого хода, нагревательный элемент датчика концентрации кислорода, клапан продувки адсорбера, клапан рециркуляции отработавших газов, клапан системы изменения длины впускного тракта (на двигателе F16D3), муфта компрессора кондиционера, вентилятор системы охлаждения.

Основные неисправности силовых установок

Силовым агрегатам деу присущ ряд характерных недостатков:

Для большинства подобных работ может потребоваться наличие специальных инструментов, оборудования, знаний.

Регламент обслуживания A15MF

Двигатель A15MF является одни из надежнейших моторов в линейке бюджетных силовых установок. Для того, чтобы сохранить его ресурс, нужно своевременно производить техническое обслуживание, а также использовать только качественные запчасти и расходники. При соблюдении этих условий можно увеличить заявленный заводом производителем ресурс.

Одним из важнейших расходников является моторное масло. Поскольку конструкция силовой установки подразумевает гидрокомпенсаторы, следует внимательно отнестись к подбору масла. Оптимальное решение — масла вязкости 5w30, 10w40.

Производитель рекомендует обслуживать двигатель A15MF по следующему графику:

Схема привода ГРМ двигателя A15MF.

Гидрокомпенсаторы позволяют забыть про регулировку клапанов, главное — поддерживать их в исправном состоянии.

Обзор неисправностей и способы их ремонта

Силовой агрегат отличается высоким уровнем надежности. Да, у каждого двигателя есть свои недочеты и слабые места, и A15MF не исключение. При небрежной эксплуатации часто появляется жор масла, возникают проблемы с гидротолкателями. Если следить за мотором и вовремя производить все технические работы, то можно избежать большинства проблем.

Ниже приведены самые характерные поломки и «слабые места»:

Чугунный блок цилиндров стойко переносит перегревы, его сложно «убить».

Варианты тюнинга мотора A15MF

Силовой агрегат очень популярен. Благодаря этому на него можно найти практически любой тюнинг. От самых разных распредвалов до турбин и многодроссельных узлов. Есть два варианта тюнинга силового агрегата — «а.

Для постройки «злого» атмо-мотора необходимо:

Такой вариант тюнинга позволит добавить двигателю 30-40 лошадиных сил, но следует учитывать, что на ресурсе силовой установки форсировка скажется негативно.

Если вы захотели собрать турбо-мотор, вам потребуется:

Турбо-тюнинг позволит прибавить мотору порядка 90 лошадиных сил.

Схемы Daewoo Nexia N100-N150: системы оборудования

В данной статье находится сборник элементов оборудования автомобиля, а все схемы электрооборудования Дэу Нексия тут.

Схемы систем оборудования Daewoo Nexia N100 и N150

1. Схема двигателя Дэу Нексия G15MF (SOHC):

2. Детали и узлы двигателя A15MF (DOHC):

3. Схема двигателя Daewoo Nexia F16MF (DOHC):

4. Схема системы вентиляции картера двигателя, а также детали опоры подвески силового агрегата. Возможные неисправности мотора, их причины и способы устранения:

5. Элементы системы охлаждения Daewoo Nexia:

6. Детали системы выпуска отработавших газов:

7. Схема конструкции подачи топлива и улавливания его паров:

8. Составляющие детали коробки переключения передач Дэу Нексия:

Источник

Daewoo Nexia Верная подруга › Бортжурнал › Ремонт подвески

Подвеска моей машины ушаталась постепенно. Началось все с постукивания стоек, затем все переросло в стуки при проезде неровностей на маленькой скорости, подлавливанию машины на скорости и прочим приятным штукам. С вездесущим Xamellion заценили состояние и объем работ, на замену:
— аморты по кругу
— пружины по кругу (подсевшие были уже)
— чашки под пружины
— передние стабилизаторы
— сайлентблоки (износившиеся были задние на рычагах, но захотели поменять все разом)
— шаровые опоры (при замене сцепления выяснили, что они болтаются как попало)
— передние тормозные колодки (износились)
— еще по мелочи

Все нужное (как мы думали сначала) было заказано, в основном недорогое, но не откровенный китай, поехали забирать.

В общем-то вот первоначальный набор:

Все разобрали, подготовили инструмент, дождались еще одного друга, загнали машину, сфоткались на память, пока еще веселые и бодрые:

Начали с передней подвески
Снималось все ОЧЕНЬ тяжко, буквально на каждом этапе. Добрались до стойки, и возникла проблема ее откручивания под капотом. Нужного специального ключа не было. Решено было съездить по автомагазинам, заодним докупить сайлентблоки балки и колодки (те, которые были, не подошли, вернул их потом). Без неприятностей не обошлось. На полпути у Xammelion стало жечь глаз, вследствие попадания железных опилок от болгарки, и пришлось экстренно сменить маршрут и ехать к знакомой неподалеку промывать этот самый глаз. Отмыли, поехали дальше 🙂 Купили сайленты за 400р, фирму не помню, колодки Hi-Q рублей за 700, а ключ так и не нашли. Купили девятошный, но потом оказалось что он не подходит. Пришлось как всегда выдумывать самим. В итоге Борисом было собрано приспособление из двух головок:

И вот перед нами предстали стойки во всей красе.

Пружины с виду просели несильно, но разница в сжатии старой и новой конечно же есть.

Амортизаторы сдохли, ходили рывками, к тому же все в масле:

Стаканы свое отходили:

Все это было осмотрено, выкинуто, и заменено на новое.

Дело было уже под ночь, когда мы ставили стойки на место. Опорники решили не менять, т.к. с виду они было очень живые.

Затем занялись сайлентблоками. Полностью открутить рычаг не удалось, спереди болт не откручивался ну ни в какую. Присмотревшись к сайлентблокам передним, решили (или внушили себе), что они еще ничего. Да и запрессовывать нечем было 🙁 Получилось поменять только задние на рычаге, они были уж очень уставшие.

Затем стали маяться со втулками стойки стабилизатора, резинки там были тоже разбитые напрочь. Почему-то GM поставляет только втулки, в сборе не нашел. Но одними лишь втулками не обошлось, т.к. стойку пришлось спиливать болгаркой, ибо гайки на ней были прикипевшие намертво. Оставили пока стабилизаторы в покое.

Сточили бортик на тормозных дисках и заменили колодки. Поставили новые шаровые.

Сфоткались, уже потрепанные.

Под утро перед был собран. Поспав пару часов втроем в большом и просторном салоне нексии (особенно сзади, долго потом ковылял с затекшими конечностями:)) затеяли испытательный пробег по кооперативу. При езде стал слышаться металлический бряк. Стали слушать внимательней. Интересная наверно картина: раннее утро, солнце светит, люди идут в гаражи за своими машинами, а тут едет такая нексия, а из нее чумазый чувак высунулся по пояс и нагнулся к земле, прислушивается))). Короче это оказалась защита суппорта задевала колесо, отогнули.

Далее задняя часть. Тут было гораздо проще, управились за полдня.

Скрутили амортизаторы в багажнике, снизу от балки, вылетели пружины, правая ооочень меня удивила:

Как, зачем, и почему, наверно останется загадкой, единственно, что может балка кривая…и прошлые хозяева решили исправить это таким образом. Короче, забегая вперед, не пойму, есть перекос балки или нет, почему-то когда как, когда-то слева расстояние от колеса от арки больше чем справа, и наоборот…

Сзади состояние амортов было получше, к тому же, там стояли Каябы) Вместо них встали дешевые и сердитые AMD, и ко всему прочему, они оказались короче тех. Пружины сзади поставил Фобос усиленные, и чашки под них тоже новые.

От замены сайлентов балки пришлось отказаться по причине невозможности их потом запрессовать, нечем, да и они вполне себе живые.

К концу ремонта также были прикуплены стабилизаторы передние по 250р за штуку в сборе, успешно поставлены.

Машина поднялась на сантиметра 2 точно 🙂 особенно задница, там все 3-4 🙂 Но и появились неприятности. При пустом багажнике и без пассажиров стойки работают на разрыв и бессовестно грохают, результат коротких стоек и усиленных пружин 🙁 Проблему временно решила батарея отопления в багажнике, но за месяц так ничего и не просело. Собираюсь покупать «домики» для амортов.

Через 2 дня после ремонта съездил на сход-развал, отдал 700р. и поехал радоваться 🙂 Ничего не стучит, не гремит, никуда не тянет, красота! Единственно, подвеска стала жестче, чувствуются все ямки и неровности.

Спасибо моим друзьям, за то, что помогли и пожертвовали почти 2 суток своей жизни!) И всем, кто прочитал. Отвечу на интересующие вопросы, какие смогу)

Источник

Daewoo Nexia › Бортжурнал › Продолжение эпопеи 4*4 в нексию

Ну что друзья, соскучились по лютому колхозу?)))
Поехали.
Как всегда писать много, красиво и складно не умею, но что имеем то имеем.

Примерка пола багажника показала нам что все еще только впереди. Варить нужно много и с умом.
Несколько раз эту часть пола запихивали и доставали смотрели как будет лучше и т.д. и т.п
В итоге все более или менее подошло поэтому варим)))

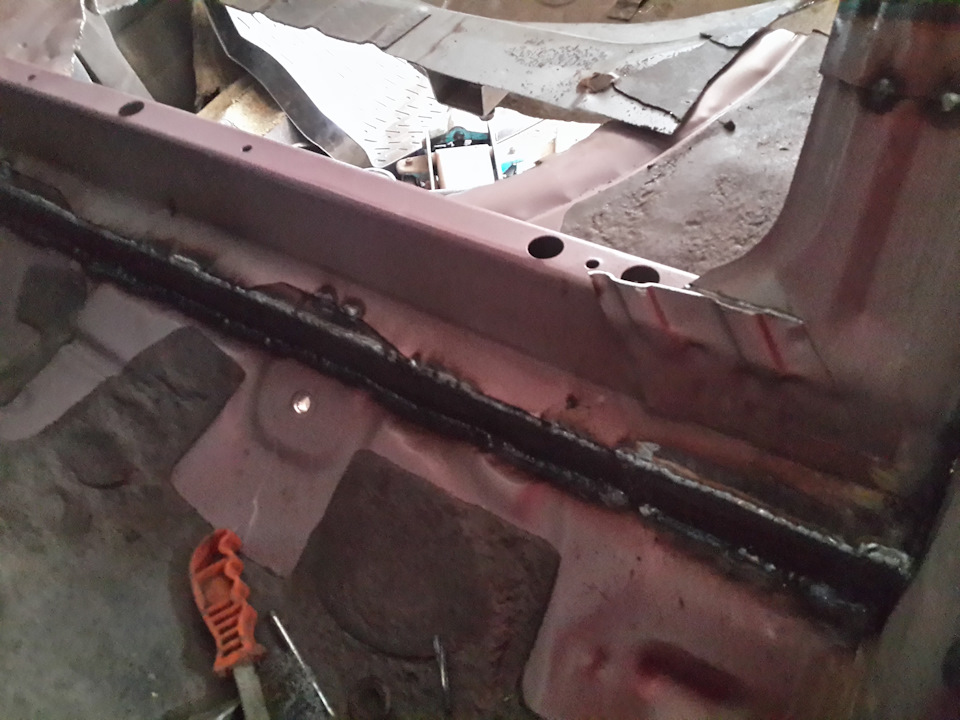

Обварили снизу по старым отверстиям от точечной сварки ну и добавили своих какашек.

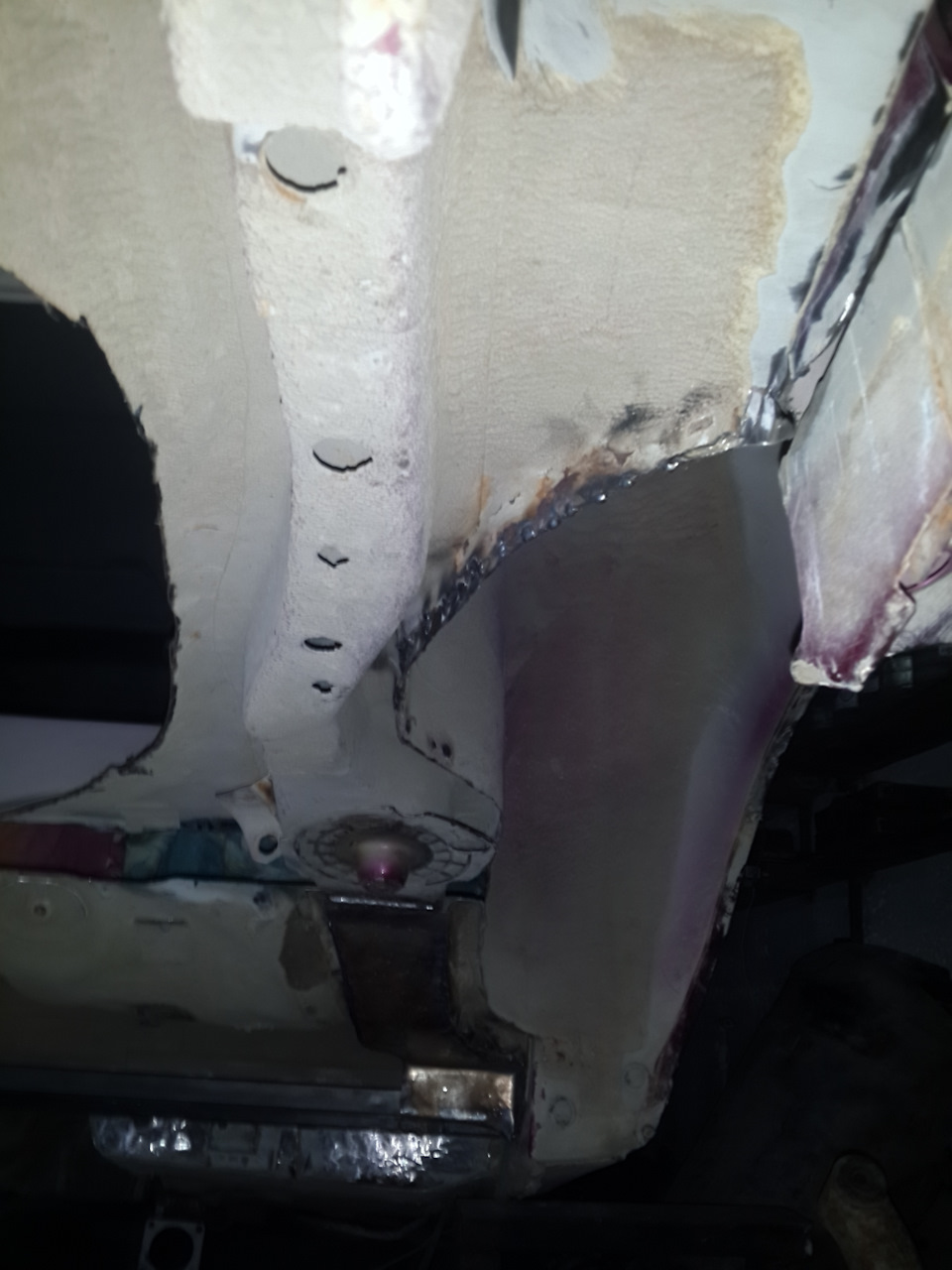

После увидели такую картину, почесали репу и оставили на последок.

Подогнали подрамник, все промеряли на 100 раз, вварили закладные под задние крепления подрамника, потому что лонжероны оказались на пару сантиметров уже чем подрамник.

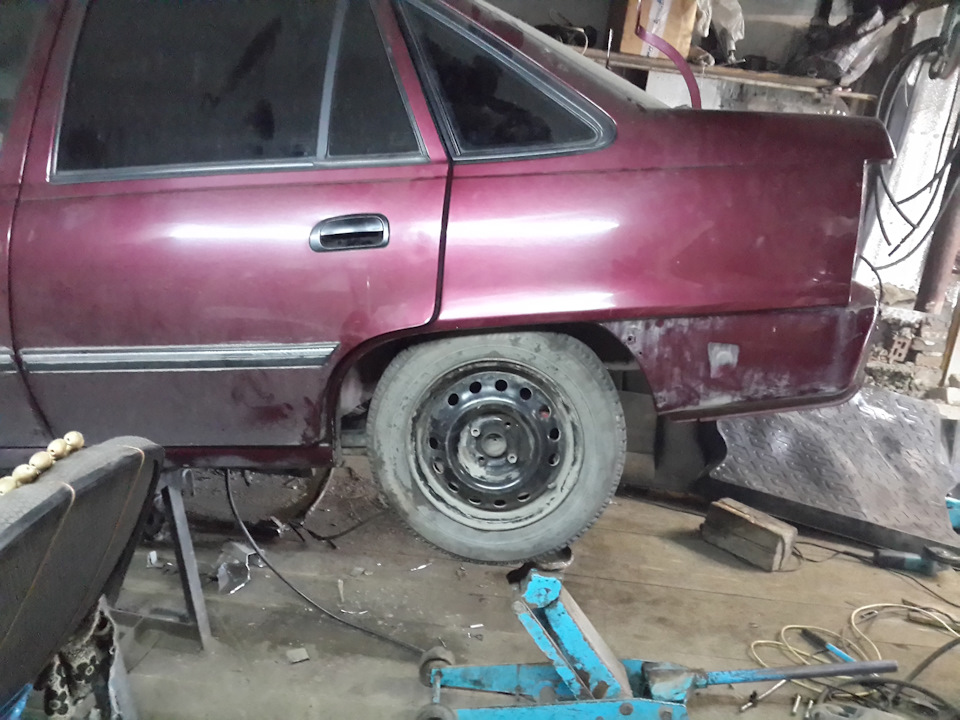

Еще одна примерка на этот раз уже с прикрученным подрамником. Колесо в арке сидит как надо. (но на самом деле далее нас ждал не большой сюрприз с посадкой колеса в арке, который мы увидели гоооораздо позднее, об этом потом, тизер так сказать)

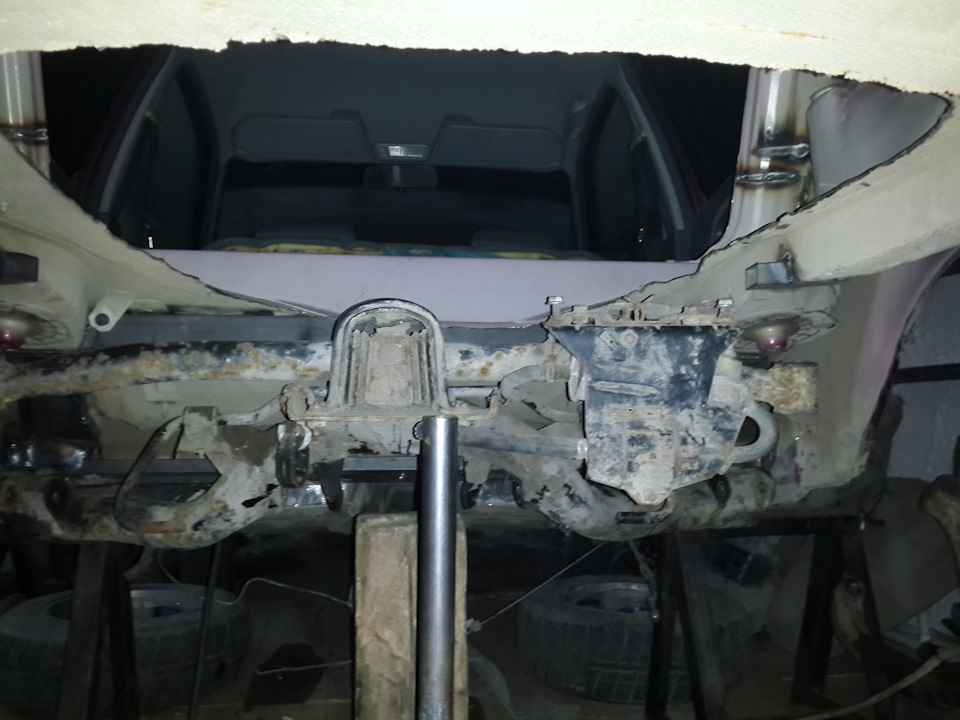

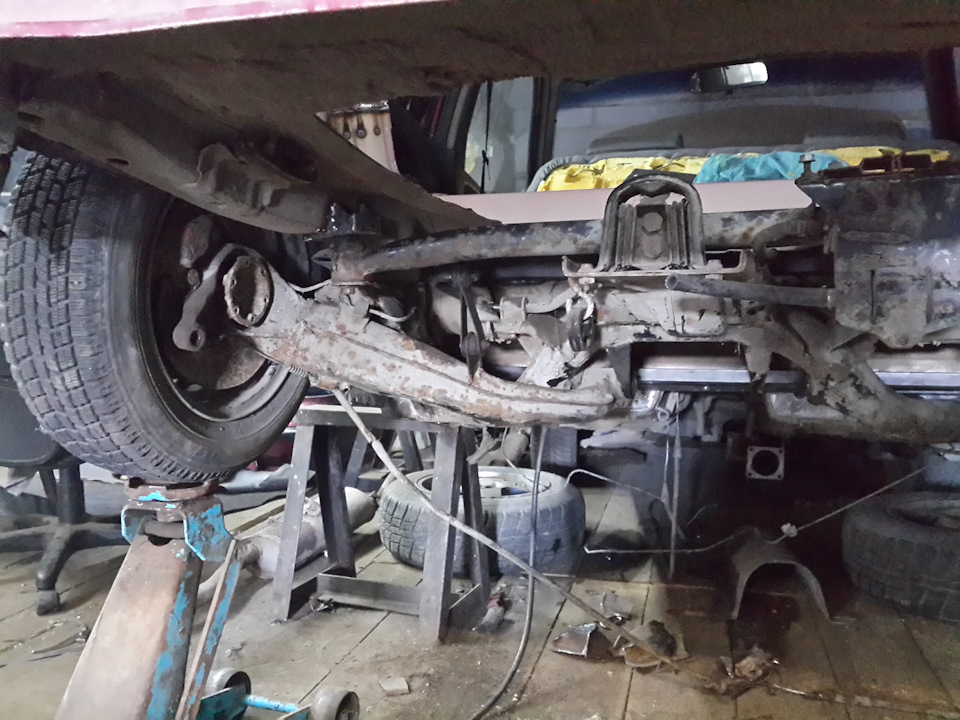

Смотрим как сидит подрамник снизу.

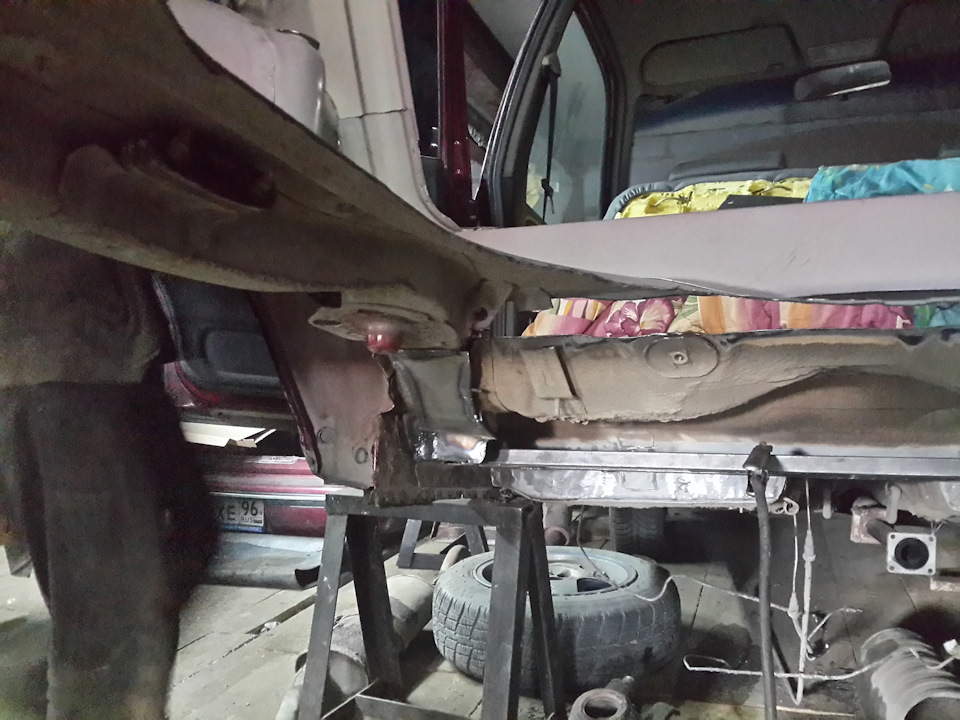

Тут видно как решили проблему с разницей высот пола. Просто напросто вварили квадрат 50*25, заодно усилив конструкцию нексии.

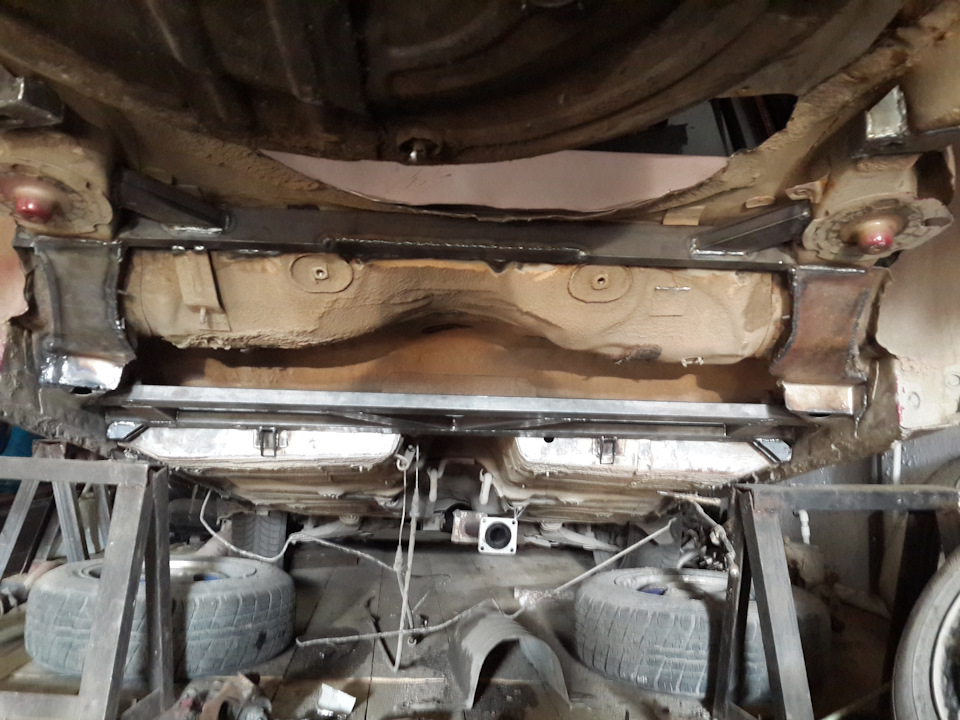

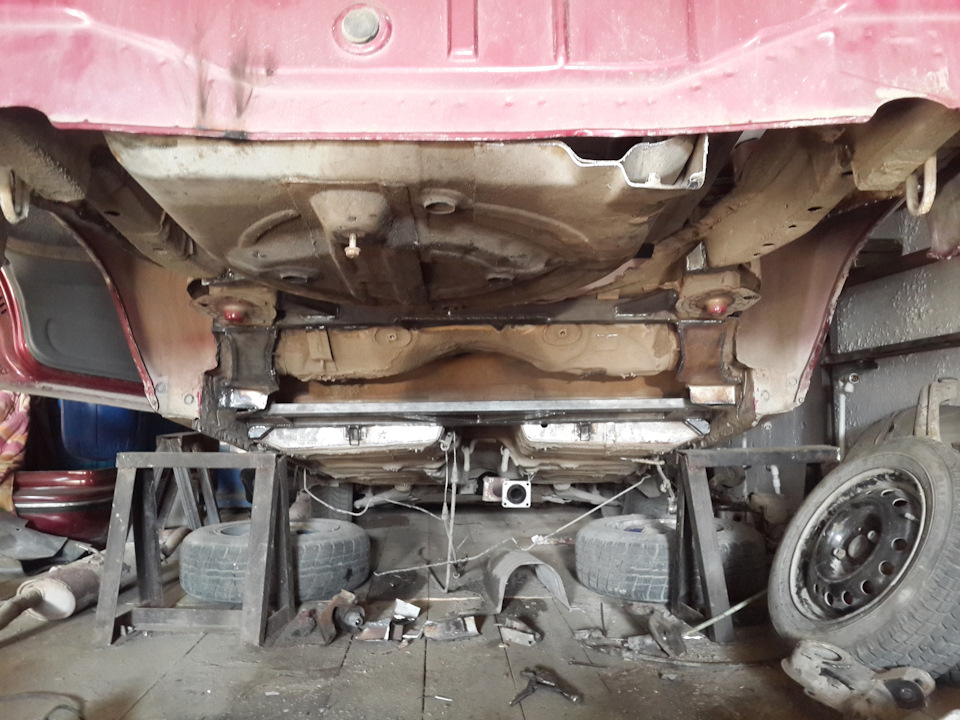

Общий вид снизу. Так же примерили тазик под запаску от опеля. Этот элемент не особо нужен мне, но он выступает как инструмент крепления бензобака от опеля, он там своей хитрой конструкции.

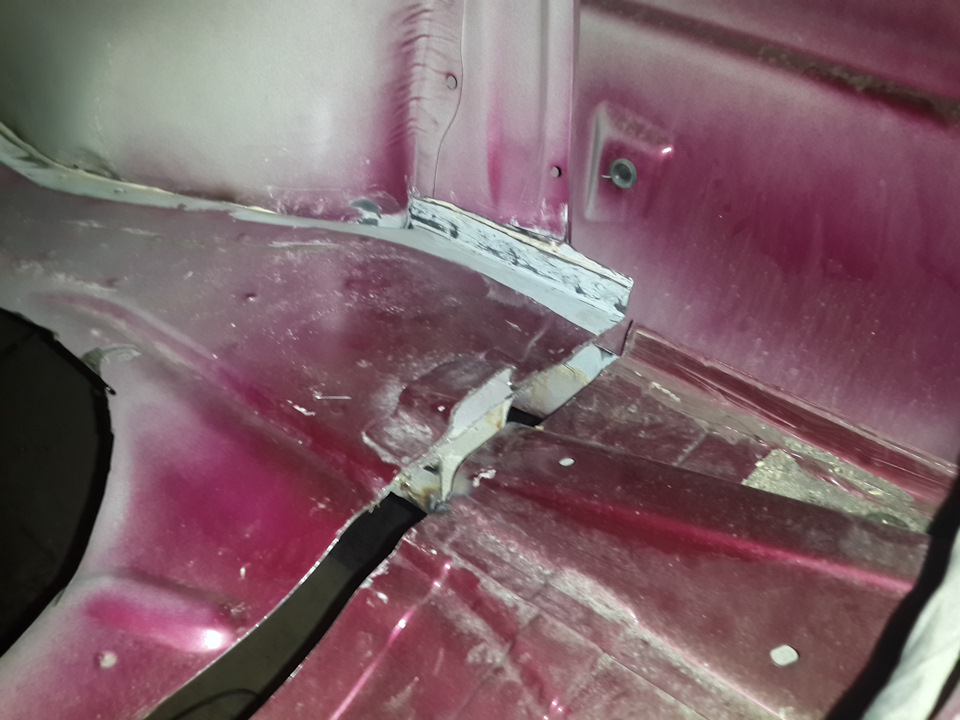

Вид из салона на проблему с разницей высот пола.

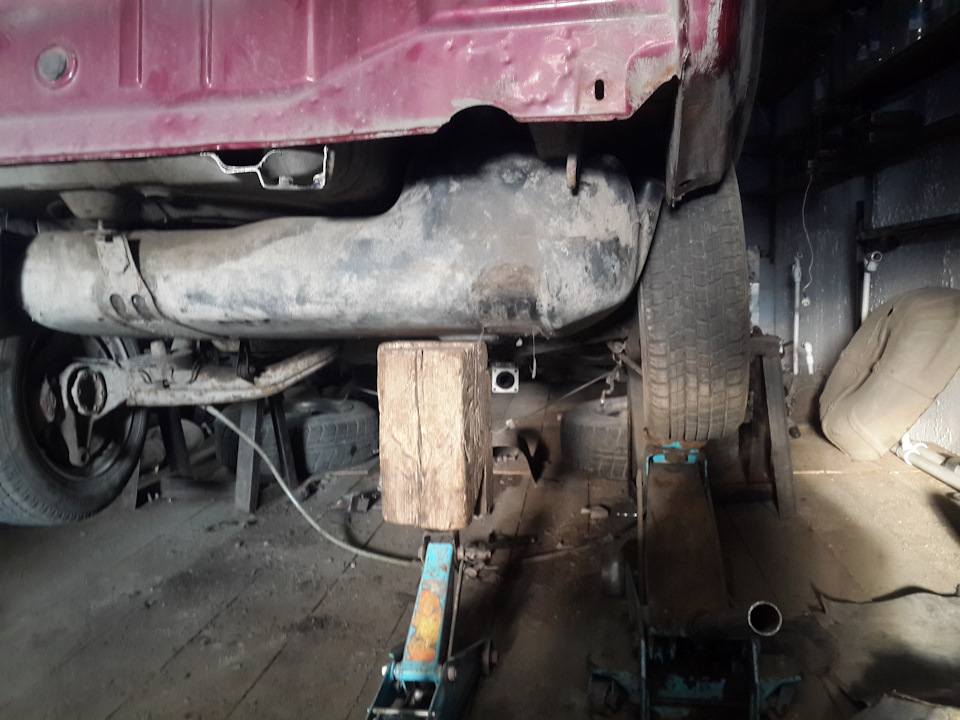

Общая примерка/подгонка также примерили бензобак.
Продолжение следует…

Daewoo Nexia 2008, 80 л. с. — тюнинг

Машины в продаже

Daewoo Nexia, 2006

Daewoo Nexia, 2012

Daewoo Nexia, 2007

Daewoo Nexia, 2004

Комментарии 12

Ни**я себе сказал я себе! Давай давай мути дело) я тож думал об этом)

Хахаха))квадрат 50*25😂Поржал)))
Ну а вообще интересно, что получится)))

Варлордик, молодец. Приеду через неделю, может пересечемся, в живую хочу глянуть)))

Не вопрос. Набирай, когда приедешь.

Такого я еще не видел. Какой мотор будет это все крутить потом?

несколько вариантов рассматриваю. до мотора еще далеко.

я вот только не понял про бензобак…а он так низко висит чтоли аж под запаской? и второй вопрос а как кардан будет проходить и раздатка где стоит?

Да, бензобак у опеля висит так низко под запаской. Проблем нет, потому что ниже него рычаги. Ну а назад сдавать теперь надо аккуратнее. Бак пластиковый. Задний редуктор висит на подрамнике. Раздатка крепится к коробке. правый привод короче чем у нексии будет. кардан укладывается в тоннель, места хватит, ну может чуть придется расширить в районе ног задних пассажиров. Но до окончания еще далеко. Там еще передний подрамник надо установить.))) чтобы было совсем понятно вот общее фото полного привода от опеля. (фото не мое)
