Для фиксации используется труба ПНД 400ка газовая со стенкой 15,3 мм. В токарном станке обрезается на кольца по 120 мм. Диаметр наружный и внутренний не трогаются.

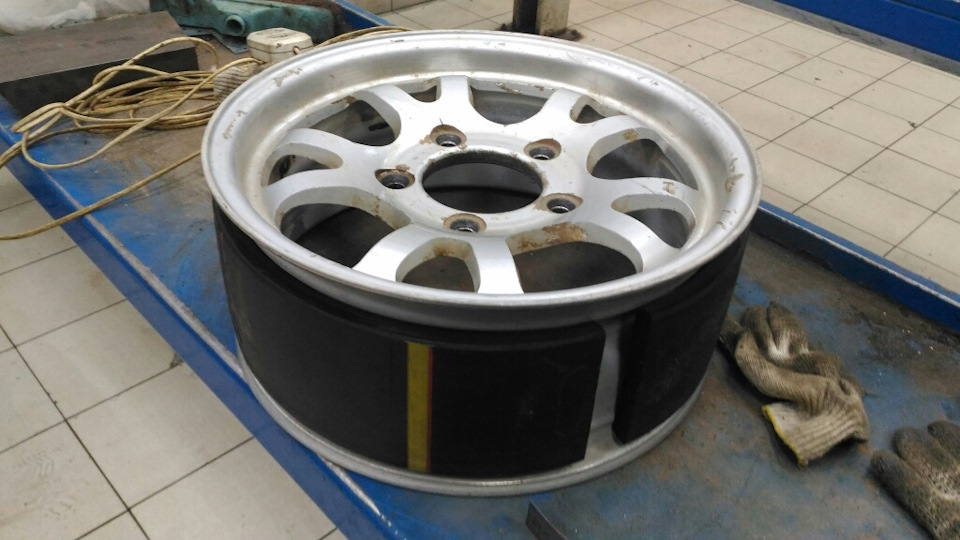

Далее кольца выставляются ровно по диску, сверлятся отверстия для крепежных пластин попутно притягивая кольцо к диску для его плотной посадки.

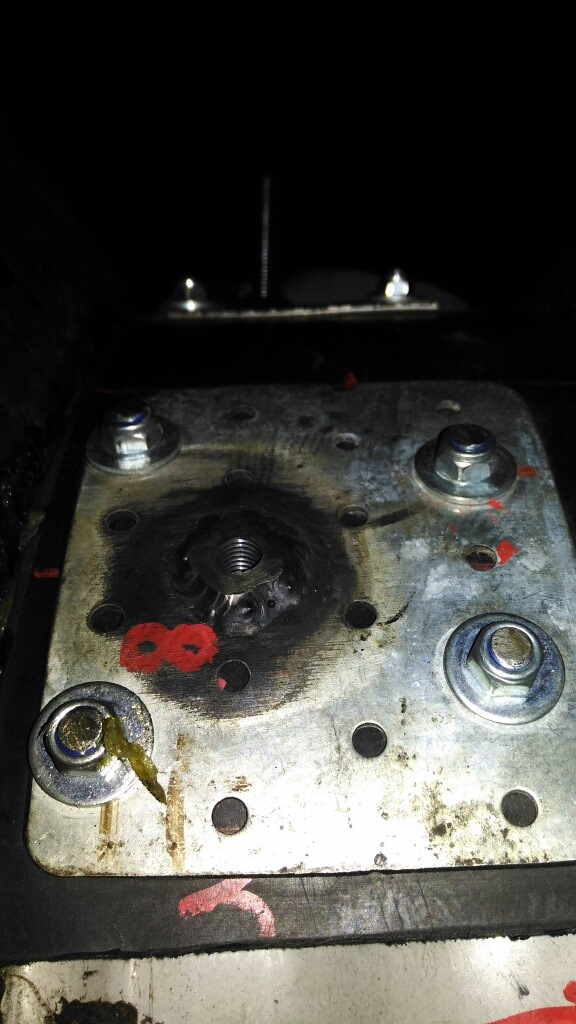

Затем делаем прижимные пластины — из строительной полосы толщ. 3 мм и двух удлиненных гаек м8. Гайки свариваются между собой, потом привариваются к пластине. Крепим пластины к полукольцам.

После этого разрезаем кольцо на 4 сектора, обрезаем лишнее, облегчаем.

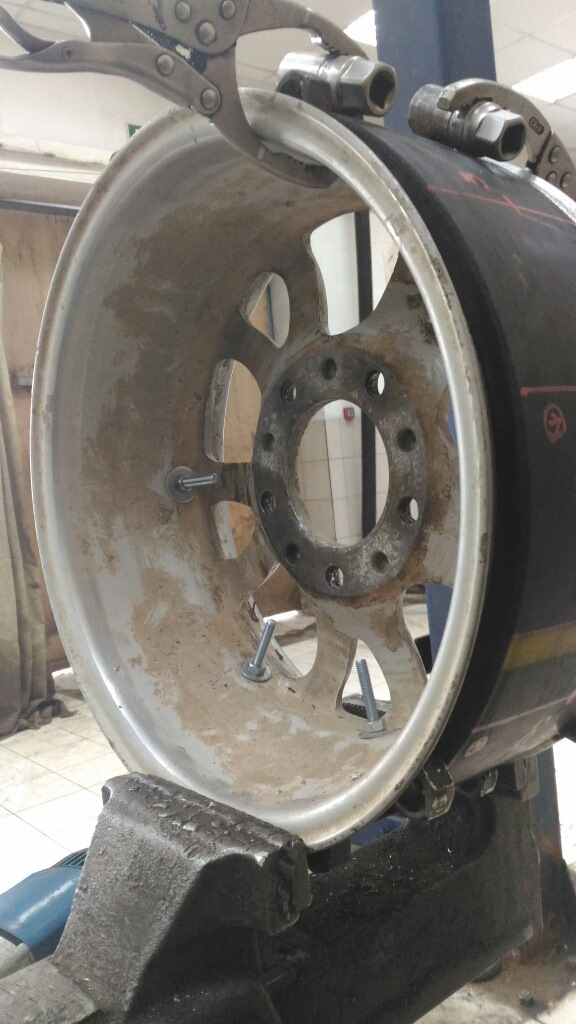

Далее предстоит увлекательная процедура сборки с забегами в шиномонтаж — сначала одевается одна боковина шины на диск, потом вставляются все полукольца и наживляются длинные болты м 8 в одно отверстие на каждом секторе. Снова бежим в шиномонтаж (он благо в 20 м от меня), ставим вторую боковину шины попутно промазав шинным герметиком обе. Отверстия без болтов глушим пистонами обивки от уаза патриота (они как раз на 8мм и плотно расклиниваются). После подтягиваем стяжные длинные болты м8 до полного прижатия полукольца к диску, извлекаем заглушки из отверстий и вкручиваем болт м8 с гладким фланцем обязательно с медной шайбой. Окончательно все стянув меняем стяжные длинные болты на короткие с фланцем также с медной шайбой.

В качестве вишенки на тортик привариваем защиту ниппеля из полосы АМг6. Теперь можно катать и с резиновыми.

Суммарный вес диска получился менее 7 кг. Стоимость изготовления порядка 5000 р и много времени. Отчасти можно сократить время изготовления если сразу нарезать пластины на гидроабразиве, и вместо гаек точить цельные втулки с резьбой. Всем добра, и пЁра!
