Лада 4×4 3D ⭐Т-34⭐Turbo🐌 › Бортжурнал › Замена датчика сцепления, да да у нас есть такой датчик.
Вот что нашел на нива форуме.
Здравствуйте, уважаемые Форумчане! В продолжении темы Е-Газ и датчика сцепления Для чего нужен датчик сцепления. Для механической трансмиссии принципиально существует два алгоритма управления двигателем с электронной педалью газа — с датчиками тормоза и сцепления и только с датчиком тормоза. Для Нивы (21214) был выбран первый вариант как наиболее прогрессивный и обеспечивающий более гибкую схему управления двигателем. Датчик сцепления дает сигнал контроллеру двигателя о моменте включения и выключения сцепления и, в зависимости от управления педалью газа (сброс или подача), контроллер «дает команду» на увеличение или снижение «оборотов» (на практике процесс несколько более сложный и чаще всего сводится не к простому увеличению подачи воздуха и топлива, но и к корректировке углов ОЗ). При таком алгоритме работы можно добиться упрощения процесса трогания, исключить «провалы» и дерганья при переключении передач, и обеспечить снижение расхода топлива. Как это работает Сам датчик положения педали сцепления по сути является простым выключателем имеющим два положения «включено» и «выключено». Когда сцепление включено — датчик разомкнут. Ключевым моментом в цепочке управления является синхронизация момента выключения сцепления с моментом поступления сигнала в контроллер. При этом контроллер должен получить сигнал о «включении/выключении» сцепления с небольшим запасом по времени относительно реального момента полного включения/выключения сцепления. Для этого опытным путем подбирается ход педали сцепления при котором должен срабатывать датчик. В случае неправильной регулировки датчика ездовые свойства и расходы топлива автомобиля будут ухудшены. Для авт 21214 момент срабатывания датчика должен соответствовать ходу педали сцепления 110 мм («от полика»). Датчик положения педали сцепления на Ниве оригинальный и не взаимозаменяем с другими моделями ВАЗ. Что касается дефектов датчика сцепления — наиболее частый дефект — обгорание контактов датчика (это приводит к ухудшению ездовых свойств автомобиля и возникновению ошибки управления двигателем). Работы по исключению дефекта были проведены совместно с поставщиком датчика. Каков результат для «вторичного рынка» (зап.части) сейчас ответить не готов, постараюсь ответить в течении следующей недели.
Лада 4×4 3D ИРОКЕЗ › Бортжурнал › Замена датчика (выключателя) педали сцепления и датчика детонации
Изначально, проведя диагностику, мне выдало 2 ошибки: P0327, P0830. Недолго думая, было решено попробовать устранить обе ошибки заменой датчиков, ввиду не сильно высокой стоимости. По датчику (выключателю) сцепления, нашёл подробную инструкцию на NIVA-FAQ — ничего сложного, основной смысл, что датчик (выключатель) должен срабатывать в момент нахождения педали на расстоянии 110 мм от полика. Купил датчик (выключатель) 21214-3720020-00 и приступил к замене. Снял кожух замка зажигания для удобства.
Ну и причина ошибки нашлась сразу, датчик (выключатель) тупо механически сломан. Что-то с пружиной внутри него и он не выходит из корпуса, т.е. ЭБУ думает, что сцепление я вообще не нажимаю.

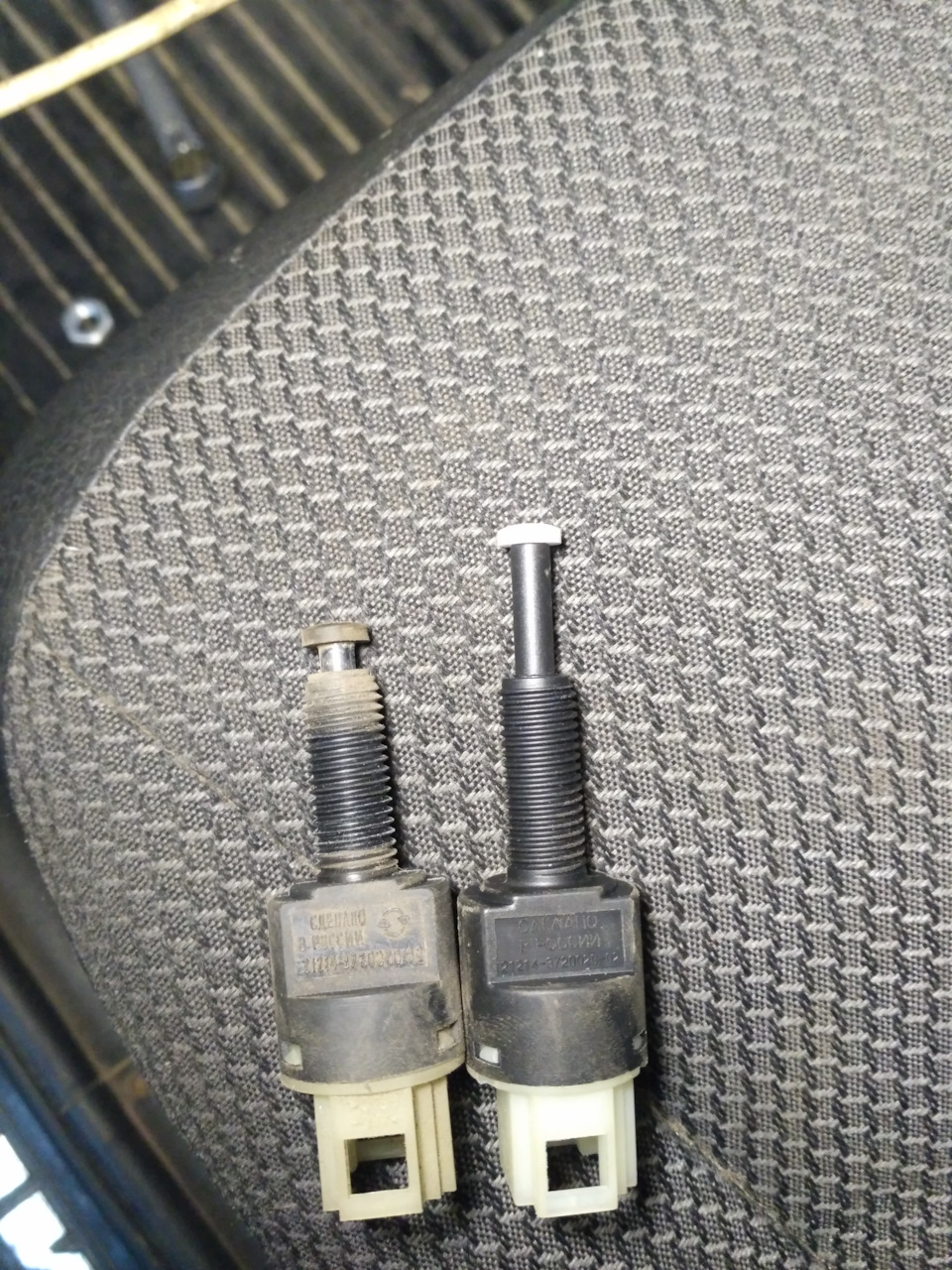

В сравнении с новым.

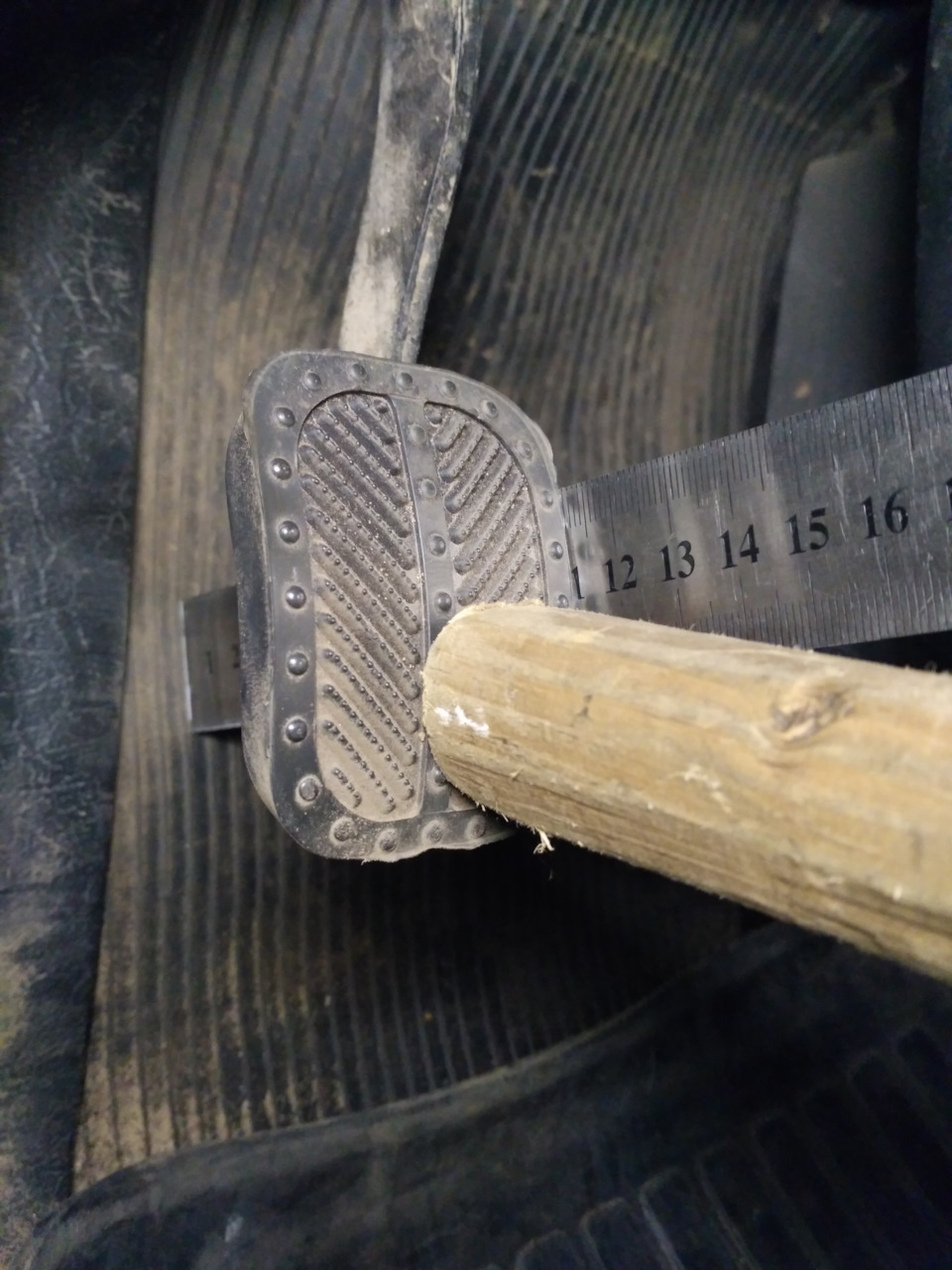

Теперь надо зафиксировать педаль в 110 мм от полика – дело плёвое, я так стопари проверяю. Берем швабру и упираем её в педаль и подголовник, добиваясь нужного положения педали, можно использовать регулировки сиденья.

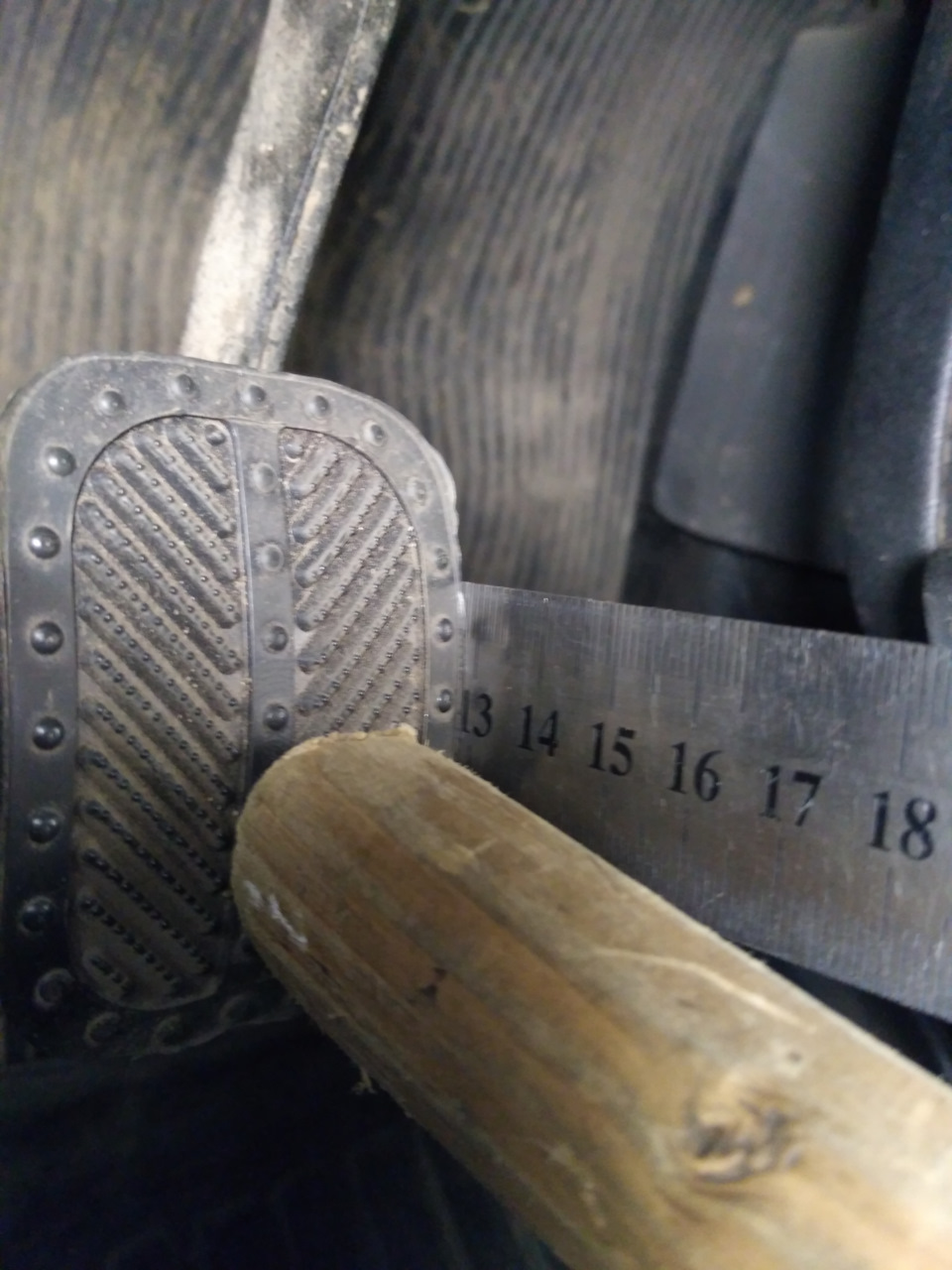

Возможно я неправильно замеряю расстояние до педали, но конкретики не дано, до какой именно плоскости педали и от какой точки на полике, поэтому так. Я взял рабочую плоскость педали и перпендикуляр (самое короткое расстояние) от полика. Из мультиметра, с помощью изоленты, сделал чудо-прибор для прозвонки, чтобы поймать момент срабатывания датчика (выключателя).
И начал вворачивать датчик (выключатель) с навинченной на него контргайкой, ввернув до конца, срабатывания я так и не дождался. Понятно, снимаю контргайку и опять вворачиваю, срабатывание произошло на расстоянии 2-3 мм от кронштейна датчика (выключателя) до его корпуса.
Ну что же, делать нечего, накручиваю контргайку до упора на датчик (выключатель), вворачиваю его в кронштейн и контрю, проверяю момент срабатывания, получилось чуть меньше 130 мм до рабочей плоскости педали, если считать до нижней, то как раз в пределах допуска по инструкции +/- 15 мм.

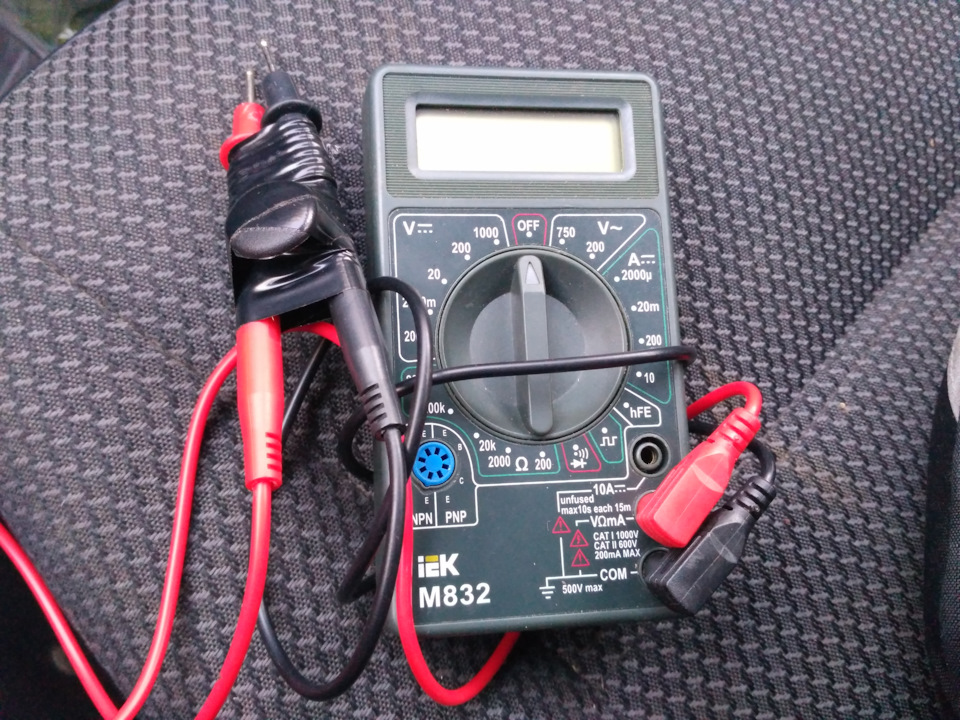

Короче не стоило оно того, но было интересно посмотреть все эти величины…
Дальше приступил к датчику детонации, а этого ещё надо было найти, исключительно наощупь, ибо у инжекторной Нивы правая сторона мотора и моторного отсека пипец забиты, по сравнению с карбюраторной. Ну всё же долго ли, коротко ли, а датчик был нащупан, с помощью высокой головки и длинного воротка визуально обозначен и отвёрнут.

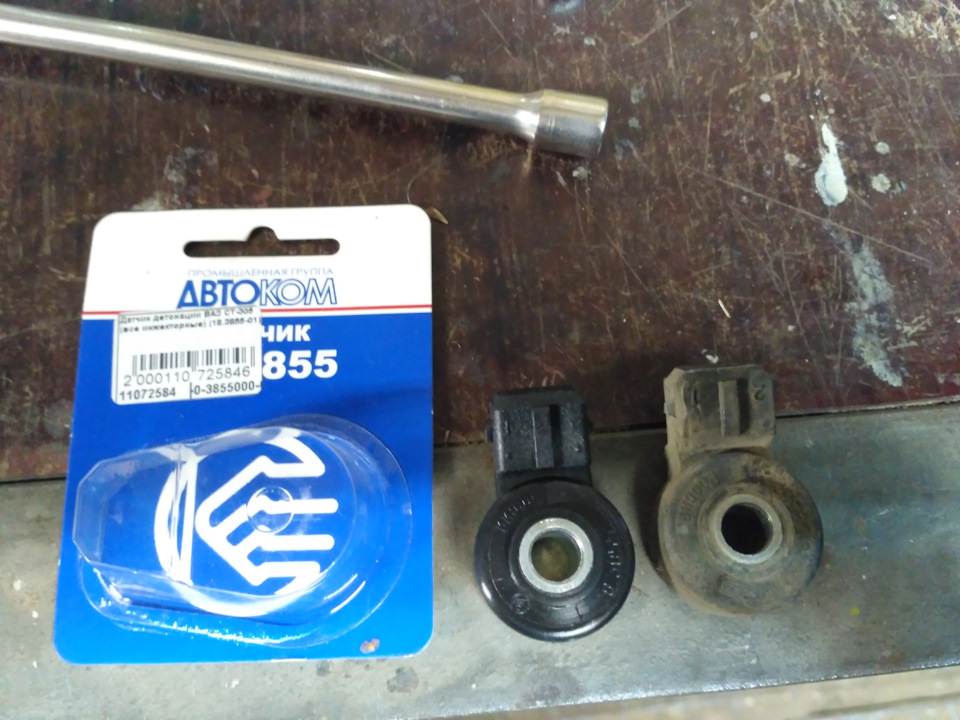

На замену купил калужский датчик 13.3855 от ПАО «АВТОКОМ», их электронике почему-то доверяю, но и самый дорогой, зараза, оказался.
Ну и, очистив посадочное место, наощупь установил датчик. В принципе всё реально, если знать куда лезть и знать конструкцию и принцип работы разъёма. Потом даже получилось телефоном подлезть сфоткать, и посмотреть что получилось.
Ну и всё. С тех пор прошло уже несколько сотен км, ни одна ошибка больше не появлялась!
Затраты:
Выключатель сигнала положения педали сцепления – 228 руб.;
Датчик детонации – 445 руб.
Ремонт и обслуживание
Датчик положения педали сцепления ВАЗ
На последних моделях автомобилей ВАЗ, оснащенных электронной педалью газа, устанавливается датчик положения педали сцепления. Рассмотрим, для чего он нужен, принцип работы и возможные неисправности.
Где установлен датчик сцепления на ВАЗах
Датчик положения педали сцепления на автомобилях ВАЗ установлен непосредственно на кронштейне педали сцепления, его можно увидеть, заглянув под рулевую колонку.
Для чего нужен датчик сцепления
Датчик положения педали сцепления является одним из элементов системы управления двигателем с электронной педалью газа. Этот датчик обеспечивает более гибкую схему управления режимами двигателя. Он упрощает процесс начала движения, исключает «провалы» оборотов и рывки автомобиля при переключении передач в МКП, а также позволяет добиться снижения расхода топлива.
Подавая информацию в контроллер двигателя о моменте включения и выключения сцепления, датчик положения педали сцепления позволяет ему уменьшать или увеличивать обороты двигателя в нужный момент, а также корректировать углы опережения зажигания.
Принцип работы датчика сцепления
Неисправности датчика положения сцепления
О неисправности датчика положения педали сцепления могут говорить следующие симптомы:
Также при возникновении неисправности датчика положения педали сцепления, в контроллере двигателя фиксируется ошибка 0830 «Ошибка датчика педали сцепления» и включается лампочка «Check Engine» в комбинации приборов.
Ошибка 0830 фиксируется, если контроллер двигателя не получает сигнал от датчика сцепления:
Основные причины появления ошибки 0830:
С ошибкой 0830 мы столкнулись при подготовке материала «Как доехать без сцепления?» Мы записывали видеоинструкцию, как можно переключать передачи без сцепления. После нескольких переключений передач без выключения сцепления на панели уже загорелась лампочка «Check Engine», которая погасла только после нескольких десятков переключений передач в нормальном режиме.
Цена датчика сцепления
На многих автомобилях ВАЗ с электронной педалью газа разъем для этого датчика есть, а самого датчика нет. Непонятно, то ли его забывают установить на заводе, то ли снимают нерадивые дилеры. Вполне возможен и второй вариант, так как этот датчик пока в большом дефиците. Стоит он в среднем 350 рублей, а вот найти его в свободной продаже практически нереально.
Датчики положения педали сцепления на автомобили ВАЗ бывают двух видов:
Между собой они не взаимозаменяемы. Казалось бы, простейший датчик, но как сильно он может усложнить жизнь рядовому автовладельцу.
Датчик педали сцепления автомобиля
Датчик или концевик на педали сцепления в МКПП — часть компьютеризации, автоматизации транспортного средства. Сенсор регулирует обороты двигателя до оптимального уровня. Одним из проявлений работы такого выключателя является отсутствие дерганий машины при сменяемости скоростей. Происходит синхронизация оборотов мотора и первичного вала КПП. Наличие прибора соответствует современным требованиям экологичности, так как улучшается работа ДВС, экономится горючее, уменьшается выбросы вредных веществ.
Что такое датчики сцепления
Для функционирования мотора в оптимальном, наилучшем режиме, надо контролировать состояние сцепления. Когда узел разомкнут, топливо подается в меньшем объеме — обороты уменьшаются.
Изменения должны отвечать актуальной скорости, смена передач не должна осуществляться на холостых. Такие ошибки характерные для новичков-автомобилистов или по невнимательности, в итоге мотор со сцеплением испытывают ненормальные нагрузки и режимы, быстрее изнашиваются. Побочным эффектом является увеличение выброса выхлопных газов, поэтому датчик педали сцепления — одно из условий экологичности (нормы токсичности по Евро и прочее).
Датчик (сенсор, детектор, концевик, выключатель) механизма сцепления, он же электронная педаль, нужен для того, чтобы бортовой компьютер (электроблок управления — ЭБУ) считывал с него информацию для управления режимами ДВС, определяя и устанавливая оптимальную степень оборотов.
Электроника посылает импульсы на систему контроля, а та синхронизирует вращения валов коленчатого и первичного на КП.
Сенсоры сцепления ставят как на роботизированные КП (АКПП), так и на механические, принципиально по своим задачам они не отличаются, но внешний вид, место расположения значительно разнятся. В первом случае ЭБУ считывает также скорость ТС и некоторые иные факторы, из-за этого, когда на акселератор нажимают резко, система задействует передачу с более высокими оборотами и одновременно повышает их у двигателя.
В АКПП устройство называется датчиком положения селектора (а не педали) переключения передач или просто селектором, а также «ингибитором», и его описание — отдельная тема.
Мы же рассмотрим сенсор именно педали, то есть на МКПП, автоматику опишем кратко, чтобы читатель понял разницу.
Задачи детектора положения педали сцепления
Уточним и сгруппируем функции:
Значительный плюс для владельца автомобиля — экономия, так как уменьшаются расходы на ГСМ, увеличивается срок эксплуатации механизмов.
Как действует, устройство
Принцип работы детектора толкателя сцепления аналогичен таковому как у обычных концевых переключателей.
В данном случае в МКПП процесс выгладит так:
В АКПП, как мы уже выше отметили, устройство называется датчиком селектора, порядок работы:
Детектор положения педали сцепления — это фактически выключатель-концевик с магнитным расцепителем и с сенсором Холла, который анализирует положение, позиции элементов.
Где располагается выключатель сцепления
Место детектора сцепления на «механике» отлично иллюстрирует схематическое универсальное изображение:
Место монтажа датчика — там, где крепится педаль сцепления. Устройство расположено таким образом, что один конец рычага, толкателя прикасается к концевику, соответственно, при нажатии/отпускании производится смыкание/размыкание контактов (вкл./выкл. сенсора).
Поломки, замена концевика педали сцепления
Обновления сенсора сцепления требуется чрезвычайно редко из-за простоты и основательности конструкции. Устройство редко ломается — там по большому счету нечему выходить из строя. Наиболее распространенная неполадка — износ корпуса, контактирующих элементов, крепления от старости, трения.
Однако поломки детектора позиции педали сцепления — явление хоть и редкое, но обычное и регулярное. Не нужно также забывать, что они могут быть причинены не самим изделием, а его неправильном монтажом, отходом контактов.
Признаки поломки, диагностика
О выходе из строя сенсора сцепления сигнализируют такие симптомы:
Варианты поломок, при которых появляются коды ошибок для выключателей сцепления:
«Check Engine» также высвечивается:
В разных ТС коды могут отличаться, например, в Volkswagen Passat 1.8 турбо — «17947». Тут надо смотреть техдокументы с расшифровкой или использовать специальные продвинутые диагностические приборы, выдающие объяснение ошибок:
Ремонт и установка
Целесообразно чинить датчик на педали сцепления только при простых механических поломках наподобие закисания или отделения контактов. Это наиболее частые неполадки данного прибора. Выход простой: снятие и зачистка или припаивание/замена проводков. Внутренние поломки устранять нецелесообразно, выгоднее не тратить время, усилия и купить новое изделие, его цена небольшая — 300–700 руб. Но даже если удастся разобрать прибор, починить его и собрать, то может произойти раскалибровка, которую удалить сложно.
Обязательно надо осмотреть механизм и удостовериться, что толкатель педали жмет на концевик, так как последний может быть исправным, а проблема заключаться лишь в неправильном положении. Это же касается и соединения «фишки», разъемов.
На «механике» замена выключателя сцепления элементарная: внизу возле самой педали отсоединяют разъем с небольшой пластиковой фишкой (может потребоваться подвинуть его из гнезда плоской отверткой или подобным) и вынимают сенсор. Найти детектор не составит труда: часто его цвет выделяется, иногда он может быть черный, но внешний вид узнаваем — пластиковая маленькая продолговатая «фишка». Для процедуры понадобятся отвертки и фонарик.
Порядок замены на МКПП:
После установки надо проверить, не задевает ли механизм педали провод, а также удостовериться, что выключатель срабатывает, издавая щелчки.
В статье мы рассмотрели датчик на МКПП, где сцепление управляется педалью соединяющей/разъединяющей коробку и мотор, все завязано на простой и понятной механике, поэтому процедура замены проще. С роботизированными системами (АКПП), гидромеханическими КПП и вариаторами сложнее: там нет педали сцепления, его роль выполняет особый механизм, есть специальный селектор. Механическая часть процедуры снятия и установки там также проста — селектор просто снимается с крепления, но сложность состоит в том, что потребуется последующая его настройка.
Видео по теме
Как правильно отрегулировать сцепление на ниве 21213
В автомобилях Шевроле Нива устанавливается сухое сцепление. Оно приводиться в действие гидравлическим механизмом. При нарушении в работе сцепления требуется произвести его настройку. Вот несколько признаков, при проявлении которых необходимо срочная диагностика:
Появление всех этих признаков свидетельствуют о наличие проблем с регулировкой педали. Если их проигнорировать это может привести к замене сцепления и дорогостоящему ремонту.
Датчик педали сцепления нива 21214
. отсоединяем колодку от разъема датчика.
Удерживая датчик за лыски на его корпусе ключом «на 16», ключом «на 19» ослабляем затяжку контргайки.
. и выворачиваем датчик из резьбового отверстия в кронштейне педального узла.
Устанавливаем датчик положения педали сцепления в обратной последовательности.
Регулируем положение датчика, вращая его в отверстии педального узла, и затягиваем контргайку.
Вот что нашел на нива форуме.
Здравствуйте, уважаемые Форумчане! В продолжении темы Е-Газ и датчика сцепления Для чего нужен датчик сцепления. Для механической трансмиссии принципиально существует два алгоритма управления двигателем с электронной педалью газа — с датчиками тормоза и сцепления и только с датчиком тормоза. Для Нивы (21214) был выбран первый вариант как наиболее прогрессивный и обеспечивающий более гибкую схему управления двигателем. Датчик сцепления дает сигнал контроллеру двигателя о моменте включения и выключения сцепления и, в зависимости от управления педалью газа (сброс или подача), контроллер «дает команду» на увеличение или снижение «оборотов» (на практике процесс несколько более сложный и чаще всего сводится не к простому увеличению подачи воздуха и топлива, но и к корректировке углов ОЗ). При таком алгоритме работы можно добиться упрощения процесса трогания, исключить «провалы» и дерганья при переключении передач, и обеспечить снижение расхода топлива. Как это работает Сам датчик положения педали сцепления по сути является простым выключателем имеющим два положения «включено» и «выключено». Когда сцепление включено — датчик разомкнут. Ключевым моментом в цепочке управления является синхронизация момента выключения сцепления с моментом поступления сигнала в контроллер. При этом контроллер должен получить сигнал о «включении/выключении» сцепления с небольшим запасом по времени относительно реального момента полного включения/выключения сцепления. Для этого опытным путем подбирается ход педали сцепления при котором должен срабатывать датчик. В случае неправильной регулировки датчика ездовые свойства и расходы топлива автомобиля будут ухудшены. Для авт 21214 момент срабатывания датчика должен соответствовать ходу педали сцепления 110 мм («от полика»). Датчик положения педали сцепления на Ниве оригинальный и не взаимозаменяем с другими моделями ВАЗ. Что касается дефектов датчика сцепления — наиболее частый дефект — обгорание контактов датчика (это приводит к ухудшению ездовых свойств автомобиля и возникновению ошибки управления двигателем). Работы по исключению дефекта были проведены совместно с поставщиком датчика. Каков результат для «вторичного рынка» (зап.части) сейчас ответить не готов, постараюсь ответить в течении следующей недели.
Оплачивайте товары банковской картой, с помощью QIWI, Яндекс.Деньги или WebMoney и экономьте на покупке от 4%, избегая почтовые и банковские комиссии
Этот товар выбрали 7 покупателей
Внимание! Данный датчик предназначен для автомобилей семейства Лада 4х4 (Нива) с электронной педалью газа (Е-Газ)!
Вес, кг: 0.05 Размеры, см: 10 х 3 х 3 Объем, м3: 0.00009
Проблемы детонации мотора на автомобиле Шевроле Нива
Проблема детонирования знакома и автомобилю Шевроле Нива. Будучи родом из внедорожников, Нива имеет особенность к частым поездкам не только по бездорожью, но и по возвышенности и гористым местностям. Поэтому поднимаясь на низкой скорости и повышенной передаче, порой слышится звук металлического цокота. Это явление способно привести к таким видам проблем:
Поэтому необходимо контролировать работу мотора при движении вверх на низких оборотах и включенной высокой передачей. Детонация может способствовать выходу из строя блока цилиндров, поршней и коленвала автомобиля Шевроле Нива, которые можно будет исправить только лишь путем их замены на новые, что обойдется практически очень дорого.
Датчик сцепления
Датчик сцепления
Сообщение Djon.Kit » 04 окт 2020, 20:42
Датчик сцепления
Сообщение Djon.Kit » 23 окт 2020, 19:21
Датчик сцепления
Сообщение niva.ru » 24 окт 2020, 00:21
Датчик сцепления
Сообщение Djon.Kit » 27 окт 2020, 16:45
Датчик сцепления
Сообщение Djon.Kit » 27 окт 2020, 17:00
Датчик сцепления
Сообщение niva.ru » 01 ноя 2020, 10:24
Мы получили ответ Уважаемого Михаила Ивановича:
Дико извиняюсь, это моя оговорка почти по Фрейду :). Время прошло достаточно много и что тогда «в голове перемкнуло» уже не помню :). Но суть проблемы не в типе датчика (нормально замкнутый или нормально разомкнутый), а моменте его срабатывания. При правильной регулировки датчика контроллер двигателя корректно определяет нагрузку и соответственно обеспечивает оптимальные характеристики по моменту и мощность для трогания и разгона. Причины повышенных стуков в трансмиссии по свое природе можно разделить на две группы. Первая — отклонения в радиальных зазорах агрегатов трансмиссии (всех), вторая пилообразное нарастание момента и мощности двигателя при увеличении нагрузки. Понятно, что первая причина это качество изготовления узлов трансмиссии, но АБСОЛЮТНО беззазорных механических трансмиссий не бывает. Поэтому с неприятными ударами и стуками в определенных пределах можно побороться за счет характеристик двигателя. На автомобилях 2123 и 21214 до появления Е-газа в калибровках была «антитолчковая функция», которая снижала уровень стуков при трогании (не на 100 процентов но достаточно эффективно). С появлением Е-газа надобность в отдельной такой функции отпала, т.к. по логике управления двигатель сам адаптируется к нагрузке без управляющего влияния водителя. И вот тут начинается самое интересное. Приходящую «нагрузку» двигатель может определить по сигналам от датчиков. Если сигнал от датчика придет одновременно с появлением «нагрузки», то система управления не сможет мгновенно изменить характеристики двигателя и возникнут проблемы (провалы, дергания, удары и тп). При калибровках авт. 21214 конкретно для датчика сцепления выбирался диапазон его регулировки. Датчик сцепления должен срабатывать за 20 мм до момента полного включения сцепления (или за 20 мм до момента начала выключения сцепления ;)) по ходу педали. К сожалению в рамках массового производства как (показывает практика) добиться стабильности регулировки датчика пока не удалось (слишком большая размерная цепь участвует в конечном результате). Но на конкретном автомобиле это можно попробовать сделать (если интересно могу рассказать «технологию»), поэтому прежде, чем «выбрасывать Е-газ» есть смысл отрегулировать датчик и посмотреть на результат.
Как отрегулировать своими руками?
Для регулировки механизма понадобятся ключи на 10, 13 и 17, пассатижи и карандаш. Операция выполняется на подъемнике или смотровой яме. Порядок работ следующий:
Затем нужно спуститься под машину и отрегулировать свободный ход толкателя в пределах 4-5 мм (чтобы открутить гайки, нужны ключи на 13 и 17). Проверка выполняется следующим образом:
Если зазор не соответствует номинальному, нужно отпустить контргайку и, вращая гайку, добиться требуемых параметров.
При правильной регулировке сцепление начинает отключаться при ходе педали 25-35 миллиметров.
Окончательная проверка выполняется при заведенном двигателе. Если все сделано правильно, передачи легко переключаются, а машина начинает трогаться, если педаль отпустить примерно на ⅓ – ⅔ хода.
Датчик положения педали сцепления ВАЗ
На последних моделях автомобилей ВАЗ, оснащенных электронной педалью газа, устанавливается датчик положения педали сцепления. Рассмотрим, для чего он нужен, принцип работы и возможные неисправности.
Где установлен датчик сцепления
Датчик положения педали сцепления на автомобилях ВАЗ установлен непосредственно на кронштейне педали сцепления, его можно увидеть, заглянув под рулевую колонку.
Ремонт автомобиля ВАЗ-21214
При продолжительной эксплуатации автомобиль ВАЗ-21214, как и любой другой, временами требует ремонта.
На основе отзывов владельцев, которые самостоятельно ремонтировали свои «Нивы», мы собрали для вас перечень самых распространенных неисправностей и поломок, требующих починки, в автомобиле ВАЗ-21214.
Каждые 10 тысяч километров пробега необходимо смазывать крестовины. В автомобилях 2005-2009 годов выпуска замечен дефект карданов — начинается вибрация в процессе движения. В этом случае самостоятельно, без квалифицированных мастеров и станции технического обслуживания, ремонт провести невозможно.
Стоит отметить, что с полуосями в автомобилях «Нива» проблем не отмечалось, но при их снятии появляются некие затруднения, а именно – подшипник не вынимается. Если вы проводите ремонт в этой части, рекомендуется перед снятием разогреть подшипник.
Уровень топлива в баке автомобиля ВАЗ-21214 может отображаться некорректно. Причину этого нужно искать в провале упорного кольца прокладки топливного насоса на поплавок, из-за чего уровень остатка топлива показывается неправильно. Чтобы провести ремонт, следует разобрать обшивку салона и достать топливный насос.
Чтобы максимально избежать скорого появления дырок от ржавчины на корпусе, советуется ежегодно обрабатывать кузов антикоррозионными веществами. Если учитывать, к каким мерам в России прибегают при борьбе с оледенением на дорогах, днище ВАЗ-21214 может прогнить за год.
Также особого внимания требуют вентиляционные и дренажные каналы – если они забьются, в них будет накапливаться жидкость.
Если вы в силах провести ремонт ВАЗ-21214 собственными руками, то стоит усилить дополнительной пластиной из металла пол в тех местах, где прикреплена раздатка – по причине высокой вибрации эти части испытывают повышенные нагрузки и могут просто отвалиться.
Для чего нужен датчик сцепления
Датчик положения педали сцепления является одним из элементов системы управления двигателем с электронной педалью газа. Этот датчик обеспечивает более гибкую схему управления режимами двигателя. Он упрощает процесс начала движения, исключает «провалы» оборотов и рывки автомобиля при переключении передач в МКП, а также позволяет добиться снижения расхода топлива.
Подавая информацию в контроллер двигателя о моменте включения и выключения сцепления, датчик положения педали сцепления позволяет ему уменьшать или увеличивать обороты двигателя в нужный момент, а также корректировать углы опережения зажигания.
За что же отвечает датчик детонации Нива Шевроле
Существует три основные функции:
Это так называемая система контроля, которая отображает на приборной панели ошибки: «высокий уровень сигнала» и «низкий уровень сигнала», тем самым сигнализируя нам о наличии неисправности в машине. Датчик детонации на Ниве Шевроле размещен на передней стороне блока цилиндров двигателя. Для стабильной работы мотора машины необходимо, чтобы угол обгона зажигания был в пределах нормы. В случае когда последний выходит за рамки, случается перегрев двигателя и, как следствие, перерасход топлива.
Неисправность данной запчасти может наступить по разнообразным причинам:
А еще интересно: Реле бензонасоса нива шевроле где находится
Неисправности датчика положения сцепления
О неисправности датчика положения педали сцепления могут говорить следующие симптомы:
Также при возникновении неисправности датчика положения педали сцепления, в контроллере двигателя фиксируется ошибка 0830 «Ошибка датчика педали сцепления» и включается лампочка «Check Engine» в комбинации приборов.
Ошибка 0830 фиксируется, если контроллер двигателя не получает сигнал от датчика сцепления:
Основные причины появления ошибки 0830:
С ошибкой 0830 мы столкнулись при подготовке материала «Как доехать без сцепления?» Мы записывали видеоинструкцию, как можно переключать передачи без сцепления. После нескольких переключений передач без выключения сцепления на панели уже загорелась лампочка «Check Engine», которая погасла только после нескольких десятков переключений передач в нормальном режиме.
Цена датчика сцепления
На многих автомобилях ВАЗ с электронной педалью газа разъем для этого датчика есть, а самого датчика нет. Непонятно, то ли его забывают установить на заводе, то ли снимают нерадивые дилеры. Вполне возможен и второй вариант, так как этот датчик пока в большом дефиците. Стоит он в среднем 350 рублей, а вот найти его в свободной продаже практически нереально.
Датчики положения педали сцепления на автомобили ВАЗ бывают двух видов:
21214-3720020-02 для автомобилей Lada 4×4 с электронной педалью газа
1118-3720015 для автомобилей Калина, Гранта и Приора с электронной педалью газа.
Как проверить датчик детонации?
К сожалению, датчик детонации тоже может сломаться. При этом человек без специальных знаний заметить это сможет только по горящему индикатору. Никаких других явных признаков замечено не будет. Автомобиль будет продолжать работать в том же режиме, заводиться без каких-либо признаков поломки.
В этот момент необходимо помнить, что этот прибор не является механическим, он часть электронной системы, поэтому и поломка считается электронной.
Неисправность датчика детонации может случиться по ряду различных причин, среди которых:
Таким образом, выявить поломку будет несложно. Для того чтобы определить ее, необходимо провести проверку.
Но те, кто не ищут легких путей, всегда смогут осуществить этот несложный процесс самостоятельно. Проверка самостоятельно происходит по следующей схеме:
Проверка датчика детонации мультиметром производится только после того, как он снят с двигателя. При проверке по нему стучат чем-нибудь металлическим. Этот способ является самым простым.
А еще интересно: Схема реле и предохранителей Lada Niva (Chevrolet) » Лада.Онлайн
Теперь нужно не очень сильно постучать по датчику. Прибор покажет детонацию.
Если датчик детонирует, то он рабочий, и поломку нужно искать в другом месте. Но если определяется низкий уровень сигнала датчика детонации или сигнал отсутствует, то это является неисправностью.
Датчик педали сцепления нива 21214
Этот товар выбрали 8 покупателей
Внимание! Данный датчик предназначен для автомобилей семейства Лада 4х4 (Нива) с электронной педалью газа (Е-Газ)!
Вес, кг: 0.05 Размеры, см: 10 х 3 х 3 Объем, м3: 0.00009
Варианты доставки товара
Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться. С подробной информацией можно ознакомиться на странице «Доставка и оплата».
Посылка Почтой России
Доступные способы оплаты:
Отправка по всей России. Срок доставки — от 5 до 12 дней.
Посылка Почтой России 1 класс
Доступные способы оплаты:
Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг
Экспресс-посылка EMS
Доступные способы оплаты:
Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.
Транспортные компании
Доступные способы оплаты:
Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.
Значение и устройство сцепления
Без сцепления не сможет нормально работать трансмиссия. Находится оно между мотором и коробкой и обеспечивает ступенчатое переключение передач, контролирует крутящий момент, а также на время прерывает связь между маховиком и трансмиссией.
Сцепление функционирует благодаря силе трения (скольжения) и включает в себя сам механизм и привод. Когда водителю нужно резко затормозить, оно позволяет сохранить трансмиссию, исключив перегрузку.
Если машина с МКПП, то водитель управляет сцеплением с помощью педали. Она позволяет соединять и разъединять мотор и коробку. Человек, находящийся за рулем, отпускает педаль, и она возвращается в изначальную позицию за счет пружины.
Если ездить на машине с МКПП, держа педаль постоянно выжатой, трансмиссия будет перегреваться и выйдет из строя. Ездить с пробуксовкой можно только в исключительных ситуациях, чтобы поднять обороты.
В гидромеханических коробках, а также в вариаторах сцепления нет. Однако в КПП гидромеханического типа установлены фрикционные муфты, позволяющие переключать передачи плавно. Классическая сборка встречается только в роботизированной коробке, в этом случае передачи переключаются благодаря сервоприводам, которые могут быть гидравлические либо электронные.
Нередко в коробке-роботе применяются 2 сцепления, чтобы сделать переключение без задержек, а также повысить эффективность работы трансмиссии. Как функционирует такая коробка: первое сцепление работает, второе в это время находится в состоянии ожидания для переключения передачи.
Как было сказано ранее, данный узел состоит непосредственно из самого механизма и привода. Конструкция включает в себя:
Принцип работы сцепления основан на трении между дисками. Ведущий диск — это неотъемлемая часть мотора, ведомый же диск относится к коробке. Человек, находящийся за рулем, отпускает педаль, в этот момент пружины сжимают диски вместе. Благодаря фрикционным поверхностям диски притираются, их вращение продолжается с равной угловой скоростью. Сила лепестков пружин определяет показатель абразива диска.
